Niedawno mieliśmy okazję przetestować dwa high-endowe zasilacze niezbyt znanej na naszym rynku firmy High Power – 700-watowy model Astro PT dla wymagających klientów oraz 1600-watowy Rock Solid Pro dla naprawdę rozbudowanych konfiguracji sprzętowych. Jako że artykuł spotkał się ze sporym zainteresowaniem ze strony czytelników, postanowiliśmy sprawdzić kolejną konstrukcję tajwańskiego producenta – tym razem należącą jednak do niższego segmentu wydajnościowego.

​

Rodzina Element dzieli się na cztery podserie – zwykłą bez dopisku, Plus, Bronze oraz Smart. Pośród nich znajdziemy jednostki o mocy 400 – 750 W, które zalecane są w przypadku ekonomicznej modernizacji komputera, a charakteryzują się wysokim stosunkiem jakości do ceny. W nasze ręce trafił model Bronze o mocy 500 W.

• AMD Catalyst 12.10 WHQL

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

High Power Element Bronze 500 W został zapakowany w blister, a następnie w kartonowe pudełko, na którym zamieszczono podstawowe informacje dotyczące specyfikacji. W zestawie znajdziemy zasilacz, kabel zasilający o długości 1,5 m, kilka opasek zaciskowych, śrubki montażowe, instrukcję obsługi (bez polskiego tłumaczenia) oraz naklejkę z logiem producenta.

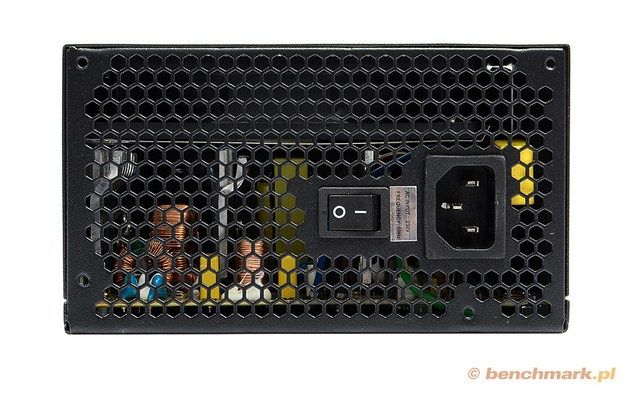

Sam zasilacz wygląda dosyć niepozornie, gdyż jego obudowa jest o 40 mm krótsza niż w przypadku standardowych modeli (jej wymiary wynoszą 150 x 140 x 86 mm) i została polakierowana na pospolity, czarny mat. Na tylnej ściance umieszczono otwory w kształcie plastra miodu, które mają zwiększyć przepływ powietrza, a co za tym idzie, także zmniejszyć temperaturę wewnątrz konstrukcji i odciążyć chłodzący wentylator. Standardowo znajdziemy tam gniazdo sieciowe i włącznik.

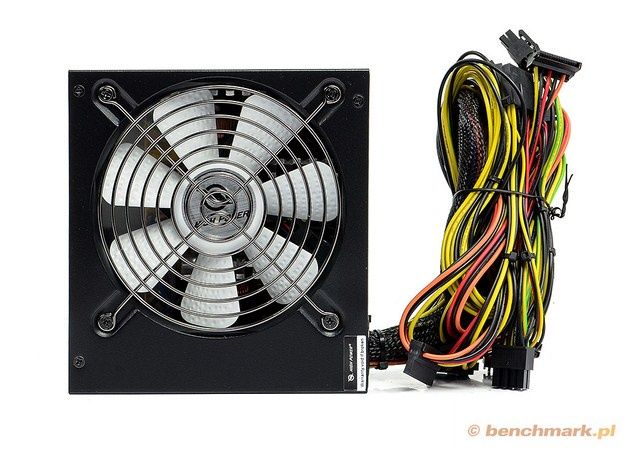

O odpowiednie temperatury jednostki dba 120-milimetrowy wentylator z łopatkami o strukturze piłeczki golfowej. Rozwiązanie to pozwala zmniejszyć prędkość obrotową o 15%, przy zachowaniu wydajności tradycyjnego „śmigiełka”. Wentylator osłonięto drucianym grillem.

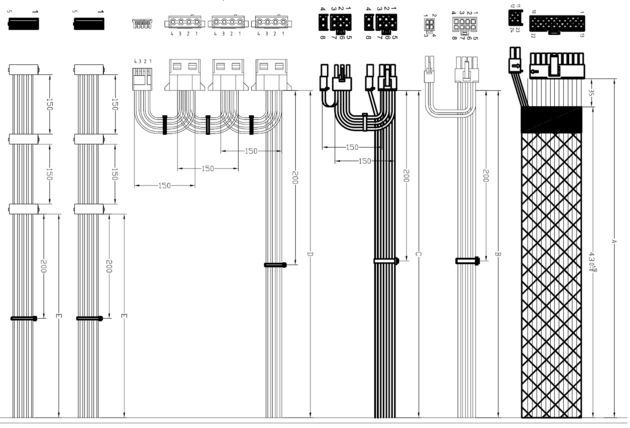

Producent udostępnił następujące okablowanie:

• ATX 20+4-pin o długości 450 mm
• EPS 8-pin + EPS 4-pin o długości 700 mm (druga wtyczka oddalona o 150 mm)
• 2x PCI-E 6+2-pin o długości 600 mm (druga wtyczka oddalona o 150 mm)
• 3x SATA o łącznej długości 700 mm (wtyczki oddalone co 150 mm)
• 3x SATA o łącznej długości 700 mm (wtyczki oddalone co 150 mm)
• 4x MOLEX + FDD o łącznej długości 850 mm (wtyczki oddalone co 150 mm)

Warto zauważyć, iż tylko główną wiązkę zasilającą ATX 20+4-pin zabezpieczono nylonowym oplotem - pozostałe zostały spięte opaskami zaciskowymi. Długość poszczególnych kabli wydaje się być wystarczająca dla średnich obudów typu Midi Tower, a więc de facto głównego miejsca przeznaczenia tego typu konstrukcji.

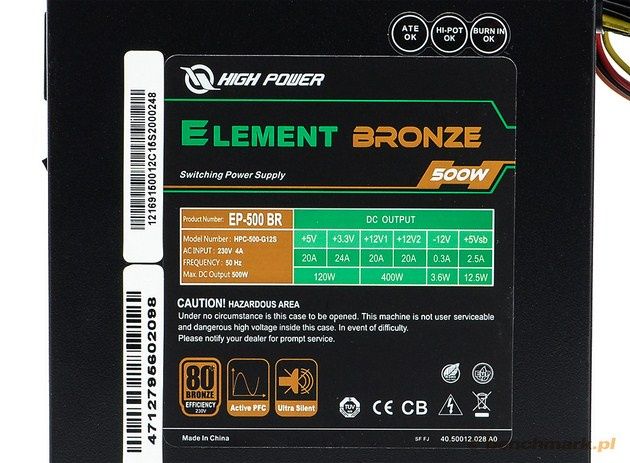

Na dolnej ściance umieszczono tabliczkę znamionową – prezentuje się ona następująco:

High Power Element Bronze 500 W oferuje dwie symetrycznie linie 12 V, których łączna obciążalność wynosi 400 W. Można zatem podejrzewać, iż jedną z nich przeznaczono dla karty graficznej, a drugą dla procesora i pozostałych, mniej wymagających podzespołów.

Sprawność zasilacza została potwierdzona certyfikatem 80 PLUS Bronze i sięga 85%. Niestety producent nie udostępnia dokładnych wartości pomiarów dla 20%, 50% i 100% obciążenia i na próżno również ich szukać na stronie organizacji Plus Load Solutions, która zajmuje się przyznawaniem certyfikatów z serii 80 PLUS.

Nad bezpieczeństwem jednostki czuwa następujący komplet zabezpieczeń:

• niedomiarowo-napięciowe (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach spadnie poniżej określonego limitu
• nadmiarowo-napięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciążeniowe (OPP) - zabezpiecza przed przeciążeniem zasilacza, gdy całkowita pobierana moc jest wyższa niż obciążenie maksymalne
• zwarciowe (SCP) - to zabezpieczenia zapobiega uszkodzeniu zasilacza podczas awarii

Ponadto jest ona zgodna ze standardami CE. TUV, CB oraz dyrektywami Unii Europejskiej EuP 2010 Lot 6 i RoHS.

Testy poboru mocy przeprowadziliśmy podczas pięciu typowych sytuacji dla użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VideoLAN 2.0.4
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w wymagającej grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego wykorzystania procesora, karty graficznej oraz procesora i karty graficznej – do ich obciążenia użyliśmy aplikacji OCCT 4.3.2 oraz Furmark 1.10.3. Warto jednak zaznaczyć, iż pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz.

Moc pobierana przez zasilacze jest proporcjonalna do ich sprawności. Nie powinno być więc niespodzianką, że Element Bronze wypadł najsłabiej spośród wszystkich trzech modeli High Power (Astro PT – 80 PLUS Platinum, RockSolid Pro – 80 PLUS Silver). W zależności od testu można więc liczyć się z poborem mocy większym o kilka – kilkanaście wat.

Podobnie wygląda sprawa w przypadku maksymalnego wykorzystania karty graficznej i procesora. Mogłoby się wydawać, że zasilacz nie poradzi sobie z najbardziej wymagającym trybem (CPU + GPU), ale w praktyce okazało się inaczej – pobór mocy wynosił wtedy aż 547,4 W. Warto jednak zaznaczyć, że nie mieliśmy tutaj do czynienia z przeciążeniem jednostki, gdyż jej obciążenie wynosiło wtedy „jedynie” około 440 – 470 W.

Testy napięć każdego zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Dopuszczalne wartości napięć normy ATX

Norma ATX zakłada 5-procentową tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Podczas spoczynku napięcia są lekko zawyżone, natomiast obciążenie platformy powoduje ich spadek. Wyjątkiem jest tutaj jedynie linia 5 V, gdzie odnotowaliśmy niewielki wzrost – prawdopodobnie jest to spowodowane jej niewielkim wykorzystaniem. W obydwóch trybach wartości mieszczą się w granicach normy ATX (i to nawet ze sporym zapasem), a więc nie powinno być powodów do niepokoju.

High Power Element Bronze 500 W należy do zasilaczy z niższej półki, ale bez problemu sprawdzi się ze średnio wymagającymi komputerami. Nasze testy wykazały, że nie straszna mu nawet platforma z „prądożernym” procesorem AMD FX-8150 oraz 2-procesorową kartą graficzną Radeon HD 5970. Na pochwałę zasługuje również sprawność potwierdzona certyfikatem 80 PLUS Bronze, a więc rzadkość w typowo budżetowych modelach.

Jakość wykonania nie budzi zastrzeżeń, lecz nie ma co tutaj też liczyć na tzw. wodotryski. Producent zastosował dosyć cichy wentylator o średnicy 120 mm, a niemodularne okablowanie tylko w części zostało zabezpieczone nylonowym oplotem. Ważne jednak, że ma ono odpowiednią długość i liczbę wtyczek zasilających.

W recenzji modeli Astro PT 700 W i RockSolid Pro 1600 W pisaliśmy, że aktualnie są one dostępne jedynie w Hong Kongu i zainteresowani nimi muszą poczekać na pojawienie się dystrybutora firmy High Power na naszym rynku. Wygląda na to, iż sytuacja uległa poprawie i pierwsze zasilacze producenta już są dostępne w polskich sklepach. Opisywany dzisiaj Element Bronze 500 W kosztuje około 220 złotych, co wydaje się być średnią kwotą za tego typu konstrukcję.
