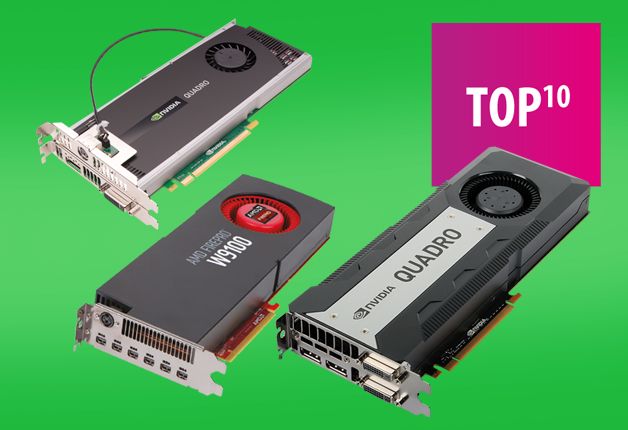

Polecane karty graficzne do zastosowań CAD – ranking Top10

Kolejne nasze zestawienie Top 10 poświęciliśmy dostępnym obecnie na polskim rynku profesjonalnym kartom graficznym CAD. Rynek ten zdominowany jest przez urządzenia bazujące na układach dwóch producentów – Nvidii i AMD. W pierwszym wypadku są to produkty z serii Quadro, druga z firm oferuje cadowskie akceleratory z rodziny FirePro.

Niestety, polski rynek profesjonalnych kart graficznych dla systemów CAD jest dość wąski i można na nim nabyć produkty zaledwie kilku producentów oferujących karty na układach jednej bądź drugiej firmy. Nie lepiej sprawa wygląda z dostępnością – „od ręki” osiągalne są pojedyncze modele, na pozostałe trzeba niekiedy dość długo poczekać od chwili zamówienia.

Podstawowe dane techniczne:

Karta PNY Quadro K6000 jest profesjonalną kartą graficzną z najmocniejszym układem Nvidii z rodziny Kepler. Przeznaczona jest dla projektantów, naukowców i inżynierów wymagających bardzo dużej wydajności m.in. w programach CAD/CAM. Dzięki pamięci o wielkości 12 GB karta bez problemu radzi sobie nawet z bardzo dużymi złożeniami i szybko przeprowadza rendering sceny nawet w wypadku wykorzystania technologii ray-tracingu w czasie rzeczywistym. Karta zapewnia obsługę do czterech wyświetlaczy dzięki czemu bardzo dobrze sprawdza się przy wielkoskalowych wizualizacjach.

Podstawowe dane techniczne:

Karta bazuje na najszybszym układzie graficznym firmy AMD – Hawaii Pro. Ten akcelerator wyposażony jest w 2816 procesorów strumieniowych i aż 16 GB pamięci GDDR5. Moc obliczeniowa układu to 5,24 Teraflopsów. Akcelerator bez problemu wykorzystać można do pracy nawet z bardzo dużymi złożeniami i prowadzenia renderingu sceny 3D przy wykorzystaniu technologii ray-tracingu w czasie rzeczywistym. Karta zapewnia obsługę aż sześciu wyświetlaczy w rozdzielczości 4K.

Podstawowe dane techniczne:

Obecna od zeszłego roku na rynku karta bazują na układzie Kepler KG104GL. Wyposażona w 4 GB pamięci GDDR5. Układ wyposażono w 1536 strumieniowych procesorów, a jego moc to 2,2 Teraflopsa w obliczeniach zmiennoprzecinkowych pojedynczej precyzji. Podobnie jak wyższe modele Quadro K6000 i wchodzący obecnie na rynek K5200 (8 GB DDR5, GK110, 2304 rdzenie, 667 MHz), urządzenie przeznaczone jest do inżynierskich i graficznych stacji roboczych z najwyższej półki.

Podstawowe dane techniczne:

Wersja profesjonalnej, graficzno-cadowskiej karty z rodziny Quadro przeznaczonej dla komputerów MAC  W stosunku do wersji pecetowej pozbawiono jej jednak możliwości pracy w systemach, w których zamontowano jednocześnie kilka kart graficznych, czyli trybu SLI. Spowodowane jest to tym, że komputery MAC firmy Apple nie umożliwiają jednoczesnej wieloukładowej pracy, a płyty główne tych komputerów nie mają kilku slotów PCI-Express 16x umożliwiających montaż więcej niż jednej karty graficznej.

Podstawowe dane techniczne:

Produkowana przez firmę HP profesjonalna karta graficzna przeznaczona do stacji roboczych CAD i graficznych stacji roboczych. Bazuje na układzie z rodziny Thaiti zawierającym 1280 procesorów strumieniowych. Karta przeznaczona dla średniego segmentu inżynierskich stacji roboczych, stacji graficznych i obliczeniowych. Urządzenie wyposażono w cztery złącza Display Port, pozwalające podłączonym do niej monitorom na pracę w wielomonitorowym trybie AMD Eyefinity.

Podstawowe dane techniczne:

Urządzenie przeznaczone jest do stacji roboczych CAD i stacji graficznych ze średniego segmentu rynku. W odróżnieniu od wyższych, dwuslotowych modeli jest to karta potrzebująca do montażu w komputerze jeden wolny slot. Urządzenie bazuje na układzie Kepler w wersji GK104GL z 768 procesorami strumieniowymi CUDA. Do karty dołaczne są sterowniki współpracujące z systemami Windows 8, 7,Vista, XP, 2000 a także Linux.

Podstawowe dane techniczne:

Karta firmy HP przeznaczona na rynek profesjonalnych stacji graficznych ze „średniej i niższej półki”, mimo to cechuje się wciąż bardzo wysoką wydajnością. Bazuje na 384 rdzeniowym układzie GK107, który maksymalnie pobiera tylko 51 watów mocy. Urządzenie, podobnie jak wyższe modele jest zgodne z technologią zarządzania pulpitem Nvidia nView. Niestety, układy z serii GK107 pozbawione są wsparcia dla technologii SLI, ponieważ w tym segmencie rynku konfiguracje stacji roboczych z wieloma kartami graficznymi zdarzają się stosunkowo rzadko.

Podstawowe dane techniczne:

Profesjonalna karta graficzna CAD należąca do segmentu „entry level”. Korzysta z układu z rodziny Turks wyposażonego w 480 procesorów strumieniowych i współpracującego z pamięci GDDR5. Maksymalna uzyskiwana rozdzielczość 2560x1600 pikseli w pełni wystarcza do większości zastosowań cadowskich. Karta uzyskała certyfikacje w większości programów CAD i DCC (Digital Content Creatioins) dostępnych na rynku m.in. SolidWorks, CATIA, Solid Edge, NX, AutoCAD, Autodesk Inventor. Urządzenie jest zgodne z technologią AMD Eyefinity.

Podstawowe dane techniczne:

Należąca do najnowszej serii profesjonalna karta graficzna CAD z układami Nvidii, przeznaczona dla stacji roboczych zaliczanych do kategorii „entry level”. Współpracuje z 2 GB pamięci GDDR3 ze 128-bitową szyną danych. Cechuje się niewielkim poborem mocy wynoszącym zaledwie 45 watów. Bazuje na układzie z rodziny Nvidia Kepler, który ma 384 procesory strumieniowe CUDA. Pomimo zastosowania dwóch gniazd wideo, dzięki dołączonym adapterom, jest w stanie jednocześnie obsłużyć łącznie do czterech monitorów. Karta, podobnie jak wyższe modele współpracuje z technologiami Nvidia 3D Vision Pro, Mosaic i nView.

Podstawowe dane techniczne:

Nieco starsza w stosunku do modelu K620 profesjonalna karta graficzna do zastosowań CAD. Urządzenie firmy HP bazuje również na architekturze Kepler – układ ze 192 rdzeniami strumieniowymi CUDA, i korzysta z 1 GB pamięci GDDR3. Karta przeznaczona jest do graficznych i cadowskich stacji roboczych wykorzystywanych do niezbyt skomplikowanych prac – np. prac projektowych wykonywanych dla pojedynczych elementów (bez pracy ze skomplikowanymi złożeniami). Urządzenie cechuje się niewielkim poborem mocy wynoszącym, zaledwie 41 watów.
