Ciekawie zapowiada się również pojedynek pamięciowy kart, ponieważ Radeon 5570 posiada inny typ pamięci niż Radeony 5670 i 5770. Trzeba też pamiętać, że karty oprócz typów pamięci różnią się też jej ilością. Radeon 5570 wyróżnia się pojemnością pamięci aż 2GB, nie bez wpływu na wydajność pozostaje też system Hypermemory. Tyle że jak się później okazało i on ma swoje wymagania.
Niektóre karty zostały niedawno "odświeżone" w serii 6000. Na przykład Radeon HD 6770 jest to tak naprawdę Radeon 5770, który tylko nieznacznie różni się od swojego starszego brata.

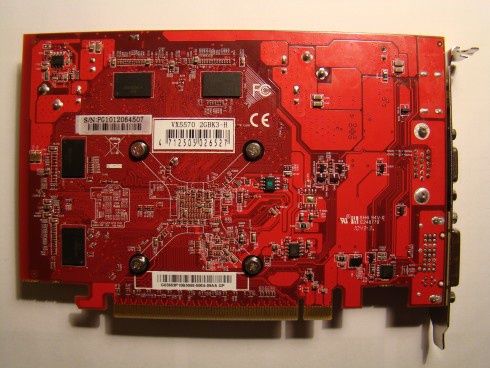

VTX 3D Radeon HD 5570

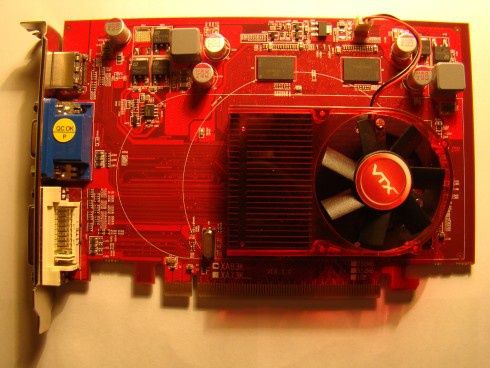

W karcie rzuca się w oczy przede wszystkim niezbyt wielki radiator.

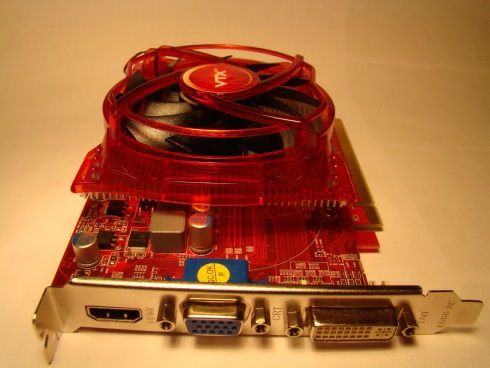

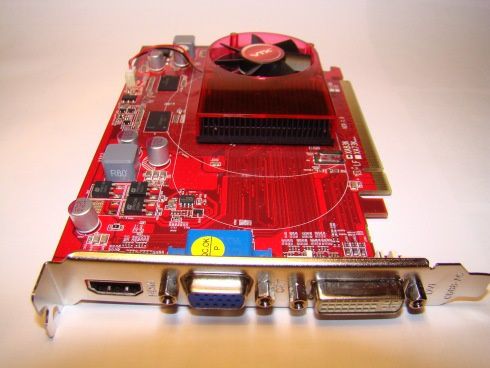

Producent postanowił zamontować 3 różne rodzaje wyjść, od lewej do prawej: HDMI, D-SUB, DVI
U góry widoczny mały wentylator którego wymiart oscylują w grancach 48mm.

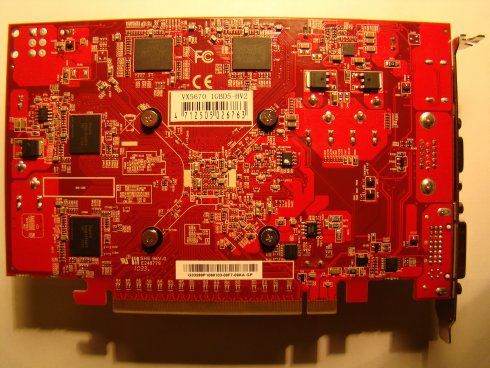

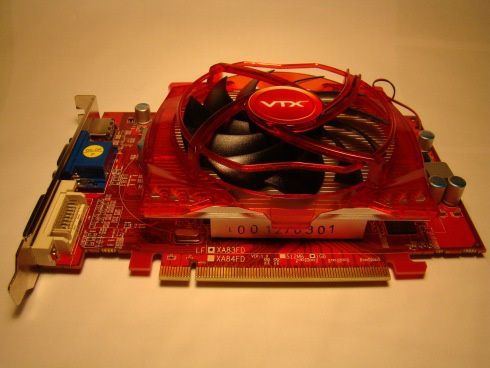

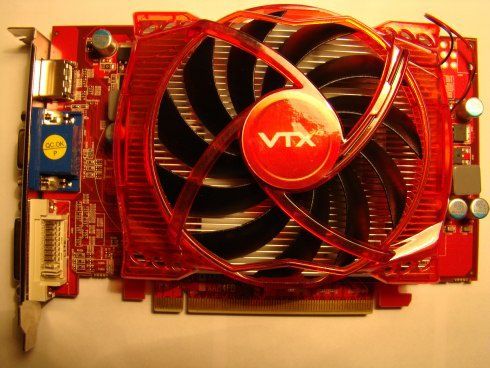

VTX 3D Radeon HD 5670
Za chłodzenie karty odpowiada aluminiowy radiator oraz 88mm, 11 łopatkowy wentylator.
Układ wyjść identyczny jak w przypadku wcześniejszej karty.
Wentylator zasilany 2 kabelkami dzięki czemu nie mamy możliwości sprawdzić szybkość obrotowej wentylatora.
Chłodzenie karty zapełnia 2 sloty, lecz karta umieszczona została na 1 śledziu.

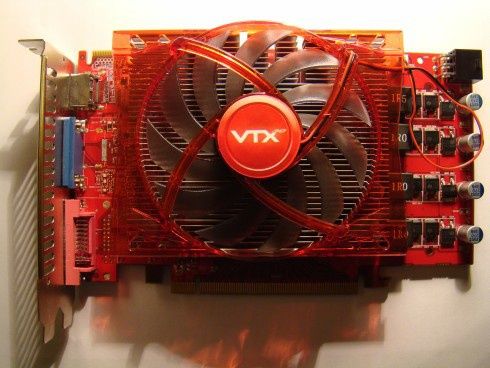

VTX 3D Radeon HD 5670

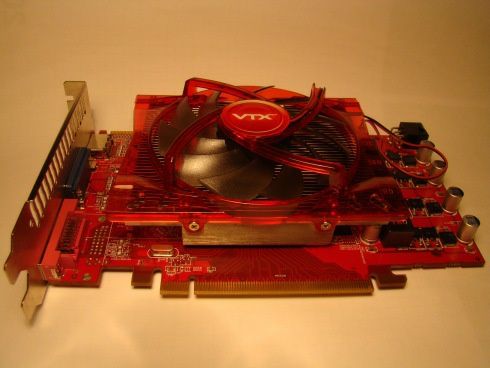

Układ chłodzący podobny do poprzedniego z tą różnicą że w tym przypadku wentylator jest czarny, i karta jest 2 śledziowa, na pierwszy rzut oka widać mocniej rozbudowaną sekcję zasilania oraz dodatkowy wtyk zasilania 6pin PCI-E.

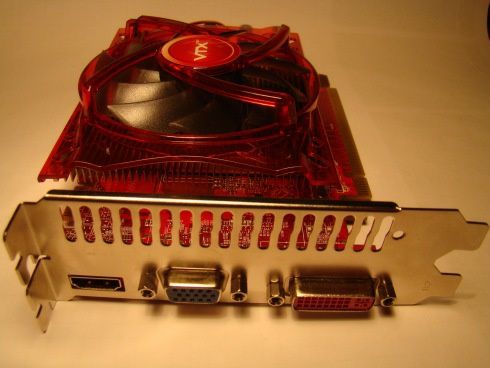

Układ wyjść podobny jak poprzednio, różnicą jest że karta jest 2 slotowa.
Jak w przypadku wcześniejszych kart wentylator zasilany 2 kabelkami.

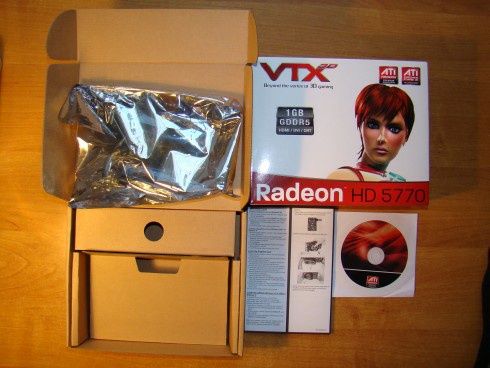

W kartonie znajduję się wiadomo karta graficzna, jedno stronna instrukcja obsługi karty min. w języku polskim. Oprócz tego dostajemy płytę za sterownikami oraz filię w którą została zapakowana karta. Czego brakuje według mnie? Przejściówki z Molexów do 6 pin PCIE przede wszystkim ponieważ jest ona potrzebna do prawidłowego funkcjonowania karty, jeżeli jaj zabraknie zmuszeni jesteśmy wydać kilka złoty więcej.
Standardowe wyposażenie wszystkich 3 kart, oczywiście różnicą jest oprawą graficzną wierzchniej części opakowania, oraz folią bąbelkową w którą zapakowany zastał tylko Radeon HD 5670.

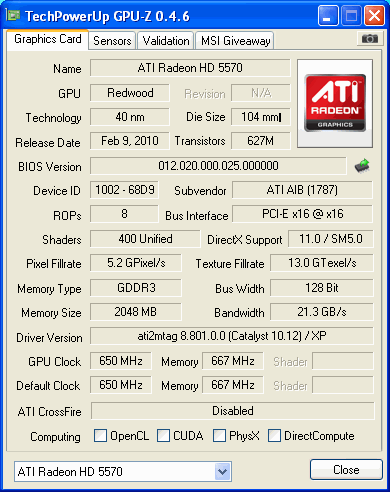

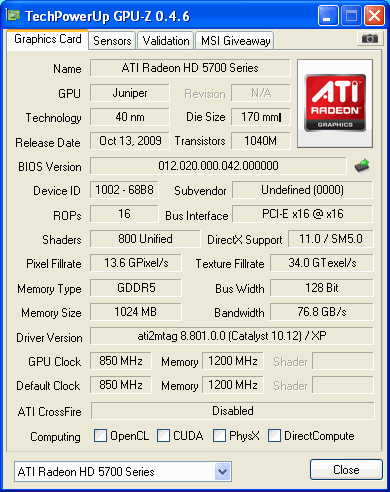

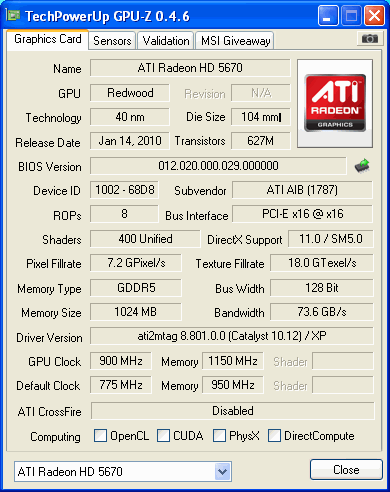

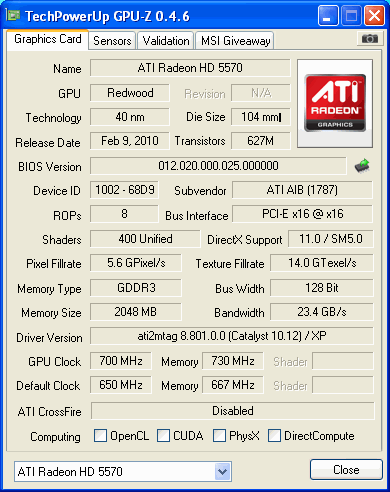

Poniżej dane techniczne kart przedstawione za pomocą programu GPU-Z
Jedyną istotną informacją która nie znalazła się w screenach z programu GPU-Z to że HD 5670 posiada możliwość zwiększenia swojej pamięci z 1GB do 2GB kosztem pamięci RAM zamontowanej na płycie głównej. System ten nazywa się Hypermemory jednak nie wnosi on do testów wydajności nic.
Karty podkręcają się tak jak widać z powyższych danych, HD 5570 podkręca się przeciętnie. HD 5670 ma spore możliwości overclockingu, wynik oc tej karty byłby pewnie jeszcze lepszy gdyby nie koniec skali w programie przez który podkręcałem czyli ATI overdrive.
Dlaczego nie podkręcałem w takiej sytuacji innym programem? Ponieważ ani riva tuner ani żadne inne popularne programy służące do podkręcania kart nie pozwalały na overclocking którejkolwiek z tych kart.
HD 5770 nie udało się podkręcić w ogóle. Gdy zwiększałem taktowania karty choćby o 10MHz, nie ważne czy na pamięciach czy na rdzeniu graficznym to wynik testu wydajności w 3DMark 06 spadał o ponad 3 000 punktów niż na oryginalnych taktowaniach. Czym jest to spowodowane nie mam pojęcia, karta zasilana była stabilnymi napięciami przez zasilacza z zapasem prądowym tak więc wyłączyłem problem natury hardware'owej. Reinstalowałem sterowniki, bezskutecznie nawet na innej platformie testowej wystąpił ten problem tak więc uznałem że karty tej nie da się podkręcić a przynajmniej ja nie potrafię.

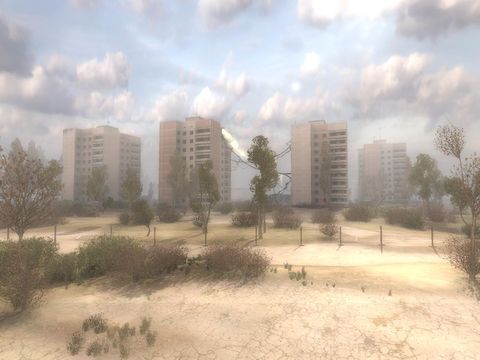

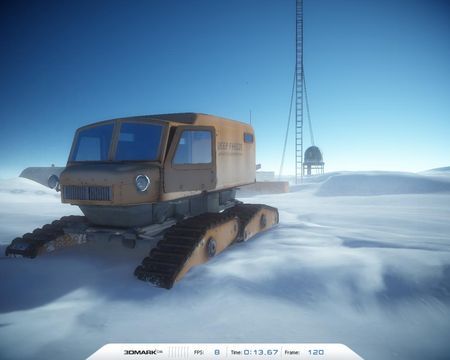

Aby sprawdzić wydajność kart graficznych postanowiłem je przetestować w benchmarkach. Karty zostały porównane do Geforce 8600GT oraz Geforce 8800GS.
Platforma testowa na 1:
- Procesor: Intel Pentium DualCore e2200 2.2GHz @ 3.33GHz
- Płyta główna: Gigabyte GA-G31M-S2L
- Pamięć RAM: Geil Ultra DDR2 2X1 GB 808 MHz CL 4
- Dysk twardy: WD Caviar Blue 320GB 7200rpm SATA 8mb Cache (WDC WD3200AAJS-00B4A0)
- Obudowa: Foxconn TSAA-805 Midi Tower
- System operacyjny: Windows XP Service Pack 3
- Sterowniki karty graficznej: ATI Catalyst 10.12, Nvidia ForceWare 195.62
Wszystkie testy zostały przeprowadzone w DirectX 9.0c na oryginalnych ustawieniach karty graficznej.

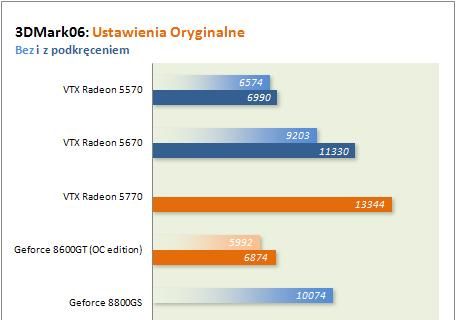

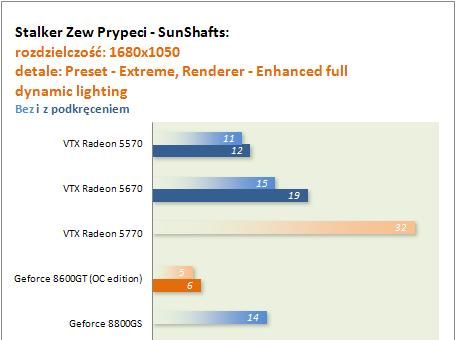

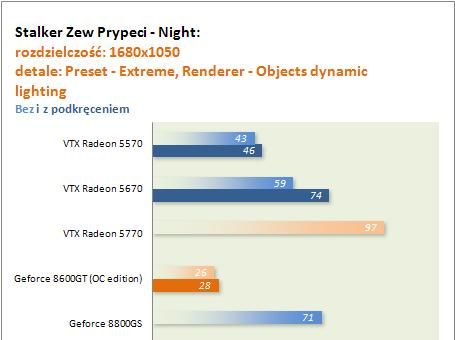

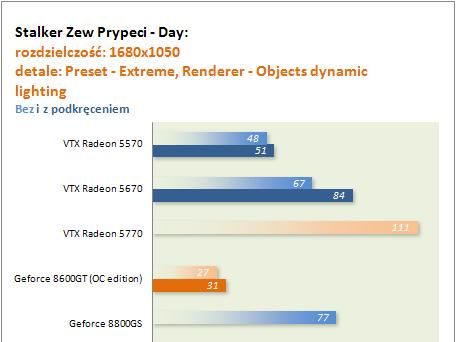

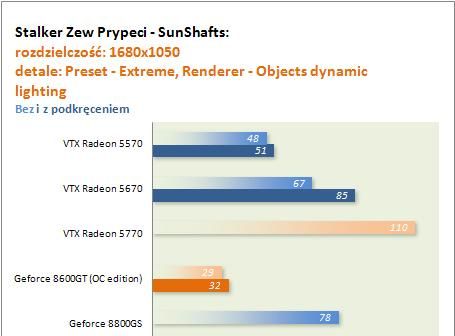

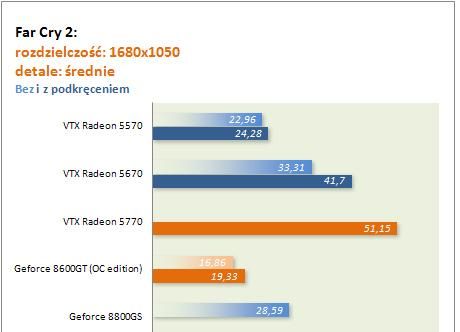

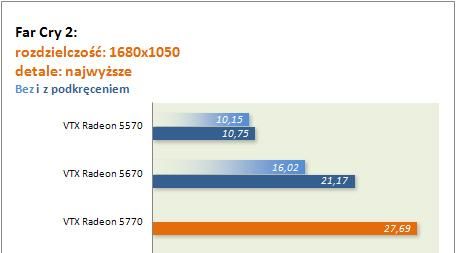

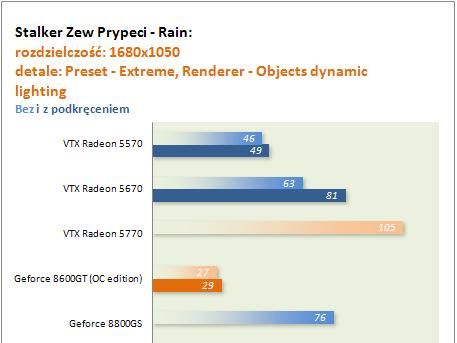

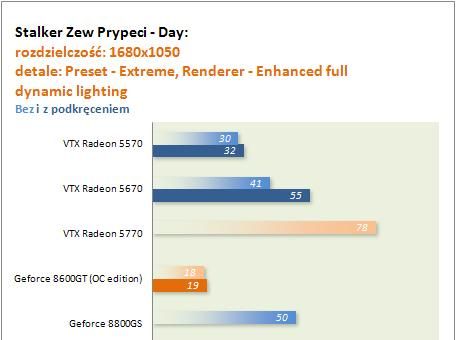

Radeon 5570 w syntetykach wypada podobnie jak Geforce 8600GT, z lekką przewagą na korzyść tej pierwszej karty, zaś w grach szczególnie na wysokich detalach HD 5570 pokazuje swoją wyższość.
Radeon 5670 okazuje się gorszą kartą niż Geforce 8800GS, którego testy są niestety wyłącznie bez podkręcenia.
Wyraźnie widać że HD 5770 jest najwydajniejszy z recenzowanych tutaj kart. Szkoda tylko że nie ma możliwości przetestowania jego podatności na overcloocking no chyba że w karty tej nie da się podkręcić w co wątpię, być może jest to wina wyłącznie tego feralnego modelu.
Wszystkie z recenzowanych kart zostały wykonane w procesie technologicznym 40nm tak więc nie powinny być gorące. Karty HD 5770 i 5670 posiadają bardzo podobne systemy chłodzenia różniącym się na oko tylko kolorem wentylatora, w przypadku pierwszej karty przeźroczysty a drugiej czarny.

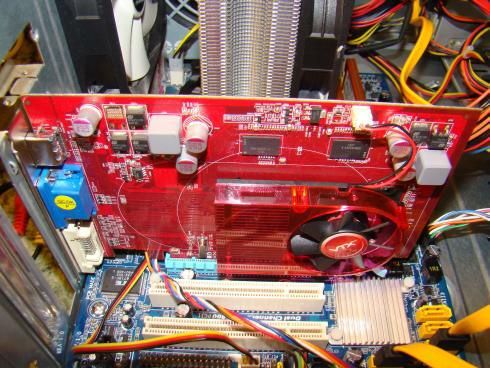

Radeon HD 5570 posiada zupełnie odmienny zastaw chłodzenia składający się z niewielkich wymiarów radiatora oraz zabójczo małego wentylatora. Trzeba jednak pamiętać że 5570 mimo mniej wydajnego systemu chłodzenia niż 5670 i 5770 może się okazać zimniejszy z powodu wydzielanej mniejszej ilości ciepła. Jak jest naprawdę przekonamy się po pół godzinnym procesie wygrzewania karty za pomocą programu furmark zarówno przy ustawionej manualnie maksymalnej prędkości obrotowej wentylatora jak również ustawionej automatyczne.

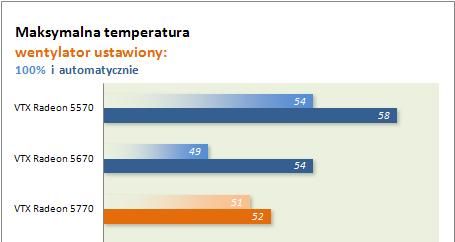

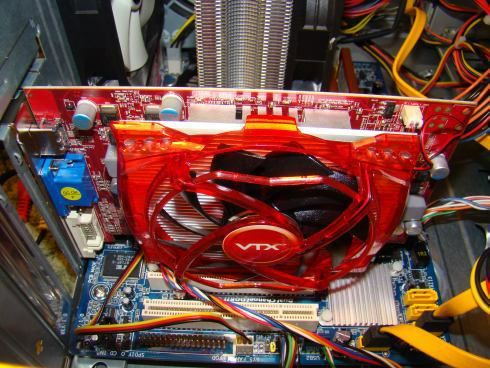

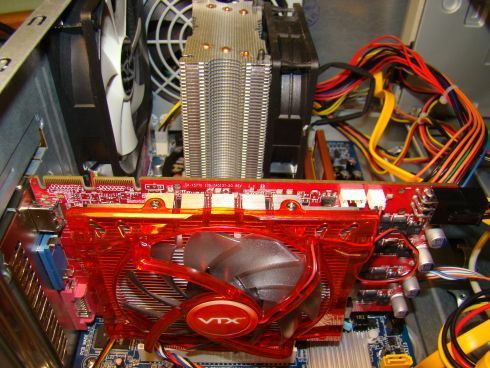

Jak widać z powyższych wykresów najzimniejszą kartą okazał się Radeon 5770, co było dla mnie trochę zaskoczeniem ponieważ ma on podobny układ chłodzenia jak HD 5670, lecz jak się okazało po zamontowaniu obu kart w obudowie, HD 5770 jest dużo głośniejszy co za tym prawdopodobnie idzie ma wydajniejszy wentylator który jest bardzo wyraźnie słyszalny a jego dźwięk jest trudny do określenia szumem. I to właśnie wentylatorowi HD 5770 zawdzięcza najniższe temperatury w teście. Wentylator w przypadku HD 5670 jest cichy choć da się go usłyszeć, lecz hałas ten mieści się w moim przedziale tolerancji. HD 5570 mimo małych wymiarów wentylatora pracuje bardzo cicho i w miarę chłodzi kartę, w przypadku pomiaru temperatur po podkręceniu jest nawet chłodniejszy od 5670.
Podziękowania dla redakcji benchmark.pl za wypożyczenie sprzętu do testów.
