Synology DiskStation DS715 - Czujne oko NAS

Serwery NAS to nie tylko „pudełko” do przechowywania danych. Serwery multimediów, menadżery pobierania plików, serwery druku – to wręcz powszechność. Przed wami wielofunkcyjne rozwiązanie sieciowej pamięci masowej do domu lub biura, czyli Synology DiskStation DS715.

Biorąc pod uwagę zakup serwera NAS powinniśmy uważnie przyjrzeć się możliwościom, jakie oferują producenci. Oto tylko kilkanaście przykładowych funkcji i zastosowań serwerów NAS:

• Udostępnianie plików w sieci lokalnej z wykorzystaniem protokołu CIFS/SMB oraz AFP
• Udostępnianie plików z wykorzystaniem protokołu FTP
• Serwer druku i serwer urządzeń wielofunkcyjnych (m..in obsługa google print, AirPrint)
• Serwer multimediów – m.in. DLNA, iTunes, autorskie systemy multimediów audio, wideo i foto
• Serwery WWW
• Serwery PHP i MySQL
• Tworzenie kopii zapasowych urządzeń klienckich Windows, Mac OS, Linux
• Serwery pobierania plików (http, ftp, sieci P2P)
• Rejestratory kamer sieciowych IP
• Systemy chmury prywatnej
• Obsługa tunerów DVB-T
• Obsługa protokołu iSCSI
• Obsługa wirtualizacji

Oczywiście nie wszystkie modele i rozwiązania będą posiadały wymienione wyżej usługi. Jednak nawet najtańsze systemy NAS pozwalają na uruchomienie całkiem pokaźnego środowiska udostępniającego dane, multimedia, obsługujące urządzenia zewnętrzne czy też będące narzędziami intra- i internetowymi. W ten sposób wyposażymy domową sieć w jedno urządzenie, które będzie pełniło wiele funkcji. Będzie prościej a w ogólnym rozrachunku – taniej i wygodniej.

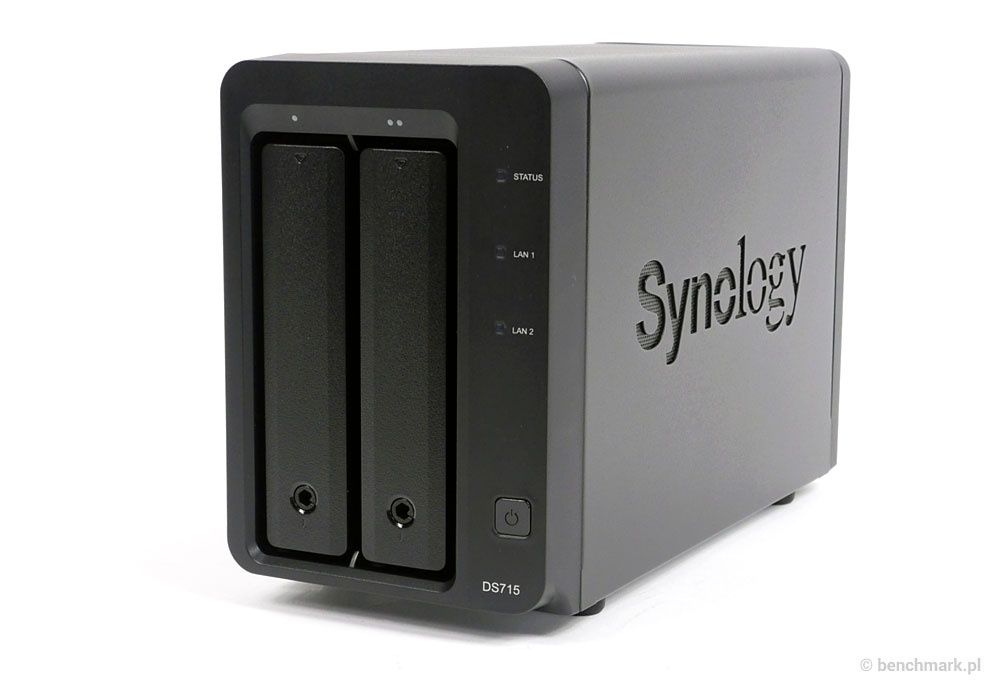

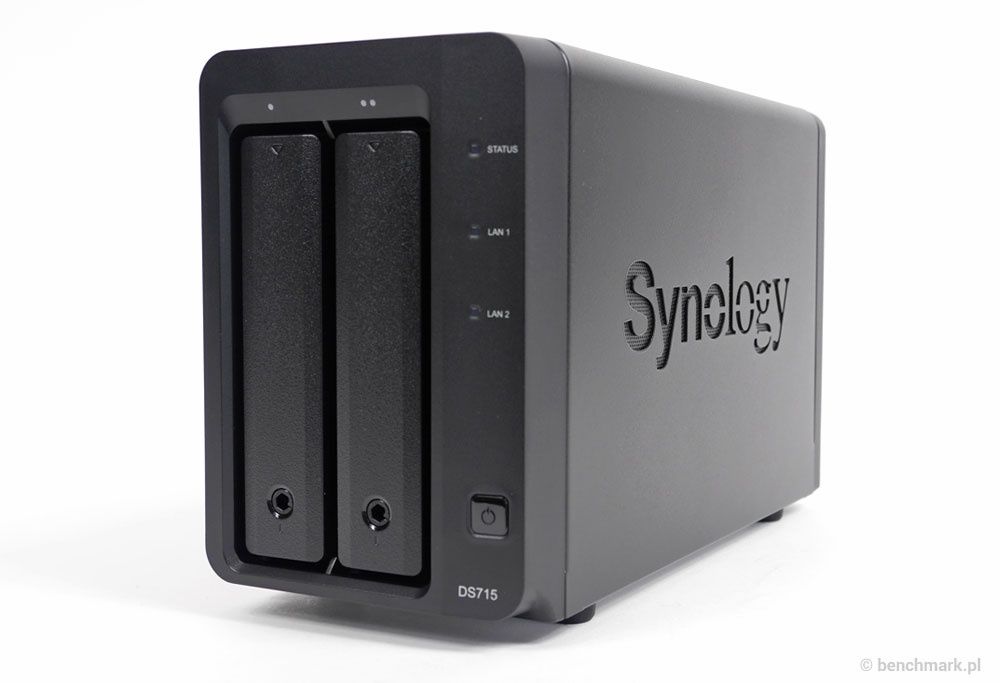

Jednym z urządzeń, które można określić jako „wszystko w jednym” jest dwudyskowy NAS Synology DiskStation DS715. Łączy w sobie wydajność urządzeń biznesowych z dużymi możliwościami konfiguracji, np. funkcją rejestratora NVR. DiskStation DS715 to rozwiązanie bazujące na wzornictwie modeli DS714 z 2013 roku, modelu DS712+ i DS214+.

Choć ogólna budowa NAS znacząco się nie zmieniła, to mnóstwo zmian odnajdziemy we wnętrzu. Siedemset piętnastka dedykowana jest dla grupy roboczej - małego biura lub domu. Co ciekawe producent zastosował kilka rozwiązań znanych z modeli klasy MSP.

W metalowej obudowie znajdziemy dwie kieszenie na dyski twarde 2,5 lub 3,5 cala z możliwością wymiany bez wyłączania urządzenia, tzw. hot-swap. Wysoka wydajność sieciowa - w porównaniu z modelami innych producentów w segmencie dom i biuro -  to zasługa dwóch interfejsów sieciowych ethernet.

W komplecie na tylnej ściance znajdziemy 2 porty USB 3.0 oraz port eSATA. Port eSATA można wykorzystać do rozbudowy rozwiązania o jednostkę rozszerzającą DX513 i zwiększyć pojemność z 16 (2 x 8 TB) do aż 56 TB powierzchni dyskowej.

Dodatkowym atutem rozbudowy NAS o jednostkę jest możliwość uruchomienia nie tylko macierzy JBOD, SHR, RAID0 czy RAID1, ale również wyższych poziomów RAID (5, 6, 10).

Serce NAS to czterordzeniowy procesor Annapurna Labs Alpine AL-314 o taktowaniu 1,4 GHz (jednostka zmiennoprzecinkowa z szyfrowaniem sprzętowym) i 2 GB pamięci RAM. Za chłodzenie jednostki odpowiada 92-milimetrowy bardzo cichy wentylator.

Uruchomienie DS715 w sieci LAN wygląda dokładnie tak samo jak innych jednostek tego producenta. Wystarczy podłączyć serwer do sieci lokalnej, uruchomić go i w przeglądarce internetowej otworzyć stronę: find.synology.com lub diskstation:5000 by wyświetlić i wyszukać serwery Synology.

W dalszej części będziemy instalujemy system DSM. Znacznie wygodniejsze rozwiązanie to pozostawienie tego aplikacji serwera, która sama pobierze najświeższe oprogramowanie. W zależności od metody trwa to od kilku do kilkunastu minut.

Po ponownym uruchomieniu serwera konfigurujemy konto administratora, system aktualizacji i opcjonalnie obsługę QuickConnect.

Pozostaje zalogować się do systemu i rozpocząć proces konfiguracji powierzchni dyskowej (jeśli domyślny system plików SHR nam nie pasuje), utworzyć konta użytkowników oraz przejść do konfiguracji udostępnień. Warto wspomnieć, że konfiguracja użytkowników może odbywać się na kilka sposobów:

• Ręczne zakładanie kont użytkowników i grup
• Import kont ze specjalnie przygotowanego pliku tekstowego
• Podłączenie DS715 do usługi katalogowej i pobranie informacji o kontach z kontrolera domeny

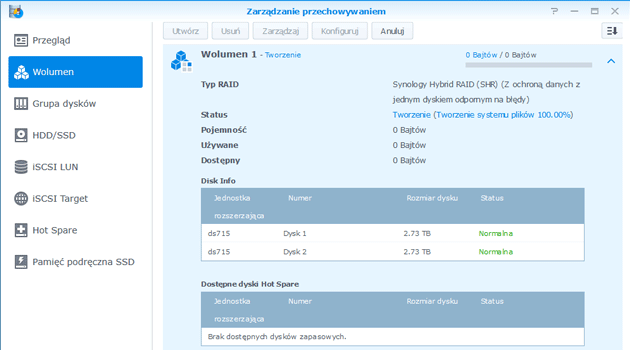

W przypadku DS715 mamy do dyspozycji kilka różnych trybów konfiguracji przestrzeni dyskowej. Domyślnie Synology proponuje system SHR. Możemy zmienić przestrzeń dyskową w aplecie Zarządzanie przechowywaniem na pojedyncze dyski, JBOD, RAID0 lub RAID1. Dodatkowo w ramach dostępnej przestrzeni dyskowej możemy konfigurować grupy dysków oraz tworzyć jednostki LUN iSCSI.

Wykorzystanie dwudyskowej jednostki, jako celu iSCSI pozwala na podłączenie dodatkowych przestrzeni dyskowych poprzez protokół iSCSI. Rozwiązanie to idealnie nadaje się do wykorzystania jako miejsce dla hypervisorów wirtualizacji na maszyny wirtualne.

W standardowej konfiguracji tuż po założeniu kont użytkowników serwer udostępnia dane z wykorzystaniem protokołów CIFS/SMB oraz AFP. Dodatkowo użytkownicy systemów Linux mogą uruchomić protokół NFS. Ogromną zaletą serwerów Synology jest możliwość współdzielenia danych nie tylko poprzez ww. protokoły.

NAS obsługuje także protokół FTP/FTPS/SFTP dodatkowo TFTP oraz PXE, WebDAV i CalDAV. Dzięki temu serwer NAS możemy wykorzystać w dowolnym środowisku sieciowym.

Dodatkowo dane udostępniane poprzez Synology możemy przeglądać bezpośrednio z panelu DSM przy użyciu aplikacji File Station. Aplikacja oddaje nam jeszcze kilka dodatkowych możliwości, m.in.:

• przeglądanie folderów znajdujących się na komputerze (wymagana Java)
• podłączanie folderów zdalnych udostępnionych na innym zasobie sieciowym
• montowanie obrazów dysków ISO
• udostępnianie na zewnątrz plików nawet poprzez NAT
• instalację na urządzeniach mobilnych aplikacji DS File i zarządzanie plikami i udostępnianiem z użyciem QuickConnect.

Choć wydawać by się mogło, że serwer NAS to dość proste rozwiązanie, kryje w sobie wiele dodatkowych możliwości. Chociażby mocno rozbudowane mechanizmy bezpieczeństwa i kontroli ruchu sieciowego. W DiskStation znajdziemy m.in. zaporę sieciową, dzięki której możemy ograniczyć ruch sieciowy do i z określonych hostów w sieci LAN, internecie, a nawet całych grup podsieci.

Serwer posiada także mechanizmy chroniące przed atakami DoS i możliwość automatycznego blokowania adresów IP, z których doszło do prób logowania. Zaś samą komunikację m.in. usług WWW czy FTP można zabezpieczyć z użyciem certyfikatu.

Z kolei by zachować wysoką wydajność serwera, w sekcji Sieć – Sterowanie ruchem możemy sprecyzować, które usługi lub komunikacja, przez które porty będzie odbywała się z określoną przepustowością.

By ułatwić komunikację z zewnątrz sieci LAN może wykorzystać usługi systemu QuickConnect. Usługa działa bez konieczności przekierowania portów na routerze brzegowym i pozwala łączyć się z aplikacjami serwera przy użyciu identyfikatora lub dedykowanego adresu. Oczywiście konfigurując NAS możemy wykorzystać mechanizmy DDNS, automatyczną konfigurację routera oraz zezwolić na komunikację NAS z usługami takimi jak Google Docs.

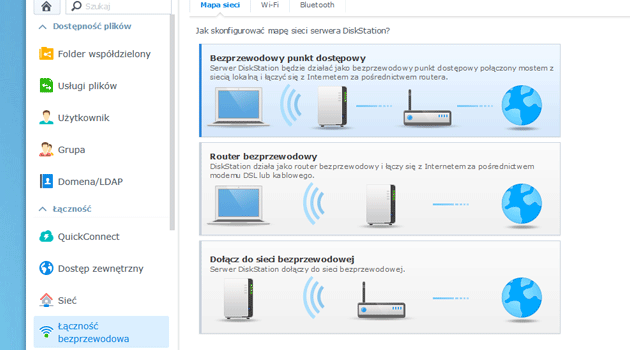

Rozszerzeniem funkcjonalności sieciowych serwera NAS jest obsługa bezprzewodowych adapterów USB dla sieci WiFi. Po podłączeniu kompatybilnej karty sieciowej, NAS może stać się poręcznym punktem dostępowym WiFi, połączyć NAS poprzez WiFi do sieci LAN lub też być routerem bezprzewodowym. Jeśli z kolei podłączymy adapter bluetooth możemy wykorzystać możliwości przesyłania dźwięków z Audio Station do słuchawek lub głośników bluetooth.

Warto również zajrzeć do apletu Centrum Pakietów. Tu znajdziemy kilkadziesiąt pozycji dodatkowych aplikacji, które przeistoczą serwer NAS w rozbudowany system udostępniania usług. Sztandarowymi aplikacjami są serwery multimedialne: Audio Station Photo Station oraz Video Station.

Serwer NAS połączony z usługą QuickConnect oraz pakietem Cloud Station świetnie sprawdzi się jako prywatna chmura domowa (Cloud Station), lub jako notes po uruchomieniu Note Station. Synology zadbał również o możliwość pobierania danych z internetu bez konieczności uruchamiania komputera – wystarczy zainstalować pakiet Download Station.

Uzupełnieniem powyższych aplikacji są ich odpowiedniki mobilne, które pozwalają na obsługę aplikacji z poziomu smartfonów lub tabletów.

Synology przygotował także aplikacje narzędziowe oraz umożliwił obsługę pakietów firm trzecich i tworzenie pakietów przez społeczność.

NAS może zadbać także o bezpieczeństwo nie tylko komputerów podłączonych do serwera. Korzystając z Time Backup czy apletu Kopia zapasowa i replikacja, możemy tworzyć kopie zapasowe NAS na inne nośniki lub serwery w sieci.

Z kolei system antywirusowy zadba o skanowanie plików na NAS. By móc w pełni zadbać o bezpieczeństwo serwera NAS możemy skorzystać z funkcjonalności Doradca ds. zabezpieczeń. Mechanizm przeskanuje serwer pod kątem słabych punktów i wskaże w jaki sposób zabezpieczyć rozwiązanie Synology. Kontynuując temat bezpieczeństwa wrócimy do wspomnianego „oka wielkiego brata”.

Na kolejnych stronach przyjrzymy się możliwościom serwera NAS w funkcji rejestratora sieciowego NVR – rejestratora obrazu z kamer IP, oraz przedstawiamy testy wydajności.

Na łamach serwisu prezentowaliśmy wiele modeli sieciowych pamięci masowych. Począwszy od prostych dysków sieciowych, przez ekonomiczne dwudyskowe jednostki, aż po zaawansowane systemy do pracy w sektorze MSP. Dziś nieco dokładniej przyjrzymy się możliwościom serwera NAS w funkcji rejestratora sieciowego NVR – rejestratora obrazu z kamer IP.

O zaletach stosowania monitoringu wizyjnego IP oraz możliwościach konfiguracji i montażu pisaliśmy szerzej przy okazji testu kamery IP firmy D-Link.

Monitoring IP można oprzeć o gotowe rozwiązania, które oferują producenci. W zestawie znajdziemy najczęściej:

• rejestrator sieciowy NVR
• kamery IP stałe
• kamery IP obrotowe
• kamery zewnętrzne oraz wewnętrzne
• oprogramowanie zarządzające dla komputerów PC/Mac lub obsługę przez WWW.

Zaletą tego typu konstrukcji jest prostota obsługi, jednak wadą są ograniczone możliwości związane z podłączeniem kamer innych producentów. Zazwyczaj rejestrator pracuje tylko i wyłącznie z modelami określonego producenta. Bardziej elastyczne podejście stosuje Synology.

W DiskStation DS715 możemy wykorzystać kamery kilkudziesięciu producentów i przebierać wśród ponad 3000 modeli, m.in. to zasługa obsługi standardu ONVIF 2.4 Profile S. Dodatkowo atut to skalowalność rozwiązania użytkownicy, którzy posiadają już kamery IP, a chcą rozszerzyć system monitoringu mogą to zrobić bez większego problemu.

W przypadku Synology nie będziemy musieli wymieniać kamer. Wystarczy sprawdzić czy są one kompatybilne z serwerami Synology na tej stronie.

W przypadku tworzenia powierzchni dyskowej na potrzeby zarówno zasobów udostępnionych jak i nagrań z kamer wideo, warto mieć na uwadze zastosowane dyski o dużej pojemności.

O ile w przypadku zasobów udostępnionych nie jesteśmy w stanie dokładnie przewidzieć ile zajmą miejsca (chyba, że znamy cykl przyrostowy) o tyle w przypadku kamer IP możemy z dużym prawdopodobieństwem określić zajętość miejsca na dyskach na podstawie parametrów rejestrowanego obrazu. Dlatego też przy wyborze dysków powinniśmy posiadać przynajmniej poniższe 4 podstawowe informacje:

• Liczba kamer w sieci
• Jakość rejestrowanego obrazu (rozdzielczość)
• Liczba klatek na sekundę
• Okres przechowywanych nagrań

Po co to wszystko? W zależności od tych, 4 (choć nie jedynych) podstawowych parametrów będziemy mogli określić jak wiele miejsca na dysku potrzeba do gromadzenia nagrań z kamer, a jednocześnie czy zastosowane rozwiązanie Synology będzie spełniało nasze oczekiwania. W przypadku DS715 możemy podłączyć maksymalnie do 30 kamer IP, z możliwością rejestracji łącznie do 900 klatek na sekundę w trybie 720p i formacie wideo H.264.

Wyliczenie odpowiednich wartości można posłużyć się kalkulatorami dostępnymi na stronach internatowych producentów kamer IP. Oczywiście wartości będą mocno przybliżone, bo nie zawsze można określić w 100% zajętość powierzchni dyskowej. Biorąc pod uwagę pewne założenia:

• Rejestracja obrazu – 720p lub FullHD
• Kompresja H.264
• 10 klatek na sekundę
• Bitrate 4096 kb/s
• Zapis ciągły 24 godziny

Na podstawie powyższych parametrów możemy w przybliżeniu określić, że pojemność dla jednej kamery na godzinę nagrania to wartości rzędu 1,7-2 GB. Z kolei rejestracja w rozdzielczości D1 (720x575) to zaledwie ok. 400 MB zapisu na godzinę. Łatwo już zatem obliczyć powierzchnię dyskową oraz dobrać odpowiednie dyski twarde i skonfigurować odpowiednio macierz, by uzyskać jak największą przestrzeń na dane.

Oczywiście wraz ze wzrostem jakości obrazu i liczbą rejestrowanych klatek wzrasta zapotrzebowanie na powierzchnię dyskową – nagranie z kamer 3 MPix to już około 3 GB danych na godzinę. Biorąc pod uwagę wykorzystanie dwóch 8-terabajtowych dysków twardych w Synology, będziemy mieli do 16 TB powierzchni dyskowej. Oczywiście realnie będzie to około 15 TB.

Jeśli przeznaczylibyśmy całą powierzchnię dyskową na zapis z kamer, to taka powierzchnia dyskowa wystarczy na zapis ciągły (24/7/365) obrazu 720p z jednej kamery przez ponad rok. Im więcej kamer tym więcej miejsca potrzebnego na zapis. Przy dziesięciu kamerach czas nagrań skurczy się do nieco ponad miesiąca.

Jak zatem wykorzystać Synology w roli rejestratora NVR? Rozwiązanie jest banalnie proste. Wystarczy uruchomić Centrum Pakietów – miejsce, w którym zgromadzone są dodatkowe aplikacje, które możemy instalować na serwerze NAS. Jedną z nich jest pakiet Surveillance Station.

Narzędzie oparte o przeglądarkę WWW jest pełnoprawnym rejestratorem dla kamer IP, a jednocześnie niezwykle prostym narzędziem do zarządzania wszelkimi kamerami IP w sieci LAN.

Jeśli chcemy jeszcze bardziej rozbudować system monitoringu to dowolny serwer Synology możemy sparować z urządzeniem VisualStation VS360HD. Jest to sprzętowe rozwiązanie pozwalające na odtwarzanie, monitorowanie i zarządzanie kamerami podłączonymi do serwerów Synology. VS360HD może także posłużyć do zbudowania ściany monitorów pozwalając na odtwarzanie obrazu jednocześnie z 36 kamer.

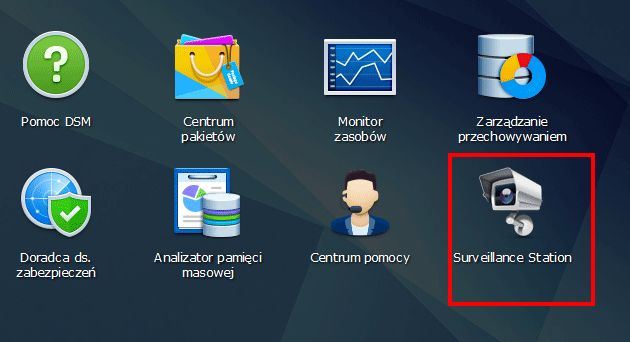

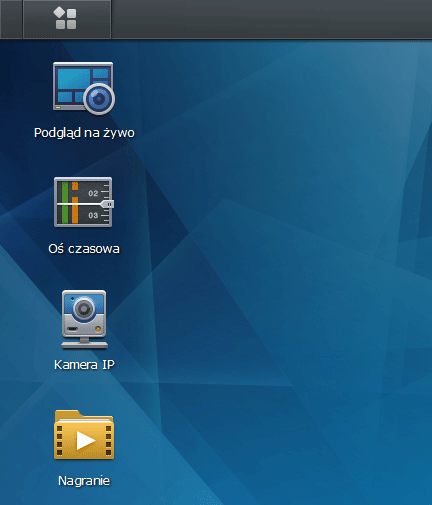

Powróćmy jednak do naszej aplikacji Surveillance Station 7.0. Po instalacji znajdziemy ją w głównym menu Synology. Zanim jednak przejdziemy do jej uruchomienia warto dokonfigurować osobny port dostępowy dla aplikacji

(ewentualnie alias), który ułatwi dostęp do systemu NVR.

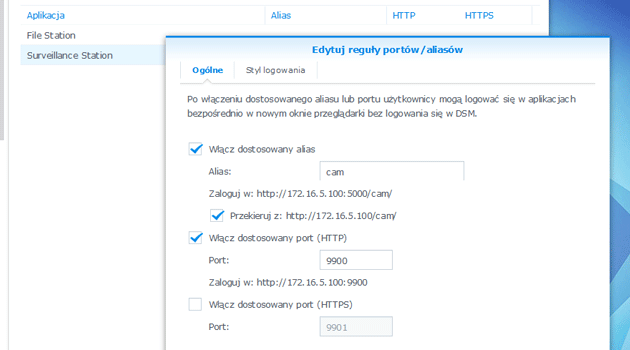

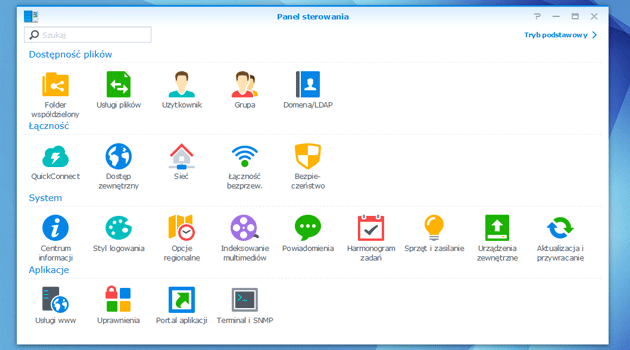

W interfejsie DiskStation Manager wchodzimy w Panel sterowania – Portal aplikacji i ustawiamy odpowiednie parametry dla Surveillance Station. W przypadku aliasu będziemy używać tego samego adresu IP oraz portu co dla DSM, z kolei w przypadku dostosowanego portu – dostęp do systemu NVR będzie odbywał się poprzez wpisanie adresu IP lub nazwy i portu w przeglądarce.

Po zatwierdzeniu zmian można uruchomić aplikacje z menu DSM lub wpisać dostosowany adres, by naszym oczom ukazał się znajomy widok oparty o system DiskStation Manager Synology.

Użytkownicy, którzy korzystali z rozwiązania Synology w funkcji serwera NAS nie powinni mieć problemów ze skonfigurowaniem rejestratora. By uruchomić system wystarczy wykonać kilka podstawowych czynności:

• Podłączenie kamer IP do sieci LAN
• Konfiguracja użytkowników i uprawnień dla kamer (m.in. podgląd, odtwarzanie, zarządzanie)
• Konfiguracja parametrów kamer IP
• Konfiguracja rejestracji i nagrań

Wdrażając systemy NVR oparte o serwery NAS Synology, na starcie otrzymujemy możliwość bezpłatnego podłączenia kilku kamer IP do systemu Surveillance Station. W przypadku DS715 możemy bezkosztowo podłączyć 2 kamery IP. W zależności od potrzeb kolejne licencje możemy dokupić w paczkach 1, 4 lub 8 kamer. Co ciekawe koszt zakupu licencji dla np. 2 paczek po 8 kamer jest niższy niż koszt zakupu rejestratora 16-kanałowego.

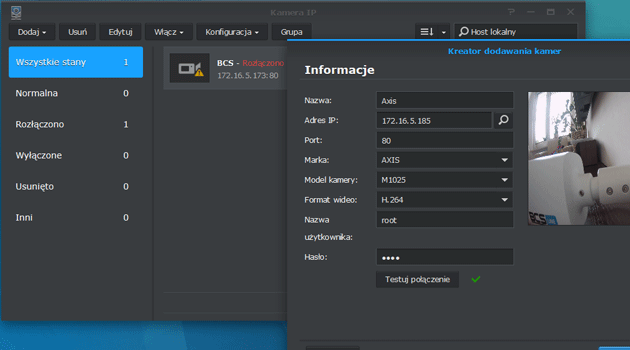

Podłączenie kamer do rejestratora jest bardzo prostą czynnością. Wystarczy wejść w menadżera i wyszukać dostępne kamery lub grupy kamer. Każdą kamerę IP można konfigurować na dwa sposoby – albo główne parametry rejestrator przejmie z ustawień kamer (konfigurowanie przez interfejs WWW) albo też definiujemy wszystkie elementy z poziomu Surveillance Station.

Oczywiście możliwości ustawienia uzależnione są od typu i rodzaju kamery (stała, obrotowa). W systemie Synology mamy pełen wpływ na podgląd i nagrywanie oraz ustawienia obrazu.

Nagrywanie można prowadzić w trybie ręcznym, ciągłym, detekcji ruchu opcjonalnie zgodnie z harmonogramem. Rejestrowany obraz prócz zapisu w rejestratorze może być również zapisywany na karty pamięci zamontowane w kamerach i odtwarzany na NVR.

W naszym przypadku wykorzystaliśmy kompatybilną z systemem kamerę AXIS M1025 oraz jedną z kamer BCS, której nie było w tabeli kompatybilności (chcieliśmy sprawdzić czy kamera będzie poprawnie funkcjonowała).

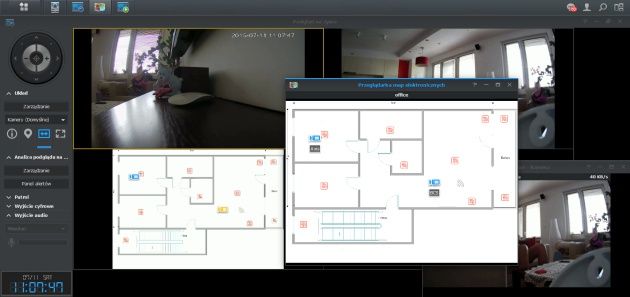

Po skonfigurowaniu kamer według własnych potrzeb możemy odtwarzać obraz na żywo bezpośrednio w przeglądarce internetowej. Do tego celu służy aplet Podgląd na żywo. W zależności od liczby kamer może definiować dowolne widoki od 1 do 64 kamer, grup kamer lub sekwencji (przełączanie widoku kamer w określonym interwale) oraz e-mapy (naniesione na plan obiektu lokalizacje kamer).

Możliwości tworzenia widoków jest bardzo wiele i zależą one przede wszystkim od sposobu monitorowania danych obszarów. Jeśli dysponujemy kamerami obrotowymi PTZ, to do sterowania nimi możemy używać dedykowanych manipulatorów lub też skorzystać z panelu znajdującego się w lewym górnym rogu ekranu Podglądu na żywo.

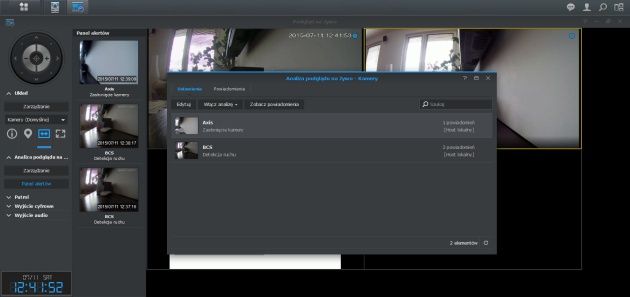

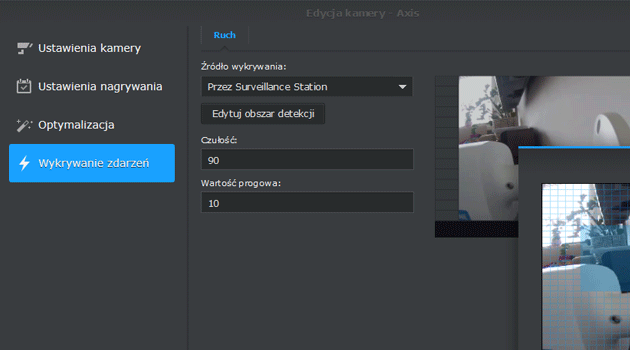

System Synology posiada również sporo możliwości związanych z alarmowaniem i wykrywaniem zdarzeń podglądu na żywo. Jednym z nich jest Analiza podglądu na żywo umożliwiająca przekazanie powiadomień w zależności od typu zdarzenia, np. zasłonięcie kamery, obcy obiekt czy detekcja ruchu. W zależności od ustawień system może wyświetlać powiadomienia, odtwarzać dźwięk i rejestrować dane zdarzenie w panelu alertów.

Dodatkowe powiadomienia mogą być wysyłane podobnie jak powiadomienia dla serwera NAS – poprzez mail, SMS czy push do aplikacji mobilnych smartfonów.

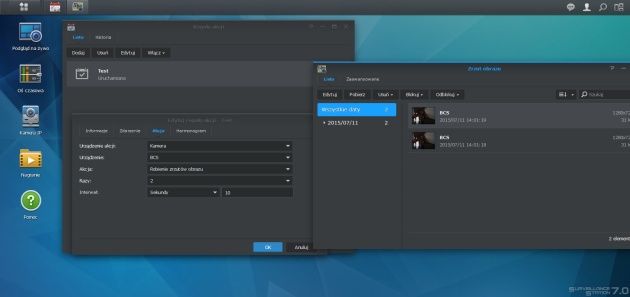

Dodatkowe funkcje związane z rejestrowaniem danych możemy rozszerzyć o reguły akcji. Pozwalają one na zautomatyzowanie niektórych działań związanych z monitorowaniem danego obszaru. Reguły akcji związane są nie tylko z kamerami, ale i systemami kontroli dostępu i innymi urządzeniami będącymi w sieci monitorującej.

Dla przykładu - gdy kamera wykryje ruch prócz rozpoczęcia nagrania może również wykonać zrzut obrazu, który możemy potem przejrzeć w aplecie Zrzut obrazu. W Synology możemy wybierać wśród 15 zdarzeń i 12 różnych akcji.

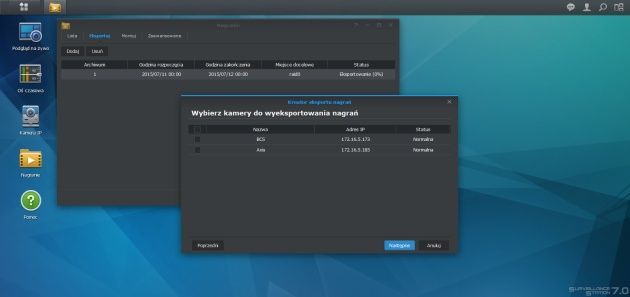

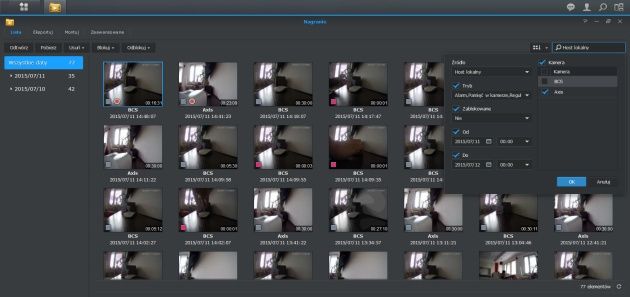

Podgląd rejestrowanych zdarzeń możemy przeglądać na dwa sposoby. Pierwszym z nich jest sekcja Nagranie. W niej możemy przeglądać zdarzenia pogrupowane po dacie lub wyszukiwać na podstawie kryteriów – np. detekcji ruchu, określonej kamery czy daty. W zakładce Eksport możemy dodatkowo wyeksportować interesujące nas nagrania do plików AVI. Wyeksportowane nagrania można również montować z powrotem do serwera NVR.

Drugim ciekawym sposobem na odtwarzanie nagrań jest Oś czasowa. Umożliwia ona przeglądanie nagrań według czasu rejestracji. Dodatkową zaletą rozwiązania jest możliwość odtwarzania wielu kamer jednocześnie, na podstawie ustalonych wcześniej widoków. Interesujące nas nagrania można zapisywać bezpośrednio na dysk twardy komputera, klikając na ikony znajdujące się w obszarze odtwarzania.

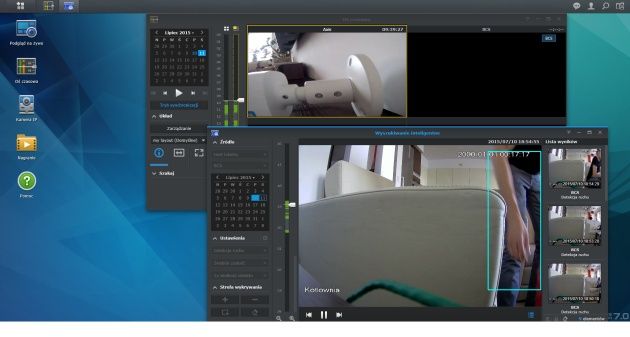

Funkcje osi czasowej można połączyć z wyszukiwaniem inteligentnym, które ułatwia znalezienie nagrań na podstawie kryteriów typu detekcja ruchu, zasłonięcie kamery czy brakujących obiektów.

W Surveillance Station nie można zapomnieć o rozbudowanych opcjach administracji. Prócz funkcji powiadomień, ustawień E-mapy, logów i licencji znajdziemy tu sekcję Dodatki. Zapewnia ona możliwość rozbudowania rejestratora o dodatkowe elementy:

• Device pack – zwiększa liczbę kamer obsługiwanych przez Synology
• VisualStation jest dodatkiem pozwalającym na zarządzanie urządzeniami VS240HD oraz VS360HD – narzędzia uzupełniające dla Surveillance Station ułatwiające zarządzanie NVR
• Joystick obsługa manipulatorów do kamer PTZ
• Axis Door Controller – kontrola czujnika drzwi Axis A1001
• CMS – to narzędzie oparte na podobnej idei, co CMS w DSM. Służy do centralnego zarządzania serwerami Surveillance Station.

Producent nie zapomniał także o możliwości ustawienia autoryzacji na wielu poziomach użytkowników. Możemy tworzyć użytkowników korzystających z systemu NVR przydzielając im dostęp do poszczególnych kamer oraz funkcji systemowych. Rozwiązanie przydatne, gdy prócz pracowników kontroli dostęp do kamer mają osoby trzecie (np. podgląd dla pracowników, ale bez możliwości odtwarzania).

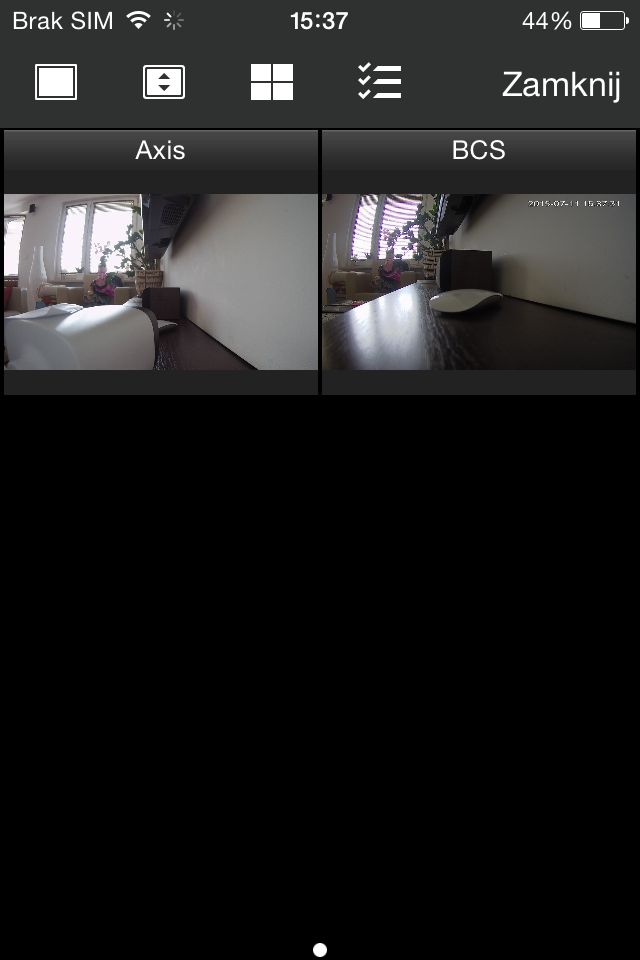

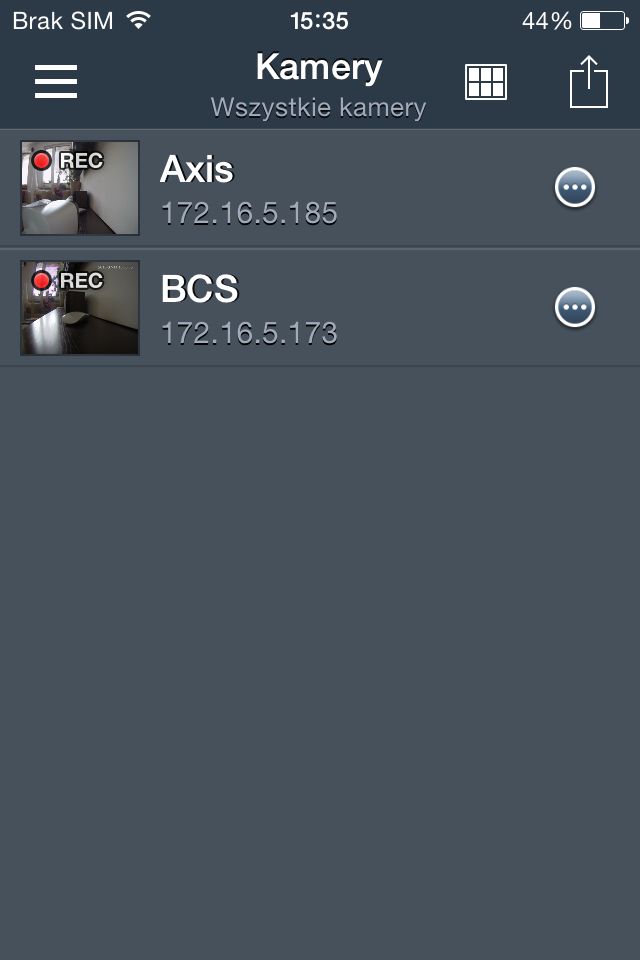

Uzupełnieniem ogromnych możliwości systemu Surveillance Station są mobilne aplikacje, które pozwalają na dostęp do podglądu kamer nawet spoza sieci LAN z użyciem QuickConnect. Co ciekawe funkcje DS cam to także możliwość odtwarzania zapisanych nagrań, zarówno w formacie H.264 jak i MJPG. Możemy również przeglądać zrzuty obrazów oraz powiadomienia.

Testy wydajnościowe serwera Synology DiskStation DS715 przeprowadziliśmy przy wykorzystaniu benchmarków ATTO Disk Benchmark, CrystalDiskMark oraz kopiując pliki z serwera i na serwer przy użyciu Eksploratora Windows (SMB, iSCSI). Procedura kopiowania obejmowała próby przeprowadzone trzykrotnie:

• kopiowanie na serwer i pobieranie z serwera jednego pliku o wielkości 2 GB
• kopiowanie na serwer i pobieranie z serwera 1000 plików o wielkości 2 MB każdy
• kopiowanie na serwer i pobieranie z serwera 10000 plików o wielkości 2 KB każdy

Platformą sprzętową do testów protokołów SMB, iSCSI był serwer HP ProLiant MicroServer N36L ze skonfigurowaną macierzą RAID 0

• System operacyjny: Windows Server 2008 R2
• Procesor AMD Athlon DualCore 1,3 GHz
• Pamięć RAM: 8 GB
• Dysk twardy: macierz RAID 0
• Sieć ethernet: 2x1 Gbps (połączenie 1000 Mbps, full duplex, link aggregation 802.3ad)

Elementem łączącym komputer oraz serwer NAS był przełącznik sieciowy Netgear M4100 (GSM7224). Połączenie gigabitowe pomiędzy platformą testową, a przełącznikiem sieciowym pracowało w LACP 802.11ad. Testy DS715 przeprowadziliśmy z wykorzystaniem interfejsu bond oraz aktywnym LACP na switchu.

*nd = nie dotyczy

Choć DiskStation DS715 jest przeznaczony do użytku domowego lub małego biura to wydajność rozwiązania stoi na dość wysokim poziomie. Jeśli weźmiemy pod uwagę wykorzystanie jednego interfejsu sieciowego to szybkości kopiowania danych z wykorzystaniem protokołu CIFS/SMB przekraczają 110 MB/s. Choć DS715 nie jest wyposażony w typowe mechanizmy wspomagające wirtualizację (tak jak np. model DS715+) to i tak bez problemu możemy pokusić się o wykorzystanie NAS-a do obsługi protokołu iSCSI.

Szybkości dochodzące do 100 MB/s wystarczą do wykorzystania DS715 jako miejsce dla maszyn dowolnego hypervisora. Nie możemy narzekać na szybkość transmisji danych poprzez porty USB 3.0. Odczytując dane z dysków USB możemy liczyć na wartość blisko 90 MB/s. W zapisie jest o 20 MB/s mniej. Testy syntetyczne potwierdzają wyniki testów praktycznych.

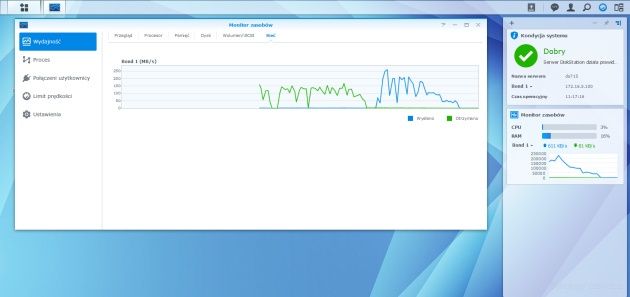

W środowiskach gdzie serwer NAS będzie mocno obciążony warto wykorzystać dwa interfejsy sieciowe i skonfigurować tzw. „bond”. To połączenie dwóch kart sieciowych NAS-a zwiększających jego ogólną przepustowość. Producent deklaruje, że maksymalna przepustowość urządzenia w sieci LAN to blisko 220 MB/s w kierunku odczyt i około 145 MB/s w kierunku zapis na NAS.

Ten fakt potwierdziły nasze testy, w których wykorzystaliśmy 3 zestawy serwerów, które jednocześnie zapisywały a następnie odczytywały dane. Średni transfer poszczególnych serwerów prezentuje poniższe zestawienie. Jak widać testy potwierdzają deklaracje producenta. W naszym przypadku udało się osiągnąć sumaryczną przepustowość pobierania na poziomie blisko 209 MB/s oraz wysyłania 135 MB/s.

Synology DiskStation DS715 śmiało można określić wielofunkcyjnym rozwiązaniem sieciowej pamięci masowej dla domu i biura. W parze z bardzo dobrą wydajnością jak na tą klasę serwera NAS otrzymujemy prosty w użyciu, ale jednocześnie zaawansowany serwer do współdzielenia plików. Powierzchnia dyskowa dwuzatokowego NAS-a może zostać rozbudowana o jednostkę rozszerzającą.

System DSM oraz zunifikowane pod względem wyglądu i obsługi pakiety – tak jak omówiony szerzej Surveillance Station charakteryzują się niezwykłą intuicyjnością i prostotą. Obsługa wielu dodatkowych narzędzi pozwala na wykorzystanie jednego urządzenia do wielu różnych celów – co przekłada się na niższy koszt, niż w przypadku zakupu wielu urządzeń i funkcjonalności.

• Bardzo dobra wydajność sieciowa
• Prosty interfejs DSM
• Bogaty pakiet narzędzi dodatkowych
• Prosty w obsłudze system NVR

• Dość znaczny koszt początkowy – zakup serwera oraz dysków
