TSMC zapowiada wdrożenie 5 nm litografii w 2020 roku

Badania nad wdrożeniem technologii 5 nm EUV rozpoczęły się już w ubiegłym roku, ale jej wdrożenie ma nastąpić dopiero w 2020 roku.

Paweł Maziarz

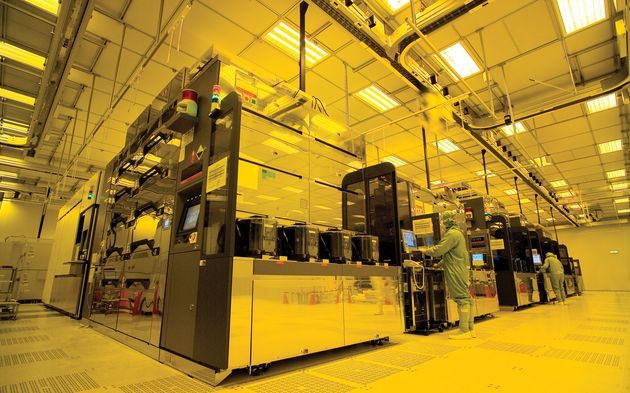

TSMC Fab - wnętrze fabryki układów scalonych

Przejście na niższą litografię pozwala uzyskać niższy pobór mocy i wyższą wydajność, ale jej wdrożenie wymaga wnikliwych badań i często jest okupione problemami. Koncern TSMC (Taiwan Semiconductor Manufacturing Company) nie ma jednak zamiaru spoczywać na laurach i już zapowiedział wdrożenie technologii 5 nm.

Obecnie koncern jest przygotowany do produkcji układów scalonych w technologii 16 nm FinFET, aczkolwiek jeszcze w tym kwartale planuje uruchomić linię zdolną do produkcji układów w 10 nm. Również w tym roku powinniśmy się spodziewać wdrożenia technologii 16 nm FFC (FinFET Compact).

W 2018 roku producent planuje rozpocząć produkcję układów w 7-nanometrowej litografii, natomiast na dwa lata później chce rozpocząć produkcję w 5-nanometrowej. Warto jednak podkreślić, że badania nad wdrożeniem 5-nanometrowej litografii prowadzone są już od ubiegłego roku i zostanie tutaj zastosowana technologia Extreme Ultraviolet (EUV).

Dr. Mark Liu zapowiedział również, że jego firma chciałaby objąć pozycji lidera rynku i w tym roku przejąć 70% światowej produkcji układów w technologii 14/16 nm (co ma stanowić wzrost o 40% względem udziałów z 2015 roku). Plany są ambitne, ale Intel, GlobalFoundries i Samsung zapewne nie oddadzą tak łatwo swoich udziałów.

Źródło: DigiTimes
