Czy wzmocnienie slotów PCI-Express rzeczywiście coś daje?
Redaktorzy z serwisu JagatReview przeprowadzili nietypowy test, gdzie sprawdzili skuteczność wzmocnienia złączy PCIe.

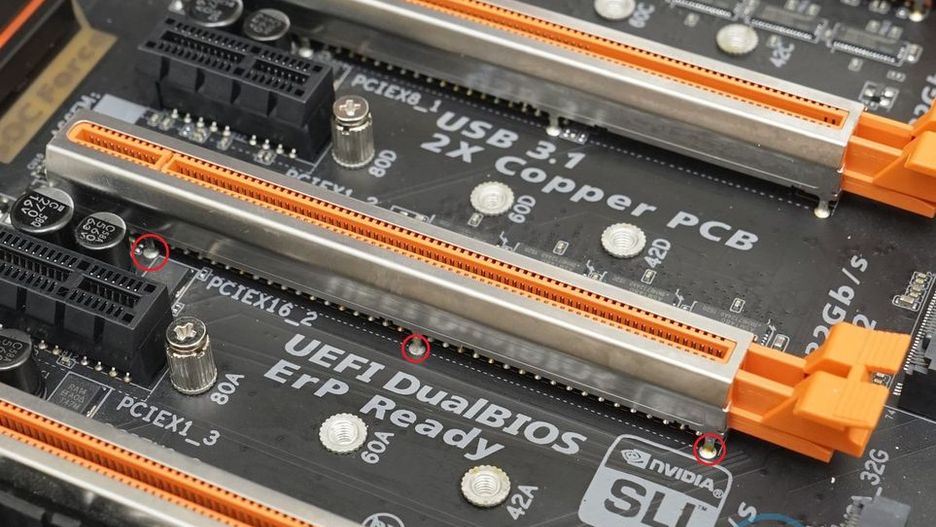

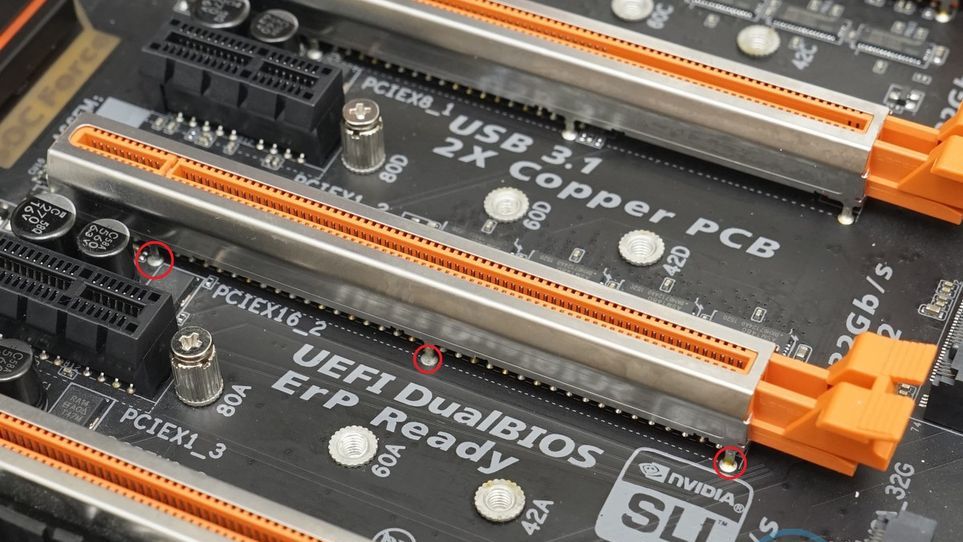

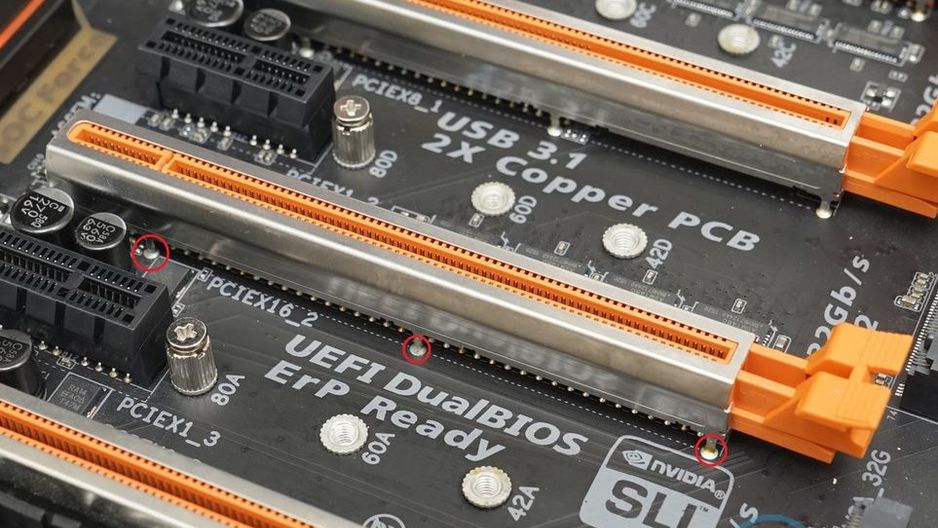

Wzmocnienie złaczy obejmuje metalową obudowę oraz dodatkowe punkty mocowania do laminatu
Producenci płyt głównych stale opracowują nowe rozwiązania, które wpływają nie tylko na funkcjonalność i wygląd komputera, ale też na bezpieczeństwo podzespołów – przykładem tutaj może być wzmocnienie slotów PCI-Express, mające zapobiegać uszkodzeniom złączy i kart graficznych. Czy nowe rozwiązanie rzeczywiście coś daje, czy to może tylko chwyt marketingowy?
Płyty główne ze wzmocnionymi złączami można spotkać w ofercie już praktycznie wszystkich najważniejszych producentów – na ogół są to high-endowe modele, na których będą instalowane topowe, a więc zwykle też masywne karty graficzne. Co prawda każda firma ma inną nazwę owego rozwiązania, ale we wszystkich przypadkach sprowadza się ono do metalowego wzmocnienia złącza PCI-Express x16 i dodatkowych punktach mocowania, co w efekcie ma zapobiegać wyrwaniu go z laminatu płyty oraz nadmiernemu wyginaniu się laminatu samej karty graficznej.

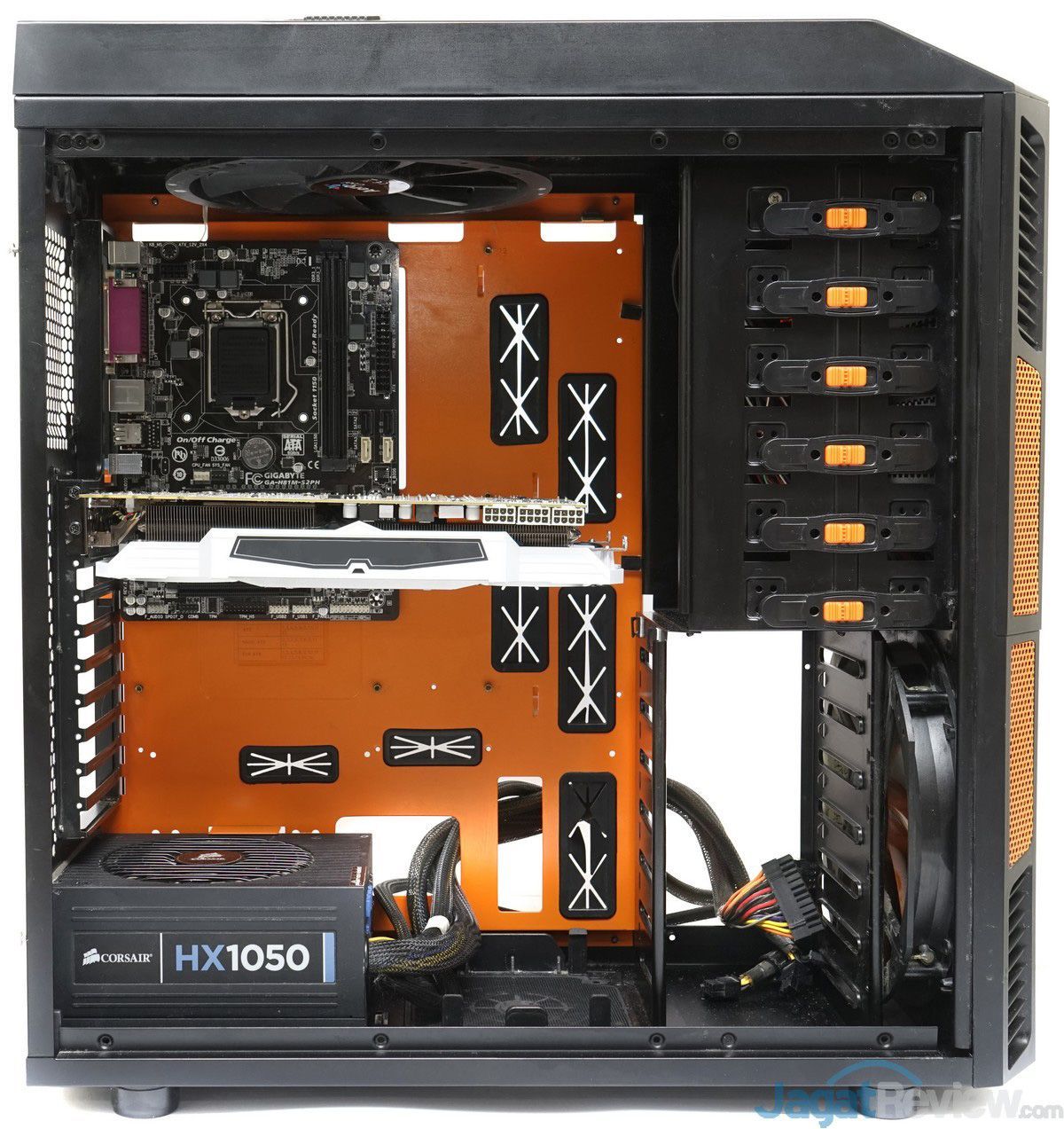

Redaktorzy z serwisu JagatReview postanowili sprawdzić czy wzmocnienie złączy PCI-Express rzeczywiście coś daje. Za przykład wzięli płyty główne Gigabyte GA-H81M-S2PH (bez wzmocnienia) i Gigabyte GA-Z170X-SOC Force (ze wzmocnieniem), a także karty graficzne AMD Radeon HD 5970 (jedną z dłuższych konstrukcji z płytką backplate) i Galax GeForce GTX 980 Ti HOF GOC (też masywną konstrukcję, ale już bez płytki backplate). Karty graficzne dociążono butelką wody wadze 500 gramów.
| Scenariusz | Wysokość laminatu - płyta ze wzmocnieniem PCIe | Wysokość laminatu - płyta bez wzmocnienienia PCIe | Różnica |
| Karta z backplate | 316 mm | 314,5 mm | 1,5 mm |
| Karta bez backplate | 309 mm | 305 mm | 4 mm |
| Karta z backplate + butelka | 316 mm | 313,5 mm | 2,5 mm |
| Karta bez backplate + butelka | 306 mm | 300 mm | 6 mm |

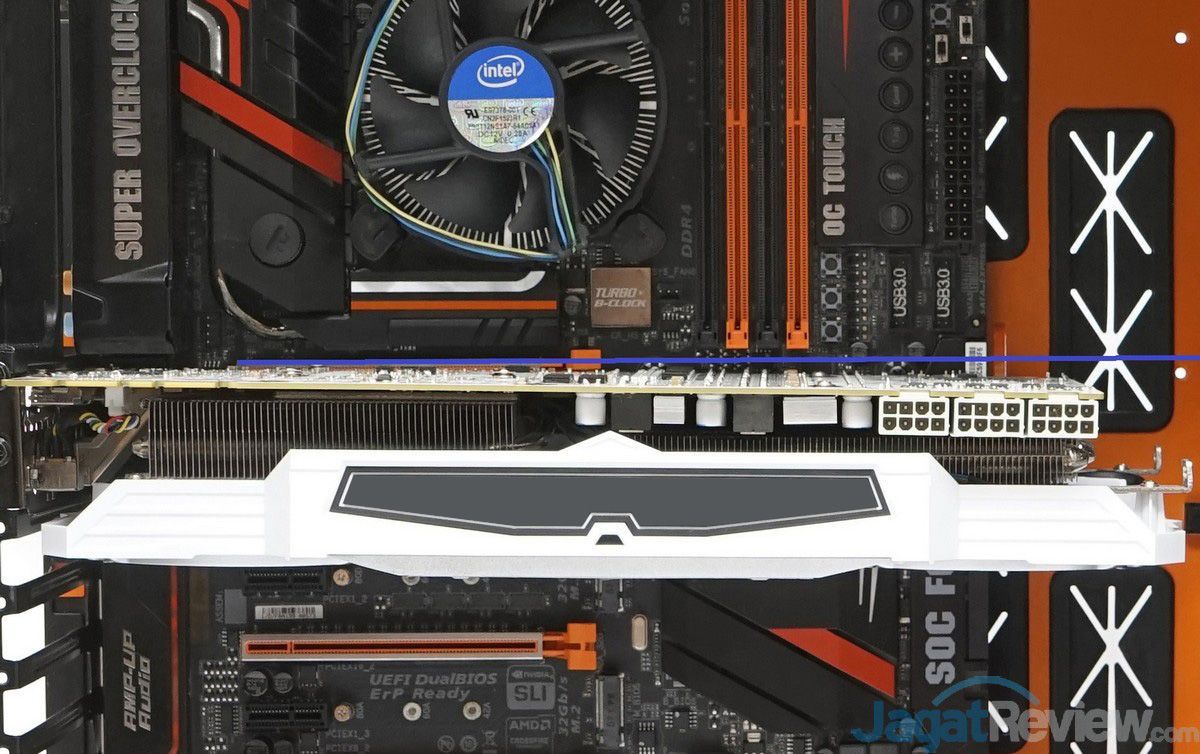

Wyniki były jasne do przewidzenia. Dodatkowe wzmocnienie slotu PCIe rzeczywiście zredukowało naprężenia laminatu – szczególnie to widać na przykładzie karty bez płytki backplate dodatkowo dociążonej butelką wody, gdzie różnica w położeniu końca PCB wynosi aż 6 mm.
Nadmiernie naprężenie karty graficznej może powodować problemy z działaniem komputera, a w skrajnych przypadkach nawet trwałe uszkodzenie płyty głównej lub karty graficznej. Mimo wszystko są to sporadyczne przypadki, gdyż podzespoły projektowane są w ten sposób, że niewielkie wygięcia nie mają tutaj większego znaczenia. Zainteresowanych szczegółami odsyłamy do artykułu na portalu JagatReview (w języku angielskim).
Źródło: JagatReview
