Chieftec Smart GPS-500C – test całkowicie pasywnego zasilacza

Chieftec jest jedną z najlepiej rozpoznawanych firm na rynku zasilaczy komputerowych, a w jego ofercie znajdziemy najróżniejsze konstrukcje – począwszy od jednostek redundantnych dla serwerów, przez podstawowe modele dla mniej wymagających klientów, a na potężnych „elektrowniach” dla graczy kończąc. Pośród nich obecna jest również seria Smart, do której należą dosyć nietypowe zasilacze – m.in. SFX i TFX dla mniejszych komputerów.

Nas zainteresował jednak model GPS-500C, a więc jednostka całkowicie pasywna – nowość w ofercie tajwańskiego producenta. Konstrukcja ta powinna więc zainteresować składających całkowicie bezgłośny komputer, gdzie nie uświadczymy nawet najmniejszego i najcichszego wentylatora. Wszystko przy odpowiedniej mocy, aby zasilić konfigurację sprzętową z całkiem wydajnym procesorem oraz dwiema średniej klasy kartami graficznymi.

W teorii konstrukcja ta wydaje się więc całkiem atrakcyjną propozycją. Czy tak będzie w praktyce? Dowiemy się w niniejszej recenzji.

• AMD Catalyst 12.10 WHQL

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Chieftec Smart GPS-500C dotarł do nas ciemnym, kartonowym opakowaniu, na którym zamieszczono jego podstawową specyfikację. W zestawie znaleźliśmy futerał z modularnymi wiązkami, kabel zasilający o długości 1,5 metra, szybkośrubki montażowe oraz instrukcję obsługi (bez tłumaczenia na język polski). Warto również wspomnieć, iż opisywana jednostka nie jest autorskim projektem tajwańskiego producenta, a lekko zmodyfikowanym modelem Super Flower Golden Silent SF-500P14FG - występującym również pod oznaczeniem KINGWIN Stryker STR-500 oraz Rosewill SilentNight 500 W. Niestety wszystkie trzy konstrukcje nie są dostępne na naszym rynku, a zainteresowani nimi klienci muszą ograniczyć się do propozycji firmy Chieftec (lub zakupić bliźniaczy model za granicą).

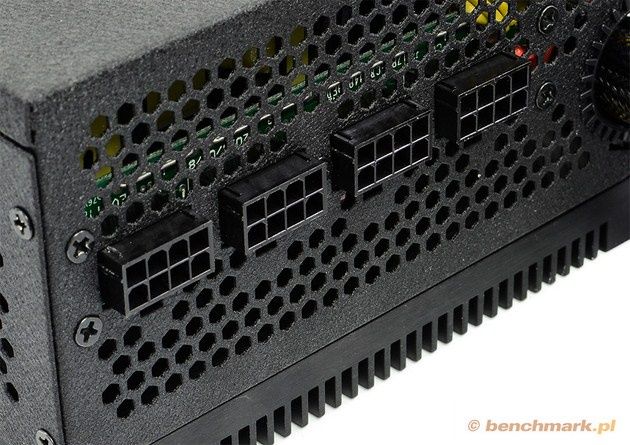

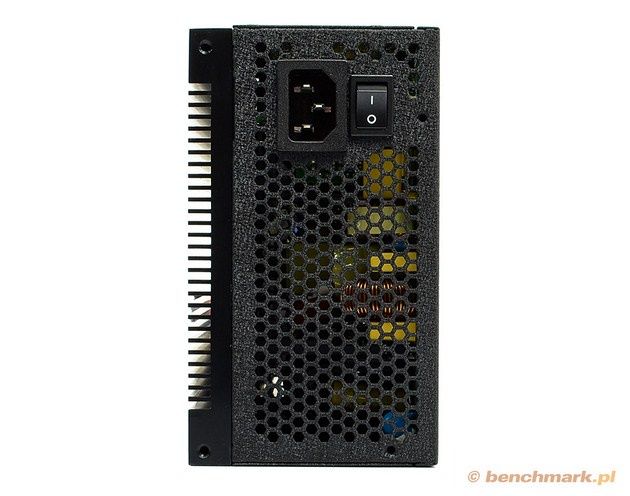

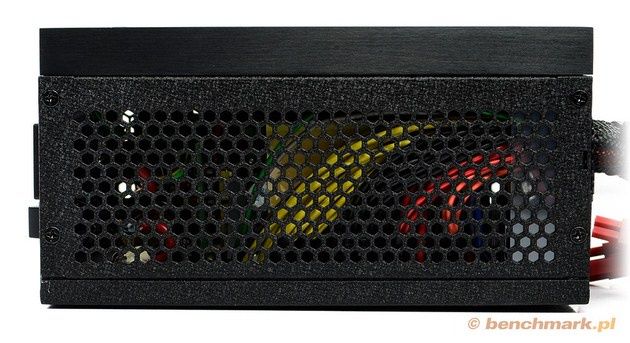

Sam zasilacz waży niemałe 3 kilogramy i ma wymiary 170 x 150 x 86 mm – jest zatem o 10 mm krótszy od standardowych modeli. Jego obudowa została pokryta czarnym, lekko chropowatym lakierem, który bardzo ciekawie wygląda i w pewnym stopniu jest odporny na zarysowania. Na wszystkich bocznych ściankach znalazły się otwory o strukturze plastra miodu, natomiast na tylnej dodatkowo umieszczono gniazdo sieciowe i włącznik, a na przedniej cztery gniazda do wpięcia modularnego okablowania.

Chłodzeniem jednostki zajmuje się… no właśnie, należy ona do całkowicie pasywnych konstrukcji. Oznacza to zatem, że nie znajdziemy tutaj nawet najmniejszego wentylatora, a ciepło odprowadzane jest poprzez liczne otwory w obudowie oraz spory radiator, pełniący również rolę górnej ścianki – została ona połączona grubymi termopadami z mniejszymi radiatorami wewnątrz jednostki, które z kolei stykają się z mocno nagrzewającymi się elementami elektronicznymi (tranzystory mocy i diody Schottky'ego). Niewątpliwie duże znaczenie ma tutaj również jakość zastosowanych komponentów (w tym także japońskie kondensatory firmy Nippon Chemi-Con o wytrzymałości termicznej 105 °C) oraz wysoka sprawność zasilacza – o tym jednak za chwilę.

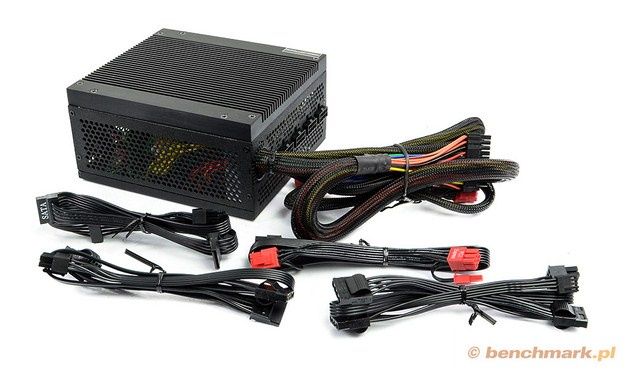

Jak już wcześniej wspominaliśmy, GPS-500C charakteryzuje się częściowo modularnym okablowaniem. Stałe wiązki zostały zabezpieczone nylonowym oplotem, a zaliczamy do nich:

• ATX 20+4-pin o długości 500 mm
• EPS 4+4-pin o długości 600 mm
• 2x PCI-E 6+2-pin o długości 600 mm (druga wtyczka oddalona o 100 mm)

Natomiast do modularnych (z płasko ułożonymi przewodami):

• 2x PCI-E 6+2-pin o długości 600 mm (druga wtyczka oddalona o 100 mm)
• 4x SATA o długości 890 mm (kolejne wtyczki oddalone co 130 mm)
• 2x MOLEX + 2x SATA o długości 890 mm (kolejne wtyczki oddalone co 130 mm)
• 3x MOLEX + FDD o długości 890 mm (kolejne wtyczki oddalone co 130 mm)

Wszystkie wtyczki zasilające zostały podpisane, a EPS 4+4-pin i PCI-E 6+2-pin dodatkowo oznaczone innym kolorem (odpowiednio niebieskim i czerwonym). Trzeba zatem przyznać, iż aspekt okablowania został tutaj dokładnie przemyślany i nie mamy do niego żadnych zastrzeżeń.

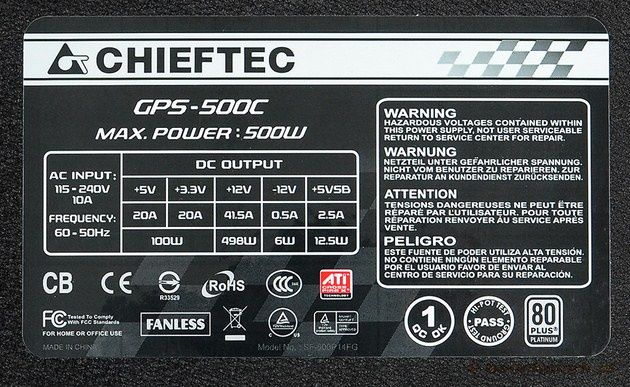

Na dolnej ściance znalazła się tabliczka znamionowa, która prezentuje się następująco:Zasilacz został wyposażony w jedną linię 12 V o obciążalności 498 W (41,5 A) – nie mamy zatem żadnych uwag odnośnie rozdysponowania mocy na poszczególne podzespoły komputera. Jeżeli natomiast chodzi o mniej ważne linie, to 3,3 V i 5 V łącznie mogą dostarczyć 100 W mocy, -12 V - 6 W mocy, a 5V SB - 12,5 W.

​Wykres przedstawiający sprawność zasilacza Chieftec Smart GPS-500C - stosunek mocy dostarczanej do komputera (Outputs Watts) do mocy pobieranej przez zasilacz (Input Watts)

Sprawność jednostki została potwierdzona certyfikatem 80 PLUS Platinum i według producenta wynosi 90% przy 20% obciążenia, 92% przy 50% obciążenia oraz 89% przy 100% obciążenia. W rzeczywistości są to jednak wartości graniczne dla tego certyfikatu, a z informacji organizacji Plug Load Solutions (zajmującej się przyznawaniem odznaczeń z serii 80 PLUS) możemy się dowiedzieć, iż wynoszą one odpowiednio 91,47%, 92,83% oraz 90,77% - są zatem nawet trochę większe niż twierdzi producent.

Nad bezpieczeństwem modelu czuwa następujący komplet zabezpieczeń:

• przeciążeniowe (OPP) - zabezpiecza przed przeciążeniem zasilacza, gdy całkowita pobierana moc jest wyższa niż obciążenie maksymalne
• niedomiarowo-napięciowe (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach spadnie poniżej określonego limitu
• nadmiarowo-napięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• zwarciowe (SCP) - to zabezpieczenia zapobiega uszkodzeniu zasilacza podczas awarii

GPS-500C jest zgodny także z następującymi standardami i dyrektywami: TÜV, CB, CE, FC oraz RoHS.

Testy poboru mocy przeprowadziliśmy podczas pięciu typowych sytuacji dla użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VideoLAN 2.0.4
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w wymagającej grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego wykorzystania procesora, karty graficznej oraz procesora i karty graficznej – do ich obciążenia użyliśmy aplikacji OCCT 4.3.2 oraz Furmark 1.10.3. Warto jednak zaznaczyć, iż pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz.

Wysoka sprawność modelu GPS-500C przekłada się na jego bardzo niski pobór mocy. W mniej wymagających trybach plasuje się on na szczycie naszej listy, natomiast przy bardziej wymagających zaraz za jednostką High Power Astro PT 700 W – również posiadający certyfikat 80 PLUS Platinum, lecz w danej sytuacji charakteryzującą się minimalnie większą sprawnością.

Przy maksymalnych obciążeniach mamy do czynienia z tą samą sytuacją – testowany zasilacz uplasował się zaraz za modelem High Power Astro PT 700 W.

Warto również wspomnieć, iż w najbardziej wymagającym trybie (obciążenie CPU + GPU) zasilacz bez problemu poradził sobie z odprowadzeniem energii cieplnej – jego obudowa (a zwłaszcza górny radiator) była tylko trochę nagrzana.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Dopuszczalne wartości napięć normy ATX

Norma ATX zakłada 5-procentową tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Chieftec Smart GPS-500C dostarcza do komputera lekko zawyżone napięcia, lecz bez problemu mieszczą się one w granicach normy ATX. Obciążenie platformy powoduje ich minimalny spadek – wyjątkiem jest tutaj linia 12 V na złączu MOLEX, gdzie nie zaobserwowaliśmy jakiejkolwiek zmiany wartości.

Chieftec Smart GPS-500C to specjalny zasilacz, który możemy polecić osobom składającym bezgłośny komputer o całkiem dobrej wydajności. Standardowy wentylator został tutaj zastąpiony przez spory radiator, bez problemu dający sobie rady nawet przy mocnym obciążeniu wymagającej platformie sprzętowej – przykładem tutaj może być nasz procesor AMD FX-8150 oraz 2-procesorowa karta graficzna HIS Radeon HD 5970. Niewątpliwie bardzo duże znaczenie ma tutaj również wysoka sprawność jednostki, która została potwierdzona certyfikatem 80 PLUS Platinum i wynosi 90-92%. Oznacza to zatem, że tylko 8-10% pobieranej mocy jest zamieniane (a właściwie tracone) w ciepło.

Jakość wykonania jednostki nie budzi żadnych zastrzeżeń. Jej obudowa ma ciekawą, lekko chropowatą fakturę, dzięki czemu nie jest tak bardzo podatna na zarysowania. Długość przewodów nie powinna sprawiać problemów w większych obudowach, a możliwość odpięcia mniej ważnych wiązek sprawdzi się w tych mniejszych i ciaśniejszych. Z kolei udostępnione wtyczki pozwolą zasilić całkiem wydajną konfigurację – w teorii nawet z dwoma akceleratorami graficznymi ze średniej półki. Całość uzupełnia podstawowy komplet zabezpieczeń.

Jak przystało na niszowy produkt, cena zasilacza niestety nie należy do najniższych – w zachodnich sklepach został on wyceniony na równowartość około 600 złotych, natomiast w naszym kraju najprawdopodobniej przyjdzie nam za niego zapłacić około 100 złotych więcej.
