MODYFIKACJA

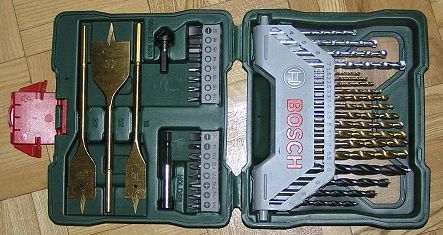

Do przeprowadzenia modyfikacji będą potrzebna wiertarka z wiertłami do metalu i papier ścierny. Jeśli mamy już wiertarkę to koszt wykonania modyfikacji będzie symboliczny ;)

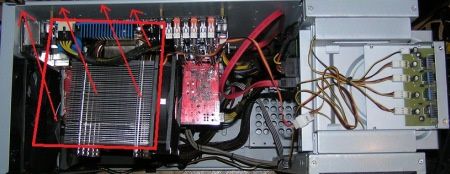

Oto wnętrze obudowy Sharkkon Rebel 12 i miejsce gdzie będzie umiejscowiony wentylator:
Jak widać będzie on wywiewał ciepłe powietrze z Mugena i sekcji zasilania poza obudowę.

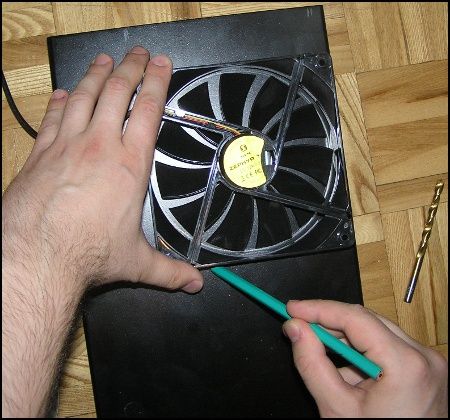

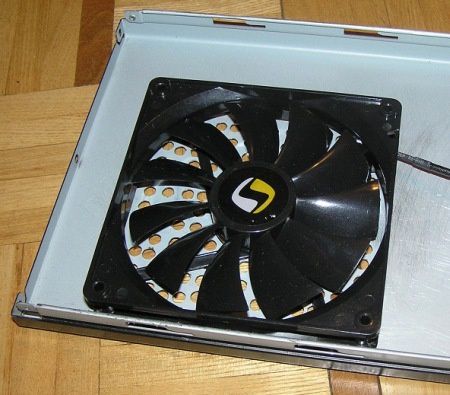

Po zdjęciu górnej pokrywy obudowy trzeba odrysować na niej kontury wentylatora jaki będzie umieszczony (tutaj Zephyr 140mm):

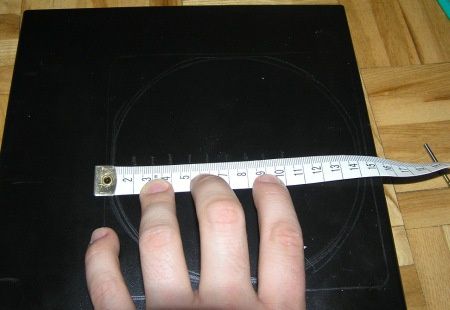

Trzeba przy tym uważać, żeby nie poruszyć wentylatorem - wtedy obrys będzie w miarę dokładny. Następnie trzeba zaznaczyć odstęp miedzy kolejnymi otworami. Ja zastosowałem kratki w odstępie 1cm.

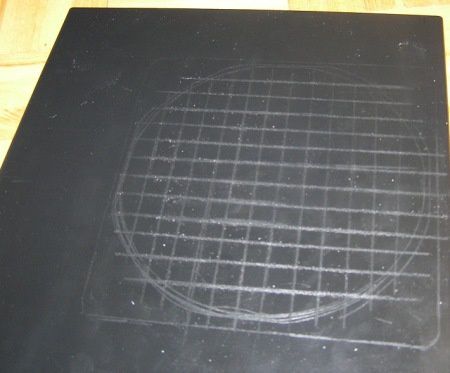

Poza kończeniu rysowania odstępów można zobaczyć kratkę na całej powierzchni obrysu przyszłego wylotu powietrza:

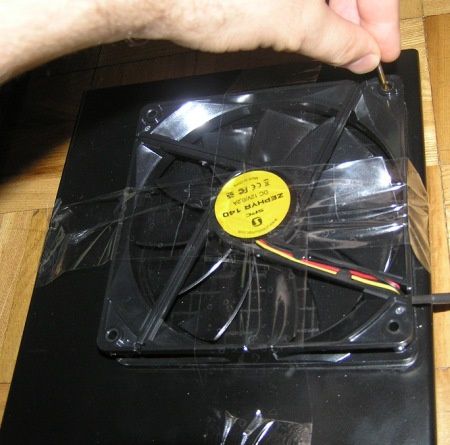

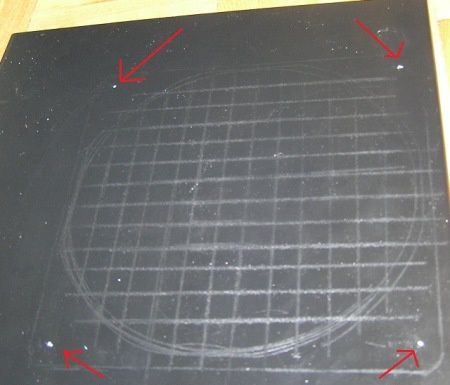

Kolejnym krokiem jest zaznaczenie czterech otworów na mocowanie wentylatora. Trzeba to wykonać bardzo precyzyjnie, inaczej nie będzie możliwe przykręcenie wszystkich wkrętów. Dlatego też do tej operacji przykleiłem wentylator taśmą klejącą. Po przytwierdzeniu Zephyra zaznaczyłem wiertłem na obudowie gdzie będą otwory na wkręty.

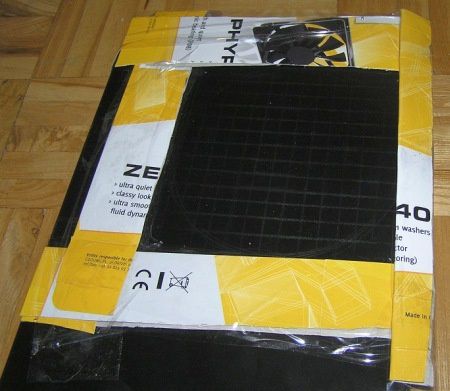

Aby zminimalizować ryzyko porysowania obudowy przykleiłem taśmą tekturę do granic obszaru roboczego.

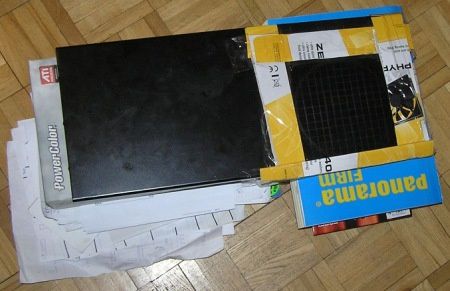

No to do dzieła! Pokrywę obudowy położyłem na książce telefonicznej (a pod nią polecam rozłożyć jakąś folię). Dzięki temu nie przewiercę się do podłogi ;)

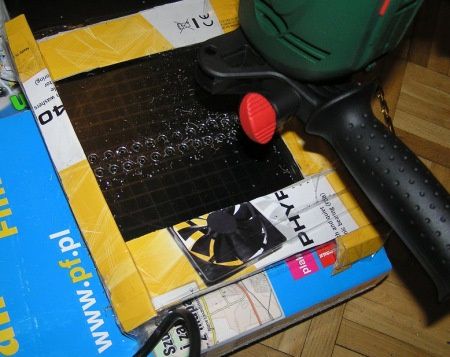

Najpierw wywiercamy w każdej kratce małe otwory - łatwiej jest wycelować i mamy potem łatwiejsze wiercenie większych otworów. Jeśli od razu wywiercimy duże otwory to bardzo łatwo o zsunięcie się wiertła i zrobienie rys na obudowie, a tego raczej każdy chciałby uniknąć...
Wiercić należy koniecznie od strony lakieru - w przeciwnym wypadku strzępy metalu zostaną po "ładniejszej" stronie i usunięcie ich nie będzie tak proste.

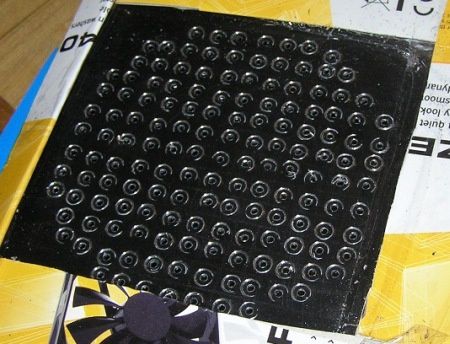

Gdy już małe otwory są wywiercone można się zabrać za większe :)

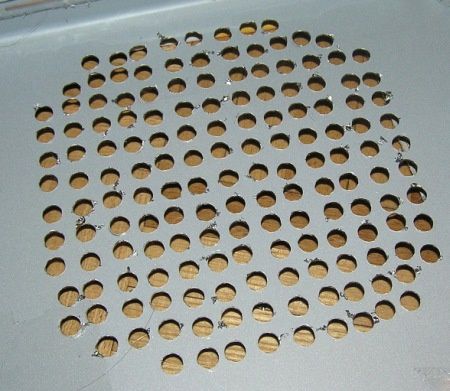

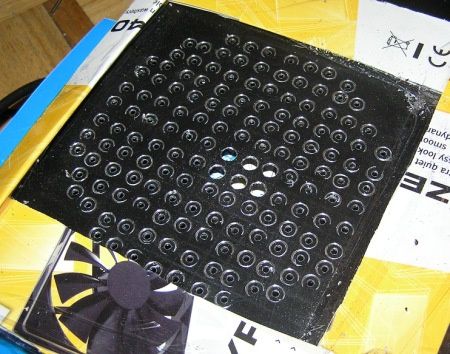

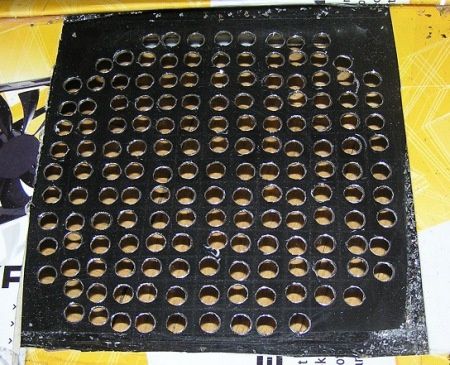

Tak to wygląda od drugiej strony:

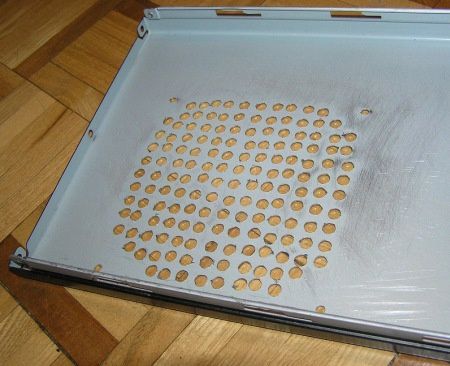

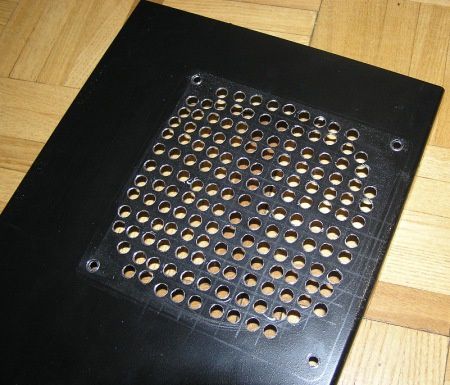

Po zdjęciu ochronnej tektury:

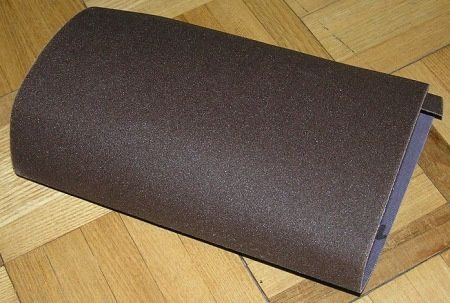

Powierzchnia od spodu jest trochę postrzępiona, dlatego można ją przytrzeć papierem ściernym (jak na załączonym zdjęciu).

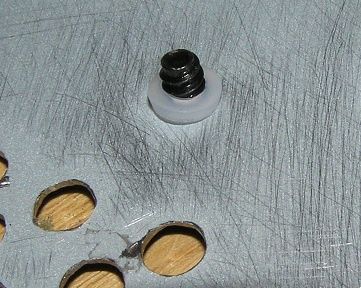

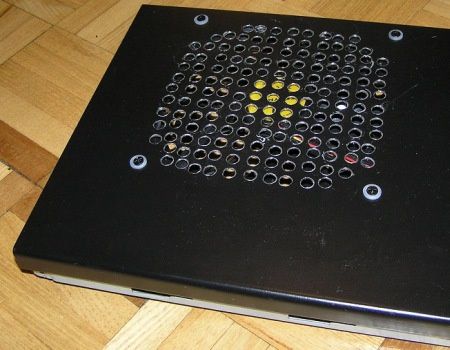

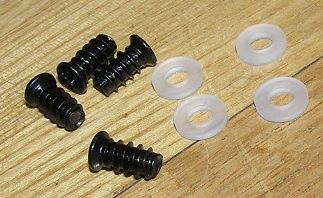

Do zamocowania wentylatora użyłem czarnych wkrętów i po dwie silikonowe podkładki na każdy wkręt dla zminimalizowania drgań.
Podkładkę zamontowałem miedzy wentylatorem a blachą oraz między wkrętem,a blachą na górze.

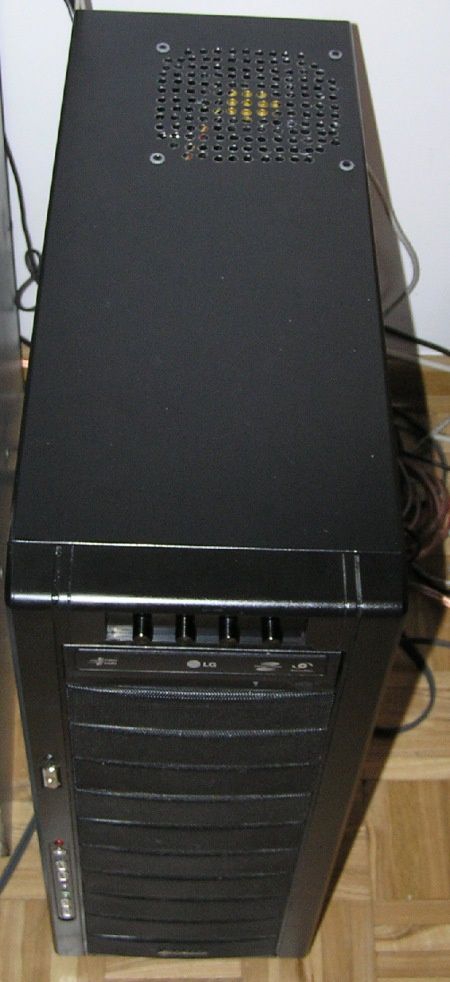

Tak prezentuje się efekt końcowy:
PODSUMOWANIE
Modyfikacja jest tania, ale należy posiadać pewne minimalne umiejętności w posługiwaniu się wiertarką. Czy było warto? Moim zdaniem tak - temperatura procesora spadła o kilka stopni, a z nowo powstałego wylotu czuć ciepłe powietrze. Cała modyfikacja zajęła mi jakąś godzinę.
W operacji ucierpiała jedynie książka telefoniczna, która chyba już mi się nie przyda...
