Już od jakiegoś czasu w ofercie firmy Gigabyte można znaleźć płyty główne przeznaczone dla overclockerów. Wygląda na to, że tradycja ta zostanie zachowana także w przypadku nadchodzących modeli pod procesory Intel Haswell – prototyp takiej konstrukcji można było zobaczyć na odbywających się właśnie targach CeBIT 2013.

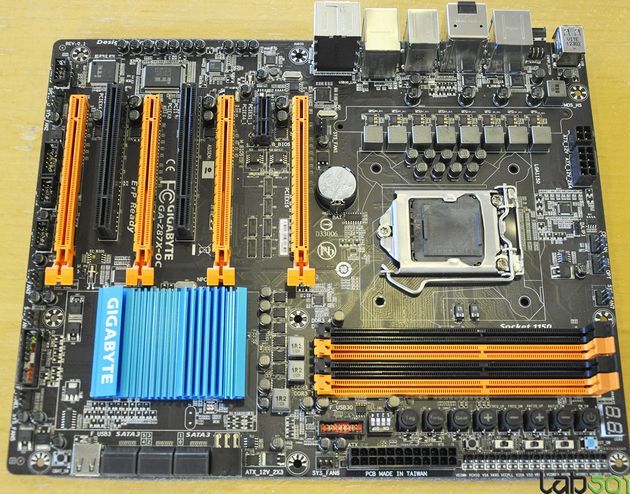

Nowy model nosi oznaczenie GA-Z87X-OC i bazuje na trochę większym laminacie niż standardowy ATX. Nad podstawką LGA 1150 umieszczono 8-fazową sekcję z tranzystorami DrMOS firmy International Rectifier. Dla pamięci operacyjnej udostępniono cztery sloty.
Pod nimi znalazła się sekcja dla zaawansowanych overclcokerów – umieszczono w niej punkty pomiarowe napięć, przyciski do podkręcania procesora (m.in. zwiększania mnożnika i taktowania magistrali BCLK), przyciski do włączania i restartowania komputera, przełączniki do wyłączania poszczególnych złącz PCI-Express x16, przełącznik do aktywowania trybu LN2 oraz wyświetlacz kodów POST.
Dla kart rozszerzeń udostępniono cztery złącza PCI-Express x16 (działające w trybie x16/x4/x8/x4), dwa PCI-Express x1 oraz jedno zwykłe PCI. Niżej znalazł się chipset Intel Z87 (w finalnej wersji najprawdopodobniej zostanie on przykryty bardziej dopasowanym radiatorem), który obsługuje sześć gniazd SATA 6 Gb/s i pinowe złącze USB 3.0. Na uwagę zasługuje również port USB 2.0 oraz 6-pinowe gniazdo dodatkowego zasilania – obydwa te elementy powinny się sprawdzić podczas ekstremalnego podkręcania podzespołów komputerowych.
Tylny panel płyty głównej szczelnie obsadzono złączami, a należy do nich m.in. sześć portów USB 3.0, dwa wyjścia HDMI i jedno wyjście DisplayPort.
Źródło: lab501
