Udoskonalony zasilacz Chieftec A-135 APS-750CB

Tajwańska firma Chieftec głównie znana jest z produkcji zasilaczy i obudów komputerowych. Dosyć niedawno zaprezentowała ona odświeżoną serię zasilaczy A-135 (o czym z resztą informowaliśmy w dziale aktualności), które raczej zaliczają się do średniej półki i przeznaczone są dla średnio wymagających klientów. Postanowiliśmy zatem sprawdzić, jak sprawują się nowe modele i czy rzeczywiście można je polecić docelowej grupie odbiorców.

Nową serię A-135 można podzielić na dwie grupy – niemodularne jednostki o mocy 400-650 W, a także częściowo modularne o mocy 550-1000 W. Wszystkie modele, w przeciwieństwie do swoich poprzedników, oferują kompatybilność z nowymi procesorami Intel Haswell, sprawność powyżej 85% (potwierdzoną certyfikatem 80 PLUS Bronze) i są chłodzone 140-milimetrowym wentylatorem.

W nasze ręce trafiła częściowo modularna jednostka APS-750CB o mocy 750 W. Jesteście zainteresowani jak się sprawuje? W takim razie zapraszamy do recenzji!

• AMD Catalyst 13.4 WHQL

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

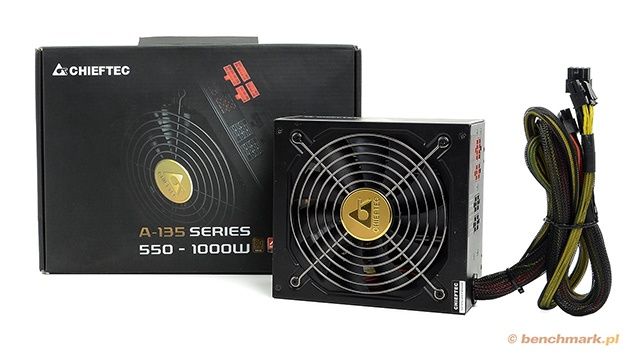

Zasilacz dotarł do nas w ciemnym opakowaniu, z którego właściwie nie możemy się za wiele dowiedzieć. Na jego wyposażenie składają się modularne wiązki, przewód zasilający o długości 1,5 metra, komplet śrubek montażowych, a także instrukcja obsługi w 21 językach (w tym po Polsku z drobnymi błędami w tłumaczeniu i specyfikacji).

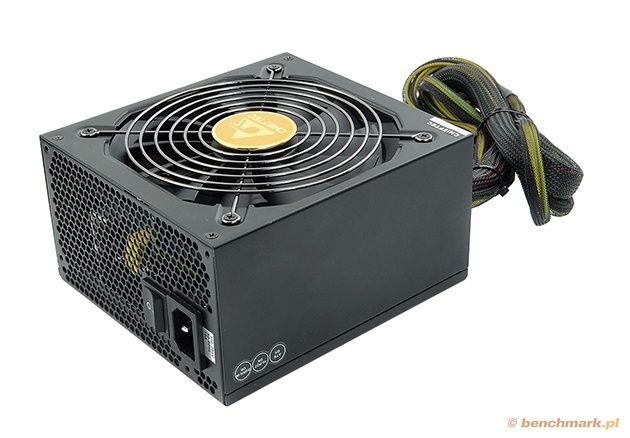

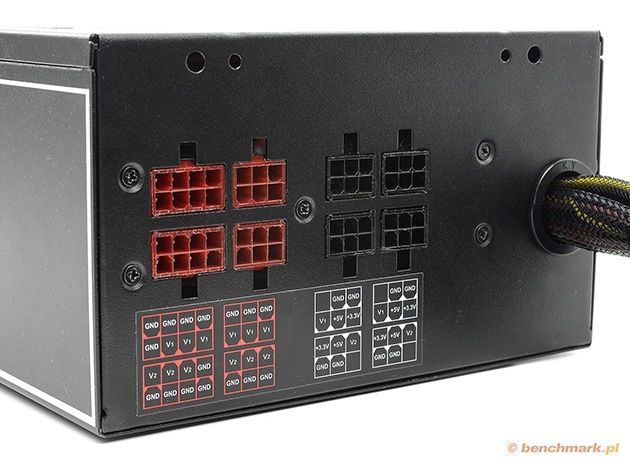

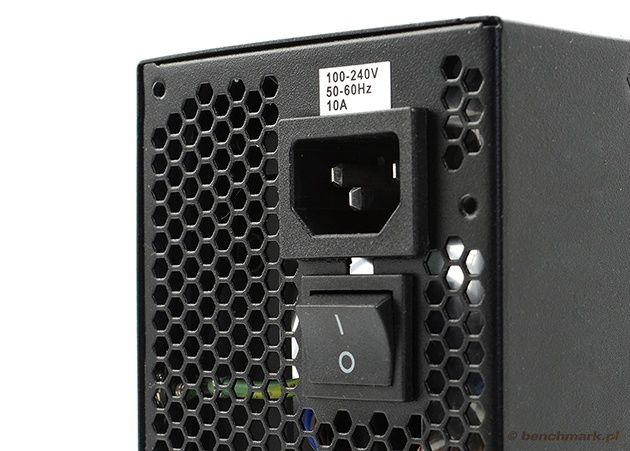

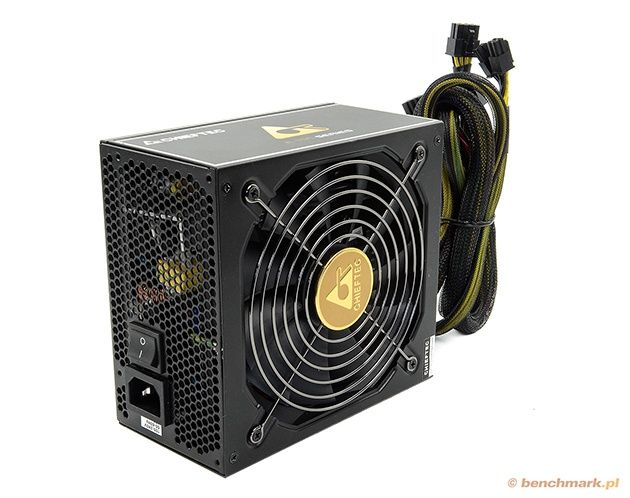

Sam zasilacz jest masywny, ma wymiary 160 x 150 x 86 mm i został polakierowany na czarny mat. Na tylnej ściance umieszczono 6-kątne otwory o strukturze plastra miodu i zainstalowano na niej gniazdo zasilające i wyłącznik, natomiast z przodu znalazło się osiem gniazd do wpięcia modularnego okablowania – cztery czerwone dla wiązek PCI-E i cztery czarne dla wiązek SATA/MOLEX/FDD.

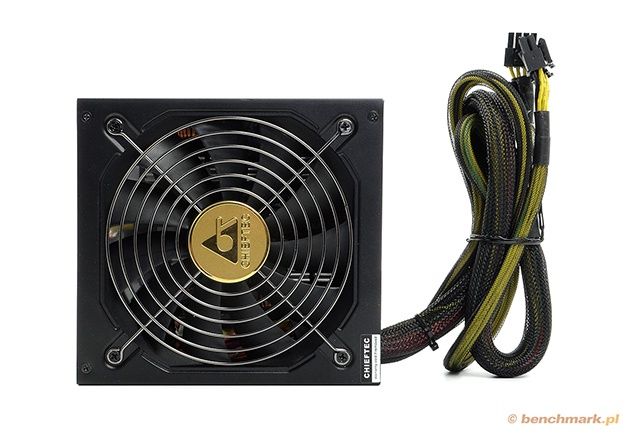

Chłodzeniem jednostki zajmuje się stosunkowo cichy wentylator o średnicy 140 mm, który samoczynnie reguluje swoją prędkość obrotową dzięki technologii AFC (Automatic FanSpeed Control). Do jego osłony wykorzystano druciany grill ze złotym logiem producenta.

Chieftec A-135 APS-750CB oferuje częściowo modularne okablowanie, które składa się z przewodów o przekroju 18AWG, zabezpieczonych nylonowym, nie za gęstym oplotem. Do stałych wiązek zaliczamy:

• ATX 20+4-pin o długości 500 mm
• EPS 4+4-pin o długości 550 mm
• EPS 8-pin o długości 550 mm

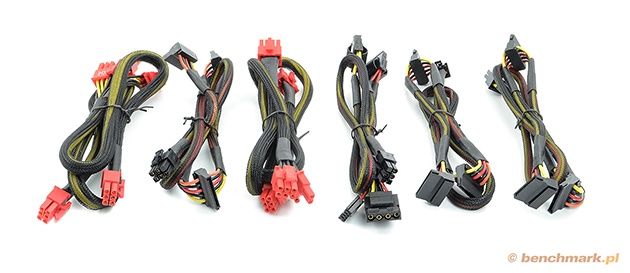

Natomiast do modularnych:

• PCI-E 6+2-pin o długości 450 mm
• PCI-E 6+2-pin o długości 450 mm
• PCI-E 6+2-pin o długości 450 mm
• PCI-E 6+2-pin o długości 450 mm
• 3x SATA o całkowitej długości 750 mm (kolejne wtyczki oddalone co 150 mm)
• 3x SATA o całkowitej długości 750 mm (kolejne wtyczki oddalone co 150 mm)
• 3x SATA o całkowitej długości 750 mm (kolejne wtyczki oddalone co 150 mm)
• 3x MOLEX + FDD o całkowitej długości 900 mm (kolejne wtyczki oddalone co 150 mm)

Trzeba zatem przyznać, że wtyczek zasilających nie brakuje i bez problemu zasilimy nimi rozbudowaną platformę z high-endową płytą główną, dwoma wydajnymi kartami graficznymi oraz całą gamą dysków twardych. Jedyne zastrzeżenia można mieć do o drobinę za krótkich wiązek PCI-E 6+2-pin, lecz po odpowiednim rozplanowaniu okablowania w obudowie nie powinny one sprawiać problemów.

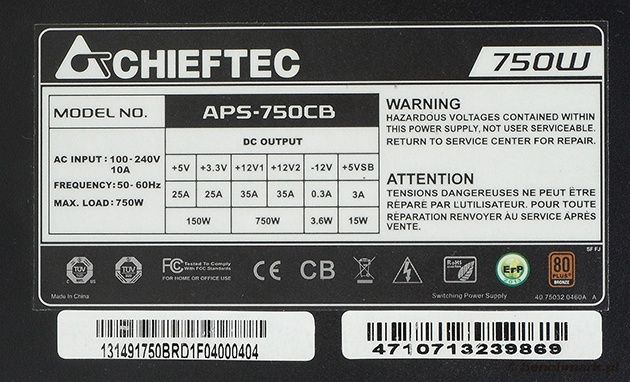

Na dolnej ściance umieszczono tabliczkę znamionową, z której możemy się dowiedzieć, że zasilacz został wyposażony dwie symetryczne linie 12 V o łącznej obciążalności 750 W (jest to również maksymalne obciążenie całego zasilacza). Ponadto producent udostępnił linie 3,3 i 5 V mogące łącznie dostarczyć 150 W mocy, -12 V – 3,6 W mocy, a także 5 Vsb – 15 W mocy.

Warto także wspomnieć, iż APS-750CB jest zgodny z najnowszą wersją dyrektywy EUP (Energy Using Products) pod względem zużycia energii ErP (Energy-related products) 2013 – zakłada ona, że całkowita moc pobierana przez urządzenia będące w trybie spoczynku nie powinna przekraczać 0,5 W. Oznacza to również, że testowana przez nas jednostka jest całkowice kompatybilna z nowymi procesorami Intel Haswell i z ich nowym stanem energetycznym C7, zmniejszającym w trybie uśpienia prąd na linii 12 V do zaledwie 0,05 A.

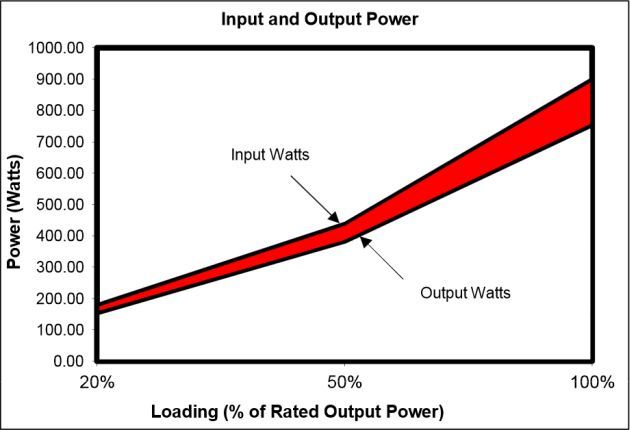

Wykres przedstawiający sprawność zasilacza Chieftec A-135 APS-750CB - stosunek mocy dostarczanej do komputera (Outputs Watts) do mocy pobieranej przez zasilacz (Input Watts)

Sprawność zasilacza została potwierdzona odznaczeniem 80 PLUS Bronze i według producenta wynosi ponad 85%. W rzeczywistości jest jednak trochę inaczej, o czym możemy dowiedzieć się z witryny Plug Load Solutions (przyznającej certyfikaty sprawności z serii 80 PLUS) - przy obciążeniu 20% sprawność ta wynosi 84,98%, przy 50% obciążenia 86,86%, natomiast przy 100% obciążenia 83,70%. Wartości te bez problemu mieszczą się w „brązowej” normie, a nawet są bliskie „srebrnej” (wymaga ona odpowiednio 85/88/85% sprawności).

Nad bezpieczeństwem konstrukcji czuwa następujący komplet zabezpieczeń:

• niedomiarowo-napięciowe (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach spadnie poniżej określonego limitu
• nadmiarowo-napięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• zwarciowe (SCP) - to zabezpieczenia zapobiega uszkodzeniu zasilacza podczas awarii
• przeciążeniowe (OPP) - zabezpiecza przed przeciążeniem zasilacza, gdy całkowita pobierana moc jest wyższa niż obciążenie maksymalne
• nadmiarowo-prądowe (OCP) - zasilacz wyłączy się automatycznie, gdy obciążenie na liniach przekroczy limit określony przez normy ATX
• temperaturowe (OTP) - zasilacz wyłączy się automatycznie, gdy temperatury przekroczą limit określony przez normy ATX

Ponadto jest ona zgodna ze standardami TÜV SÜD, TÜV NRTL, FC, CE, CB oraz dyrektywami UE RoHS i EuP ErP 2013.

Testy poboru mocy przeprowadziliśmy podczas pięciu typowych sytuacji dla użytkowania komputera,

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC media player 2.0.4
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w wymagającej grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT 4.3.2 oraz MSI Kombustor 2.3.0. Warto jednak zaznaczyć, iż pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (oczywiście pomijając ich chwilowe skoki).

Podczas testowania byliśmy zmuszeni wykorzystać nowsze sterowniki graficzne (Catalyst 13.4 WHQL zamiast 12.10 WHQL) i inną aplikację do obciążania karty graficznej (MSI Kombustor 2.3.0 zamiast Furmark 1.10.3), w związku z czym wyniki poboru mocy z poprzednich recenzji nie są całkowicie porównywalne (niemniej jednak powinny być bardzo zbliżone).

*pomiary przeprowadzane z wykorzystaniem innej procedury testowej

Widać zatem, że moc pobierana przez zasilacz jest proporcjonalna do jego sprawności – w większości przypadków plasuje się on pod koniec stawki, zaraz przed modelem High Power Element Bronze 500 W (również oferującym certyfikat 80 PLUS Bronze).

*pomiary przeprowadzane z wykorzystaniem innej procedury testowej

Podobnie wygląda sytuacja przy maksymalnym obciążeniu procesora oraz łącznym procesora i karty graficznej, natomiast przy samej karcie graficznej Chieftec A-135 APS-750CB wysuwa się na czoło stawki – nawet przed modele z certyfikatem 80 PLUS Platinum. Najprawdopodobniej anomalia ta została spowodowana nowszą wersją sterowników graficznych.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód). Zanotowaliśmy maksymalne wartości odbiegające od ideału.

Dopuszczalne wartości napięć normy ATX

Norma ATX zakłada 5-procentową tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Zasilacz dostarcza do komputera lekko zawyżone napięcie, które bez problemu mieści się w granicach normy ATX. Obciążenie platformy powoduje jego delikatny wzrost (wyjątkiem jest tutaj jedynie odczyt napięcia 12 V we wtyczce MOLEX, gdzie napięcie delikatnie spadło), niemniej jednak nadal nie ma jakichkolwiek powodów do obaw.

Udoskonalenie zasilaczy Chieftec z serii A-135 z pewnością można zaliczyć do udanych operacji. Przetestowany przez nas model o mocy 750 W charakteryzuje się wysoką sprawnością (potwierdzono ją certyfikatem 80 PLUS Bronze) oraz bardzo mocnymi liniami 12 V. Ponadto oferuje on częściowo modularne okablowanie, pozwalające na zasilenie nawet bardziej rozbudowanych platform sprzętowych.

Chłodzeniem jednostki zajmuje się stosunkowo cichy wentylator o średnicy 140 mm – schowano go pod efektownym grillem, który ładnie komponuje się z czarną, matową obudową. Całość uzupełnia komplet zabezpieczeń oraz całkowita zgodność z nowymi procesorami Intel Haswell.

Zasilacz dostarcza dosyć stabilne napięcia, a jego pobór mocy jest proporcjonalny do sprawności. Parametry te można więc porównać do konkurencyjnych jednostek ze średniej półki.

Sugerowana cena Chieftec'a APS-750CB wynosi 480 złotych, co wydaje się być lekko zawyżoną kwotą – zwłaszcza względem konkurencyjnych modeli o podobnych parametrach. Należy jednak pamiętać, iż tego typu wyceny często bywają zawyżone i bez problemu można znaleźć oferty sprzedaży w bardziej konkurencyjnych cenach – podobnie powinno być także i w tym przypadku.
