Chieftec Power Smart GPS-1450C – w sam raz do koparek kryptowalut

Kontynuujemy testy zasilaczy firmy Chieftec. Jakiś czas temu mieliśmy okazję przetestować model Power Smart GPS-650C 650 W, ale, zgodnie z wcześniejszymi obietnicami, producent wprowadził do oferty ulepszone, mocniejsze jednostki - o mocy 1000 W, 1250 W, 1350 W, a nawet 1450 W. Tak się składa, że najmocniejsza trafiła do naszej redakcji. Komu możemy ją polecić?

• dostępne modele o mocy 450 – 1450 W
• częściowo modularne okablowanie
• wysoka sprawność energetyczna - 80 PLUS Gold
• atrakcyjna cena

Seria Chieftec Power Smart obejmuje szeroki zakres modeli, które sprawdzą się w najróżniejszych konfiguracjach – począwszy od komputerów z jedną, średniej klasy kartą graficzną, a skończywszy na najpotężniejszych zestawach lub… koparkach kryptowalut. Dobra propozycja dla wymagających klientów z mniej zasobnym portfelem? Zobaczymy jak będzie w praktyce.

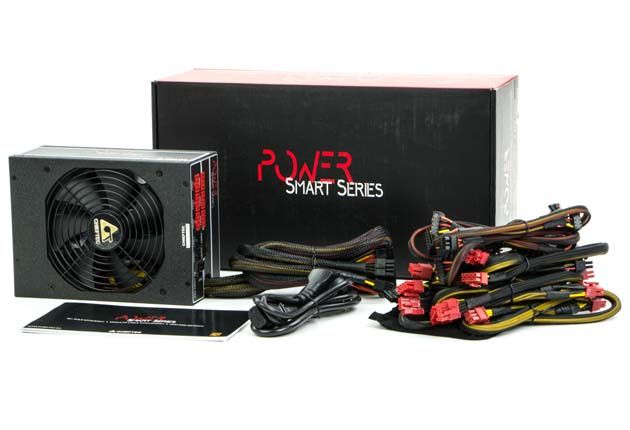

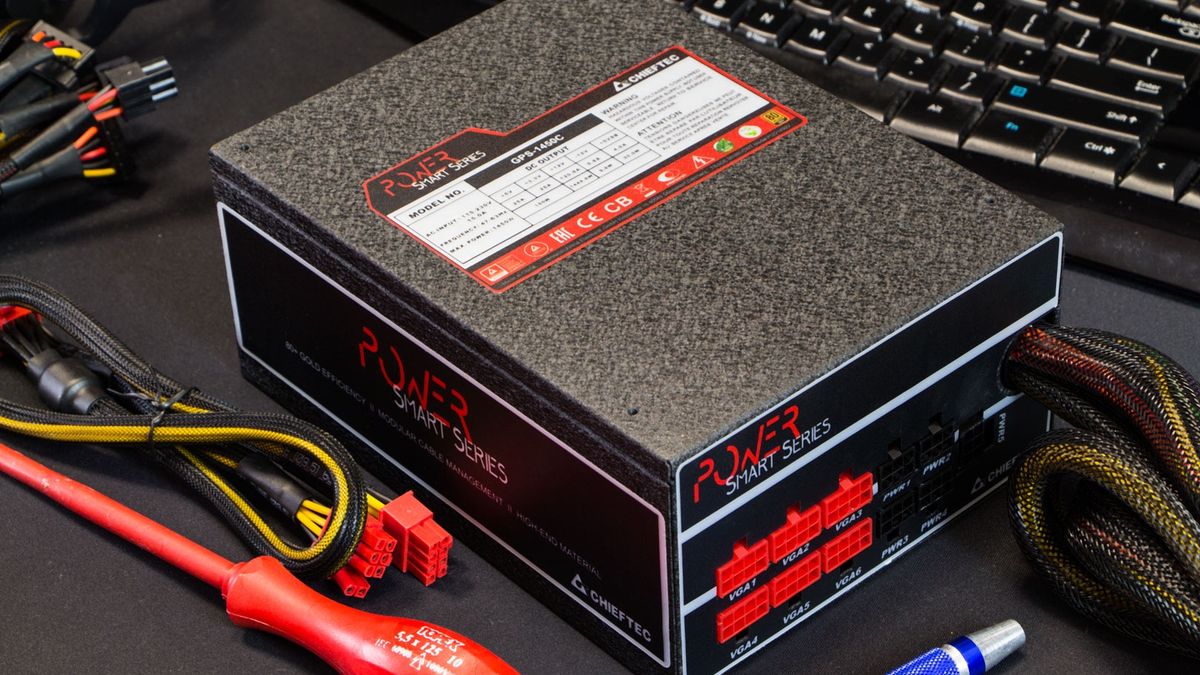

Zasilacz dotarł do nas w sporym opakowaniu. W zestawie znajdziemy wszystkie najpotrzebniejsze akcesoria: modularne wiązki, przewód zasilający, śrubki montażowe i instrukcję obsługi.

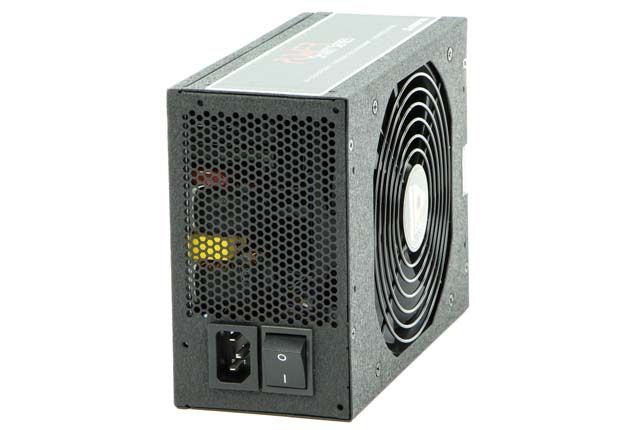

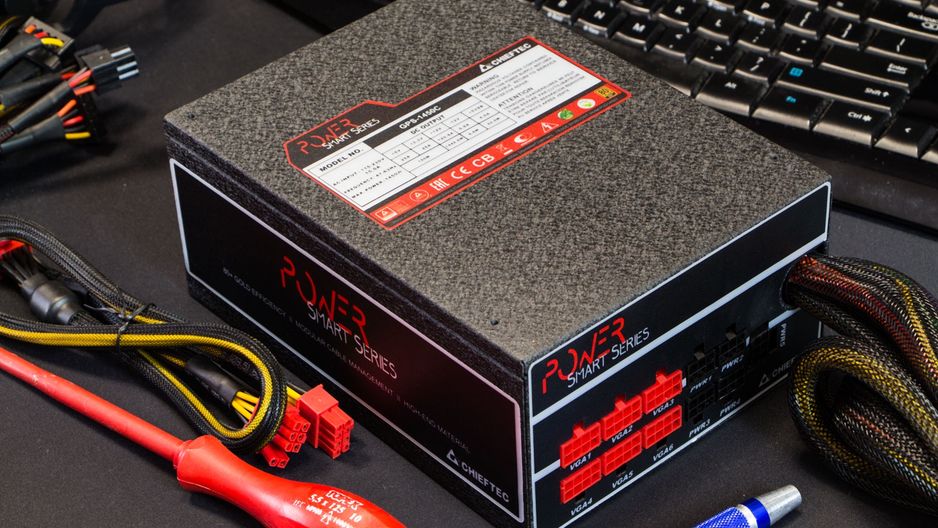

Jeżeli chodzi o sam zasilacz, jest on trochę dłuższy niż standardowe jednostki (warto o tym pamiętać przy składaniu komputera, bo nie każda obudowa pomieści takie konstrukcje). Podobnie jak w słabszym modelu, obudowa została polakierowana na grafitowy kolor, który nadaje efektownego wyglądu, a przy tym jest bardziej odporny na uszkodzenia.

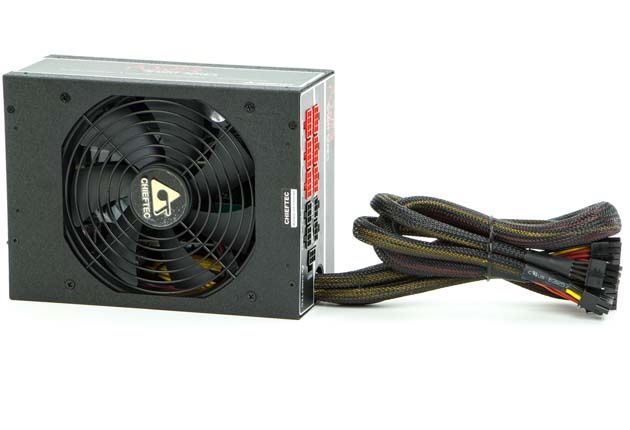

Na głównej ściance umieszczono 140-milimetrowy wentylator, który schowano pod drucianym grillem (więcej o nim w rozdziale dotyczącym wnętrza jednostki).

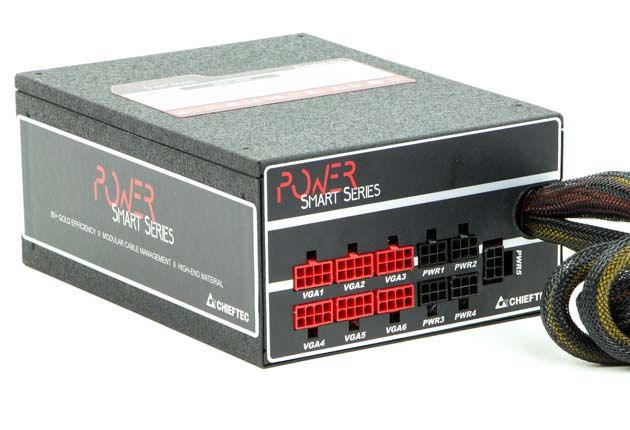

Jednym z głównych atutów serii Power Smart jest częściowo modularne okablowanie – do zasilacza na stałe przymocowano niezbędne wiązki, natomiast pozostałe można podłączyć wg własnego uznania. Rozwiązanie to ułatwia składanie komputera, a przy tym pozwala zachować porządek wewnątrz obudowy (szczególnie przy tak mocnych jednostkach, gdzie udostępniono naprawdę bogaty zestaw wiązek).

Wiązki na stałe przymocowane do zasilacza:

• ATX12V 20+4 pin – długość: 51 cm
• EPS12V 8 pin – długość: 53 cm
• EPS12V 8 pin – długość: 54 cm

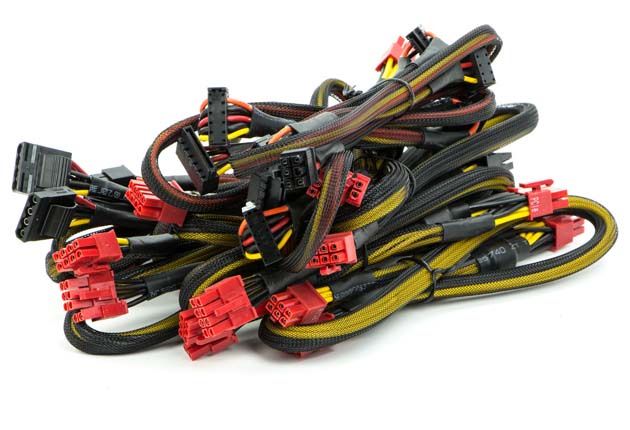

Wiązki modularne:

• 2x PCI-E 6+2 pin – długość: 55 + 15 cm
• 2x PCI-E 6+2 pin – długość: 55 + 15 cm
• 2x PCI-E 6+2 pin – długość: 55 + 15 cm
• 2x PCI-E 6+2 pin – długość: 55 + 15 cm
• PCI-E 6+2 pin – długość: 55 cm
• PCI-E 6+2 pin – długość: 55 cm
• 3x SATA – długość: 55 + 15 + 15 cm
• 3x SATA – długość: 55 + 15 + 15 cm
• 3x SATA – długość: 55 + 15 + 15 cm
• 3x SATA – długość: 55 + 15 + 15 cm
• 3x MOLEX + FDD – długość: 55 + 15 + 15 + 15 cm

Power Smart GPS-1450C pozwoli na zasilenie naprawdę rozbudowanych zestawów z kilkoma potężnymi kartami graficznymi. Niestraszne mu konfiguracje 4-way SLI/CrossFireX, a także koparki kryptowalut nawet z 10x GPU. Jedyne zastrzeżenia mamy do trochę zbyt małej liczby wtyków MOLEX (producent mógłby dorzucić drugą taką wiązkę w zestawie).

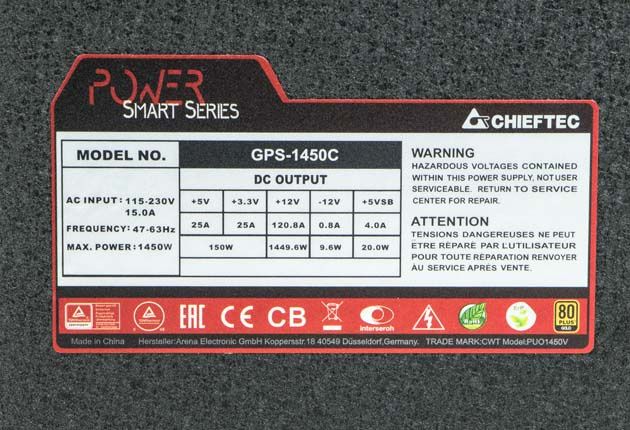

Power Smart GPS-1450C oferuje obciążalność 1450 W, przy czym na główną linię 12 V przypada aż 1449,6 W – nie powinno więc być problemów z dystrybucją napięć, nawet przy rozbudowanych konfiguracjach z wydajnym CPU i kilkoma GPU. W przypadku linii 3,3 V i 5 V maksymalna, łączna obciążalność wynosi 150 W, natomiast przypadku mniej ważnych szyn -12 V i 5 Vsb jest to odpowiednio 9,6 W i 20 W.

Jak wygląda kwestia sprawności energetycznej? Producent deklaruje naprawdę sporo, bo ponad 90% (co zresztą potwierdzono oficjalnym certyfikatem 80 PLUS Gold). Niestety musimy mu wierzyć na słowo, bo procedura certyfikacyjna jednostki nie dobiegła końca, a wyniki pomiarów jeszcze nie zostały opublikowane.  W testach oczywiście zweryfikujemy temat poboru energii elektrycznej.

Nim jednak przejdziemy do testów, warto jeszcze wspomnieć o zabezpieczeniach jednostki – producent zastosował następujące systemy:

• nadprądowe (OCP) - zasilacz wyłączy się automatycznie, gdy prąd na liniach przekroczy limit określony przez normy ATX
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• temperaturowe (OTP) - zasilacz wyłączy się automatycznie, gdy temperatury przekroczą limit określony przez normy ATX
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu

Na kolejnych stronach zajrzymy do środka zasilacza, a także sprawdzimy pobór energii elektryczny i stabilność napięć wyjściowych.

Obudowa zasilacza została zabezpieczony plombą - jej zerwanie jest równoznaczne z utratą gwarancji, więc nie polecamy jej otwierać (również z uwagi na bezpieczeństwo). Czytelnicy nieznający i nieinteresujący się elektroniką mogą ominąć ten rozdział.

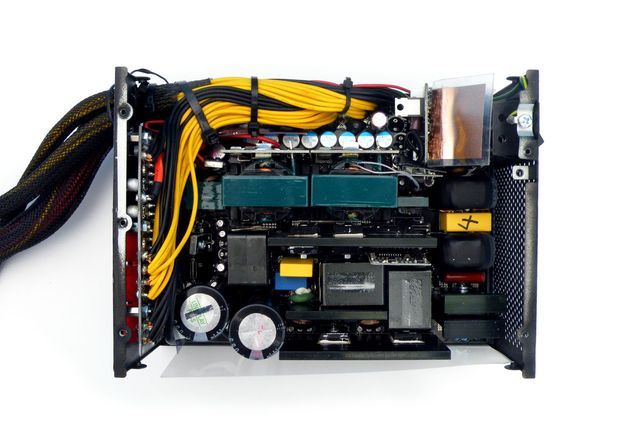

Zasilacz został zaprojektowany przez firmę Channel Well Technology (CWT). Z tej samej platformy korzystają również słabsze modele Chieftec Power Smart 1250 W (GPS-1250C) i Navitas 1250 W (GPM-1250C).

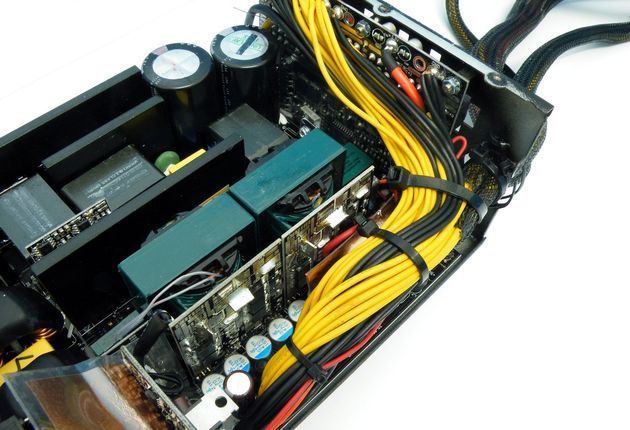

Mimo większych wymiarów jednostki, elementy elektroniczne zostały ciasno upakowane (chociaż w niektórych miejscach pozostawiono puste miejsca lutownicze). Jakość wykonania nie budzi większych zastrzeżeń.

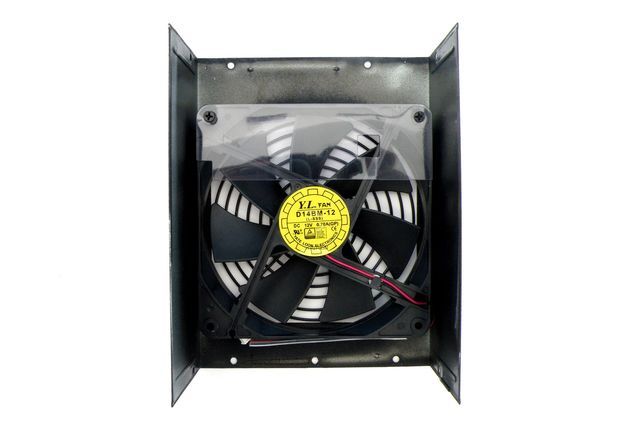

Do chłodzenia komponentów wykorzystano 140-milimetrowy wentylator Yate Loon D14BM-12 z podwójnym łożyskiem kulkowym. Maksymalna prędkość obrotowa zastosowanego "śmigiełka" wynosi 1400 RPM, ale mniej więcej do 250-280 W obciążenia pozostawało ono wyłączone.

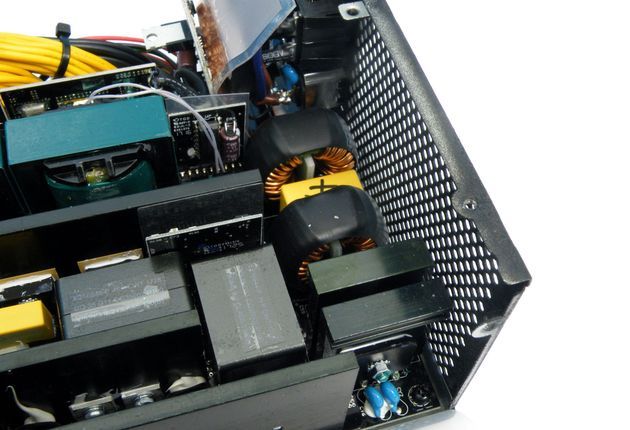

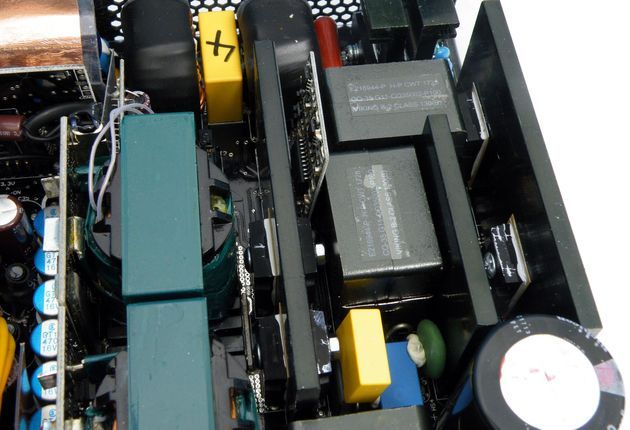

Etap filtrowania wygląda wzorowo. Przy gnieździe sieciowym znalazł się kondensator poliestrowo-metalizowany typu X, natomiast na głównym laminacie umieszczono dwa ceramiczne typu Y, kolejny poliestrowo-metalizowany typu X i kolejne dwa typu Y. Nie zabrakło też bezpiecznika i warystora MOV.

Dalej umieszczono trzy mostki prostownicze GBU 1006 (wyposażono je w dwa solidne radiatory).

Za sekcję APFC odpowiadają dwa tranzystory Infineon Technologies SPW35N60C3 i dwie diody (niestety nie byliśmy w stanie odczytać ich oznaczeń). Wszystkie układy wyposażono w radiator. Tuż obok umieszczono pionową płytkę z kontrolerem (też nie byliśmy w stanie odczytać jego oznaczenia).

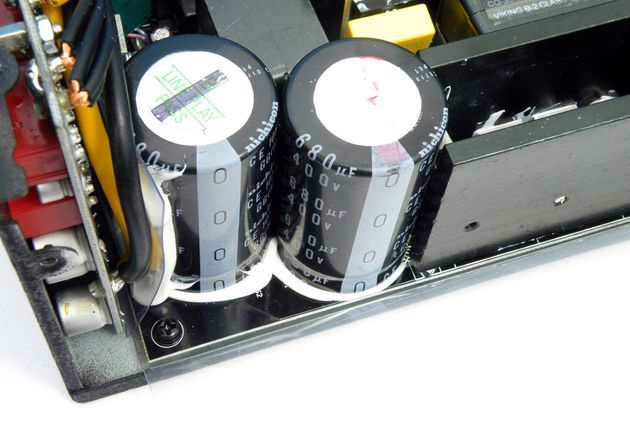

Główne kondensatory wyprodukowała firma Nichicon – są to modele z serii GN(M) o pojemności 680 µF przy napięciu zasilającym 400 V (łącznie 1360 µF). Obydwa oczywiście certyfikowane do pracy w temperaturze do 105 stopni Celsjusza.

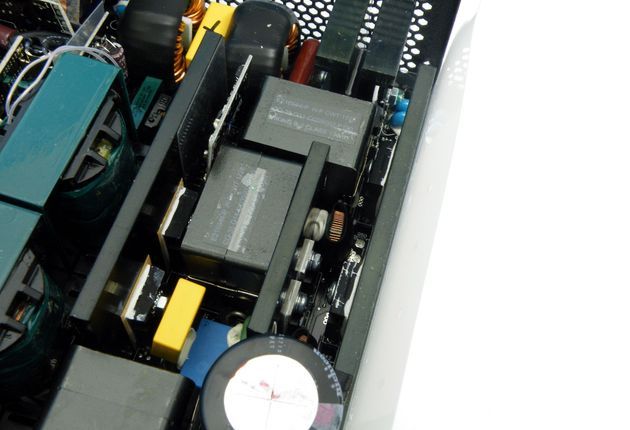

Za przełączanie odpowiadają cztery tranzystory, które przymocowano do kolejnego radiatora (oznaczenia nieczytelne). Mamy do czynienia topologią rezonansową wraz z synchronicznym prostownikiem - kontrolę sprawuje tutaj układ Champion CM6901X.

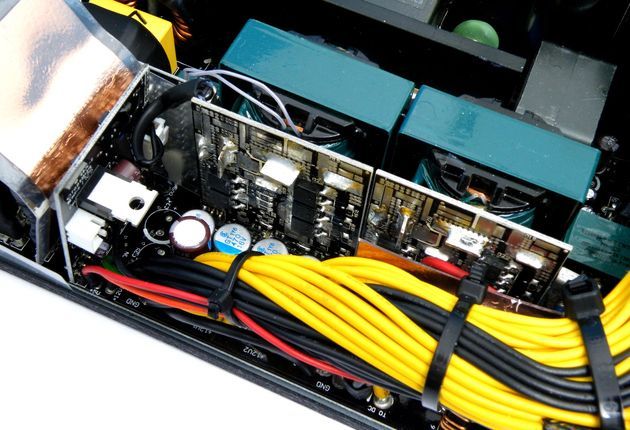

Po stronie wtórnej oczywiście znalazły się konwertery DC-DC. Tranzystory odpowiedzialne za linię 12 V (10 szt. OptiMOS 031N06L) przeniesiono na dwie dodatkowe płytki drukowane, natomiast te za linie 3,3 i 5 V umieszczono na płytce do wpięcia modularnego okablowania (4x M30060 i 4x M300D). Całością zarządza kontroler Anpec APW7159.

Filtrowaniem napięć wyjściowych zajmuje się bateria kondensatorów polimerowych chińskiej marki Chinsan (seria GT). Oprócz tego zastosowano kondensatory elektrolityczne – są to modele Nippon Chemi-Con (serie KZE i KY) certyfikowane do pracy w temperaturze do 105 stopni Celsjusza.

Na kolejnej płytce drukowanej umieszczono układ SiTi PS229 – odpowiada on za zabezpieczenia OVP, UVP, SCP, OCP, OPP i OTP.

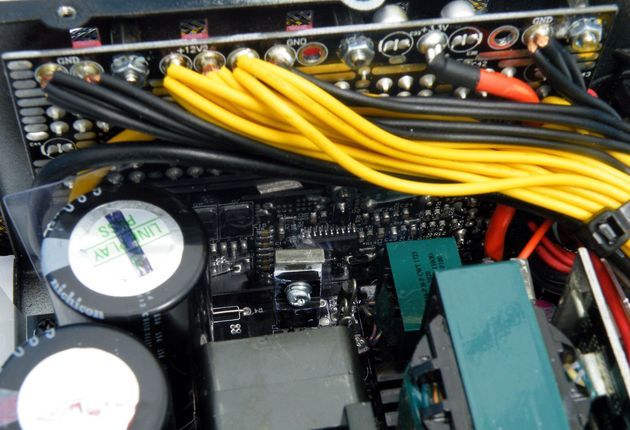

Płytkę do wpięcia modularnego okablowania podpięto kabelkami - producent zastosował tutaj więcej, ale cieńszych przewodów (18AWG). Na laminacie umieszczono kilka kondensatorów polimerowych, które dodatkowo wspomagają filtrowanie napięć.

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5 6600" opis="Intel Core i5-6600 zalicza się do jednych z najwydajniejszych procesorów Intel Skylake. Do chłodzenia wykorzystaliśmy referencyjny cooler."]

[kontrolka produkt=msi-z170a-tomahawk typ=top10new tytul="MSI Z170A Tomahawk" opis="MSI Z170A Tomahawk to płyta główna pod LGA 1151, która została zaprojektowana głównie z myślą o graczach i entuzjastach. Podstawa naszej platformy testowej zasilaczy."]

[kontrolka produkt=asus-radeon-r9-290 typ=top10new tytul="ASUS Radeon R9 290 DirectCU II OC" opis="Karta graficzna ASUS Radeon R9 290 DirectCU II OC może nie zalicza się do najnowszych modeli, ale charakteryzuje się dużym poborem energii elektrycznej, więc świetnie nadaje się do obciążania zasilaczy."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="2-kanałowy zestaw nowych pamięci DDR4 (w naszej platformie pracują z częstotliwością nominalną kontrolera pamięci - 2133 MHz)."]

[kontrolka produkt=wd-blue-320-gb typ=top10new tytul="WD Caviar Blue 320 GB (WD3200AAKS)" opis="WD Caviar Blue 320 GB to dysk systemowy, który wykorzystujemy w naszej platformie testowej od dawna."]

[kontrolka produkt=chieftec-power-smart-gps-1450c typ=top10new tytul="Chieftec Power Smart GPS-1450C " opis="Testowany przez nas zasilacz - topowy model dla rozbudowanych konfiguracji sprzętowych, który wyróżnia się wysoką sprawnością energetyczną."]

[kontrolka produkt=microsoft-windows-8-1-64-bit-o typ=top10new tytul="Microsoft Windows 8.1 64 bit " opis="Nasza konfiguracja sprzętowa działa pod obsługą systemu operacyjnego Windows 8.1 64-bit"]

• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

Chieftec Power Smart GPS-1450C 1450 W sprawdzi się przy rozbudowanych, prądożernych konfiguracjach. Nasza platforma testowa nie należy do zbyt wymagających, więc jednostka była obciążona w niewielkim stopniu i cechowała się mniejszą sprawnością energetyczną.

Sytuacja zmienia się przy mocniejszym obciążeniu platformy - tutaj zasilacz zaczyna pokazywać potencjał, plasuje się mniej więcej pośrodku stawki. Można podejrzewać, że przy jeszcze mocniejszym obciążeniu wyniki byłyby jeszcze lepsze.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Obciążenie nie zrobiło na zasilaczu specjalnego wrażenia, więc odczyty napięć są lekko zawyżone. Regulacja napięć na wszystkich liniach wypada bardzo dobrze.

Chieftec Power Smart GPS-1450C to drugi zasilacz z serii Chieftec Power Smart, który trafił do naszej redakcji. W tym przypadku nasze wnioski są zupełnie inne, bo jednostka pozytywnie nas zaskoczyła – producent przygotował naprawdę udaną konstrukcję, która na dodatek została atrakcyjnie wyceniona. Warto jednak zauważyć, że w gruncie rzeczy mamy do czynienia z propozycją dla wąskiego grona odbiorców.

Power Smart GPS-1450C oferuje obciążalność 1450 W, więc sprawdzi się w najbardziej rozbudowanych konfiguracjach sprzętowych lub koparkach kryptowalut. Do dyspozycji oddano bogate, częściowo modularne okablowanie, więc nie powinno być problemów z podłączeniem najpotężniejszych podzespołów. Niektórym może jednak brakować wtyków MOLEX – tych w standardzie znajdziemy tylko trzy sztuki.

Jeżeli chodzi o jakość wykonania, nie mamy większych zastrzeżeń. Producent zastosował nowoczesną platformę, która wykorzystuje dobrej jakości komponenty. Możemy zatem oczekiwać stabilnych napięć wyjściowych i wysokiej sprawności energetycznej przy konkretnym obciążeniu (przy niskim obciążeniu jednostka nie rozwija skrzydeł i jest co najwyżej średnia).

Jak to wygląda pod kątem ceny? Naprawdę nieźle! Chieftec Power Smart GPS-1450C kosztuje nieco ponad 1000 złotych, więc jest najtańszym zasilaczem w swojej kategorii. Jedyną wadą wydaje się niezbyt długa gwarancja - ta trwa tylko 3 lata, podczas gdy konkurencja daje 5, 7 lub nawet 10 lat. Polecamy składającym konfiguracje 3- i 4-way MultiGPU i koparki kryptowalut.

• długie, częściowo modularne okablowanie
• dobra jakość wykonania
• wysoka sprawność energetyczna
• stabilne napięcia wyjściowe
• bardzo atrakcyjna cena
• bogaty zestaw wtyczek...


• ...ale przydałoby się więcej wtyczek MOLEX
• krótka gwarancja na tle modeli konkurencji
