Niewielka, ale pojemna

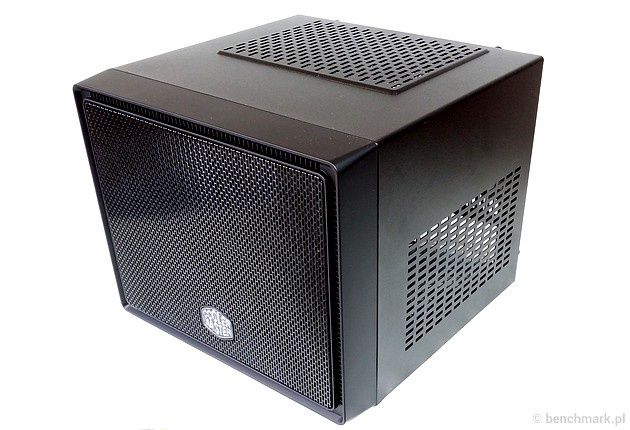

Pomimo, że konstrukcje mini-PC są coraz bardziej popularniejsze, to wielu użytkowników nie chce rezygnować z wydajności i łatwej modernizacji kosztem rozmiaru. Kompromisem pomiędzy wielkością, a funkcjonalnością jest obudowa Cooler Master Elite 110. Jest znacznie mniejsza od standardowych obudów tower, ale równocześnie pozwala na instalację wydajnych podzespołów.
Model 110 przeznaczony jest do płyt formatu mini-ITX. Nie jest to wielka przeszkoda w budowie wydajnego komputera, albowiem każdy z producentów płyt posiada w swojej ofercie modele mini-ITX, na podstawie których można zbudować bardzo wydajny zestaw. Jeżeli Elite 110 jest niewystarczająca dla naszych potrzeb, zawsze można sięgnąć po większe modele z tej serii.
Teraz zajmiemy się jednak modelem Elite 110. Przyjrzyjmy się bliżej tej konstrukcji.
Platforma testowa
Cooler Master Elite 110 - specyfikacja
Przypominamy, że obudowa umożliwia montaż wyłącznie płyt głównych formatu mini-ITX.
Dokładna specyfikacja Cooler Master 110 przestawia się następująco:
| Model | Cooler Master Elite 110 |
| Materiały | Stal i polimerowa siatka (przedni panel) |

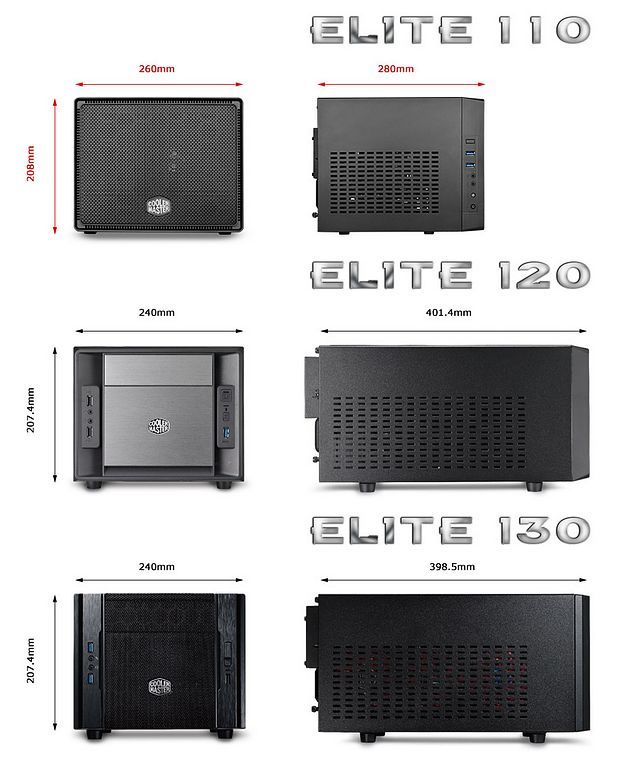

| Rozmiary i waga | 260 x 208 x 280 mm / 2,65 kg |
| Standard płyt głównych | mini ITX |
| Miejsce na urządzenia 3,5 / 2,5 cala | 3 x 3,5 cala / 2 x 3,5 + 2 x 2,5 / 1 x 3,5 + 3 x 2,5 / 4 x 2,5 |
| Przedni panel | 2 x USB 3.0, audio in/out |
| Sloty rozszerzeń | 2 (długość karty graficznej do 210 mm) |
| Chłodzenie / wentylatory | 1 x 120 mm (przód), opcjonalnie 2 x 80 mm z boku (nie dołączono do zestawu) |
| Obsługiwane typy zasilaczy | ATX, SFX |
| Maksymalna wysokość systemu chłodzącego CPU i długość zasilacza | CPU: 76 mm, PSU: 142 / 180 mm |

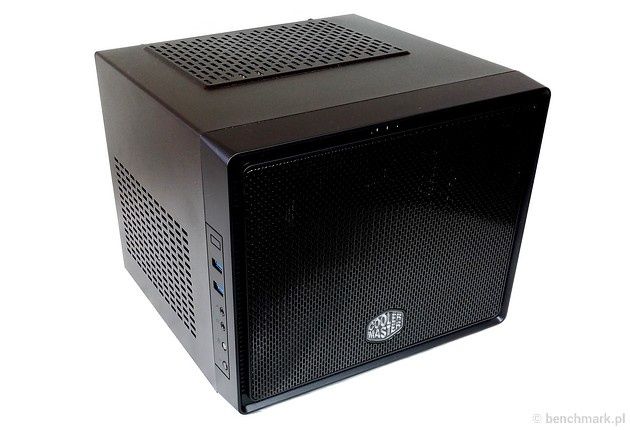

Z boku przedniego panelu wyprowadzono dwa szybkie porty USB 3.0, oraz dwa porty mini-jack do obsługi dźwięku (słuchawki / mikrofon). Obok znajduje się przycisk reset, natomiast włącznik komputera kryje się z przodu, za podświetlanym logo Cooler Master.
Standardowo z obudową otrzymujemy jedynie przedni wentylator 120 mm. Opcjonalnie możemy w obudowie zainstalować dwa wentylatory 80 mm (z boku) jednak tym samym poświęcamy jedno miejsce na montaż dysku 3,5 cala, bądź 2,5 cala.

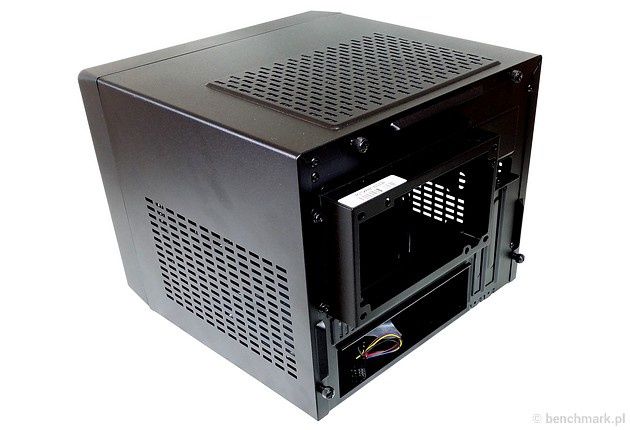

Obudowa umożliwia montaż zasilacza ATX standardowej wielkości, ale posiada ograniczenia co do długości (do 180 mm). Podobne ograniczenia dotyczą długości instalowanych kart graficznych (do 210 mm - dwuslotowe chłodzenie) oraz wysokości coolera CPU (do 76 mm). Planując montaż podzespołów w obudowie tego typu należy brać to pod uwagę, żeby po rozpoczęciu montażu nie czekała nas przykra niespodzianka.
Montaż (wideo) i podsumowanie
Postanowiliśmy jak przebiegnie montaż w obudowie nastepujących podzespołów:
- płyta główna Gigabyte GA-F2A88XN-WIFI
- procesor AMD A10-7850K (FM2+)
- radiator Noctua NH-L12
- zasilacz be quiet! SFX Power 350 W
- 2 dyski 2,5 cala
Montaż przebiegł w zasadzie bezproblemowo. Radiator Noctua mógł być zamontowany tylko w jednej konfiguracji - odwrotny montaż był niemożliwy ze względu na zbyt małą odległość do banków pamięci RAM. Zauważcie, że radiator tych rozmiarów zasłania slot PCIe na płycie głównej. W tym jednak przypadku nie miało to znaczenia, bowiem nie zamierzałem wykorzystać zewnętrznej karty graficznej. Próba montażu radiatora Noctua NH-L12 i standardowego zasilacza ATX nie przyniosłaby ciekawych efektów, jednak wykorzystanie mini zasilacza SFX pozwoliło na zachowanie odpowiedniej odległości zasilacza od radiatora. Obudowa posiada odpowiednie otwory do montażu zasilacza SFX, jednak do zestawu nie dołączono zaślepki, która pozwoliła zakryć pozostały otwór. Przednie porty obudowy mogą zostać podłączone zarówno jako USB 3.0, jak i USB 2.0.
Po nakręceniu materiału wideo wprowadziłem również jedną modyfikację - przeniosłem jeden z dysków (dolny) na górny stelaż, a na jego miejscu zainstalowałem jeden wentylator 80 mm, tak by chłodził radiator na sekcji zasilania.
Podsumowanie
Cooler Master Elite 110 pozwala na zminiaturyzowanie standardowego PC i upakowanie w niewielkiej obudowie przy zachowaniu dobrej wydajności. Nie jest to obudowa na bardzo wydajne konfiguracje, ze względu na konieczność stosowania kart graficznych o określonej długości. Typowego GeForce GTX 770 tam nie zainstalujemy, ale GTX 760 w wersji mini, czy 750 Ti jak najbardziej. Możliwości zastosowania standardowego zasilacza ATX (lub SFX), a także możliwość montażu trzech urządzeń 3,5 cala, bądź czterech urządzeń 2,5 cala sprawia, ze Elite 110 mieści zaskakująco wiele.
