Tanie ale ciągnie czyli Geforce 8600GT

Często zadajemy sobie pytania jak tanio pograć w najnowsze i wymagające mocnej maszyny gry dlatego warty uwagi jest Geforce 8600 GT który ma już 3 lata na karku {premiera 2007} a jednak ciągnie najnowsze gry bez problemu i to nie zawsze na najniższych detalach a dzięki DirectX 10 zyskujemy wysokiej jakości grafikę. Na to że grafika daje sobie radę w dzisiejszych realiach świadczy to że został wyposażona w SharderModel 4.0 oraz OpenGL 3.2 przez co grać będzie można na niej również w najbliższych latach .Karta charakteryzuje się identyczną organizacją modułów układu, udostępniając 32 jednostki SP zajmujące się obliczeniami shaderowymi, 8 jednostek ROP, a także 128-bitową magistralę pamięci. Dodajmy jeszcze że nieco droższy Geforce 8600GTS różni się od GT jedynie taktowaniem rdzenia graficznego oraz pamięci a także sposobem zasilania ponieważ GTS wymaga dodatkowego kabla zasilającego co może utrudniać montaż. Na kartę składa się również 289 mln tranzystorów a powierzchnia rdzenia wynosi 160mm². Maks. pobierana moc to 43Waty. Karta została przeznaczona do płyt głównych mających PCI-E x16.

mttjrWKS

2 czerwca 2010, 17:00

	GeForce 8600 GTS	GeForce 8600 GT	GeForce 8500 GT
Proces technologiczny	80 nm	80 nm	80 nm
Liczba tranzystorów	289 mln	289 mln	210 mln
Taktowanie GPU	675 MHz	540 MHz	450 MHz
Taktowanie SPU	1,45 GHz	1,19 GHz	0,90 GHz
Liczba SPU	32	32	16
Zegar pamięci (rzeczywisty/efektywny)	1000/2000 MHz	700/1400 MHz	400/800 MHz
Szerokość szyny pamięci	128 bitów	128 bitów	128 bitów
Przepustowość pamięci	32 GB/s	22,4 GB/s	12,8 GB/s
Rozmiar pamięci	256 MB	256 MB	256 MB
Liczba ROP-ów	8	8	8
Liczba tekseli na cykl zegara	16	16	8
HDCP	Tak	Opcjonalnie	Opcjonalnie

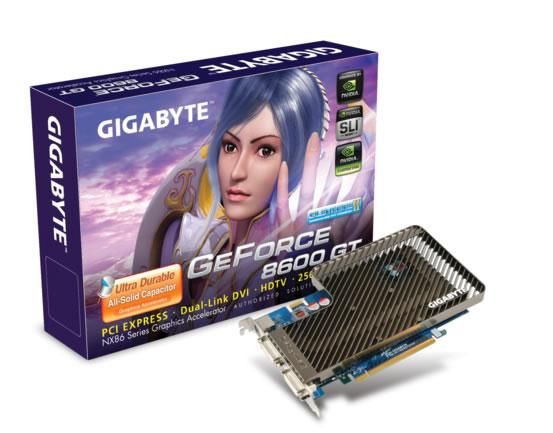

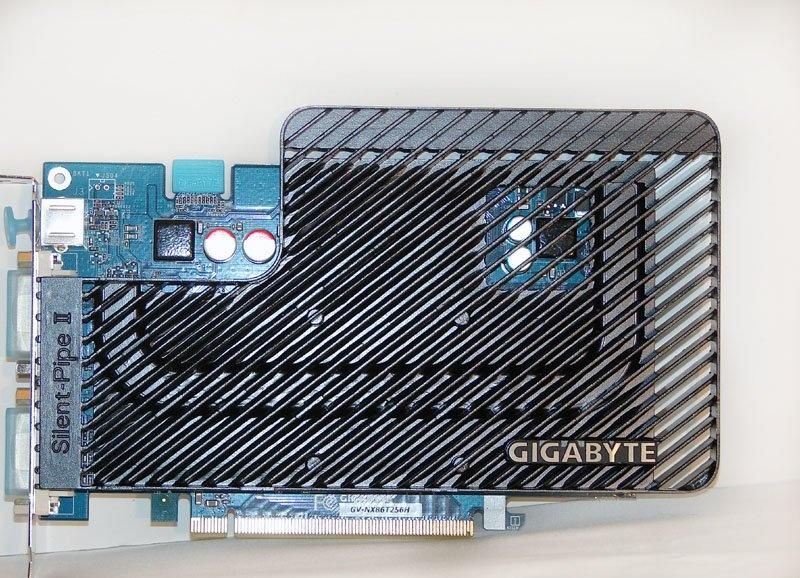

Prezentowana karta graficzna GV-NX86T256H wyposażona została w układ graficzny GeForce 8600 GT { G84-300 }oparty na oraz 256MB pamięci GDDR3.Taktowanie rdzenia karty wynosi oryginalnie 540 MHz a zastosowanych pamięci DDR3 700 MHz oraz sharderów taktowanych 1400MHz . Dużym atutem tej grafy jest również zastosowane chłodzenie Silent-Pipe II które jest jednoslotowe ale wydajne i pasywne przez co możemy cieszyć się oprócz niskiej ceny również błogą ciszą. Na chłodzenie Silent-Pipe II składa się duży czarny radiator pod kartą który jest w jednym kawałku w przeciwieństwie do Silent-Pipe III zastosowanego w modelu Geforce 8600GTS.Radiator został zintegrowany z jedną rurkę cieplną biegnącą przez środek układu graficznego. Dodajmy jeszcze że grafika została oryginalnie podkręcona przez producenta {600/720/1450 taktowanie GPU/taktowanie pamięci/taktowanie sharderów}

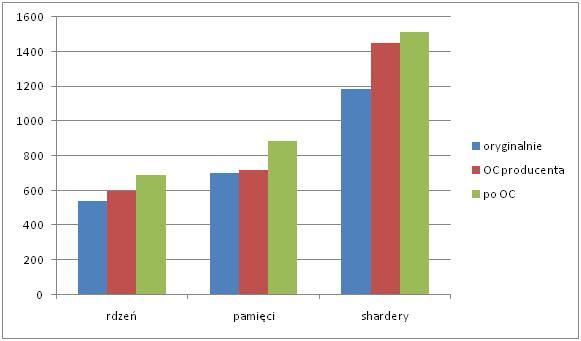

Powyższy wykres przedstawia taktowanie na rdzeniu, pamięciach, sharderach karty graficznej oryginalnie, po podkręceniu przez producenta i po OC.

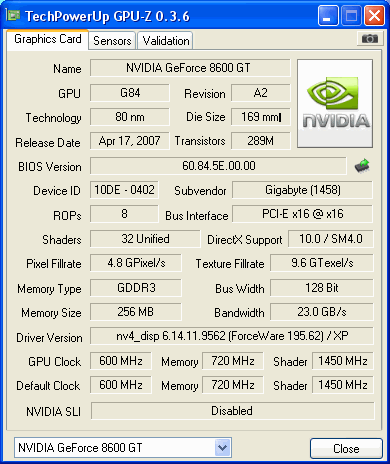

Karta graficzna przed OC.

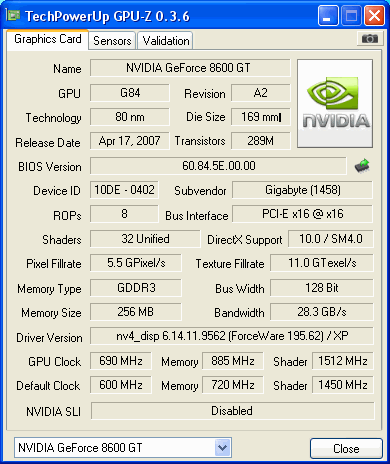

Karta graficzna po OC.

Platforma testowa:

procesor - Intel Pentium DualCore e2200 2.2GHz @ 3.13GHz

karta graficzna - GV-NX86T256H

ram - DDR2 2X1 GB Geil Ultra 928 MHz CL 5

płyta główna - GA-G31M-S2L

Karta jest pasywna więc nie da się jej podkręcać...Błędny tok myślenia choć temperatury po podkręceniu podczas grania temperatury sięgają 90C. Kartę da się stabilnie podkręcić w temp pokojowej do 690/885/1512 taktowanie GPU/taktowanie pamięci/taktowanie sharderów. OC jak na grafę w 80 nm i do tego pasywną bardzo dobre.

Oto kilka banchmarków pokazujących wydajność karty graficznej. Podczas testów używane były sterowniki Nvidia 195.62 na windows XP.

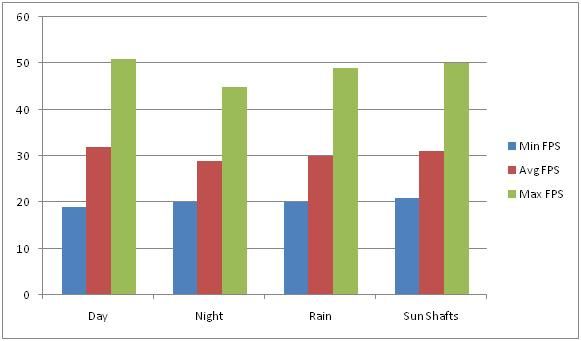

Stalker Zew Prypeci

Ustawienia graficzne:

Preset - Extreme

Render - Objects dinamic lighting

Video mode - 1680X1050

Advanced options - OFF

Bez OC

Z OC

3Dmark06

Ustawienia oryginalne

3Dmark03

Ustawienia oryginalne

resdent evil 5

ful detale oprócz anitaliasingX2 rozdzielczość 1680X1050

22 i 25 to średnia fps z benchmarka

Street Fighter IV

Ful detale oprócz AAX4 i rozdzielczości 1280X1024

Far CRY 2

Detale medium AAX4 rozdzielczoś 1280X1024

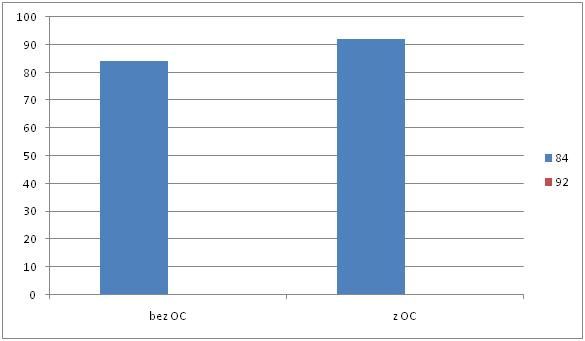

Benchmark FurMark 1.8.2.

Konfiguracja: rozdzielczość 1680X1050

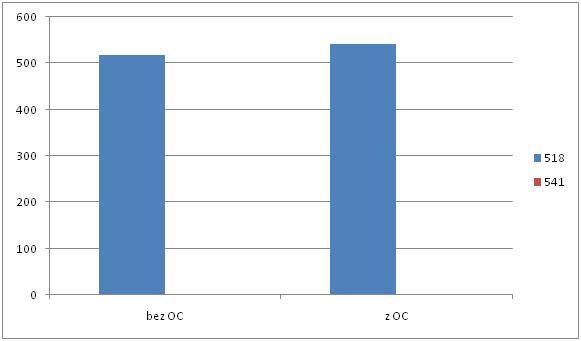

PhysX FluidMark

Aby sprawdzić wydajność karty jak i ile daje podkręcanie w obliczeniach fizycznych ( PhysX ) zrobiłem benchmark programem PhysX FluidMark.

W celu sprawdzenia najwyższej temperatury na rdzeniu karty graficznaj posłużyłem się programem FurMark 1.8.2. - Podczas testów max temperatura karty wynosi 108C po OC i 104C przed OC w spoczynku karta nagrzewa się do 52C przez co zużywa się szybciej niż karta z wydajniejszym chłodzeniem aktywnym. Najwyższa temperatura przewidziana dla tej karty wynosi 115 a więc stosunkowo niewiele w porównaniu do temperatur wykrytych podczas testów. W tym teście najbardziej zaskoczyła mnie różnica temperatur po i przed OC która wynosi tylko 4C.

Wydajność chłodzenia można jednak zwiększyć dokładając do dużego radiatora wentylator 90mm. Taka możliwość nie została przewidziana przez producenta ale wentylator pasuje jednak do chłodzenia karty.

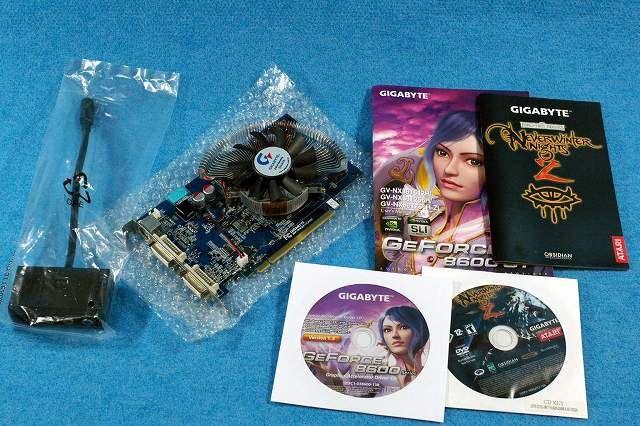

Dodatki

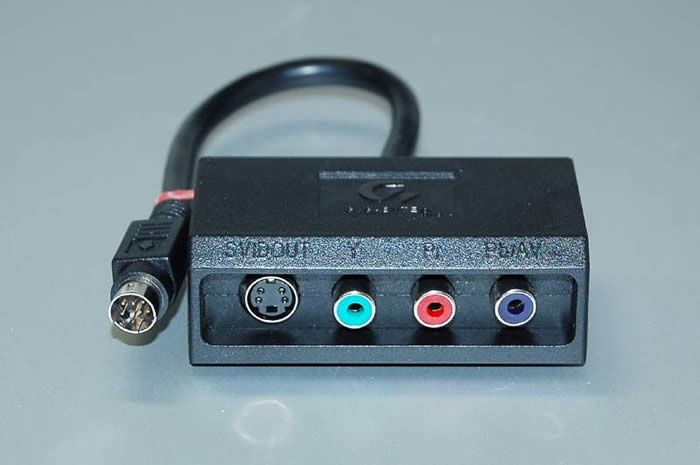

Do dodatków należy zaliczyć przejściówkę TV-Out - S-Video Out, AV Out, HDTV Component (Y+Pr+Pb) lecz ciągle boli brak przejściówki DVI - D-Sub dzięki której można podłączyć większość starych monitorów.
