W poprzednim artykule pisaliśmy o ciekawych funkcjach dla overclockerów. Podkręcanie wiąże się jednak nie tylko z technologiami ułatwiającymi zwiększanie wydajności poszczególnych komponentów. Duże znacznie mają również systemy chłodzenia, które muszą sobie poradzić z utrzymywaniem sprzętu w określonej temperaturze zarówno w stanie spoczynku, jak i będącego pod obciążeniem. Kiedy zaś dany sprzęt zostanie już podkręcony, chłodzenie nabiera znaczenia - musi zapewnić stabilną pracę nawet wtedy, gdy określony komponent pracuje z wyższymi niż nominalnie parametrami.
Karty graficzne i płyty główne MSI oferują wiele interesujących rozwiązań, które doskonale radzą sobie z odprowadzaniem ciepła. Mowa o takich technologiach jak: SuperPipe, Twin Frozr i Twin Frozr II, Cyclone, czy Split Thermal System. Każde z nich jest na swój sposób unikalne i świetnie spełnia swoje zadanie.
MSI SuperPipe – rurki cieplne
Rurki cieplne SuperPipe wykorzystywane są zarówno w kartach graficznych, jak i płytach głównych firmy MSI. Na tle konkurencyjnych rozwiązań cechuje je przede wszystkim zwiększona grubość. Ich średnica wynosi 8 mm i są średnio o 60 proc. grubsze od tradycyjnych ciepłowodów. Dzięki zwiększonej grubości, SuperPipe dużo szybciej transportuje ciepło z rdzenia karty graficznej do wentylatorów. To z kolei sprawia, że wydajność chłodzenia jest nawet o 90 proc. wyższa w porównaniu do tradycyjnych rozwiązań. Ryzyko przegrzania się wydajnych kart graficznych jest redukowane do minimum. Użytkownicy mogą liczyć także na lepsze osiągi w podkręcaniu.

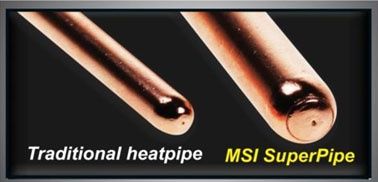

MSI SuperPipe są o wiele wydajniejsze od tradycyjnych rurek cieplnych
Pierwszą kartą graficzną wykorzystującą technologię SuperPipe była MSI N285GTX SuperPipe OC. Pozostałe modele w nią wyposażone to MSI N275GTX Lightning oraz rodzina kart R4890 Cyclone.
Miedziane rurki cieplne SuperPipe znajdziemy także na płytach głównych MSI. Odkąd energia elektryczna pobierana przez procesory wyrażana jest w setkach watów, wydajny system chłodzenia płyty głównej jest jednym z kluczowych elementów, które pozwalają na bezpieczny overclocking i stabilną pracę całego systemu. Dlatego wybrane płyty główne MSI wyposażono w technologię SuperPipe. Należą do nich najnowsze płyty główne z chipsetem Intel P55 – MSI P55-GD80 i MSI P55-GD65.

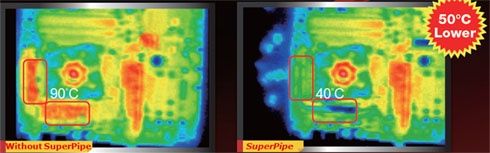

SuperPipe na płytach głównych MSI zapewniają do 50 st. C niższą temperaturę niż w przypadku zastosowania tradycyjnych rurek cieplnych
Układ chłodzący MSI Cyclone
MSI Cyclone to zaprojektowany od podstaw system chłodzenia dla kart graficznych. Składa się on z automatycznie regulowanego wentylatora o średnicy aż 10 cm. Wentylator tego typu jest wyraźnie większy od stosowanego w referencyjnych chłodzeniach kart graficznych i zapewnia o 60 proc. lepszy przepływ powietrza.

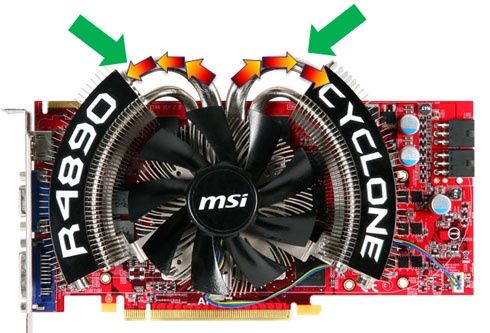

Karta graficzna MSI z chłodzeniem Cyclone
Co więcej, duży wentylator Cyclone pracuje na stosunkowo niskich obrotach, dzięki czemu zapewnia nie tylko lepszą wydajność, ale także jest o 50 proc. cichszy niż tradycyjne wentylatory instalowane w referencyjnych kartach graficznych.

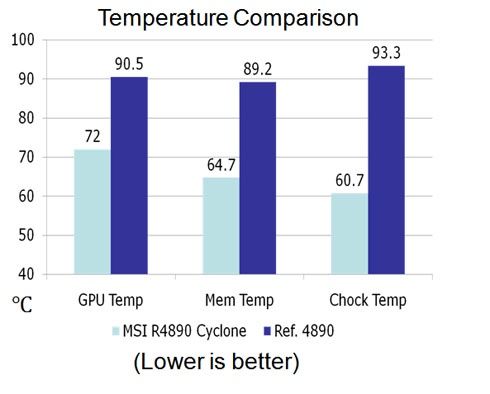

Z testów wynika, że karta graficzna R4890 z chłodzeniem Cyclone uzyskała temperaturę niższą o 32 st. C względem tej samej karty, ale z chłodzeniem referencyjnym
Nazwa marketingowa chłodzenia Cyclone odnosi się bezpośrednio do sposobu jego działania - układ chłodzący jak cyklon odprowadza ciepło z okolic rdzenia i pozostałych komponentów karty graficznej, zapewniając jednocześnie unikalny i efektywny przepływ powietrza.

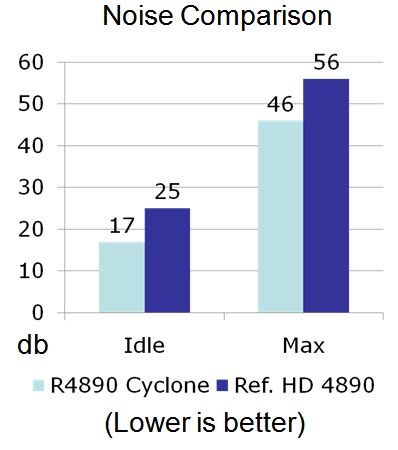

MSI R4890 z chłodzeniem Cyclone może się pochwalić cichszą pracą o 10 decybeli w stosunku do karty referencyjnej. Dzięki temu w trybie spoczynku karta MSI jest prawie niesłyszalna
Chłodzenie Cyclone wykorzystuje nie tylko wysokiej jakości wentylator, ale także cztery rurki cieplne (w tym dwie wykonane w technologii SuperPipe) i radiatory zbudowane z wielu żeberek, co gwarantuje wysoką skuteczność odprowadzania ciepła. Całość zapewnia świetne wyniki – MSI Cyclone to rozwiązanie stworzone dla miłośników podkręcania. Możemy liczyć na niskie temperatury i cichą pracę.
Karty graficzne MSI wyposażone w chłodzenie Cyclone: R4890 Cyclone SOC, R4890 Cyclone OC, R4890 Cyclone.
Systemy chłodzenia Twin Frozr i Twin Frozr II
System chłodzenia Twin Frozr zadebiutował na kartach graficznych MSI N285GTX SuperPipe OC oraz N275GTX Twin Frozr OC, a następnie został zaadaptowany do użycia w doskonałej karcie N260GTX Lightning. Twin Frozr składa się z dwóch wydajnych i cichych wentylatorów, które zostały zaprojektowane w taki sposób, aby chłodziły nie tylko rdzeń karty graficznej, ale także pozostałe komponenty (pamięć, sekcję zasilania).

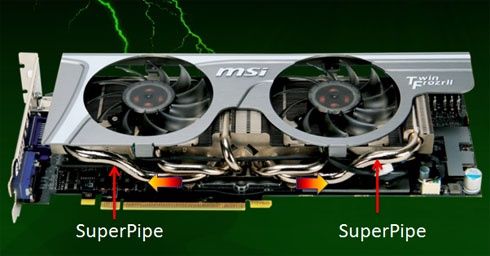

Karta graficzna MSI N275GTX Lightning z chłodzeniem Twin Frozr II i rurkami cieplnymi SuperPipe
Twin Frozr to niewątpliwie unikalny system chłodzenia, wykorzystujący dwa wentylatory. Aby jeszcze bardziej zwiększyć wydajność chłodzenia i - co za tym idzie - potencjał overclockerski, MSI wykorzystała w karcie graficznej MSI N275GTX Lightning drugą generację chłodzenia – Twin Frozr II. Tym razem układ składa się z dwóch wentylatorów o średnicy 8 cm, którego łopatki położone są blisko siebie oraz pięciu rurek cieplnych. Wszystko to sprawia, że wydajność rozpraszania ciepła jeszcze bardziej się zwiększyła, a chłodzone są – podobnie jak w przypadku pierwszej generacji Twin Frozr – wszystkie newralgiczne komponenty karty graficznej.
Warto dodać, że średnica rurek cieplnych w układach chłodzenia to kluczowy element decydujący o wydajności odprowadzania ciepła. Aby zagwarantować o 90 proc. lepsze odprowadzanie ciepła, w porównaniu z tradycyjnymi rurkami cieplnymi, firma MSI wykorzystała w układzie chłodzenia Twin Frozr II najgrubsze na rynku rurki SuperPipe o średnicy 8 mm. Wentylatory o dużych rozmiarach (przypomnijmy - aż 8 cm średnicy) zapewniają wydajne chłodzenie przy mniejszej prędkości obrotów - wpływa to na redukcję generowanego hałasu. Nawet przy pełnym obciążeniu układu Twin Frozr II poziom szumu nie przekracza 30 db.
Chłodzenie Twin Frozr na karcie MSI N260GTX Lightning sprawuje się świetnie - temperatura jest wyraźnie niższa zarówno w stanie spoczynku, jak i pod obciążeniem
Dwa duże wentylatory z dużą ilością łopatek oraz rurki SuperPipe w układzie Twin Frozr II utrzymują temperaturę o 23 st. C niższą w porównaniu z referencyjnymi rozwiązaniami termalnymi.

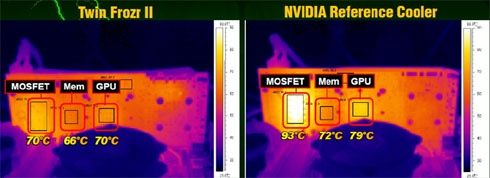

Obrazek przedstawia temperatury zmierzone w stanie spoczynku i pod obciążeniem na MSI N275GTX Lightning i na karcie z referencyjnym chłodzeniem. Różnice są znaczne
Prędkość obrotowa wentylatorów jest uzależniona od tego, co akurat robimy - system Twin Frozr automatycznie reguluje pracę wentylatorów, aby zapewnić cichą pracę w trakcie typowych zastosowań (np. przeglądanie Internetu, praca z edytorem tekstu), by zwiększyć obroty, gdy np. użytkownik uruchomi grę.
Jeszcze jeden pomiar i po raz kolejny chłodzenie MSI okazuje się być o wiele lepsze od referencyjnego
Systemy Twin Frozr zapewniają świetne możliwości podkręcania - karta graficzna z takim chłodzeniem, aż prosi się o overclocking. Użytkownicy świeżo po zakupie nowego produktu mogą w łatwy sposób zwiększyć jego wydajność.
Split Thermal System - rozdzielony system chłodzenia
Na płycie głównej najwięcej ciepła wytwarza zainstalowany w niej procesor, chipset oraz sekcja zasilania procesora. Jeśli temperatury pracy poszczególnych komponentów będą zbyt wysokie, komputer może nie działać stabilnie lub nawet ulec awarii. Zbyt duże ciepło może uszkodzić podzespoły płyty głównej. Dlatego na płytach MSI znajdziemy dobrze zaprojektowane systemy chłodzenia, który zapobiegają usterkom i zapewniają duży potencjał overclockerski.

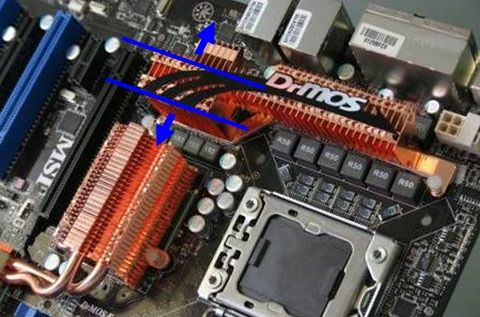

Rozdzielony system chłodzenia na płycie głównej MSI
Mowa o Split Thermal System. Rozdzielony system chłodzenia dba o to, aby ciepło generowane przez chipset nie przedostawało się w okolice dobrze chłodzonej sekcji zasilania procesora, której temperatura jest niska, dzięki zastosowaniu układów DrMOS. Takie chłodzenie zapewnia utrzymanie odpowiednich temperatur w najbardziej newralgicznych miejscach płyty głównej.

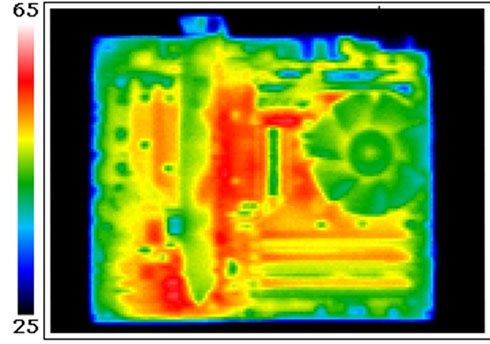

Średnia temperatura na płycie MSI wynosi 45 st. Celsjusza
Zastosowanie systemu Split Thermal System sprawia, że średnia temperatura chipsetu i elementów odpowiedzialnych za zasilanie wynosi ok. 45 st. C. To bardzo dobry rezultat. Utrzymanie zadowalającej temperatury to gwarancja, że użytkownicy mogą sobie pozwolić na zwiększenie wydajności komputera poprzez overclocking.
Podsumowanie
Płyty główne i karty graficzne to jedne z najważniejszych podzespołów, z jakich składa się komputer. Płyta musi być zaprojektowana perfekcyjnie, ponieważ ma kluczowe znacznie przy podkręcaniu. Ważne, aby oferowała nie tylko dobry BIOS, ale także świetną jakość wykonania, co bezpośrednio wiąże się z zastosowanym systemem chłodzenia. Dzięki takim rozwiązaniom jak SuperPipe czy Split Thermal System, płyty MSI mogą pochwalić się doskonale zrealizowanym chłodzeniem, które nie będzie słabym ogniwem podczas podkręcania.
W przypadku kart graficznych, firma MSI również oferuje autorskie układy chłodzące. Cyclone, SuperPipe, Twin Frozr i Twin Frozr II to znakomicie zaprojektowane rozwiązania, które zapewniają nie tylko wysoką wydajność, ale także duży komfort pracy.
Osoby zainteresowane zakupem płyty głównej lub karty graficznej wyposażonej w dobrej klasy system chłodzenia - co od razu wiąże się z dużym potencjałem podkręcania - powinny zapoznać się z ofertą firmy MSI.
