UPS z wydłużoną o 50% żywotnością baterii. TiF trendy 2018

W ramach poszukiwania nowych i ciekawych trendów na rok 2018 w segmencie zasilania awaryjnego, od firmy Eaton otrzymaliśmy wieści na temat nowej serii UPSów, w której firma nadal będzie stawiać na jedną ze swoich kluczowych cech, jaką jest wydłużona o 50% żywotność baterii. Sama technologia co prawda nie jest nowinką z tego roku, ale jeśli jeszcze o niej nie słyszałeś, jest to najlepsza okazja żeby o niej co nieco wspomnieć.

W cyklu TiF trendy przyglądamy się technologiom,

szczególnie przydatnym w firmie. więcej...

Dłuższą żywotność zasilaczom UPS zapewnia stworzona przez Eaton technologia nieciągłego ładowania ABM (Advanced Battery Management), a dokładnie trzystopniowej techniki ładowania, mającej na celu wydłużenie eksploatacji, a także diagnostykę stanu baterii i optymalizację czasu kolejnego ładowania.

Podczas normalnej pracy zasilacza UPS, magazynowana energia jest niezbędna tylko czasami, a stopień „zużycia” baterii akumulatorów zależy w znacznym stopniu od sposobu przeprowadzenia pełnego ładowania.

Akumulatory ładowane tradycyjną metodą konserwacyjną są narażone na korozję elektrody i wysuszenie elektrolitu spowodowane ciągłym doładowywaniem konserwacyjnym, zwłaszcza w stanie gotowości. Technologia ABM stanowi w zasadzie inteligentne uzupełnienie ładowania, polegające na przerywaniu niepotrzebnego doładowywania, co znacznie opóźnia moment zużycia baterii  akumulatorów. Technologia ABM zapewnia dodatkową funkcję monitorowania stanu baterii na podstawie detekcji zużycia baterii i wczesnego ostrzegania o zbliżającym się końcowym okresie żywotności. Optymalizuje także czas ponownego ładowania, co jest istotne w sytuacjach, w których mogą występować w krótkim czasie kolejne awarie zasilania.

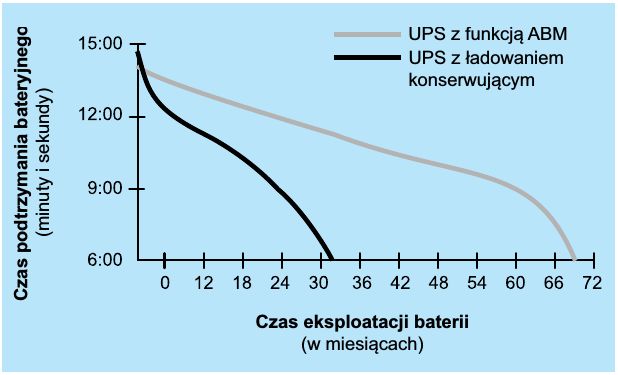

Akumulatory w UPSach jak każde inne ogniwa, z czasem tracą swoją żywotność. Wydłużenie żywotności baterii o 50% to świetna wiadomość, bo w teorii pozwala w dłuższej perspektywie znacząco obniżyć koszty użytkowania UPSa, ale zapewne wielu z nas zada w tej chwili pytanie: ile konkretnie czasu da nam to 50%?

Jak to zwykle bywa, wiele zależy od kilku czynników, ale jeśli przyjmiemy, że średnia żywotność wysokiej klasy akumulatorów wynosi około 5 lat, w przypadku rozwiązania Eaton moglibyśmy liczyć, że ich moc znacząco osłabnie za co najmniej 7 lat. Problem w tym, że trudno wymiernie zmierzyć żywotność baterii i monitorować kiedy ich moc zaczyna słabnąć.

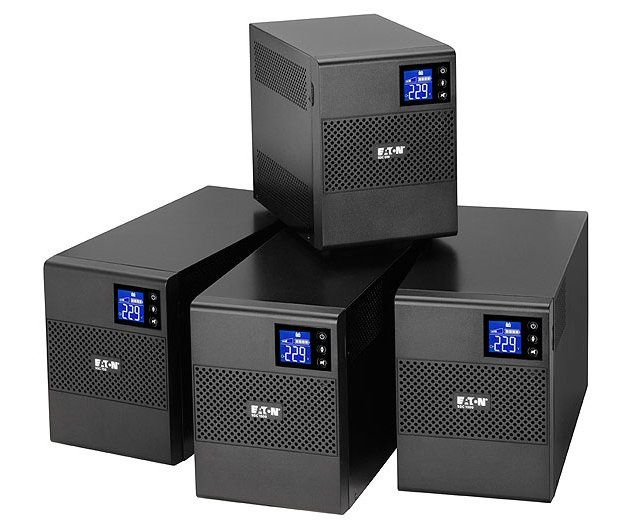

Wydłużoną o 50% żywotnością baterii może pochwalić się wprowadzona niedawno na rynek seria zasilaczy gwarantowanych 5SC, przystosowanych do zapewniania ochrony zasilania małych serwerów wieżowych, sieciowych pamięci masowych (NAS) i innego wyposażenia sieciowego w małej i średniej wielkości przedsiębiorstwach.

Zasilacze 5SC cechuje również funkcjonalność buck-and-boost (obniżanie/podwyższanie napięcia), co pozwala im na kompensację szerokiego zakresu napięć wejściowych bez konieczności wykorzystywania energii z akumulatorów.

Seria 5SC została wykonana w topologii line-interactive. W odróżnieniu od pasywnego zasilacza o architekturze „off-line”, zasilacz UPS wykorzystujący technologię „line-interactive” pracuje przy obecności zasilania sieciowego. Oznacza to, że w trakcie normalnego trybu pracy zasilanie nieustannie monitorowane jest przez czujny mikroprocesor. Dzięki obwodowi kompensacji napięcia możliwe jest regulowanie jego podwyższeń i obniżeń w celu zrównoważenia zmian.

Podczas pracy w trybie  bateryjnym zapewniony zostaje wysokiej jakości sygnał dla najbardziej czułego sprzętu takiego jak serwery z aktywną korelacją współczynnika (PFC). Możliwość ta istnieje dzięki dokładnemu przebiegowi sinusoidalnemu.

5SC może być stale monitorowany za pomocą oprogramowania Inteligent Power Manager. Dzięki temu  możliwe jest zarządzanie maszynami wirtualnymi i dokonywanie ustawień poprzez zaawansowane narzędzia konfiguracyjne oraz aktualizacyjne, zcentralizowane przetwarzanie alarmów oraz intuicyjną wizualizację. Służy jako wtyczka do takich systemów jak : VMware, Hyper-V, Citrix Xen, Redhat.

Zasilacz 5SC oferuje komunikację USB, szeregową oraz przekaźnikową. Port USB  jest kompatybilny z HID w celu automatycznej integracji z systemami takimi jak Windows, Mac OS, a także Linux.

UPS 5SC od Eaton cechuje przejrzysty wyświetlacz LCD udostępniający wgląd do kluczowych parametrów, którymi są: napięcie na wejściu i wyjściu, poziom obciążenia, poziom naładowania baterii oraz szacowany pozostały czas pracy. Dzięki tym informacjom jesteśmy w stanie niezwłocznie dowiedzieć się jak wygląda aktualny status systemu awaryjnego zasilania dzięki czemu zapewniony zostaje spokój i pewność jego funkcjonowania.

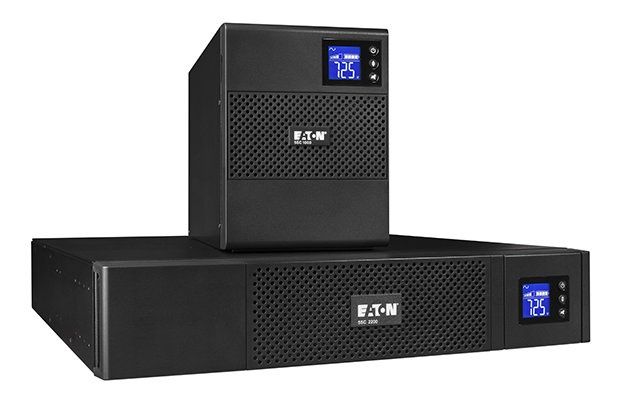

Zasilacz 5SC wykonany został z profili stalowych pokrytych metalową blachą. Konstrukcja wersji wieżowej charakteryzuje się kompaktową budową i niedużymi wymiarami. Ma to na celu ułatwienie instalacji  nawet dla miejsc z bardzo ograniczonym dostępem takich jak: punkty kasowe, bankomaty czy automaty biletowe lub prostsze dopasowanie do specyficznego układu pracy (np. z generatorem prądotwórczym).

Zasilacz UPS 5C został wykonany także w wersji przystosowanej do montażu poziomego w szafach rackowych (szafa rackowa to inaczej specjalna szafa na serwery, zasilacze awaryjne oraz inne urządzenia, które zazwyczaj mają swoje miejsce w przedsiębiorstwach lub serwerowniach). Dzięki dokręcanym po bokach metalowym stopkom, istnieje też możliwość ustabilizowania zasilacza w pionie.

Zasilacz awaryjny 5SC to urządzenie niezawodnego zasilania. Funkcje i kompaktowa konstrukcja sprawdzi się w małych bądź średnich przedsiębiorstwach, zapewniając wysokiej jakości bezprzerwowe zasilanie gwarantowane.

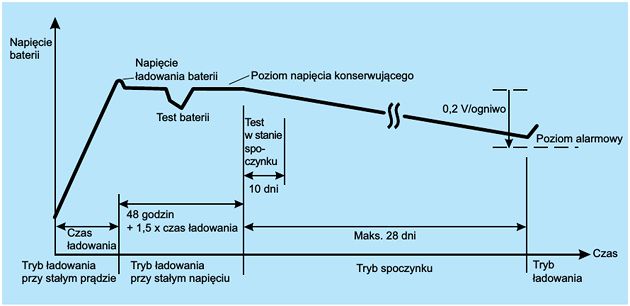

Podstawową ideą technologii ABM jest pozostawienie przez większość czasu w pełni naładowanych baterii akumulatorów w stanie spoczynku i załączenie prądu ładowania tylko w pewnych interwałach czasowych.

Początkowo, aby doładować rozładowane częściowo lub całkowicie baterie, ładowarka rozpoczyna proces ładowania od stałej wartości prądu, zależnej od danego typu używanych baterii. Gdy napięcie baterii osiągnie zadany poziom, sposób ładowania zmienia się na ładowanie konserwacyjne przy stałym, ale obniżonym napięciu, co zapewnia optymalny czas ładowania. Baterie są utrzymywane na tym poziomie napięcia przez 24 godziny do momentu przeprowadzenia pierwszego testu.

Podczas testu trwającego około minuty dokonywane są pomiary spadku napięcia baterii akumulatorów w trakcie ich ładowania, co pozwala określić stan baterii.

Następnie doładowywanie konserwacyjne jest kontynuowane przez kolejne 24 godziny plus dodatkowy okres równy 1,5-krotności czasu ładowania prądem stałym, po czym następuje stan spoczynku. Od tego momentu, ładowanie jest przerywane, na maksymalnie 28 dni - tak jakby baterie zostały odłączone.

Podczas pierwszych 10 dni napięcie akumulatorów jest stale monitorowane. Jeśli spadnie poniżej 2,1 V na ogniwo, proces ABM rozpoczyna się ponownie od ładowania przy stałym prądzie, a użytkownik otrzymuje powiadomienie o nieprawidłowej pracy baterii akumulatorów. Jeżeli napięcie spadnie do tego poziomu po upływie 10 dni, ładowanie rozpoczyna się bez wysyłania alarmu.

Mówiąc krótko, działanie algorytmu wykorzystuje trzy fazy ładowania. Dzięki temu baterie akumulatorów są znacznie mniej obciążane niż w przypadku tradycyjnego ładowania. Typowy cykl ładowania baterii akumulatorów bez przerw w zasilaniu zaprezentowano na poniższym wykresie.
