Mini skrzynka do domu i biura Chieftec Elox BT-06B

Firma Chieftec to jeden z tych producentów, który słynie z małych obudów dla biurowych i domowych komputerów. W odróżnieniu od modeli dla graczy i entuzjastów, wymagania co do takich konstrukcji są dużo niższe – najważniejszą rolę odgrywa przemyślana budowa i atrakcyjna cena.

Dobrym przykładem tutaj może być przetestowany przez nas model Elox BT-04B-U3, który sprawdzi się przy budowie mniejszych zestawów, ale nie należy do idealnych konstrukcji. Ostatnio producent przygotował jego poprawioną wersję – Elox BT-06B. Zobaczmy co z tego wyszło!

Nowa obudowa oferuje bardzo podobną specyfikację. Główna różnica sprowadza się do braku zatoki na napęd typu slim, dzięki czemu zwiększono ilość dostępnego miejsca na cooler CPU i wygospodarowano dodatkowe miejsce na dysk. Wszystko to przy zachowaniu zbliżonej ceny - wersja z zasilaczem 250 W kosztuje około 315 złotych, a z zasilaczem 350 W około 330 złotych.

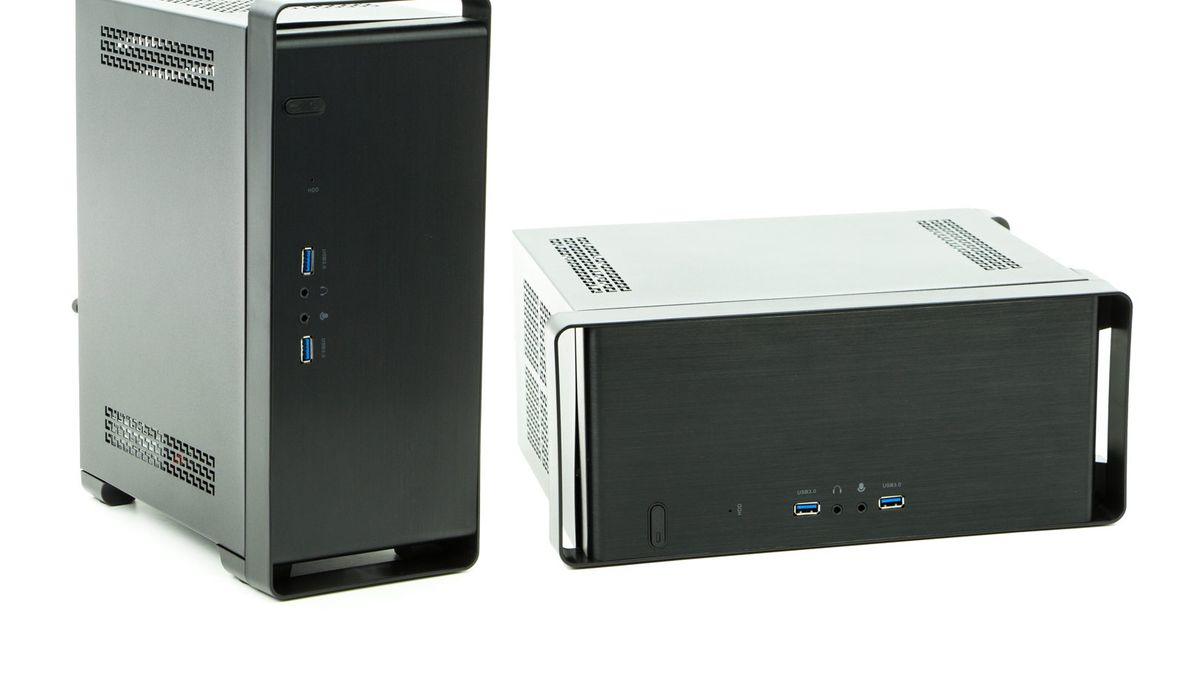

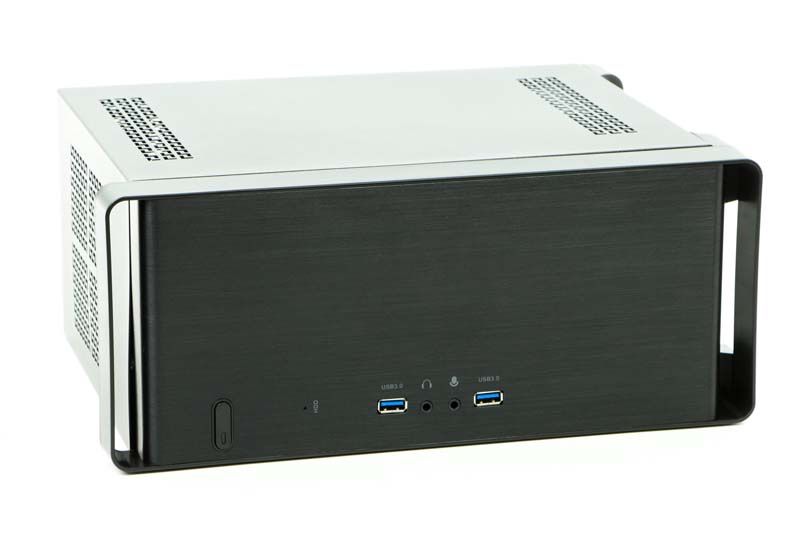

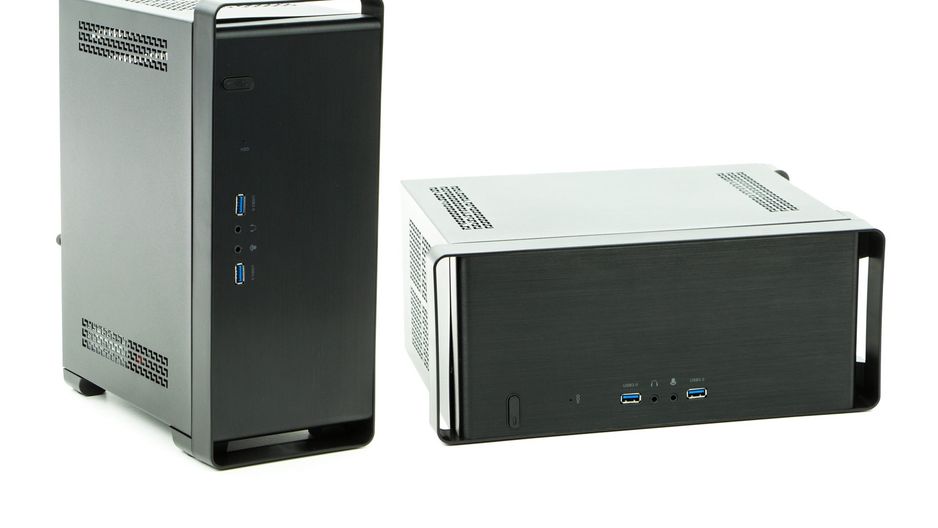

Elox BT-06B to niewielka obudowa, która bez problemu zmieści się na biurku lub w salonie – co istotne, można ją postawić pionowo lub położyć poziomo (chociaż przydałyby się tutaj jeszcze podkładki). Konstrukcja została utrzymana w prostej, stonowanej stylistyce, a środek polakierowano na czarny kolor. Jakość wykonania jednak pozostawia wiele do życzenia (jest ona jednak adekwatna do segmentu cenowego skrzynki)

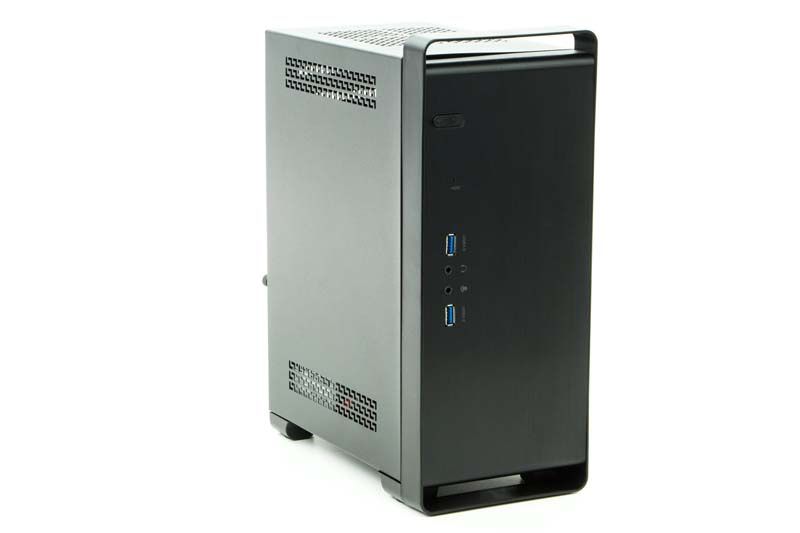

Przedni panel został wykonany ze szczotkowanego aluminium, dzięki czemu całość wygląda naprawdę elegancko - obudowa wkomponuje się nie tylko do biura, ale też do salonu jako domowy/multimedialny komputerek HTPC.

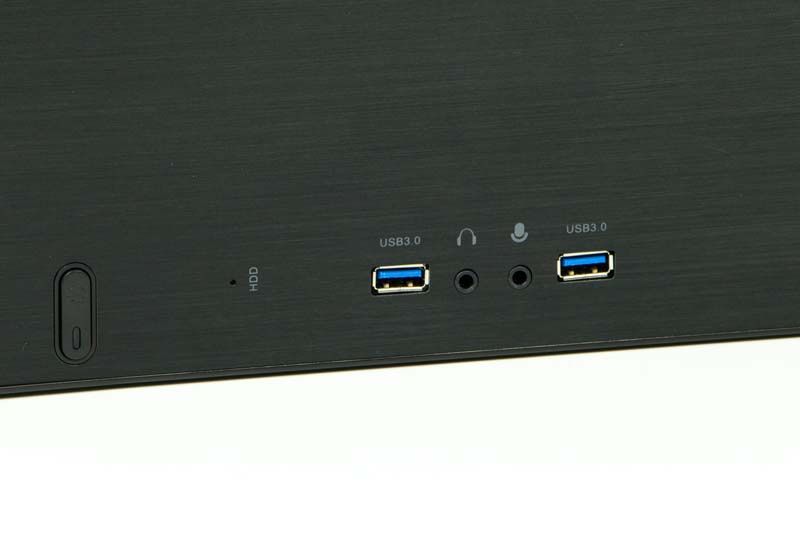

Na panelu umieszczono przycisk do włączania komputera z mocną, niebieską diodą, czerwoną kontrolkę informującą o aktywności dysku, a także dwa porty USB 3.0 oraz wejście i wyjście audio. Podobnie jak w poprzednim modelu, zabrakło przycisku reset.

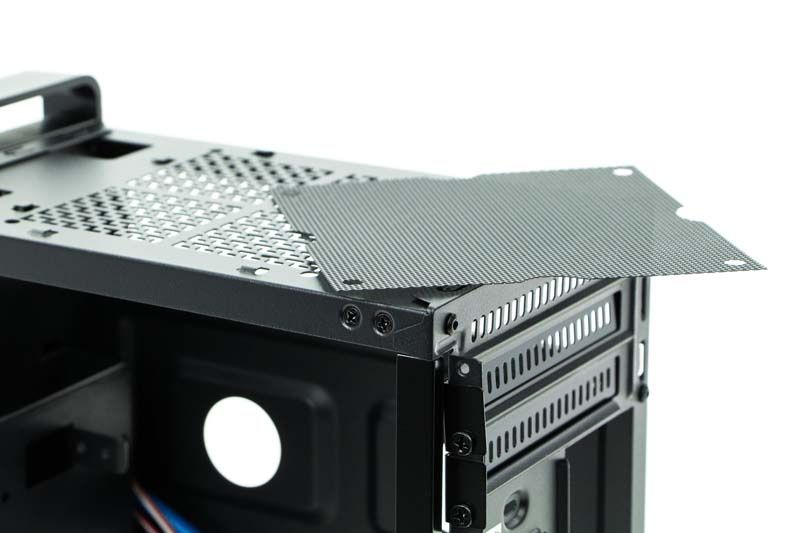

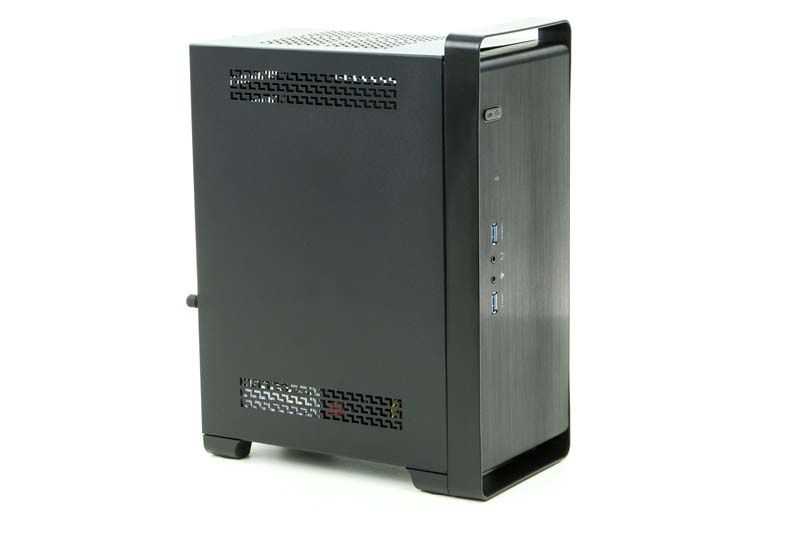

Boki wykonano z blachy, ale dodatkowo znalazły się tutaj otwory wspomagające cyrkulację powietrza. Warto jednak zauważyć, że nie wszystkie zabezpieczono filtrami przeciwkurzowymi (filtr znajduje się tylko na górnej ściance).

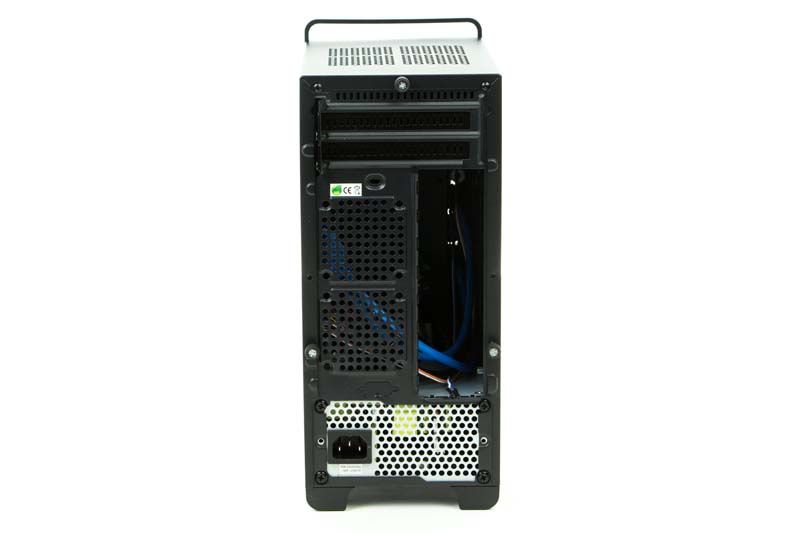

Z tyłu bez większych niespodzianek. Znajdziemy tutaj dwie zaślepki dla kart rozszerzeń, otwór na tylny panel płyty głównej, dwa otwory do montażu 60-milimetrowych wentylatorów, a na dole miejsce na zasilacz typu SFX (w naszej wersji jest on dodawany w zestawie). Bardziej spostrzegawczy zauważą też uchwyt dla linki Kensington Lock.

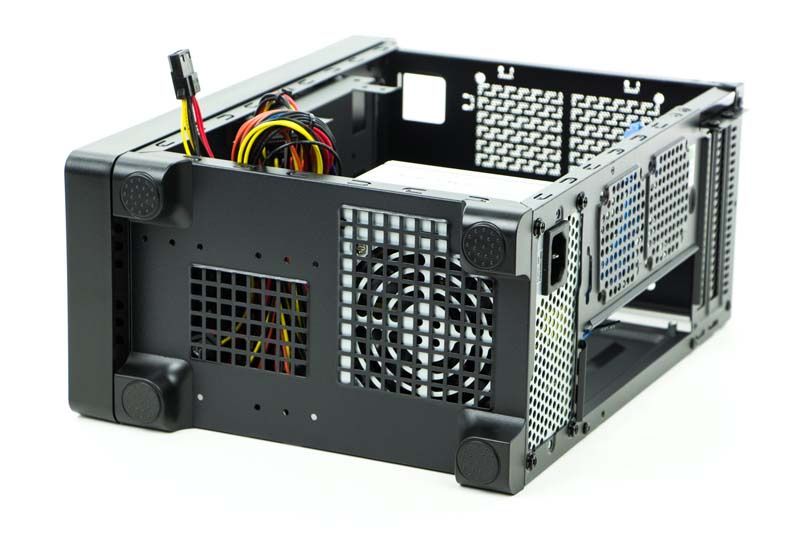

Cała obudowa spoczywa na czterech nóżkach. Szkoda, że zostały wykonane z plastiku, bo nie zapewniają ani dobrej przyczepności ani też nie tłumią drgań.

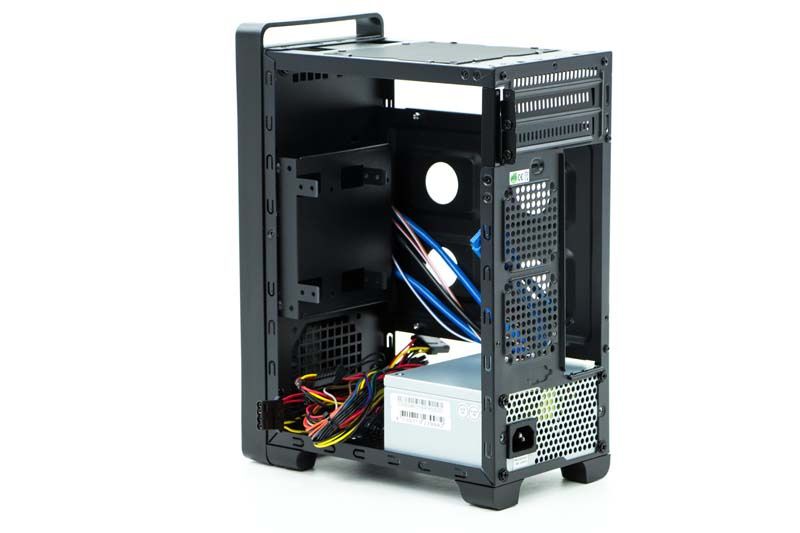

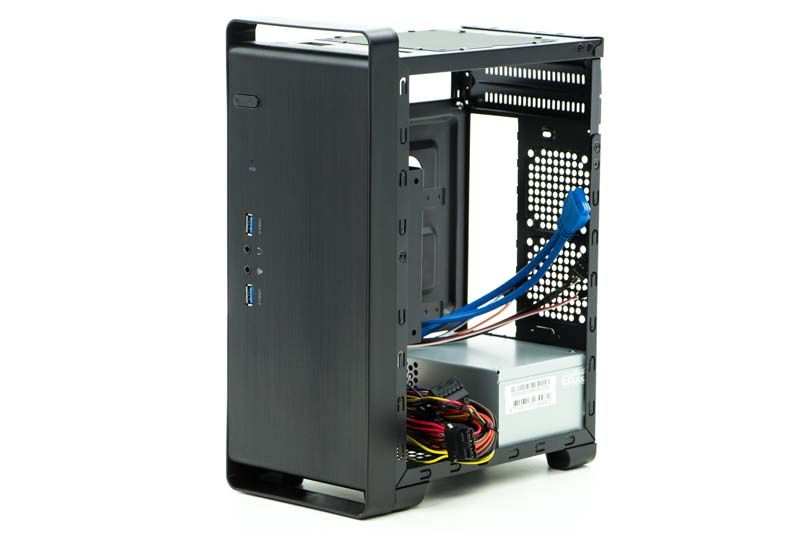

Elox BT-06B zalicza się do kompaktowych obudów, więc wnętrze nie należy do specjalnie przestronnych. Konstrukcja przeszła pewne modyfikacje względem poprzedniego modelu BT-04B.

Obudowa została przystosowana do montażu płyty głównej formatu mini-ITX oraz dwuslotowej karty rozszerzeń (ta może mieć maksymalnie 190 mm długości, więc zmieszczą tutaj mniejsze karty graficzne pokroju GeForce GTX 1650).

W klatce na przodzie udostępniono łącznie trzy miejsca na dyski – jedno w rozmiarze 2,5 lub 3,5 cala oraz dwa typowo dla nośników 2,5 cala (HDD lub SSD). Zrezygnowano z zatoki na napęd optyczny - niektórym może go brakować, ale ogólny trend raczej pokazuje słuszność decyzji.

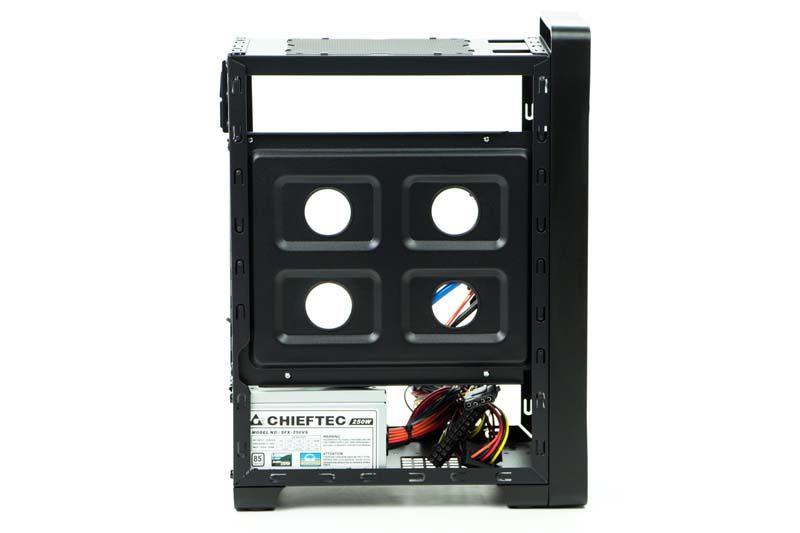

Na spodzie montowany jest zasilacz – musi być to model w formacie SFX lub SFX-L (mniejsze niż typowy ATX).

Jeżeli chodzi o chłodzenie podzespołów, obudowa oferuje tylko podstawowe możliwości. Na procesorze zmieści się cooler o wysokości do 110 mm (jest to konkretna zmiana, bo w poprzedniej wersji mógł to być model o wysokości do 70 mm).

Wentylację podzespołów można wspomóc dodatkowymi wentylatorami – z przodu zmieści się model o średnicy 80 mm, ale będzie przysłonięty przez przedni panel, u góry 120 mm (zabezpieczono go plastikowym filtrem powietrza), a z tyłu dwa modele o średnicy 60 mm. Niestety, śmigiełka trzeba dokupić we własnym zakresie.

Obudowa Elox BT-06B występuje w wersji standardowej - bez zasilacza (BT-06B-OP) oraz w konfiguracjach z zasilaczem 250 W (BT-06B-250VS) i 350 W (BT-06B-350BS). Do naszej redakcji trafiła ta druga, więc przy okazji sprawdziliśmy dodawaną jednostkę.

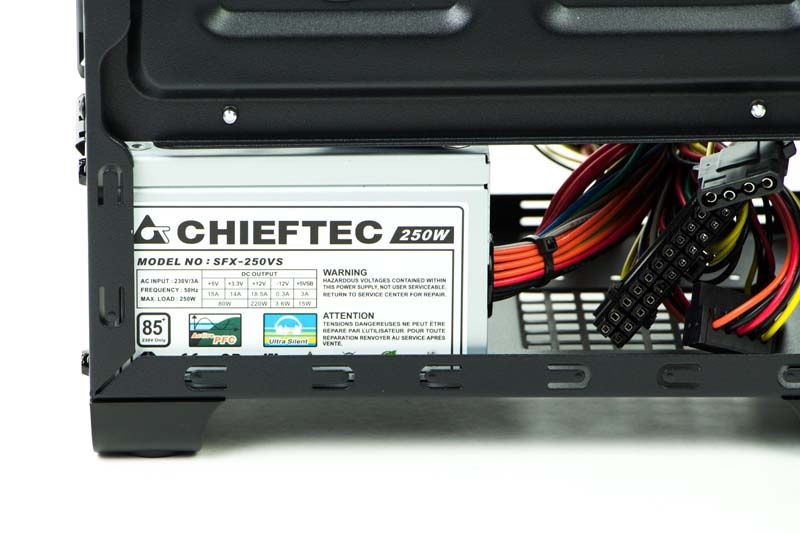

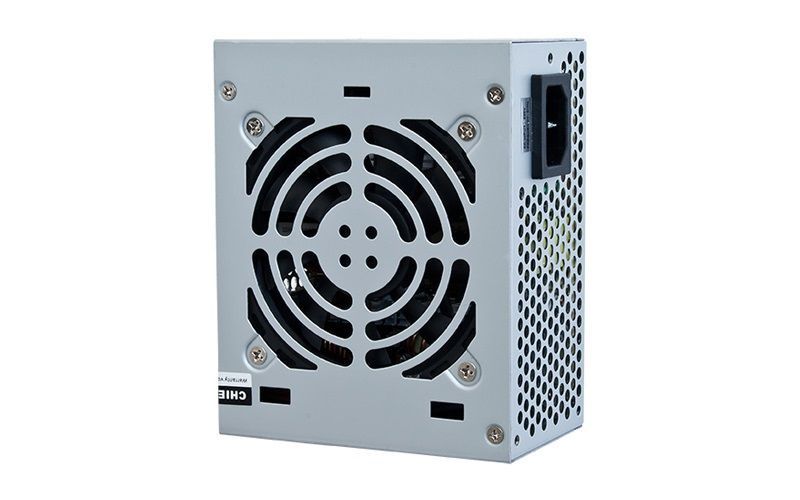

Producent dodaje model Smart SFX-250VS – jest to jednostka w formacie SFX, która oferuje moc 250 W i cechuje się sprawnością energetyczną na poziomie 85% dla napięcia 230 V (bez oficjalnego certyfikatu 80 PLUS).

Do dyspozycji oddano podstawowy zestaw wtyczek zasilających:

• ATX12V 20+4 pin – długość: 32 cm
• EPS12V 4 pin – długość: 32 cm
• 2x SATA – długość: 32 + 15 cm
• 2x MOLEX + FDD – długość: 32 + 15 + 15 cm

Wiązki wykonano z dosyć cienkich przewodów (o przekroju 20AWG) i nie zabezpieczono ich dodatkowym oplotem. Kabelki nie są zbyt długie, ale przy mniejszych obudowach (takich jak Elox BT-06B) powinny być wystarczające. Szkoda jednak, że zabrakło wtyczki PCIe dla karty graficznej - pozwoliłaby ona stworzyć całkiem ciekawy zestaw nadający się do okazjonalnego grania).

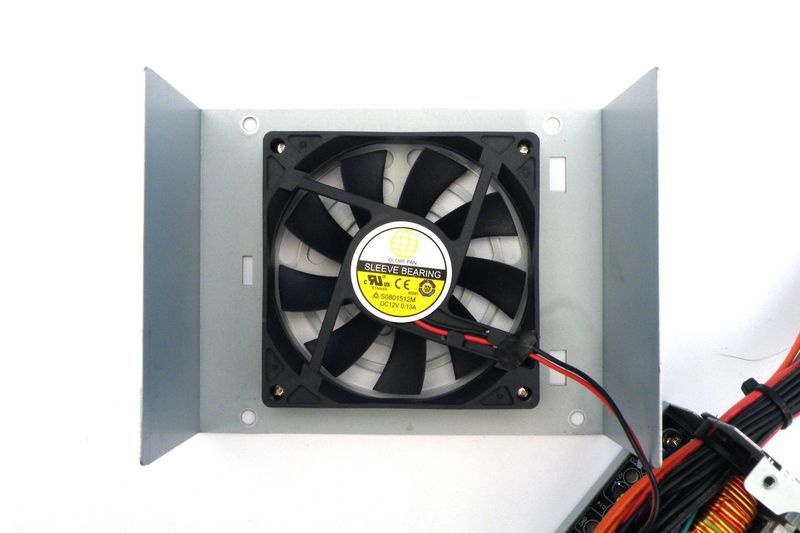

Do chłodzenia jednostki wykorzystano wentylator Globe Fan S0801512M. Jest to 80-milimetrowy model z łożyskiem ślizgowym, którego prędkość obrotowa jest regulowana automatycznie (do 2500 RPM).

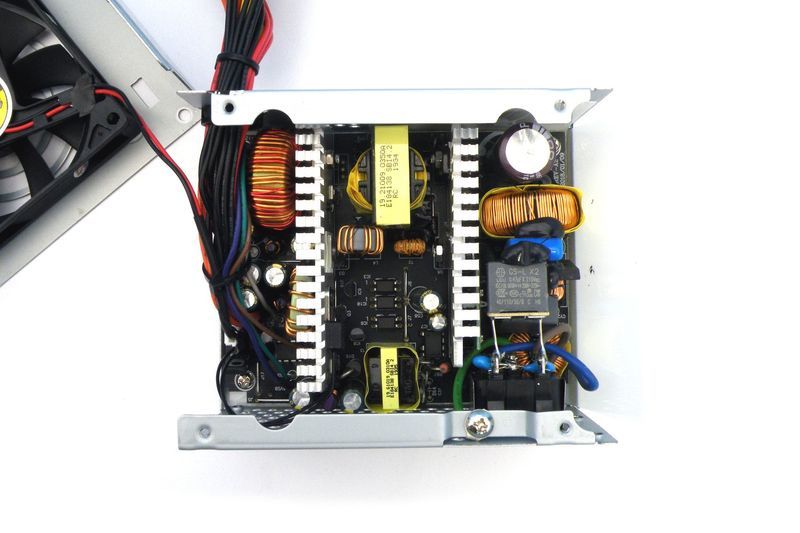

Smart SFX-250VS bazuje na platformie opracowanej przez firmę High Power (aka Sirfa lub Sirtec). Główny kondensator wyprodukowała firma TEAPO - jest to model o wytrzymałości temperaturowej do 105 stopni Celsjusza, a po stronie wtórnej znajdziemy grupową regulację napięć (czego możemy się spodziewać po ekonomicznych jednostkach). Nad bezpieczeństwem czuwa podstawowy komplet zabezpieczeń: UVP, OVP, SCP, OPP i SIP.

Dodatkowy sprzęt pomiarowy:

Termometr: Voltcraft DT 8820 (dokładność ±1° C)

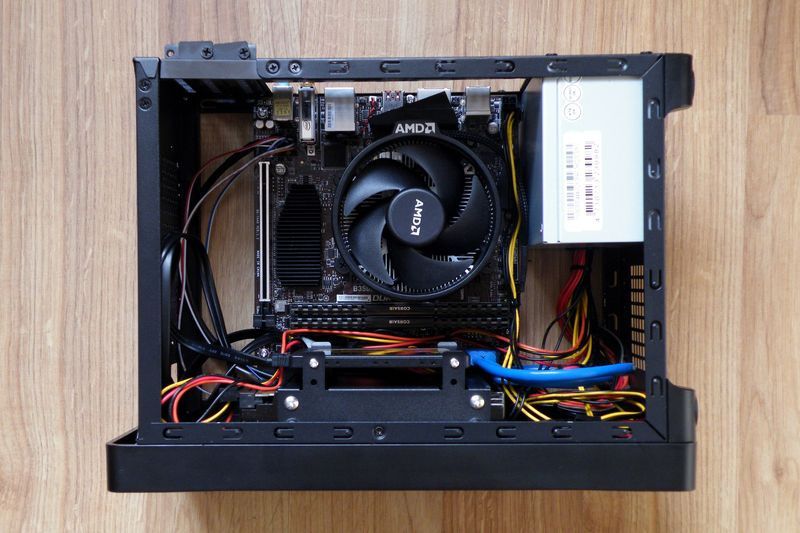

Obudowa zalicza się do kompaktowych konstrukcji, więc wnętrze nie jest zbyt przestronne, a montaż podzespołów nie należy do najwygodniejszych. Z drugiej strony nie jest to obudowa przeznaczona do składania zbyt rozbudowanych konfiguracji – w większości przypadków zapewne będzie to tania płytka mini-ITX, jeden lub dwa dyski i ewentualnie słabsza karta graficzna.

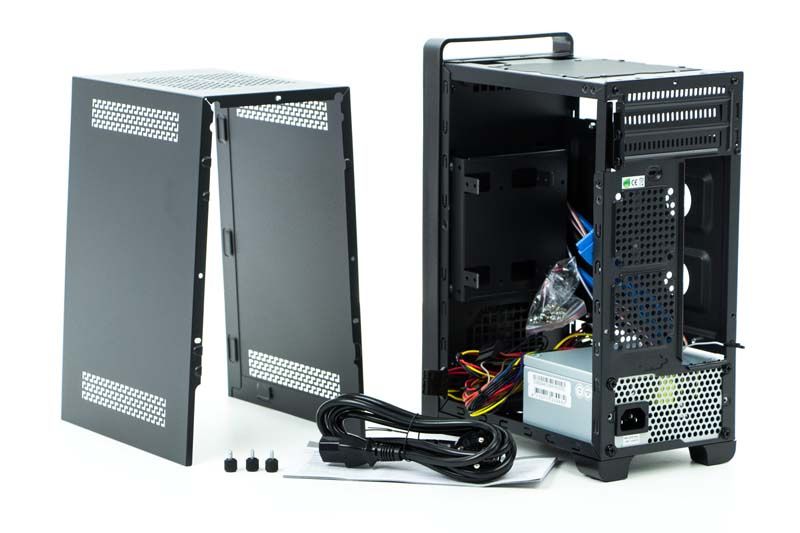

Boczne osłony zostały przykręcone za pomocą szybkośrubek (spasowanie elementów pozostawia wiele do życzenia). Dużym ułatwieniem jest odkręcany koszyk na dyski – można tutaj zamontować nośniki i od razu je podłączyć, a potem całość przykręcić do szkieletu. Do montażu wszystkich części należy użyć śrubokręta.

Jeżeli chodzi o aranżację okablowania, w środku znajdzie się kilka zakamarków, gdzie można upchnąć wiązki. Polecamy wykorzystać przestrzeń obok koszyka na dyski i przy zasilaczu, gdzie kabelki nie będą zaburzać cyrkulacji powietrza.

Nasza platforma testowa symulowała nowoczesny, niedrogi komputer do domu - wykorzystaliśmy procesor AMD Ryzen 5 3400G z referencyjnym chłodzeniem Wraith Spire (obroty wentylatora ograniczone do 50%) oraz dwa dyski: standardowy HDD oraz dodatkowy SSD. Testy wentylacji przeprowadziliśmy w fabrycznej konfiguracji (bez dodatkowych wentylatorów).

Wnioski? Temperatura podzespołów nie była najniższa, ale utrzymywała się w akceptowalnym poziomie. Być może zmiana chłodzenia na procesorze i/lub dołożenie wentylatorów w obudowie pozwoliłaby uzyskać lepsze wyniki.

Chieftec Elox BT-06B to obudowa zaprojektowana typowo pod domowe i biurowe komputery, gdzie wymagania są inne niż w przypadku modeli dla graczy i entuzjastów. Nowa wersja rzeczywiście sprawdzi się w takich zastosowaniach. Nie jest to jednak idealna propozycja, więc potencjalni klienci będą musieli iść na ustępstwa podyktowane niższą ceną.

Obudowa pozwoli na budowę eleganckiego, miniaturowego komputerka na bazie płyty głównej mini-ITX. W środku przewidziano miejsce na trzy dyski (w tym jeden 3,5 cala), a opcjonalnie można jeszcze dołożyć niedużą kartę graficzną. Cieszy obecność dwóch portów USB 3.0, ale, podobnie jak w poprzedniej wersji, zabrakło przycisku reset.

Elox BT-06B nie należy do zbyt przestronnych konstrukcji, więc montaż podzespołów nie należy do najwygodniejszych. Co ważne, w nowej wersji zrezygnowano z zatoki na napęd optyczny, dzięki czemu udało się wygospodarować więcej miejsca na chłodzenie procesora i kolejny dysk. Szkoda jednak, że wyposażenie nie obejmuje dodatkowych wentylatorów, bo podzespoły mogą się mocniej nagrzewać (szczególnie te wydajniejsze).

Głównym atutem obudowy jest atrakcyjna cena, która poniekąd tłumaczy słabą jakość wykonania - wersja z zasilaczem o mocy 250 W kosztuje jakieś 315 złotych, a z zasilaczem 350 W jakieś 330 złotych. Jeżeli szukacie obudowy do budowy słabszego, miniaturowego komputera i nie chcecie wydawać dużo pieniędzy, warto zwrócić uwagę na nowy model Elox BT-06B (lub starszy Elox BT-04B jeżeli potrzebujecie napędu optycznego).

• eleganckie wzornictwo
• możliwość ustawienia pionowego lub poziomego
• dwa porty USB 3.0 na przednim panelu
• stosunkowo dużo miejsca na cooler CPU
• dostępne konfiguracje z zasilaczem 250 W i 350 W
• atrakcyjna cena

• jakość wykonania mogłaby być lepsza
• brak przycisku reset
• brak zewnętrznej zatoki 5,25 cala
• nieco utrudniony montaż podzespołów
• brak wentylatorów w zestawie
• brak wtyczki PCIe w zasilaczu
