Gigabyte 990FX-Gaming – płyta pod AM3+ na sterydach

Trudno w to uwierzyć, ale chipsety AMD z serii 900 zadebiutowały już pięć lat temu i od tego czasu są stale wykorzystywane w płytach głównych z podstawką AM3+ pod procesory AMD FX - wprawdzie już „trochę” się zestarzały i nie oferują wsparcia dla najnowszych nowinek technologicznych, niemniej jednak producenci znaleźli na to receptę i zaczęli wspomagać się dodatkowymi kontrolerami.

Postanowiliśmy więc przetestować jedną z najnowszych płyt firmy Gigabyte pod procesory AMD FX – model Gigabyte GA-990FX-Gaming, który został zaprojektowany głównie z myślą o graczach. Zobaczmy zatem jak się sprawuje nowa konstrukcja i czy przestarzałe chipsety rzeczywiście nie są przeszkodą dla skonstruowania nowoczesnej płyty głównej.

• Efektowne, nieprzesadzone wzornictwo
• Możliwość połączenia dwóch kart graficznych w SLI lub CrossFire
• Dobrej jakości układ dźwiękowy AMP-UP! Audio
• Karta sieciowa Killer E2201
• Złącze M.2 20 Gb/s dla wydajnych SSD
• Dwa porty USB 3.1 (w tym jeden typu C)

Widać zatem, że mamy do czynienia z propozycją z górnej półki, który oferuje praktycznie wszystkie nowinki technologiczne znane z nowoczesnych płyt głównych pod procesory Intela – wszystko to w nie najniższej, ale akceptowalnej cenie na poziomie 600 złotych. Brzmi obiecująco!

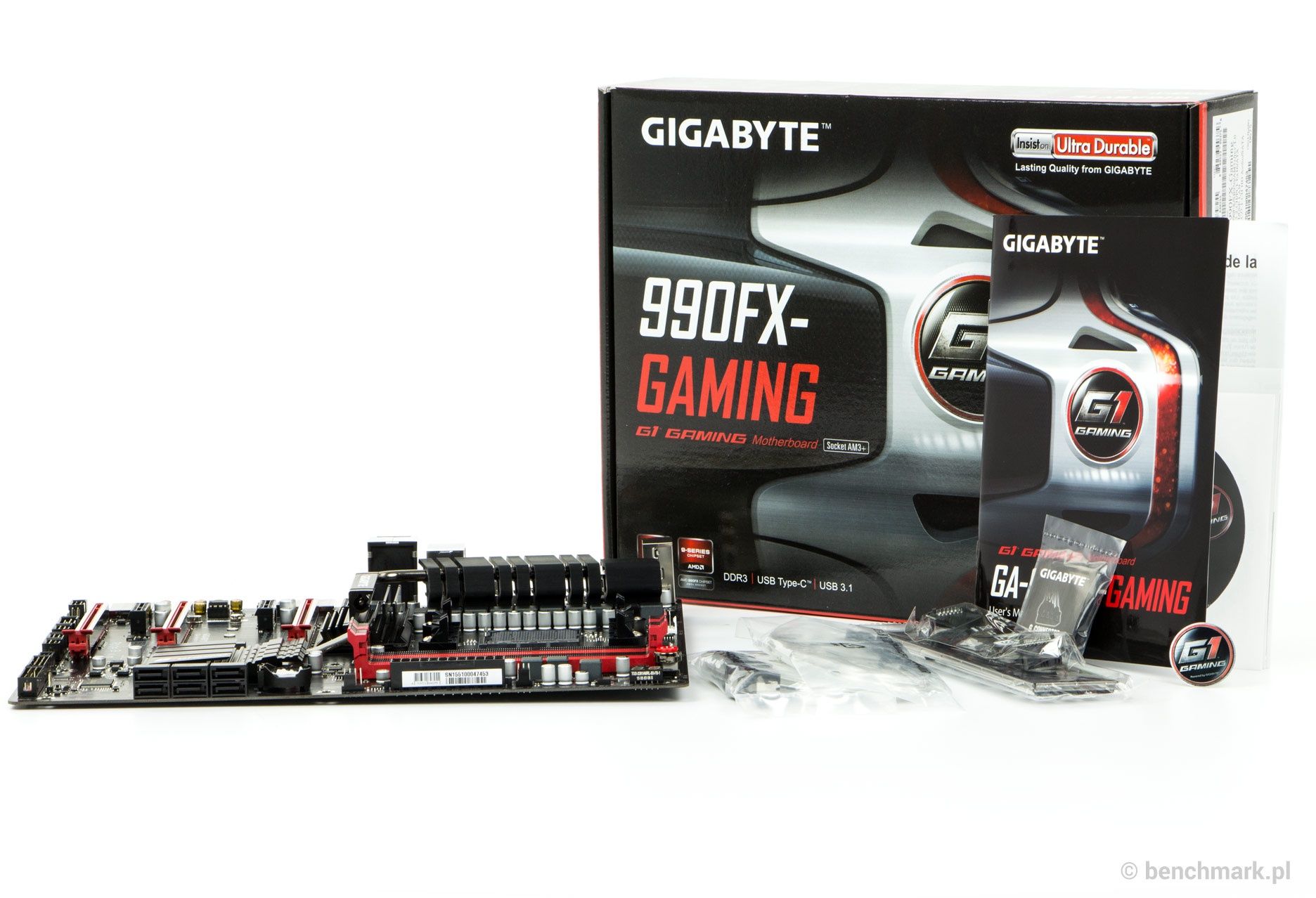

Pomimo faktu, iż mamy do czynienia z modelem z wyższej półki, płyta dotarła do nas w niedużym opakowaniu – tradycyjnie rozpisano na nim specyfikację i najważniejsze technologie. Dodatkowe wyposażenie obejmuje:

• cztery przewody sygnałowe SATA
• giętki mostek SLI (standardowy)
• zaślepkę tylnego panelu
• adapter G-Connector do łatwego podłączenia obudowy
• instrukcję obsługi
• płytę ze sterownikami i oprogramowaniem

Trzeba zatem przyznać, że wyposażenie jest podstawowe – obejmuje w zasadzie najpotrzebniejsze elementy.

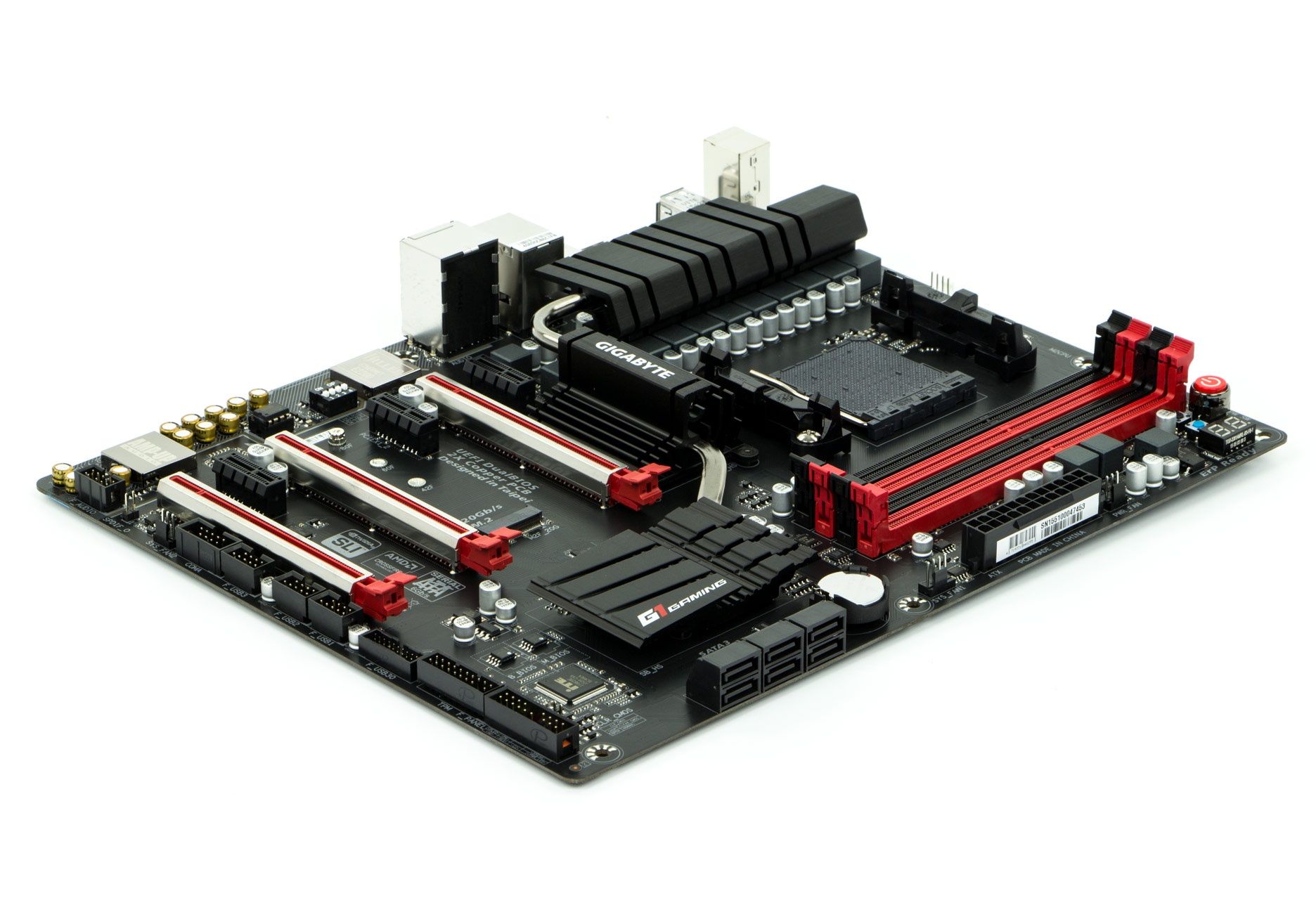

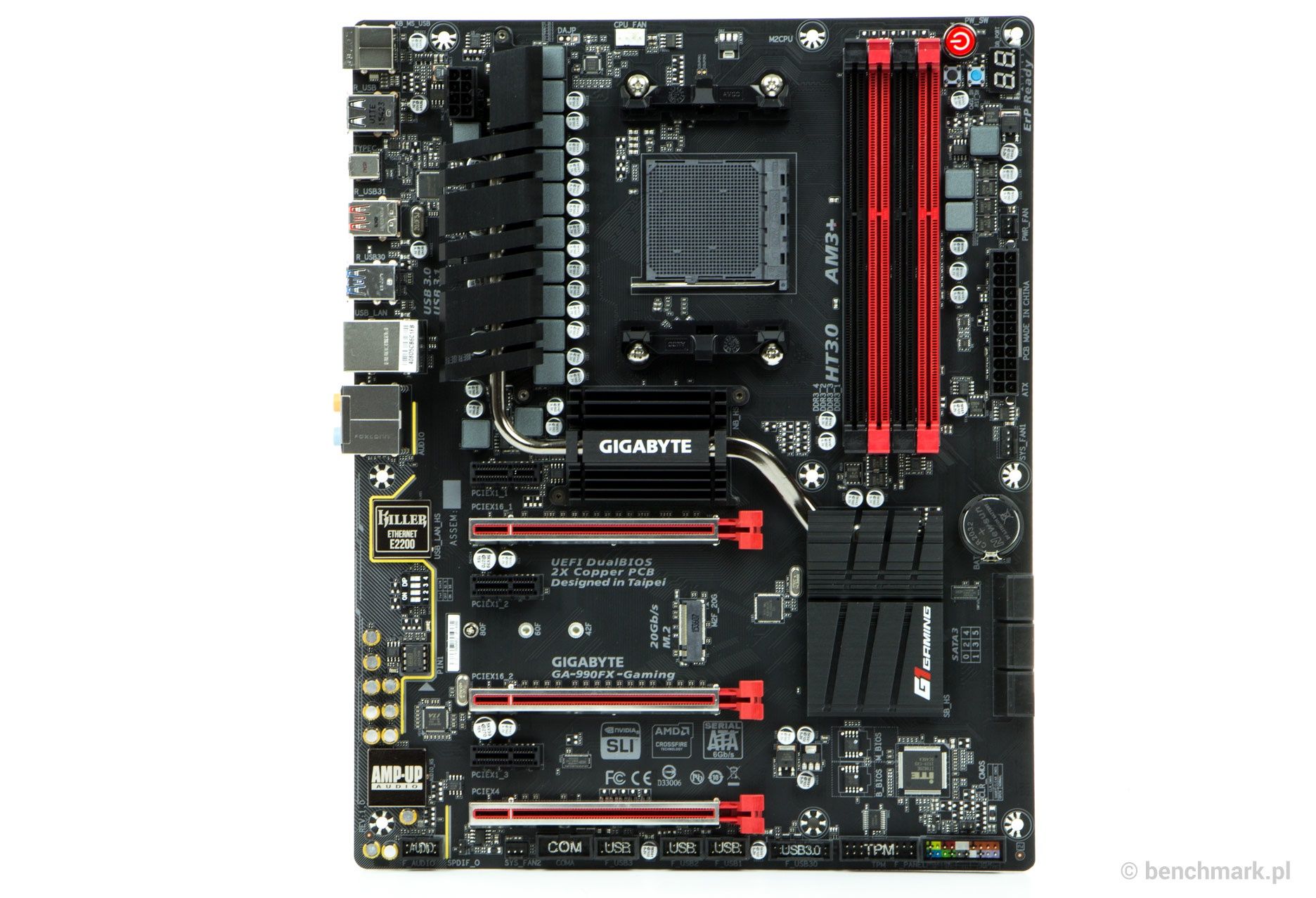

Płyta główna została utrzymana w czarno-czerwonej kolorystyce, ale jej wzornictwo nie jest zbyt przesadzone.

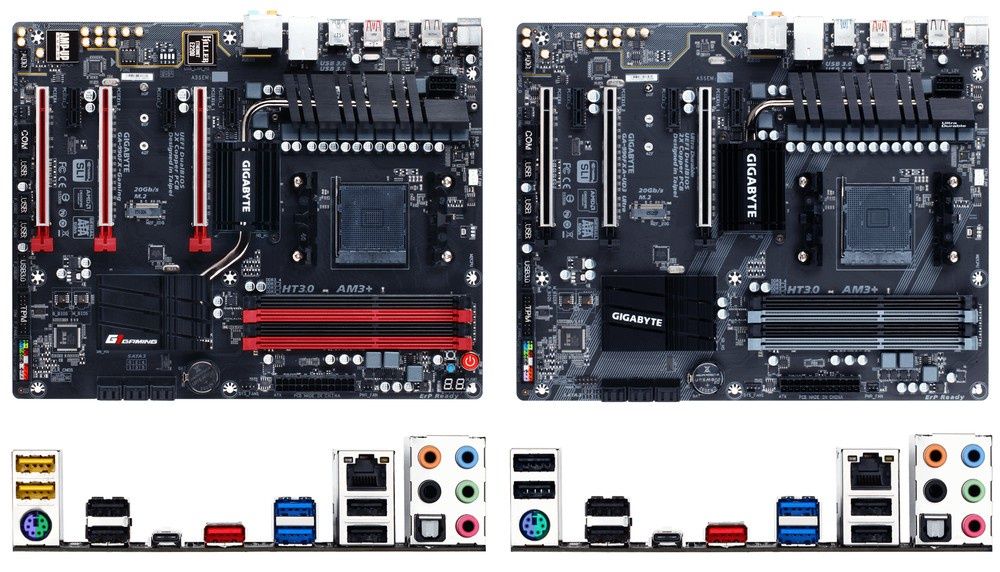

Warto również wspomnieć, że ten sam projekt płytki drukowanej wykorzystuje „cywilny” model GA-990FXA-UD3 Ultra, ale został on pozbawiony kilku funkcji – m.in. gamingowej karty sieciowej Killer E2201 oraz przycisków i wyświetlacza kodów POST.

Gigabyte GA-990FX-Gaming współpracuje z procesorami Sempron, Athlon II i Phenom II pod gniazdo AM3 oraz FX pod gniazdo AM3+ (wliczając w to najwydajniejsze modele FX-9370 i FX-9590 o TDP 220 W), a za zasilanie odpowiada tutaj 10-fazowa sekcja z pokaźnym radiatorem – został on połączony rurką cieplną z radiatorem chipsetu 990FX, a następnie z mniejszym radiatorem na mostku SB950. Przy większym obciążeniu radiator jest gorący, ale nie aż tak jak w innych płytach pod AM3+ (np. ASRock 970 Extreme4).

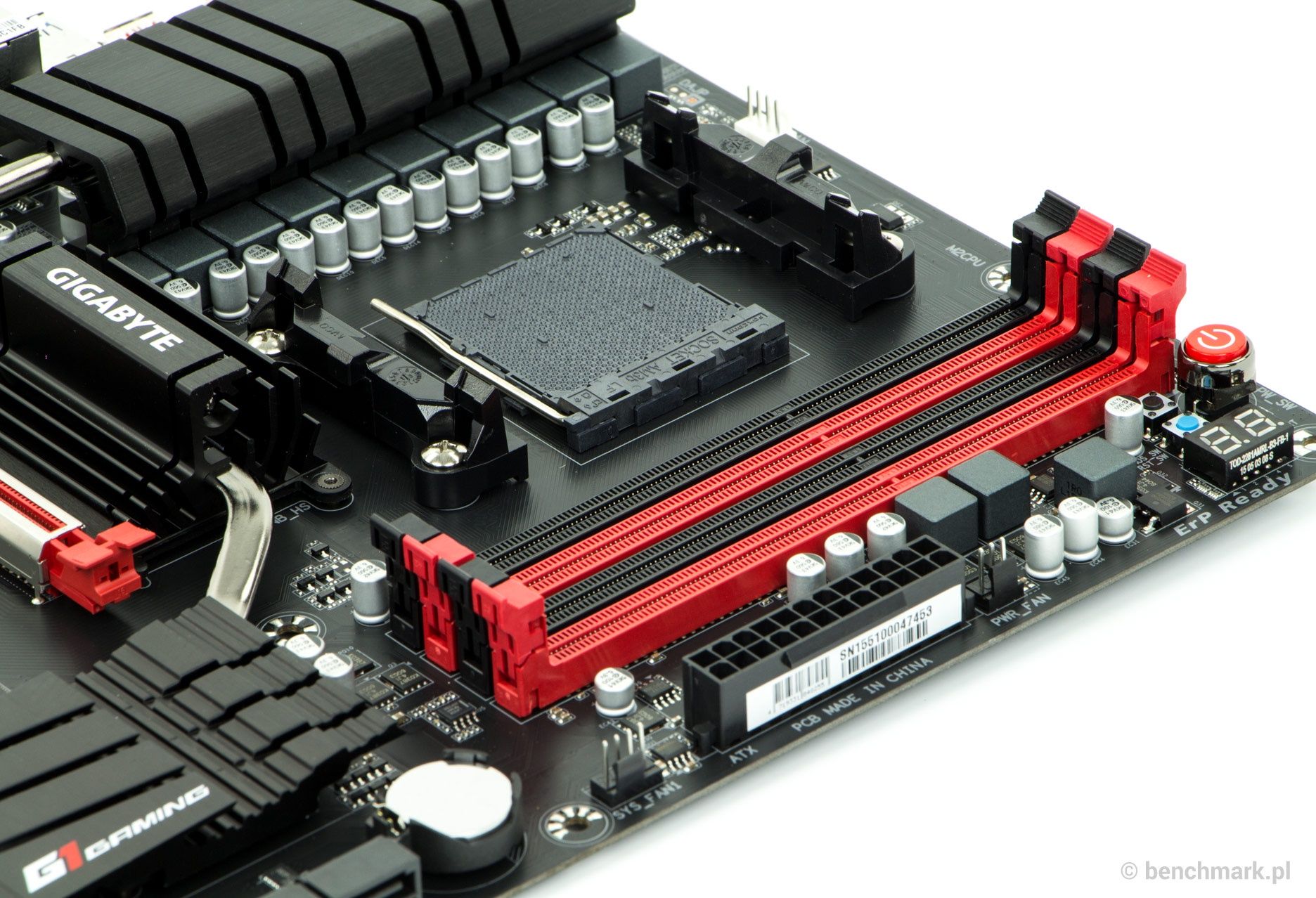

Dla pamięci przeznaczono cztery banki, które obsługują 2-kanałowe zestawy DDR3 o taktowaniu do 2000 MHz (po podkręceniu). Tuż obok, w prawym dolnym rogu umieszczono wyświetlacz diagnostyczny, a także trzy przyciski: do włączania i restartowania komputera oraz do przywracania domyślnych ustawień UEFI.

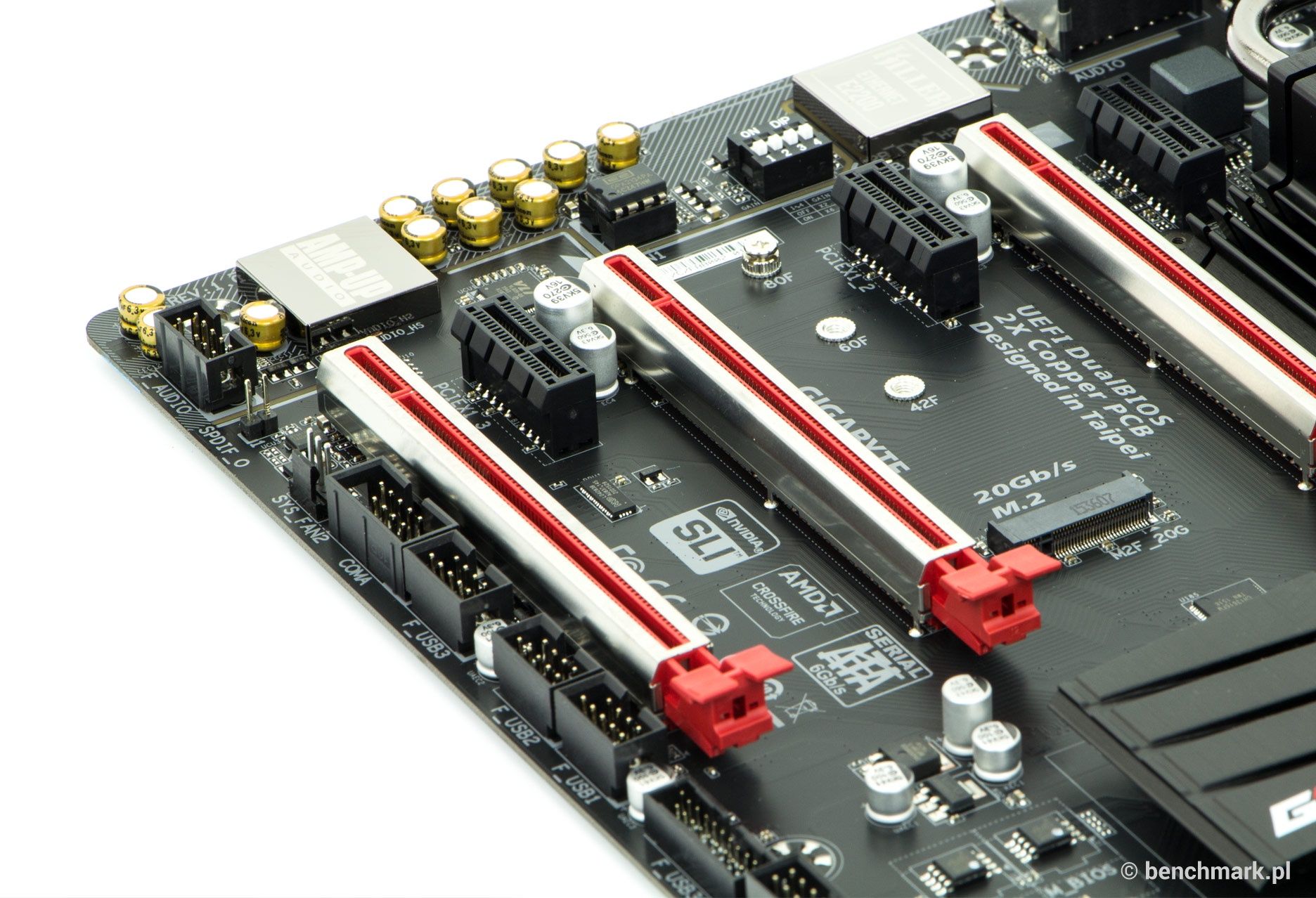

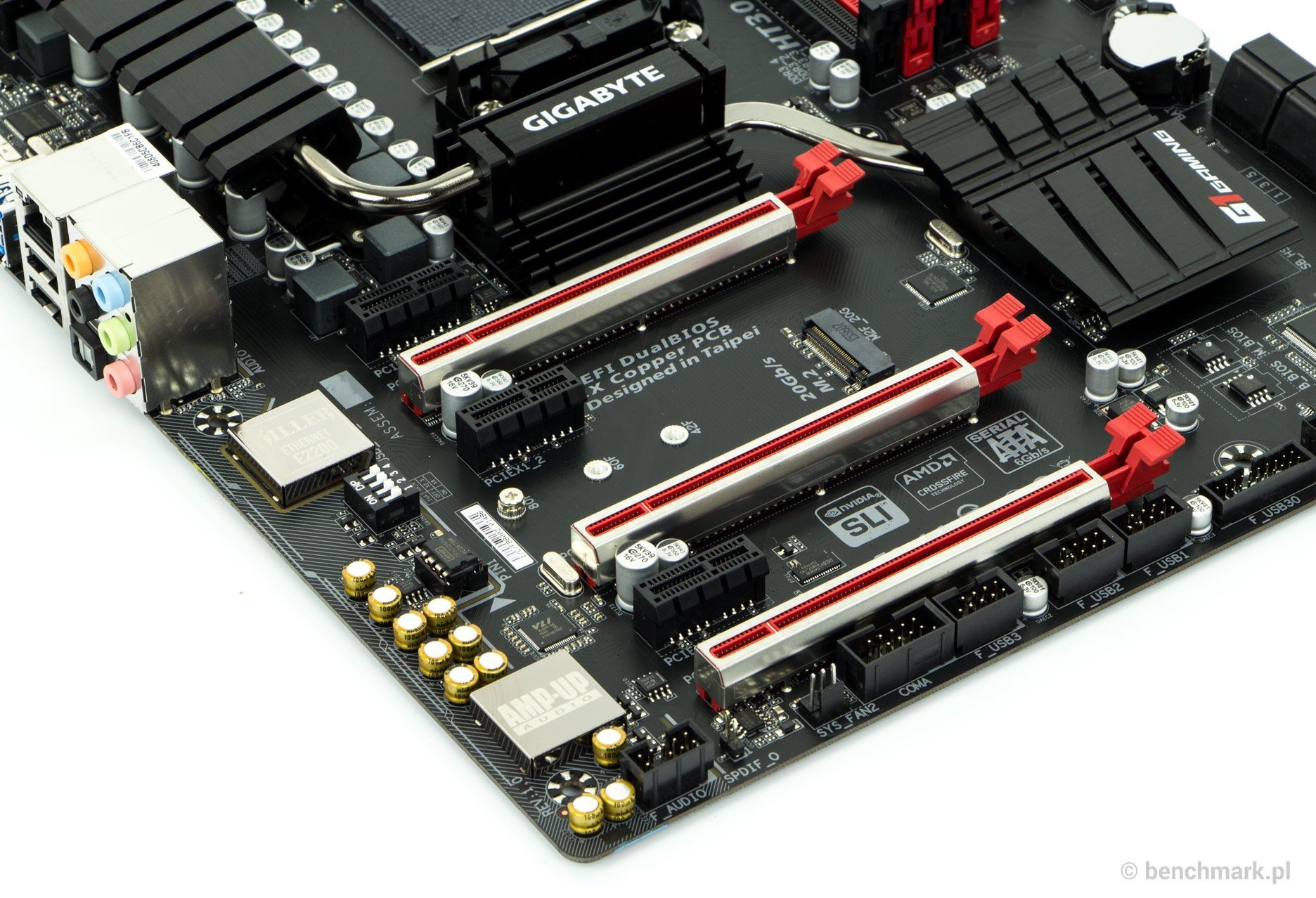

Płyta dysponuje też sześcioma złączami dla kart rozszerzeń: trzema PCI-Express 2.0 x1 i trzema PCI-Express 2.0 x16 (dodatkowo wzmocnionymi metalową obudową). W dwóch pierwszych złączach x16 można połączyć dwie karty graficzne GeForce w trybie SLI lub dwie Radeon w trybie CrossFire (w trybie x8/x8), natomiast trzecie zostało ograniczone do przepustowości x4 i dodatkowo dzieli linie sygnałowe z pierwszym złączem x1 (jeżeli zainstalujemy tam kartę rozszerzeń, zostanie ograniczone do trybu x2).

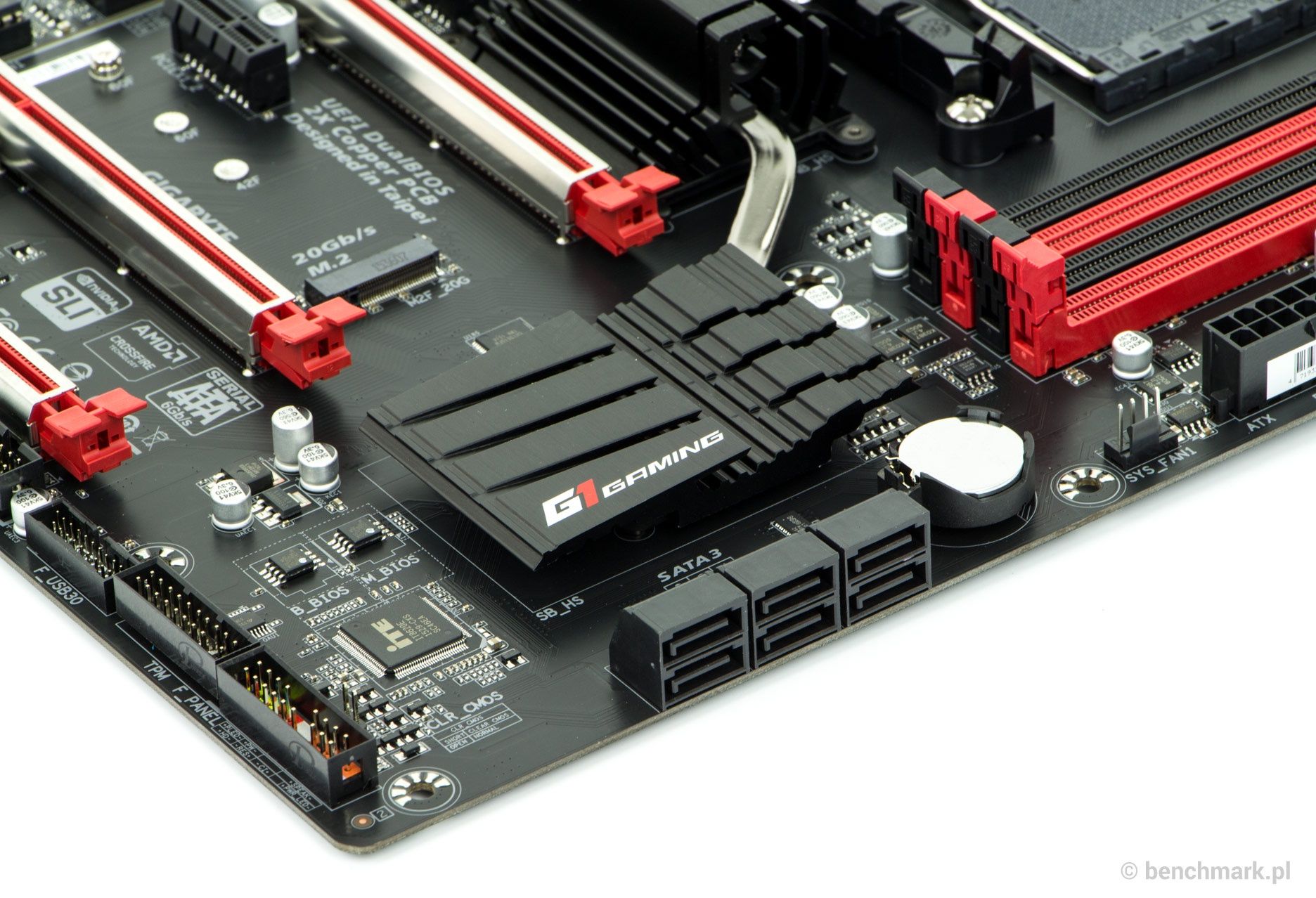

Jednym z głównych atutów opisywanej płyty są złącza dla dysków i napędów, bo oprócz sześciu standardowych gniazd SATA 6 Gb/s, producent udostępnił jeszcze M.2 20 Gb/s dla wydajnego nośnika SSD – niewątpliwie należy się mu za to duża pochwała, bo jeszcze do niedawna była to rzadkość w płytach głównych pod procesory AMD.

Przy lewej krawędzi laminatu umieszczono kilka pinowych złączy, a pośród nich m.in. trzy złącza do wyprowadzenia dwóch portów USB 2.0 (łącznie sześciu), dwa do wyprowadzenia dwóch portów USB 3.0 (z zewnętrznego kontrolera VIA VLI VL805 - tak, mostki AMD 900 nie mają wbudowanego kontrolera USB 3.0), a także jedno do wyprowadzenia złączy audio. Na pokładzie udostępniono łącznie cztery 4-pinowe gniazda do podłączenia wentylatorów. Na uwagę zasługują dwie kości BIOS-u (jedna z nich pełni rolę zapasowej).

Bez czego nie może się obyć płyta główna dla graczy? Oczywiście bez dobrego układu dźwiękowego, a w tym przypadku taki udostępniono – producent zastosował bowiem układ bazujący na 8-kanałowym kodeku Realtek ALC1150, który dodatkowo został wzbogacony o kondensatory audio marki Nichicon, wymienny wzmacniacz operacyjny z regulacją siły wzmocnienia (standardowo zainstalowano tam model Burr Brown OPA2134 w obudowie typu DIP-8), a także ekranowanie przed zakłóceniami elektromagnetycznymi (EMI). Sekcję audio oddziela podświetlana na czerwono ścieżka LED.

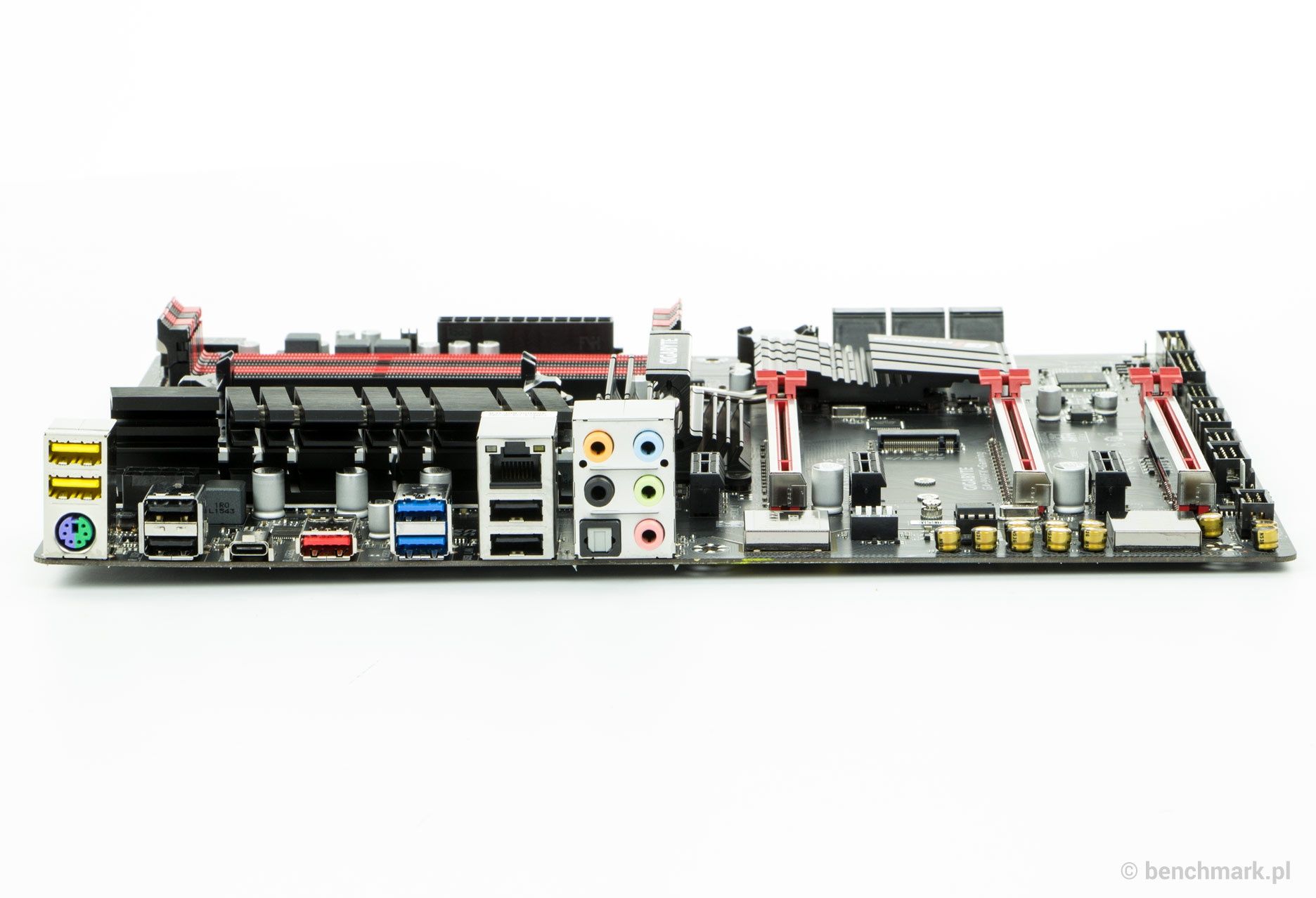

Tylny panel nie jest specjalnie rozbudowany, ale jak na płytę główną pod AM3+ jest naprawdę nieźle. Producent udostępnił jeden port PS/2 dla myszki lub klawiatury, sześć portów USB 2.0 (w tym dwa ze stabilniejszym zasilaniem – specjalnie z myślą o przetwornikach DAC), dwa porty USB 3.0 (z tego samego zewnętrznego kontrolera VLI VL805), a także dwa porty USB 3.1 Gen 2 – typu A i C (odpowiada za nie zewnętrzny kontroler ASMedia ASM1143).

Graczy powinna zainteresować gigabitowa karta sieciowa Rivet Networks Killer E2201, która optymalizuje ruch sieciowy pod kątem gier multiplayer. W sieci można się jednak spotkać z mieszanymi opiniami na temat tej "sieciówki". Są także złącza audio wcześniej wspomnianej karty dźwiękowej – 5x minijack i jedno optyczne S/PDIF.

Na kolejnych stronach przyjrzymy się zastosowanemu UEFI, a także sprawdzimy wydajność i pobór energii elektrycznej gotowego komputera z płytą główną Gigabyte GA-990FX-Gaming.

[kontrolka produkt=amd-fx-8350 typ=top10new tytul="AMD FX-8350" opis="AMD FX-8350 to jeden z najwydajniejszych procesorów z rodziny FX Vishera - został on wyposażony w 4 moduły/8 wątków o taktowaniu 4 GHz w trybie standardowym i 4,2 GHz w trybie Turbo Core."]

[kontrolka produkt=gigabyte-ga-990fx-gaming typ=top10new tytul="Gigabyte GA-990FX-Gaming" opis="Gigabyte GA-990FX-Gaming to testowana przez nas płyta główna (pracowała ona pod obsługą UEFI w wersji F1)."]

[kontrolka produkt=gigabyte-geforce-gtx-950-xtreme typ=top10new tytul="Gigabyte GeForce GTX 950 Xtreme Gaming" opis="Do testów płyty głównej wykorzystaliśmy kartę graficzną GeForce GTX 950 w autorskim wydaniu Xtreme Gaming."]

[kontrolka produkt=geil-enhance-plus-2x-4-gb-ddr3-1500-mhz- typ=top10new tytul="GeIL 2x 4 GB 1500 MHz CL9" opis="2-kanałowy zestaw pamięci DDR3 (w naszej platformie działał z częstotliwością ograniczoną do 1333 MHz)."]

[kontrolka produkt=radeon-r7-ssd-240-gb typ=top10new tytul="AMD Radeon R7 SSD 240 GB" opis="AMD Radeon R7 SSD 240 GB to całkiem wydajny nośnik SSD - podstawa naszej platformy do testowania płyt głównych."]

[kontrolka produkt=high-power-element-bronze-500-w typ=top10new tytul="High Power Element Bronze 500 W" opis="High Power Element Bronze 500 W nie należy do topowych zasilaczy, ale bez problemu sprawdzi się jako dostawca energii dla komputera na bazie procesora AMD FX."]

[kontrolka produkt=microsoft-windows-8-1-64-bit-o typ=top10new tytul="Microsoft Windows 8.1 64 bit " opis="Całość działa pod obsługą systemu operacyjnego Windows 8.1 64-bit"]

• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

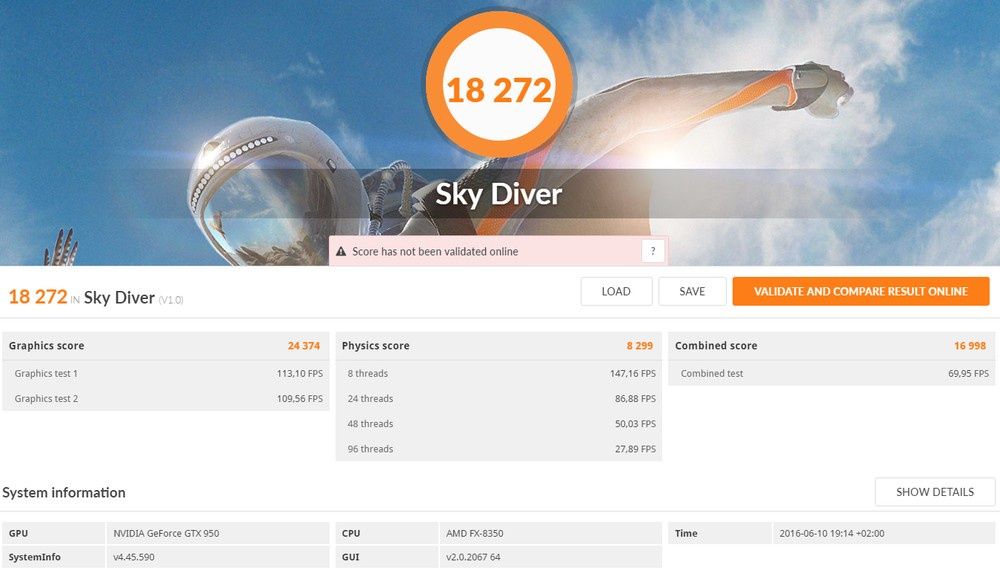

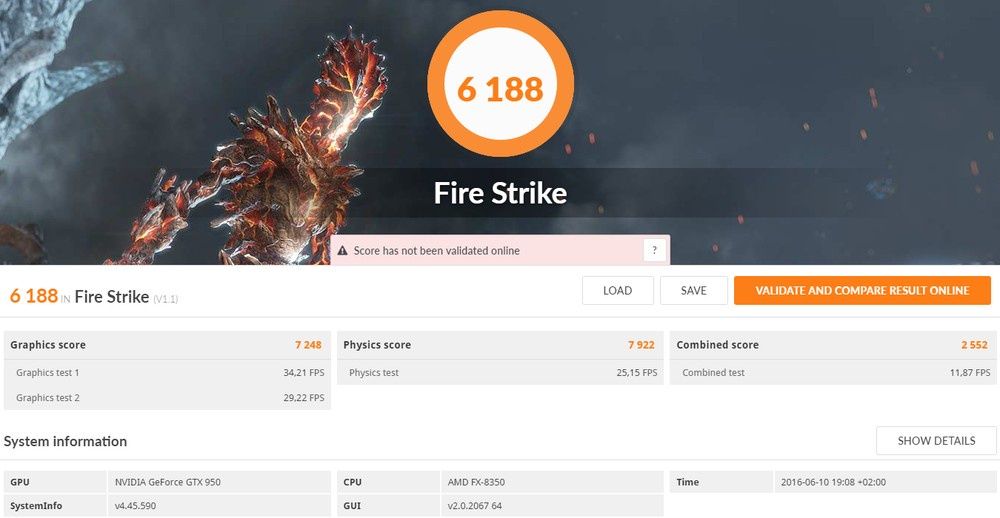

W testach wykorzystaliśmy najnowszą wersję benchmarka 3DMark. Pomiary przeprowadziliśmy dla platformy z procesorem AMD FX-8350 i karty graficznej Gigabyte GeForce GTX 950 w wersji Xtreme Gaming.

Wydajność w komputera z płytę główną bez większych niespodzianek.

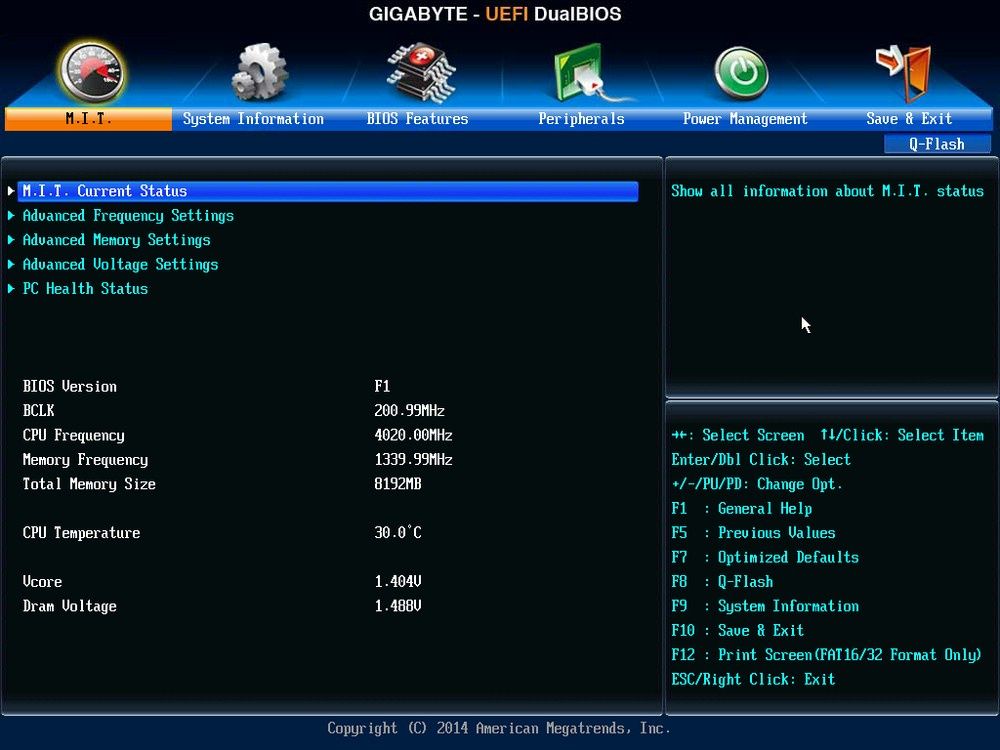

Gigabyte GA-990FX-Gaming działa pod obsługą UEFI DualBIOS ze starą wersją interfejsu - szkoda, bo w nowych płytach głównych pod procesory Intela stosowana jest już jego nowsza wersja, która zdecydowanie bardziej przypadła nam do gustu.

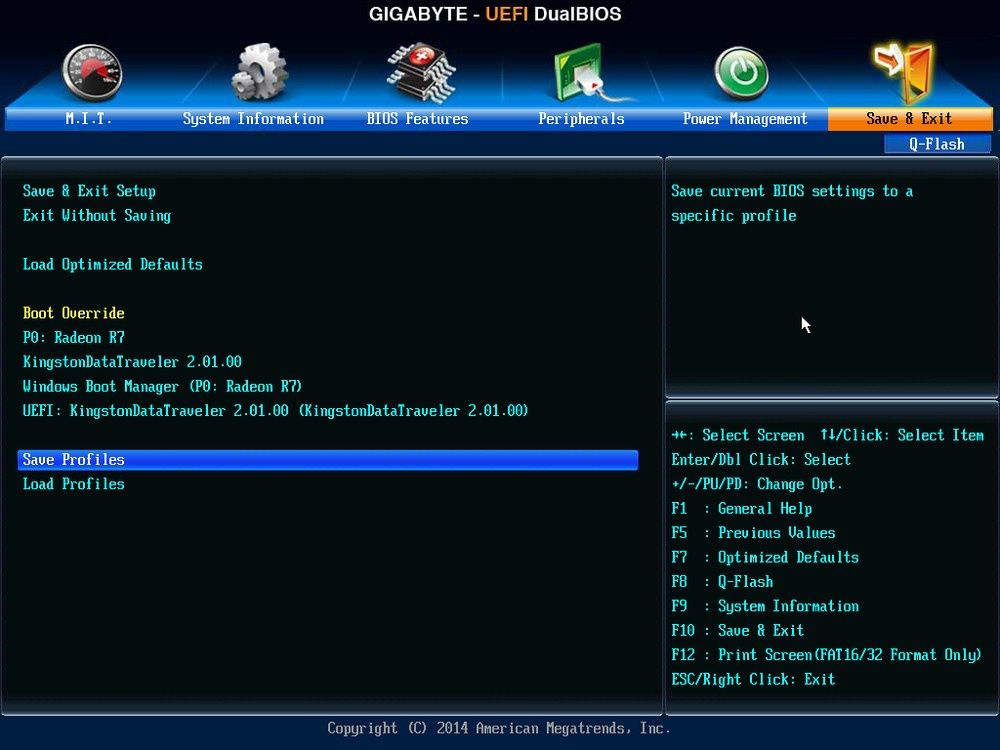

W menu udostępniono najważniejsze funkcje z punktu widzenia doświadczonego użytkownika. Nie zabrakło też profili do zapisywania swoich ustawień - producent udostępnił tutaj osiem miejsc z możliwością eksportowania/importowania ustawień do/z pamięci USB.

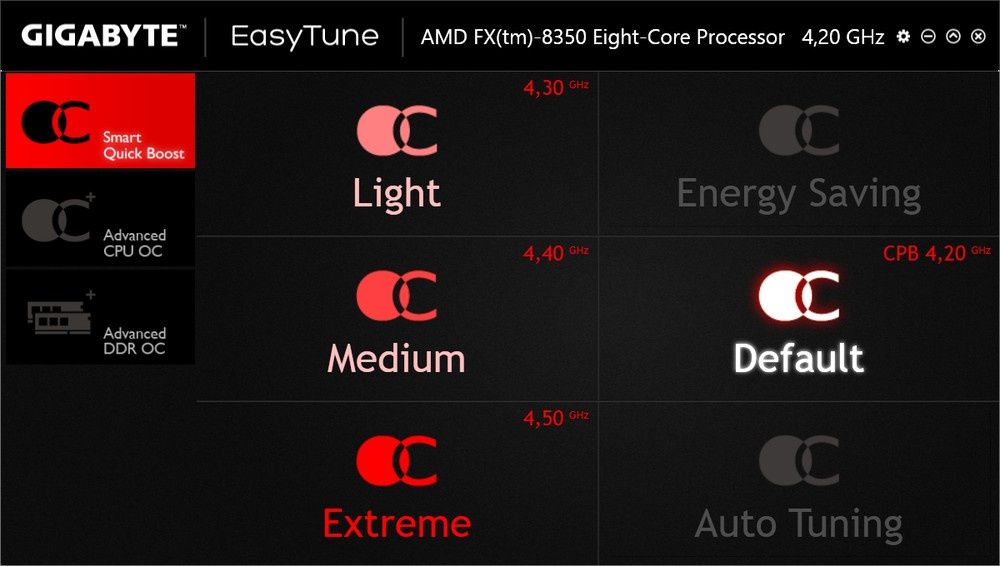

W UEFI znalazły się jedynie funkcje do manualnego podkręcania procesora i pamięci RAM, więc mniej doświadczeni użytkownicy muszą skorzystać z aplikacji Easy Tune - udostępniono tutaj trzy profile automatycznego przyspieszenia procesora: lekkie, średnie i ekstremalne.

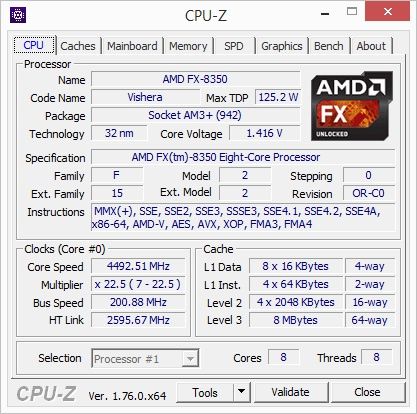

Tryb ekstremalny pozwolił przyspieszyć nasz procesor FX-8350 do 4,3 GHz w trybie standardowym i 4,5 GHz w trybie Turbo, natomiast pamięć RAM pozostala nietknięta. Prawdę mówiąc spodziewaliśmy się czegoś bardziej ekstremalnego.

Nasza platforma testowa nie należy do najbardziej energooszczędnych - oczywiście główna w tym rola procesora AMD FX-8350. W mniej wymagających zastosowaniach odczyty nie przekraczały 110 W, natomiast przy mocniejszym obciążeniu samego procesora buło to 222 W, a po uruchomieniu gry już 282 W.

Gigabyte GA-990FX-Gaming to przykład na to, że jednak da się zbudować funkcjonalną płytę główną pod procesory AMD FX – wprawdzie sama platforma ma na karku już 5 lat, ale dla producenta nie było to większym problemem i po odpowiednim dopakowaniu kontrolerami, udało mu się stworzyć konstrukcję wyposażoną we wszystkie najważniejsze nowinki technologiczne.

Płyta wyróżnia się nie tylko ciekawym wzornictwem, ale przede wszystkim funkcjonalnością – zwłaszcza jeżeli weźmiemy pod uwagę, że mamy do czynienia z „prehistorycznymi” chipsetami AMD 900. Producent udostępnił nowe złącza M.2 20 Gb/s i porty USB 3.1, a ponadto przewidział możliwość połączenia dwóch kart graficznych GeForce lub Radeon. Graczy zainteresuje dobrej jakości układ dźwiękowy i karta sieciowa Killer E2201 (choć dla niektórych może być ona wadą...).

Entuzjastów przyciągnie wydajna sekcja zasilania, która „udźwignie” topowe procesory FX-9000, a także przyciski i wyświetlacz diagnostyczny. Nie zapomniano też o podwójnym BIOS-ie na wypadek awarii podstawowej kości. Pod względem działania też nie mamy żadnych zastrzeżeń... no może poza lekko przestarzałym interfejsem UEFI, w którym zabrakło funkcji automatycznego podkręcania dla mniej doświadczonych użytkowników.

Gigabyte GA-990FX-Gaming to bez wątpienia jedna z najbardziej dopakowanych płyt głównych pod procesory AMD FX

Płyta główna Gigabyte GA-990FX-Gaming kosztuje około 600 złotych i cena ta jest w pełni uzasadniona – można ją porównać do innych, topowych modeli z chipsetem 990FX, a przecież mamy do czynienia z jedną z najlepszych płyt głównych pod procesory AMD FX.

Warto jednak mieć na uwadze, że tuż za rogiem czekają płyty główne z podstawką AM4 pod nowsze procesory AMD FX „Summit Ridge” i APU „Bristol Ridge – w takiej sytuacji wybór konstrukcji pod AM3+ stoi pod dużym znakiem zapytania.

• obsługa procesorów pod AM3 i AM3+ (w tym FX-9000)
• możliwość połączenia dwóch kart w SLI/CrossFire
• złącze M.2 20 Gb/s
• dwa porty USB 3.1 (A+C)
• dobrej jakości układ dźwiękowy AMP-UP! Audio
• karta sieciowa Killer E2201
• dwie kości BIOS (UEFI DualBIOS)

• nieco przestarzały interfejs UEFI
