Gigabyte X299X Designare 10G - idealna płyta pod Intel Core X dla stacji roboczej

Nowe procesory Intel Core X (Cascade Lake-X) może nie wprowadzają rewolucji, ale i tak stanowią ciekawą propozycję do budowy wydajnej stacji roboczej. Jednostki zostały korzystniej wycenione i zachowują kompatybilność z obecnymi płytami głównymi Intel X299 (można więc zdecydować się na modernizację konfiguracji ze starszym i słabszym modelem).

Producenci płyt postanowili też wyjść naprzeciw bardziej wymagającym klientom i wykorzystali premierę układów do przygotowania nowych konstrukcji, projektowanych już typowo pod najnowszą generację procesorów Cascade Lake-X. Jednym z takich modeli jest Gigabyte X299X Designare 10G, a więc jedna z najbogatszych (i najdroższych!) płyt X299. Postanowiliśmy ją sprawdzić!

• obsługa procesorów Intel Core X 7., 8., i 10. generacji
• mocna, 12-fazowa sekcja zasilania
• bogaty zestaw złączy - w tym 4x PCIe x16, 3x M.2 32 Gb/s, 2x Thunderbolt 3
• łączność - 2x 10G LAN, Wi-Fi 6
• dodatkowe wyposażenie
• eleganckie, stonowane wzornictwo
• bardzo wysoka cena

Gigabyte X299X Designare 10G to płyta główna, która ma praktycznie wszystko, czego potrzeba do budowy wydajnej i nowoczesnej stacji roboczej. Obsługa do 256 GB pamięci RAM? Jest! Możliwość połączenia kart graficznych? Jest! Karta sieciowa 10G LAN? Dwie sztuki! Do tego kilka złączy M.2, SATA, USB, a nawet porty Thunderbolt. Niestety, ma też swoją ceną – na naszym rynku kosztuje bagatela 3100 złotych.

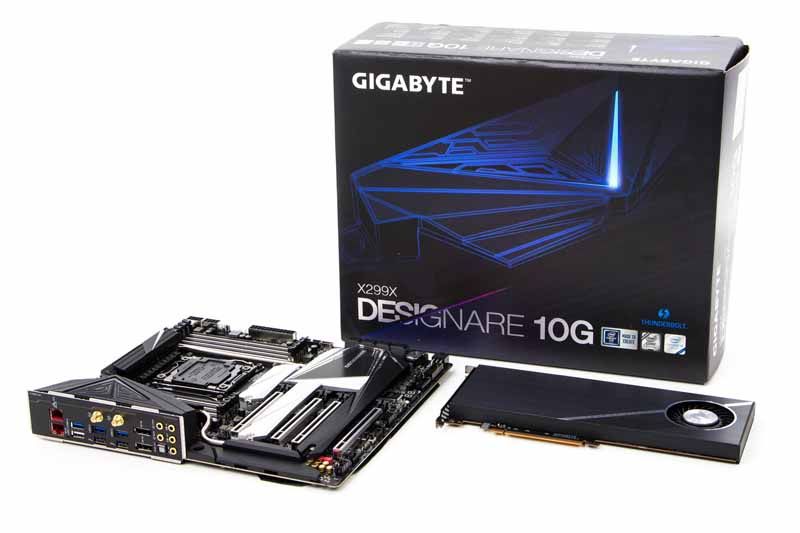

Pierwsze co rzuca się w oczy to pudełko płyty głównej, które jest dużo większe niż przy standardowych modelach. Nie ma jednak czemu się dziwić, bo „mobas” jest dostarczany z bogatym wyposażeniem – znajdziemy tutaj:

• adapter Aorus Gen4 AIC Adaptor dla czterech dysków M.2 PCIe 3.0/4.0 x4
• antenkę dla bezprzewodowej karty sieciowej Wi-Fi 6
• sześć przewodów SATA (trzy proste i trzy kątowe)
• dwie sondy do pomiaru temperatury
• detektor do pomiaru dźwięku
• dwa przedłużacze do podłączenia urządzeń z podświetleniem RGB
• jeden adapter do podłączenia urządzeń z adresowalnym podświetleniem LED
• adapter G Connector do łatwego podłączenia panelu I/O obudowy komputera
• śrubki do montażu dysków M.2
• dwie opaski na rzep do aranżacji okablowania
• instrukcję obsługi
• płytę z oprogramowaniem i sterownikami (dlaczego nie pendrive!?)

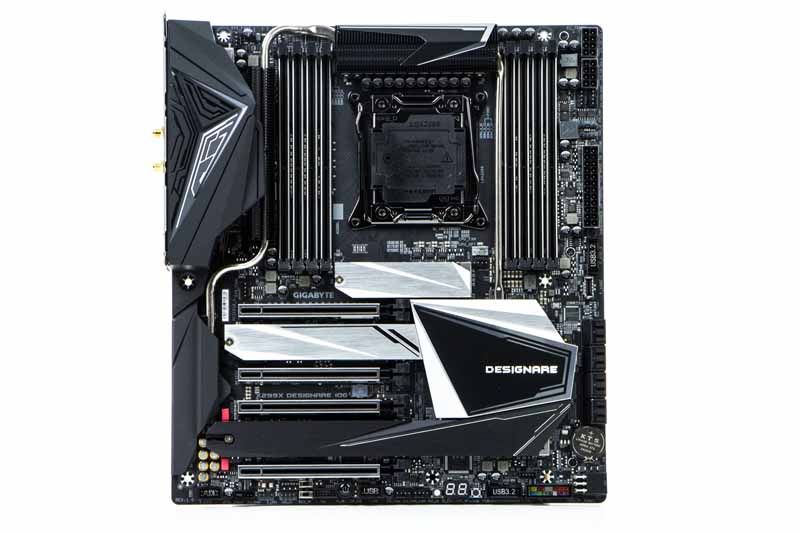

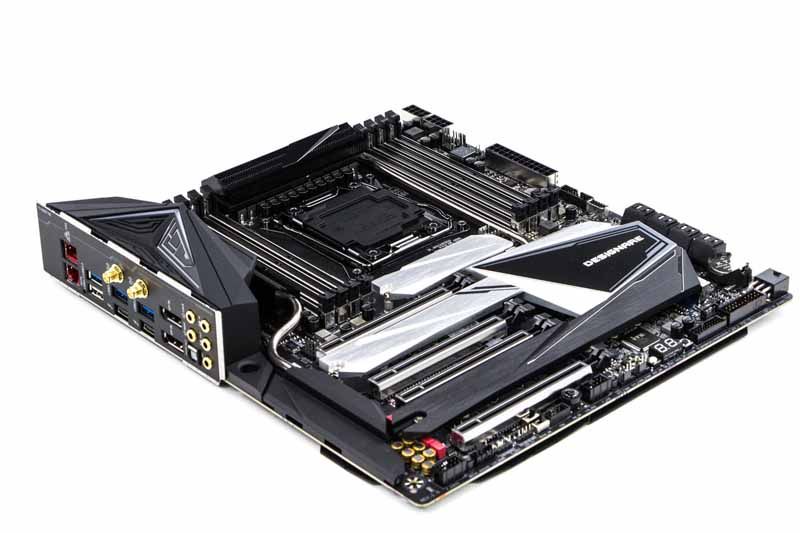

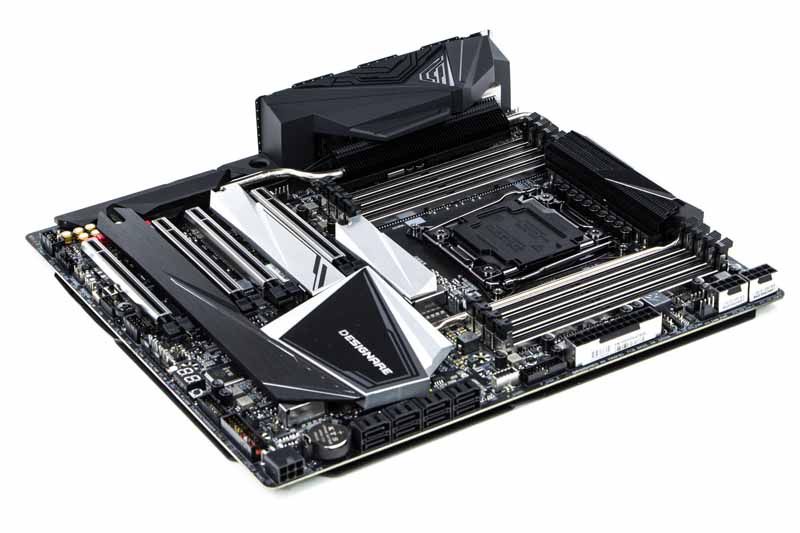

Jeżeli chodzi o samą płytę główną X299X Designare 10G, już na pierwszy rzut oka widać, że mamy do czynienia z wyjątkową konstrukcją. Producent postawił na czarno-srebrną kolorystykę, wzbogaconą o efektowne podświetlenie RGB LED – całość wygląda nowocześnie, ale nie jest tak „odpustowa” jak modele przeznaczone typowo dla graczy.

Co warto podkreślić, płyta bazuje na laminacie formatu E-ATX, więc jest trochę większa od standardowych modeli (warto o tym pamiętać przy dobieraniu obudowy do komputera).

Dla procesora przewidziano  podstawkę LGA 2066, która obsługuje jednostki Skylake-X, Skylake-X Refresh i Cascade Lake-X. Obok niej znalazło się osiem banków pamięci DDR4 DIMM – z nowymi procesorami Cascade Lake-X można tutaj zainstalować do 256 GB RAM-u o taktowaniu nawet 4333 MHz (po OC), a ze starszymi Skylake-X/Skylake-X Refresh do 128 GB o taktowaniu nawet 4200 MHz (po OC).

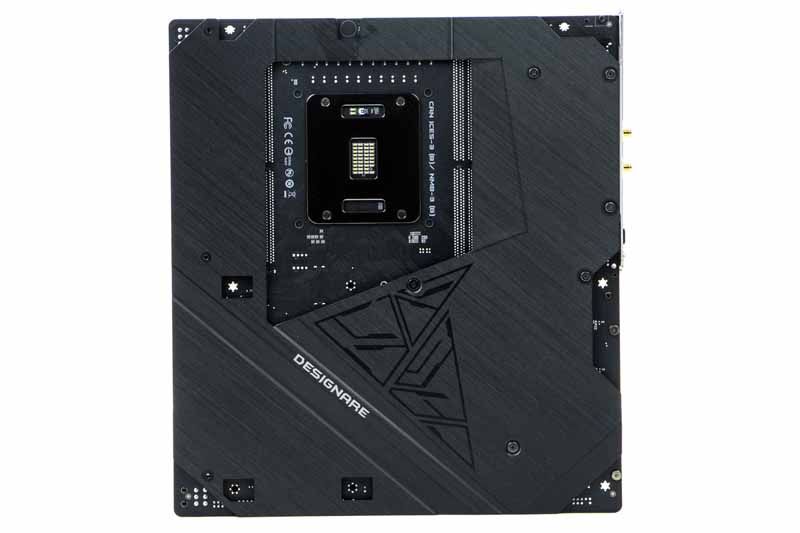

Nie mogło też zabraknąć solidnej sekcji sekcja zasilania (VRM). Wprawdzie producent chwali się 12-fazowym systemem, ale tak naprawdę mamy do czynienia z konstrukcją typu 6+1+1+2 (6x VCCIN 60A + 1x VCCSA + 1x VCCIO + 2x VDDR/VPP), gdzie fazy VCCIN zwielokrotnioną przy użyciu doublerów (umieszczono je na rewersie laminatu). Chłodzenie sekcji jest pasywne - wykorzystano tutaj dwa żebrowane radiatory, połączone z radiatorem chipsetu i układu audio. Doublery chłodzi metalowy backplate.

Zasilanie powinno sprostać nawet najmocniejszym, 18-rdzeniowym jednostkom Core X… i to po solidnym podkręceniu. Potwierdza to nasz test topowego modelu Core i9-10980XE – płyta X299X Designare 10G pozwoliła na przetaktowanie jednostki do 4,6 GHz (na wszystkich rdzeniach). Przy mocnym OC sugerujemy jednak zastosować dodatkowy nawiew na radiatory VRM. Zasilanie doprowadzają dwa 8-pinowe złącza EPS12V, które zlokalizowano przy dolnej krawędzi laminatu (ułatwi to podłączenie wiązek z zasilacza).

Entuzjastów zainteresują przyciski do włączania i restartowania komputera, przycisk do przywracania domyślnych ustawień UEFI, a także wyświetlacz diagnostyczny. Co warto podkreślić, płyta dysponuje dwoma kościami BIOS (jedną umieszczono w gnieździe) – można się nimi przełączać lub wybrać tryb z jednym BIOS-em. Funkcja Q-Flash Plus pozwala tutaj na automatyczną aktualizację BIOS-u bez konieczności uruchamiania komputera (a więc np. w sytuacji awaryjnej lub przy braku wspieranego procesora).

Producent przewidział łącznie osiem 4-pinowych gniazd do podłączenia chłodzenia - jedno dla coolera CPU, jedno dla chłodzenia wodnego CPU, cztery dla wentylatorów i dwa dla wentylatorów lub pompy z chłodzenia cieczą. Na laminacie umieszczono dziewięć czujników temperatury, a kolejne dwa można wyprowadzić za pomocą dołączanych w zestawie sond. Ciekawostką jest zewnętrzny detektor poziomu hałasu . Całością można zarządzać z poziomu autorskiego oprogramowania Smart Fan 5.

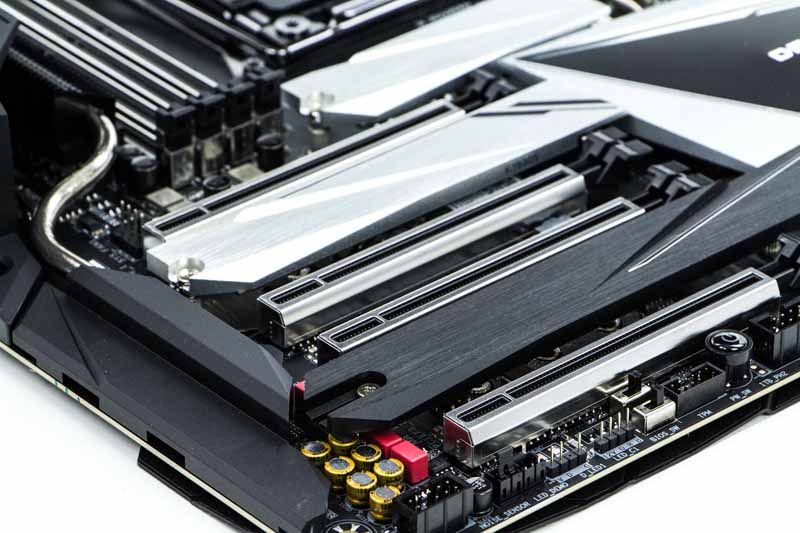

Jeżeli chodzi o złącza dla kart rozszerzeń, producent przewidział cztery sloty PCI-Express 3.0 x16 – przy zastosowaniu nowych procesorów Cascade Lake-X (48 linii PCIe) działają one w trybie x16/x8/x16/x8. W przypadku starszych modeli jest to x16/x8/x16/x4 (44 linie PCIe) lub x16/x4/x8 (28 linii PCIe).

W złączach PCI-Express można połączyć dwie karty graficzne w trybie 2-way SLI lub CrossFireX - sloty zostały tak oddalone, aby zmieściły się nawet 3-slotowe konstrukcje (przy większej liczbie kart zalecane jest podłączenie jeszcze 6-pinowego zasilania PCIe PEG). Jasne, niektóre płyty X299 pozwalają na połączenie trzech lub czterech kart, ale jest to raczej niszowe rozwiązanie.

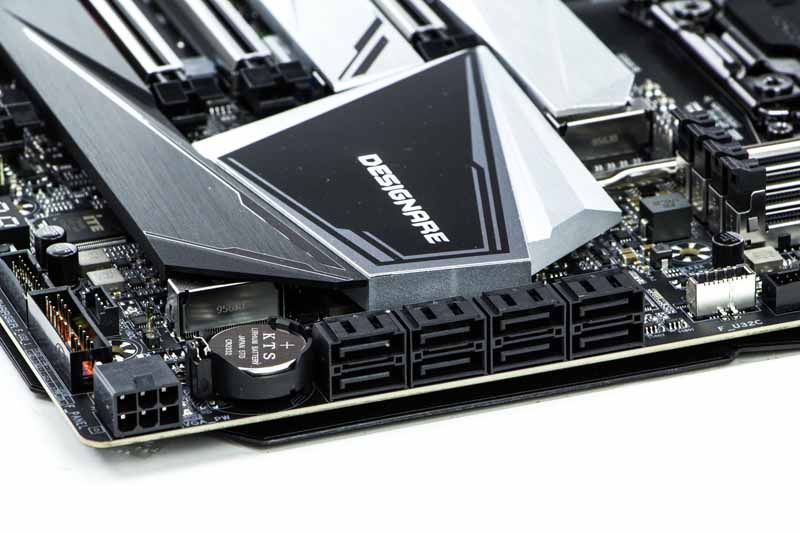

Płyta oferuje też bogaty zestaw złączy dla dysków i napędów. Do dyspozycji oddano osiem gniazd SATA 6 Gb/s (dwa z zewnętrznego kontrolera ASMedia ASM1061), a także trzy złącza M.2 (dwa dla nośników M.2 2242/2260/2280 i jedno M.2 2260/2280/22110 - wszystkie wyposażono w radiatory). Do stworzenia macierzy RAID konieczne jest dokupienie klucza Intel VROC.

Warto jednak zauważyć, że złącza M.2 dzielą linie ze zwykłymi gniazdami SATA. Slot najbliżej procesora może działać w trybie PCIe lub SATA – po zainstalowaniu nośnika pod SATA, wyłączone zostanie gniazdo SATA 0. Z kolei trzecie złącze M.2, niezależnie od zainstalowanego nośnika – SATA lub PCIe, wyłączy gniazda SATA 4 i SATA 5. Drugi slot działa bez ograniczeń (obok zlokalizowano kartę Wi-Fi).

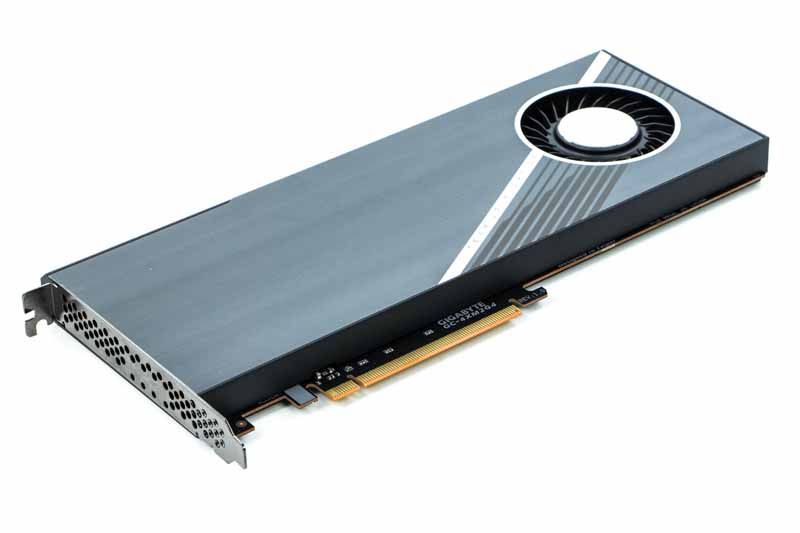

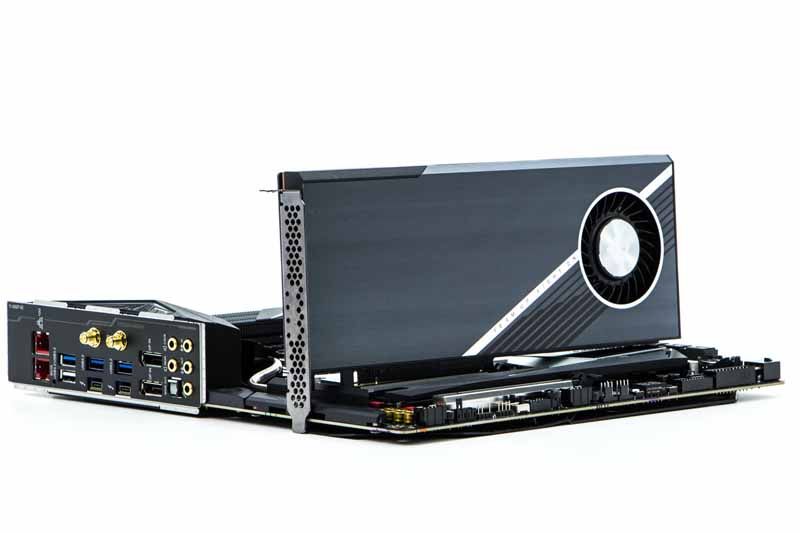

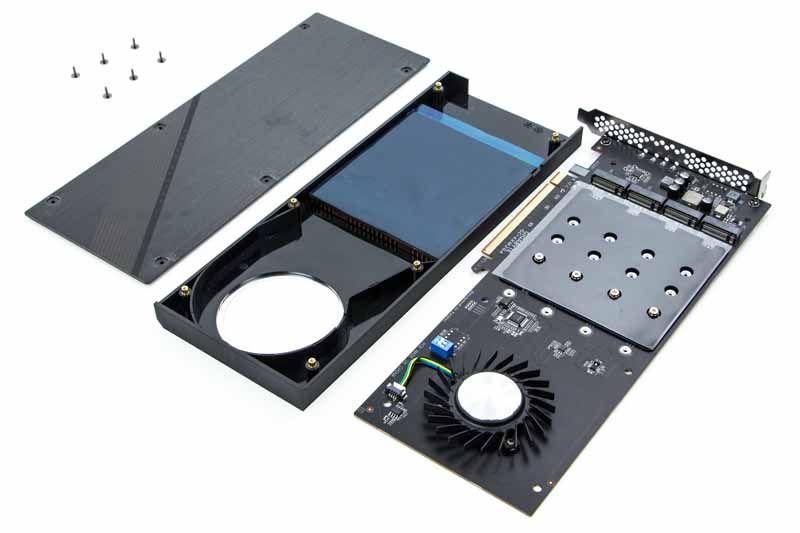

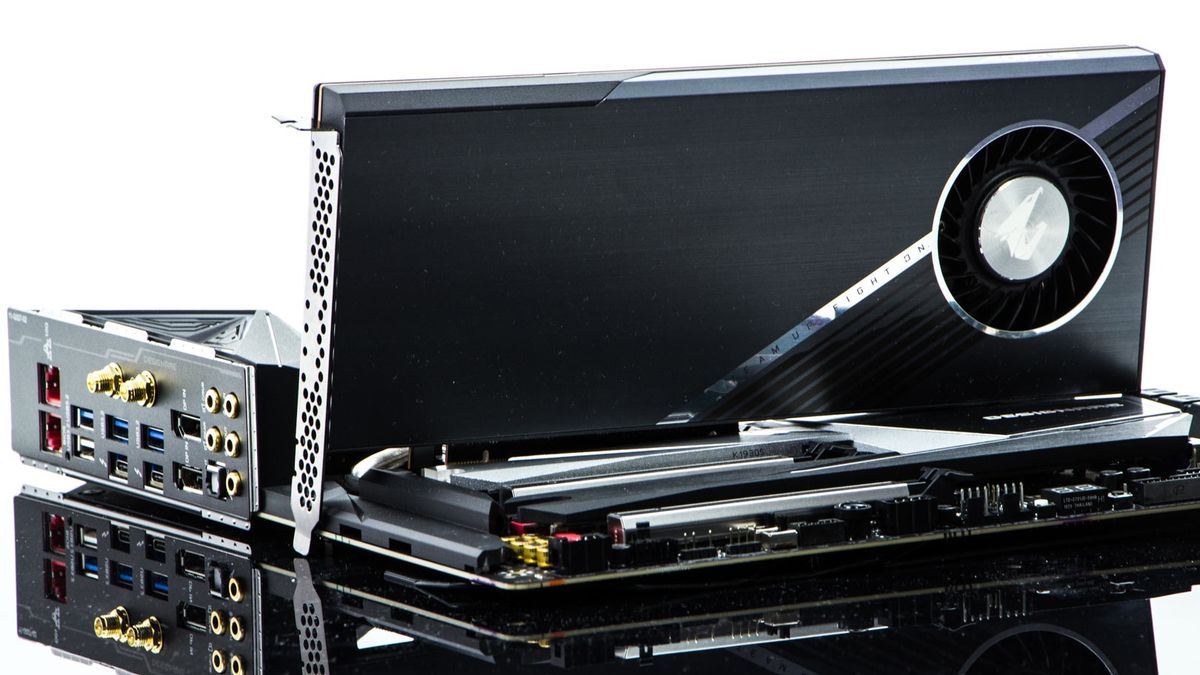

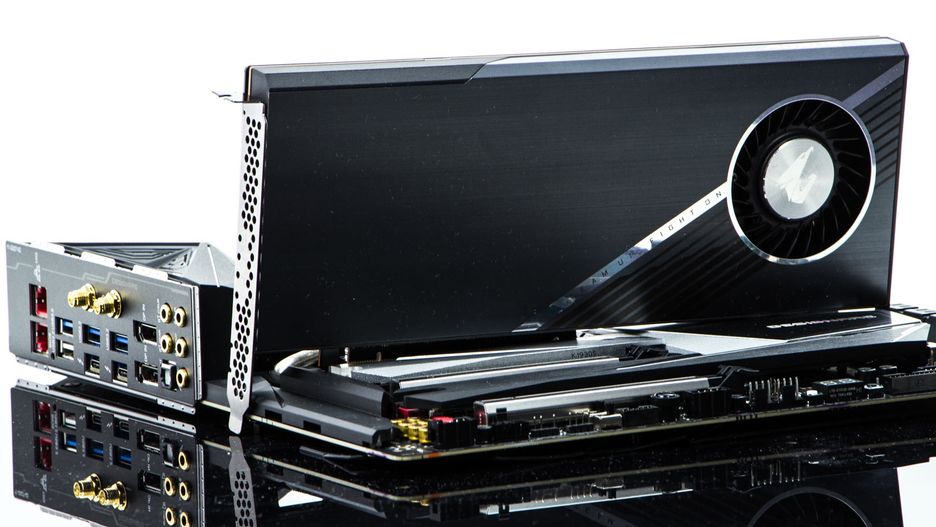

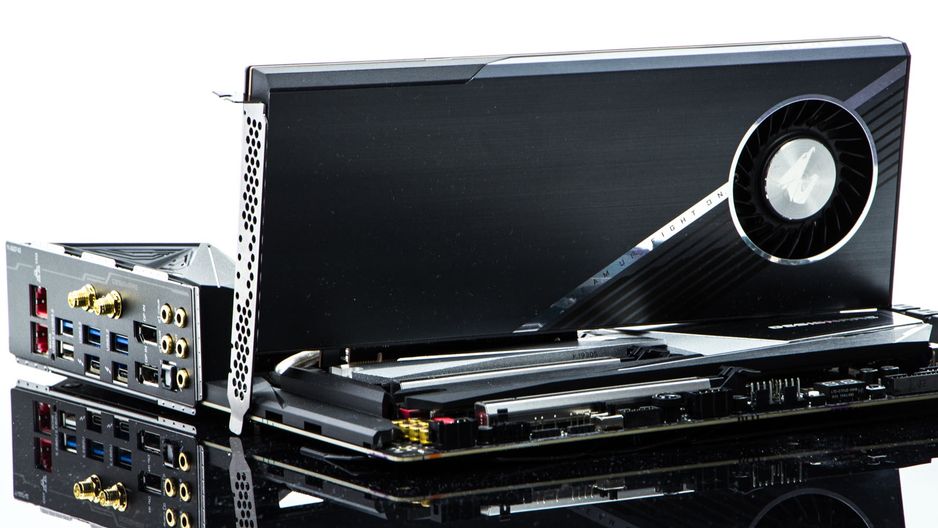

To jednak nie wszystko, bo w zestawie z płytą dodawany jest jeszcze adapter Aorus Gen4 AIC Adaptor. To dodatkowa karta rozszerzeń pod PCI-Express 3.0/4.0 x16, w której można zamontować cztery kolejne nośniki SSD PCIe 3.0/4.0 x4 (M.2 2242/2260/2280/22110). Nośniki są tutaj chłodzone miedzianym radiatorem, owiewanym przez niewielki wentylatorek.

Gigabyte X299X Designate 10G wyróżnia się też łącznością. Do dyspozycji oddano dwie karty sieciowe 10G LAN (odpowiada za nie kontroler Intel Ethernet Controller X550-AT2 z niewielkim radiatorem), a także bezprzewodową Wi-Fi 6 + Bluetooth 5.0 (odpowiada za nie karta Intel Wi-Fi 6 AX200 pod M.2).

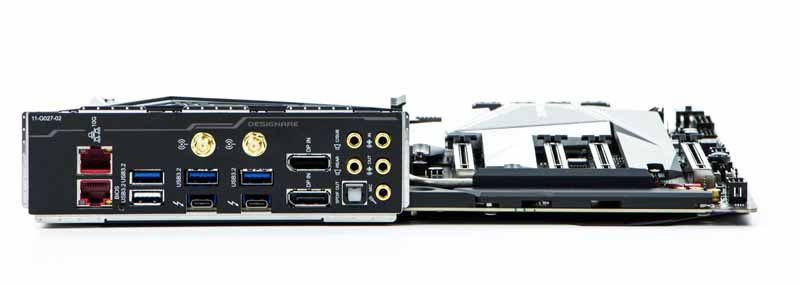

Na tylnym panelu wyprowadzono cztery porty USB 3.1 10 Gb/s (trzy niebieskie porty rozdzielono z huba Genesys), ponadto dwa złącza Thunderbolt 3 40 Gb/s, a także dwa wejścia DisplayPort. W płycie z tego segmentu oczekiwalibyśmy więcej USB na panelu I/O, aczkolwiek kolejne złącza można wyprowadzić - na laminacie umieszczono pinowe złącze dla dwóch portów USB 2.0, dwa do wyprowadzenia dwóch portów USB 3.0 (łączenie czterech) oraz jedno do wyprowadzenia portu USB 3.1 typ C (odpowiada za nie kontroler ASMedia ASM3142).

Za dźwięk odpowiada 8-kanałowy kodek Realtek ALC1220-VB, który wzbogacono o wysokiej klasy kondensatory Nichicon i WIMA FKP2. Na tylnym panelu wyprowadzono pięć złączy minijack oraz optyczne S/PDIF

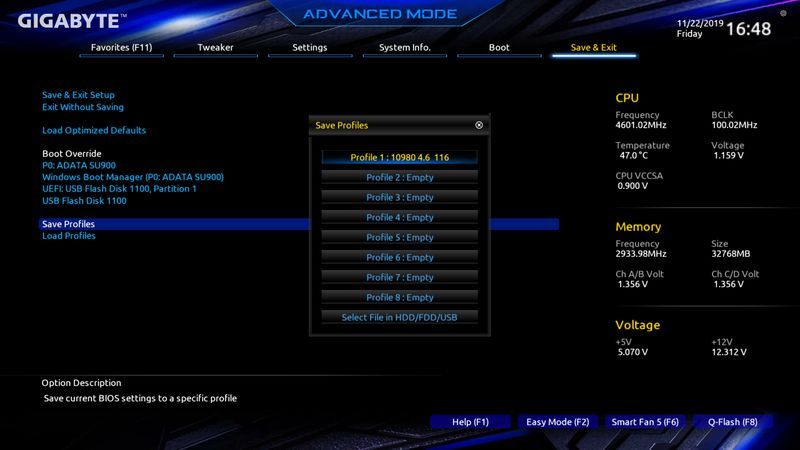

Gigabyte X299X Designare 10G korzysta z UEFI BIOS w odświeżonej szacie graficznej, która wygląda o niebo lepiej niż poprzednia wersja panelu.

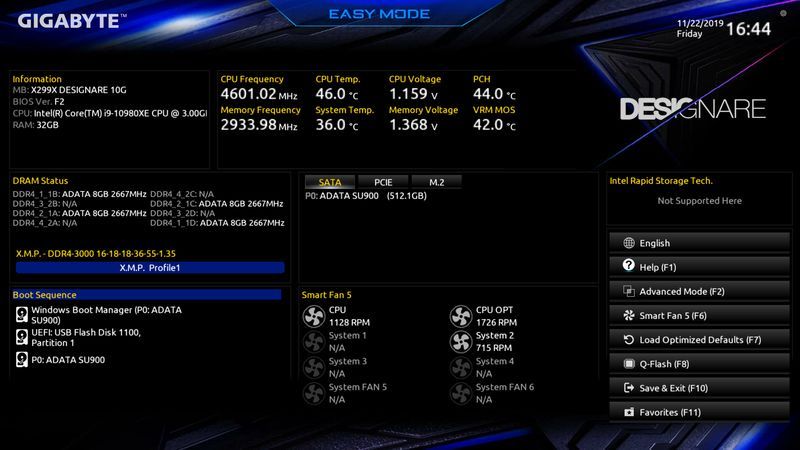

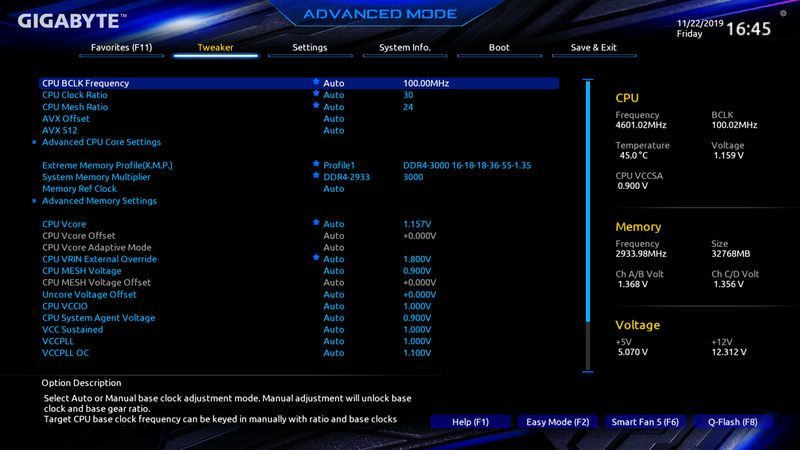

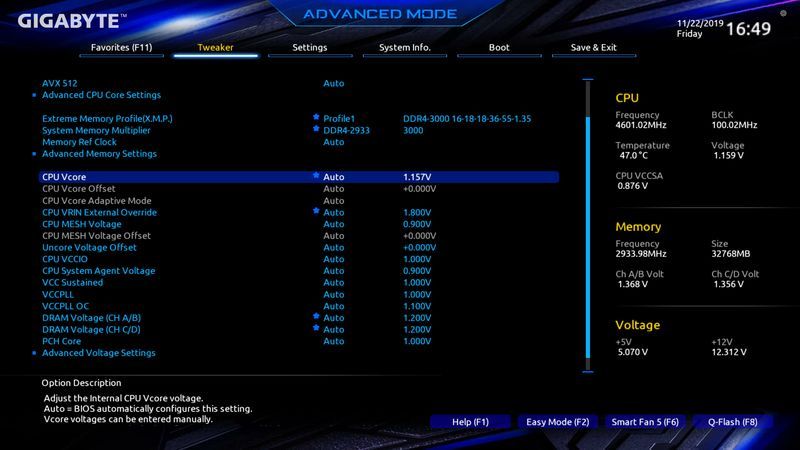

Producent przewidział tutaj dwa tryby: Easy Mode obejmuje tylko najważniejsze opcje i jest przeznaczony dla mniej zaawansowanych użytkowników, natomiast Advanced Mode zawiera mnóstwo ustawień i powinien sprostać oczekiwaniom prawdziwych wyjadaczy (też jeżeli chodzi o opcje dotyczące podkręcania).

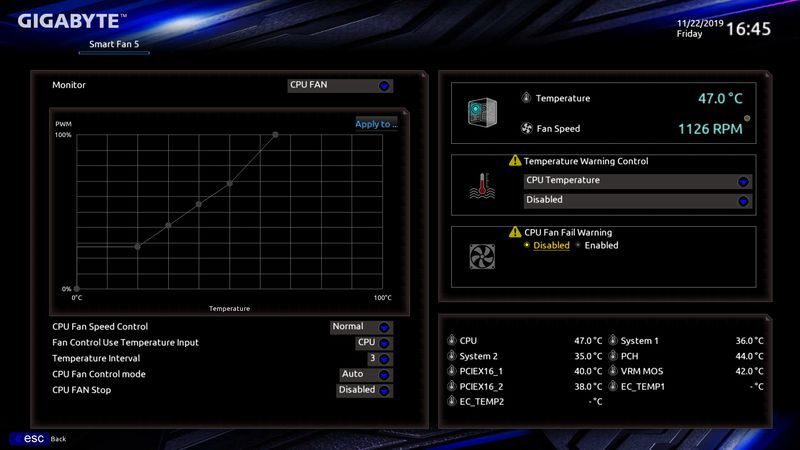

W zakładce Fan Smart 5 można monitorować temperaturę, a także sterować chłodzeniem komputera. Oczywiście jest też możliwość zapisania swoich profili ustawień, a także wyeksportowania/zaimportowania ich z nośnika zewnętrznego.

Umówmy się, Gigabyte X299X Designare 10G to propozycja adresowana do wąskiego grona odbiorców. Płyta sprawdzi się jako podstawa wydajnej i funkcjonalnej stacji roboczej, która będzie służyć głównie do pracy – obróbki grafiki, renderowania filmów czy projektowania 3D. Zwykli „śmiertelnicy” raczej nie będą zainteresowani tak potężnym i tak drogim sprzętem.

Płyta obsługuje topowe procesory Intel Core X, ale jedynym sensownym wyborem wydają się tutaj 18- lub ewentualnie 16-rdzeniowe modele Core i9. Przy wykorzystaniu nowych jednostek Cascade Lake-X - a to z myślą o nich został zaprojektowany nowy Designare - można obsadzić nawet 256 GB czterokanałowej pamięci RAM.

Gigabyte dołożył do tego bogaty zestaw złączy – na pokładzie znajdziemy cztery sloty PCI-Express x16 (z możliwością połączenia dwóch kart graficznych), a także osiem gniazd SATA i trzy złącza M.2 32 Gb/s. Jeżeli tych drugich zacznie brakować, można wykorzystać adapter Aorus Gen4 AIC dla czterech kolejnych dysków M.2. Platforma pozwoli więc na stworzenie piekielnie szybkiej macierzy RAID z nośników SSD.

Nowa płyta wyróżnia się również pod kątem łączności. Producent przewidział aż dwie karty sieciowe 10G LAN, a także bezprzewodową w standardzie Wi-Fi 6. Do tego całkiem bogaty zestaw portów USB (chociaż tych na tylnym panelu mogłoby być ciut więcej), a nawet dwa gniazdka Thunderbolt 3 dla szybkich dysków zewnętrznych.

Entuzjastów zainteresuje solidna sekcja zasilania z porządnym chłodzeniem, pozwalająca na mocne podkręcenie topowych jednostek, a także dopracowany UEFI BIOS ze sporym wyborem zaawansowanych opcji. Nie bez znaczenia jest też nowoczesna stylistyka, która nie jest aż tak agresywna, jak w przypadku popularnych modeli dla graczy.

Ile za to cudo? Gigabyte X299X Designare 10G kosztuje jakieś 3100 złotych, więc całkiem sporo, jak na płytę X299. Biorąc jednak pod uwagę możliwości sprzętu, jego funkcjonalność i wyposażenie, cena wydaje się zrozumiała. Cóż, po prostu to nie jest sprzęt dla zwykłych śmiertelników.

• dobre rozplanowanie elementów na laminacie
• mocna sekcja zasilania z solidnym chłodzeniem
• cztery złącza PCI-Express x16
• trzy gniazda M.2 32 Gb/s z radiatorami
• dwie karty sieciowe Intel 10G LAN
• karta sieciowa Intel Wi-Fi 6 + Bluetooth 5.0
• dwa złącza Thunderbolt 3 40 Gb/s
• dwa wejścia DisplayPort
• dwie kości BIOS i funkcja Q-Flash Plus
• funkcjonalny UEFI BIOS
• efektowna stylistyka
• bogate wyposażenie (w tym adapter Aorus Gen4 AIC Adaptor)

• brak obsługi 3-/4-way SLI/CrossfireX
• trochę mało portów USB na tylnym panelu
• horrendalnie wysoka cena
