Panasonic PT-VZ570 - bardzo jasny projektor WUXGA - czy tylko do prezentacji?

W nasze ręce trafił projektorPanasonic PT-VZ570N wyposażony w technologię wyświetlania 3LCD i lampę zapewniającą jasność obrazu 4800 lumenów (deklarowana wartość w trybie wyświetlania Dynamic przy ustawieniu oszczędzania energii na Normal).

Atutem testowanego projektora jest wysoka rozdzielczość WUXGA (proporcje obrazu 16:10) i stosunkowo niskie koszty eksploatacji. Trwałość źródła światła w trybie jasności Normal wynosi 5000 godzin, a przy użytkowaniu w trybie Eco (który w tym przypadku nie jest tylko deską ratunkową, ale użytecznym trybem) do 7000 godzin.

Panasonic PT-VZ570N waży prawie 5 kilogramów i ma rozmiary 389 x 125 x 332 mm. Nie będzie go łatwo zmieścić w transportowej torbie. Niemniej, biorąc pod uwagę parametry robocze, jest to urządzenie klasyfikowane jako przenośne. Projektor może być użytkowany w małych i średniej wielkości salach, także tych mocno oświetlonych i za dnia. W ciemniejszych pomieszczeniach możliwe jest uzyskanie czytelnego obrazu przy przekątnych rzędu 250”. W przypadku braku oświetlenia zewnętrznego możliwe są projekcje na jeszcze większych ekranach.

Podstawowym przeznaczeniem projektora Panasonic PT-VZ570N są zastosowania biznesowo-edukacyjne. Poniżej znajdziecie dokładną specyfikację oraz opis funkcji, które decydują o jego przeznaczeniu.

By zmaksymalizować zdolności do instalacji projektora i wyświetlania obrazu w różnych sytuacjach, wyposażono go w spore możliwości modyfikacji rozmiaru i kształtu obrazu. Po pierwsze mamy spory zoom 1,6x oraz przesuwną w pionie oś projekcji. Te operacje nie wpłyną na rozdzielczość obrazu (stosowanie większego zoomu zmniejszy jednak jasność wyświetlanego obrazu) i wskazane są w przypadku prezentacji wymagających szczegółowości.

W sytuacjach, gdy rozdzielczość szczegółów nie jest tak istotna, możemy posłużyć się funkcjami korekty zniekształceń. W ekstremalnych przypadkach obniżą one rozdzielczość do poziomu projektora XGA, ale pozwolą zachować niezniekształcony obraz, co często jest istotniejsze niż zachowanie wysokiej rozdzielczości.

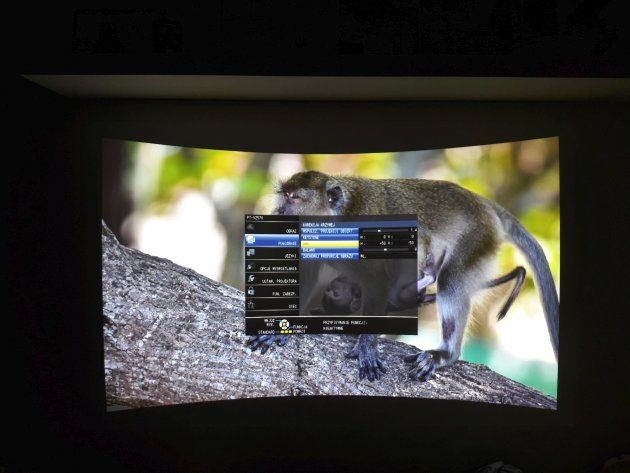

Oprócz tradycyjnej korekty zniekształceń trapezowych w pionie i w poziomie, możliwa jest niezależna regulacja położenia każdego z narożników obrazu, a także korekta liniowości w sytuacji, gdy obraz wyświetlany jest na wypukłej, wklęsłej powierzchni. Zniekształcony obraz można także skalować, rozciągając wybraną jego część co przyda się przy projekcji na powierzchniach cylindrycznych takich jak słupy.

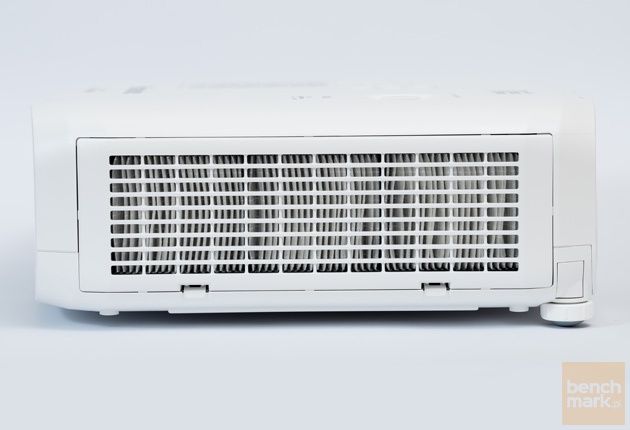

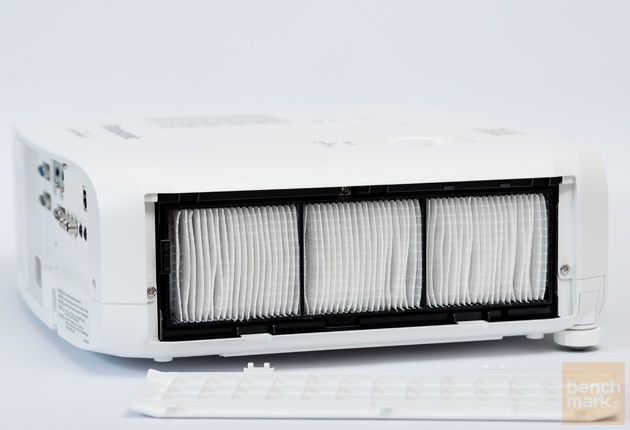

By zminimalizować ryzyko pogorszenia parametrów eksploatacyjnych podczas użytkowania w zakurzonych pomieszczeniach, Panasonic zastosował w projektorze specjalny elektrostatyczny filtr antykurzowy (tzw. Micro Cut Filter). Zajmuje on cała prawą ściankę, przez którą jest zasysane powietrze do wnętrza projektora.

Filtr blokuje cząstki o rozmiarach 1 mikrometra i większych. W normalnych warunkach jego wymiana może mieć miejsce nie rzadziej niż co 7000 godzin (dodatkowa cecha wpływająca na obniżenie kosztów eksploatacji). W zanieczyszczonym środowisku należy kierować się wskazaniami temperatury i diód sygnalizacyjnych.

Wymiana filtra jest bardzo prosta, przypomina wymianę tego typu filtrów w odkurzaczach.

Testowany projektor wyposażono w port LAN. Po podłączeniu projektora do sieci, skonfigurowaniu adresu sieciowego, możemy monitorować status pracy projektora poprzez przeglądarkę. W oknie Projector Control Window wyświetlane są komunikaty o warunkach pracy (temperatura, czas) i ewentualnym uszkodzeniu podzespołów projektora (wentylatorów, lampy). Informacje te zbierane są poprzez system autodiagnostyki - taką diagnostykę można przeprowadzić również z poziomu menu projektora.

Dodatkowo możliwa jest zdalna konfiguracja projektora - dostępne są te same opcje, które znajdziemy w menu projektora. W ten sposób możemy także zabezpieczyć projektor hasłem przed wprowadzaniem zmian oraz zmienić ustawienia sieciowe i opcje wysyłania komunikatów e-mailowych z raportami lub ostrzeżeniami, na podstawie zdefiniowanych wcześniej kryteriów.

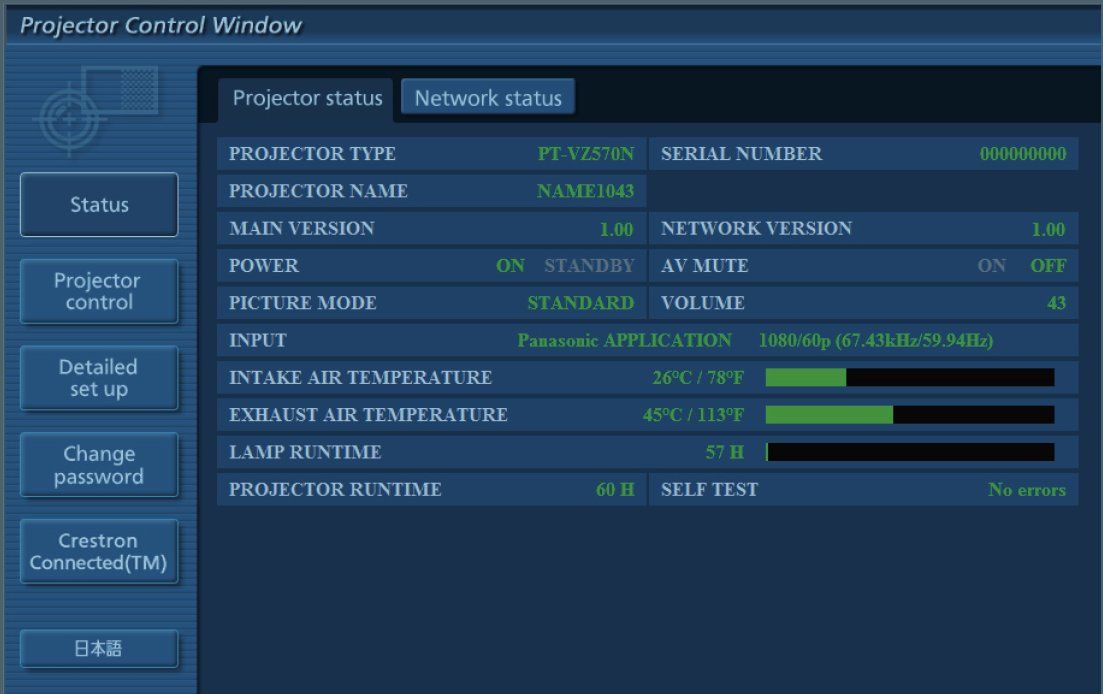

Panasonic PT-VZ570N wyposażono we wsparcie technologii Crestron Connected - podstawowe okno kontrolne dostępne jest z poziomu okna Projector Control Window.

Technologia pozwala na grupowe zarządzanie wieloma projektorami w różnych salach, a nawet różnych lokalizacjach (budynkach). Projektory połączone w ramach sieci Crestron mogą być zarządzane wraz z innymi urządzeniami - oświetleniem, roletami, zewnętrznym nagłośnieniem.

Do automatyzacji pracy projektorów stosowane jest oprogramowanie Crestron RoomView (wersja Express lub Server) oraz Fusion RV.

Model VZ570N jest najprostszą wersją jeśli chodzi o wsparcie komunikacji. Droższy (i to sporo) wariant PT-VZ575N ma te same możliwości jeśli chodzi o wyświetlanie i modyfikację obrazu, ale wyposażono go dodatkowo we wbudowany moduł sieci Wi-Fi wraz z obsługą towarzyszących technologii bezprzewodowych, a także w porty USB (typu A i typu B) do podłączenia pamięci USB (dane odczytywane są za pomocą wbudowanego odtwarzacza multimedialnego) lub monitora.

Przyjrzyjmy się teraz konstrukcji projektora, rozmieszczeniu elementów sterujących, złączom, a także menu i dodatkowemu oprogramowaniu do zarządzania pracą urządzenia.

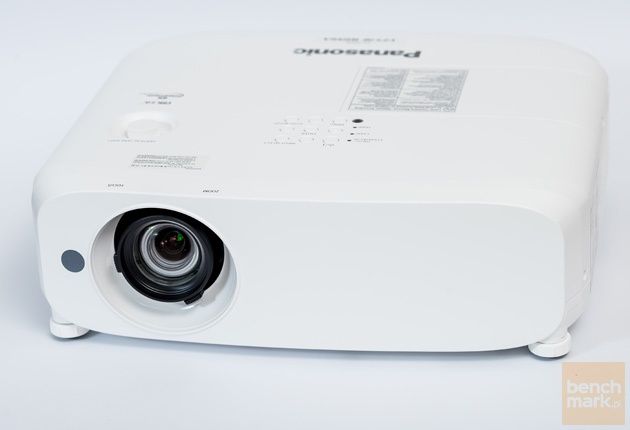

Panasonic PT-VZ570N podobnie jak większość projektorów do instalacji w salach wykładowych wykonany został z białego, wytrzymałego plastiku. Jakość wykonania urządzenia jest wysoka, wszystkie elementy są idealnie spasowane.

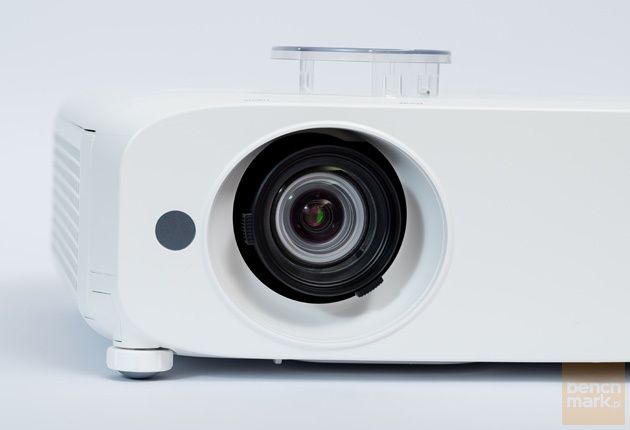

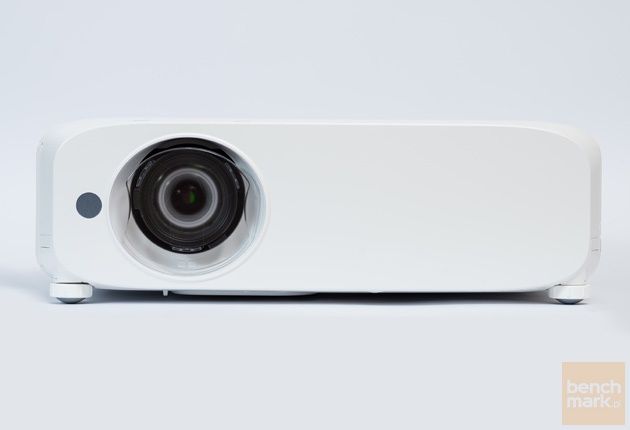

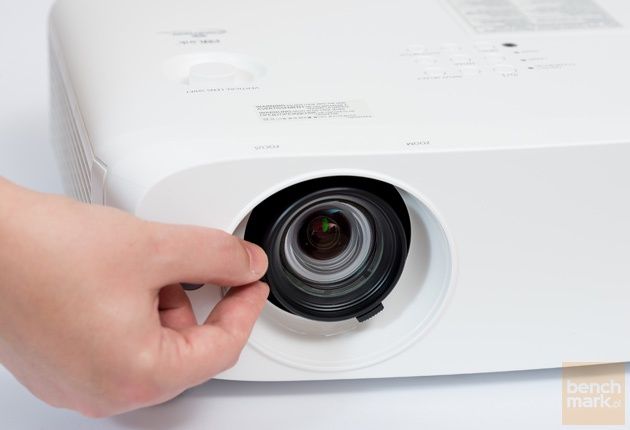

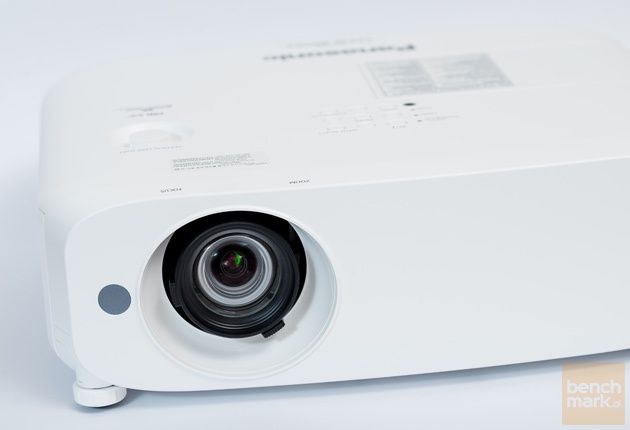

Na przedniej ściance umieszczony został obiektyw (znajduje się po prawej stronie) i czujnik podczerwieni dla dołączonego do zestawu pilota. Szklana soczewka obiektywu, gdy urządzenie nie jest wykorzystywane, może zostać zabezpieczona plastikową nasadką. Wokół tulei obiektywu znajdują się dwie dźwignie, które służą ustawianiu ostrości i wartości zoomu. Są dość trudno dostępne, dlatego w przypadku instalacji podsufitowej wszelkie korekty będą wymagały pewnego wysiłku. Same pierścienie regulacyjne działają precyzyjnie bez jakichkolwiek luzów.

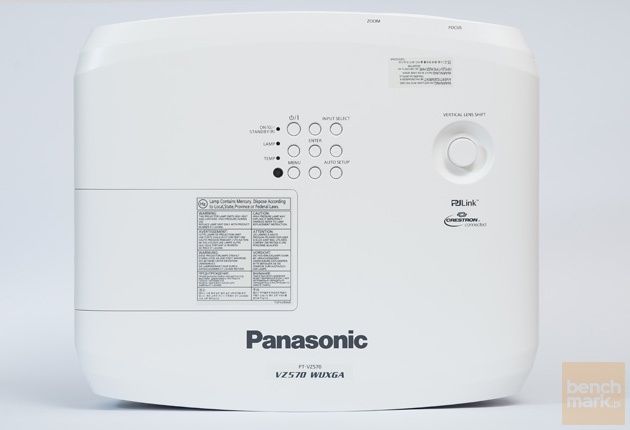

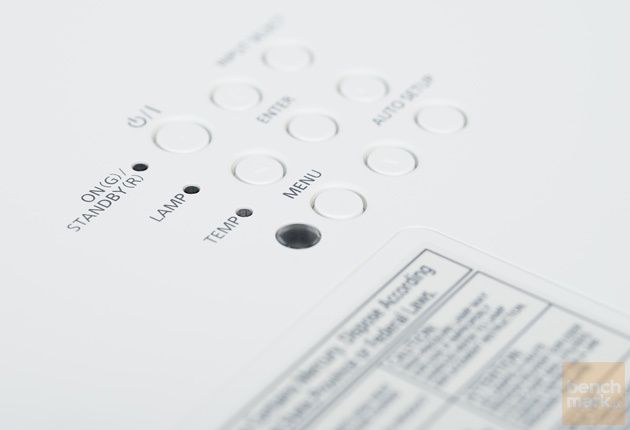

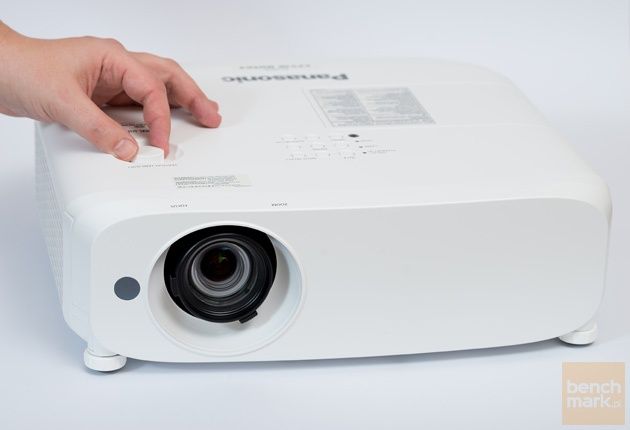

Dużo łatwiej dostępne w przypadku instalacji podsufitowej jest pokrętło pozwalające przesuwać oś optyczną w pionie. Znajduje się ono na górnej ściance obok przycisków włączania projektora, wyboru źródła sygnału i nawigacji po menu. Obok przycisków mamy jeszcze trzy LEDy sygnalizujące tryb pracy i ewentualne problemy z lampą lub temperaturą. Poniżej LEDów umieszczony został czujnik oświetlenia wykorzystywany przez automatykę oszczędzania energii.

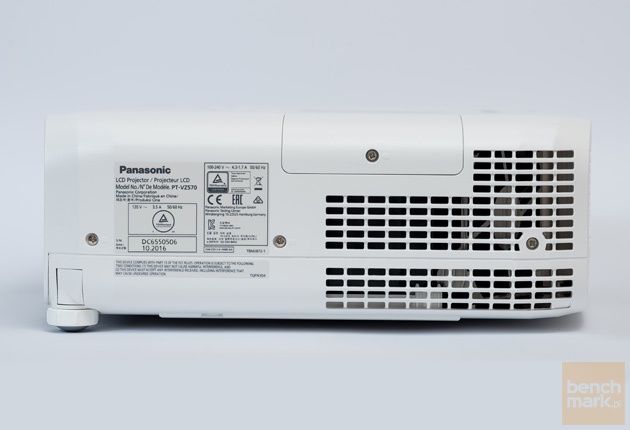

Po lewej stronie obudowy znajduje się sporych rozmiarów klapka, którą należy zdemontować w celu wymiany lampy projekcyjnej.

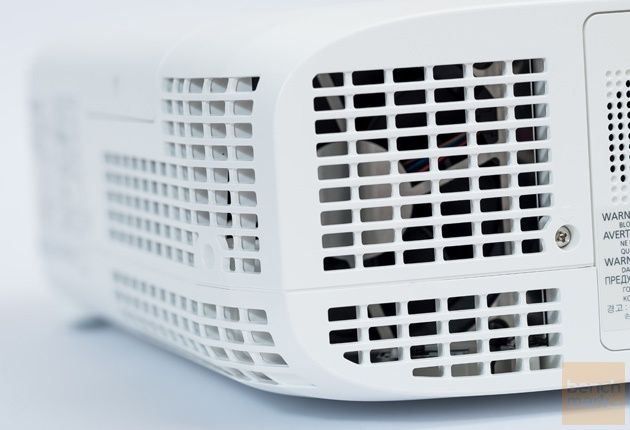

Panasonic PT-VZ570N zasysa powietrze z prawej strony obudowy (tej samej co obiektyw), a wypuszcza je w lewym tylnym ażurowym narożniku obudowy. Zapewnia to dobry przepływ powietrza i minimalizuje grzanie się elementów konstrukcyjnych.

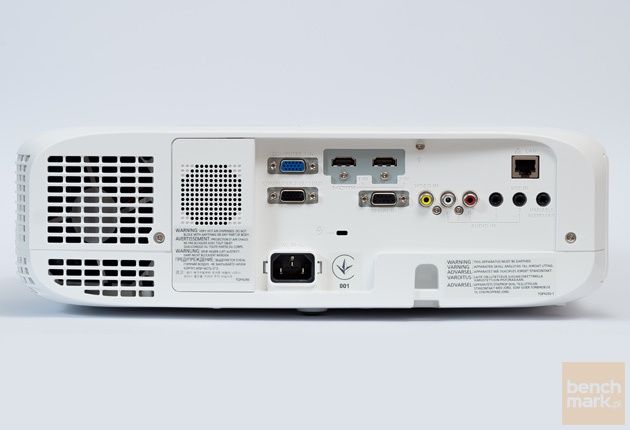

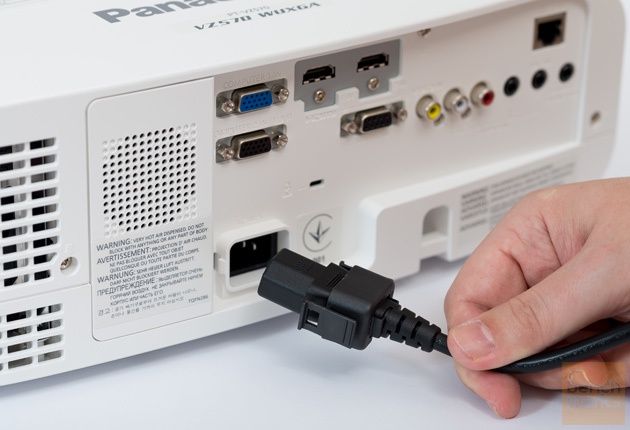

Na tylnej ściance oprócz otworów wentylacyjnych znajdziemy grill przesłaniający wbudowany głośnik, przelotkę do mocowania zabezpieczenia antykradzieżowego oraz panel z następującymi złączami:

• zasilanie
• wejście D-Sub (wspiera sygnał RGB lub komponentowy)
• wejście/wyjście D-Sub (konfigurowane poprzez menu, wspiera sygnał RGB lub komponentowy)
• dwa porty HDMI
• RS-232 (zdalne, przewodowe sterowanie projektorem)
• wejście wideo
• wejścia audio (2xcinch, minijack, mikrofon)
• wyjście audio
• port LAN RJ-45

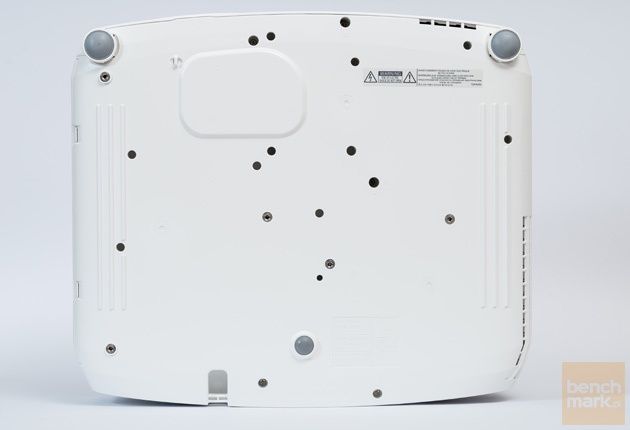

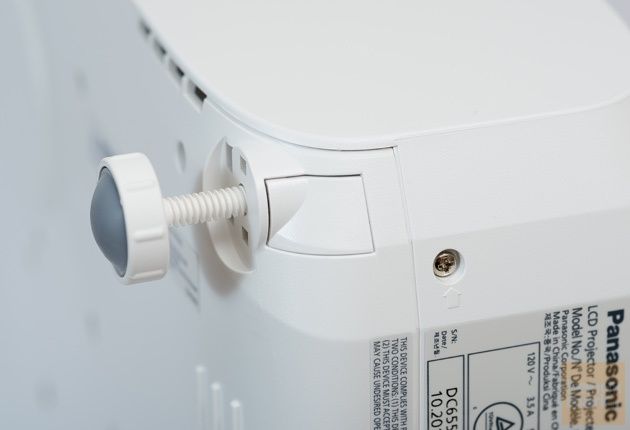

Na dolnej ściance projektora, na jej przedniej krawędzi znajdziemy dwie wykręcane nóżki, które pozwalają podnieść przód projektora. Na bocznych ściankach znajdują się dodatkowo przyciski, po których naciśnięciu nóżki wysuwają się bez potrzeby kręcenia nimi. Poza tym projektor wyposażono tradycyjnie w otwory do montażu sufitowego.

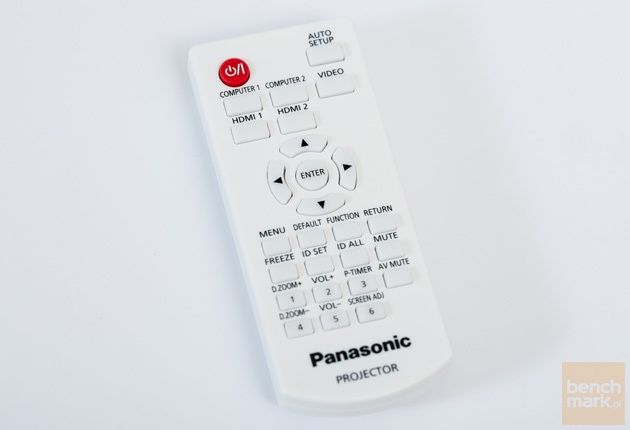

Panasonic nie przewiduje, że będziemy często sięgać po zdalne sterowanie na podczerwień, bo w zestawie znalazł się malutki pilocik z gumowymi przyciskami. Pozwala on na nawigację po menu, wybór źródła obrazu, a także regulację głośności, cyfrowego zoomu, stopklatkę, wyciszanie i wygaszanie projektora. Niewielkie przyciski utrudniają korzystanie z pilota i choć w biznesowo-edukacyjnych warunkach, sterowanie z poziomu komputera może być efektywne, to wolałbym by w zestawie znalazł się wygodniejszy pilot.

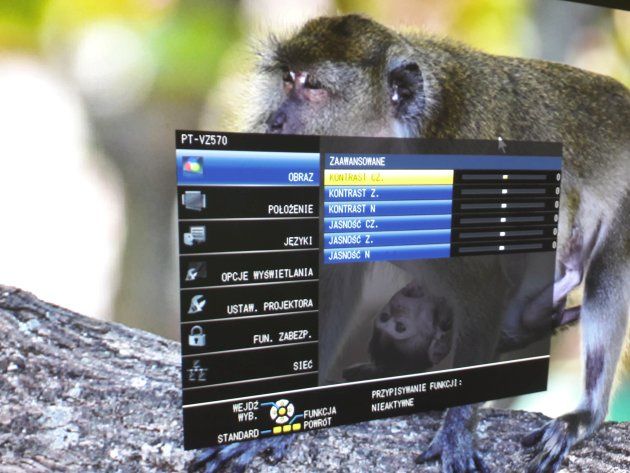

Ciekawą cechą menu użytkownika w Panasonicu, jeśli przekonamy się do jego używania, jest możliwość dwukrotnego powiększenia rozmiaru panelu. Zwiększa to wygodę wprowadzania ewentualnych korekt, gdy osoba obsługująca projektor znajduje się daleko od ekranu.

Samo menu jest czytelne i dobrze zorganizowane. Podzielono je na 7 sekcji, a ich zawartość i dostępność poszczególnych opcji zależy od podłączonego źródła obrazu.

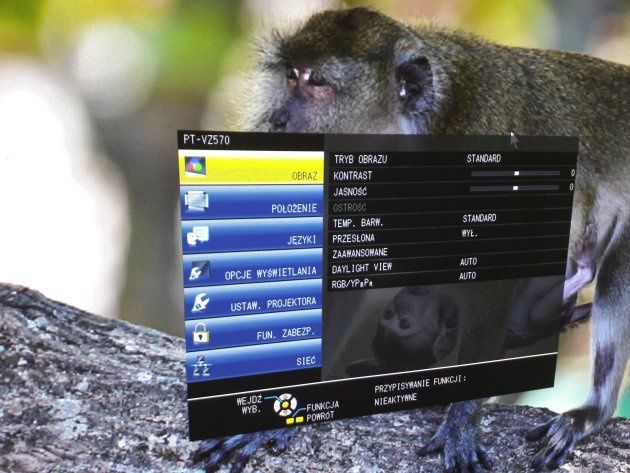

• Sekcja Obraz - wybór trybu obrazu (standard, dynamiczny, tablica szkolna, biała tablica, kinowy), kontrast, jasność, kolor, odcień, ostrość, ustawienia kolorów i temperatury, optymalizacja do warunków dziennych, poprawa jakości obrazu wideo (Digital Cinema Reality, działa gdy sygnał jest gorszy niż 1080p), automatyczna przysłona
• Sekcja Położenie - format obrazu i wszystkie opcje korekty zniekształceń
• Sekcja Języki - wybór języka menu
• Sekcja Opcje Wyświetlania - informacje wyświetlane na ekranie, rozmiar menu, kolor tła, logo, tryb panoramiczny i SXGA (poprawa wyświetlania niestandardowych sygnałów), licznik czasu prezentacji (stoper, odliczanie), cyfrowy zoom (tylko dla obrazów statycznych), stopklatka

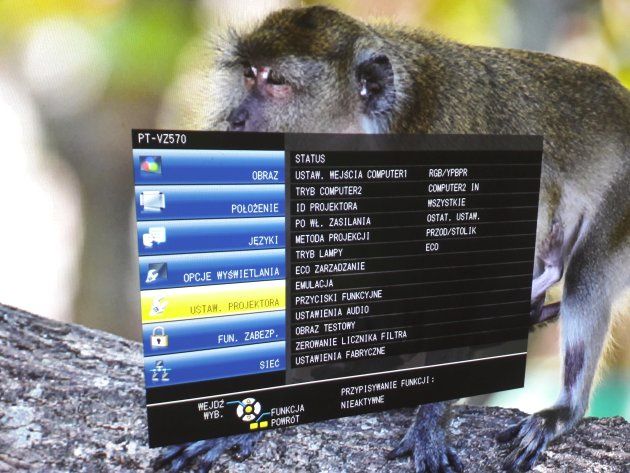

• Sekcja Ustawienia Projektora - konfiguracja wejść sygnału, konfiguracja funkcji oszczędzania energii, automatyka jasności (ECO Zarządzanie), konfiguracja RS-232 (menu Emulacja), ustawienia dźwięku, obraz testowy liczniki czasu pracy, reset
• Sekcja Funkcje Zabezpieczeń - konfiguracja hasła i zabezpieczeń projektora
• Sekcja Sieć – konfiguracja ustawień sieci, Creston Connected, sterowanie przez LAN, sterowanie przez kontroler AMX

Gdy podłączymy projektor do sieci LAN możemy skorzystać z wygodnego zarządzania projektorem z poziomu przeglądarki. Przydaje się to w zastosowaniach biznesowo-edukacyjnych, gdy projektor jest zainstalowany w jednym miejscu na dłużej.

Poznaliśmy ciekawe cechy Panasonic PT-VZ570N, jego konstrukcję i oprogramowanie, teraz pora na test praktyczny.

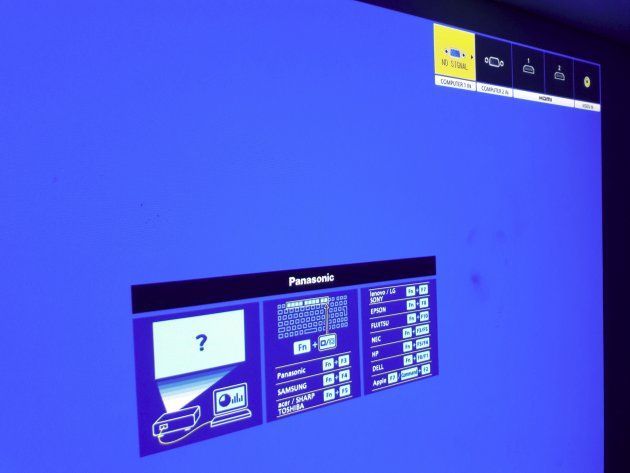

Podpowiedź jak aktywować wyjście obrazu w komputerze gdy brak sygnału

Panasonic PT-VZ570N dysponuje dwoma podstawowymi trybami świecenia lampy - Normal i Eco. W obu trybach projektor generuje odczuwalny hałas, jednakże różnica głośności pomiędzy nimi jest duża. W trybie Eco, w którym jasność nadal jest spora, co pozwala na generowanie dużej przekątnej obrazów w pomieszczeniach z niewielką ilością światła zewnętrznego, hałas jest akceptowalny nawet w sytuacjach gdy wymagana jest jak największa cisza. W trybie Normal projektor najlepiej sprawdzi się w większych lub jaśniejszych salach i tutaj hałas będzie już dawał się we znaki.

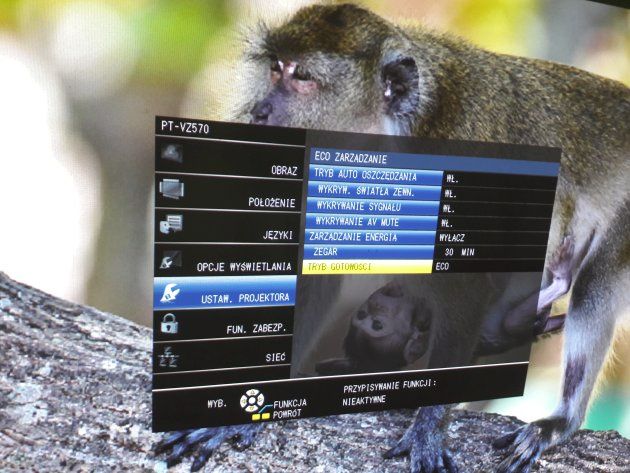

Oprócz trybów Eco i Normal, użytkownik ma do dyspozycji też automatykę zarządzania jasnością. Działa ona na zasadzie dostosowywania jasności projektora, a zarazem głośności, do panujących warunków oświetleniowych. W tym celu projektor wykorzystuje wbudowany sensor oświetlenia.

Projektor należy pochwalić za efektywne odprowadzanie ciepła. Podczas pracy, także z maksymalną jasnością, obudowa projektora nie nagrzewa się znacząco biorąc pod uwagę jasność i moc lampy.

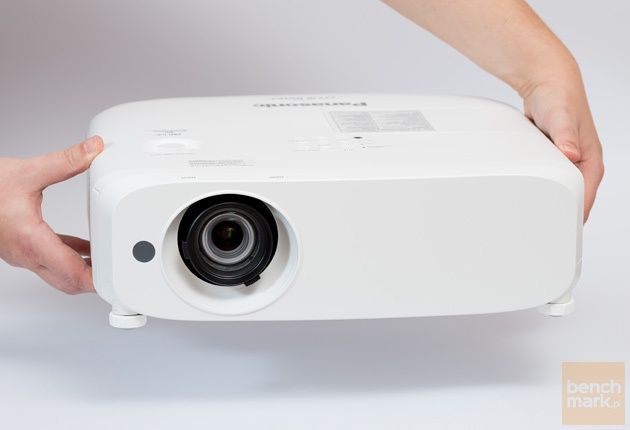

Waga projektora nie plasuje go w segmencie urządzeń podręcznych, ale praktyka pokazała, że jeśli pominiemy kwestię rozmiarów, to sam transport projektora jest bardzo wygodny. Obudowa zdaje się nawet ważyć mniej niż wynikałoby to z liczb.

Włączanie projektora zajmuje kilkadziesiąt sekund. Po około 30 sekundach uruchamia się lampa, a po minucie jasność osiąga parametry bliskie docelowym. Wyłączanie trwa nieco dłużej - lampa gaśnie od razu, ale musimy odczekać około półtorej minuty, aż przestaną działać wentylatory (w menu brak funkcji szybkiego wyłączania). Ponieważ projektor nie nagrzewa się znacznie - można potem od razu zająć się transportem.

Jak już wspomniałem mamy tu całkiem spore możliwości, ale trzeba pamiętać, że...

…domyślnie obraz wyświetlany jest dokładnie na wprost, czyli jego środek znajduje się dokładnie w osi optycznej. Regulując jej położenie w pionie, możemy obraz uzyskać przesunięcie maksymalnie 44% co oznacza, że dolna krawędź obrazu będzie minimalnie poniżej (powyżej przy instalacji sufitowej) płaszczyzny instalacji projektora.

Zakładając, że projektor wyświetla obraz na wprost i regulujemy jedynie zoom, uzyskamy następujące odległości ekran-projektor (dla obrazu o proporcjach 16:10):

• dla przekątnej 60” - od 1,4 do 2,3 metra
• dla przekątnej 120” - od 2,8 do 4,6 metra
• dla przekątnej 200” - od 4,7 do 7,6 metra
• dla przekątnej 250” - od 5,9 do 9,6 metra
• dla przekątnej 300” - 7,1 do 11,5 metra

Panasonic PT-VZ570N jest zatem urządzeniem, które przeznaczone jest do pracy w średniej wielkości salach, gdzie widz siedzi w odległości nawet kilkunastu metrów od ekranu. Możemy także w dużo większym stopniu niż zwykle zmieniać odległość projektor-ekran zachowując przekątną, co ułatwia instalację w różnych warunkach.

Im mniejsze pomieszczenie, tym większa będzie minimalna jasność. Dlatego, w niewielkim pomieszczeniu czy nawet w warunkach domowych (jeśli ktoś zdecyduje się korzystać z tego projektora), uzyskamy bardzo wysokie jasności. W takich warunkach, i gdy przekątna obrazu nie przekroczy 150”, Panasonic świetnie sprawdzi się nawet przy mocnym oświetleniu zewnętrznym (sztucznym jak i za dnia).

Niewielkie przekątne (mniej niż 150”) wymagają zmniejszenia jasności projektora jeśli chcemy by obraz nie był zbyt jasny w pomieszczeniach słabo oświetlonych. Można to osiągnąć na kilka sposobów. Przełączając go w tryb Eco, wybierając inny niż Dynamiczny tryb wyświetlania, a także stosując maksymalny zoom (i zachowując przekątną obrazu), przy którym obiektyw jest sporo ciemniejszy (przepuszcza dwa razy mniej światła).

Duża jasność projektora ułatwia nam sprawę w sytuacjach, gdy rzutujemy obraz pod kątem lub na nieregularne powierzchnie. Możemy tutaj manipulować kształtem obrazu (co oznacza powiększenie przekątnej), zachowując jego rozmiar, a zarazem czytelność w silniejszym oświetleniu.

W projektorze na tylnym panelu zamontowano 10W głośnik monofoniczny. Spełni on swoją rolę jako podstawowe nagłośnienie w przypadku mniej wymagających dźwiękowo prezentacji. W sytuacjach, gdy jakość dźwięku gra istotną rolę, należy skorzystać z dodatkowego nagłośnienia. W projektorze mamy wyjście audio (złącze minijack), a jego głośność można regulować za pomocą dołączonego pilota.

Dodatkowo dysponujemy wejściem mikrofonowym i opcją miksowania dźwięku z dźwiękiem, który podawany jest wraz z obrazem. Wejście mikrofonowe może być aktywne także wtedy, gdy obraz jest zatrzymany funkcją stopklatki lub wyświetlanie jest zablokowane funkcją AV Mute.

Deklarowana maksymalna jasność projektora wynosi 4800 lumenów w trybie Normalnym świecenia lampy i dla trybu Dynamicznego obrazu. Zmierzona wartość przy takich samych ustawieniach wynosi około 4200 lumenów, mniej niż w specyfikacji, ale to i tak bardzo wysoka jasność, która zapewni czytelność obrazu w jasnych pomieszczeniach i za dnia. W trybie Eco, w którym projektor staje się znacznie cichszy, zmierzona jasność to z kolei około 2800 lumenów. Przy takiej jasności projektor nadal może być skuteczny w pomieszczeniach z dodatkowym oświetleniem, a także podczas pochmurnego dnia. Odchyłki jasności od wartości referencyjnej (środek ekranu) na brzegach sięgają maksymalnie 32%.

Ze względu na wysoką jasność bieli, trudno się spodziewać wyjątkowo ciemnych czerni, ale zważywszy na fakt, że projektor nie będzie raczej pracował w zaciemnionych pomieszczeniach, nie jest to problemem. Zresztą, poziom czerni i tak należy uznać za całkiem dobry jak na urządzenie o tak dużej jasności, a to przekłada się na dobry kontrast, niezależnie od typu treści jaką będziemy wyświetlać.

Obraz z Panasonica może pochwalić się sporą liczbą szczegółów w ciemniejszych partiach obrazu, a zarazem mocno nasyconymi i jasnymi kolorami (zaleta technologii LCD). Tych ostatnich jest bardzo dużo, możemy się spodziewać dobrej kolorystyki od razu po wyjęciu projektora z pudełka. Opcji regulacji obrazu jest niewiele, ale nie powinniśmy sięgać po nie zbyt często - predefiniowane tryby wyświetlania sprawują się dobrze.

Panasonic PT-VZ570N z założenia jest urządzeniem do prezentacji i pracy w silniejszym oświetleniu zewnętrznym. Niemniej okazał się urządzeniem uniwersalnym, które poradzi sobie z dowolnym typem wyświetlanego materiału i które można nakłonić do pracy nawet w niewielkich pomieszczeniach (dodatkowe oświetlenie, nawet słabe, jest wskazane).

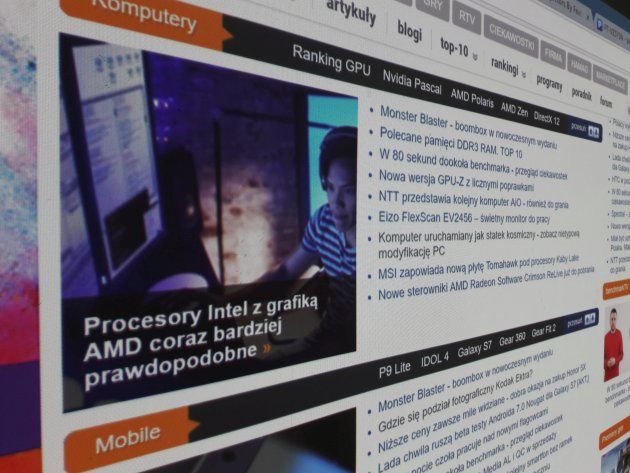

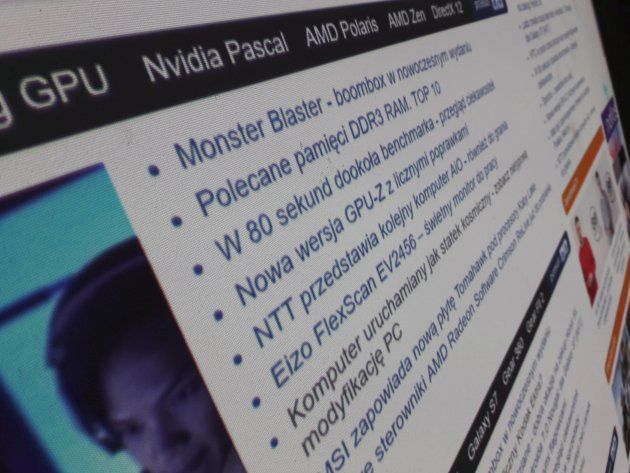

Panasonic PT-VZ570N rzutuje wyraźny, czysty obraz. Ma on charakterystyczną miękkość, ale nie wpływa to na czytelność i szczegółowość. Brak przeostrzeń jest w tym przypadku nawet zaletą. W lewej części obrazu zauważalne są drobne problemy ze zbieżnością kolorów - to może być jednak cecha tego konkretnego egzemplarza projektora.

Projektor można wykorzystać zarówno do wyświetlania prezentacji i schematów z dużą liczbą szczegółów (linii, krzywych, drobnych czcionek) jak i materiałów multimedialnych (zdjęć i filmów). Wyświetlanie tych ostatnich treści nie jest typowym przeznaczeniem testowanego Panasonica, ale okazało się, że radzi sobie z nimi wyjątkowo dobrze. Dużą satysfakcję sprawia na przykład oglądanie za dnia zdjęć, monochromatycznych jak i kolorowych.

Jeśli chcemy prezentować zdjęcia i filmy w dużym gronie i w jasnym otoczeniu - i to jest dla nas kluczowe, to PT-VZ570N będzie dobrym wyborem. Lepszym niż projektor kina domowego, który w silniejszym oświetleniu sobie w ogóle nie poradzi.

Panasonic PT-VZ570N to projektor, który wraz z modelem wyposażonym w Wi-Fi, trafił do oferty Panasonic około dwóch lat temu. Sprzęt tej klasy jednak nie starzeje się tak szybko i możemy bez obaw powiedzieć, że nadal jest to jedna z ciekawszych propozycji z segmentu urządzeń o jasności prawie 5000 lumenów, a zarazem urządzeń, które można traktować jako przenośne.

Silną stroną projektora jest nie tylko jasność (zarówno bieli, jak i kolorów), która zapewnia komfort prezentacji także w jasnych pomieszczeniach, ale także wysoka jak na urządzenie do prezentacji rozdzielczość 1920 x 1200 pikseli (WUXGA), bardzo dobra czytelność obrazu i zasługujące na duży plus kolory.

Testy Panasonica przeprowadzałem traktując go jako urządzenie biznesowo-edukacyjne, ale przekonałem się, że jest to projektor uniwersalny (można rzec multimedialno-prezentacyjny, choć nie mamy tutaj żadnej wbudowanej przeglądarki mediów, ma ją dopiero droższy PT-VZ575N). Zapewnia on dużą wygodę instalacji (mowa nie tylko o lokalizacji projektora, ale także możliwości wyświetlania niezniekształconego obrazu na zakrzywionych lub cylindrycznych powierzchniach). Zaletą jest także kompatybilność z systemami Creston Connected, AMX i PJLink dla zdalnego zarządzania projektorem poprzez sieć.

Panasonic PT-VZ570N można kupić obecnie za około 6500 złotych i biorąc pod uwagę specyfikację, a także wyniki testów, należy uznać tę cenę za atrakcyjną. Jeśli nie zależy nam na dodatkowych funkcjach Wi-Fi czy czytniku pamięci USB, które znajdziemy dopiero w sporo droższym PT-VZ575N, to nie ma co się zastanawiać.

Zalety i wady:

• wysoka jakość wykonania
• rozdzielczość WUXGA
• czytelny obraz
• duża jasność pozwalająca na pracę w jasnym otoczeniu
• dobre kolory
• szerokie możliwości korekty kształtu obrazu
• zoom 1,6x
• uniwersalność zastosowania
• stosunkowo cicha praca w trybie Eco
• zarządzalność poprzez sieć
• trwała lampa i filtr antykurzowy

• spora głośność przy maksymalnej jasności
• przydałoby się więcej opcji regulacji kolorów
