Tekst ten adresuję głównie do początkujących użytkowników, którzy nie czują się na tyle pewnie, aby samodzielnie grzebać wewnątrz obudowy swojego peceta. Chcę w nim przekonać takie właśnie osoby, żeby nie zlecały serwisowi komputerowemu tak prostych i nie wymagających dużo czasu czynności. W celu ośmielenia Was dodam, że sam zacząłem swoją przygodę ze współczesnym sprzętem komputerowym dopiero kilka miesięcy temu. Zatem do dzieła!
KROK 1: PRZYGOTOWANIA
Każdą działalność tego typu trzeba poprzedzić solidnymi przygotowaniami. Musimy mieć odpowiednie narzędzia, warunki i po prostu chęci. Przed zabraniem się do pracy należy przygotować:
Śrubokręt krzyżakowy o dużym grocie, z rączką zapewniającą pewny chwyt
Rękawiczki robocze "gładkie" lub z gumkami
Szczypce ze stożkowymi końcówkami
Pomieszczenie, w którym można usiąść na podłodze z każdej strony komputera

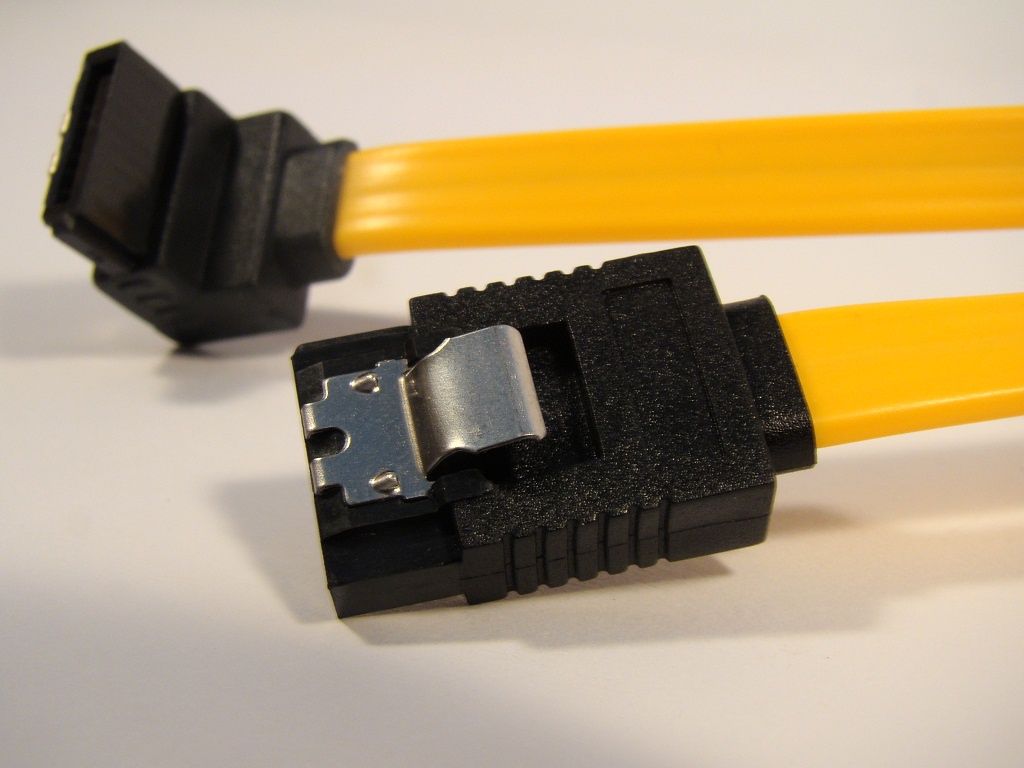

Przewód SATA o odpowiedniej długości
KROK 2: ZACZYNAMY!

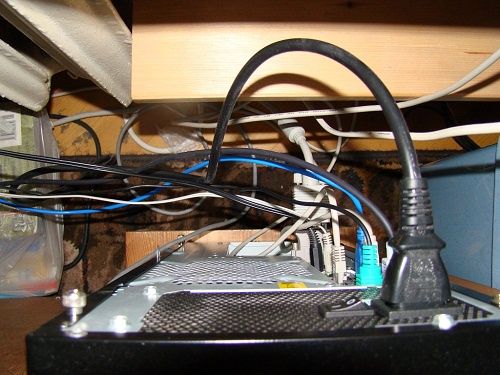

Pierwszą czynnością, którą trzeba wykonać przed otwarciem obudowy jest odłączenie przewodu zasilającego od zasilacza. Potem odłączamy kolejne kable: wszelkie USB, sieciowy, od myszki i klawiatury, od głośników i mikrofonu oraz kabel sygnałowy monitora.

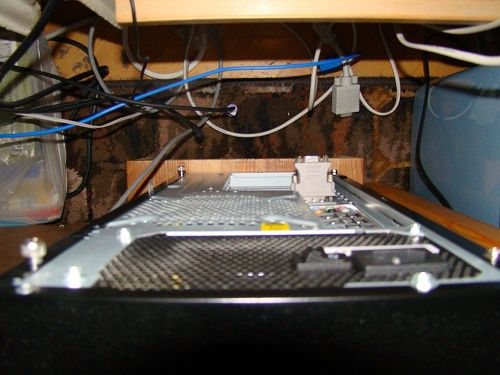

Po wykonaniu tych rzeczy ostrożnie wysuwamy jednostkę centralną spod biurka lub innego miejsca, zależnie od tego, gdzie stoi nasz komputer.
KROK 3: OTWIERAMY OBUDOWĘ

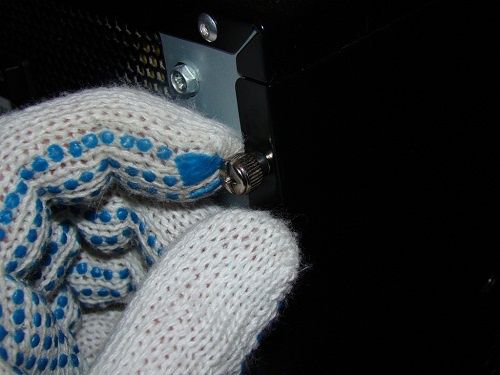

Gdy mamy już wszystkie narzędzia pod ręką, a komputer stoi w wygodnym dla nas miejscu, przystępujemy do odkręcania ścian bocznych obudowy. W przypadku obudów z wyższej półki wystarczy poodkręcać specjalne śruby.

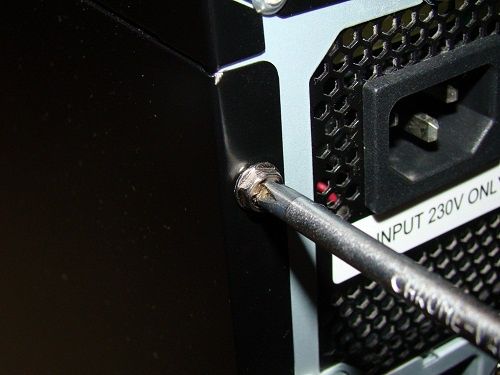

Natomiast w przypadku obudów za kilkadziesiąt złotych sprawa się nieco komplikuje. Bierzemy krzyżakowy śrubokręt i odkręcamy nim kilka śrub z tyłu obudowy.
Delikatnie zdejmujemy panele boczne i odkładamy je w bezpieczne miejsce, najlepiej na miękką powierzchnię. Nie chcemy ich porysować ani zostawić odcisków palców, dlatego wszystkie czynności opisane w tym punkcie wykonujemy w rękawiczkach.
KROK 4: DEMONTUJEMY STARY NAPĘD
Ten krok jest nieco bardziej skomplikowany. Będziemy manipulować narzędziami i rękoma w pobliżu wartościowych i delikatnych podzespołów komputera. Najpierw odłączamy od napędu optycznego wtyczkę zasilania zwaną "molex".

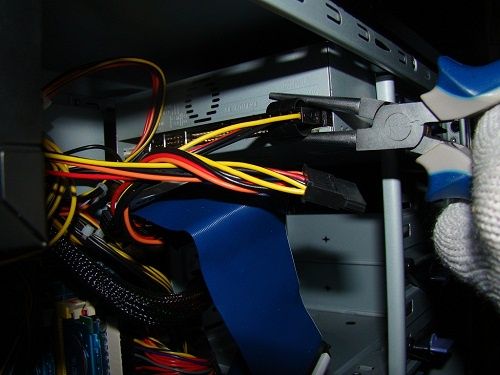

Powinno udać się wyciągnąć ją palcami, jeśli jednak nie można jej pewnie chwycić albo brakuje nam siły można użyć szczypiec ze stożkowymi koncówkami. Należy lekko zacisnąć je na wtyczce blisko tylnej ściany napędu i delikatnie podważać nimi wtyczkę. Teraz musi się udać!

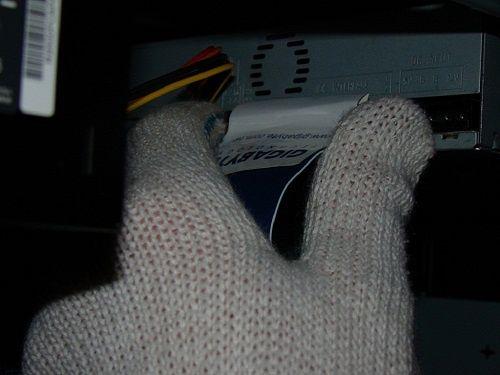

Zostaje potężna taśma ATA, którą wyciągamy palcami. Ważny przy tym jest pewny chwyt i technika: próbujemy poruszać wtyczką na boki, do góry i do dołu aż do skutku.
Jak wiadomo każdy przewód ma co najmniej dwa końce. Kierujemy się na dół w celu odłączenia taśmy od płyty głównej.

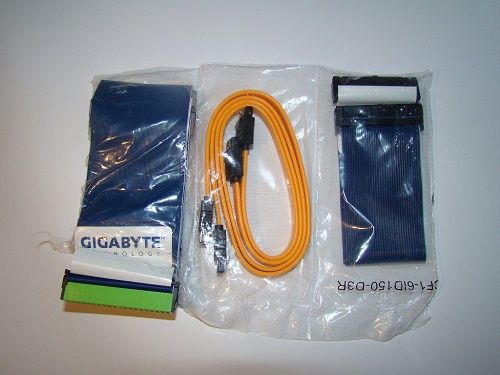

Kiedy nam się to uda chowamy taśmę do jakiegoś opakowania, na wszelki wypadek, choć już chyba nigdy się nie przyda.

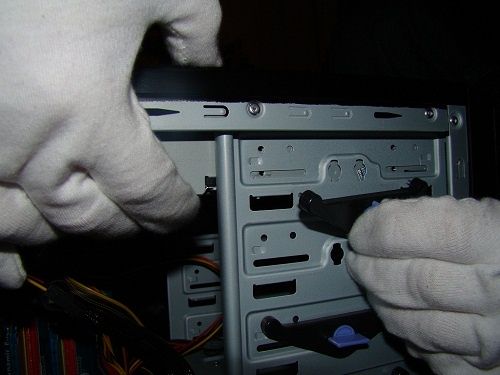

Następnie przystępujemy dezinstalacji starego napędu. Tu znowu pojawiają się dwie możliwości: w tanich obudowach trzeba wykręcić cztery śruby, w droższych oswobodzić urządzenie ze specjalnych mocowań.

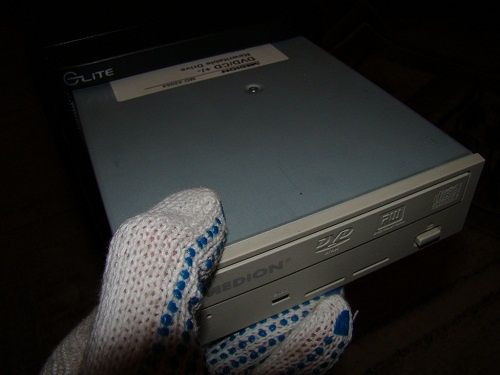

Zarówno przy wykręcaniu, jak i wyjmowania z zatrzasków należy przytrzymywać napęd od spodu tak, aby na pewno nie upadł i nie spowodował szkód. Gdy będzie swobodnie spoczywał na swojej "półce", znaczy to, że czas wyciągnąć go z komputera. Lekko popychamy go od tyłu jedną ręką, a drugą "wyłapujemy" z przodu obudowy. Po chwili powinniśmy mieć go w rękach i odłożyć w bezpieczne miejsce. Przed nami pusta zatoka 5,25"...
KROK 5: MONTUJEMY NOWĄ NAGRYWARKĘ

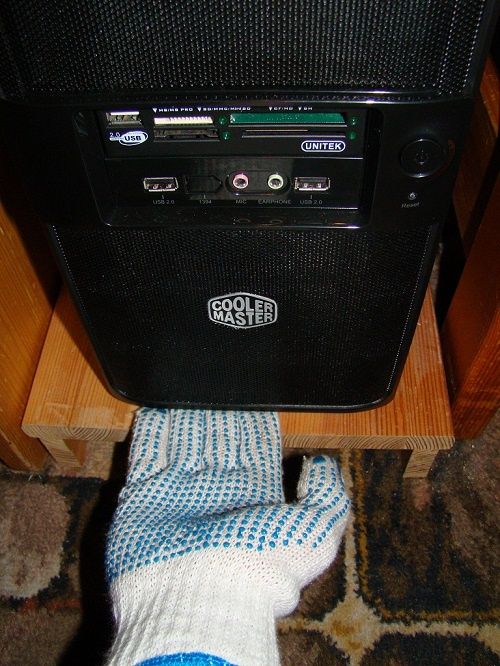

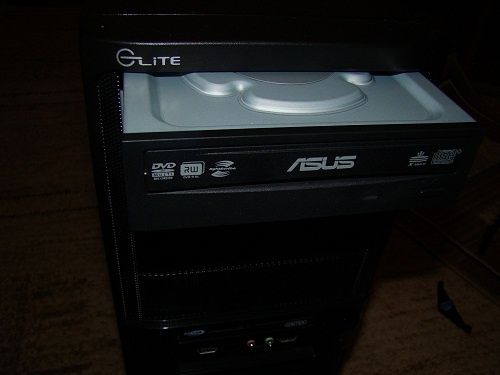

Nowy napęd montujemy w miejsce starego. Wkładamy go od frontu obudowy tak, żeby przyjął taką pozycję jak stary. Przykręcamy lub zatrzaskujemy nagrywarkę z obu stron.

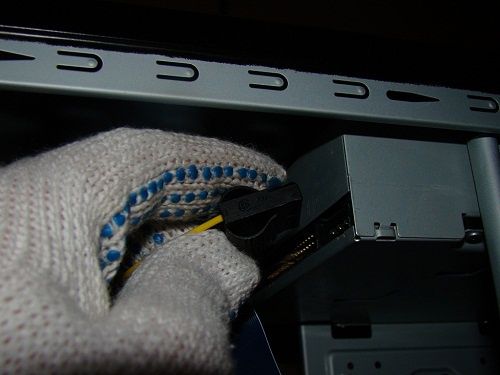

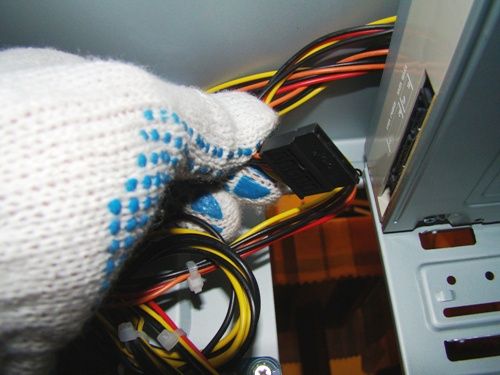

Każde urządzenie elektryczne wymaga zasilania, nagrywarka DVD również. Stary napęd korzystał ze złącza "molex", nowy wymaga standardowej wtyczki zasilającej SATA. Jeżeli zasilacz w naszym komputerze jest nowy lub ma 3-4 lata na pewno posiada wspomnianą wtyczkę na jednej z wiązek kabli, prawdopodobnie na tej samej, na której znajduje się wtyczka "molex". Zarówno sygnałowe jak i zasilające złącze SATA ma specjalny kształt, który umożliwia podłączenie tylko w jeden sposób. Jeśli nie wchodzi, po prostu odwracamy wtyczkę.
Niestety ze względu na bardzo dużą ilość kombinacji zasilacza, napędu, obudowy i innych podzespołów, nie jestem w stanie polecić, której wtyczki użyć. Najlepsza będzie ta, po podłączeniu której wiązka nie będzie walać się po całej obudowie.

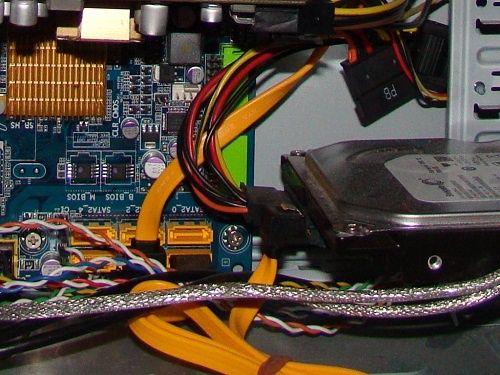

Następnie podłączamy przewód SATA do płyty głównej.
Najlepiej zrobić to w taki sposób, żeby ułożony był najbardziej na zewnątrz ze wszystkich przewodów, powinien być jak najbliżej bocznej ściany obudowy. Przeciągamy go na górę, do nowej nagrywarki i wtykamy wtyczkę.

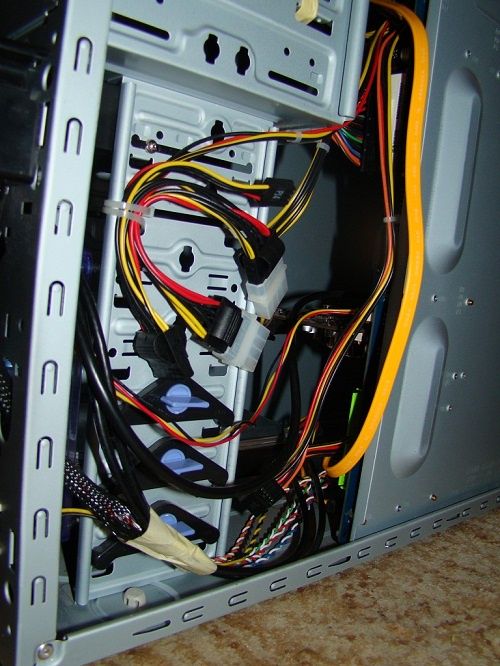

Tak wygląda komputer po zamontowaniu i podłączeniu nowej nagrywarki ze złączem SATA.
KROK 6: MONTUJEMY KOMPUTER Z POWROTEM
Nie przerażajcie się tytułem! Chodzi tylko o zrobienie porządku po całej operacji i zamknięcie obudowy. Sprawdzamy, czy przewód SATA jest podłączony do płyty głównej i nowej nagrywarki, przewód ATA jest odłożony z dala od komputera, napęd jest przykręcony lub zatrzaśnięty w obudowie, czy żaden kabel nie wplątał się w wentylatory. Ogółem, czy wszystko jest tam, gdzie powinno. Gdy upewnimy się co do powyższego, możemy z powrotem zamocować ściany boczne obudowy. Robi się to dokładnie w odwrotnej kolejności względem demontażu. Nic trudnego. Teraz posprzątajmy miejsce pracy, zbierzmy wszystkie narzędzia, schowajmy stary napęd w bezpieczne miejsce.
Można go trzymać na wszelki wypadek , sprzedać zarabiając kilka lub kilkanaście złotych albo spytać znajomych, czy przypadkiem nie potrzebują takiego urządzenia. Czas przenieść komputer z miejsca wykonywania pracy do pokoju i bezpiecznie odstawić na stałe miejsce bytowania.
KROK 7: SPRAWDZAMY, CZY DZIAŁA
Komputer w całości jest już na miejscu. Czas sprawdzić jak sprawuje się nowa nagrywarka. Bez prądu i kontroli nad sprzętem niewiele uda się zrobić, więc podłączamy z powrotem wszystkie przewody. Aby ułatwić sobie życie warto zacząć od samego dołu i systematycznie przemieszczać się ku górze.

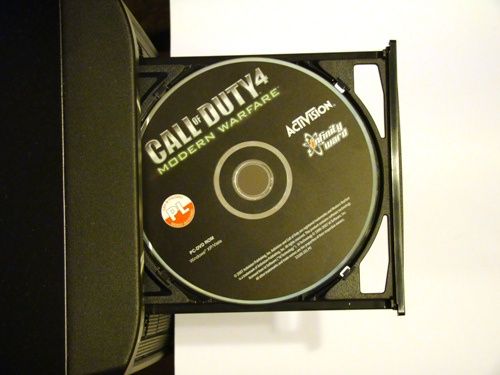

Gdy wszystkie kable są już podłączone znaczy to, że nadszedł czas na włączenie komputera. Tu chyba poradzicie sobie bez instrukcji. Ekran BIOSu, POST, ładowanie systemu operacyjnego, pulpit. W prawym dolnym rogu ekranu niezależnie od używanego systemu, powinna wyświetlić się chmurka o wykryciu i zainstalowaniu nowego urządzenia. Jeśli się wyświetli, oznacza to, że wszystko jest w porządku, jeśli nie zacznijmy od sprawdzenia, czy wciśnięcie przycisku wysuwania tacki spowoduje jej wysunięcie. Dzięki tej próbie dowiemy się, czy napęd otrzymuje zasilanie. Jeżeli tacka się nie wysunie, proponuję ponowne przeczytanie tego poradnika i sprawdzenie, czy niczego nie pominęliśmy. Potem powtórzmy kroki: drugi, trzeci, piąty i późniejsze. Spytacie: po co? Chodzi o podłączenie zasilania napędu przez inną wtyczkę, może nawet z innej wiązki. Możecie również użyć innego kabla sygnałowego. Jeżeli przy uruchamianiu komputera po poprawce zobaczymy chmurkę, oznacza to, że wszystko powinno już działać. Sprawdźmy jeszcze raz wysuwanie tacki. Jeśli zadziała, spróbujmy odczytać jakąś płytę.
Gdy nagrywarka działa pozostaje nam cieszyć się z unowocześnienia komputera, lepszego przepływu powietrza, a co za tym idzie – lepszego chłodzenia podzespołów oraz porządku w obudowie, co jest bardzo ważne w przypadku posiadania obudowy z oknem. Jeśli jednak nasz napęd nie funkcjonuje prawidłowo, polecam poszukać rozwiązania problemu w odpowiednim dziale forum Benchmark.pl.
!!!UWAGA!!!
Wszystkie operacje przedstawione w tym poradniku wykonujecie na własną odpowiedzialność. Nie ponoszę odpowiedzialności za wszelkie awarie sprzętu, obrażenia ciała ani jakiekolwiek inne uszkodzenia, do których mogło dojść podczas wykonywania czynności przedstawionych w niniejszym poradniku.
!!!UWAGA!!!
Pewnie większość z was zauważyła na zdjęciach, że mam na sobie dwie różne pary rękawic. Wszystko przez to, że zdjęcia wykonywałem “na raty”, a pod ręką miałem takie, a nie inne rękawice. Wymiana napędu optycznego jest operacją łatwą, przyjemną i niezbyt czasochłonną. Wykonywałem ją kilka razy wyłącznie z powodu braku lub złej jakości zdjęć instruktażowych. Nie robiąc zdjęć na pewno uda wam się zmienić napęd za jednym zamachem. Powodzenia!
Podziękowania dla Kolegów: kowdipapo, Hookie, Himer i Wojtek_K za przekazywanie uwag i propozycje poprawek w niniejszym poradniku.
