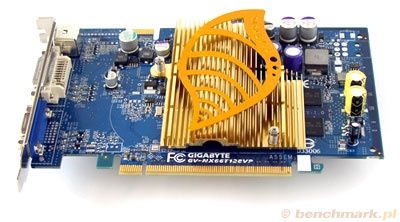

Gigabyte GeForce 6600GT Silent Pipe
Po klasycznych i głośnych modelach GeForce 6600 z oferty Gigabyte, czas na kartę z pasywnym, całkowcie bezgłośnym chłodzeniem. To już trzecia z kolei testowana przez nas karta Gigabyte z chłodzeniem pasywnym. Firma ta jak widać bardzo szybko 'załapała' tendencje użytkowników pecetów, do budowania bezgłośnych komputerów. A my szczególnie 'kochamy' karty, które nie 'wyją' nam za uchem, gdy gramy lub pracujemy skupieni przed komputerem.
Oprócz bezgłośnego chłodzenia, karta wyróżnia się jeszcze bardzo mocnymi pamięciami - 1.6 ns, które pracują z częstotliwością DDR 560 MHz (1120 MHz). Model należy od serii Turbo Force - a pełne objaśnienie tego terminu znajdziemy na stronach Gigabyte.

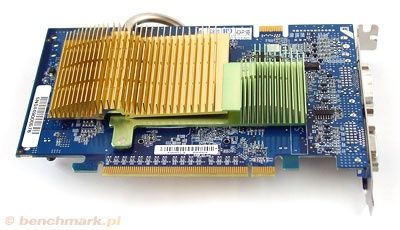

Moduł chłodzący składa się z pięciu elementów: miedzianej płytki bezpośrednio przylegającej do GPU, aluminiowego radiatora odbierającego od niej ciepło, miedzianej rurki 'heat pipe', drugiego aluminiowego radiatora umieszczonego z tyłu karty i odbierającego ciepło z rurki 'heat pipe', oraz (zielonego) aluminiowego radiatora odbierającego ciepło z karty w miejscu wlutowania procesora graficznego. Jest jeszcze szósty element, najmniej znaczący, taki sobie ozdobny metalowy 'listek' przypięty do radiatora.

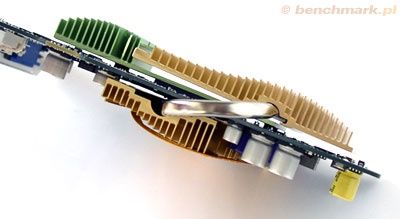

Całość jest bardzo porządnie skręcona, a także - jak widać na zdjęciu poniżej - względnie 'chuda', można więc bez obaw połączyć dwie takie karty w tryb SLI. Dwóch 6600GT chłodzonych Zalmanem ZM80 niestety nie dałoby się już spiąć w SLI.

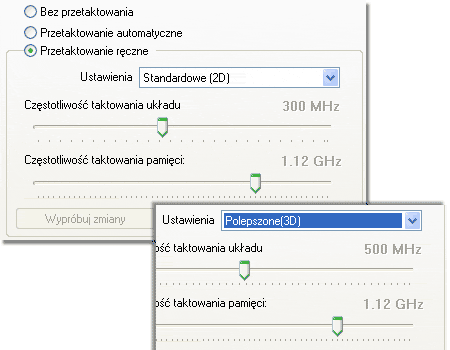

Jak w niemal każdym modelu 6600 GT, również i tu GPU pracuje w dwóch trybach: 2D=300MHz i 3D=500MHz. Dzięki temu karta niepotrzebnie nie przegrzewa się, gdy pracujemy na pulpicie Windows. Po godzinie pracy w trybie 2D temperatura GPU wynosiła niecałe 70°C. Po 30 minutach grania w Pro Evolution Soccer 4 oscylowała na granicy 90°C, a w Doom3 już przekraczała 100°C. Tak więc montując taką kartę w pececie należy zadbać o bardzo dobrą rotację powietrza w obudowie (wiatrak z przodu, wiatrak z tyłu). 100°C to oczywiście bardzo dużo, jednak temperatura krytyczna i zarazem próg opóźnienia procesora, został ustawiony dopiero na 145°C.

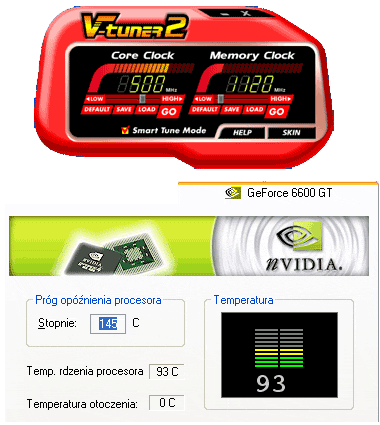

Do karty dołączany jest 'VTuner2' umożliwiający podkręcanie, oraz 'Gigabyte VGA Utilities (obrazek po prawej) z kilkoma przydatnymi dodatkami, między innymi aplikacją do aktualizacji biosu karty przez internet. Ze względu na pasywne chłodzenie i już i tak wysoką temperaturę GPU podczas gier, radzimy raczej nie bawić się w podkręcanie procesora. Przy zegarze 550MHz temperatura dochodziła już do 120°C. Pamięci bez problemu można podkręcić do 1200 MHz (DDR 600)
Temperaturę GPU możemy monitorować w zakładce sterowników nVidii.
Testy wydajności
Czas na kilka testów oceniających wydajność kart. W przypadku modeli o tych samych fabrycznych częstotliwościach taktowania, raczej nie spodziewamy się żadnych różnic. Jedna klatka na sekundę więcej nie będzie dla nas bynajmniej powodem to oceny karty, co i również Wam radzimy. Jeden FPS na plus badź minus, zawsze może wynikać z przypadku lub błędu pomiarowego.
Dwa/trzy FPS'y świadczą już o lepszych możliwościach karty, ale takie różnice w zasadzie można osiągnąć poprzez zabawę w podkręcenie.
Cztery/pięć FPS'ów więcej w średnim wyniku pomiarowym to już stosunkowo dużo i kartę można wówczas uznać za znacznie szybszą od konkurencji.
Komputer testowy :
- procesor : Intel Pentium 4 550 (LGA775) 3.40E GHz HT (Prescott)
1 MB cache, taktowanie 200 MHz x 16 (wewnętrznie FSB 800 MHz), wersja box z wentylatorem
- płyta główna : Intel Desktop D925XCVLKD2 Extreme Series
ATX, Socket 775, chipset Intel 925X, FSB 800 MHz, 4x PCI + 1x PCI-E x16, 2x PCI-E x1, 4x DDR2 (max 4GB, tryb dual channel), 4x Serial ATA/150 z funkcjami Raid + 1x ATA/100, k. dźwiękowa Intel HDA 8-channel, k. sieciowa 10/100/1000 Mbps, 3x FireWire IEEE-1394
- pamięć RAM : Kingston DDR2 2 x 512MB 533MHz (KVR533D2N4/512) CL4
napięcie zasilania 1.8v, styki pokryte złotem, CL 4-12-4-4, BGA : organizacja dwustronna 8x32MB lub jednostronna 8x64MB
- dyski twarde : 2 x Seagate 160 GB Barracuda 7200.7 ST3160827AS 8MB Serial ATA / NCQ = połączone w RAID 0
8.5 ms, 8MB cache, Serial ATA/150, 7200 obr./min., transfer wew. 683 Mb/s, zewn. 58 MB/s,
technologia NCQ - Native Command Queuing czyli kolejkowanie zadań
- Zasilacz : Chieftec 360W (HPC-360-302DF)
zasilacz z aktywnym PFC (ATX-12V V. 1.1), dwa wentylatory chłodzące.
- sterowniki : nVidia ForceWare 66.93, DirectX 9.0c
Wyniki testów - karty PCIE
W pierwszej fazie testów pod względem wydajności przy fabrycznej specyfikacji, w grupie 6600GT prowadzenie obejmują karty Gainwarda z serii 'Golden Sample'.
Ostatecznie pierwszą pozycję w rankingu obejmuje MSI NX6600GT Diamond, z najwyższym wśród GT zegarem GPU =550 MHz w trybie D.O.T. 'Extreme'.
Wśród modeli 6600 wybija się karta 'Gigabyte 6600 DP2 TurboForce', która za sprawą zegarów 450/1000 MHz osiąga aż do 50% wyższe wyniki. Drugą pod względem wydajności jest Gigabyte Silent Pipe z serii 'Turbo Force', który nadrabia wyższą częstotliwością GPU 450 MHz.
Wypada tylko uczciwie dodać, że w przypadku pozostałych kart, overclokerzy mogą osiągnąć podobne wyniki.
Wyniki testów - karty AGP
Podstawowa różnica pomiędzy kartą AGP a PCI-Express, to rzecz jasna przepustowość, odpowiednio 2.1 i 4GB na sekundę. W najbardziej wymagającej na dzień dzisiejszy grze - Doom3 - różnica wydajności w krytycznych momentach (czyli minimalnym FPS, tam gdzie zacięcia spowodowane są doładowywaniem tekstur) sięga ~20%. 20% brzmi naprawdę poważnie, ale jeśli przełożymy na liczbę klatek (minimalną) : 21 fps i 25 fps - odpowiednio AGP i PEG - (odczyty z programu FRAPS), różnica 4 fps nie wydaje się być już taka 'poważna'. Niemniej jednak oznacza to lepszą 'płynność' platformy PCI-Express, która w średniej rzędu +50 fps całkowicie nam umyka.
Oto wyniki wydajności testowanych kart na platformie AGP.
Podsumowanie
Wszystkie przetestowane przez nas karty to produkty markowe, o dobrej jakości wykonania, oferujące wysokiej jakości obraz na wyjściu D-Sub. Generalnie żadnej z kart nie mieliśmy nic do zarzucenia. Zainstalowały się bezproblemowo i pracowały stabilnie.
Nasz ostateczny wybór postanowiliśmy podzielić na dwie kategorię:
Najlepszy stosunek ceny do wydajności
- GeForce 6600 : Gigabyte GV-NX66128D
- GeForce 6600 : Gigabyte GV-NX66128DP-2
- GeForce 6600 : MSI NX6600-TD128E 128MB
- GeForce 6600 GT : Galaxy 6600GT 2xDVI
- GeForce 6600 GT : Gigabyte GV-NX66T128D
Najlepsza jakość i możliwości
- GeForce 6600 : Gigabyte GV-NX66128DP
- pasywne, bezgłośne chłodzenie
- wersja TurboForce - GPU @ 450 MHz - GeForce 6600 GT : Gigabyte GV-NX66T128VP
- pasywne, bezgłośne chłodzenie
- wersja TurboForce - pamięci 1.6 ns @ DDR 560 MHz - GeForce 6600 GT : MSI NX6600GT Diamond 128MB
- bezgłośne chłodzenie w trybie 2D, regulowana prędkość obrotów wiatraczka
- 2 x DVI, ViVo HDTV,
- wersja Diamond - GPU @ 550MHz, pamięci 1.6 ns podkręcalne DDR 570 MHz - GeForce 6600 GT w wersji AGP : Gigabyte GV-X66T128VP
- pasywne, bezgłośne chłodzenie
- wersja TurboForce - pamięci 1.6 ns @ DDR 560 MHz
(*) UWAGA! 28.02.2005 z firmy MultimediaVision, dystrybutora kart graficznych Gainward, otrzymaliśmy informacje, że w najnowszych partiach kart GeForce 6600GT stosowany jest wentylator o lekko zmienionej konstrukcji. Niemal ten sam wygląd, inny kształt łopatek wiatraka, niebieskie diody zamiast czerwonych. Przy maksymalnych obrotach cooler może być nieco głośniejszy od poprzedniego. Fan Speed Control działa standardowo.
