Synology Embedded DataStation EDS14 - inny serwer NAS do zadań specjalnych

Dynamiczny rozwój technologii informatycznych stawia przed projektantami sprzętu komputerowego coraz to nowsze, a zarazem trudniejsze wyzwania. Szybciej, prościej, taniej – to tylko niektóre elementy, które biorą pod uwagę producenci. Pozostaje jeszcze jeden czynnik – odporność urządzeń na pracę w ciężkich warunkach.

Urządzenia sieciowe – czy to przełączniki, routery czy serwery są rozwiązaniami, które powinny pracować w odpowiednich warunkach. Wysoka lub niska temperatura, zapylenie czy duża wilgotność to czynniki, które zwiększają ryzyko awarii urządzeń i skracają ich żywotność. O ile w sieci domowej utrzymanie odpowiedniego mikroklimatu nie jest dużym problemem, o tyle w środowiskach przemysłowych zapewnienie odpowiednich warunków stanowi nie lada wyzwanie dla działów IT. Administratorzy projektując i wdrażając systemy sieciowe muszą brać pod uwagę nie tylko osiągi sprzętu, ale miejsce jego użytkowania, bezpieczeństwo i bezawaryjną eksploatację. Najczęściej główne rozwiązania sieciowe – serwery, routery brzegowe czy centralne przełączniki szkieletu sieci znajdują się w serwerowni. W takich warunkach urządzenia mają zagwarantowane odpowiednie warunki pracy. A co w przypadku gdy nie ma możliwości instalacji danego rozwiązania w pomieszczeniu serwerowni? Okazuje się, że producenci przewidzieli i taka sytuację. Prócz specjalnych przełączników sieciowych, komputerów, notebooków i terminali mogących pracować w niesprzyjających warunkach, możemy także wykorzystać w tych miejscach serwery sieciowej pamięci masowej NAS. Jednym z najnowszych tego typu rozwiązań jest Synology Embedded Datastation EDS14. Z jednej strony to funkcjonalny serwer NAS. Z drugiej konstrukcja dość nietypowa pod względem konfiguracji powierzchni dyskowej i budowy.

Pierwsze co rzuca się w oczy to wielkość urządzenia. Nie jest to typowy dwudyskowy NAS. Jego rozmiar jest znacznie mniejszy niż wymiary dysku 3,5 cala. Gdzie zatem umieścić w nim dyski? O tym za chwilę. Urządzenie ma wymiary 125x125x31 mm – czyli bez trudu można go zamontować w dowolnym miejscu. Obudowa w całości wykonana jest z aluminium. Wewnętrzna konstrukcja została tak ukształtowana, by móc odprowadzać ciepło z elementów elektroniki. System chłodzenia wspomagany jest przez dodatkowe ożebrowanie górnej powierzchni. Dodatkowo NAS został wyposażony w specjalne 4-ramienne wzmocnienia. Wszystko spowodowane jest faktem, że rozwiązanie dedykowane jest do pracy w niesprzyjających warunkach (praca od -20 do +50 st. C). Dzięki wykorzystaniu obudowy jako pasywnego systemu chłodzenia EDS14 został pozbawiony wentylatorów, co czyni go idealnym rozwiązaniem także dla środowisk o wysokim zapyleniu.

Producent nieco odmiennie niż w przypadku typowych biurowych NAS-ów podszedł do organizacji powierzchni dyskowej. Wewnątrz nie znajdziemy miejsca na podłączenie nośników SATA. Macierz dyskową mogą stanowić jedynie dyski podłączone do 2 portów USB (1 x USB 2.0 oraz 1 x USB 3.0) lub też karta SD, SDXC UHS-I. Aby zwiększyć bezpieczeństwo i poprawić wydajność rozwiązania producent zastosował 2 kontrolery sieciowe ethernet pracujące z szybkością do 1 Gb/s. Obok portów USB i gniazd sieciowych na tylnej ściance znalazło się gniazdo zasilania. Z lewej strony znajdziemy sprzętowy przycisk do bezpiecznego odłączania dysku oraz dodatkowe sterowane programowo gniazdo zasilania prądem stałym do podłączenia urządzeń peryferyjnych (napięcie 12 V, prąd 1 A). Frontowa część to miejsce na zestaw wskaźników kontrolnych pracy dysku, aktywności sieci LAN i zasilania. Tu również jest miejsce czytnika kart SD.

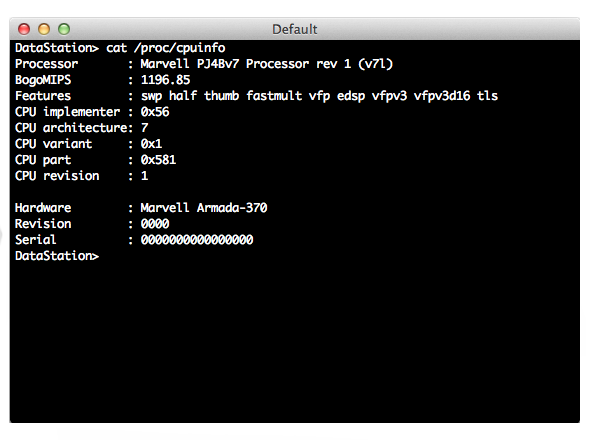

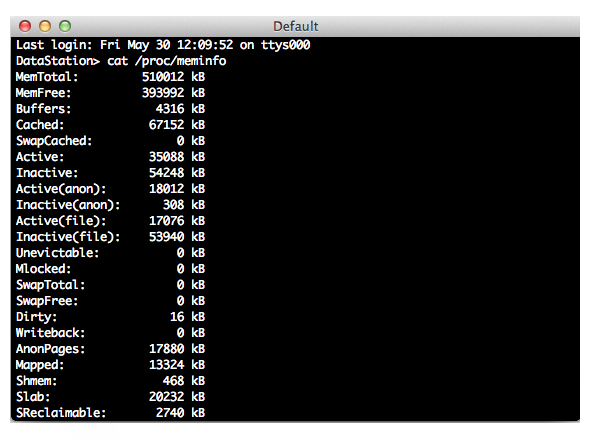

We wnętrzu EDS14 znajdziemy sporo elementów, które już widzieliśmy wcześniej. Konstrukcja została oparta o platfomę obliczeniową Marvell ARM – SoC Armada 370 z procesorem o taktowaniu 1,2 GHz i mechanizmem szyfrowania sprzętowego. W komplecie 512 MB pamięci RAM DDR3. Trochę dziwi fakt, że producent nie zastosował znaczenie wydajniejszego rozwiązania opartego o dwurdzeniową jednostkę serii Armada XP. Patrząc na podzespoły łatwo sklasyfikować sprzęt pod względem jego wydajności – podobne rozwiązania obliczeniowe zostały wykorzystane m.in. w rackowym modelu RackStation RS214, niewielkim DS414 slim czy Netgear ReadyNAS 102.

Konfiguracja systemu EDS14 nie różni się znacząco od ustawień w innych modelach Synology. Drobną różnicą jest fakt, że urządzenie dociera do nas z preinstalowaną wersją DSM. To, co pozostaje użytkownikowi to jedynie aktualizacja systemu do najnowszej wersji. I tu pojawia się mały zgrzyt. Otóż EDS14 w chwili przeprowadzanie tego testu (początek czerwca) mógł zostać zaktualizowany maksymalnie do wersji DSM 4.3-4244. To trochę dziwne posunięcie Synology – mając na uwadze fakt, że wspomniane wcześniej modele RS214 czy DS414 slim bazujące na tych samych komponentach w pełni współpracują z DSM w wersji 5.0. Jeszcze jednym minusem braku aktulizacji jest brak możliwości obsługi EDS14 z portalu Synology CMS (System centralnego zarządzania), pozwalającego na administrację wieloma serwerami NAS Synology z poziomu jednego urządzenia.

Dalsze prezentacje możliwości NAS-a będziemy zatem prowadzić na podstawie wersji 4.3-4244. Jak już wspomnieliśmy EDS14 to rozwiązanie nieposiadające interfejsów SATA, które pozwalałby na podłączenie wewnętrznych dysków twardych. Do dyspozycji mamy jedynie 2 porty – szybszy USB 3.0 oraz wolniejszy USB 2.0, oraz slot SD. To do nich możemy podłączyć nośniki pamięci. Potem pozostaje tylko podłączenie EDS14 do sieci LAN oraz zasilania energetycznego. Konfigurację serwera najlepiej przeprowadzić przy użyciu przeglądarki internetowej wpisując adres: find.synology.com. Zostaną wyświetlone wszystkie dostępne serwery Synology.

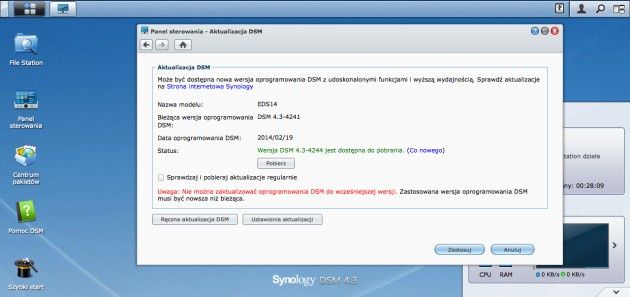

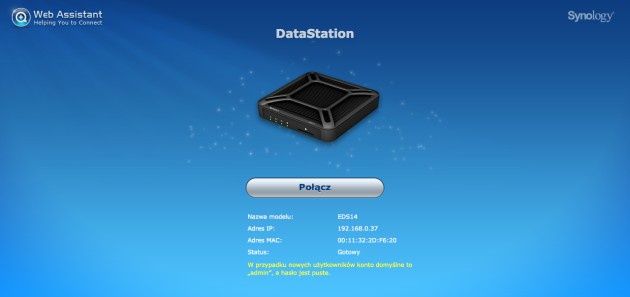

Nie musimy przechodzić procesu instalacji DSM, a także tworzenia woluminów z dostępnych dysków. Od razu możemy zalogować się do systemu i rozpocząć dalszą konfigurację. Ponieważ został pominięty krok instalacji oprogramowania rozruchowego, warto wpierw zaktualizować system DSM do najnowszej dostępnej wersji. Wykonujemy ten proces w Panelu Sterowania – Aktualizacja DSM.

Oprogramowanie DSM 4.3-4244 to ostatnia stabilna czwarta wersja systemu Synology. W przypadku EDS14 wydaje się być wystarczającym narzędziem do prawidłowego i sprawnego funkcjonowania serwera. DSM 4.3 w EDS14 oferuje praktycznie wszystkie funkcjonalności, które można znaleźć w rozwiązaniach tej klasy serwerów NAS.

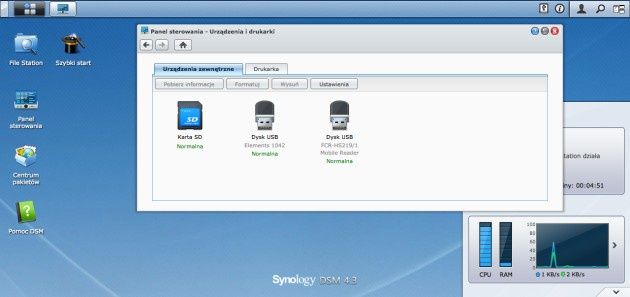

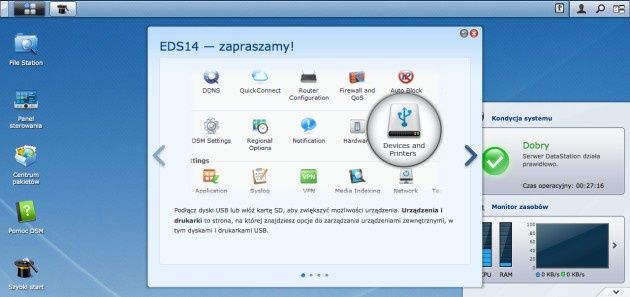

Warto zwrócić uwagę, że w EDS14 brak jest apletu "Zarządzanie przechowywaniem". Nie mamy możliwości skonfigurowania powierzchni dyskowej jako macierzy RAID lub SHR. Dlatego też przy konfiguracji nośnika należy udać się do Panelu Sterowania – Urządzenia i drukarki. Serwer bez problemu radzi sobie zarówno z dyskami zewnętrznymi USB (klasycznymi i SSD), kartami pamięci, jak i czytnikami kart pamięci. NAS obsługuje nośniki z formatem plików: EXT3, EXT4, FAT, NTFS oraz w trybie do odczytu HFS+.

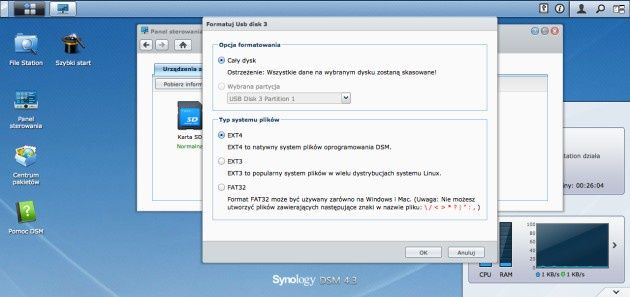

Zarządzanie powierzchnią dyskową nośników USB prócz możliwości ich wysunięcia oferuje także funkcje formatowania do EXT3, EXT4 oraz FAT32. Dyski oczywiście mogą być podzielone na partycje.

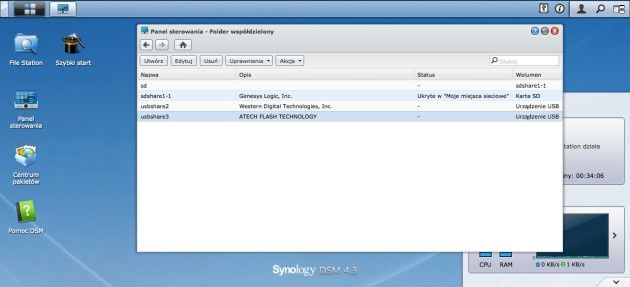

Tworzenie udziałów udostępnionych, zarządzanie użytkownikami czy grupami w EDS14 odbywa się w dokładnie taki sam sposób jak w przypadku klasycznych systemów sieciowej pamięci masowej Synology. W DSM 4.3 mamy dość mocno rozbudowany mechanizm zarządzania folderami udostępnionymi. W standardowej konfiguracji NAS tworzy zasoby udostępnione z głównych partycji dyskowych podłączonych nośników nadając im własne nazwy (np. usbshare-1, usbshare-2, sdshare-1, itd.). Warto przekonfigurować udostępnienia dostosowując je do swoich potrzeb. Najprościej jest to zrobić aktywując panel Folder współdzielony.

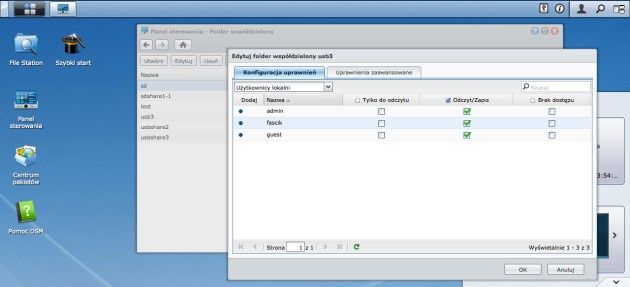

Główne ustawić na „Ukryte w moje miejsca sieciowe” i ustawić nowe dedykowane foldery współdzielone. Nadawanie uprawnień do folderów udostępnionych odbywa się dokładnie tak samo jak dla typowych wewnętrznych wolumenów. Uprawnienia możemy nadawać dla lokalnych użytkowników lub też użytkowników domeny (jeśli EDS14 będzie jej członkiem). Funkcje udostępniania folderów zostały także wzbogacone o "Kosz sieciowy" – czyli miejsce do, którego przenoszone są usunięte pliki i foldery.

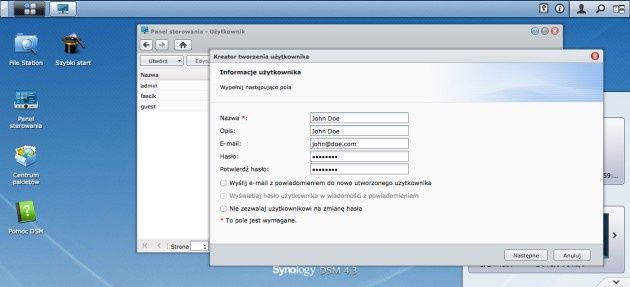

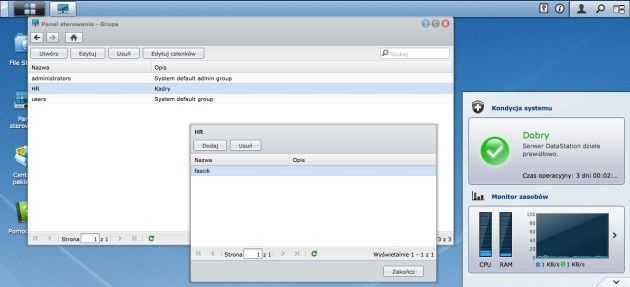

Zarządzanie użytkownikami i grupami użytkowników lokalnych ma miejsce w dwóch apletach: Użytkownik oraz Grupa. Jeśli sieć lokalna funkcjonuje bez usługi Active Directory, a znajduje się w niej skomplikowana struktura logiczna użytkowników to warto prócz ich kont tworzyć grupy lokalne i to im nadawać uprawnienia do określonych folderów współdzielonych. Dzięki temu w dość szybki sposób możemy przydzielić uprawnienia dla poszczególnych zasobów np. dla działów kadr, finansów, dyrekcji, itp. Uprawnienia możemy przydzielać bezpośrednio do grup lub użytkowników. Można to także wykonać w menu Folder współdzielony przy zakładaniu określonego zasobu.

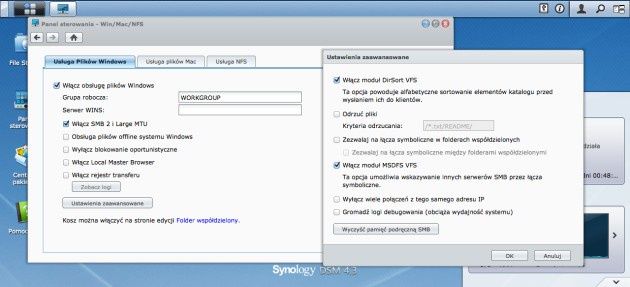

Jak na serwer NAS przystało EDS14 obsługuje większość popularnych protokołów komunikacyjnych i wymiany danych. W standardzie aktywny jest protokół CIFS/SMB. Uniwersalny protokół sieciowy, który może być wykorzystywany zarówno przez systemy Windows, Linux, jak i Mac OS, a nawet systemu mobilne (iOS, Android, Windows Phone). DSM 4.3 pozwala także na włączenie drugiej wersji protokołu SMB – SMB 2 oraz Large MTU. Możliwa jest także obsługa plików offline czy wykorzystanie NAS-a jako Local Master Browser (przechowuje listę komputerów, udostępnionych przez nich zasobów). EDS14 obsługuje łącza symboliczne (VFS) – mechanizm umożliwia symboliczne dowiązanie zasobów udostępnionych na innym serwerze (NAS lub serwerze plików).

Użytkownicy systemów Mac OS i Linux prócz możliwości wykorzystania protokołu SMB/CIFS mogą skorzystać z usług Bonjour, AFP i protokołu NFS. W przypadku systemów Mac OS w sekcji Usługi plików Mac możemy skonfigurować tworzenie kopii Time Machine z komputerów klienckich. Warto także wspomnieć o protokole WebDAV i CalDAV pozwalają one na korzystanie z udostępnionych zasobów przy użyciu protokołu HTTP. W przypadku CalDAV, będącym rozszerzeniem protokołu WebDAV możemy przekształcić EDS14 w serwer kalendarzy. Funkcja ta znacznie ułatwia zarządzanie czasem w firmie i prowadzeniem wspólnych kalendarzy.

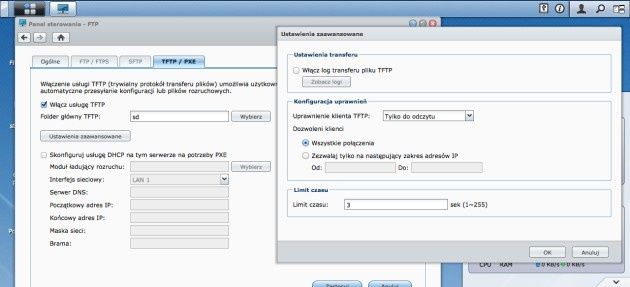

Prócz obsługi protokołów SMB/AFP czy NFS Synology pozwala także na uruchomienie serwera FTP, FTPS oraz SFP. W środowiskach produkcyjnych gdzie wykorzystywane są zaawansowane rozwiązania sieciowe nieocenionym rozwiązaniem może być usługa TFTP/PXE. Usługi te pozwalają na uruchamianie środowiska systemów z poprzez sieć LAN lub kopiowanie i zapisywanie konfiguracji sieciowych np. switchy.

Choć EDS14 został pozbawiony zaawansowanych możliwości konfiguracji przechowywania danych czy też obsługi iSCSI, to jego pozostałe funkcjonalności pozostały bez zmian. Producent nie pozbawił rozwiązania możliwości podłączenia do portów USB dodatkowych urządzeń. Choć jeden z portów USB będzie z pewnością zajęty przez nośnik danych to drugi może przeobrazić NAS-a w dodatkowe rozwiązanie sprzętowe. Rozwiązaniem problemu małej liczby portów może być aktywny hub USB. Pozwoli on na rozszerzenie możliwości bez straty funkcjonalności. Wśród popularnych urządzeń można wymienić np. drukarki czy urządzenia wielofunkcyjne, modemy GSM 3G/4G, zasilacze awaryjne UPS czy adaptery bluetooth. Pełną listę kompatybilnych urządzeń można znaleźć na stronie producenta pod tym linkiem.

Najmocniejszą stroną serwerów NAS Synology, prócz skalowalności i wydajności jest Centrum Pakietów. Rozwiązanie pozwalające na instalację na serwerze NAS dodatkowych narzędzi i funkcjonalności. I tak prosta konstrukcja, jaką jest EDS14 może przeistoczyć się np. w serwer DHCP czy serwer VPN. Ograniczenia związane z zastosowanym mechanizmem przechowywania danych sprawiły, że EDS14 jest pozbawiony kilku ciekawych ról serwera – zabrakło m.in. serwera mail, Mail Station czy serwera usług katalogowych Directory Server. Dużym minusem jest także brak możliwości instalacji pakietu kopii zapasowych Time Backup. Rozwiązanie niezwykle przydatne przy tworzeniu backupów.

Na szczęście producent nie pozbawił nas możliwości instalacji flagowych pakietów Synology:

• serwera muzycznego – Audio Station
• stacji pobierania – Download Station
• serwera iTunes
• serwera filmów – Video Station
• serwera multimediów
• serwera zdjęć – Photo Station

a także jednego z najciekawszych i doskonale funkcjonujących serwerów chmurowych – Cloud Station.

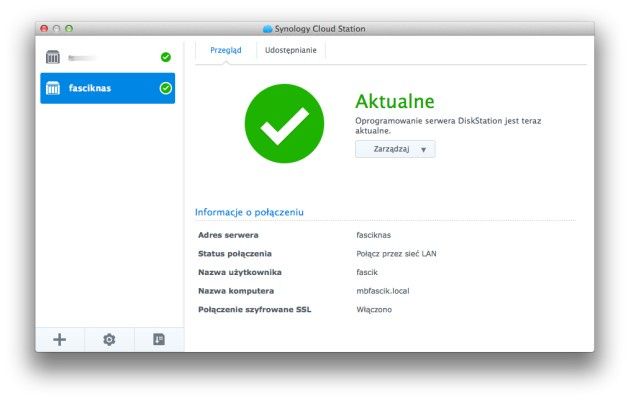

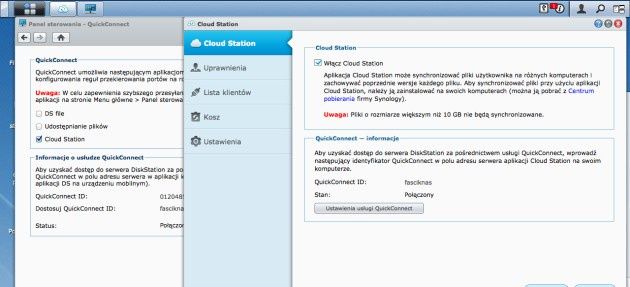

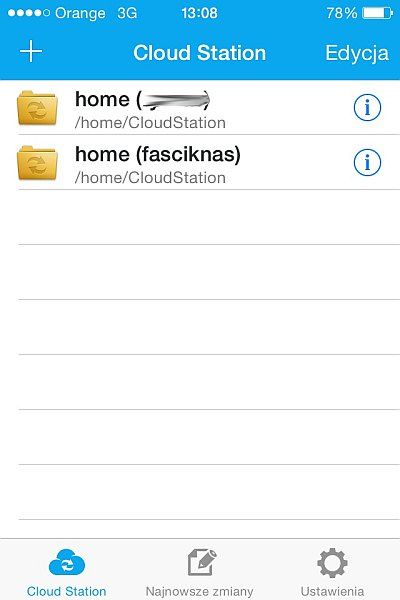

Tą ostatnią usługę śmiało można nazwać wisienką na torcie funkcjonalności NAS-a Synology. Pozwala ona na stworzenie chmury prywatnej i to całkowicie bezpłatnie. Rozwiązanie jest o tyle atrakcyjne, że do prawidłowej konfiguracji nie wymaga stosowania przekierowań portów. Bezpieczną komunikację ze zewnątrz zapewnia usługa QuickConnect, która pośredniczy w ruchu sieciowym do i z serwera. Dodatkowym atutem jest przyjazny klient chmury zarówno dla systemów Windows, jak i Mac OS, Linuxa i klientów mobilnych. Dodatkowo posiadając kilka serwerów Synology możemy w kliencie podłączać je w nieograniczony sposób korzystając jednocześnie z kilku chmur. To znakomite rozwiązania sprawdzą się np. w pracy zdalnej i wspólnym przechowywaniu danych.

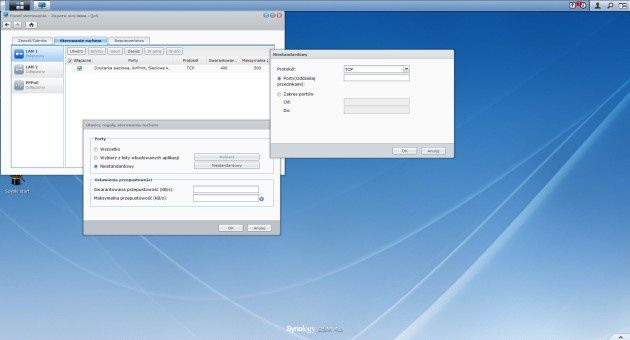

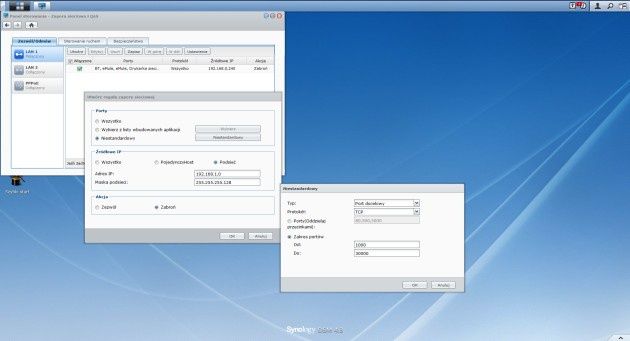

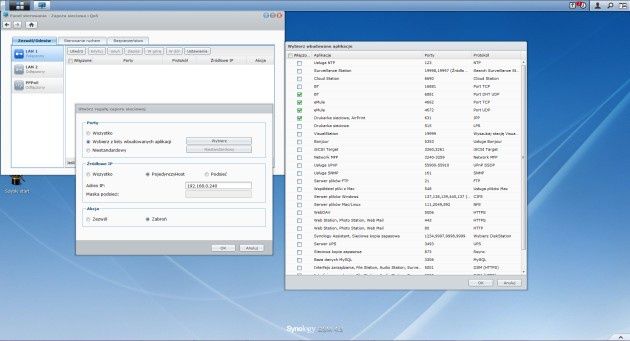

Producent prócz zabezpieczenia konstrukcji zewnętrznej nie zapomniał o bezpieczeństwie sieciowym. Do dyspozycji mamy Zaporę sieciową oraz QoS – można w niej definiować reguły zezwalające i zabraniające dostępu z określonych adresów IP, sieci czy podsieci. Podobne ustawienia możemy wykorzystać dla reguł QoS (zakładka Sterowanie ruchem). Tu z kolei definiujemy ustawienia szybkości pobierania i wysyłania danych dla określonej aplikacji lub określonych portów.

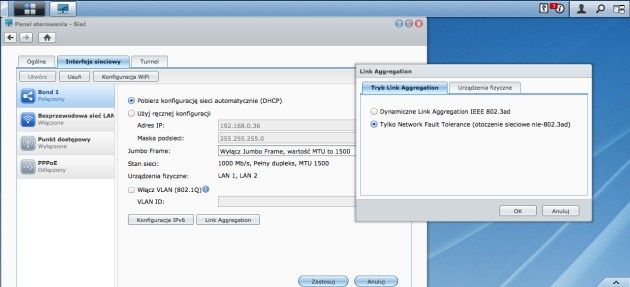

EDS14 posiada także możliwość zabezpieczenia łącza. Urządzenie zostało wyposażone w dwa gigabitowe interfejsy, które możemy skonfigurować w dwojaki sposób. Jedno z ustawień to agregacja łączy przy użyciu protokołu 802.3ad, które zapewnia lepszą wydajność NAS-a w przypadku jego intensywnego wykorzystywania. Drugim ustawieniem jest network fault tolerance – zwiększające bezpieczeństwo serwera w przypadku uszkodzenia, któregoś z linków (portów, okablowania lub portu switcha). Dodatkowo NAS bez problemu obsługuje protokół IPv6, a także 802.1Q – czyli konfigurację i komunikację w sieci z VLAN-ami.

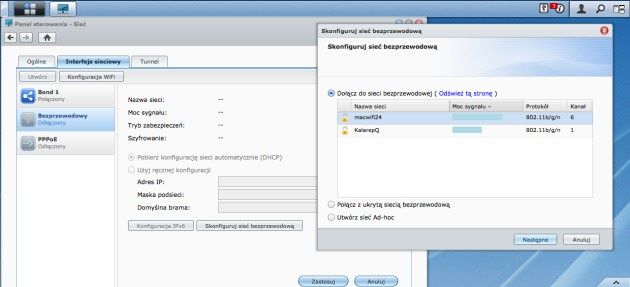

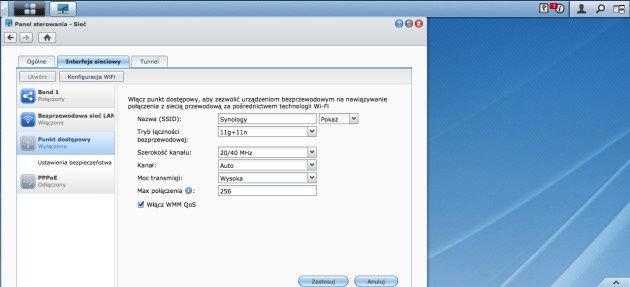

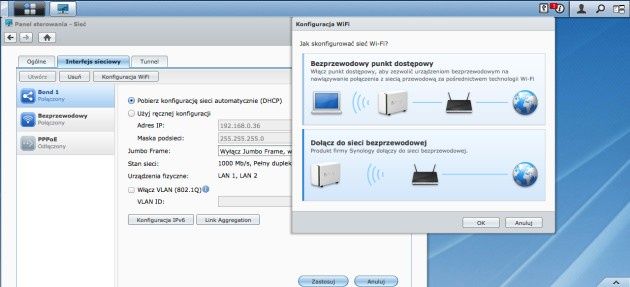

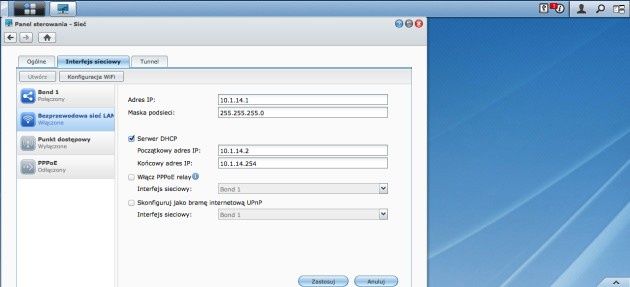

Łączność sieciowa NAS-a nie ogranicza się jedynie do połączeń kablowych. Wykorzystując możliwości portów USB i np. aktywnego huba USB możemy połączyć serwer NAS do sieci LAN poprzez łącze bezprzewodowe WiFi. Wystarczy tylko kompatybilna karta WiFi. Dodatkową możliwością jest utworzenie punktu bezprzewodowego przy użyciu karty WiFi. Funkcje punktu pozwalają na utworzenie odrębnej podsieci dla WiFi lub też wykorzystanie PPPoE Relay i korzystanie z adresacji macierzystej sieci, do której podłączony jest serwer NAS. EDS14 można również połączyć tunelem VPN z inną siecią odległą.

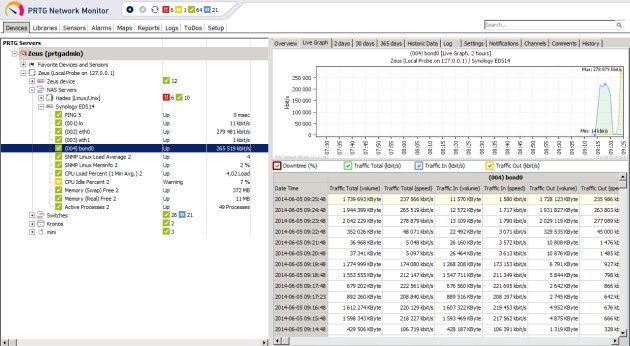

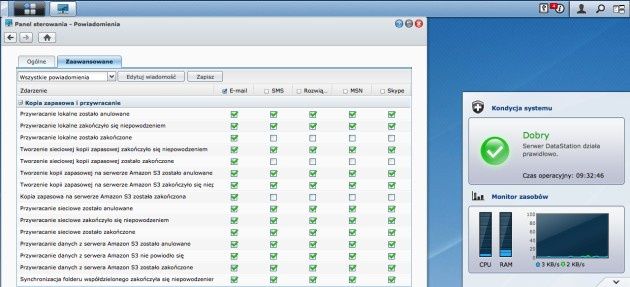

Środowisko sieciowej pamięci masowej Synology to także pełen zakres systemu monitorowania i zdalnego zarządzania EDS14. NAS posiada kilka możliwości wysyłania powiadomień systemowych – zarówno na mail, jak i do komunikatorów internetowych oraz aplikacji mobilnych. Zakres powiadomień systemowych jest olbrzymi i konfigurowalny oddzielnie w zależności od metody wysyłki. Dodatkowym ułatwieniem jest pełne wsparcie dla protokołu SNMP v1, v2c oraz v3. Dzięki niemu możliwe jest monitorowanie systemu przy użyciu centralnego środowiska SNMP – np. PRTG.

Testy wydajnościowe serwera Synology Embedded DataStation EDS14 przeprowadziliśmy przy wykorzystaniu benchmarków ATTO Disk Benchmark, CrystalDiskMark oraz kopiując pliki z serwera i na serwer przy użyciu Eksploratora Windows (SMB). Procedura kopiowania obejmowała próby przeprowadzone trzykrotnie:

• kopiowanie na serwer i pobieranie z serwera jednego pliku o wielkości 2 GB
• kopiowanie na serwer i pobieranie z serwera 1000 plików o wielkości 2 MB każdy
• kopiowanie na serwer i pobieranie z serwera 10000 plików o wielkości 2 KB każdy

Platformą sprzętową do testów wykorzystania protokołu SMB był serwer HP ProLiant MicroServer N36L ze skonfigurowaną macierzą RAID 0

• System operacyjny: Windows Server 2008 R2
• Procesor AMD Athlon DualCore 1,3 GHz
• Pamięć RAM: 8 GB
• Dysk twardy: macierz RAID 0
• Sieć ethernet: 2x1 Gbps (połączenie 1000 Mbps, full duplex, link aggregation 802.3ad)

Ten sam komputer i ta sama konfiguracja posłużyła nam do testów benchmarkami. Elementem łączącym komputer oraz serwer NAS był przełącznik sieciowy Netgear ProSfae GSM7212. Połączenie gigabitowe pracowało w trybie full duplex, 1 Gbps a serwer NAS posiadał skonfigurowany bond dwóch kart sieciowych.

Testy wydajnościowe ograniczyliśmy do nośnika USB 3.0 oraz 2.0 i protokołu SMB i formaty plików EXT4 oraz NTFS. Jak już wcześniej wspomnieliśmy EDS14 nie obsługuje protokołu iSCSI. Nośnik USB 3.0 (dysk twardy) posiadał jedną partycję sformatowaną do systemu plików EXT4 oraz porównawczo do NTFS. Wcześniejsze testy modelu RS412 gdzie wydajność portu USB 3.0 była na średnim poziomie. W przypadku konstrukcji EDS14 wydajność jest dużo lepsza. Szybkość kopiowania plików (pobieranie) osiągała wartości ponad 85 MB/s. W przypadku kilkumegabajtowych plików spadała do wartości ponad 50 MB/s. Szybkość wysyłania jest nieco niższa 30-50 MB/s. Znacznie niższe wartości szybkości kopiowania NAS prezentuje w przypadku nośnika sfotmatowego do NTFS. Szybkości kopiowania dużych plików jest niemal 40% niższa niż w przypadku EXT4. Znacznie niższe różnice odnotowaliśmy w przypadku kopiowania mniejszych plików zarówno po podłączeniu do portu USB 3.0 jak i 2.0.

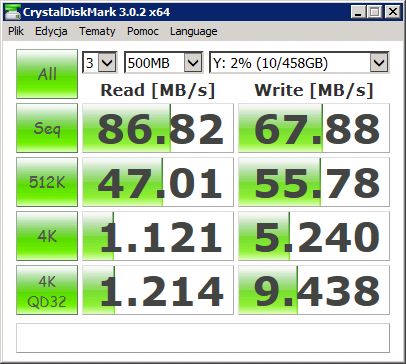

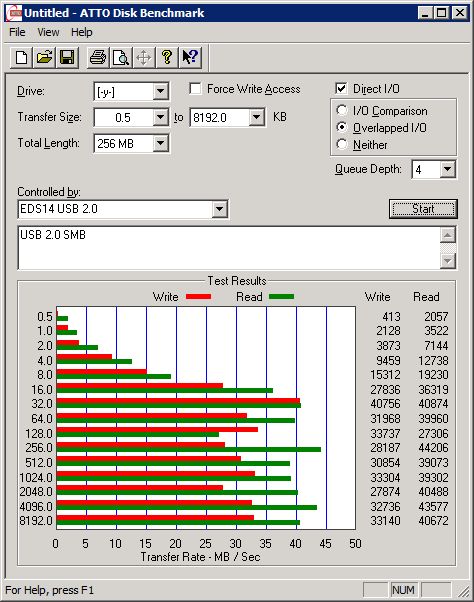

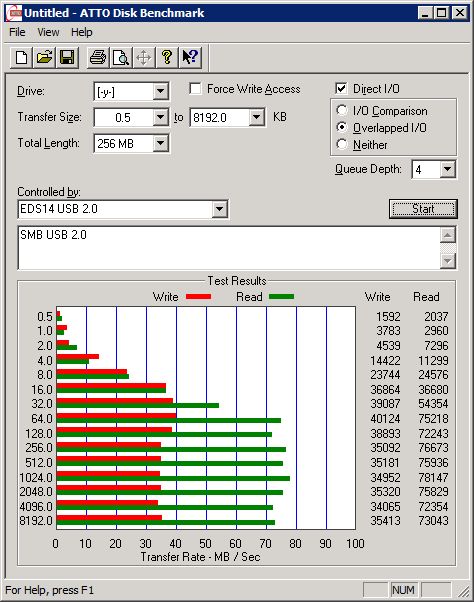

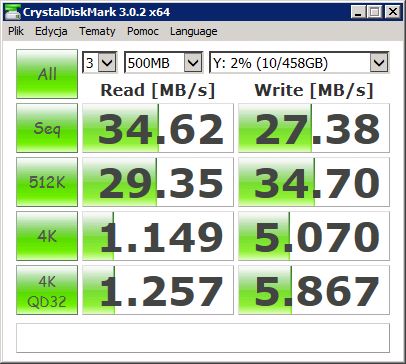

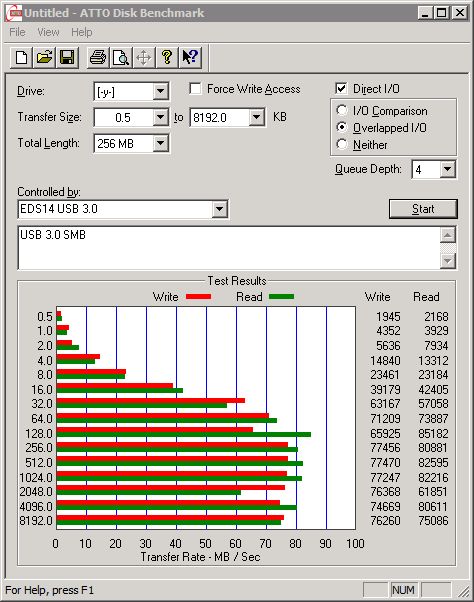

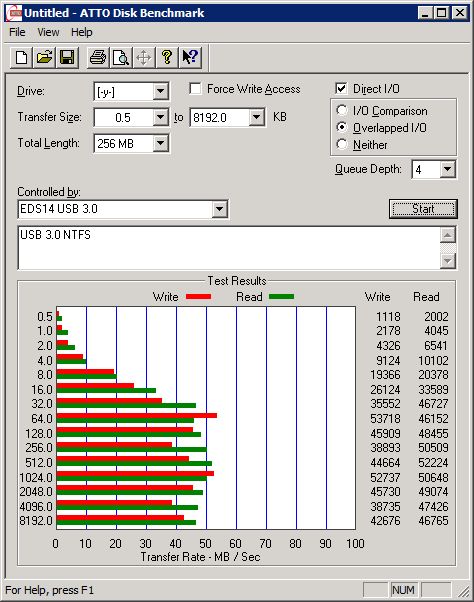

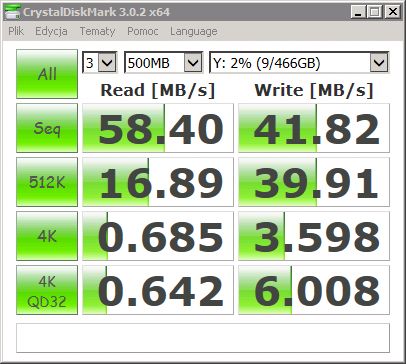

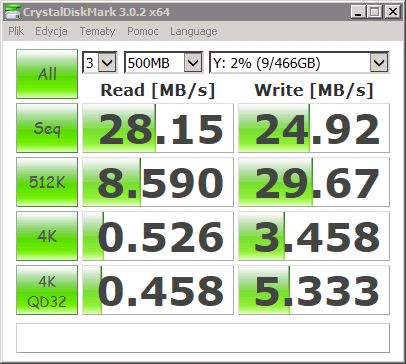

Testy ATTO Disk Benchmark oraz CrystalDiskMark podobnie jak testy kopiowania plików przeprowadziliśmy dla nośnika USB 3.0 oraz 2.0.

• dysk USB 3.0, NTFS, protokół SMB

• dysk USB 2.0, EXT4, protokół SMB

• dysk USB 2.0, NTFS, protokół SMB

• dysk USB 3.0, NTFS, protokół SMB

• dysk USB 2.0, EXT4, protokół SMB

• dysk USB 2.0, NFTS, protokół SMB

Konstrukcja Synology EDS14 to swego rodzaju nowość na rynku serwerów NAS przeznaczona do pracy w ciężkich warunkach. Producent zdecydował się na bardzo odważny krok prezentując rozwiązanie z jednej strony odporne na wysokie i niskie temperatury. Z drugiej strony pozbawił go możliwości zwiększenia bezpieczeństwa dysków (macierze RAID, SHR). W parze z ciekawą konstrukcją idzie dość dobra wydajność i dodatkowe oprogramowanie z Centrum Pakietów. Pozostaje mieć nadzieję, że EDS14 doczeka się aktualizacji systemu DSM do wersji piątej, co pozwoli wykorzystać mechanizm zarządzania CMS.
