Thermaltake Water 2.0 Extreme - woda czy powietrze?
Thermaltake to założona w 1999 roku firma, z siedzibą mieszczącą się w Taipei na Tajwanie. Początkowo firma specjalizowała się głównie w produkcji obudów komputerowych, zasilaczy, systemów chłodzenia i wentylatorów. Thermaltake jako jeden z pierwszych próbował tworzyć gotowe systemy chłodzenia wodnego przykładem tego są: Thermaltake Tide Water plus, Thermaltake Big Water SE czy też taki rodzynek jak Thermaltake SwordM LCS. Na pewno wielu z was miało styczność z takimi klasykami jak obudowy z serii Xaser czy zasilacze PurePower . Z czasem z marki Thermaltake wyłoniły się trzy pod marki przeznaczone dla konkretnych grup konsumentów. Thermaltake kierowana do wszystkich skupiająca pod sobą: nowatorskie obudowy, wydajne chłodzenia, przemyślane zasilacze. Tt eSPORTS kierowana do graczy skupiające pod sobą dedykowane: klawiatury, myszy, podkładki, słuchawki i akcesoria. Luxa2 skierowana w większości do użytkowników urządzeń oznaczonych nadgryzionym jabłuszkiem.
Chłodzeniem testowanym przeze mnie będzie: Water 2.0 Extreme. Jest on reprezentantem rodziny Water 2.0 w której skład wchodzą trzy modele: Performer, Pro oraz Extreme. Różniące się od siebie wielkością chłodnicy ilością wentylatorów i oczywiście wydajnością. Kierowane są one do osób szukających wydajnego sytemu odprowadzania ciepła, szukających czegoś więcej niż klasyczne chłodzenie powietrzne, a zarazem nie chcących decydować się jeszcze na profesjonalny system LC. O tym na co stać Water 2.0 Extreme i czy w ogóle opłaca się inwestować w takie rozwiązanie będziecie mogli przekonać się w dalszej części recenzji.
Zestaw dostarczany jest w dużym solidnym kartonie utrzymanym w czarno-białej tonacji. Ściany opakowania zostały pokryte grafikami przedstawiającymi chłodzenie oraz dawką najważniejszych informacji i parametrów technicznych.

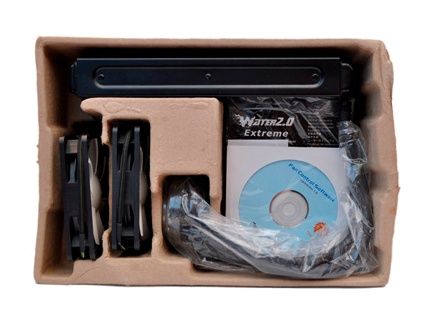

Wewnątrz kartonika znajduje się specjalna tekturowa wytłoczka zabezpieczająca, w której umieszczone jest chłodzenie i jego elementy.

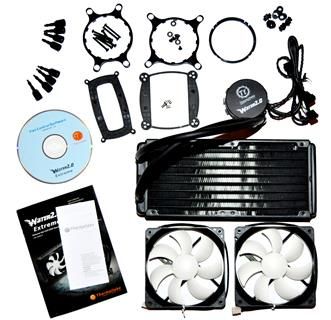

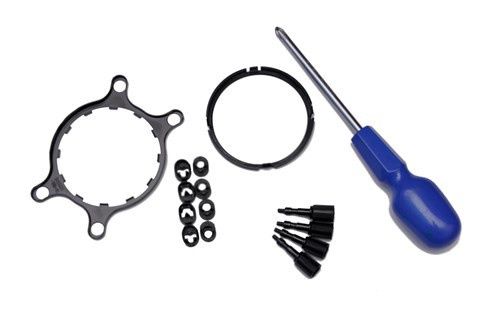

W pudełku znajdziemy następujące elementy: chłodnice, blok wodny zintegrowany z pompką, dwa wentylatory (PLA12025S12HH-LV), śruby montażowe, zestaw montażowy pod platformy 2011 / 1366 / 1155 / 1156 / 775 / AM2 / AM2+ / AM3 / AM3+ / FM1, płytę CD z oprogramowaniem oraz instrukcję montażu i karte gwarancyjną.
| Blok wodny | |
| Materiał: | miedź |
| Pompa | |
| Prędkość obrotowa silnika: | 2800 + -150 rpm |
| Napięcie: | 12V |
| Prąd znamionowy: | 220mA |
| Wentylatory | |
| Wymiary: | 120 x 120 x 25 mm |
| Prędkość obrotowa: | 1200 ~ 2000rpm |
| Poziom hałasu: | 27.36dBA (maks.) |
| Napięcie: | 12V |
| Natężenie: | 0.5A |
| Łożysko: | ślizgowe |
| Przepływ powietrza: | 81.32CFM |
| Złącze: | 4 pin |
| Chłodnica | |
| Wymiary: | 270 x 120 x 38,3 mm |
| Materiał: | aluminium |
| Wąż | |
| Długość: | 326 mm |
| Materiał: | guma |
| Waga | |
| Zestawu: | 1150 g |
| Materiał: | aluminium |
| Kompatybilność | |
| Intel: | LGA 2011 LGA 1366 Core i7 LGA 1155/1156/1150 Core i7/Core i5/Corei3 Core 2 Extreme/Core 2 Quad/Core 2 Duo/Pentium D/Pentium 4/Pentium/ Celeron D/Celeron |
| AMD: | FM1 A-series AM3+ / AM3 Phenom II/Athlon II/ Athlon/Sempron AM2+ / AM2 Phenom II/Phenom/ Athlon/Sempron |

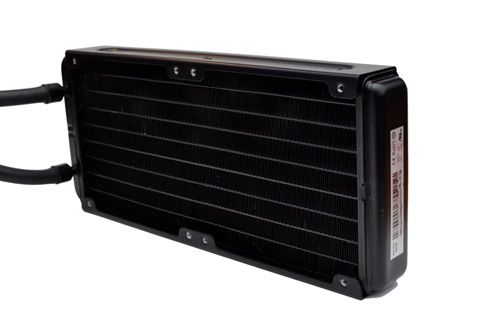

To zamknięty gotowy od razu do pracy system chłodzenia wodnego od firmy Thermaltake. Waga Water 2.0 Extreme wynosi 1150 gramów. Chłodnica została wykona z aluminium (żeberka). Wymiary bez wentylatorów to: 270 x 38,3 x 120 (szerokość x wysokość x głębokość) mm, z wentylatorami 270 x 63,6 x 120 (szerokość x wysokość x głębokość) mm.
Ożebrowanie chłodnicy jest bardzo gęste, odstęp pomiędzy żeberkami liczy ~1mm. Takie rozwiązanie wiąże się z zastosowaniem odpowiednich wysoko obrotowych wentylatorów, które poradzą sobie bez problemu z prawidłowym odprowadzeniem ciepła z chłodnicy. Dzięki systemowi dwustronnych otworów montażowych, które służą również do przytwierdzenia chłodnicy do topu obudowy istnieje możliwość zwiększenia liczby wentylatorów z domyślnych dwóch 120mm do czterech 120mm (Po dwa wentylatory na każdą stronę chłodnicy.).

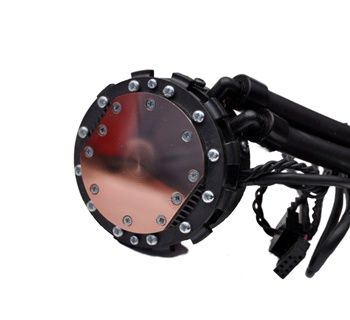

Blok wodnym procesora została zintegrowany z pompką i układem sterującym. Sama pompka zasilana jest napięcie 12V i pracuje z prędkością obrotową 2800 +- 150 RPM. Układ sterujący komunikuje się z komputerem za pomocą interfejsu USB i odpowiada za kontrolę i monitorowanie pompki, wentylatorów oraz zmianę ich prędkości obrotowej. Podstawka bloku wodnego została wykona z czystej miedzi. Jakość wykonania nie budzi zastrzeżeń została ona dokładnie wypolerowana i spasowana.

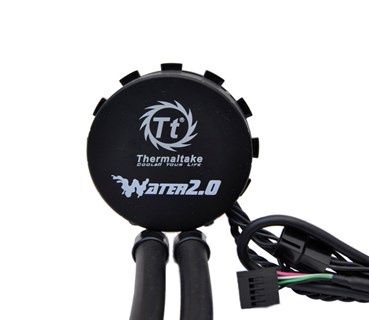

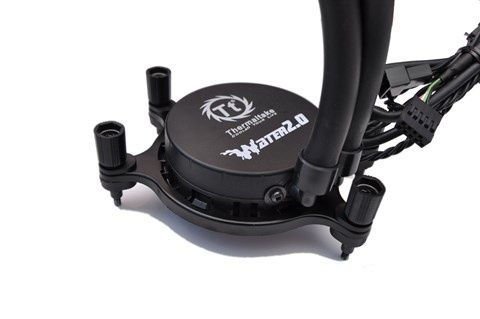

Górna część zintegrowanego bloku wodnego kryje się pod czarną plastikową obudową z logo Thermaltake.

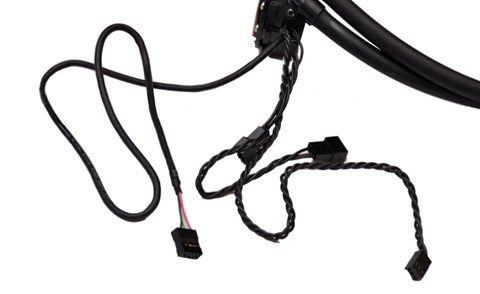

Z obudowy zostały wyprowadzone cztery przewody: jeden komunikacyjny USB, dwa 4 pin do podłączenia wentylatorów oraz jeden 3 pin do podłączenia zasilania do chłodzenia.
Blok wodny z chłodnicą został połączony za pomocą dwóch grubych elastycznych gumowych węży o długości ~ 32,5cm i średnicy zewnętrznej ~ 14,4 mm. W miejscu połączenia z zintegrowanym blokiem wodnym zostały zastosowane obrotowe złącza kontowe. Dzięki takiemu zabiegowi nie ma większego problemu z ich prawidłowym ułożeniem wewnątrz obudowy.

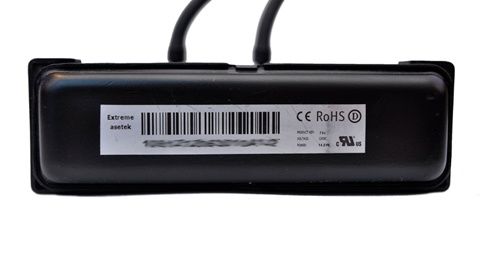

Water 2.0 Extreme jak większość konstrukcji tego typu dostępnych na rynku został wykonany przez firmę Asetek

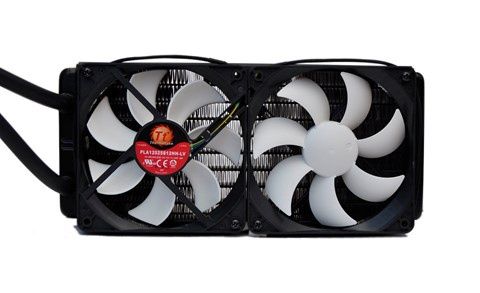

W komplecie z chłodzeniem dostajemy dwa 120 mm wentylatory THERMALTAKE Power Logic PLA12025S12HH-LV 120mm. Ich głównym zadaniem jest skuteczne odprowadzenie ciepła z chłodnicy.
Cechy charakterystyczne serii wentylatorów PLA to: siedmio łopatkowe wirniki, ramki wentylatorów w kolorze czarnym, śmigła w kolorze białym. Kable zasilające zabezpieczone czarnym oplotem. Wysoki nakład na niezawodność, jakość oraz kulturę pracy.
PLA120 to wentylator o wymiarach: 120 x 120 x 25 (szerokość x wysokość x głębokość), pracujący z prędkością obrotową w zakresie: 1200 ~ 2000 rpm (PWM), generujący przy tym maksymalny hałas 27,36 dBA. Jego maksymalny przepływ powietrza to: 81,32 CFM. Za niezawodność oraz kulturę pracy odpowiada łożysko ślizgowe, które powinno zapewnić co najmniej 50000 godzin bezawaryjnej pracy. Za regulację prędkości obrotowej odpowiada mechanizm PWM. Dla zwiększenia przepływu powietrza wentylator został wyposażony w specjalnie wyprofilowane łopatki.
Nie jest trudny wymaga minimalnych zdolności manualnych oraz chwili skupienia.
Poniższa instrukcja przedstawia montaż, na platformie AM3.

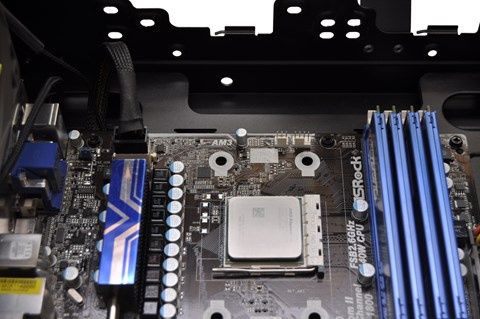

Pierwszy krok przed przystąpieniem do instalacji nowego chłodzenia to odłączenie i wyjęcie płyty głównej z obudowy komputera. Demontaż dotychczasowego chłodzenia oraz oczyszczenie powierzchni procesora z pozostałości starej pasty termoprzewodzącej. Po wykonaniu tych czynności należy zdemontować elementy montażowe starego chłodzenie i backplate-a.

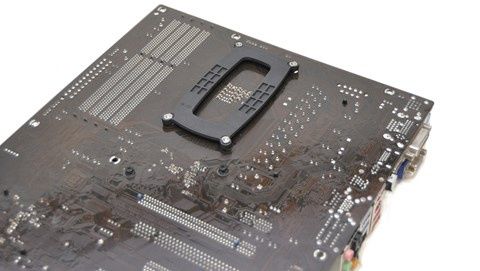

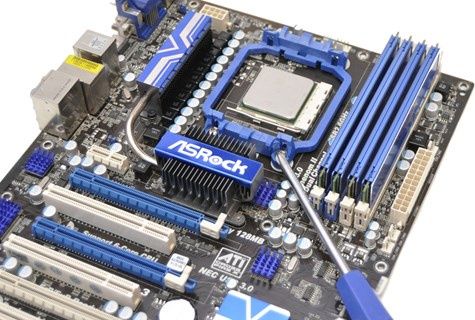

Montaż Water 2.0 Extreme zaczynamy od instalacji backplate-a. Umieszczamy go z elementami dystansowymi z tylnej strony płyty głównej.
W dalszej kolejności łączymy blok wodnym z dedykowanym dla podstawki AM3 koszykiem.
Umieszczamy z powrotem płytę główna w obudowie.

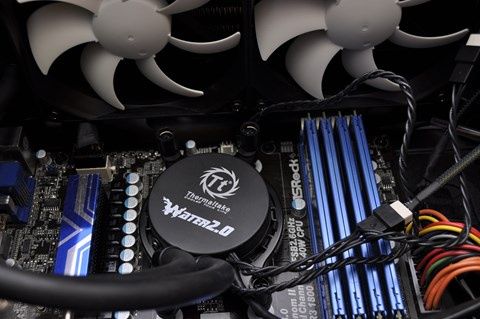

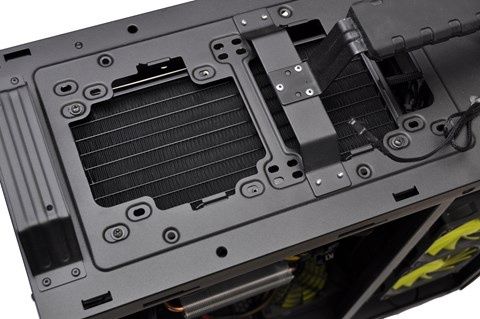

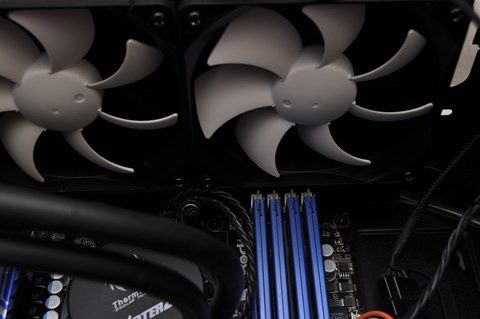

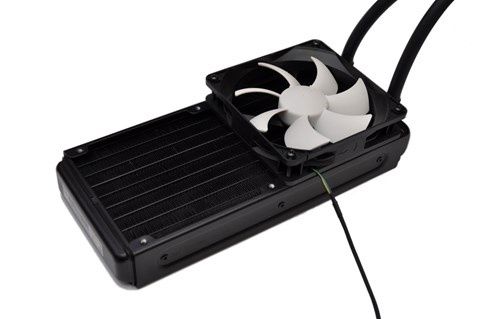

Montujemy na chłodnicy wentylatory, a następnie montujemy ją na topie obudowy.

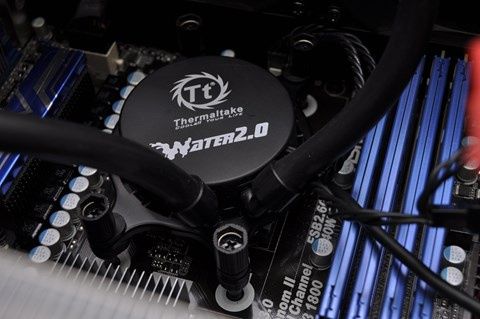

Jeśli nasze chłodzenie ma preaplikowaną pastę termoprzewodzącą na bloku wodnym, umieszczamy zintegrowany blok wodny na procesorze i stabilizujemy go przy pomocy śrubek.
Jeśli nie, wcześniej nanosimy pastę termoprzewodzącą na procesor.
Ostatnim krokiem jest podpięcie zasilania układu, wentylatorów oraz wewnętrznego USB. Należy pamiętać o tym, że pompka jest zasilana z złącza 3 pin i nie powinniśmy manipulować jego zasilaniem i ustawić wartość na najwyższą.
Warto sprawdzić czy nasza obudowa została przystosowana do bezproblemowego montażu chłodnicy, a także czy nie będzie ona kolidowała z innymi podzespołami np: modułami pamięci RAM.

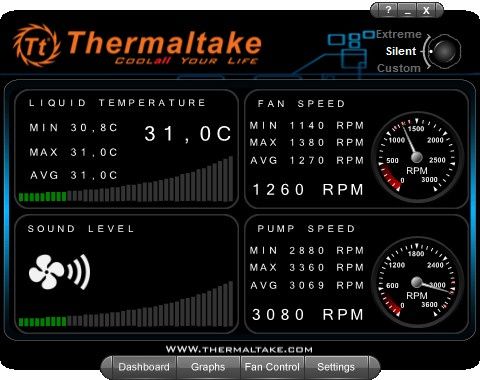

W Water 2.0 Extreme zrezygnowano ze sterowania układem za pomocą "przycisku" umieszczonego na górnej części zintegrowanego bloku. Zamiast tego wykorzystano interfejs USB oraz oprogramowanie Fan Control.
Zadaniem oprogramowania jest monitorowanie i zarządzanie układem Water 2.0 Extreme. Dzięki trzem gotowym trybom pracy: Extreme, Silent, Custom, możemy przystosować wydajność oraz generowany przez niego hałas do naszych potrzeb.
- Tryb Extreme - został stworzony by odpowiednio schłodzić procesor przy największych obciążeniach. Wentylatory i pompka pracują na maksymalnych obrotach.
- Tryb Silent - ma zapewnić najbardziej komfortową cichą pracę. Pompka pracuje na maksymalnych obrotach wentylatory na minimalnych.
- Tryb Custom - ustawienia zależą od założeń użytkownika.
Ponadto Fan Control na bieżąco przekazuje informacje o temperaturze chłodziwa, prędkości obrotowej wentylatorów i pompki.
| Komputer Stacjonarny | |
| Procesor: | AMD Phenom II X4 955 BE |
| Płyta główna: | Asrock 880G Extreme3 |
| Pamięć: | Kingston HyperX DDR3 4x2GB |
| Karta graficzna: | ASUS HD6850 DirectCU |
| Dysk: | SEAGATE ST3250318AS |
| System: | Windows 7 64 bit |

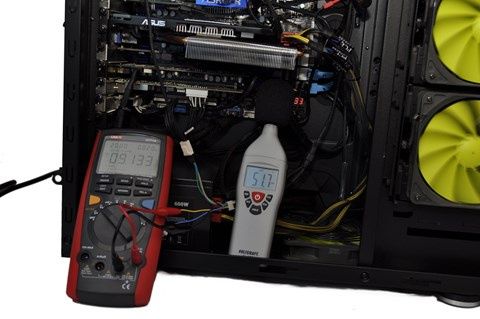

Do pomiarów wykorzystałem następującą aparaturę:
- Multimetr cyfrowy Uni-t UT71A (realizujący pomiar True RMS oraz AC+DC)
- Miernik ciśnienia akustycznego Voltcraft SL-100
- Panel kontrolny Scythe Kaze Server

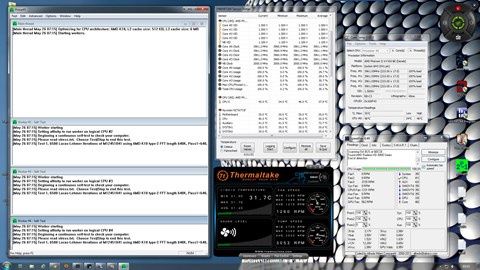

Testy zostały przeprowadzone pod kontrolą systemu operacyjnego Windows 7 HP w wersji 64 bitowej. Podczas wykonywania pomiarów temperatur w stanie spoczynku oprócz sytemu operacyjnego uruchomione były następujące programy: komunikator Gadu-Gadu, klient poczty, przeglądarka internetowa Google Chrome, SkyDrive, oprogramowanie zabezpieczające Bitdefender Total Security 2013, pakiet biurowy Microsoft Office 2007. Do wygrzewania (obciążania) procesora użyłem programów Prime95 w wersji 27.9 build 1 oraz OCCT 4.4.0. Do odczytywania temperatur wykorzystałem oprogramowanie HWiNFO64 w wersji v4.18-1930, SpeedFan w wersji 4.49 oraz Core Temp w wersji 0.99.8. W przypadku HWiNFO64 odczyt był wykonywany z sensora CPU 0, a w przypadku SpeedFan-a z sensora Core, w przypadku Core Temp z sensora CPU #0. Odczytywałem najwyższą temperaturę osiągniętą przez CPU w trakcie trwania testu.

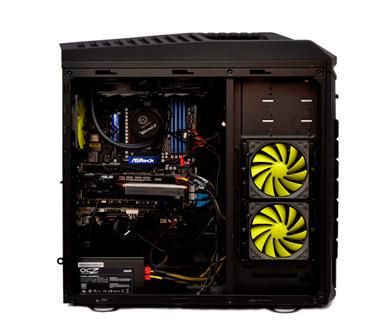

Temperatura otoczenia podczas wykonywanych testów wynosiła 22-23°C. Platforma testowa została umieszczona w obudowie Cooler Master Storm Trooper. Za prawidłową cyrkulacje powietrza wewnątrz odpowiadało siedem wentylatorów COOLINK SWIF2-120P 120mm pracujących z prędkością obrotową ustawioną na +- 1230 rpm. Sześć wentylatorów było odpowiedzialnych za wtłaczanie zimnego powietrza, jeden za wysysanie ogrzanego powietrza. Testy polegały na sprawdzeniu możliwości odprowadzania ciepła z procesora AMD Phenom II X4 955 BE przy pomocy chłodzenia Thermaltake Water 2.0 Extreme i Thermalright Silver Arrow SB-E. Pomiar wykonywany był przy maksymalnych i minimalnych obrotach wentylatorów.

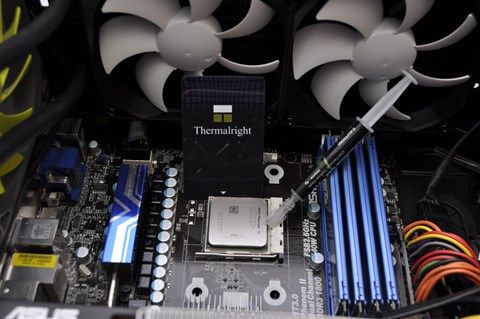

W obydwu przypadkach użyłem tej samej pasty termoprzewodzącej. Ponieważ chłodzenie Water 2.0 Extreme zostało dostarczone mi bez preaplikowanej na podstawkę pasty termoprzewodzącej postanowiłem wykorzystać pastę Thermalright Chill Factor III. Pasta została naniesiona cieniutką warstwą na sam procesor przy pomocy karty. Przed nałożeniem pasty procesor jak i podstawka chłodzenia zostały odtłuszczone za pomocą miękkiej szmatki z mikrofibry zwilżonej alkoholem izopropylowym.
Przed przystąpieniem do głównych testów, przez tydzień po około +-12 godzin dziennie wygrzewałem chłodzenie. Dokładnie samą pastę termoprzewodzącą, aby nabrała prawidłowych właściwości termoprzewodzących. Główne testy trwały po +-1 godzinie odstęp między testami to +- 2 godziny. Zostały one powtórzone kilkukrotnie dla zwiększenia precyzji pomiaru. Polegały na 100% obciążeniu procesora przy pomocy programu Prime95 oraz OCCT i odczytaniu temperatur. Testy przeprowadzone były na procesorze AMD PHENOM II 955 BE z wyłączoną opcją oszczędzania energii, podkręconym do 3682MHz przy napięciu 1,40 V oraz 3960MHz przy napięciu 1,51 V.

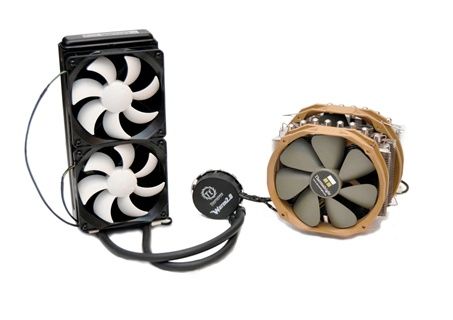

Do porównania z Thermaltake Water 2.0 Extreme użyłem mojego obecnego chłodzenia Thermalright Silver Arrow SB-E.
Spoczynek 3682 MHz 1,40 V, [mniej=lepiej]
Thermaltake Water 2.0 Extreme Thermalright Silver Arrow SB-E
0bciążenie 3682 MHz 1,40 V, [mniej=lepiej]
Thermaltake Water 2.0 ExtremeThermalright Silver Arrow SB-E
Spoczynek 3960 MHz 1,51 V, [mniej=lepiej]
Thermaltake Water 2.0 ExtremeThermalright Silver Arrow SB-E
0bciążenie 3960 MHz 1,51 V, [mniej=lepiej]
Thermaltake Water 2.0 ExtremeThermalright Silver Arrow SB-E
Do pomiarów wykorzystałem multimetr cyfrowy Uni-t UT71A oraz panel kontrolny Scythe Kaze Server. Dzięki temu mogłem określić minimalne napięcia startowe oraz obroty wentylatora.
Napięcia startowe
THERMALTAKE Power Logic PLA12025S12HH-LV
Do pomiarów użyłem miernik ciśnienia akustycznego Voltcraft SL-100. Pomiary były wykonywane z odległości 1 metra od chłodzenia, wszystkie inne źródła dźwięku zostały zniwelowane, tło akustyczne wynosiło 33,2 dBA.
Poziom hałasu, [mniej=lepiej]
PompkadBA
Pompka + WentylatorydBA
Sama pompka jest niemal idealna i nie emituje uciążliwego dla ludzkiego ucha hałasu. Wentylatory przy najniższych obrotach są niemal niesłyszalne, gorzej przy maksymalnych obrotach stają się dokuczliwe (mocno słyszalne). Na szczęście są to odgłosy przepływającego powietrza, a nie terkotanie powodowane zwykle przez wadliwe łożysko lub złe wyważenie wirnika.
Niewątpliwie chłodzenie Thermaltake Water 2.0 Extreme jest produktem kierowanym do osób poszukujących czegoś więcej niż wydajne chłodzenie powietrzem, a zarazem mniej niż profesjonalny zestaw LC. Za wyborem zamkniętego układu LC Water 2.0 Extreme przemawia: dobra wydajność, jakość wykonania, prosty montaż (brak konieczności łączenia ze sobą: pompki, bloku wodnego, chłodnicy, rezerwuaru i napełniania go płynem chłodniczym), możliwość sterowania wentylatorami za pomocą dołączonego oprogramowania. Przeciw przemawia jakość powłoki lakierniczej ożebrowania chłodnicy oraz cena. Wielu z was może teraz wyśmiać opłacalność zakupu chłodzenia wodnego, a powietrznego. Lecz zapewne znajdzie się wiele osób które zdecyduje się na takie rozwiązanie. Warto zauważyć, że nie każdy chce się babrać ze składaniem własnego LC i czasem woli wybrać rozwiązanie kompaktowe i trzeba uszanować także takie decyzje.
Podziękowania dla redakcji benchmark.pl za udostępnienie chłodzenia do testów.
