Pamiętacie płytę główną ASRock Z87 Extreme11/ac pod procesory Intel Haswell, która umożliwia podłączenie nawet 22 dysków twardych? Tak się składa, że model ten właśnie pojawił się w oficjalnej ofercie producenta i niebawem trafi do sprzedaży.

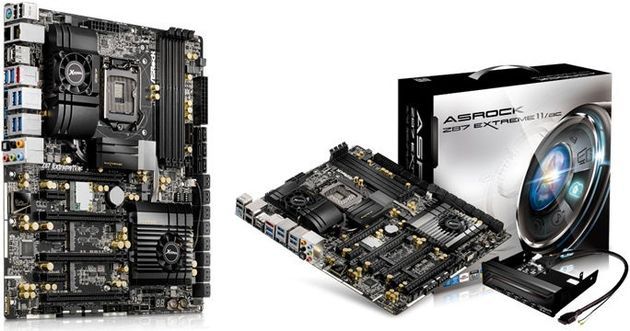

Z87 Extreme11/ac bazuje na 8-warstwowym laminacie formatu E-ATX i został utrzymany w ciemnej kolorystyce. Nad podstawką LGA1150 umieszczono 12-fazową sekcją zasilania Digi Power z masywnym radiatorem i niewielkim wentylatorkiem, natomiast pod nią cztery banki dla 2-kanałowych zestawów pamięci DDR3-2933 MHz (do 32 GB).
Dla kart rozszerzeń przeznaczono cztery złącza PCI-Express 3.0 x16 (elektrycznie x16/x8 lub x16/x8/x8 lub x8/x8/x8/x8), trzy PCI-Express 2.0 x1 oraz jedno mini-PCIe z fabrycznie zamontowaną bezprzewodową kartą sieciową Wi-Fi 802.11a/b/g/n/ac + Bluetooth 4.0. Oczywiście producent udostępnił możliwość połączenia czterech kart graficznych w trybie AMD CrossFireX i Nvidia 4-way SLI - dodatkowe linie zapewniają tutaj kontrolery PLX PEX 8747 i PLX PEX 8605, natomiast zasilanie doprowadzają dwa gniazda MOLEX.
Przy dolnej krawędzi umieszczono chipset Intel Z87, wyświetlacz kodów POST, przyciski łatwego dostępu do włączania/restartowania komputera, a także złącza USB (w tym dwa pinowe do wyprowadzenia czterech portów USB 3.0). Na uwagę zwraca sześć gniazd SATA 6 Gb/s oraz 16 gniazd SAS/SATA 6 Gb/s (obsługiwanych przez kontroler LSI SAS 3008 i układ rozszerzający 3x24R), które pozwalają na tworzenie macierzy RAID 0, 1, 1E i 10. Ponadto producent udostępnił dwa gniazda mSATA na miniaturowe dyski SSD.
Graczy powinien zainteresować wysokiej jakości układ dźwiękowy Purity Sound o współczynniku sygnału do szumu (SNR) 115 dB. Konstrukcja ta bazuje na układzie Realtek ALC1150 i została wyposażona we wzmacniacz słuchawkowy Texas Instruments NE5532 (obsługa słuchawek o impedancji do 600 Ω), technologię Direct Drive oraz osłonę przed zakłóceniami elektromagnetycznymi (EMI). Całość odseparowano od reszty laminatu płyty głównej.
Specyfikacja płyty głównej ASRock Z87 Extreme11/ac:
- format: E-ATX
- podstawka: LGA 1150
- chipset: Intel Z87
- pamięć RAM: 4x DDR3 8 GB 2933 MHz
- złącza dla kart rozszerzeń: 4x PCI-Express 3.0 x16, 3x PCI-Express 2.0 x1, 1x mini-PCIe
- złącza dla dysków i napędów: 6x SATA 6 Gb/s, 16x SAS/SATA 6 Gb/s, 2x mSATA
- złącza na tylnym panelu:
- jeden port PS/2
- dwa porty USB 2.0
- sześć portów USB 3.0
- złącze eSATA
- złącza Thunderbolt 2 (wspólne z mDP)
- wyjścia HDMI i 2x mini-DisplayPort
- wejście DisplayPort
- przycisk do przywracania domyślnych ustawień UEFI
- dwa złącza RJ45 gigabitowych kart sieciowych
- złącza audio 8-kanałowej karty dźwiękowej Purity Sound
Opisywana płyta niebawem trafi do sprzedaży, ale jej cena jeszcze nie jest znana – można jednak podejrzewać, że nie będzie należeć do najtańszych.
Źródło: ASRock
