ASUS Z87-Deluxe/Quad, czyli płyta pod LGA 1150 na bogato

Kontynuujemy testy płyt głównych z podstawką LGA 1150 pod procesory Intel Haswell, a tym razem w nasze ręce wpadł model ASUS Z87-Deluxe/Quad – jest to topowa propozycja tajwańskiego producenta z „cywilnej” serii. Już na pierwszy rzut oka widać, że można ją wykorzystać bo budowy wydajnego komputera do gier lub profesjonalnych zastosowań.

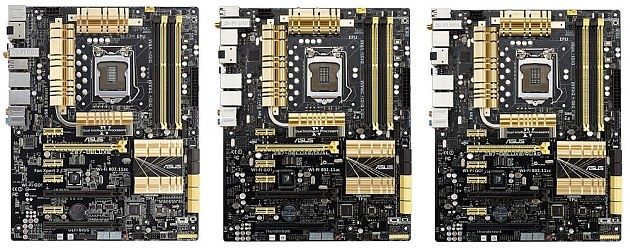

Warto jednak zauważyć, że oprócz tego w ofercie firmy ASUS można też znaleźć wersje Deluxe i Deluxe/Dual. Czym one się od siebie różnią? Przede wszystkim złączami Thunderbolt, bowiem w Deluxe nie ma ich w ogóle, w Deluxe/Dual są dwa Thunderbolt pierwszej generacji, natomiast w testowanym przez nas Deluxe/Quad aż dwa Thunderbolt 2. Podstawowy model ma również nieco inny zestaw złączy na tylnym panelu.

Z87-Deluxe/Quad kosztuje około 1200 złotych, a więc już dosyć dużo jak na płytę z podstawką LGA 1150 (w tej cenie można już szukać dobrej płyty pod LGA 2011). Postanowiliśmy sprawdzić, czy model ten jest wart swojej ceny i komu powinien przypaść do gustu. Zapraszamy do lektury!

ASUS Z87-Deluxe/Quad to wyjątkowa konstrukcja, a zatem jej wyposażenie również musi być wyjątkowe – mamy tutaj bowiem sześć przewodów SATA, antenę typu 2T2R (2 nadajniki i 2 odbiorniki) dla bezprzewodowej karty sieciowej Wi-Fi 802.11a/b/g/n/ac, pojedynczy mostek SLI, zaślepkę tylnego panelu Q-Shield, dwa adaptery Q-Connector ułatwiające podłączenie pinowych złączy (dla obudowy i jednego zestawu portów USB 2.0), instrukcje obsługi oraz płytę z oprogramowaniem i sterownikami. Pierwsze partie zawierały również zewnętrzny panel z dwoma portami USB 3.0, lecz teraz te wersje już najprawdopodobniej nie są dostępne w sprzedaży.

Osobny akapit należy poświęcić modułowi NFC EXPRESS (Near Field Communication - komunikacja bliskiego zasięgu), który również znajduje się w zestawie z płytą główną. Dzięki niemu można nie tylko zalogować się do systemu Windows 8 lub uruchamiać ulubione aplikacje (konieczna jest tutaj autoryzacja za pomocą dołączanego breloczka NFC Tag lub urządzenia mobilnego z łącznością NFC), ale również przesyłać pliki czy obsługiwać komputer ze smartfona lub tabletu na zasadzie pulpitu zdalnego. Urządzenie to jest podłączane do zewnętrznego portu USB 3.0 i przy okazji działa też jako podwójny hub USB 3.0. Trzeba zatem przyznać, że jest to całkiem przydatny dodatek – nawet, gdy nie chcemy korzystać z łączności NFC.

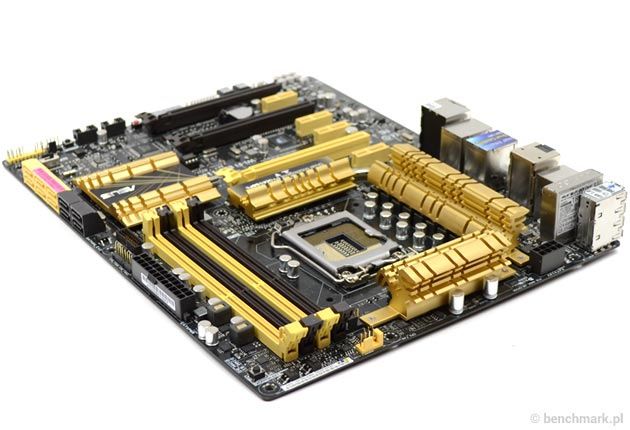

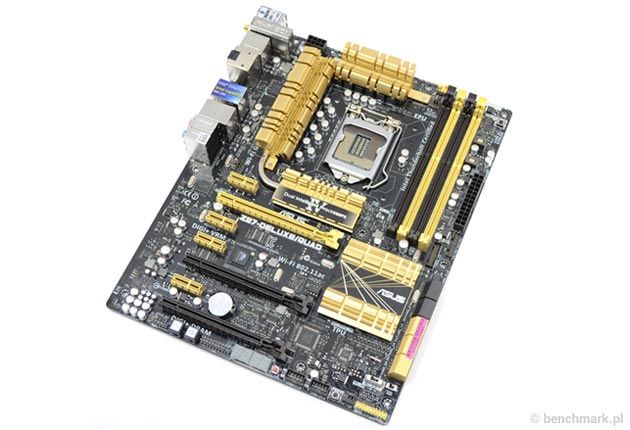

Płyta główna bazuje na pełnowymiarowym laminacie formatu ATX i wykorzystuje komponenty zgodne z technologią 5X Protection, a więc m.in. sekcję zasilania DIGI+ VRM & DRAM, kondensatory polimerowe 5K-Hour, a także dodatkowe układy zabezpieczające przed wyładowaniami elektrostatycznymi (ESD). Model ten został utrzymany w czarno-złotej kolorystyce, choć samo PCB jest w ciemnobrązowym kolorze.

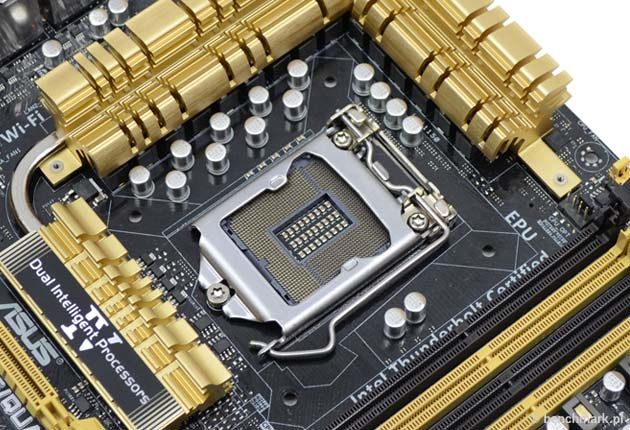

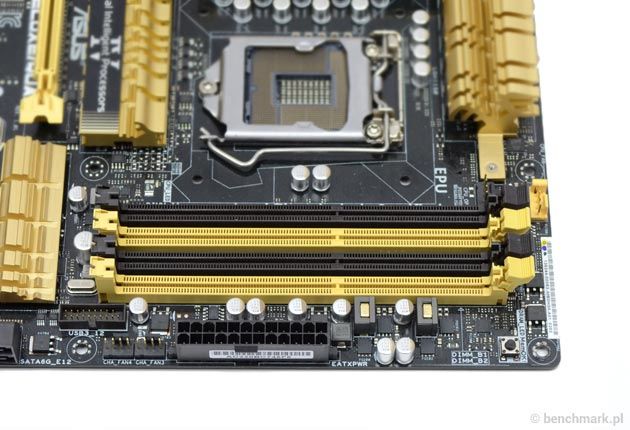

Tuż obok podstawki LGA 1150 umieszczono 16-fazową sekcję zasilania DIGI+ VRM, której chłodzeniem zajmują się dwa pokaźne radiatory (jeden z nich połączono ciepłowodem z kolejnym radiatorem). Poniżej znalazły się cztery sloty dla 2-kanałowych zestawów pamięci DDR3 o taktowaniu do 1600 MHz (3200 MHz po OC) o łącznej pojemności do 32 GB. Nie mogło również zabraknąć przycisku MemOK! do ustawiania bezpiecznych parametrów pracy pamięci RAM.

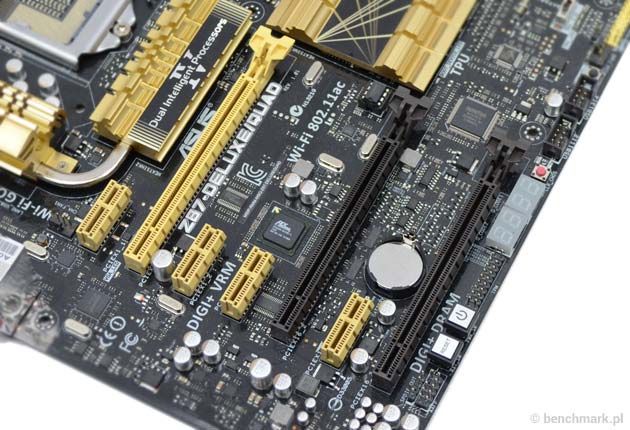

Karty rozszerzeń można montować w siedmiu złączach – czterech PCI-Express 2.0 x1 oraz trzech PCI-Express 3.0 x16 (elektrycznie x16, x8/x8 lub x8/x4/x4) z możliwością łączenia dwóch kart GeForce w trybie 2-way/Quad SLI, bądź też dwóch Radeonów w Quad CrossFireX lub trzech w 3-way CrossFireX. Dodatkowe 8 linii PCI-Express 2.0 zapewnia tutaj mostek PLX PEX8608.

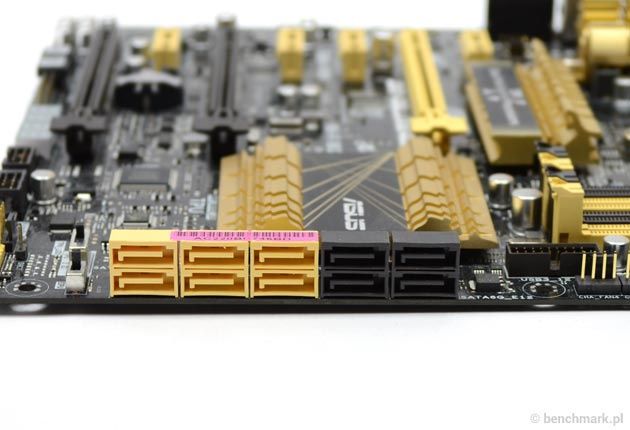

Płyta wykorzystuje chipset Intel Z87 (w tym przypadku jest on chłodzony przez rozłożysty radiator), który odpowiada za pinowe złącze do wyprowadzenia dwóch portów USB 3.0 oraz sześć gniazd SATA 6 Gb/s (żółte). Dodatkowe cztery gniazda SATA 6 Gb/s (czarne) obsługuje kontroler ASMedia ASM1061.

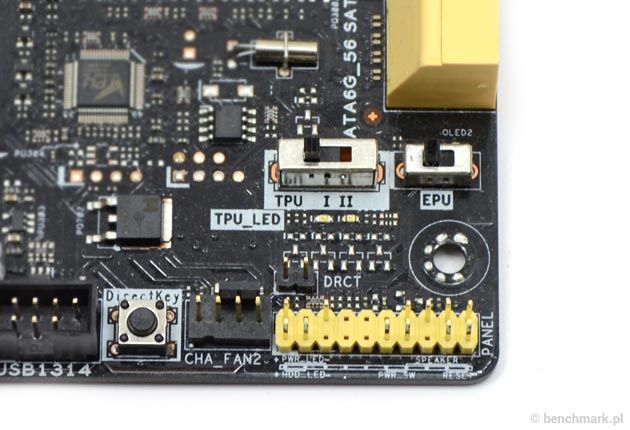

Przy bocznej krawędzi umieszczono jeszcze kilka elementów, które powinny zainteresować bardziej doświadczonych użytkowników. Mamy tutaj przyciski łatwego dostępu do włączania i restartowania komputera, przywracania domyślnych ustawień UEFI, a także Direct Key do aktywowania trybu UEFI BIOS bez konieczności używania klawiatury lub też wyłączania komputera, a także dwa wyświetlacze diagnostyczne. Ponadto producent zastosował przełączniki do aktywowania technologii EPU (Energy Processing Unit) i TPU (TurboV Processing Unit).

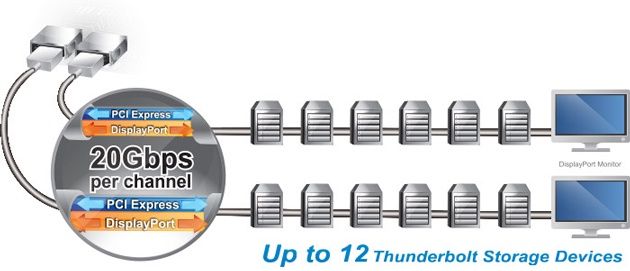

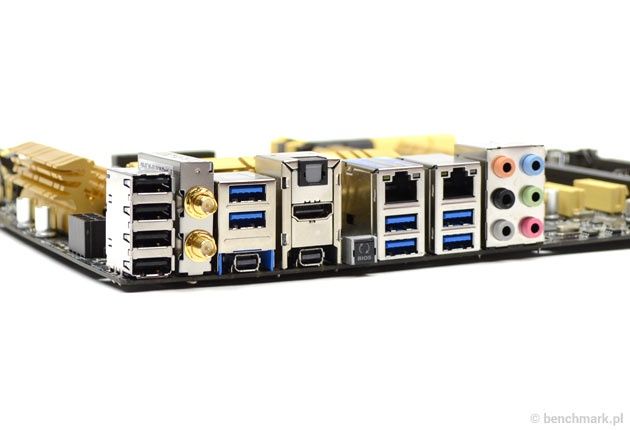

Tylny panel również na bogato, a główną cechą charakterystyczną modelu Z87-DELUXE/QUAD są dwa złącza Thunderbolt 2 20 Gb/s, do których można podłączyć nawet dwanaście urządzeń i/lub przesyłać obraz w rozdzielczości Ultra HD 4K (działają one też jako wyjścia mini-DisplayPort 1.2).

Ponadto producent udostępnił cztery porty USB 2.0, sześć portów USB 3.0 (jeden z nich obsługuje technologię BIOS Flashback – aktywowaną dedykowanym przyciskiem), złącza audio 8-kanałowej karty dźwiękowej z optycznym S/PDIF, wyjście HDMI dla zintegrowanej grafiki, a także dwie gigabitowe karty sieciowe (jedna bazuje na kontrolerze firmy Realtek, a druga Intel). Na uwagę zasługują również złącza antenowe dla bezprzewodowej karty sieciowej Wi-Fi 802.11a/b/g/n/ac z Bluetooth 3.0/3.0 HS – podłącza się do nich antenę typu 2T2R (dodawana w zestawie), która dodatkowo pozwala na zamianę komputera w hot spot.

• Windows 7 Ultimate 64-bit SP1

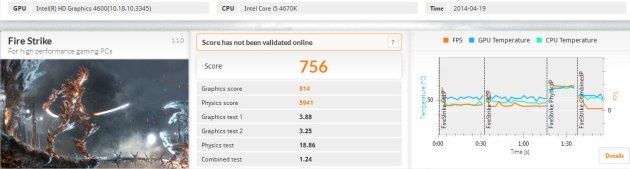

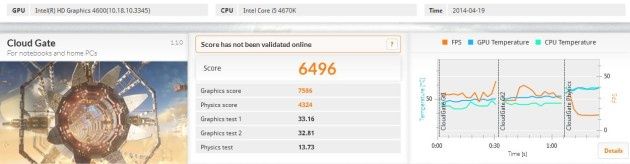

W testach wydajnościowych wykorzystujemy najnowszą wersję programu 3DMark. Testy zostały przeprowadzone przy użyciu układu graficznego HD 4600 zintegrowanego z procesorem.

Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark 11. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

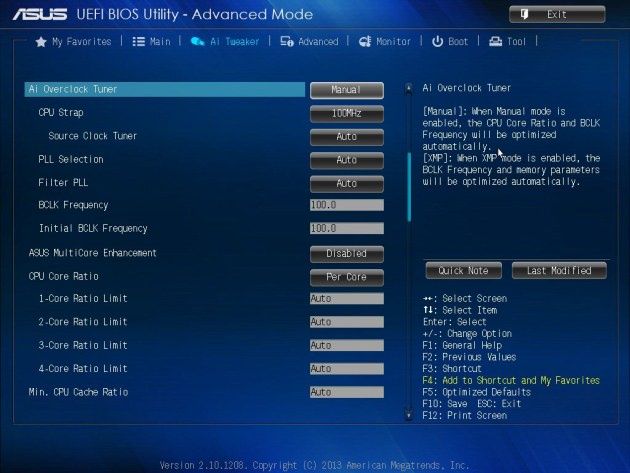

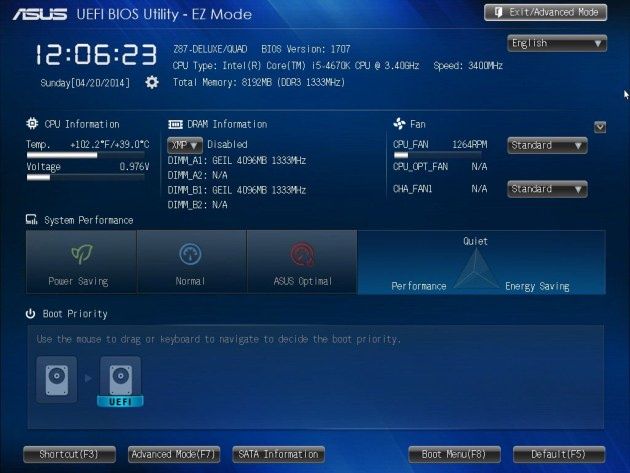

UEFI w płytach głównych ASUS jest bardzo przejrzyste i funkcjonalne. Dla mniej doświadczonych użytkowników przygotowano prosty tryb EZ Mode, a dla bardziej doświadczonych Advanced Mode, w którym udostępniono naprawdę sporo opcji do zmiany parametrów pracy podzespołów komputera. Na uwagę zasługuje również możliwość zapisania profili ustawień, sporządzania krótkich notatek oraz dokładna informacja o ostatnio wprowadzonych zmianach.

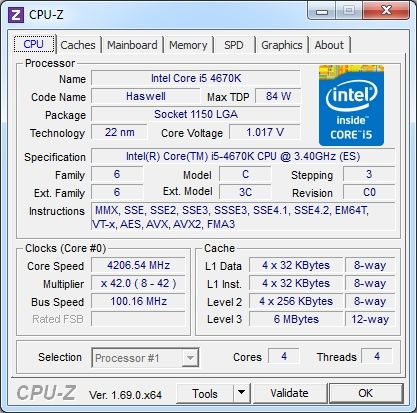

ASUS Z87-Deluxe/Quad został wyposażony w technologię TPU (TurboV Processing Unit), która umożliwia automatyczne przyspieszenie podzespołów komputera – w tym przypadku za pomocą 3-pozycyjnego przełącznika na laminacie. Pierwszy stopień zwiększył taktowanie procesora do 4000 – 4200 MHz (w zależności od obciążenia rdzeni dla trybu Turbo Boost 2.0), natomiast drugi do 4125 MHz (33x 125 MHz). Częstotliwość pamięci pozostała bez zmian i nadal wynosiła 1333 MHz. Takie same wartości uzyskaliśmy przy testach modelu Z87-PLUS.

Platforma nie pobierała dużo energii elektrycznej. W spoczynku i mniej wymagających zastosowaniach odnotowaliśmy 53 – 69 W, natomiast w trakcie grania lub mocniejszego obciążenia procesora było to 80 – 92 W. Warto jednak zauważyć, że testy przeprowadziliśmy na zintegrowanej grafice, a po dołożeniu zewnętrznej karty odnotowane wartości byłyby zauważalnie wyższe.

ASUS Z87-Deluxe/Quad to bez wątpienia konstrukcja z najwyższej półki. Na standardowym laminacie formatu ATX zmieszczono cztery banki pamięci z obsługą modułów DDR3-3200, aż dziesięć gniazd SATA 6 Gb/s oraz całkiem niezły komplet złączy dla kart rozszerzeń – trzy PCI-Express 3.0 x16 i cztery PCI-Express 2.0 x1. Bez problemu można zatem połączyć dwie lub nawet trzy karty graficzne. Szkoda, że producent nie udostępnił złącza M.2 lub chociaż mSATA.

Płyta oferuje bardzo bogaty tylny panel, a wyprowadzono na nim m.in. dziesięć portów USB, dwie gigabitowe karty sieciowe, złącza 8-kanałowego kodeka audio z optycznym S/PDIF, a także złącza antenowe z bezprzewodowej karty Wi-Fi 802.11a/b/g/n/ac z Bluetooth 3.0/4.0 + HC. Główną zaletą płyty są jednak dwa złącza Thunderbolt 2, do których można podłączyć nawet dwanaście urządzeń.

Model ten działa pod obsługą dopracowanego UEFI, który oferuje sporo opcji do monitorowania i konfiguracji podzespołów komputera. Nie zabrakło również funkcji podkręcania, a od strony technicznej pomoże w tym wydajna sekcja zasilania oraz dodatkowe przyciski i przełączniki na laminacie (w tym też do aktywowania technologii automatycznego przyspieszania TPU).

Na uwagę zasługuje też bogate wyposażenie, a zwłaszcza moduł NFC Express, który pozwala na bezprzewodowe przesyłanie plików z urządzenia mobilnego oraz łatwiejszy dostęp do systemu operacyjnego Windows 8. Przy okazji działa on jako hub USB 3.0 – jest to zatem całkiem przydatny dodatek.

Niestety płyta nie należy do najtańszych – w polskich sklepach można ją kupić już za około 1300 złotych. Cena jest wysoka, ale nie zawyżona, bowiem jest to najtańsza propozycja z dwoma złączami Thunderbolt 2, a trzeba też przyznać, że na rynku nie ma zbyt wielu konstrukcji oferujących taką funkcjonalność. Oczywiście na obecną chwilę jest to raczej ciekawostka, gdyż standard ten nie jest jeszcze zbyt popularny i raczej zbyt szybko to się nie zmieni.

Jeżeli jednak korzystacie z urządzeń pod Thunderbolta i potrzebujecie aż dwóch nowych złączy, to Z87-Deluxe/Quad jest propozycją godną uwagi. Mniej wymagający mogą zastanowić się nad bliźniaczą wersją Deluxe/Dual z dwoma starszymi złączami (za około 1100 złotych) lub zwykłym modelem Deluxe w ogóle bez nich (za około 950 złotych).
