Chieftec Proton BDF-650C - dobry zasilacz w dobrej cenie

Firma Chieftec to jeden z głównych graczy na rynku zasilaczy komputrowych. Producent jednak nie spoczywa na laurach, bo ostatnio wprowadził do oferty kolejne konstrukcje - w jego ofercie pojawiły się jednostki z serii Proton, które powinny zainteresować bardziej wybrednych klientów. Tak się składa, że jeden z takich modeli trafił do naszej redakcji.

• dostępne modele o mocy 400 – 1000 W
• w pełni modularne okablowanie (w modelach 650 – 1000 W)
• czarne, płaskie wiązki (w modelach 650 - 1000 W)
• sprawność energetyczna 80 PLUS Bronze
• 2-letnia gwarancja producenta
• niewygórowana cena

Seria Proton obejmuje modele o mocy 400 – 1000 W, które wyróżniają się całkiem wysoką sprawnością energetyczną (potwierdzono ją certyfikatem 80 PLUS Bronze). Ponadto mocniejsze modele mogą pochwalić się całkowicie modularnym okablowaniem, co powinno ułatwić składanie komputera. Tradycyjnie mamy do czynienia z 2-letnią gwarancją producenta, ale za to nowe jednostki są dostępne w całkiem atrakcyjnej cenie.

W nasze ręce trafił model o mocy 650 W (BDF-650C) – na naszym rynku jest on dostępny za około 320 złotych, co czyni go jedną z tańszych konstrukcji o takich parametrach. Zapowiada się interesująco? W takim razie przejrzyjmy mu się dokładniej.

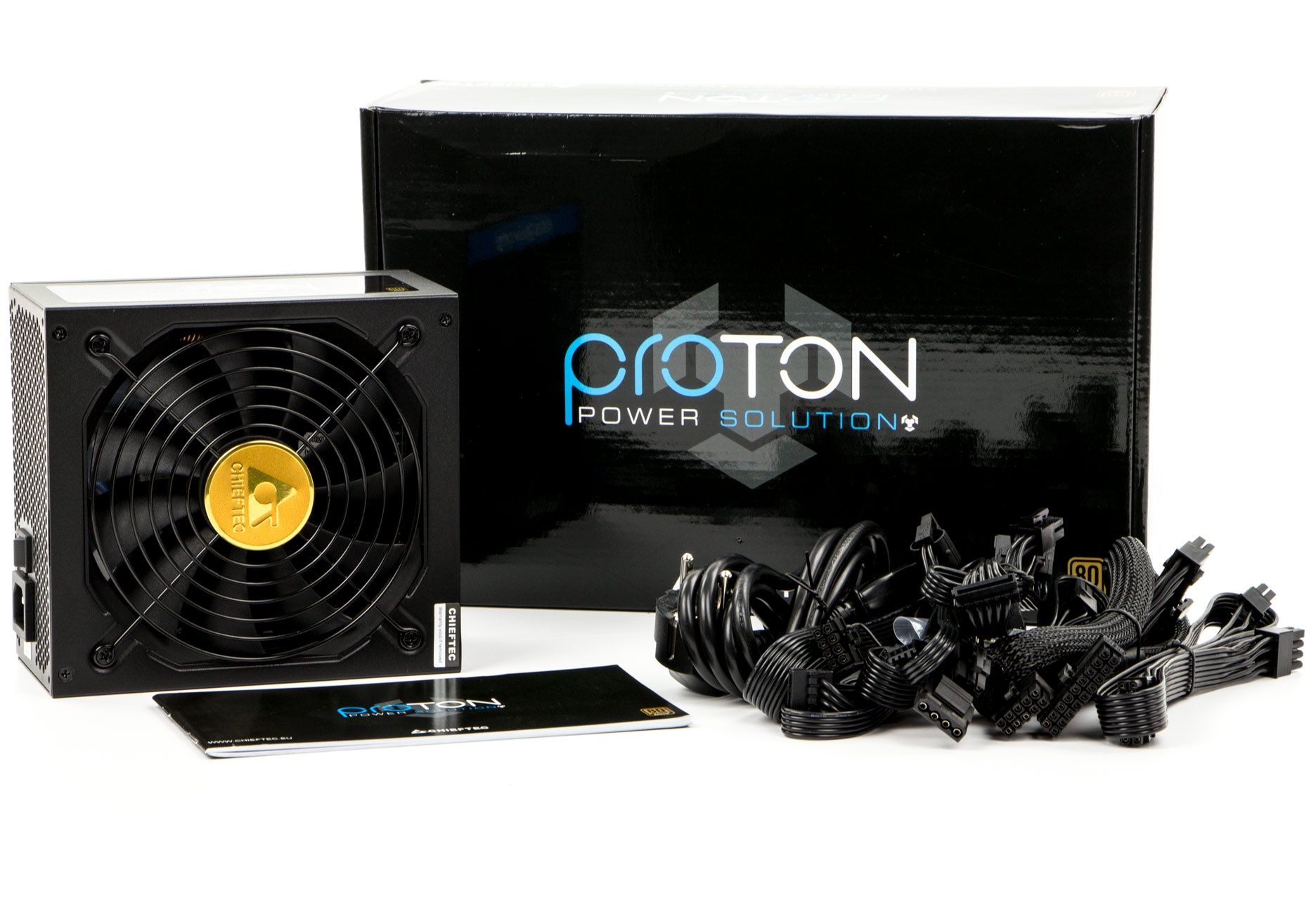

Zasilacz dotarł do nas w ciemnym opakowaniu. W zestawie z znajdziemy standardowe wyposażenie: modularne wiązki, główny kabel zasilający, śrubki montażowe oraz instrukcję obsługi.

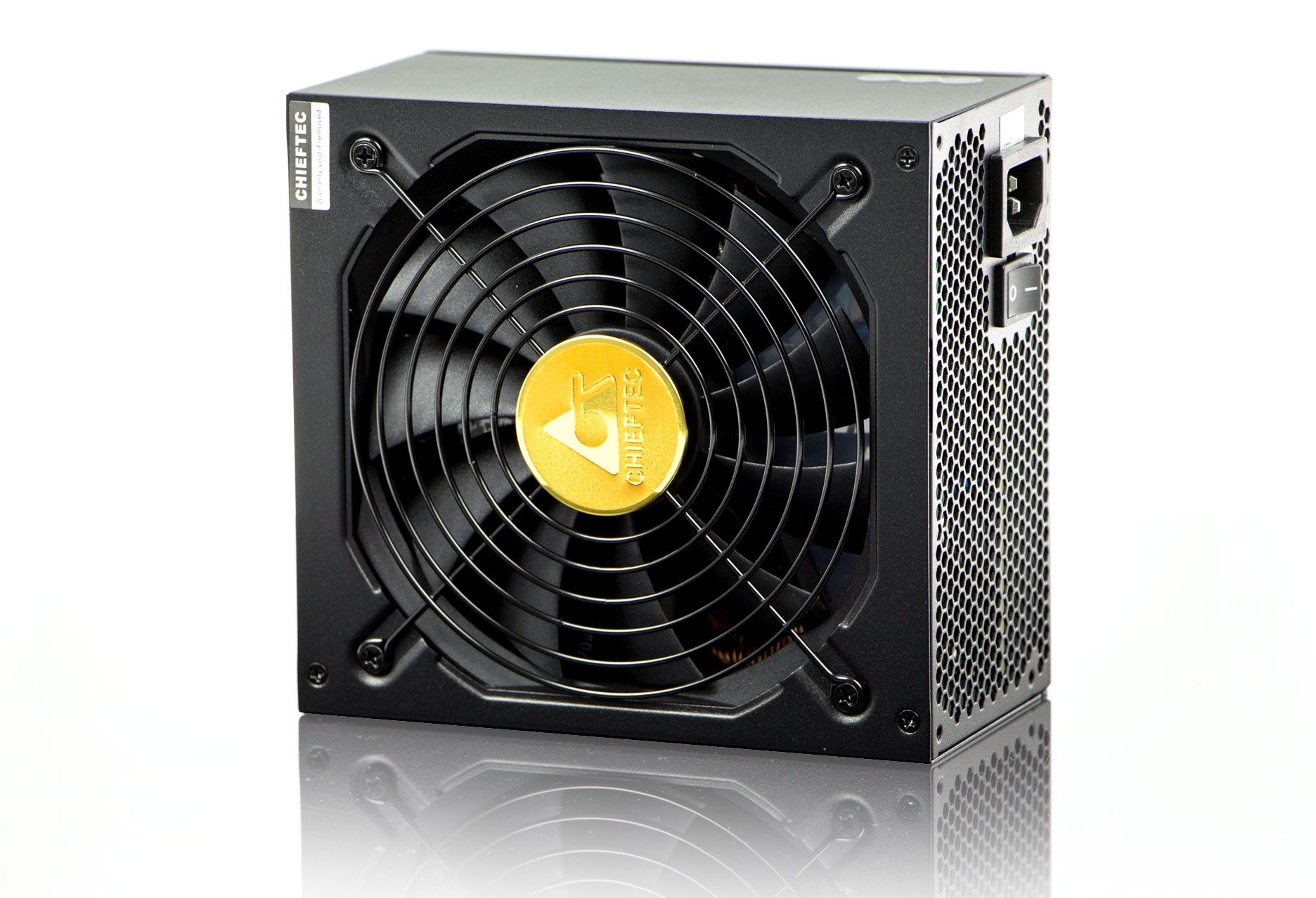

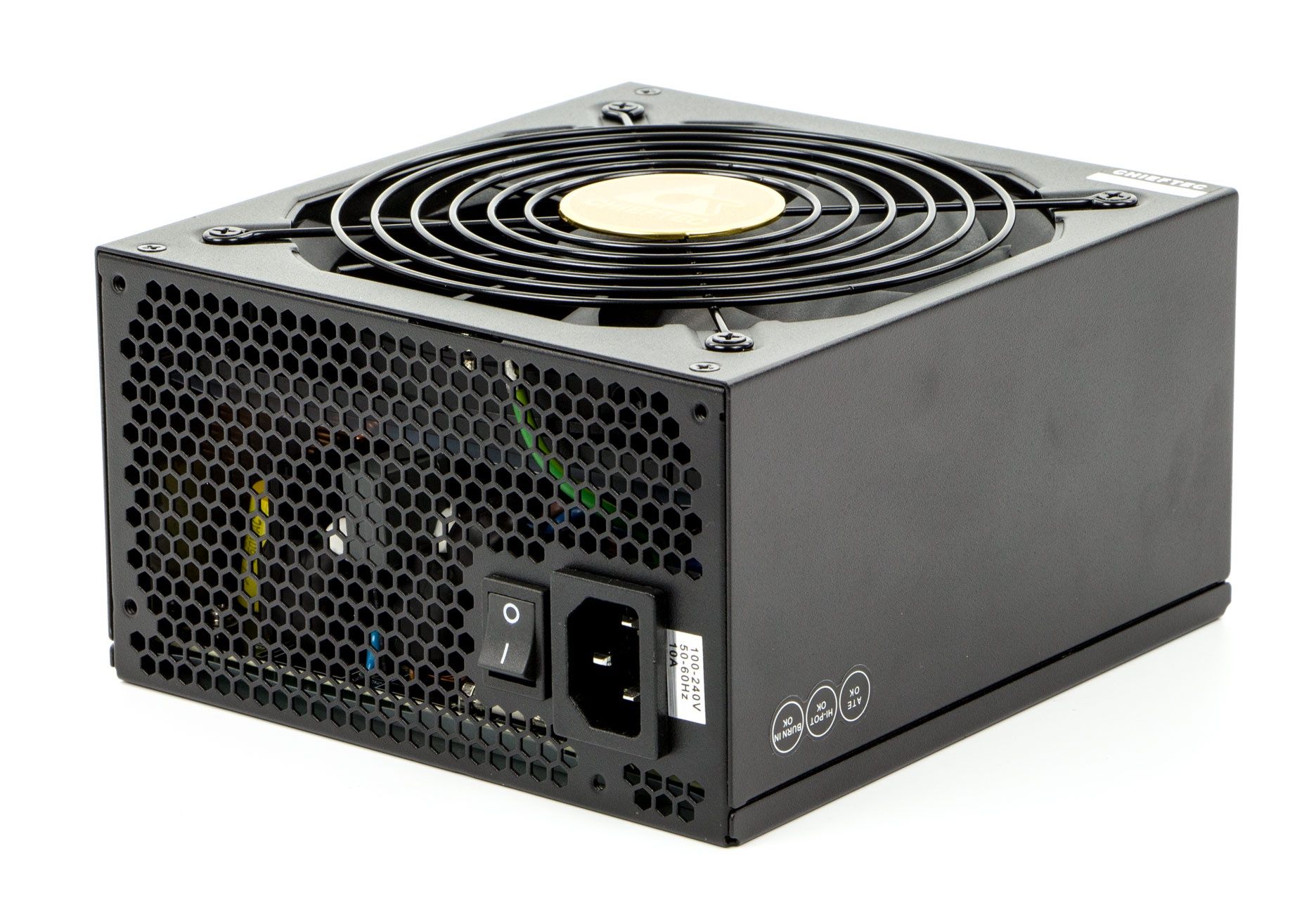

Jak wygląda sam zasilacz? Jednostka została utrzymana w ciemnej kolorystyce, a na górnej ściance znalazł się 135-milimetrowy wentylator schowany pod drucianym grillem ze złotym logo producenta. Proton BDF-650C jest ciut dłuższy od standardowych zasilacz (jego wymiary to 160 x 150 x 87 mm).

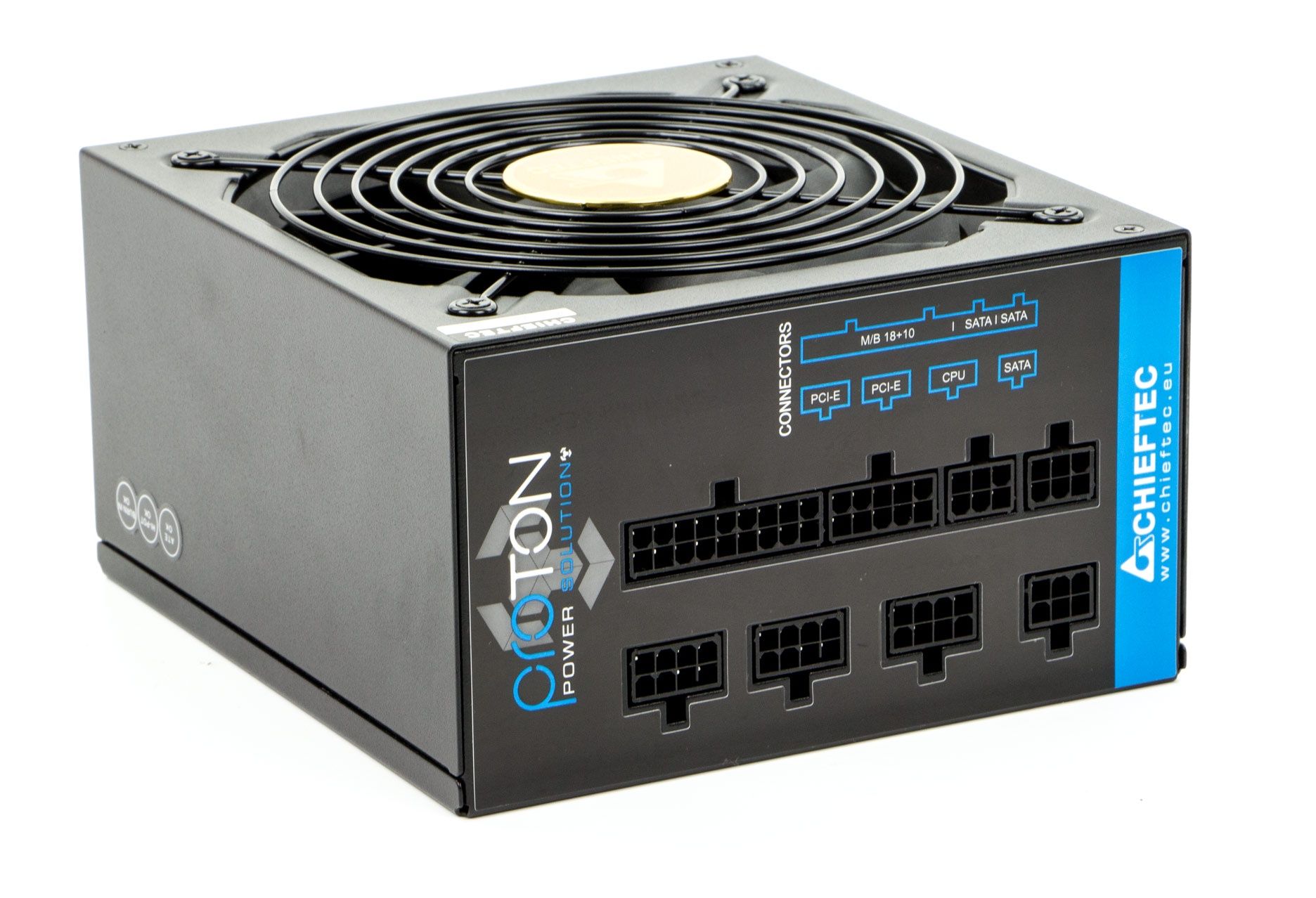

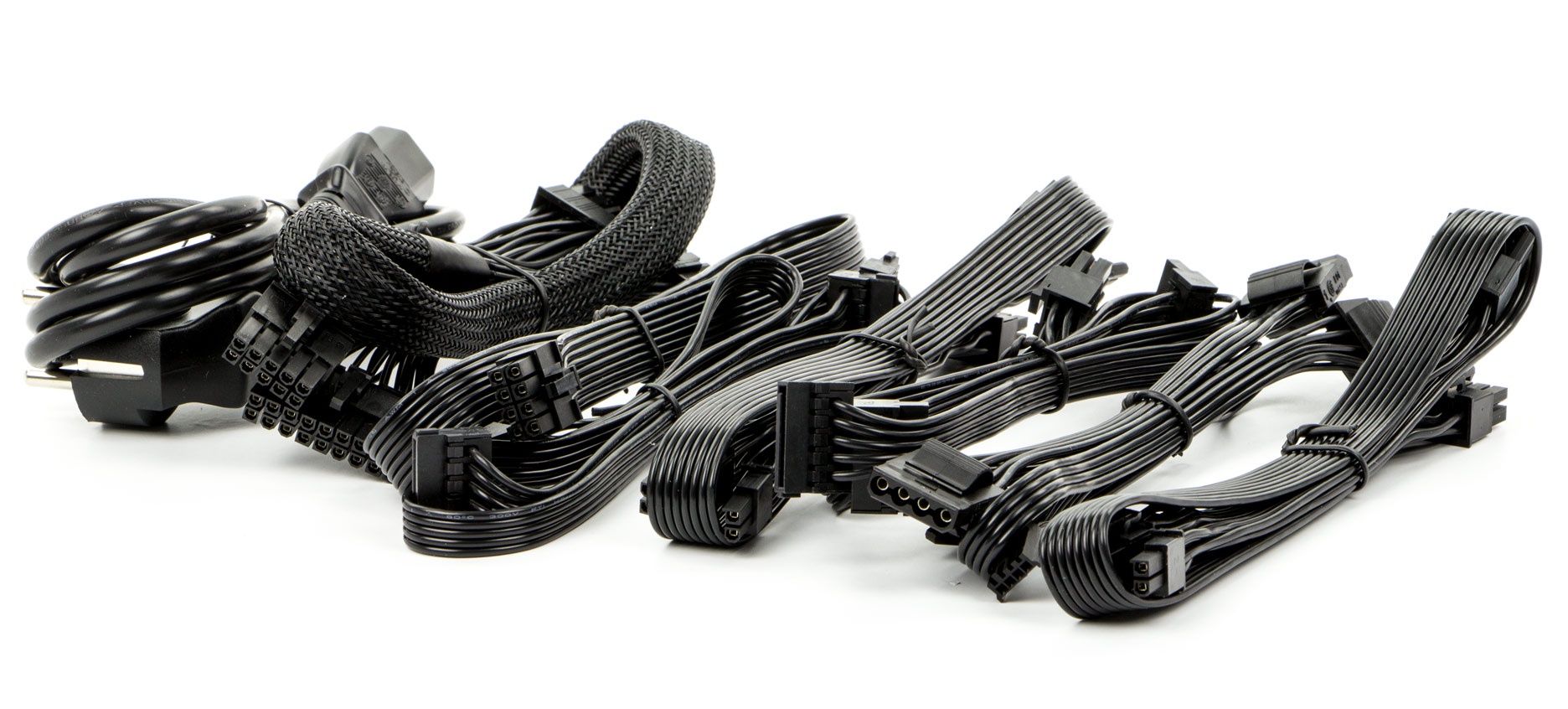

Jak już wspominaliśmy we wstępie, zasilacz wyróżnia się całkowicie modularnym okablowaniem i co ważne, producent zastosował tutaj eleganckie, taśmowe wiązki (główna wiązka ATX24V jest standardowa i zabezpieczono ją nylonowym oplotem). Rozwiązanie to na pewno ułatwi składanie komputera, a ponadto usprawni aranżację okablowania i obieg powietrza wewnątrz obudowy.

Do dyspozycji oddano następujące kabelki:

• ATX12V 20+4 pin – długość: 50 cm
• EPS12V (4+4) pin – długość: 55 cm
• 2x PCI-E 6+2 pin – długość: 55 + 15 cm
• 2x PCI-E 6+2 pin – długość: 55 + 15 cm
• 3x SATA – długość: 45 + 15 + 15 cm
• 3x SATA – długość: 45 + 15 + 15 cm
• 3x MOLEX + FDD – długość: 45 + 15 + 15 + 15 cm

Okablowanie jest odpowiednio długie dla standardowych obudów typu Midi Tower, a dostępne wtyczki wydają się być adekwatne do oferowanej mocy, chociaż na upartego przydałaby się jeszcze jedna wiązka z wtykami MOLEX. Jednostka sprawdzi się nawet w bardziej rozbudowanych konfiguracjach z dwoma wydajnymi kartami graficznymi.

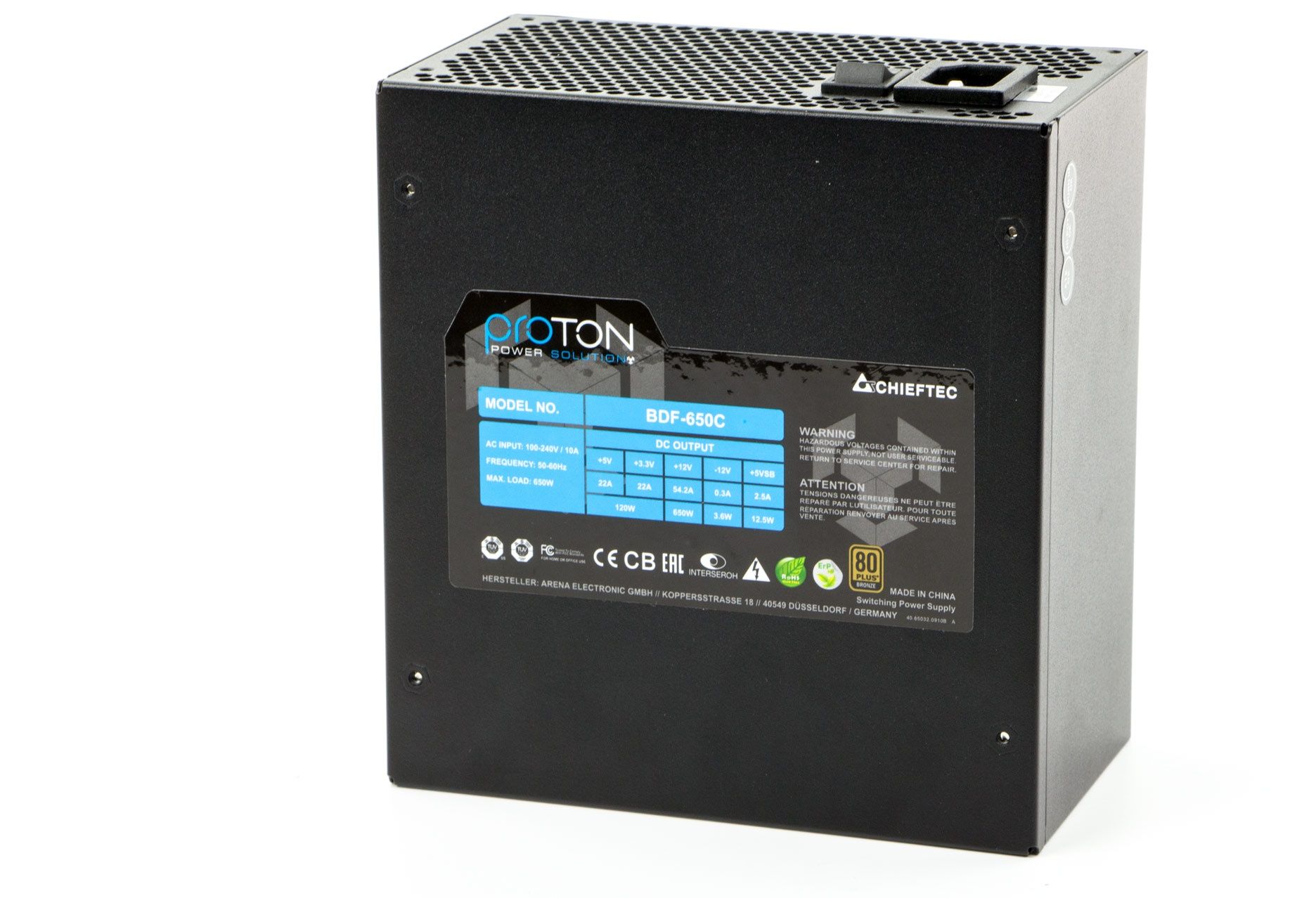

Maksymalna obciążalność modelu Proton BDF-650C wynosi 650 W i tyle też przypada na główną linię 12 V. Nie powinno więc być problemów z zasileniem bardziej rozbudowanych konfiguracji z wydajnym procesorem i dwoma kartami graficznymi. W przypadku linii 3,3 i 5 V łączna, maksymalna obciążalność wynosi 120 W, natomiast na mniej ważne szyny 5Vsb i -12 V przypada odpowiednio 12,5 W i 3,6 W.

Jak deklaruje producent, sprawność energetyczna zasilacza przekracza 85%, co potwierdzono oficjalnym certyfikatem 80 PLUS Bronze (dla napięcia wejściowego 115V). Niestety, w chwili pisania artykułu procedura certyfikacyjna konstrukcji jeszcze nie została ukończona, przez co nie znaliśmy dokładnych wyników pomiarów. Oczywiście nie omieszkamy zweryfikować zapotrzebowania na energię elektryczną Protona.

Nad bezpieczeństwem jednostki czuwają najważniejsze zabezpieczenia:

• nadprądowe (OCP) - zasilacz wyłączy się automatycznie, gdy prąd na liniach przekroczy limit określony przez normy ATX
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• temperaturowe (OTP) - zasilacz wyłączy się automatycznie, gdy temperatury przekroczą limit określony przez normy ATX
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu

Jak Proton BDF-650C wypada w praktyce? Na kolejnych stronach przyjrzymy się budowie zasilacza, a także sprawdzimy pobór energii elektrycznej oraz stabilność napięć wyjściowych.

Obudowa zasilacza została zabezpieczony plombą - jej zerwanie jest równoznaczne z utratą gwarancji, więc nie polecamy jej otwierać (również z uwagi na bezpieczeństwo). Czytelnicy nieznający i nieinteresujący się elektroniką mogą ominąć ten rozdział.

Model Proton BDF-650C najprawdopodobniej został zaprojektowany przez firmę Channel Well Technology, która ma na swoim koncie większość modeli z oferty firmy Chieftec.

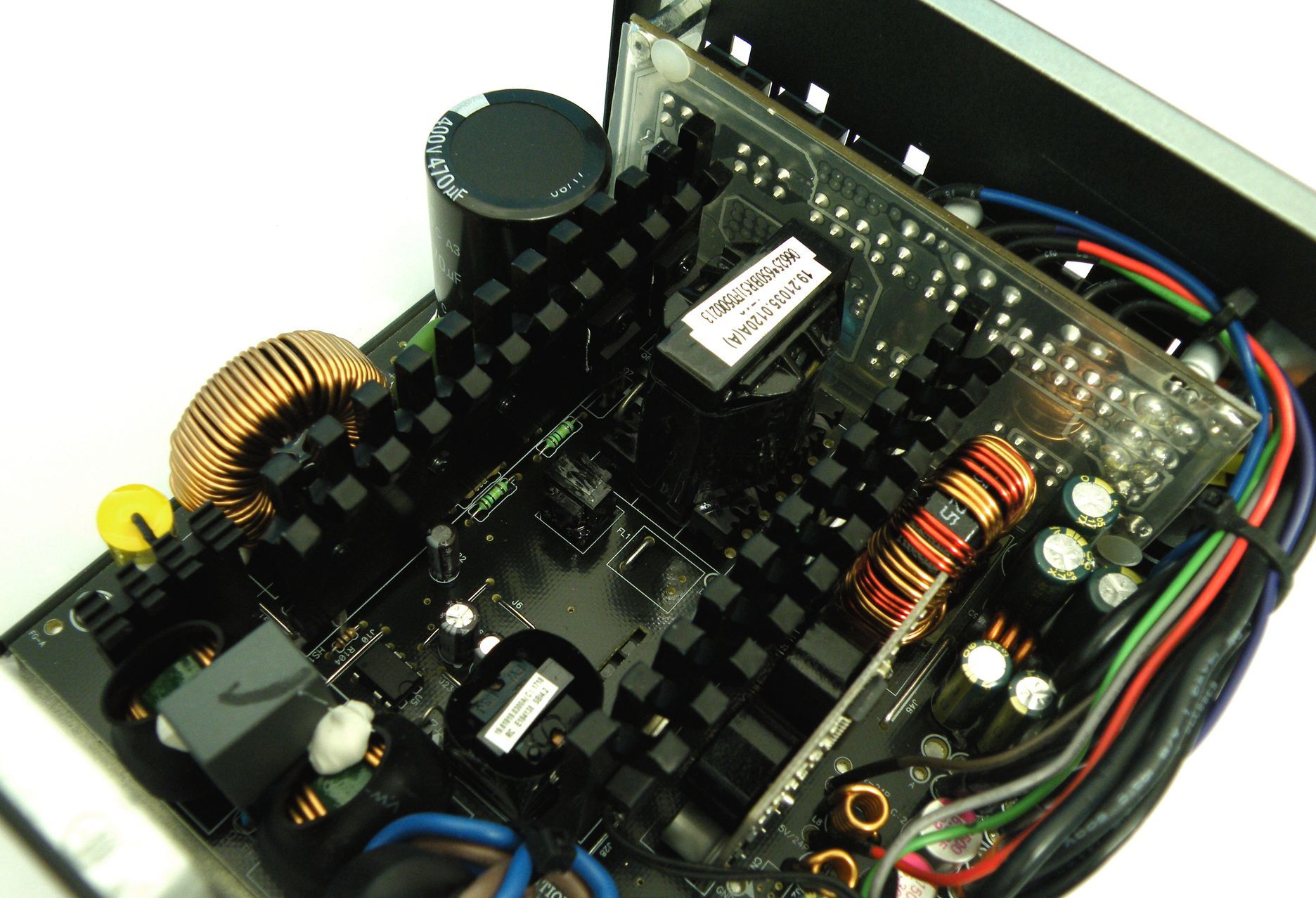

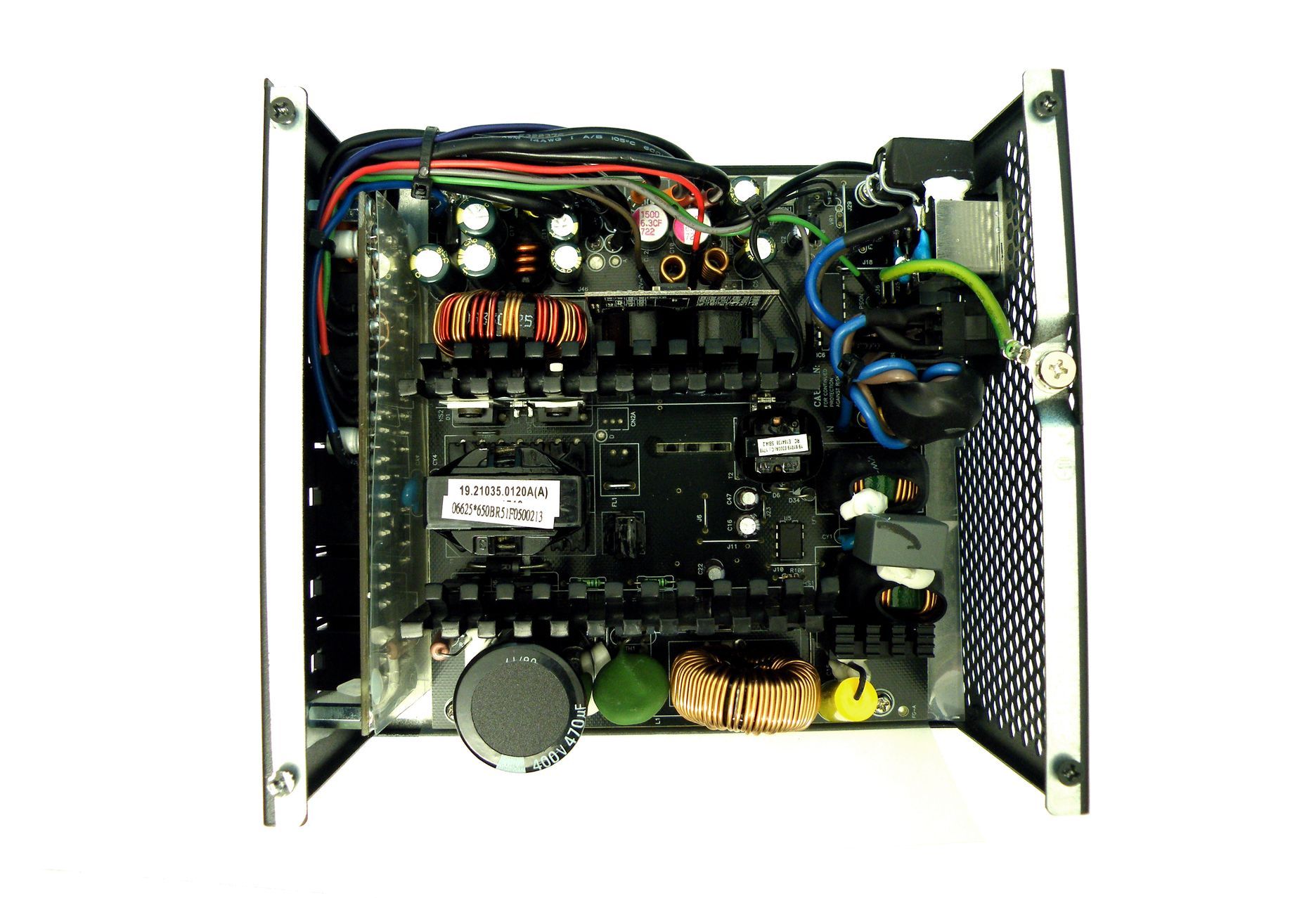

Jakość wykonania jest jak najbardziej odpowiednia. Wewnątrz znalazło się całkiem sporo elementów elektronicznych, a ich ułożenie zostało zoptymalizowane pod kątem przepływu powietrza. Cieszą też spore radiatory, obejmujące wszystkie najważniejsze elementy elekroniczne.

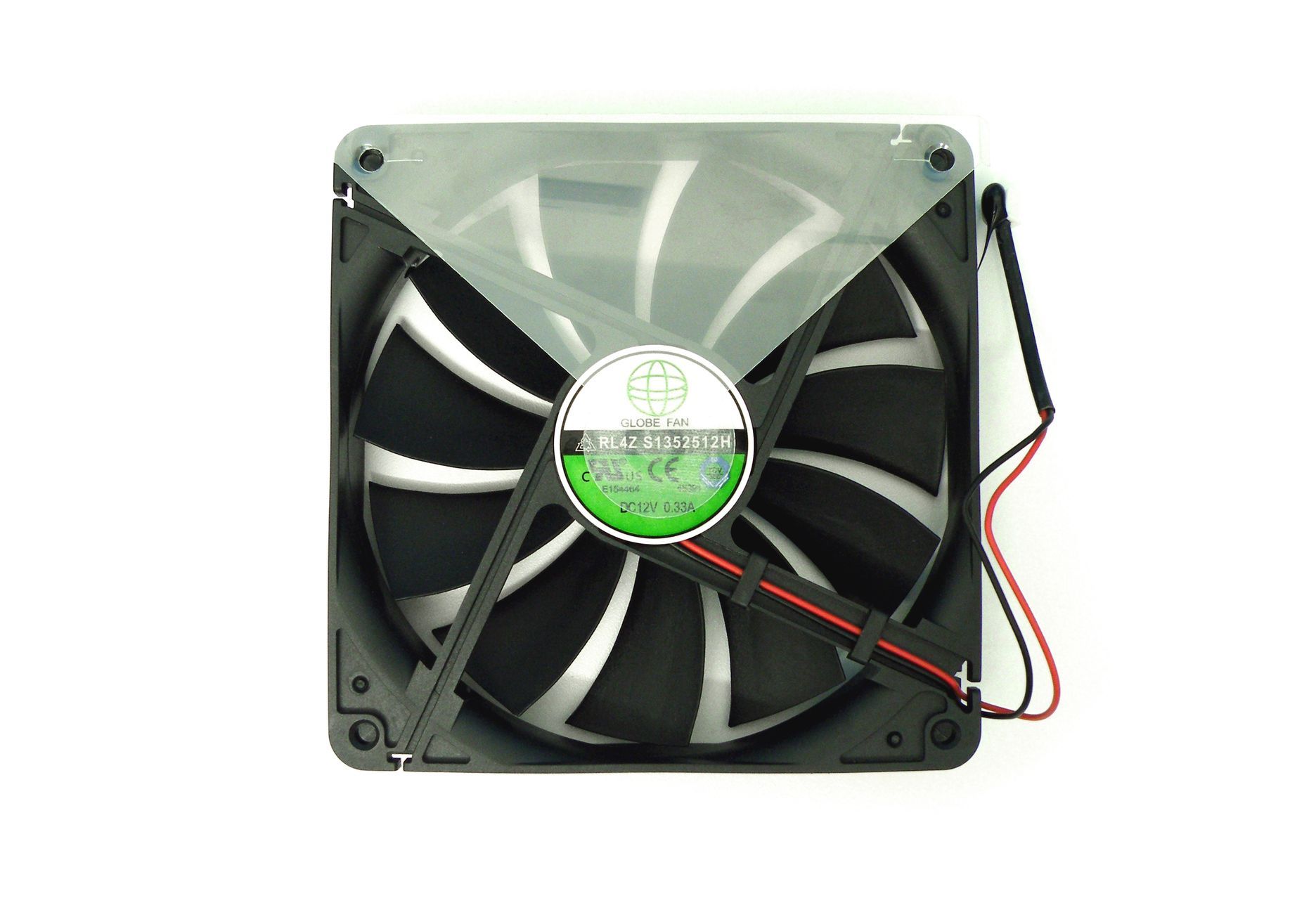

Do chłodzenia jednostki wykorzystano 135-milimetrowy wentylator Globe Fan RL4T S1352512H, w którym zastosowano łożysko ślizgowe – maksymalna prędkość wynosi 1500 RPM, ale obroty są tutaj dostosowywane do aktualnej temperatury jednostki (czujnik przymocowano do radiatora na stronie wtórnej), więc ogólna kultura pracy zasilacza stoi na naprawdę wysokim poziomie.

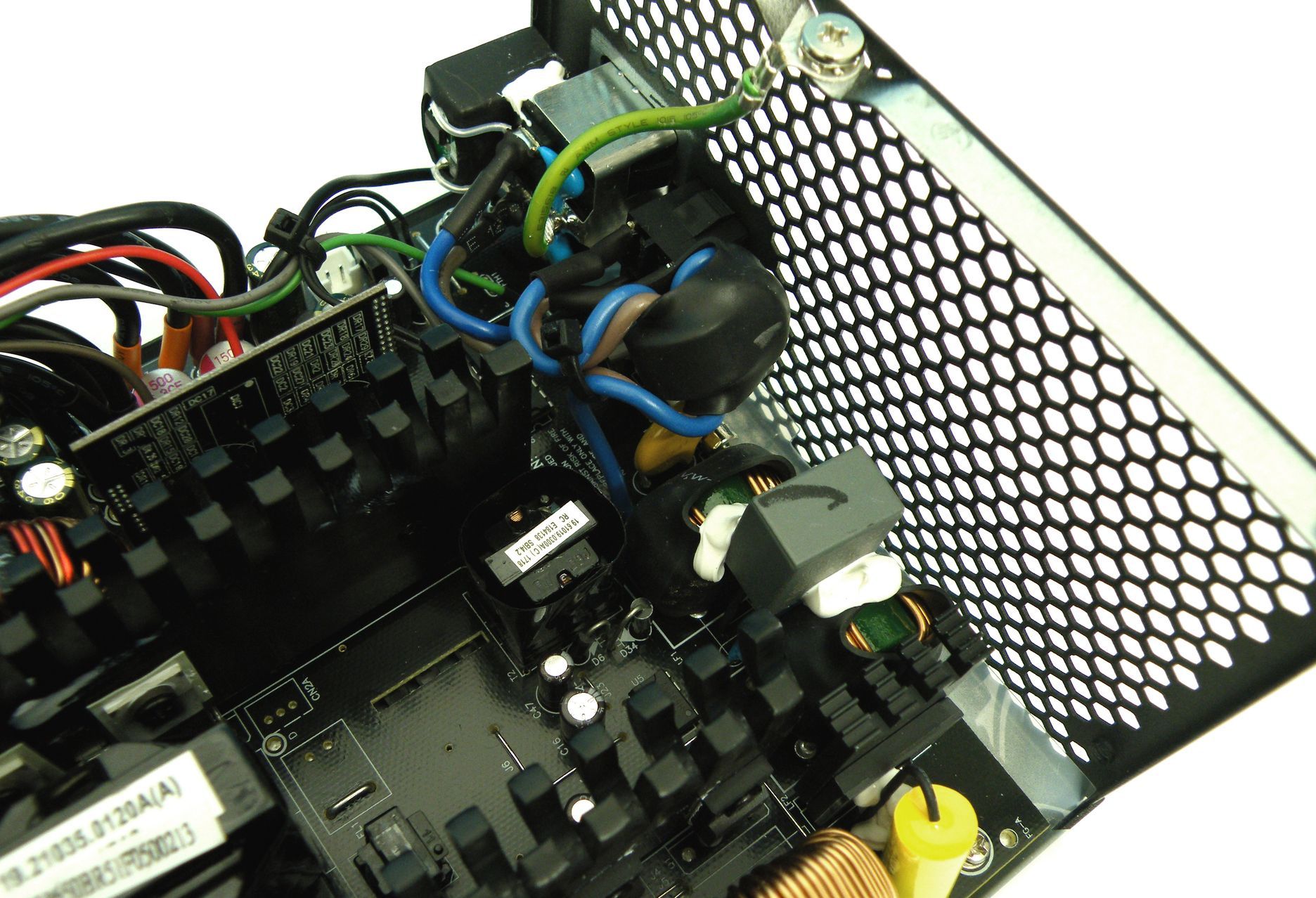

Strona pierwotna tradycyjnie obejmuje dwa filtry, które mają za zadanie odfiltrować zakłócenia z sieci – do wtyku zasilania przymocowano dwa kondensatory ceramiczne typu Y i jeden poliestrowo-metalizowany typu X, natomiast reszta elementów znajduje się na głównym laminacie. Nie zapomniano też o warystorze i bezpieczniku, które mają za zadanie zabezpieczać jednostkę przed przepięciami na wejściu.

Dalej umieszczono mostek prostowniczy (został on przymocowany do głównego radiatora, więc nie byliśmy w stanie odczytać jego oznaczenia).

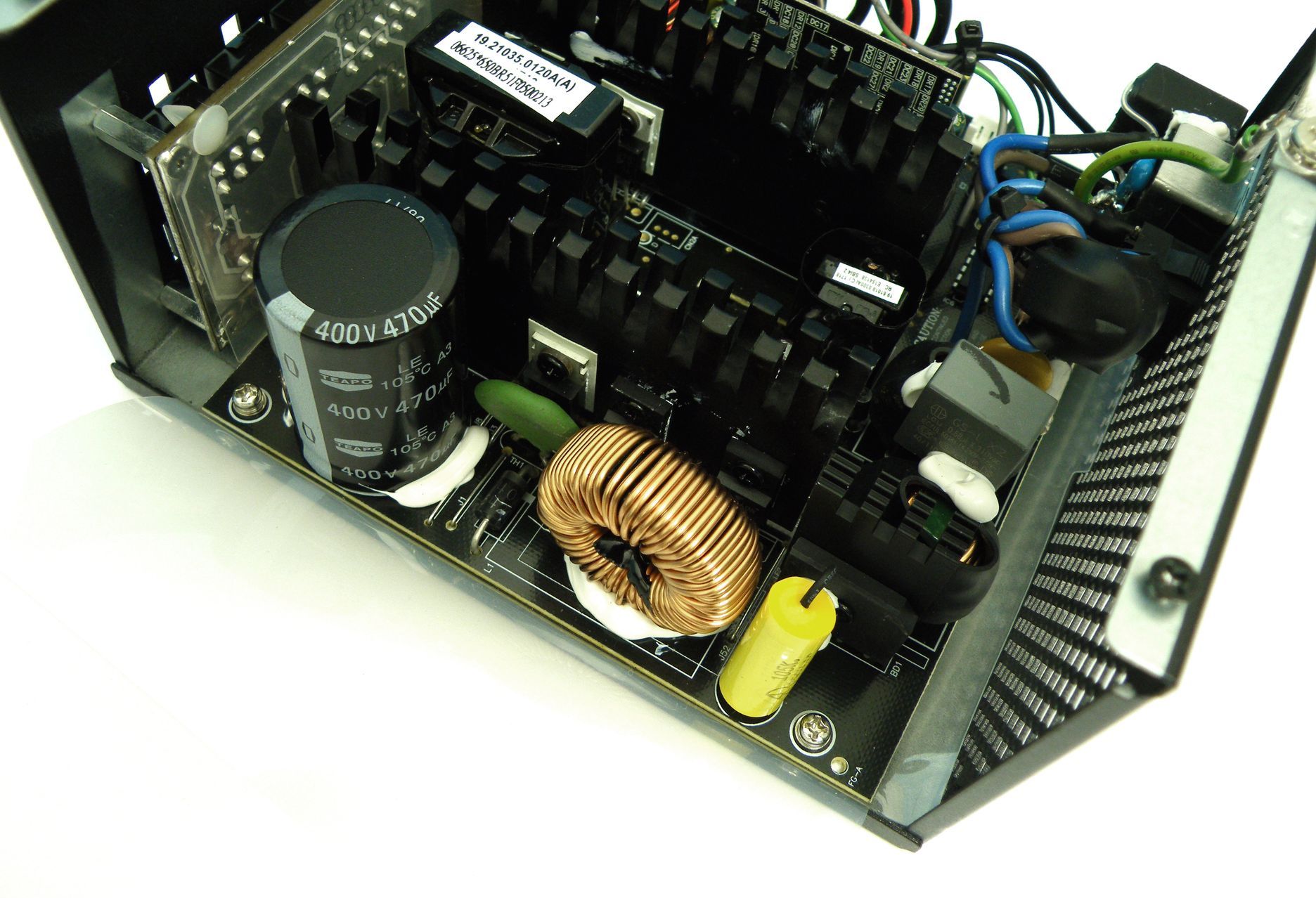

Główny kondensator został wyprodukowany przez firmę Teapo – jest to model z serii LE, który charakteryzuje się napięciem 400 V, pojemnością 470 µF i został przystosowany do pracy w temperaturze do 105 stopni Celsjusza.

Na aktywny układ PFC składa się dioda Mouser Electronics BYC10-600 oraz dwa tranzystory Toshiba K16A60W. Z kolei za przełączanie odpowiadają dwa kolejne tranzystory Toshiba K16A60W, a całością zarządza scalak Sanken Electric STR-A6069H.

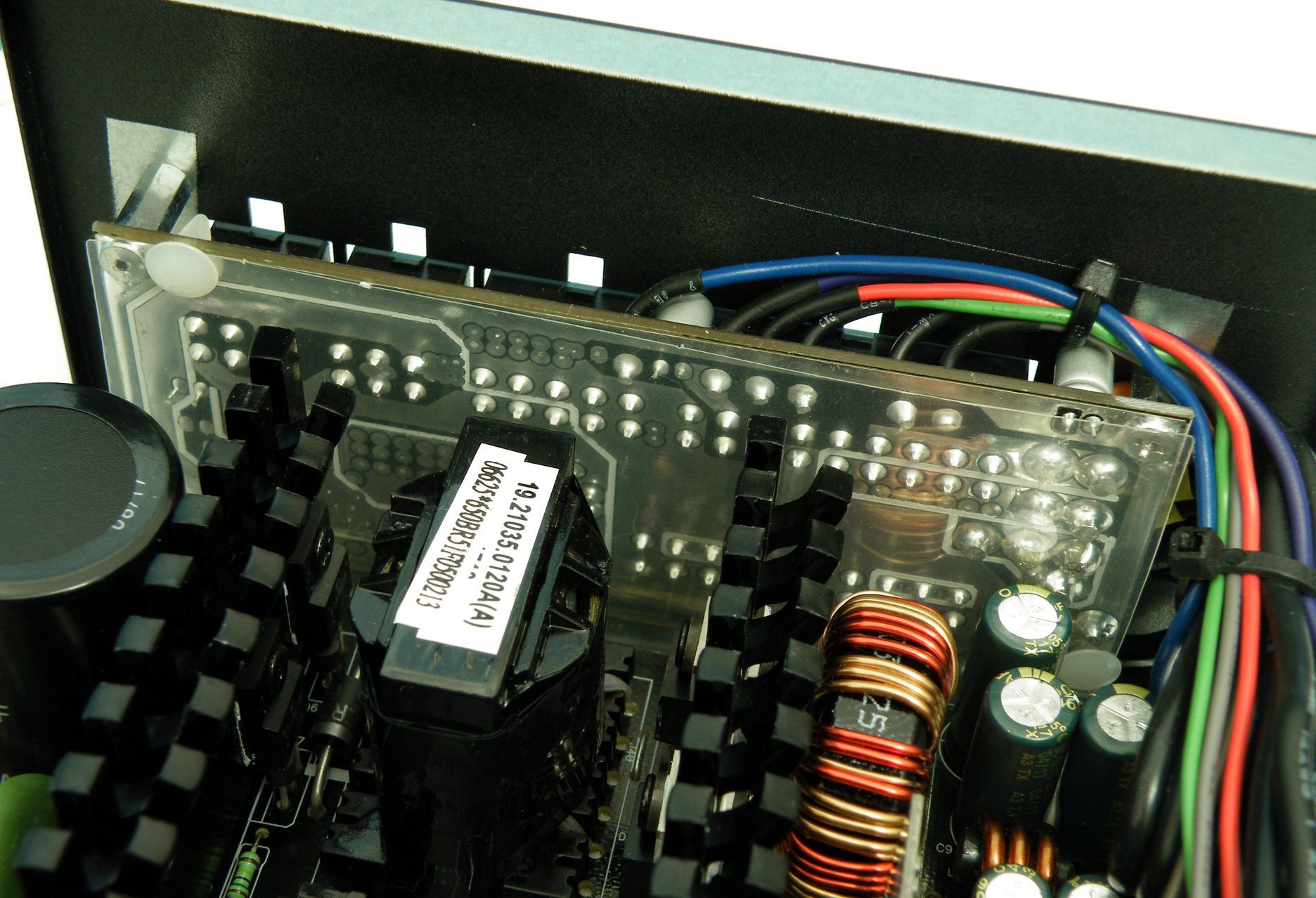

Rzut okiem na stronę wtórną i od razu można zauważyć bardzo ważną rzecz - model Proton BDF-650C korzysta z topologii DC-DC, co powinno przełożyć się na lepszą regulację napięć wyjściowych.

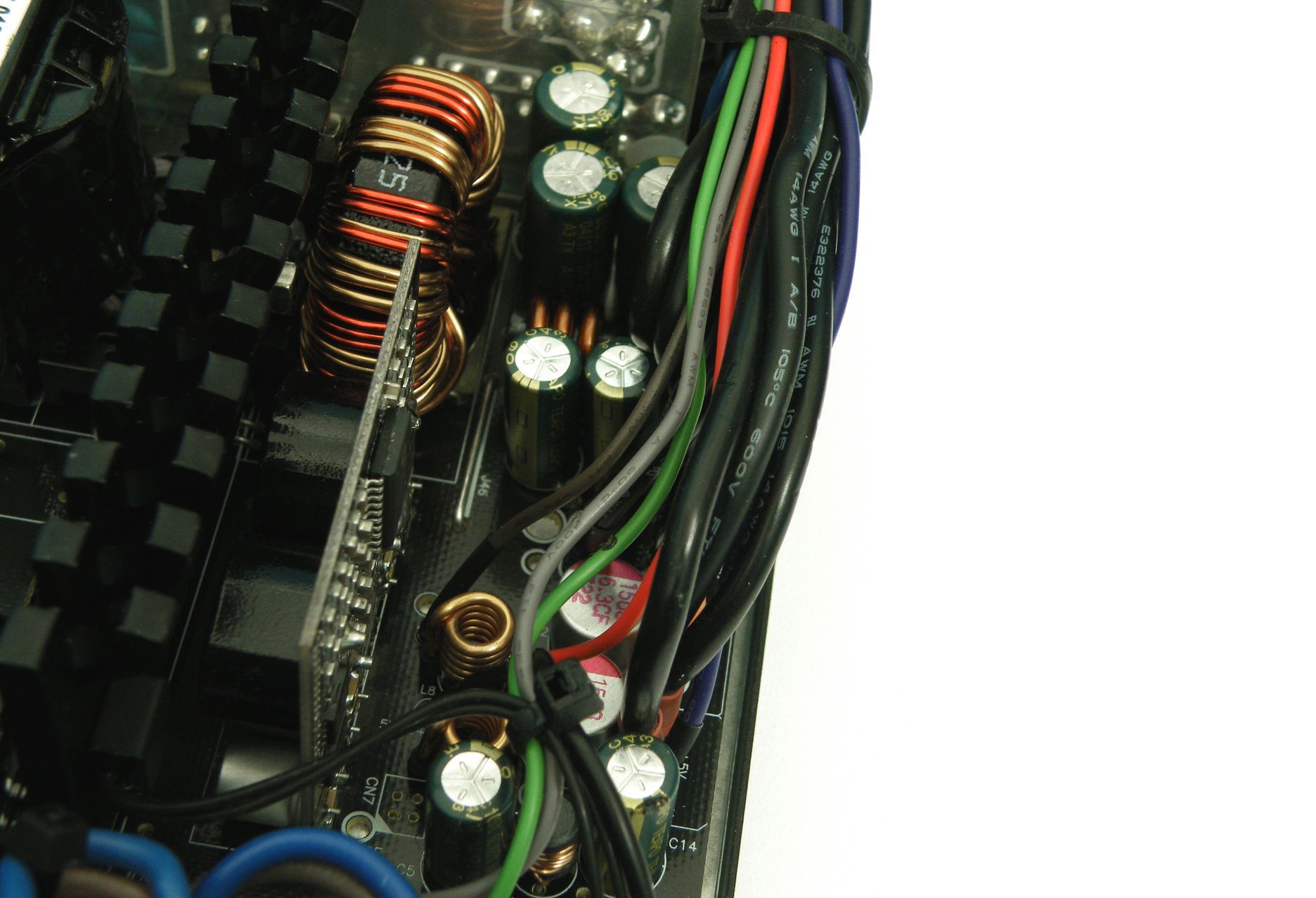

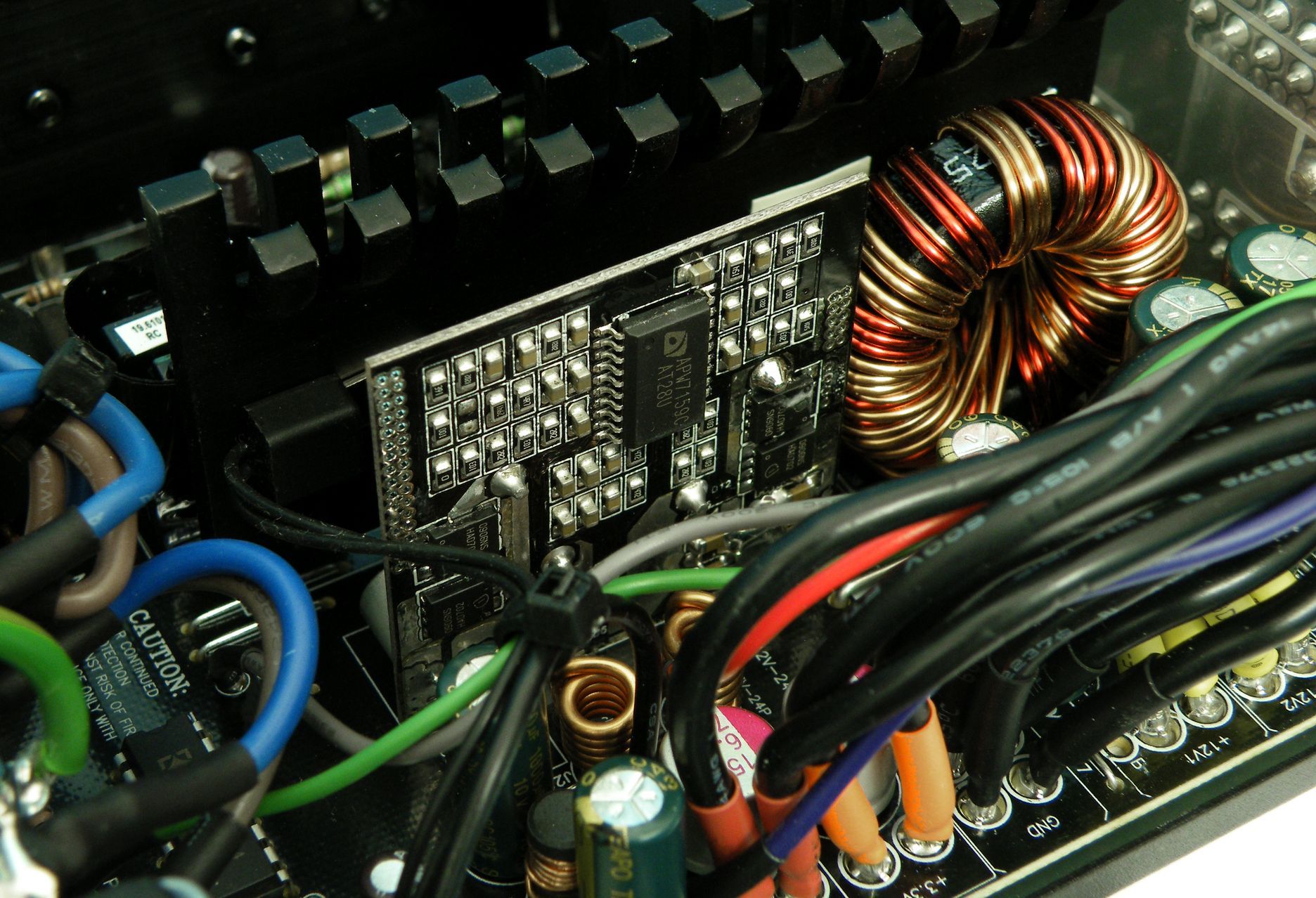

Za główną linię 12 V odpowiadają cztery tranzystory PFC Device Corporation PFR10L60CT (przymocowano je do sporego radiatora). Z kolei tranzystory odpowiedzialne za linie 3,3 i 5 V (4x Infineon 0906NS) przeniesiono na dodatkową płytkę drukowaną, a całością zarządza kontroler Anpec APW7159C.

Za filtrowanie napięć wyjściowych głównie odpowiadają kondensatory marki Teapo certyfikowane do pracy w temperaturze do 105 stopni Celsjusza. Tuż obok znalazł się również scalak SITI PS224, który ma za zadanie zabezpieczać szynę 12 V przed zbyt wysokim prądem (OCP).

Panel do wpięcia modularnych wiązek podłączono grubszymi przewodami o przekroju AWG14, a na laminacie dodatkowo umieszczono kondensatory filtrujące napięcia wyjściowe.

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5 6600" opis="Intel Core i5-6600 zalicza się do jednych z najwydajniejszych procesorów Intel Skylake. Do chłodzenia wykorzystaliśmy referencyjny cooler."]

[kontrolka produkt=msi-z170a-tomahawk typ=top10new tytul="MSI Z170A Tomahawk" opis="MSI Z170A Tomahawk to płyta główna pod LGA 1151, która została zaprojektowana głównie z myślą o graczach i entuzjastach. Podstawa naszej platformy testowej zasilaczy."]

[kontrolka produkt=asus-radeon-r9-290 typ=top10new tytul="ASUS Radeon R9 290 DirectCU II OC" opis="Karta graficzna ASUS Radeon R9 290 DirectCU II OC może nie zalicza się do najnowszych modeli, ale charakteryzuje się dużym poborem energii elektrycznej, więc świetnie nadaje się do obciążania zasilaczy."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="2-kanałowy zestaw nowych pamięci DDR4 (w naszej platformie pracują z częstotliwością nominalną kontrolera pamięci - 2133 MHz)."]

[kontrolka produkt=wd-blue-320-gb typ=top10new tytul="WD Caviar Blue 320 GB (WD3200AAKS)" opis="WD Caviar Blue 320 GB to dysk systemowy, który wykorzystujemy w naszej platformie testowej od dawna."]

[kontrolka produkt=chieftec-proton-bdf-650c typ=top10new tytul="Chieftec Proton BDF-650C 650 W" opis="Testowany przez nas zasilacz - model ten odznacza się całkiem wysoką sprawnością energetyczną i modularnym okablowaniem, a przy tym jest dostępny w konkurencyjnej cenie."]

[kontrolka produkt=microsoft-windows-8-1-64-bit-o typ=top10new tytul="Microsoft Windows 8.1 64 bit " opis="Nasza konfiguracja sprzętowa działa pod obsługą systemu operacyjnego Windows 8.1 64-bit"]

• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

Wyniki poboru energii elektrycznej były łatwe do przewidzenia - Chieftec Proton BDF-650C plasuje się pod koniec stawki między innymi modelami z certyfikatem sprawności 80 PLUS Bronze.

Podobnie wygląda kwestia poboru mocy przy maksymalnym obciążeniu procesora i/lub karty graficznej. Zasilacz raczej plasuje się pośród innych modeli o sprawności 80 PLUS Bronze.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Co prawda napięcia na liniach są lekko zawyżone, ale jak na tę klasę zasilacza są całkiem stabilne. Widać zatem, że technologia DC-DC przyniosła wymierne korzyści.

Firma Chieftec ma w swojej ofercie całą gamę zasilaczy komputerowych, a modele Proton z pewnością należą do tych bardziej udanych konstrukcji. Przetestowany przez nas model wyróżnia się dobrą jakością wykonania, dobrymi parametrami, a przy tym został korzystnie wyceniony. Nie ma jednak róży bez kolców – w tym przypadku jest to krótka, 2-letnia gwarancja producenta.

Proton BDF-650C oferuje moc 650 W, więc sprawdzi się w nowoczesnych komputerach z wydajnym procesorem i jedną mocniejszą lub dwoma średniej klasy kartami graficznymi. Głównym atutem jest tutaj całkowicie modularne okablowanie, które nie tylko ułatwi składanie zestawu, ale też usprawni cyrkulację powietrza wewnątrz obudowy. Niektórym może jednak brakować dodatkowych wtyczek MOLEX (do dyspozycji oddano tylko trzy wtyki).

Sprawność zasilacza potwierdzono certyfikatem 80 PLUS Bronze, co ma odzwierciedlenie w nieco wyższym zapotrzebowaniu na energię elektryczną względem lepszych (ale też droższych) modeli z certyfikatem 80 PLUS Silver, Gold czy nawet Platinum. Co ważne, producent zastosował całkiem niezłą konstrukcją opartą o topologię DC-DC, więc możemy liczyć na stabilne napięcia wyjściowe. Na pochwałę zasługuje też duży, cichy wentylator.

Przetestowany przez nas model kosztuje około 320 złotych, a zatem jest jedną z najtańszych konstrukcji o takich parametrach. Szkoda tylko, że producent udziela na produkt krótkiej, 2-letniej gwarancji, bo mielibyśmy do czynienia z konstrukcją naprawdę godną polecenia.

• płaskie, całkowicie modularne okablowanie
• cicha praca wentylatora
• dobra jakość wykonania
• komplet zabezpieczeń
• stabilne napięcia wyjściowe


• nie zaszkodziłoby dodać 2-3 dodatkowych wtyczek MOLEX
• tylko 2 lata gwarancji
