Chieftec Uni UC-02B - test taniej obudowy z zasilaczem

Firma Chieftec głównie jest kojarzona z zasilaczami, ale w jej ofercie można również znaleźć obudowy komputerowe - zwykle są to konstrukcje przeznaczone pod zestawy domowe i biurowe, które wyróżniają się atrakcyjną ceną.

Teoretycznie też tak powinno być w przypadku najnowszego przedstawiciela serii Uni – mowa o modelu Uni UC-02B, który swoją premierę miał pod koniec ubiegłego roku. Obudowa w końcu trafiła do naszej redakcji i postanowiliśmy sprawdzić czy spełni oczekiwania docelowej grupy odbiorców.

• Stonowane wzornictwo
• Kompaktowe rozmiary
• Możliwość instalacji standardowej płyty ATX
• W zestawie zasilacz o mocy 350 W
• Atrakcyjna cena

Chieftec Uni UC-02B został utrzymany w stonowanej stylistyce i ma całkiem kompaktowe rozmiary jak na konstrukcję mogącą pomieścić standardową płytę główną ATX - niewątpliwie jest to obudowa, która może się podobać. Jeżeli dodamy do tego atrakcyjną cenę (ta wynosi około 220 złotych), to otrzymujemy interesującą propozycję pod niedrogi komputer do mniej wymagających zastosowań.

Na kolejnych stronach przyjrzymy się obudowie z bliska i skontrolujemy, jak wypadają temperatury podzespołów. Sprawdzimy też dołączany w zestawie zasilacz.

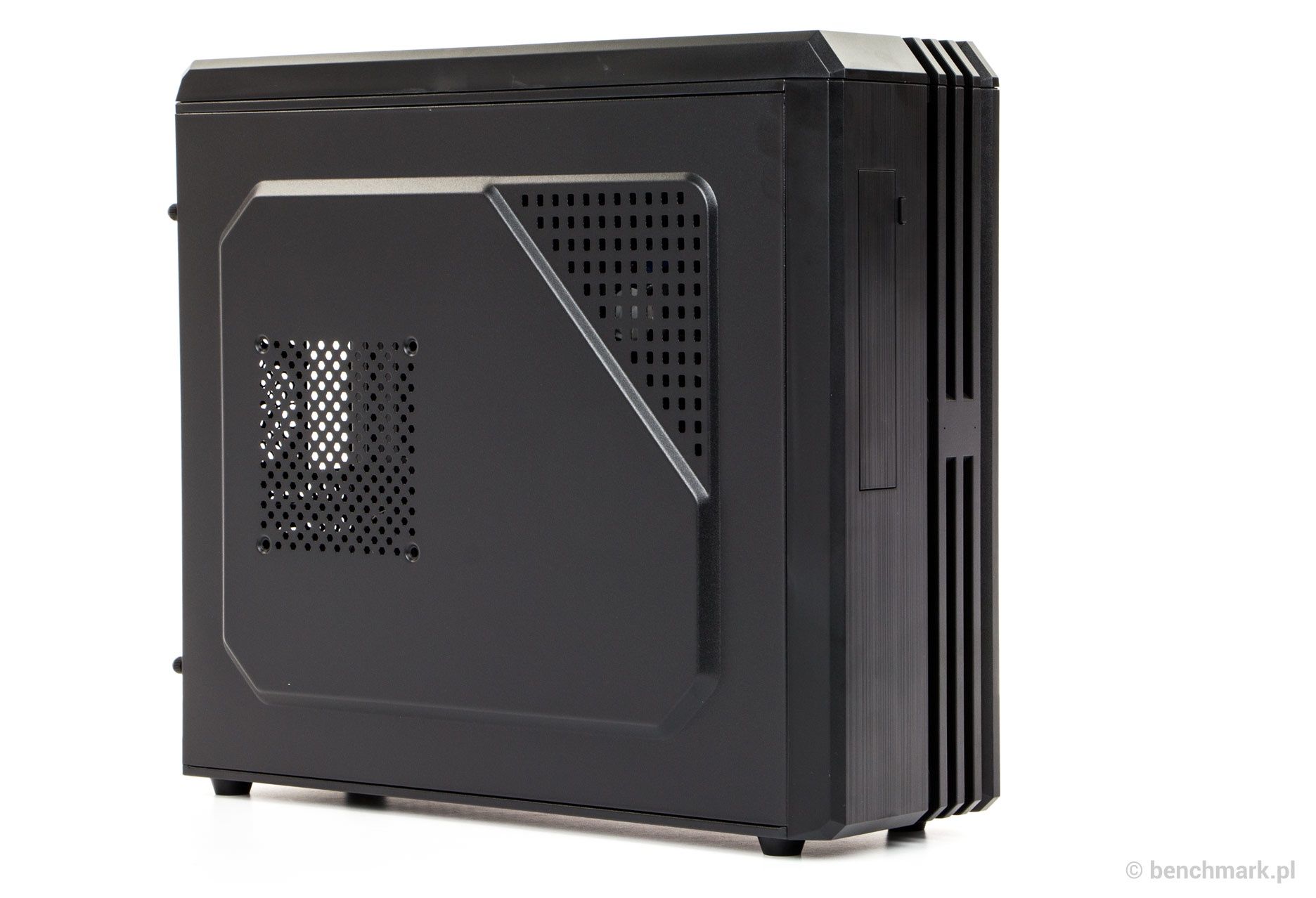

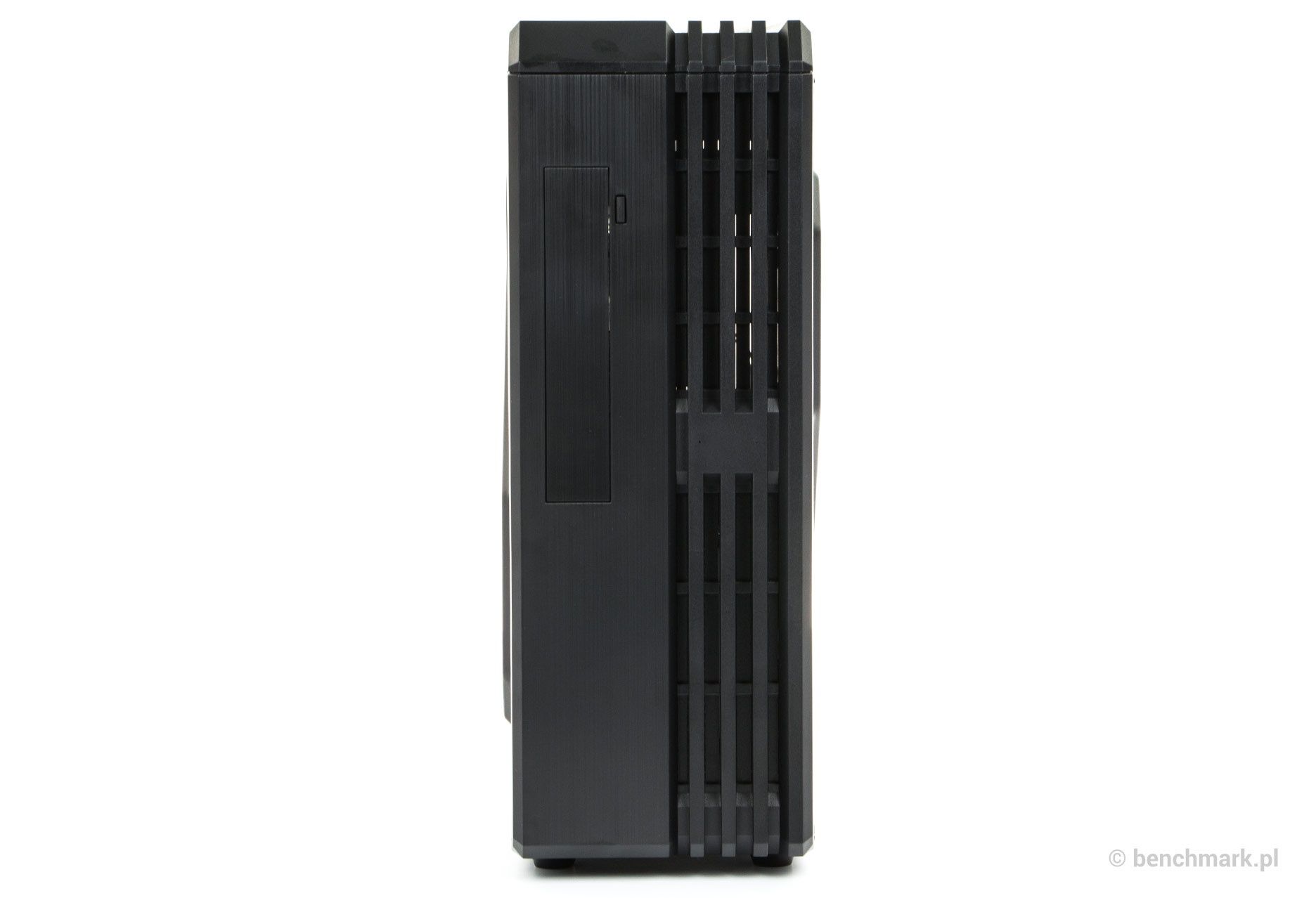

Obudowa została utrzymana stonowanej stylistyce, więc powinna się wkomponować do eleganckich wnętrz salonu czy biura. Na szczególną uwagę zasługuje tutaj przedni i górny panel, który co prawda został wykonany z plastiku, ale wystylizowano go na szczotkowane aluminium.

Co ważne, model Uni UC-02B można ustawić w dwóch pozycjach – pionowo jako smukłą i nie za wysoką obudowę typu tower lub poziomo jako obudowę typu desktop.

Z przodu znalazły się diody informujące o aktywności komputera i dysku twardego oraz uchylana zaślepka na tackę wspomnianego napędu optycznego – niestety nie została ona najlepiej zaprojektowana, przez co w niektórych przypadkach mogą pojawić się problemy z jej blokowaniem.

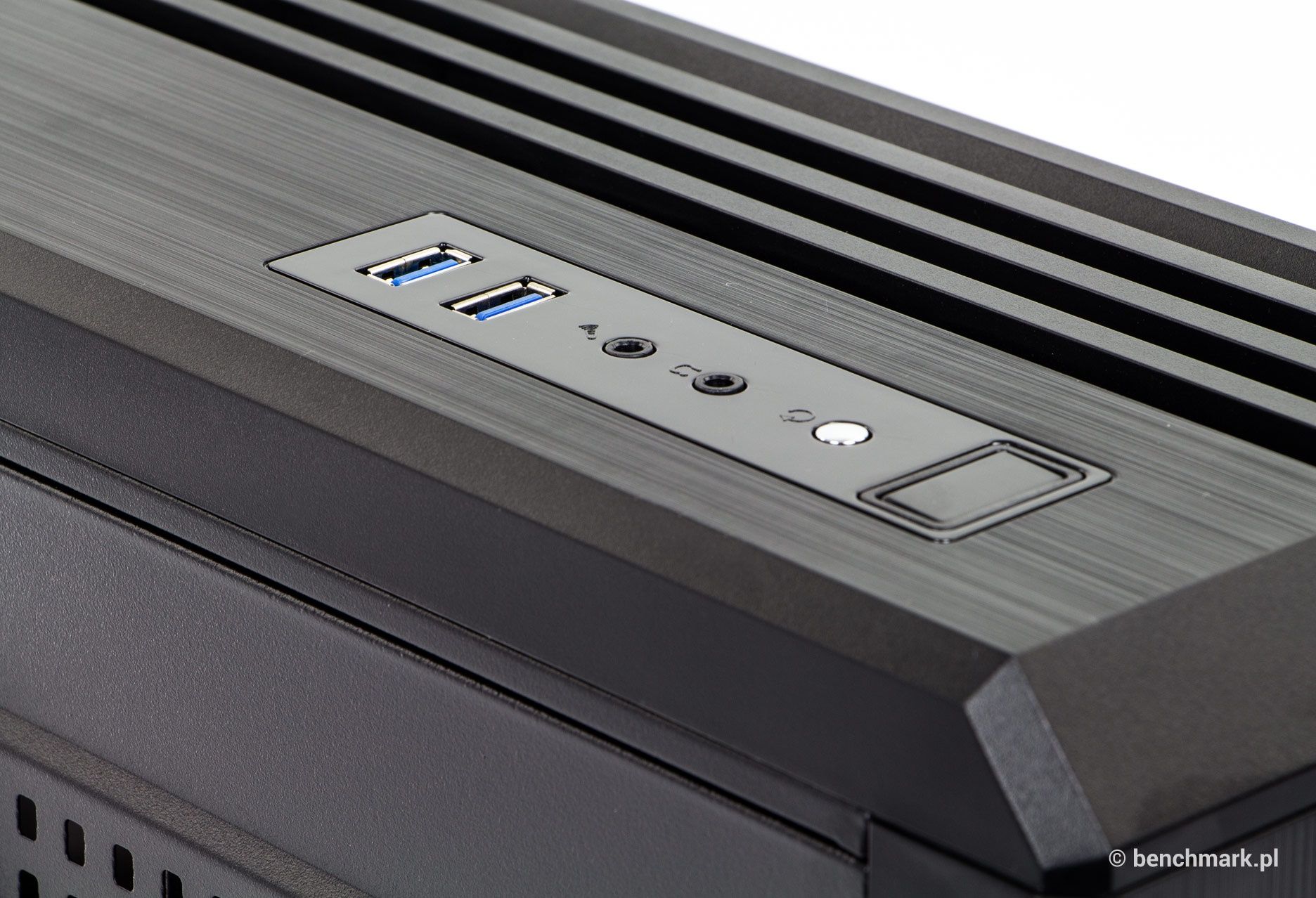

U góry wyprowadzono dwa porty USB 3.0 podłączane bezpośrednio do pinowego złącza na płycie głównej, wejście i wyjście minijack oraz dwa przyciski – większy do włączania komputera oraz mniejszy do jego restartowania. Jesteśmy w lekkim szoku, bo dotychczas projektanci Chiefteca chyba nie wiedzieli o istnieniu resetu :-)

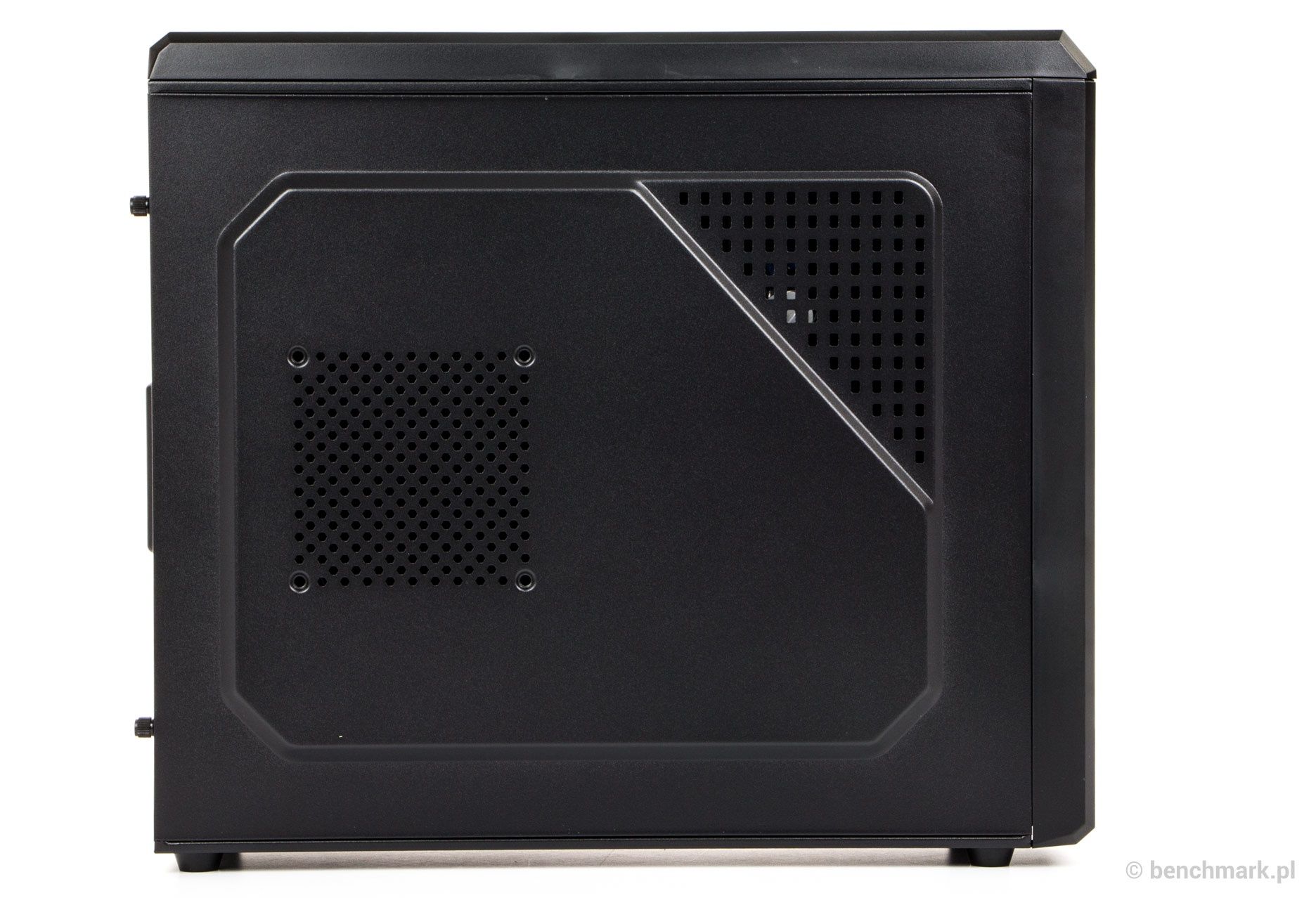

Boczne ścianki wykonano z niezbyt grubej, lakierowanej blachy – producent zastosował tutaj jednak przetłoczenie, które usztywnia ich konstrukcję i nieco zwiększa ilość dostępnego miejsca wewnątrz obudowy. Na lewym boku dodatkowo można zainstalować 120-milimetrowy wentylator.

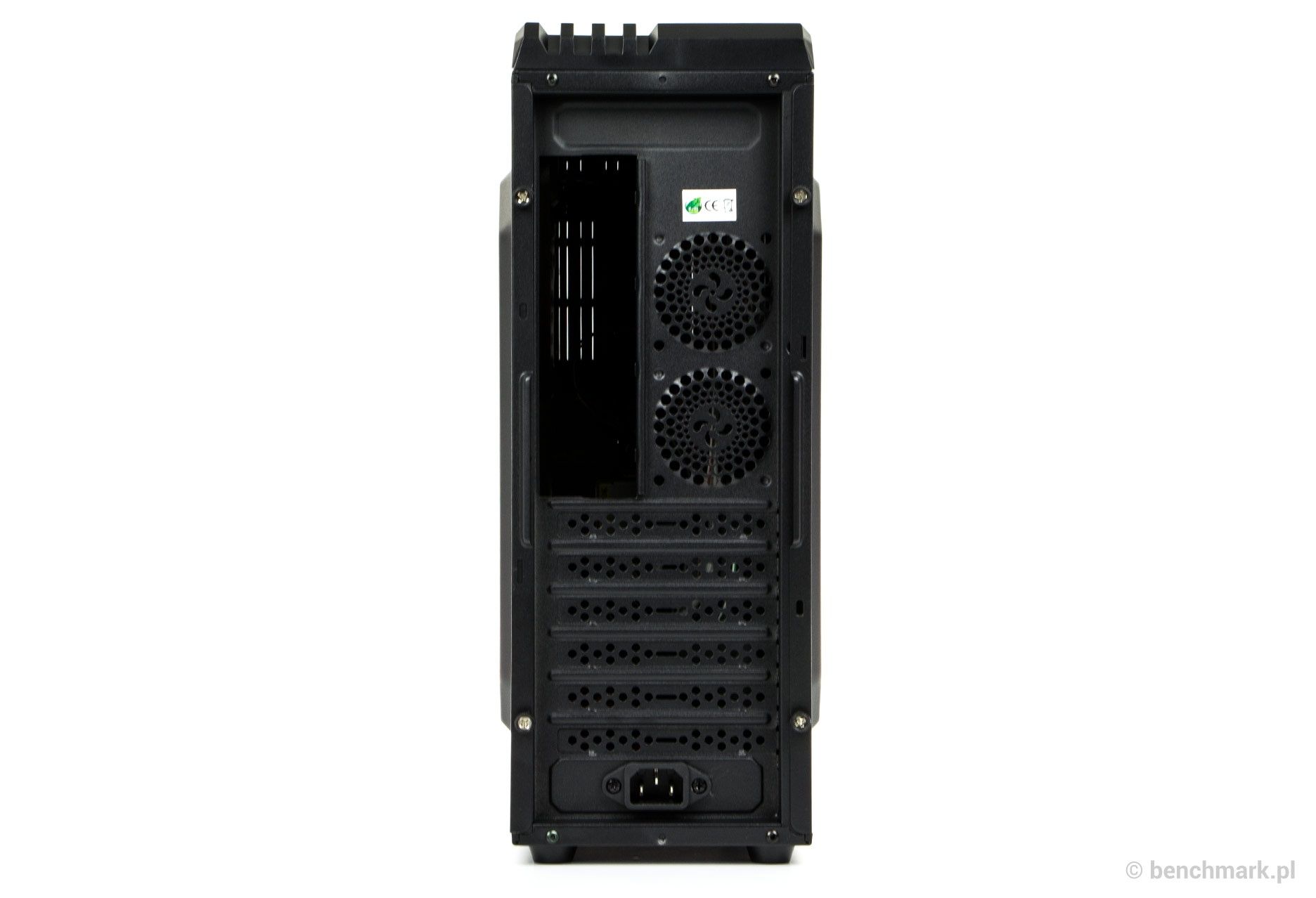

Obudowa jest naprawdę smukła i najlepiej widać to po zerknięciu na jej tył  – zmieścił się tutaj tylko podłużny otwór na tylny panel płyty głównej, dwa otwory do montażu wentylatorków o średnicy 60 mm oraz... sześć wyłamywalnych zaślepek dla kart rozszerzeń. Dlaczego sześć a nie siedem jak to bywa w tradycyjnych obudowach Midi Tower? Ano dlatego, że ostatnie miejsce zaadaptowano do podłączenia zasilania i dlatego też nie uświadczymy tutaj otworu na zasilacz, ale o tym trochę później.

W pozycji pionowej obudowa spoczywa na czterech plastikowych nóżkach, które niestety nie gwarantują ani dobrej przyczepności ani też nie tłumią drgań. Jeżeli jednak zdecydowalibyśmy na położenie komputera, to wtedy musimy wykorzystać dodawane w zestawie, przylepiane podkładki piankowe – i tak się składa, że one zdecydowanie lepiej sprawdzają się w roli nóżek.

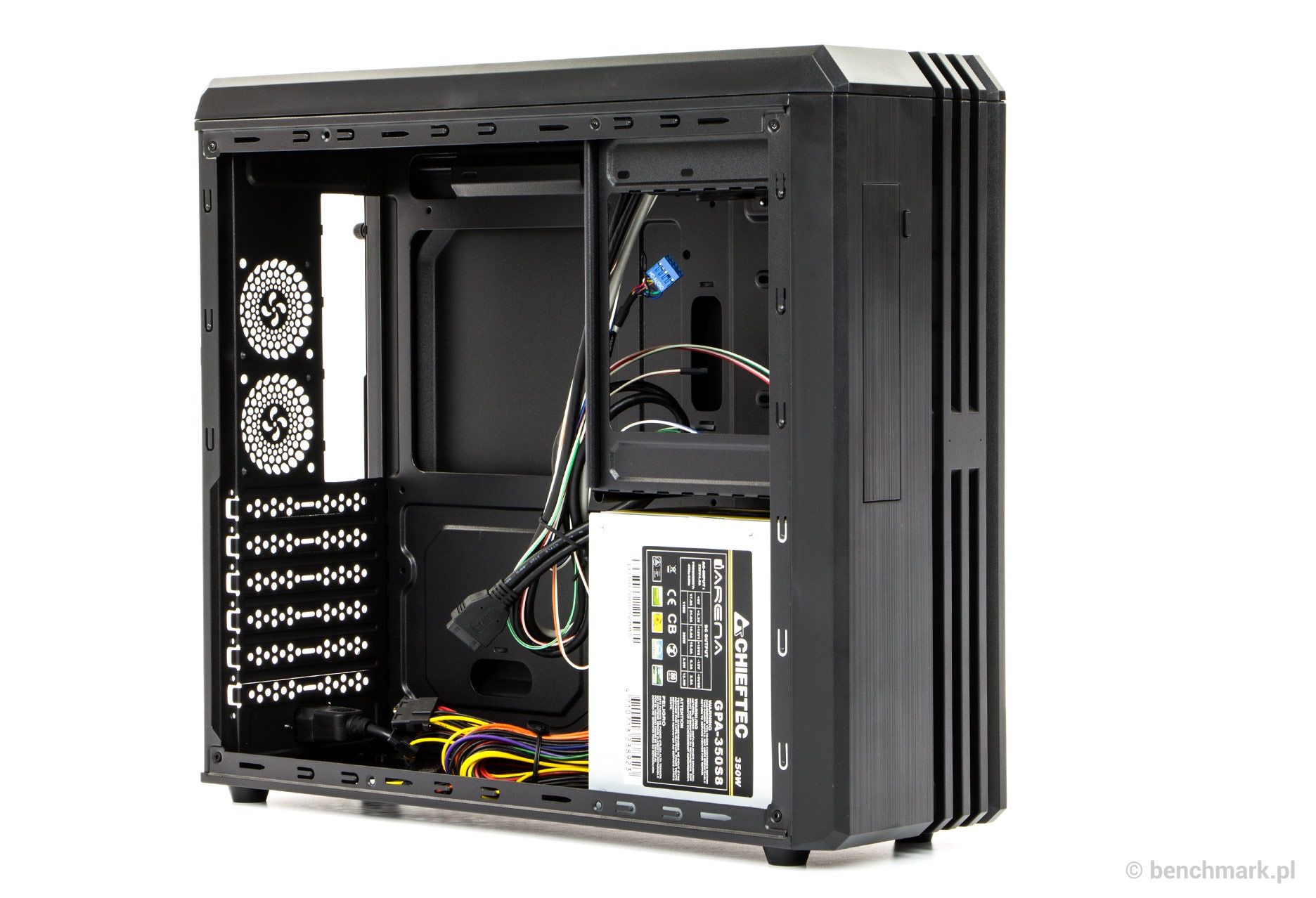

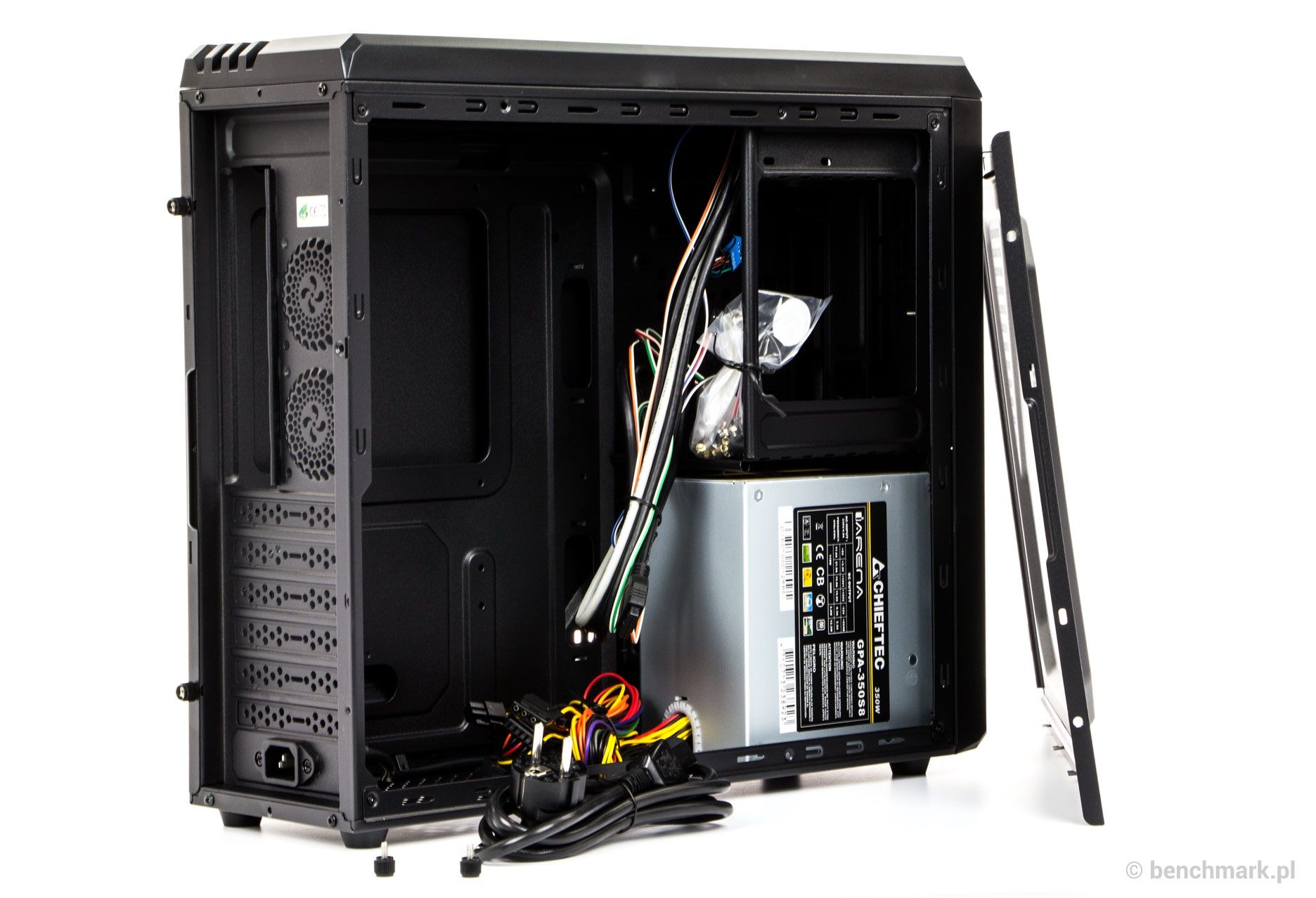

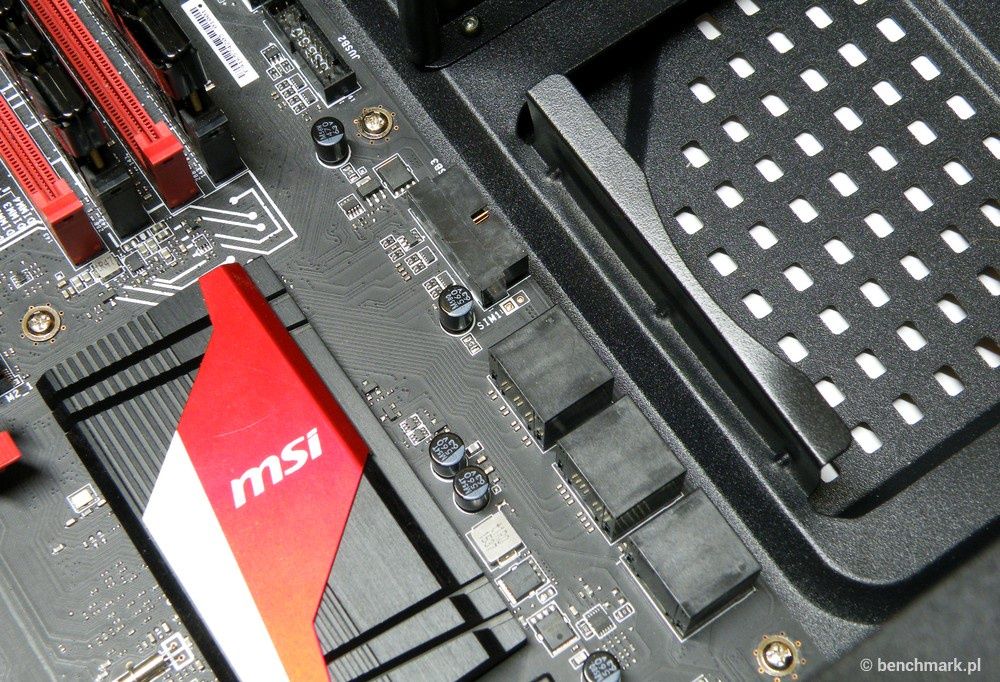

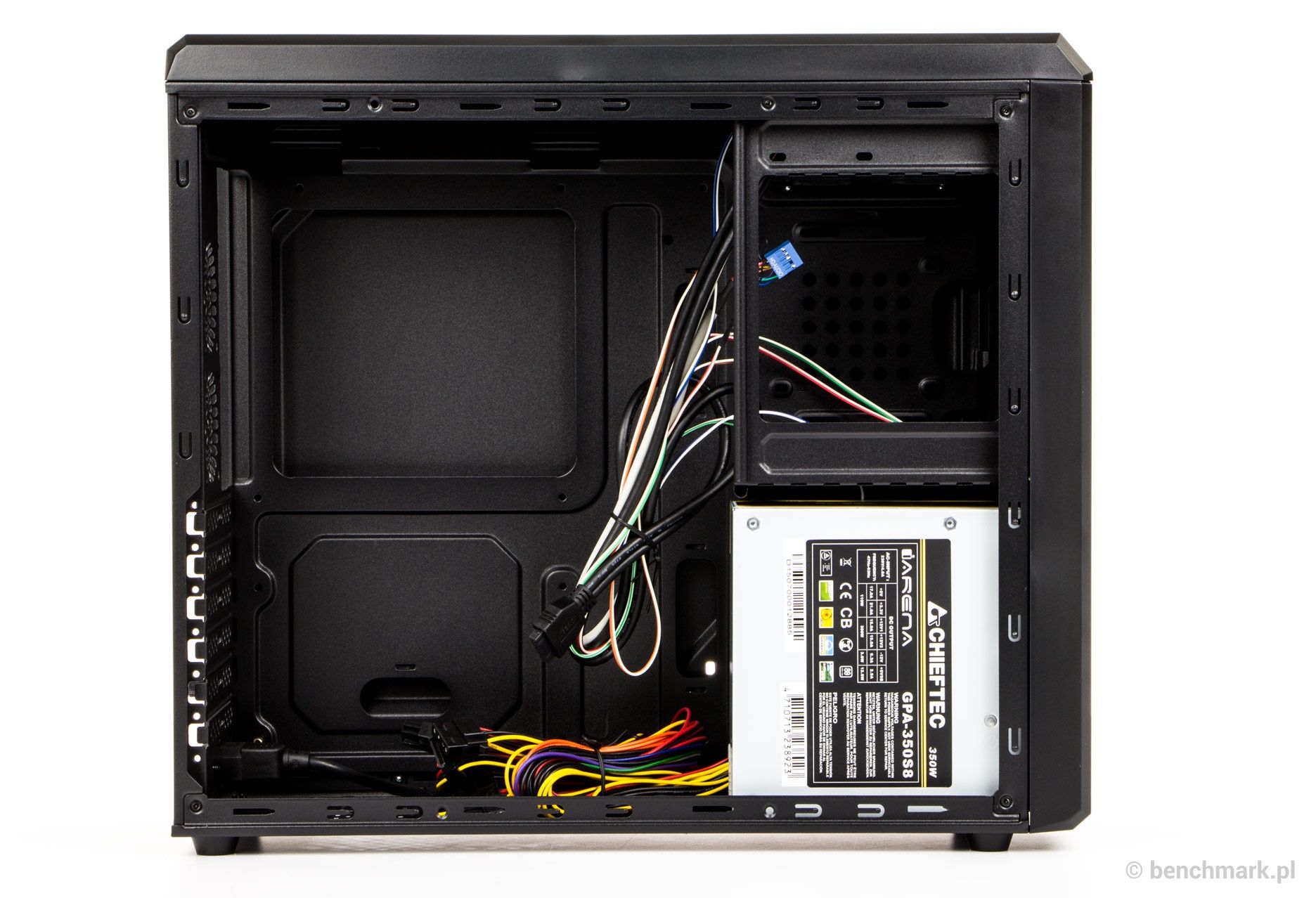

Wnętrze obudowy nie jest zbyt przestronne, ale zmieści się tutaj płyta główna formatu ATX – przynajmniej teoretycznie, bo przez wspornik dla zasilacza może być problem z podłączeniem wtyczek do poziomych gniazd ulokowanych w lewym dolnym rogu laminatu (czyli zwykle SATA i USB 3.0). Teoretycznie mamy tutaj otwory do przewleczenia okablowania, ale sprawdzą się one tylko przy węższych płytach, bo standardowe modele po prostu je zasłaniają. Kolejne niedopatrzenie ze strony projektantów.

Dla kart rozszerzeń udostępniono tylko sześć slotów i znowu ze względu na zasilacz nie zmieszczą się tutaj zbyt długie konstrukcje – maksymalnie mogą one mieć 250 mm długości, więc o wydajniejszych kartach graficznych można zapomnieć.

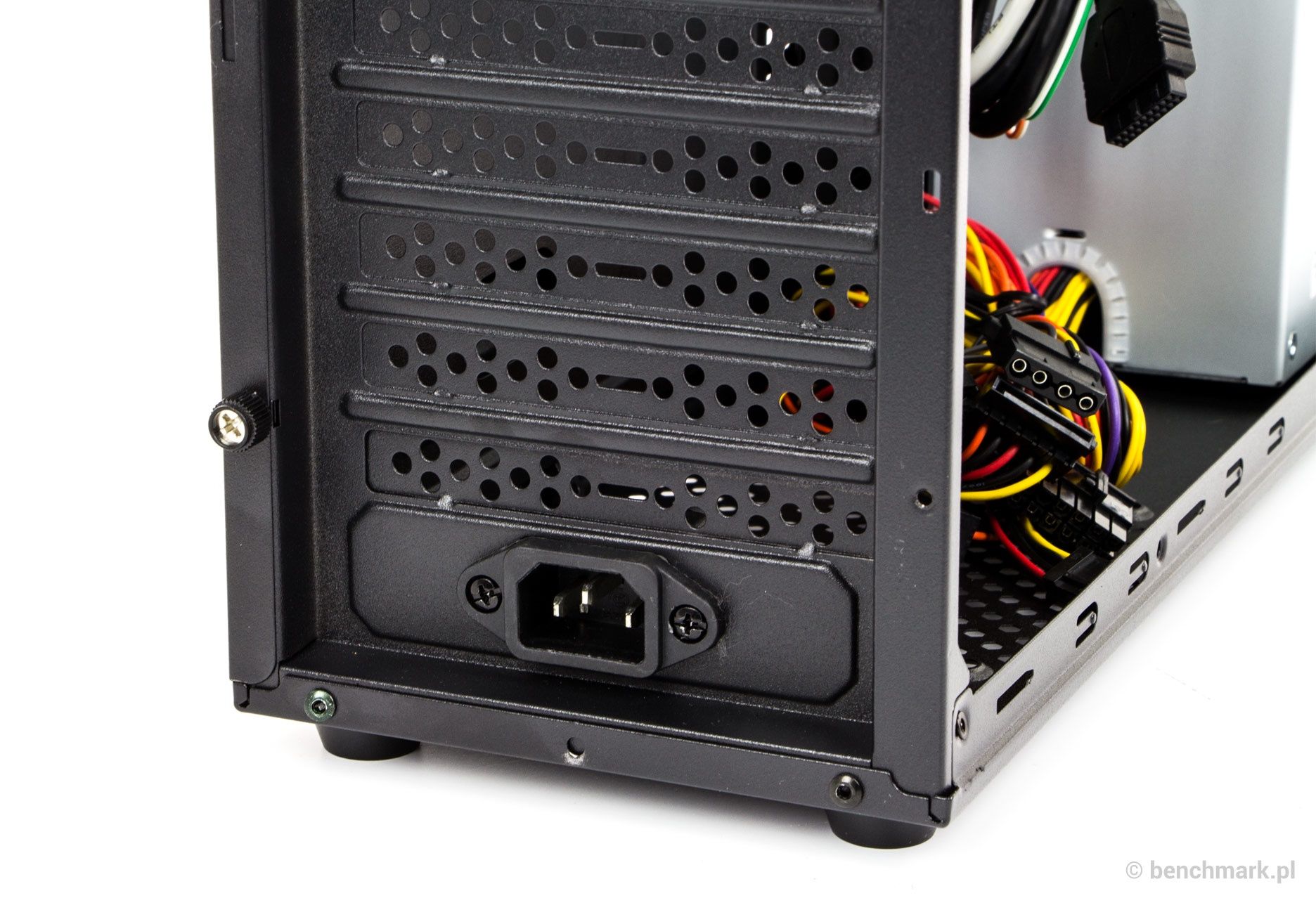

No właśnie, zasilacz montowany jest w przedniej części obudowy i konieczne jest tutaj zdjęcie przedniego panelu. Na tył wyprowadzono tylko złącze zasilające – tak, to właśnie ono „okupuje” siódme miejsce dla karty rozszerzeń. Szkoda, bo w przypadku płyt głównych ATX tracimy część dostępnej funkcjonalności.

Oprócz tego producent przewidział jedną zatokę 5,25 cala na napęd optyczny oraz łącznie cztery dla dysków – na górnej i dolnej ściance znalazło się miejsce do przykręcenia nośnika 2,5 cala, pod napędem można umieścić dysk 2,5 lub 3,5 cala (w pozycji stojącej będzie on obrócony pod kątem 90 stopni), natomiast pod górną ścianką można zainstalować dysk 3,5 cala (w pozycji leżącej to z kolei on będzie obrócony pod kątem 90 stopni). Szkoda, że miejsca na tradycyjne "twardziele" nie są w żaden sposób amortyzowane, co może powodować przenoszenie drgań.

Możliwości chłodzenia obudowy nie wyglądają zbyt dobrze, bo standardowe wyposażenie nie obejmuje żadnego wentylatora. W razie potrzeby można jednak zainstalować dwa 60-milimetrowe wentylatorki na tylnej ściance oraz po jednym 120-milimetrowym u góry, na dole i z boku (dwa pierwsze zamiennie z 2,5-calowymi nośnikam). Z kolei na procesorze zmieści się niezbyt wysokie chłodzenie (maksymalnie 120 mm). Szkoda, że zapomniano o filtrach przeciwkurzowych.

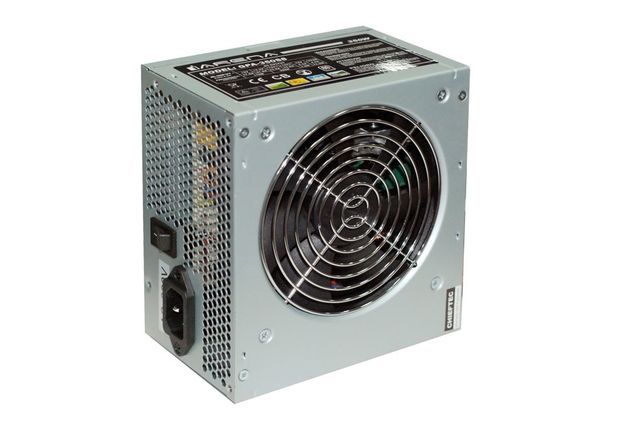

Obudowa standardowo dostarczana jest z zasilaczem, więc przy okazji postanowiliśmy mu się przyjrzeć trochę bliżej – jest to model Chieftec iArena GPA-350S8, który występuje w normalnej sprzedaży detalicznej.

Zasilacz charakteryzuje się obciążalnością 350 W, ale na dwie główne, symetryczne linie 12 V przypada już tylko 300 W. Sprawność energetyczna przy napięciu wejściowym 230 V podobno przekracza 80%, aczkolwiek ze względu na cięcie kosztów nie potwierdzono jej oficjalnym certyfikatem 80 PLUS.

Do chłodzenia jednostki wykorzystano 120-milimetrowy wentylator Yate Loon D12SM-12, który schowano pod drucianym grillem. Model ten został wyposażony w łożysko ślizgowe i może się obracać z prędkością do 1650 RPM (jest ona automatycznie regulowana w zależności od temperatury komponentów).

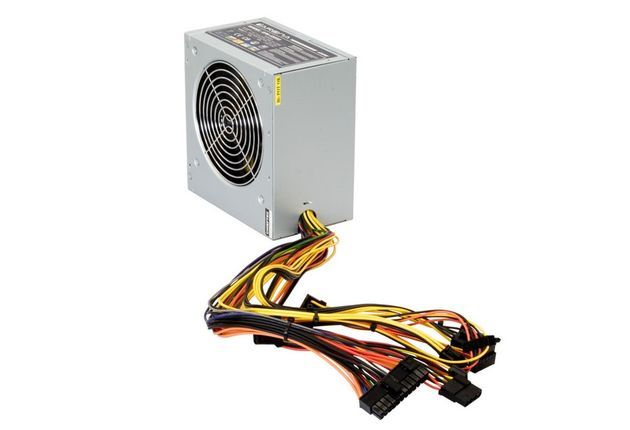

Okablowanie zostało przymocowane na stałe – wprawdzie poszczególne przewody spięto opaskami zaciskowymi, ale kolorowe wiązki nie wyglądają zbyt estetycznie i przydałoby się zastosować tutaj nylonowy oplot. Do dyspozycji oddano następujące wtyczki zasilające:

• ATX12V 20+4 pin - długość: 35 cm
• EPS12V 4 pin - długość: 35 cm
• 3x SATA – długość: 35 + 10 + 10 cm
• 2x MOLEX + FDD – długość: 35 + 10 + 10 cm

Okablowanie jest bardzo krótkie, a dostępne wtyczki nie pozwolą na zasilenie zbyt rozbudowanej konfiguracji sprzętowej. Cóż, o karcie graficznej wymagającej podpięcia dodatkowego zasilania raczej możemy zapomnieć (chyba, że zastosujemy przejściówkę).

Nad bezpieczeństwem jednostki czuwa podstawowy komplet zabezpieczeń: przed zbyt niskim napięciem (UVP), nadnapięciowe (OVP), przeciwzwarciowe (SCP) oraz przeciwprzeciążeniowe (OPP).

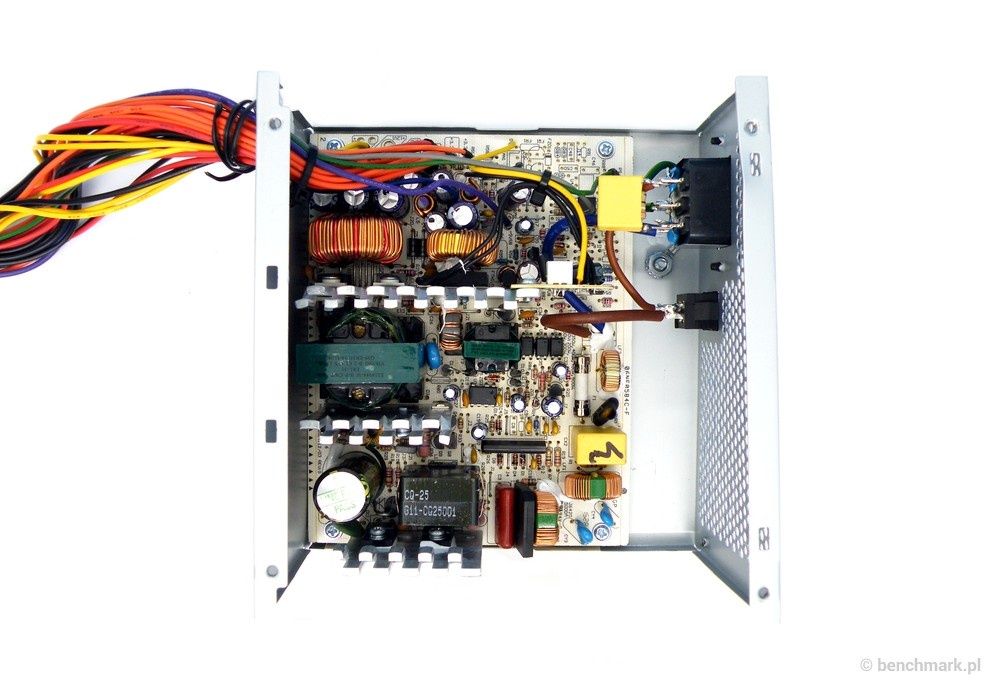

Zasilacz został zaprojektowany przez firmę Channel Well Technology, która ma na swoim koncie całkiem sporo jednostek z oferty Chiefteca. Producent zastosował tutaj konstrukcję wykorzystującą grupową regulację napięć, więc siłą rzeczy nie powinniśmy oczekiwać stabilnych napięć wyjściowych.

Główny kondensator wyprodukowała firma Jun Fu - jest to model z serii HM o napięciu 400 V, pojemności 150 µF i wytrzymałości do 105 stopni Celsjusza. Z kolei po stronie pierwotnej znalazły się głównie kondensatory firm Jun Fu i Su'scon certyfikowane do pracy w temperaturze do 105 stopni Celsjusza.

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5-6600" opis="Intel Core i5-6600 to mózg naszej platformy testowej obudów - za jego chodzenie odpowiada referencyjny cooler."]

[kontrolka produkt=msi-z170a-tomahawk typ=top10new tytul="MSI Z170A Tomahawk" opis="Płyta główna pod LGA 1151 dedykowana graczom - podstawa naszej platformy testowej obudów komputerowych typu tower."]

[kontrolka produkt=intel-hd-530 typ=top10new tytul="Intel HD 530" opis="Testy przeprowadziliśmy w dwóch trybach - w konfiguracji bez karty graficznej za wyświetlanie obrazu odpowiadał układ graficzny zintegrowany w procesorze."]

[kontrolka produkt=gigabyte-geforce-gtx-950-xtreme typ=top10new tytul="Gigabyte GeForce GTX 950 Xtreme Gaming" opis="W drugiej konfiguracji dodaliśmy kartę graficzną GeForce GTX 950 w autorskim wydaniu Xtreme Gaming."]

[kontrolka produkt=g-skill-ripjaws-v-ddr4-2x-8-gb-3200-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="2-kanałowy zestaw pamięci DDR4 (w naszej konfiguracji pracuje z taktowaniem obniżonym do 2133 MHz)."]

[kontrolka produkt=radeon-r7-ssd-240-gb typ=top10new tytul="AMD Radeon R7 SSD 240 GB" opis="AMD Radeon R7 SSD 240 GB to dysk systemowy, na którym przy okazji sprawdziliśmy sposób instalacji 2,5-calowych nośników."]

[kontrolka produkt=wd-blue-320-gb typ=top10new tytul="WD Caviar Blue 320 GB (WD3200AAKS)" opis="WD Caviar Blue 320 GB posłużył nam do przetestowania sposobu montażu 3,5-calowych dysków twardych."]

[kontrolka produkt=chieftec-gpa-350s8 typ=top10new tytul="Chieftec GPA-350S8" opis="Za zasilanie komponentów odpowiada jednostka dostarczana razem z obudową - Chieftec GPA-350S8, który zalicza się do ekonomicznych modeli dla podstawowych konfiguracji sprzętowych."]

[kontrolka produkt=high-power-element-bronze-500-w typ=top10new tytul="High Power Element Bronze 500 W" opis="W konfiguracji z kartą graficzną zmieniliśmy zasilacz na model High Power Element Bronze 500 W."]

[kontrolka produkt=microsoft-windows-8-1-64-bit-o typ=top10new tytul="Microsoft Windows 8.1 64 bit " opis="Nasza platforma testowa działa pod obsługą systemu operacyjnego Windows 8.1 64-bit"]

• Sterowniki graficzne: Intel Graphics Driver 15.40.25.4463
• Sterowniki graficzne: GeForce Game Ready Driver 368.39  WHQL
• Odczyt temperatur: HWMonitor 1.29

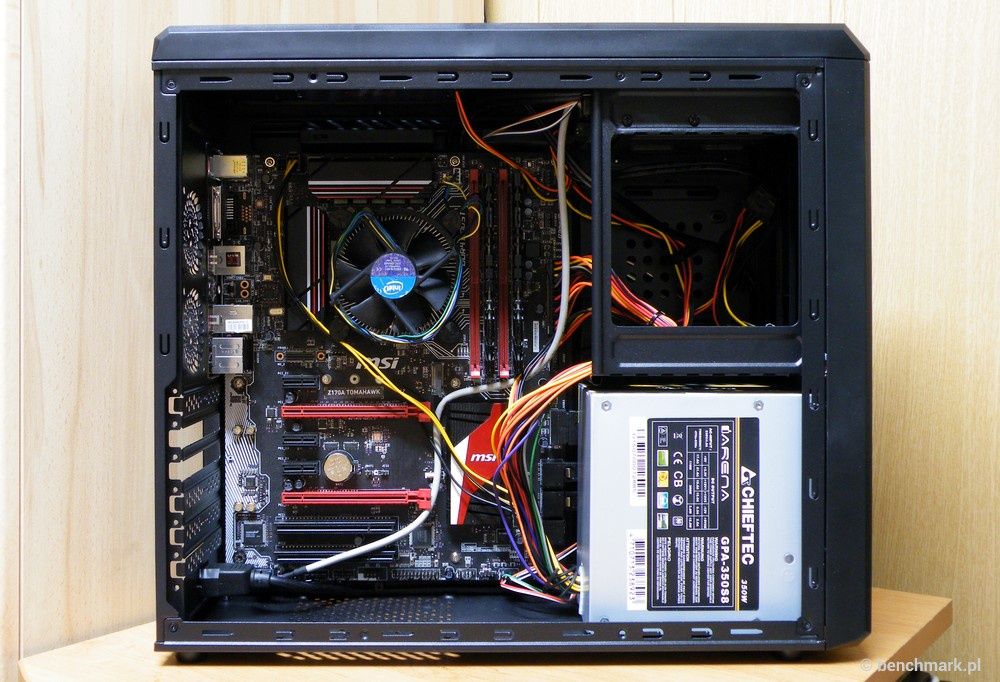

Montaż podzespołów niestety nie należał do najłatwiejszych. Wnętrze UC-02B nie jest zbyt przestronne, a na dodatek producent miejscami źle przemyślał konstrukcję – dobrze byłoby mieć więc dłonie 5-latka i cierpliwość tybetańskiego mnicha (nie odwrotnie!) :-)

Podstawowym problemem jest gęste, nietypowe upakowanie podzespołów, co też bardzo utrudnia składanie komputera. Przykładowo, aby zamontować napęd, najpierw musimy wymontować zasilacz, natomiast do montażu dysków wymagane jest zdjęcie przedniego i górnego panelu.

System aranżacji okablowania został słabo przemyślany, a na dodatek sprawę komplikują bardzo krótkie wiązki w dodawanym zasilaczu (o poprowadzeniu przewodów pod tacką możemy zapomnieć). Nie obyło się też bez drobnej modyfikacji konstrukcji obudowy – tak jak podejrzewaliśmy, wspornik zasilacza blokował gniazda SATA i USB, więc musieliśmy go wygiąć.

Testy temperatury podzespołów przeprowadziliśmy w dwóch konfiguracjach: z domyślnym zasilaczem Chieftec iArena GPA-350S8 i bez karty graficznej oraz z zasilaczem High Power Element Bronze 500 W i z kartą graficzną Gigabyte GeForce GTX 950 Xtreme Gaming. Standardowe wyposażenie nie obejmuje wentylatorów, więc też w takim trybie sprawdzaliśmy temperatury.

Komputer bez karty graficznej nie nagrzewał się zbyt mocno, niemniej jednak temperatury były ciut wyższe względem innych testowanych przez nas obudów (zwłaszcza dysku). Trochę wyższe temperatury odnotowaliśmy w konfiguracji z kartą graficzną (zwłaszcza płyty i ponownie dysku).

Model Chieftec Uni UC-02B należy rozpatrywać przede wszystkim w kategorii obudowy dla słabszych i tańszych komputerów – wprawdzie wymagania są tutaj dużo mniejsze względem konstrukcji przeznaczonych dla graczy czy entuzjastów, niemniej jednak dla nas jest ona co najwyżej poprawna.

Na pierwszy rzut oka obudowa prezentuje się naprawdę nieźle. Uni UC-02B ładnie wygląda, oferuje niezłą funkcjonalność, a w zestawie jest jeszcze dodawany zasilacz o mocy 350 W – wszystko to w naprawdę atrakcyjnej cenie. Jest to też dobra propozycja do budowy komputera biurowego lub multimedialnego, bo obudowę możemy postawić pionowo lub położyć poziomo.

Niestety czar pryska, gdy się już jej przyjrzymy z bliska. W środku nie ma zbyt wiele miejsca, co znacznie utrudnia montaż podzespołów, a na dodatek niezbyt przemyślana konstrukcja mocno ogranicza możliwości aranżacji okablowania (nawet jeżeli weźmiemy pod uwagę zastosowanie UC-02B – słabsze i mniej rozbudowane komputery). W zestawie nie znajdziemy ani jednego wentylatora, co z kolei negatywnie odbija się na temperaturach podzespołów. Brakuje też amortyzacji w miejscach na dyski twarde i filtrów przeciwkurzowych, a standardowe, plastikowe nóżki nie zapewniają zbyt dobrej przyczepności.

Do zasilacza też mamy kilka uwag - zastosowane komponenty są średniej jakości, a okablowanie jest wyjątkowo ubogie i krótkie (nawet jak na niewielką obudowę jaką jest Uni UC-02B). Nie ma co się oszukiwać, jest to ekonomiczna jednostka, która sprawdzi się wyłącznie ze słabszymi konfiguracjami ze zintegrowanym układem graficznym lub słabą kartą niewymagającą podpięcia dodatkowego zasilania.

Sytuacje ratuje jedynie cena, która obecni wynosi około 220 złotych, więc naprawdę niewiele jak na obudowę z zasilaczem. Gdyby producent zdecydował się poprawić niedociągnięcia, mielibyśmy do czynienia z całkiem ciekawą propozycją dla komputerów do mniej wymagających zastosowań.

• całkiem elegancki wygląd
• możliwość ustawienia w dwóch pozycjach
• dwa porty USB 3.0 na górnym panelu
• miejsce na płytę główną ATX
• w zestawie zasilacz o mocy 350 W (średniej jakości)
• atrakcyjna cena (jak na obudowę z zasilaczem)

• nieprzemyślana budowa
• brak wentylatorów w zestawie
• brak filtrów przeciwkurzowych
• nieamortyzowane miejsca dyski twarde
• plastikowe nóżki
• skomplikowany montaż podzespołów
• ograniczona aranżacja okablowania
• dosyć wysokie temperatury podzespołów
