Fractal Design Meshify C – premierowy test obudowy

Testujemy najnowszą obudowę firmy Fractal Design. Co w niej takiego wyjątkowego i kogo powinna zainteresować?

9 sierpnia 2017, 16:25

Fractal Design Meshify C

Fractal Design to jeden z najbardziej rozpoznawalnych producentów obudów komputerowych – do tej pory w jego ofercie dostępne były modele z pięciu głównych linii: Define, Core, Arc, Node i Focus. Poszczególne serie wyróżniają się innymi cechami, więc w zasadzie każdy może tutaj znaleźć coś dla siebie.

Producent nie spoczywa jednak na laurach, bo w jego ofercie pojawiła się kolejna linia obudów – Meshify, która ma wyróżniać się ciekawym wzornictwem, przemyślaną konstrukcją, a przy tym też dobrymi możliwościami wentylacji podzespołów. Tak się składa, że pierwszy jej przedstawiciel trafił do naszej redakcji. Poznajcie Meshify C.

Dlaczego warto zwrócić uwagę na obudowę Fractal Design Meshify C?

Ciekawa, stonowana stylistyka
Panel boczny z hartowanego, przyciemnianego szkła
Wysoka jakość wykonania
Dwa wentylatory w zestawie
Konstrukcja dostosowana do montażu chłodzenia cieczą
Filtry przeciwkurzowe
Usprawniony system aranżacji okablowania

Nowa obudowa charakteryzuje się ciekawą, nowoczesną stylistyką, a całość uzupełnia przeszklony bok z hartowanego, przyciemnianego szkła. Producent postawił na dwukomorową konstrukcję znaną z modeli Define C, więc możemy spodziewać się dobrych możliwości wentylacji podzespołów (wliczając w to możliwość instalacji chłodzenia cieczą). Obudowa Meshify C powinna u nas kosztować około 400 złotych.

Model	Fractal Design Define C TG	Fractal Design Meshify C (TG)
Typ	Midi Tower	Midi Tower
Materiały	Stal, tworzywa sztuczne, guma, szkło hartowane	Stal, tworzywa sztuczne, guma, szkło hartowane
Wymiary	210 x 453 x 413 mm	217 x 440 x 395 mm
Standard płyt głównych	mini-ITX, mATX, ATX	mini-ITX, mATX, ATX
Miejsca na napędy/panele	brak	brak
Miejsca na dyski 2,5 i 3,5 cala	3x 2,5 cala, 2x 2,5/3,5 cala	3x 2,5 cala, 2x 2,5/3,5 cala
Panel I/O	2x audio, 2x USB 3.0	2x audio, 2x USB 3.0
Miejsca na karty rozszerzeń	7x 315/335 mm	7x 315/335 mm
Miejsca na wentylatory	Przód: 3x 120 mm lub 2x 140 mm Góra: 2x 120 mm lub 2x 140 mm Tył: 1x 120 mm Dół: 1x 120 mm	Przód: 3x 120 mm lub 2x 140 mm Góra: 2x 120 mm lub 2x 140 mm Tył: 1x 120 mm Dół: 1x 120 mm
Fabrycznie zainstalowane wentylatory	Przód: 1x Dynamic X2 GP-12 Tył: 1x Dynamic X2 GP-12	Przód: 1x Dynamic X2 GP-12 Tył: 1x Dynamic X2 GP-12
Maksymalna wysokość chłodzenia CPU	172 mm	172 mm
Maksymalna długość zasilacza	175 mm	175 mm
Dodatkowe	Filtry przeciwkurzowe (z przodu, u góry i pod zasilaczem), wyciszenie (bok), szkło hartowane (bok)	Filtry przeciwkurzowe (z przodu, u góry i pod zasilaczem), szkło hartowane (bok)

Meshify C przypomina niedawno wydany model Define C TG. Na kolejnych stronach szerzej opiszemy jej wygląd i budowę, a także sprawdzimy w praktyce montaż podzespołów i wydajność fabrycznej wentylacji.

Z zewnątrz

Jak już wspomnieliśmy we wstępie, obudowa Fractal Design Meshify C bazuje na konstrukcji wcześniejszego modelu Fractal Design Define C TG. Producent podmienił przedni panel – zamiast eleganckiej, jednolitej ścianki, mamy do czynienia ze specjalnie wystylizowaną siatką mesh. Można powiedzieć, że całość prezentuje się trochę nowocześniej, aczkolwiek nadal mamy do czynienia ze stonowaną stylistyką, która jest charakterystyczna dla tego producenta.

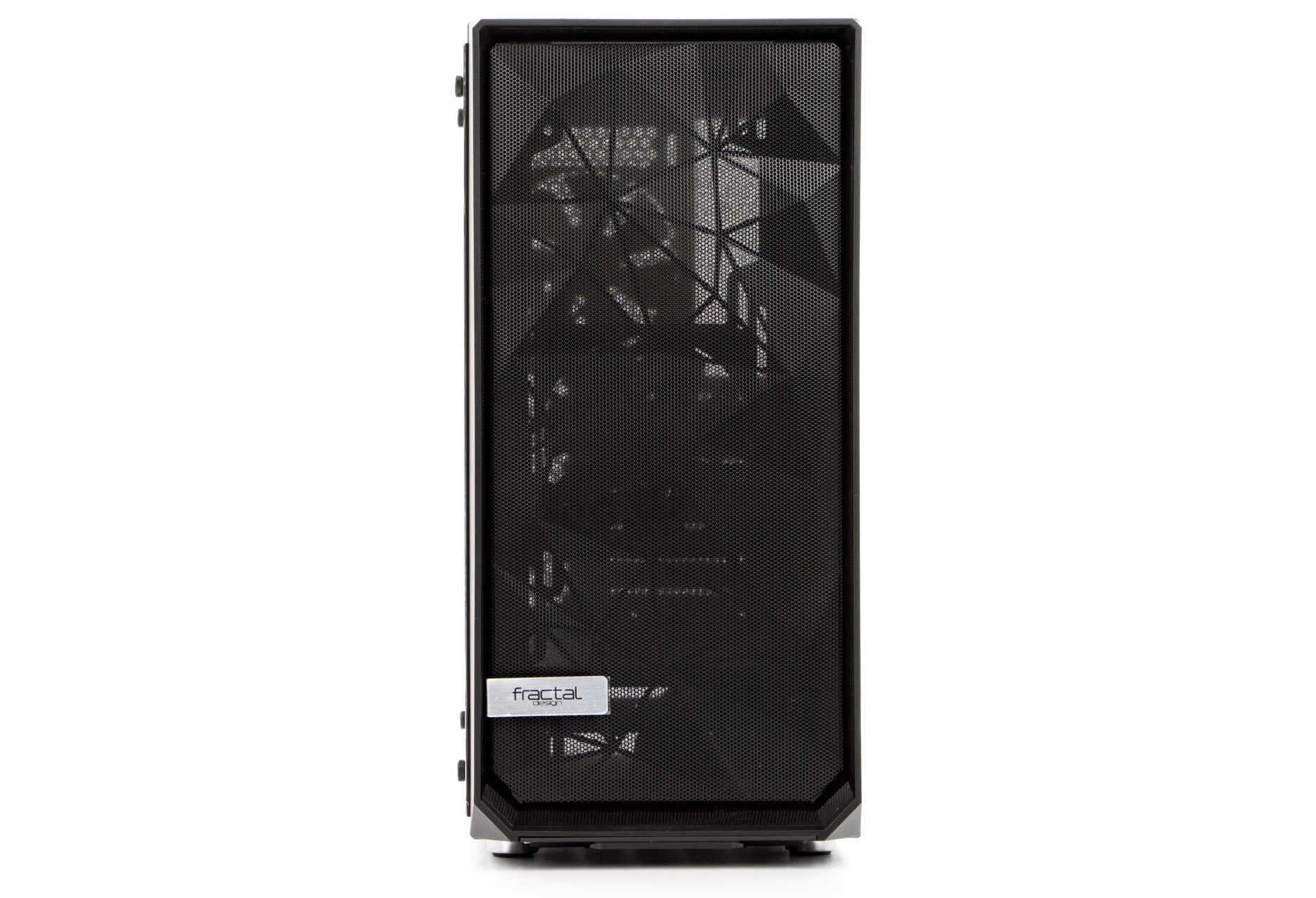

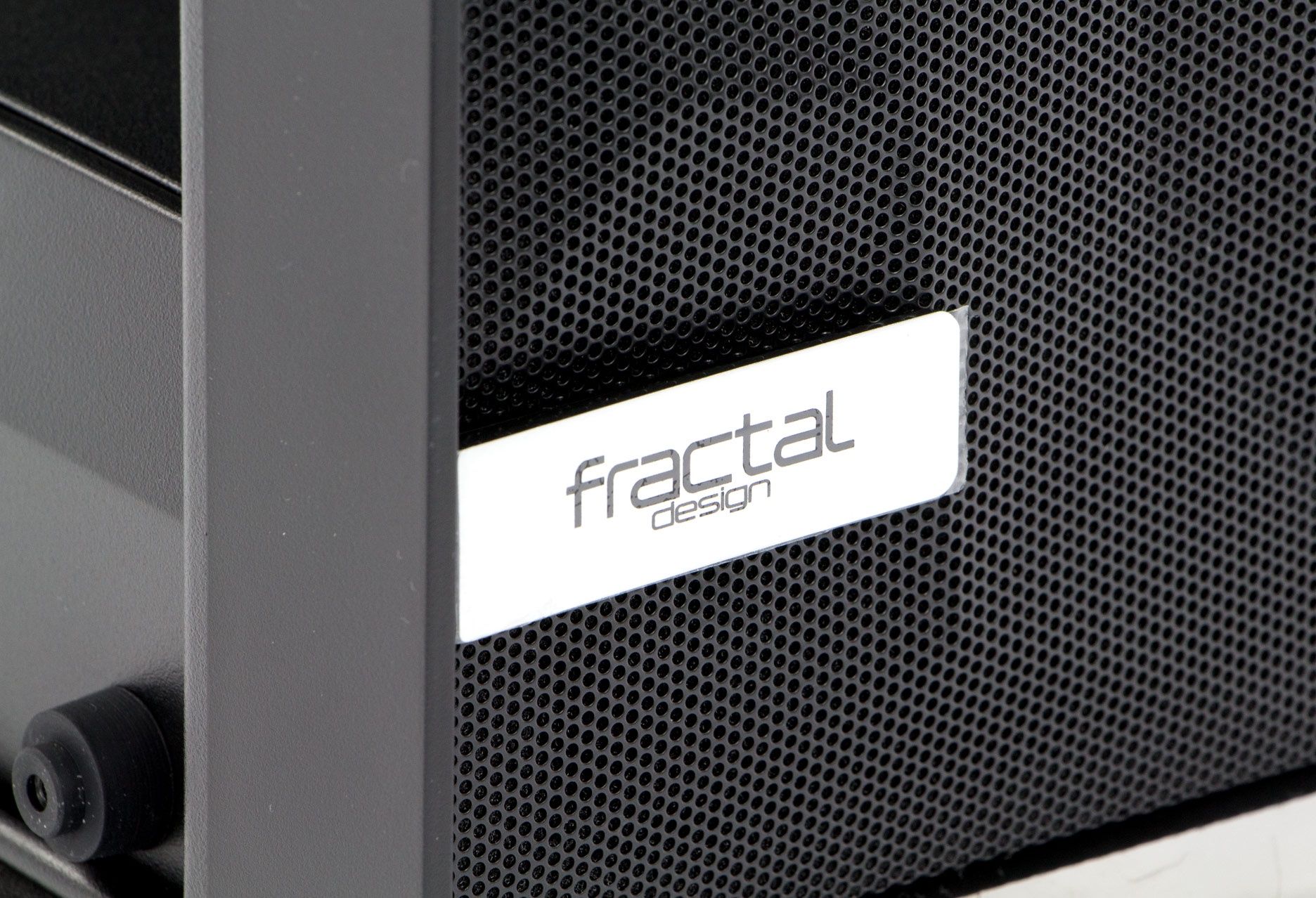

No właśnie, przedni panel to jednolita, powyginana siatka mesh (w jej dolnej części umieszczono srebrne logo producenta). Nie znajdziemy tutaj zewnętrznych zatok, co w obecnych czasach nie jest już uważane za poważną wadę, aczkolwiek niektórym jednak może brakować miejsca na napęd optyczny lub panel sterujący.

Front obudowy jest demontowalny, ale jest to trochę bardziej skomplikowane niż w modelach z linii Define. Ponadto zrezygnowano z dużego, łatwo demontowalnego filtru przeciwurzowego dla przednich wentylatorów (zamiast niego siatkę mesh podłożono gąbką, którą trudniej oczyścić niż typowy filtr - najlepiej zrobić do odkurzaczem).

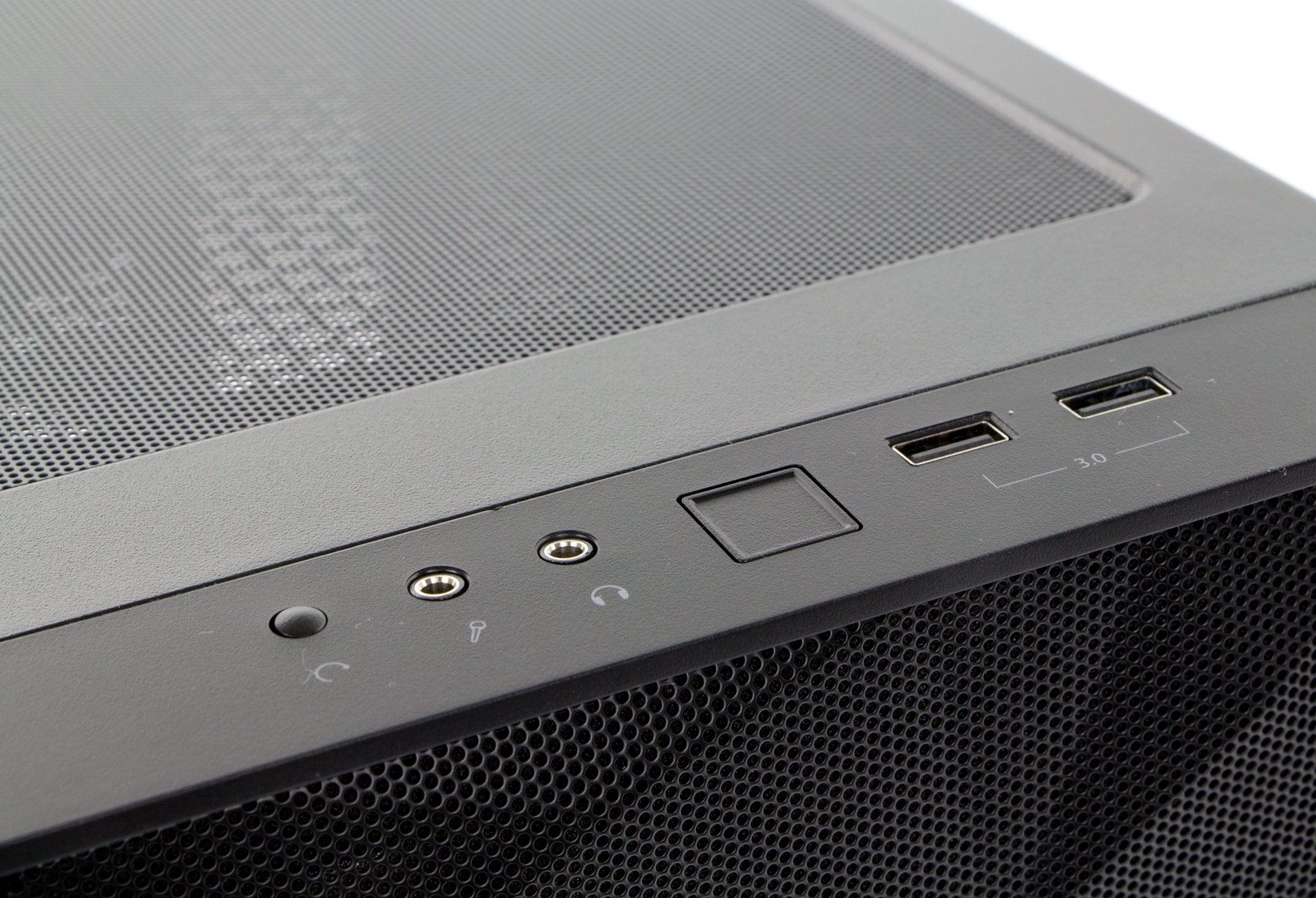

Jeżeli chodzi o górę obudowy, praktycznie żadnych zmian nie uświadczymy. Producent wyprowadził tutaj wejście i wyjście audio, a także dwa porty USB 3.0. Większy przycisk pośrodku służy do włączania komputera,a mniejszy po lewej stronie służy do jego restartowania.

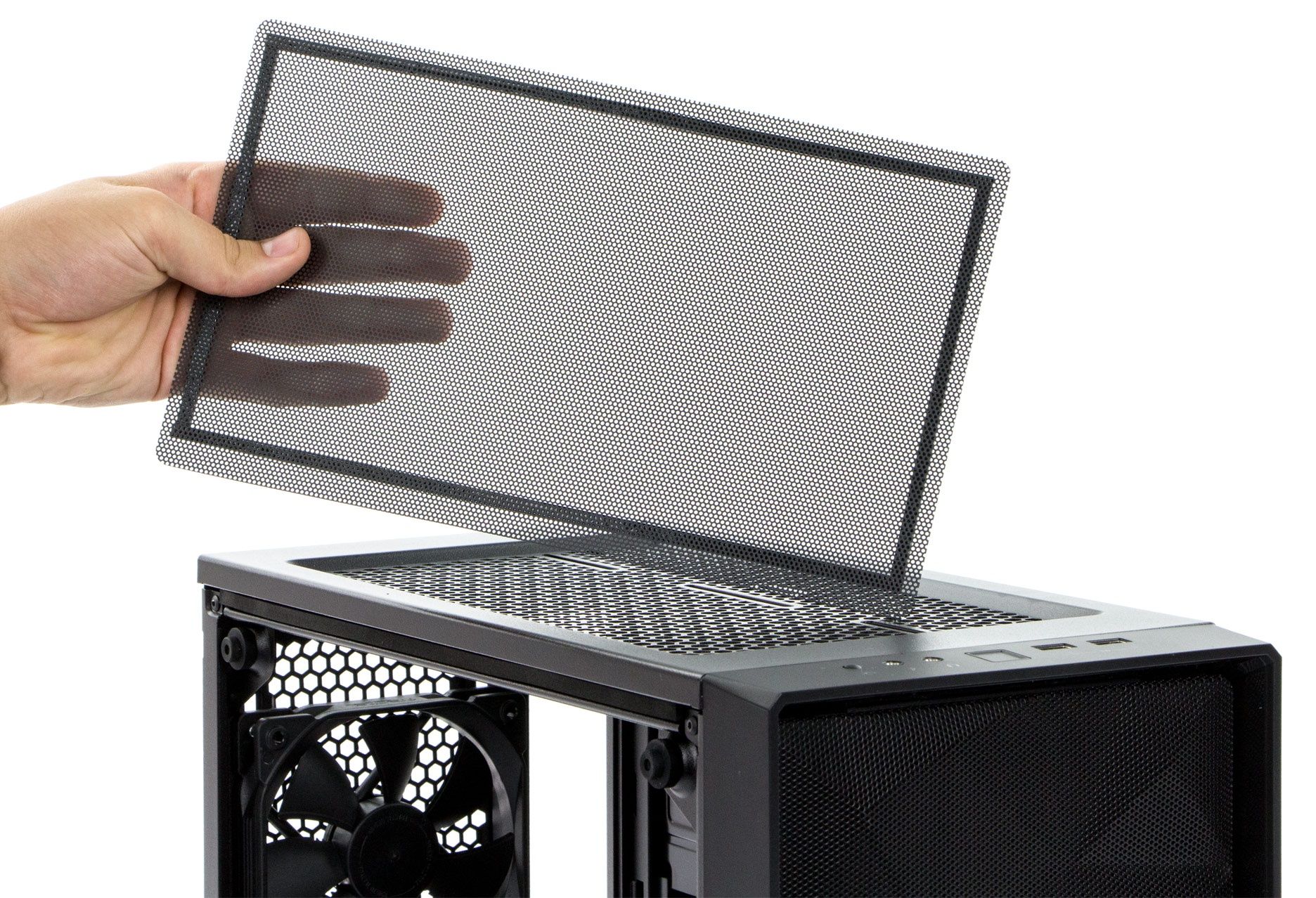

Nieco dalej umieszczono magnetyczny filtr przeciwkurzowy dla górnych wentylatorów. Rozwiązanie to pozwala zabezpieczyć wnętrze komputera przed zanieczyszczeniami, a przy tym można je łatwo zdemontować i wyczyścić.

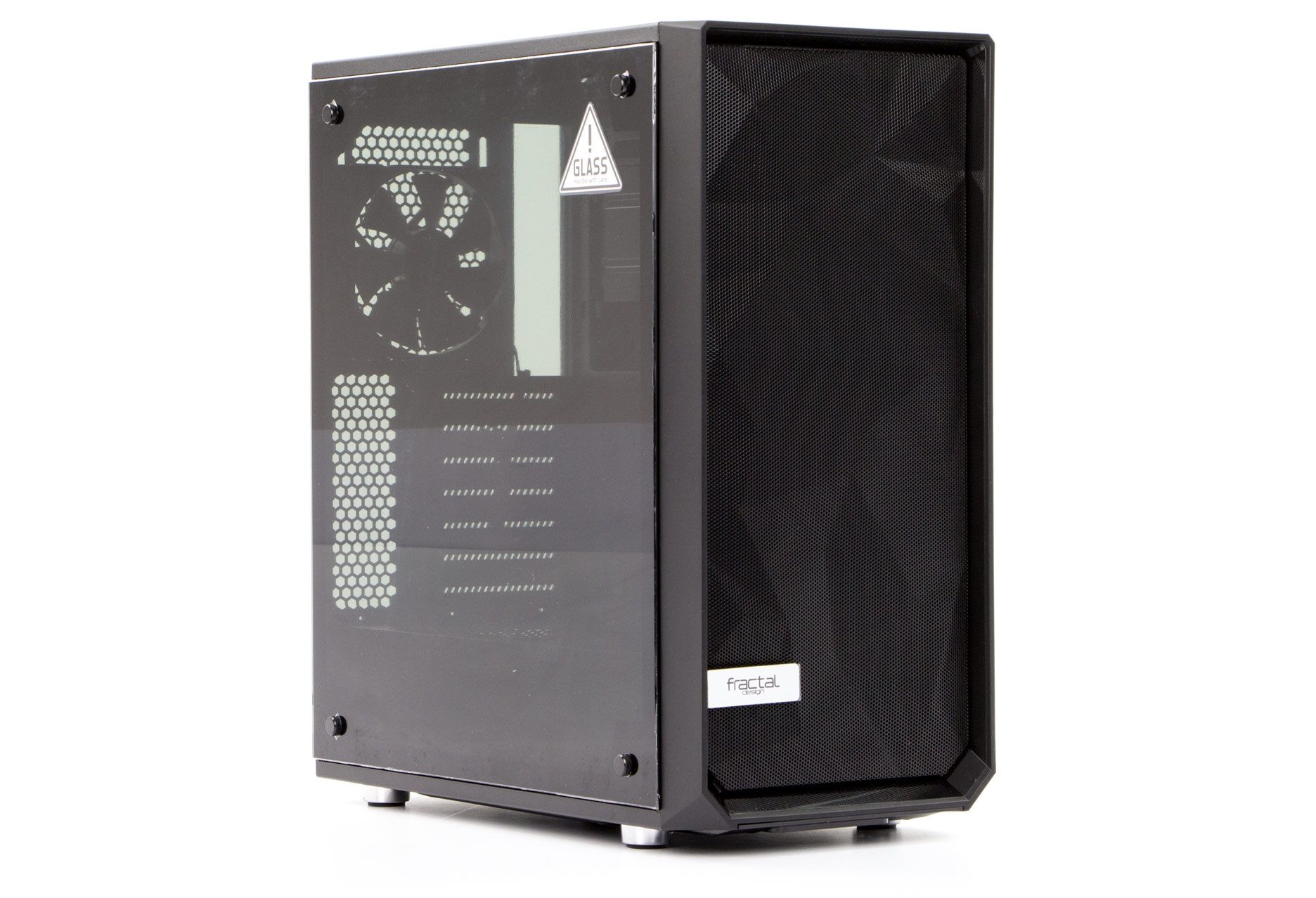

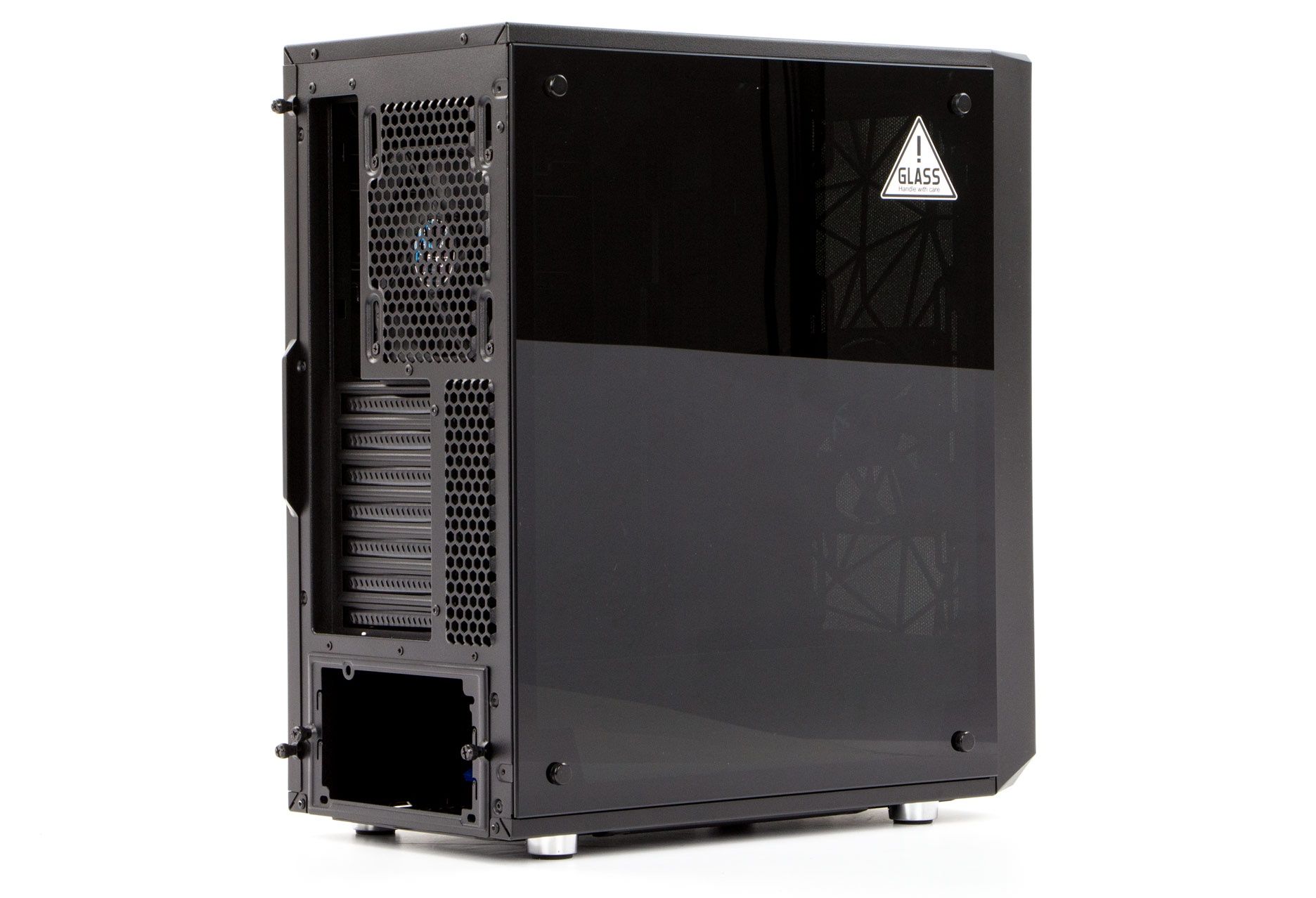

Lewy bok stanowi tafla hartowanego, przyciemnianego szkła, przez które można wyeksponować wnętrze komputera. Całość prezentuje się naprawdę pięknie, choć trzeba zauważyć, że zastosowany materiał łatwo zbiera odciski palców (w zestawie z obudową znajdziemy jednak ściereczkę za co leci duży plus!).

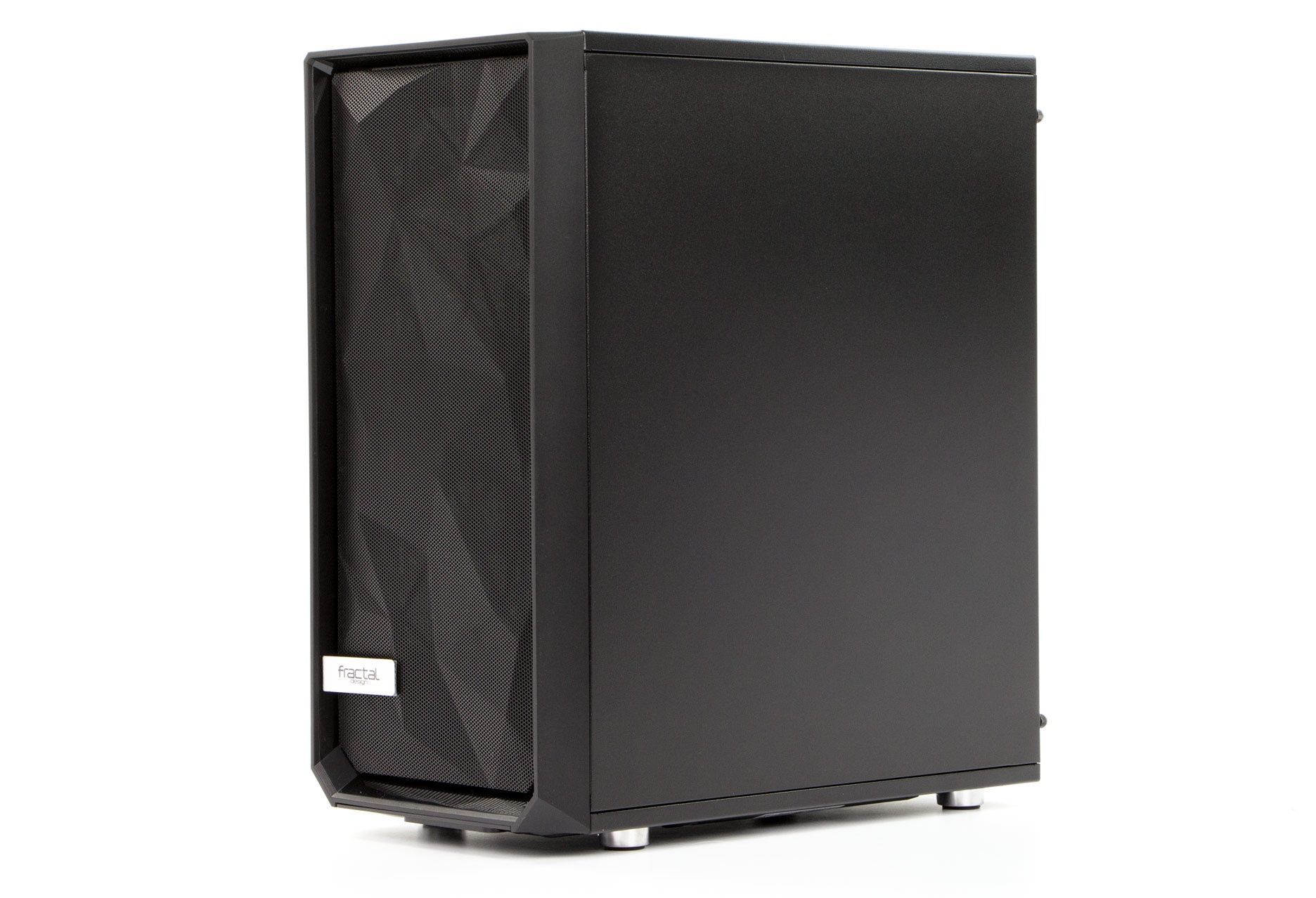

Po prawej stronie niczego nie wyeksponujemy, więc tutaj jest standardowo - mamy do czynienia po prostu z litym kawałkiem blachy.

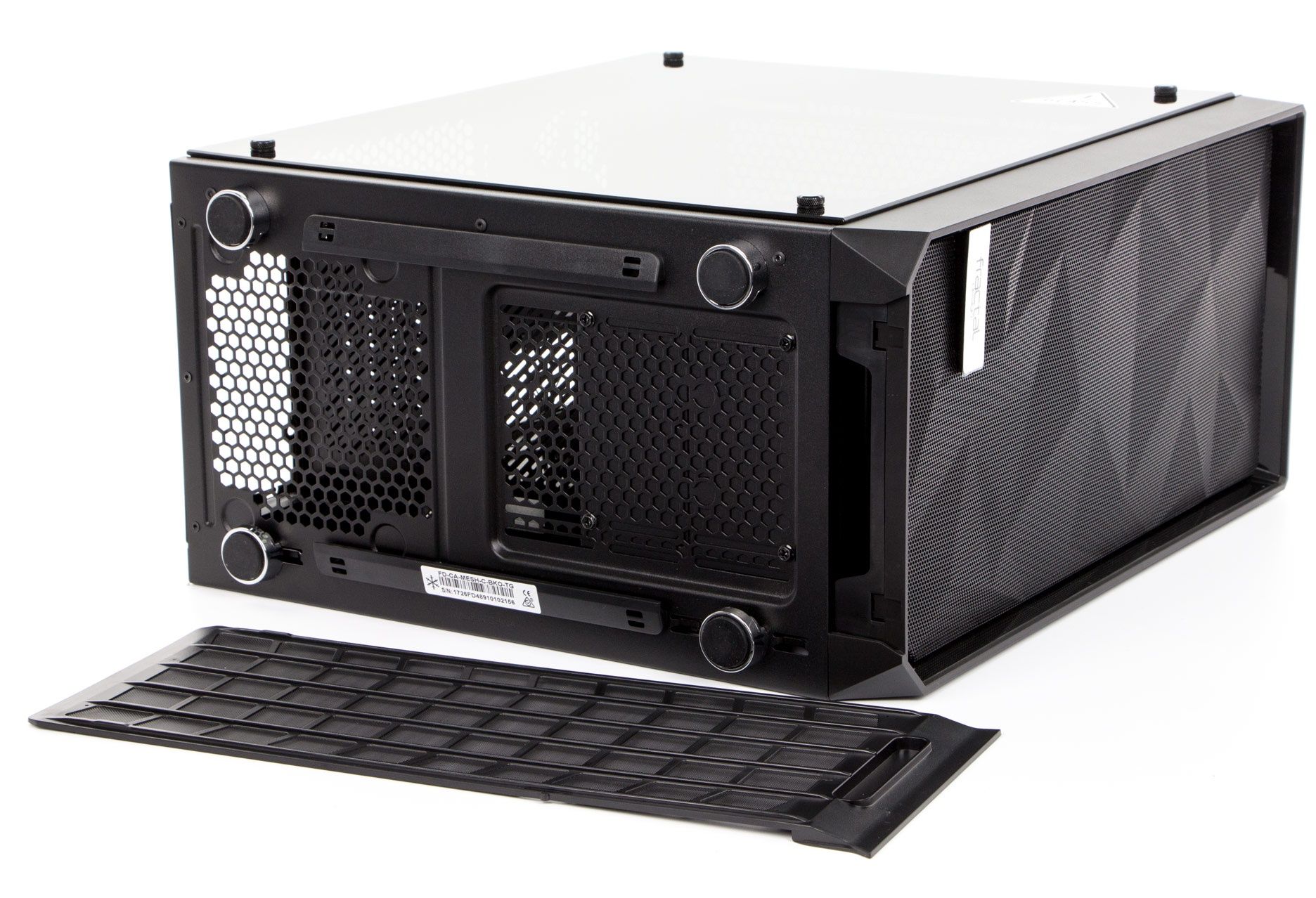

Meshify C spoczywa na czterech solidnych nóżkach z gumowym wykończeniem, więc nie musimy się martwić o stabilne położenie komputera lub przenoszenie drgań. Na spodzie znajdziemy też duży, wygodny filtr przeciwkurzowy dla zasilacza – bez problemu można go wysunąć z przedniej części obudowy i oczyścić.

Od środka

Obudowa bazuje na szkielecie wcześniejszych konstrukcji, więc nie uświadczymy tutaj praktycznie żadnych różnic względem modeli Define C/Define C TG.

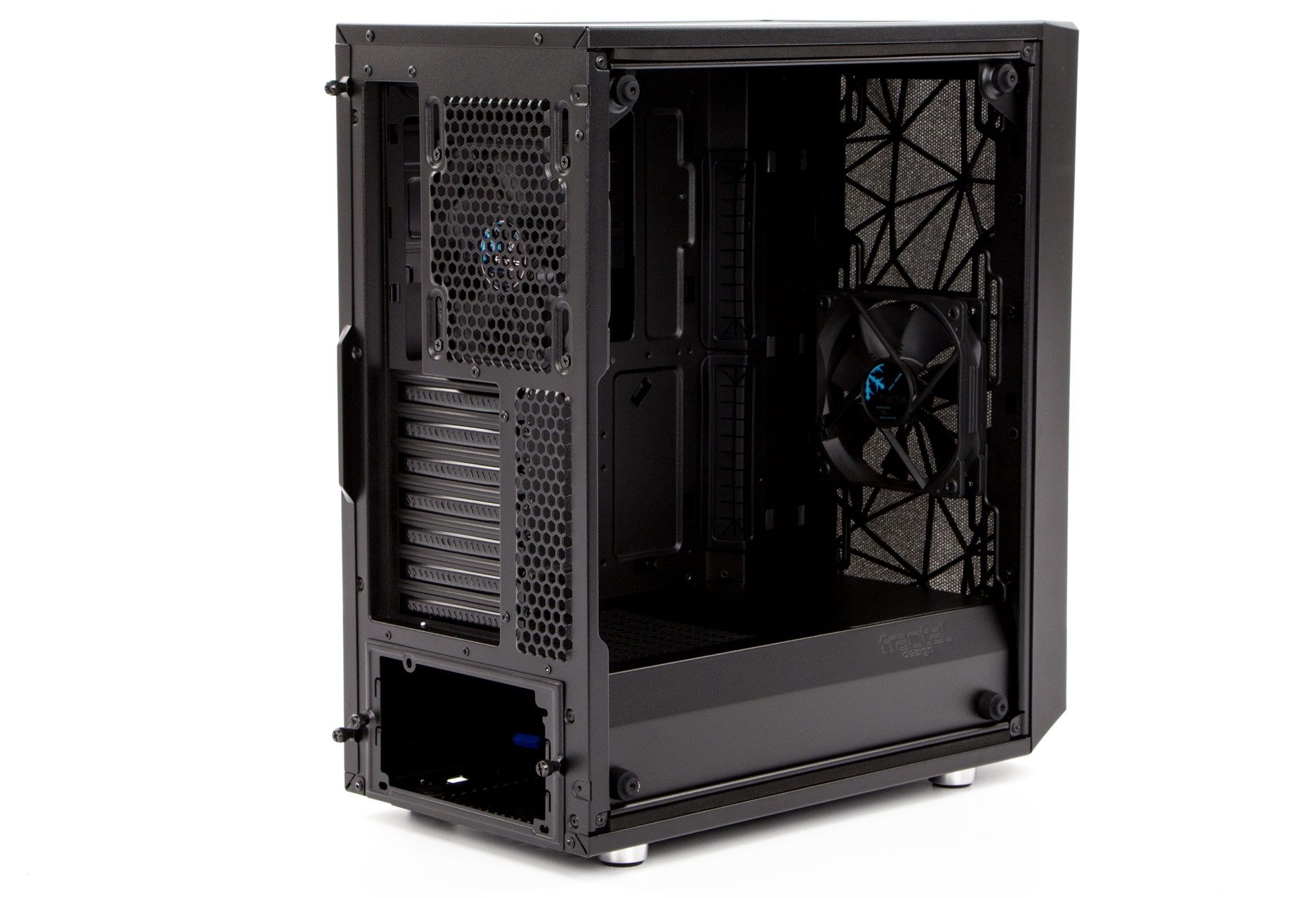

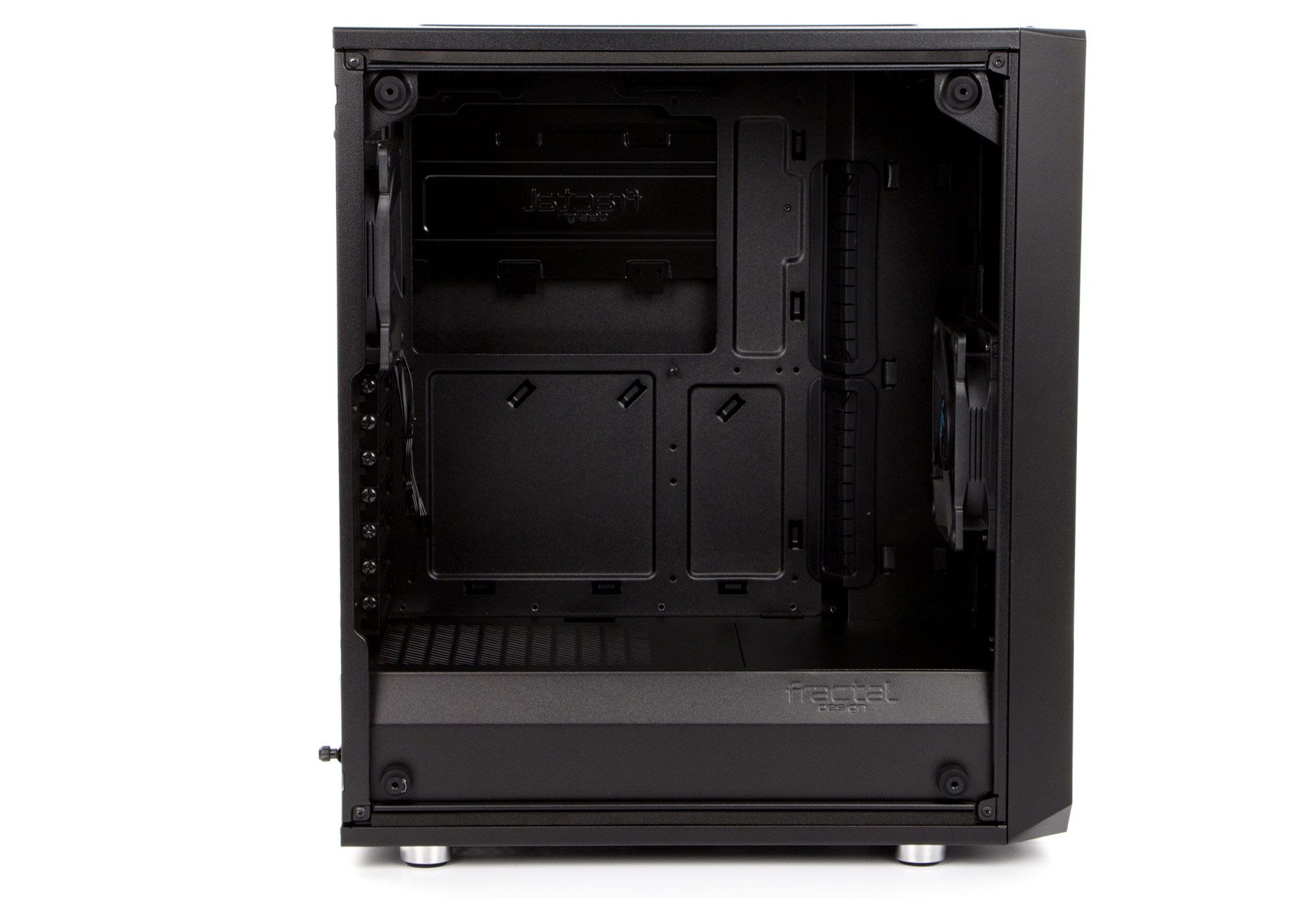

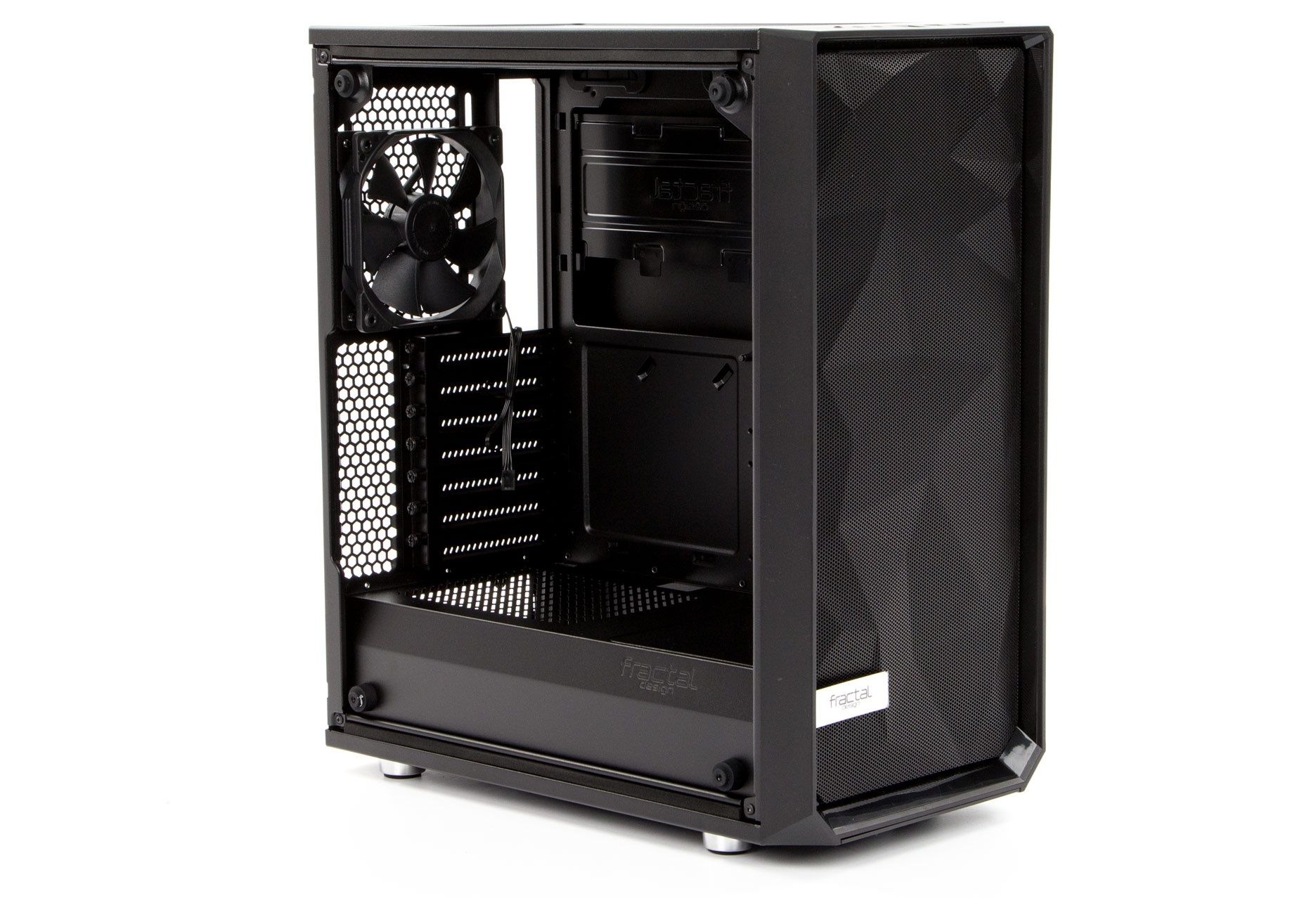

Wnętrze podzielono na dwie komory. W głównej zmieści się płyta główna formatu mini-ITX, mATX lub ATX, a w tacce pod płytę znajdziemy nie tylko duży otwór ułatwiający montaż rozbudowanych coolerów, ale też sporo przepustów do aranżacji okablowania.

Dla kart rozszerzeń przewidziano siedem miejsc – można tutaj zainstalować konstrukcje o długości do 315 mm, a po demontażu przedniego wentylatora dostępna przestrzeń wzrasta do 325 mm. W praktyce oznacza to, że bez problemu zmieszczą się tutaj nawet najdłuższe i najwydajniejsze karty graficzne.

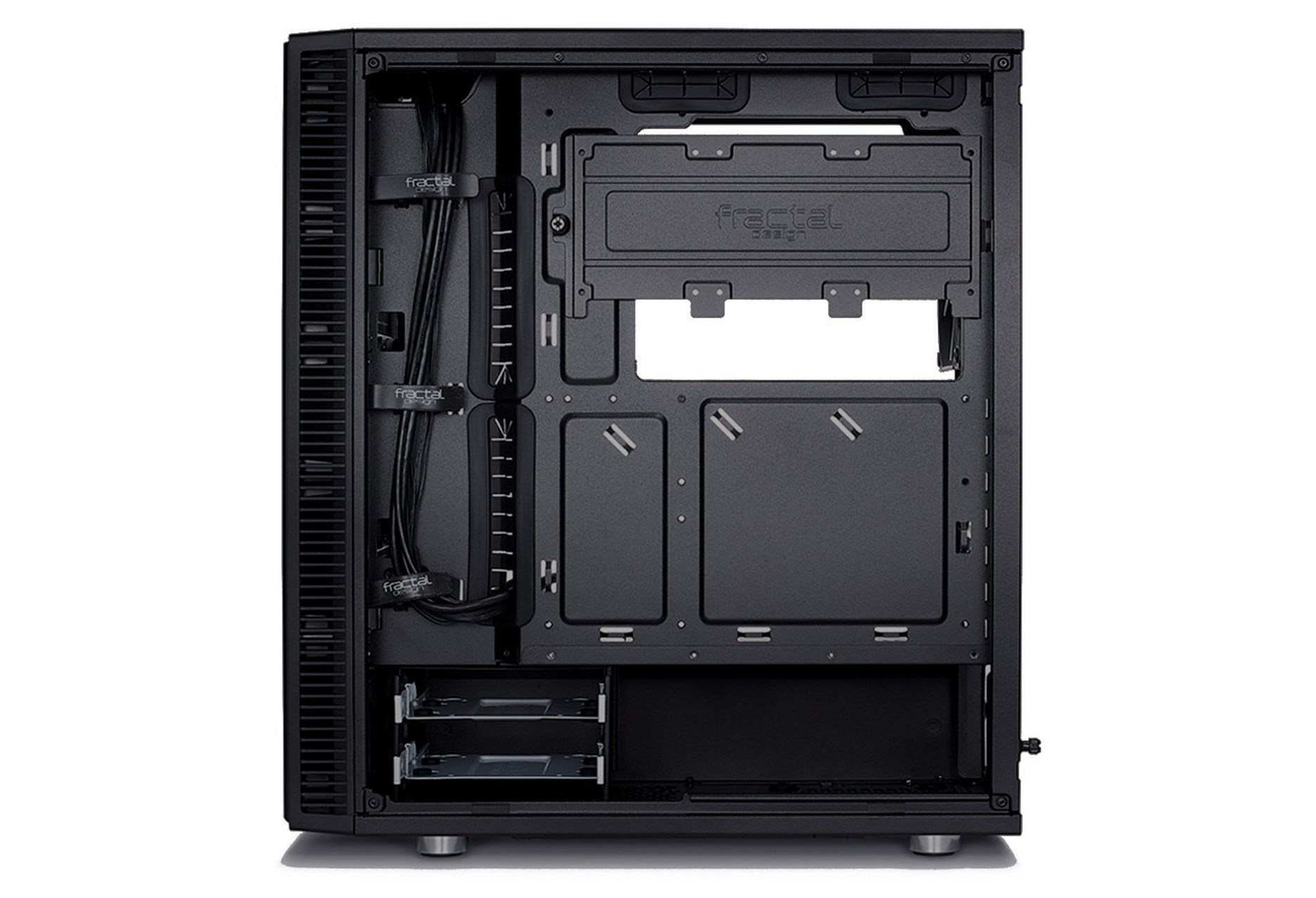

Pozostałe elementy przeniesiono na drugą stronę obudowy. Za tacką na płytę główną umieszczono blaszany stelaż, do którego można przykręcić trzy nośniki typu 2,5 cala.

Poniżej znalazła się tzw. piwnica. Mamy tutaj miejsce na zasilacz (maksymalnie o długości do 175 mm) oraz dwa dyski typu 2,5 lub 3,5 cala – są one montowane na metalowych sankach, a w przypadku tych większych zastosowano gumowe podkładki tłumiące drgania.

Za tacką na płytę główną znajdziemy też trochę miejsca do aranżacji okablowania. Co prawda w głównej części jest to tylko 15 mm, ale z przodu dostępne jest aż 35 mm.

Chłodzenie

Jak wygląda kwestia chłodzenia podzespołów? Na procesorze można zainstalować cooler o wysokości do 172 mm, więc w zasadzie zmieszczą się tutaj nawet największe konstrukcje. Ponadto producent przewidział możliwość instalacji nawet siedmiu wentylatorów:

przód: 3x 120 mm lub 2x 140 mm
góra: 2x 120 mm lub 2x 140 mm
tył: 1x 120 mm
dół: 1x 120 mm (po zdemontowaniu koszyka na dyski twarde)

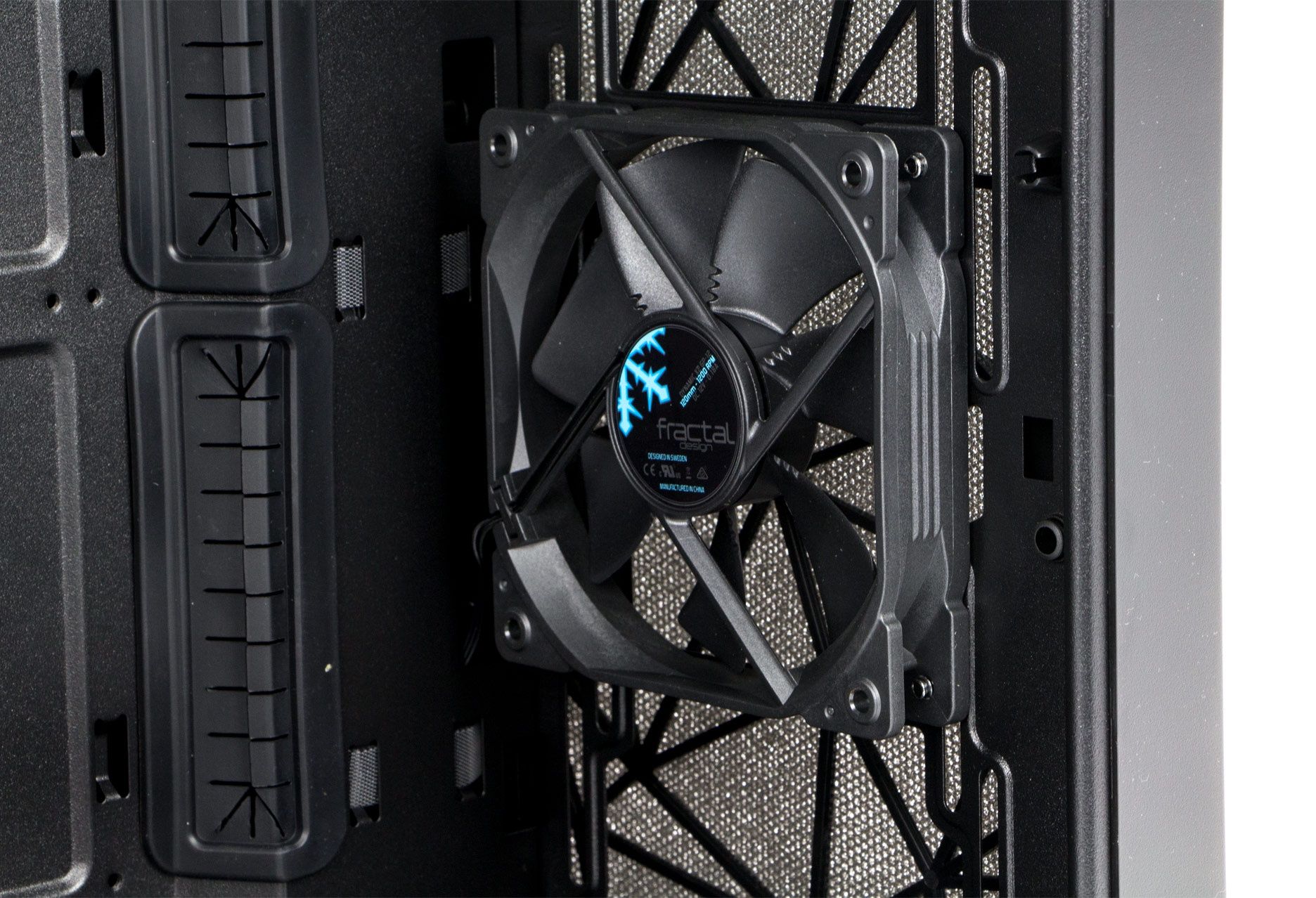

Standardowe wyposażenie obejmuje dwa wentylatory Fractal Design Dynamic X2 GP-12 (z przodu i z tyłu). W tej cenie właściwie jest to absolutne minimum, które powinno pozwolić uzyskać dobrą wentylację komponentów.

Meshify C pozwala też na instalację chłodzenia cieczą. U góry można zainstalować chłodnicę 120/240 mm, a z przodu 120/140/240/280/360 mm (przy największej konieczne jest zdemontowanie koszyka na dyski twarde).

Platforma testowa

[kontrolka produkt=amd-ryzen-7-1700 typ=top10new tytul="AMD Ryzen 7 1700" opis=" Procesor AMD Ryzen 7 1700 dysponuje 8 rdzeniami/16 wątkami, 16 MB pamięci podręcznej trzeciego poziomu i 2-kanałowym kontrolerem pamięci DDR4. Taktowanie układu wynosi 3,0/3,7 GHz, a dzięki odblokowanemu mnożnikowi można je jeszcze dodatkowo podkręcić. Współczynnik TDP wynosi 65 W."]

[kontrolka produkt=silentiumpc-fortis-3-he1425 typ=top10new tytul="SilentiumPC Fortis 3 HE1425 " opis="Do chłodzenia procesora Ryzen 7 1700 wykorzystaliśmy cooler SilentiumPC Fortis 3 HE1425. Konstrukcja ta wyróżnia się bardzo dobrą wydajnością i atrakcyjną ceną."]

[kontrolka produkt=gigabyte-aorus-ga-x370-gaming-5 typ=top10new tytul="Gigabyte Aorus GA-X370-Gaming 5" opis="Za platformę testową procesorów AMD Ryzen 3 posłużyła nam płyta Gigabyte Aorus GA-X370-Gaming 5. Konstrukcja ta bazuje na mostku AMD X370 i została zaprojektowana głównie z myślą o graczach i entuzjastach"]

[kontrolka produkt=msi-geforce-gtx-1080-aero-8g typ=top10new tytul="MSI GeForce GTX 1080 Aero 8G" opis="Testy przeprowadziliśmy na platformie z kartą graficzną MSI GeForce GTX 1080 Aero 8G, która pracowała ze standardowymi taktowaniami."]

[kontrolka produkt=corsair-vengeance-lpx-ddr4-4x-4-gb-2800 typ=top10new tytul="Corsair Vengeance LPX 2x 4 GB 2800 MHz CL16" opis="Dwukanałowy zestaw pamięci DDR4 o pojemności 8 GB dla platform AMD i Intel (w naszej platformie pracował z nominalną częstotliwością kontrolera pamięci)."]

[kontrolka produkt=adata-ultimate-su800-256-gb typ=top10new tytul="ADATA Ultimate SU800 256 GB" opis="Za dysk systemowy posłużył nam nośnik ADATA Ultimate SU800 256 GB pod SATA 6 Gb/s. Nośnik został wyposażony w 4-kanałowy kontroler SMI oraz kości pamięci 3D TLC NAND."]

[kontrolka produkt=wd-blue-320-gb typ=top10new tytul="WD Caviar Blue 320 GB (WD3200AAKS)" opis="WD Caviar Blue 320 GB to dodatkowy dysk, który posłużył nam do przetestowania sposobu montażu 3,5-calowych dysków twardych."]

[kontrolka produkt=chieftec-a-135-aps-750cb typ=top10new tytul="Chieftec A-135 APS-750CB 750 W" opis="Chieftec A-135 APS-750CB to średnia półka wśród zasilaczy. Jednostka oferuje moc 750 W, a jej sprawność energetyczną potwierdzono certyfikatem 80 PLUS Bronze."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8. Tylko ten system pozwoli na pełne wykorzystanie potencjału najnowszych procesorów AMD i Intel."]

Zastosowane sterowniki i dodatkowe oprogramowanie:

Sterowniki graficzne: Nvidia GeForce Game Ready 378.78 WHQL
Odczyt temperatur: HWMonitor 1.31

Montaż i testy

Projekt obudowy został dobrze przemyślany, więc montaż podzespołów właściwie przebiegał bez większych problemów. Główna komora jest odpowiednio przestronna, aby pomieścić rozbudowaną konfigurację sprzętową z dużym coolerem i długą kartą graficzną. Cieszy też możliwość łatwego demontażu zasilacza (co jest szczególnie pomocne w przypadku modularnych jednostek, gdy chcemy jeszcze podłączyć dodatkowe wiązki zasilające).

Producent zadbał też o aranżację okablowania. Z tyłu jest odpowiednio dużo miejsca, aby pomieścić przewody, a ponadto możemy tutaj wykorzystać liczne przepusty i opaski zaciskowe (dodawane w zestawie). Jedyne zastrzeżenia można mieć do ograniczonej przestrzeni w górnej części „skrzynki”, gdy do płyty od razu montujemy płytę z zainstalowanym, rozbudowanym coolerem CPU – osoby z większymi dłońmi mogą tutaj mieć problem z podłączeniem przewodu EPS12V i przewodów z wentylatorów.

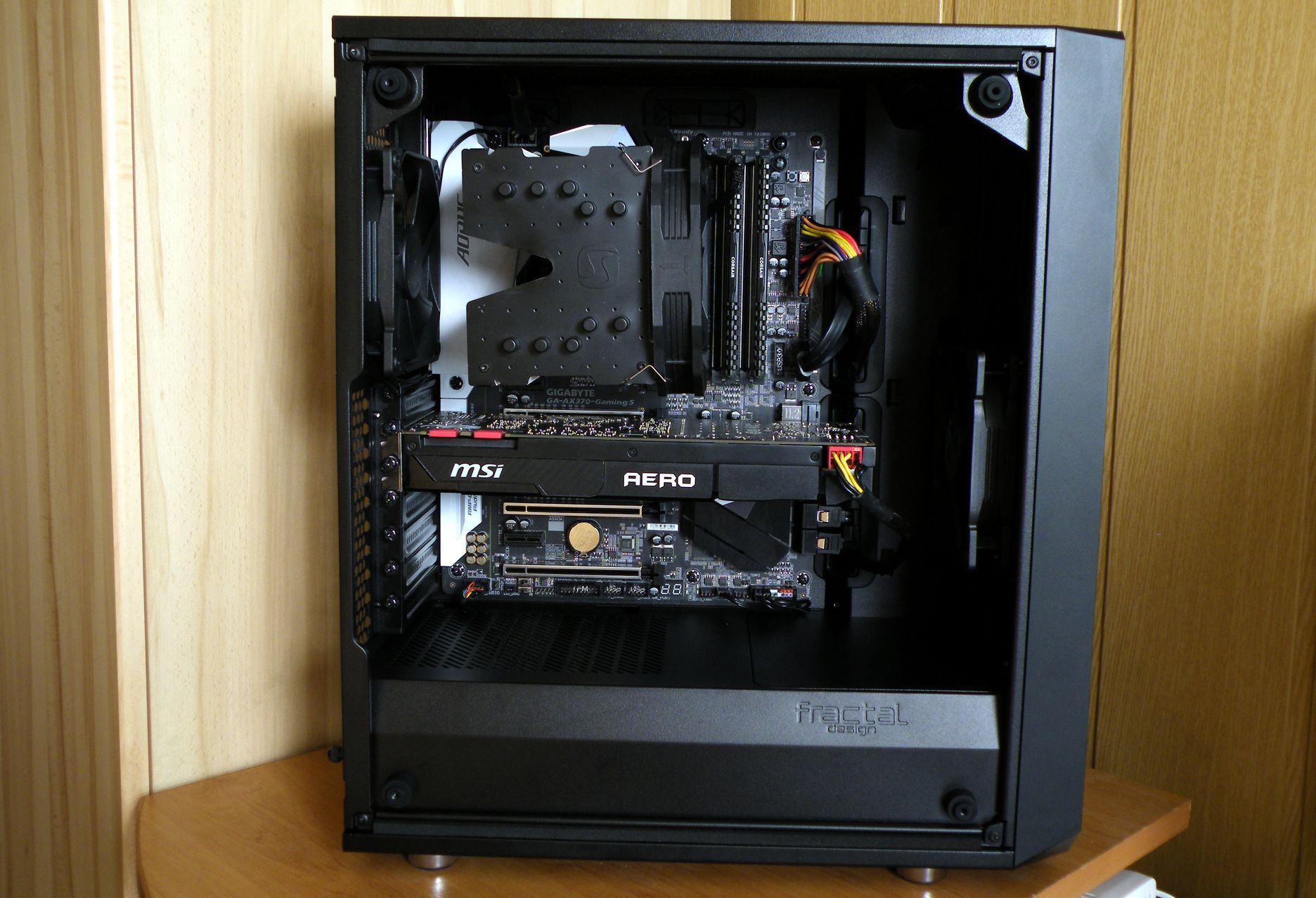

Fractal Design Meshify C - montaż podzespołów

Standardowe wyposażenie obejmuje dwa 120-milimetrowe wentylatory Fractal Design Dynamic X2 GP-12 – producent zastosował tutaj łożysko ślizgowe, a maksymalna prędkość obrotowa to 1200 RPM. Z przodu zainstalowano jeden wentylator, który wtłacza chłodne powietrze do obudowy, natomiast z tyłu drugi, który wypycha nagrzane za komputer.

Wysoka temperatura otoczenia nie sprzyja chłodzeniu podzespołów, co szczególnie widać bo wysokiej temperaturze karty graficznej .Warto również wspomnieć, że fabryczne wentylatory pod obciążeniem były już wyraźnie słyszalne. Po Meshify C chyba spodziewaliśmy się czegoś więcej.

Podsumowanie

Co można powiedzieć o obudowie Fractal Design Meshify C? Bez wątpienia jest to całkiem niezła „skrzynka”, która powinna zainteresować fanów stonowanego wzornictwa, ale poszukujących czegoś ciekawszego niż ascetyczne modele z linii Define. Producent przyłożył się do projektu, lecz do produktu idealnego wymagałoby jeszcze wprowadzić kilka usprawnień.

Pod względem wyglądu w zasadzie trudno się do czegokolwiek przyczepić, a na pewno warto zwrócić uwagę na panel boczny z hartowanego, przyciemnianego szkła. Co prawda materiał ten łatwo zbiera odciski palców, ale w zestawie z obudową chociaż dodawana jest ściereczka. Na przednim panelu znalazł się standardowy komplet złączy (tj. 2x audio, 2x USB 3.0). Warto zauważyć, że obudowa nie ma zewnętrznych zatok, więc niektórym może brakować możliwości instalacji napędu optycznego lub panelu sterującego.

Wnętrze jest całkiem przestronne. Bez problemu można tutaj zamontować wydajną konfigurację na bazie płyty głównej ATX i kilku długich kart graficznych. Dla dysków przeznaczono pięć zatok: trzy na nośniki 2,5 cala i dwie na dyski 2,5/3,5 cala (miejsca na „twardziele” zostały dodatkowo wytłumione). Dodatkowym atutem jest przemyślany system aranżacji okablowania, co nie tylko ułatwia montaż zestawu, ale też poprawia jego wygląd (co ma przecież szczególne znacznie w przypadku obudów z oknem).

Gorzej wygląda kwestia chłodzenia komponentów. Standardowe wyposażenie obejmuje dwa 120-milimetrowe wentylatory, które nie wyróżniają się zbyt wysoką kulturą pracy. Ponadto sama skrzynka nie najlepiej radzi sobie z zapewnieniem odpowiedniej wentylacji karty graficznej, co skutkuje jej dosyć wysokimi temperaturami. W razie potrzeby można jednak dołożyć nawet pięć kolejnych "śmigiełek" lub też zainstalować chłodzenie wodne z dwoma dużymi chłodnicami. Nie zabrakło też filtrów przeciwkurzowych, aczkolwiek ten na froncie jest dosyć trudno dostępny i znacznie lepiej pasowałby tutaj ten z modeli Define C.

Czy warto kupić obudowę Fractal Design Meshify C? Na naszym rynku powinna ona kosztować około 400 złotych, natomiast bliźniaczy model Define C TG to już koszt około 450 złotych. Z pewnością jest to obudowa jest godna uwagi, zwłaszcza jeżeli zależy Wam na dobrej jakości wykonania, przeszklonym boku, dopracowanym i szukacie czegoś ciekawszego niż ascetyczne modele z linii Define. Do ceny trzeba będzie jednak doliczyć dodatkowe wentylatory, które poprawią chłodzenie komponentów.
