FSP Hydro GE 650 W - godny następca Hydro G?

Hydro G to jedna z ciekawszych serii zasilaczy w ofercie firmy FSP (Fortron Source Power) – dostępne jednostki są dobrze wykonane, objęte długą gwarancją, a przy tym ciekawe wizualnie. Mają one jednak swoje lata. Jakiś czas temu producent wprowadził więc tańsze konstrukcje - modele Hydro GE. Postanowiliśmy więc je sprawdzić.

• dostępne modele o mocy 450, 550 i 650 W
• wysoka sprawność energetyczna - 80 PLUS Gold
• całkowicie modularne okablowanie
• ciekawa stylistyka (+ specjalna biała wersja)

Seria Hydro GE obejmuje konstrukcje o mocy 450 - 650 W, które sprawdzą się w konfiguracjach z jedną lub dwoma kartami graficznymi. Podobnie jak w serii Hydro G, producent kusi wysoką sprawnością energetyczną, całkowicie modularnym okablowaniem i ciekawym wzornictwem (w sprzedaży dostępne są też specjalne wersje w białym kolorze). Nowe modele zostały jednak korzystniej wycenione - w nasze ręce trafiła najmocniejsza wersja, za którą przyjdzie nam zapłacić około 370 złotych.

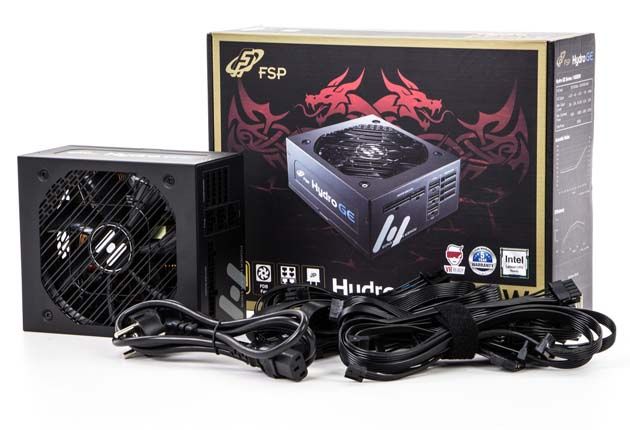

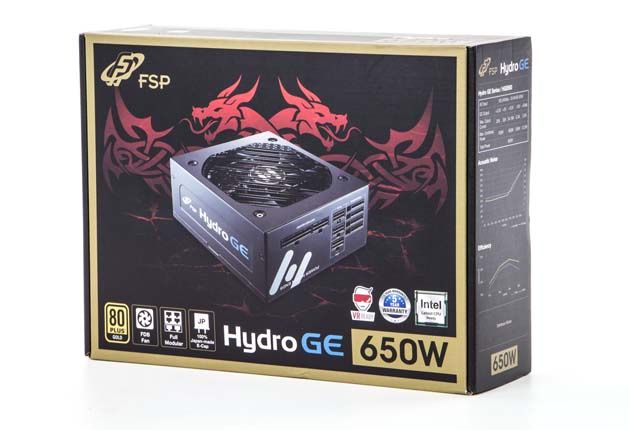

Hydro GE 650 W dotarł do nas w kolorowym opakowaniu, na którym wyszczególniono wszystki najważniejsze cechy jednostki. Na dodatkowe wyposażenie składają się modularne wiązki, przewód zasilający o długości 1,5 m, boczne naklejki, instrukcja obsługi i śrubki montażowe.

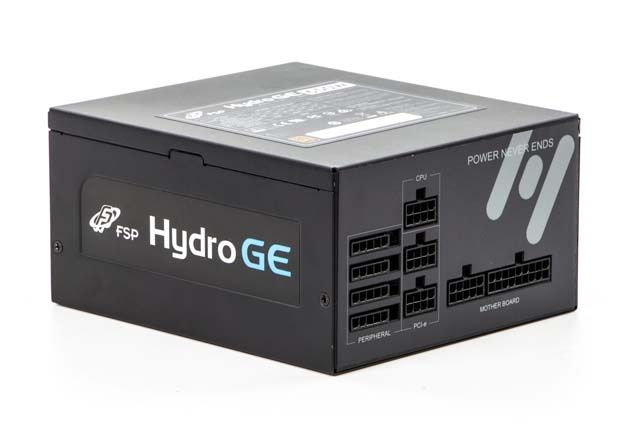

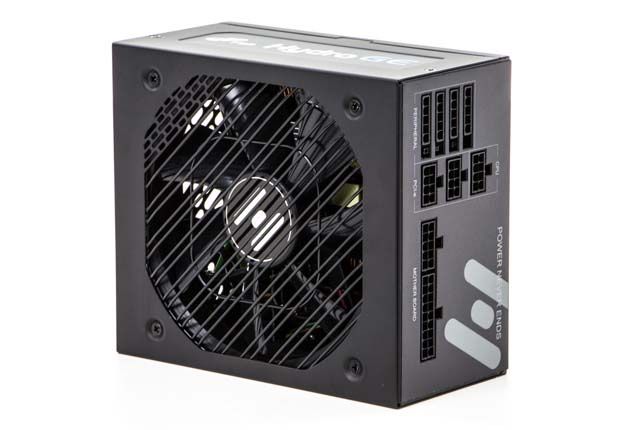

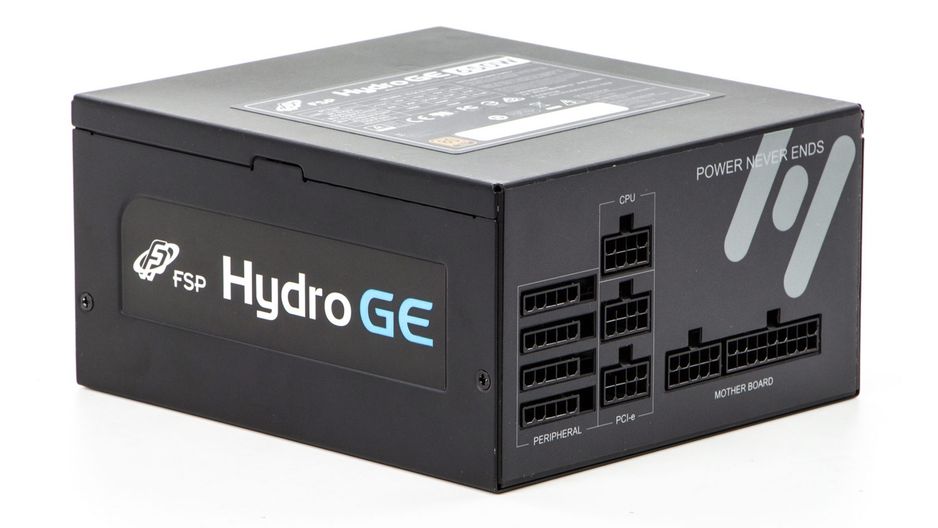

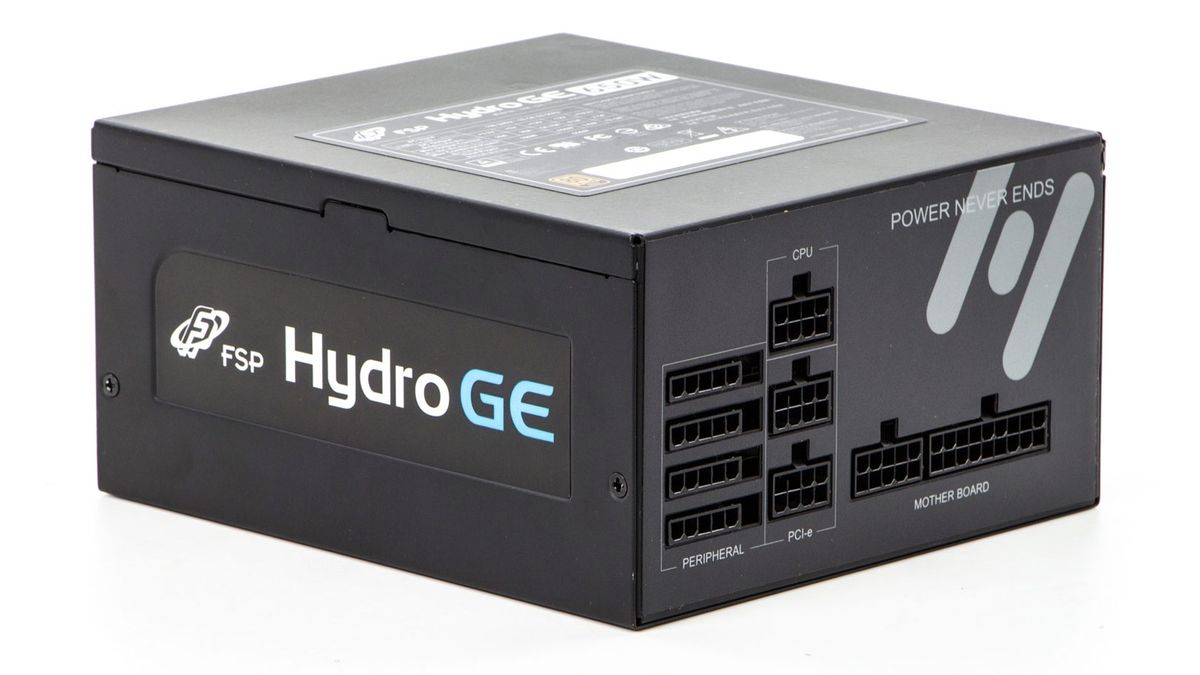

Przechodząc do samego zasilacza, obudowa została polakierowana na grafitowy kolor (niestety ma ona tendencję do zbierania odcisków palców), a wentylator zabezpieczono drucianym grillem. Dodatkowo producent dorzuca w pakiecie zielony i czerwony komplet naklejek, którymi można zastąpić standardowe, niebieskie - dodatek ten powinien zainteresować osoby zwracające uwagę na wygląd sprzętu, jednocześnie mające obudowę odsłaniającą zasilacz. Warto również zauważyć, że zasilacz ma 170 mm długości – jest on więc trochę dłuższy niż standardowe modele.

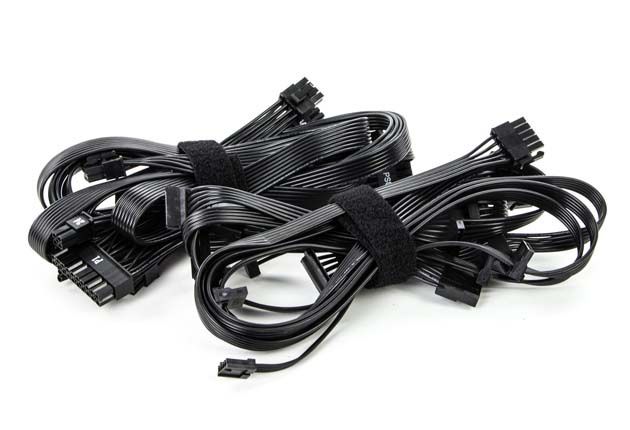

Jak już wspomnieliśmy we wstępie, jednym z głównych atutów modelu Hydro GE jest całkowicie modularne okablowanie. Rozwiązanie to pozwala podpiąć tylko potrzebne wiązki i zachować większy porządek wewnątrz obudowy. Co ważne, poszczególne wiązki mają czarne, płasko ułożone kabelki (18AWG), więc nie będą zaburzać cyrkulacji powietrza, a przy tym zadowolą estetów. Do dyspozycji oddano następujące kabelki:

• ATX12V 20+4 pin – długość: 60 cm
• EPS12V 8 + (4+4 pin) – długość: 70 + 15 cm
• 2x PCI-E 6+2 pin – długość: 50 + 15 cm
• 2x PCI-E 6+2 pin – długość: 50 + 15 cm
• 4x SATA – długość: 50 + 15 + 15 + 15 cm
• 4x SATA – długość: 50 + 15 + 15 + 15 cm
• 2x SATA + 2x MOLEX – długość: 50 + 15 + 16 + 10 cm
• 2x SATA + MOLEX + FDD – długość: 50 + 15 + 16 + 15 cm

Dostępne okablowanie jest długie i adekwatne do oferowanej mocy. Za jego pomocą bez problemu można podłączyć wydajną konfigurację z topowym procesorem (na pochwałę zasługują dwa złącza EPS12V), dwiema mocnymi kartami graficznymi i całą gamą dysków.

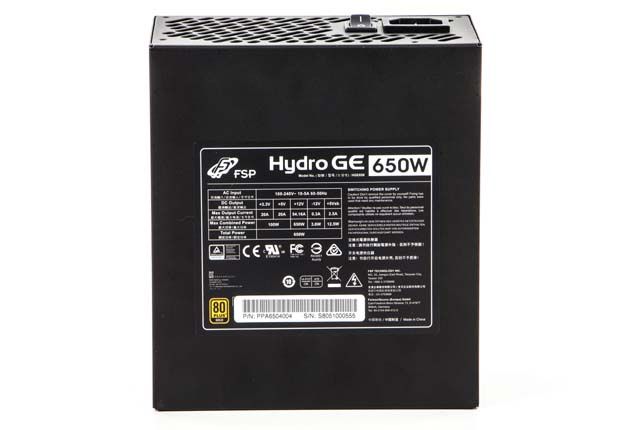

Moc znamionowa testowanego modelu to 650 W i tyle też wynosi maksymalna obciążalność głównej szyny 12 V (odpowiedzialnej za zasilanie CPU i GPU). Mniej ważne linie 3,3 i 5 V (zasilanie dysków i urządzeń peryferyjnych) oferują łączną obciążalność 100 W. Nie mamy żadnych zastrzeżeń co do dystrybucji napięć.

Hydro GE wyróżnia się również wysoką efektywnością energetyczną, którą potwierdzono oficjalnym certyfikatem 80 PLUS Gold dla napięcia wejściowego 115 V. Zainteresowanych szczegółami odsyłamy do raportu z pomiarów CLEAResult Plug Load Solutions.

Nad bezpieczeństwem jednostki czuwa komplet zabezpieczeń:

• nadprądowe (OCP) - zasilacz wyłączy się automatycznie, gdy prąd na liniach przekroczy limit określony przez normy ATX
• przeciwprzeciążeniowe (OPP) - zabezpiecza zasilacz przed przeciążeniem, gdy całkowita pobierana moc jest wyższa od obciążenia maksymalnego
• temperaturowe (OTP) - zasilacz wyłączy się automatycznie, gdy temperatury przekroczą limit określony przez normy ATX
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej
• przed zbyt niskim napięciem (UVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach wyjściowych spadnie poniżej określonego limitu

Na kolejnych stronach zajrzymy do środka zasilacza, a także sprawdzimy pobór energii elektrycznej i stabilność napięć wyjściowych.

Obudowa zasilacza została zabezpieczona plombą - jej zerwanie jest równoznaczne z utratą gwarancji, więc nie polecamy jej otwierać (również z uwagi na bezpieczeństwo). Czytelnicy nieznający i nieinteresujący się elektroniką mogą ominąć ten rozdział.

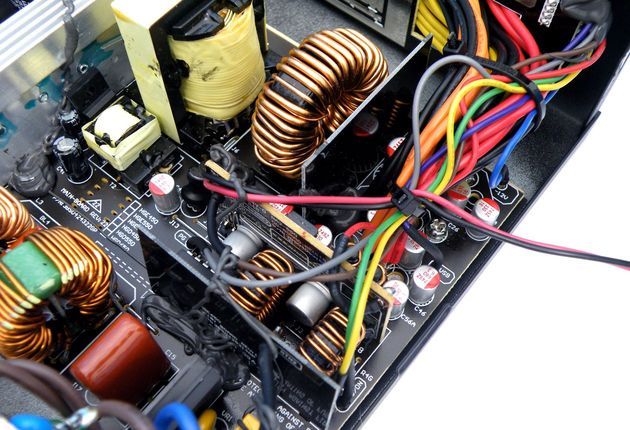

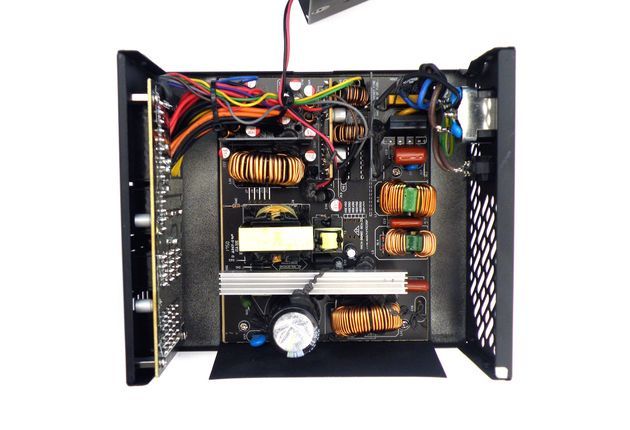

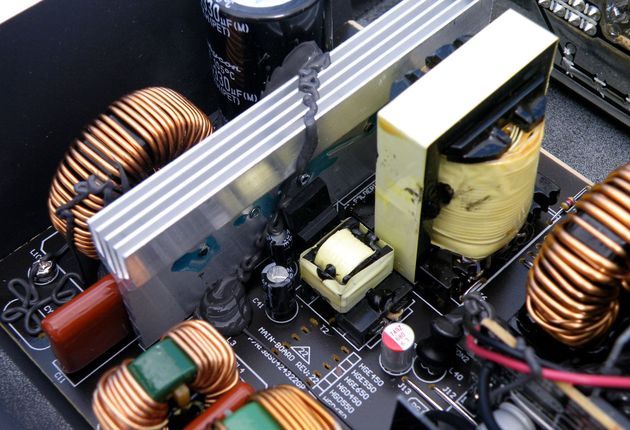

Zasilacze Hydro GE bazują na autorskiej konstrukcji FSP. Producent zastosował jednak inną platformę i niestety reprezentuje ona niższą półkę niż ta z modeli Hydro G. Jakość wykonania mogłaby być lepsze, ale wykorzystane komponenty cechują się dobrą jakością.

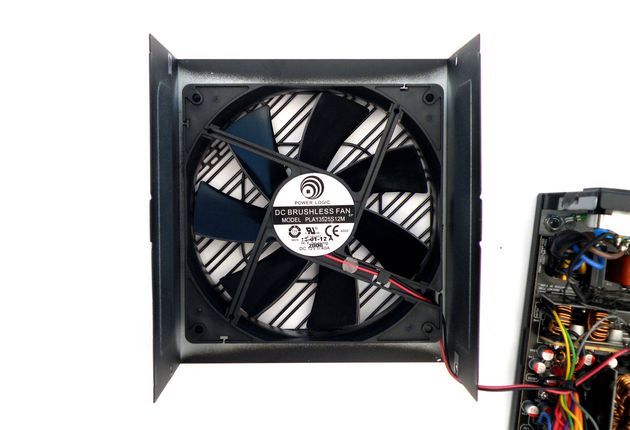

Do chłodzenia jednostki wykorzystano wentylator Power Logic PLA13525S12M – jest to 135-milimetrowy model z dynamicznym łożyskiem olejowym (FDB).

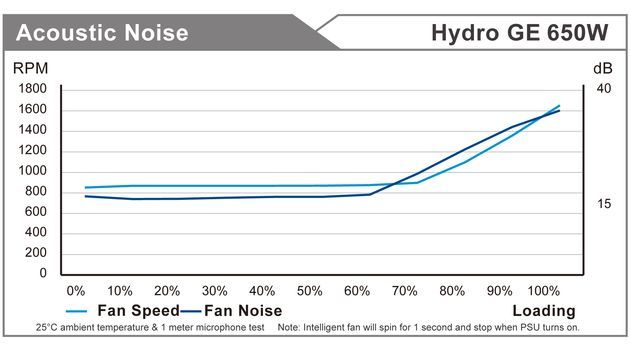

Maksymalna prędkość obrotowa wentylatora to 2000 RPM, ale producent ją odpowiednio ograniczył – do 75% obciążenia pracuje on z obrotami 850-900 RPM, a potem przyspiesza do 1800 RPM. Kultura pracy "śmigiełka" stoi na dobrym poziomie.

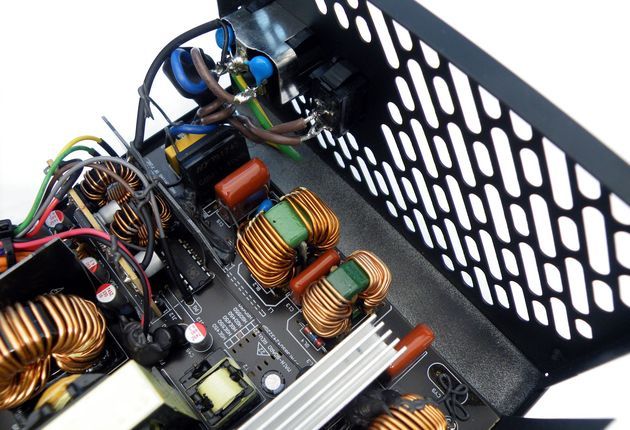

Po stronie pierwotnej znalazły się dwa filtry, mające za zadanie odfiltrować zakłócenia z sieci energetycznej – do gniazda sieciowego przymocowano dwa kondensatory ceramiczne typu Y, natomiast na laminacie umieszczono dwa kondensatory poliestrowo-metalizowane typu X i jeden ceramiczny typu Y.

Co ciekawe, między kondensatorami umieszczono również dwa mostki prostownicze GPU 1008L (niestety bez radiatora). Oprócz tego bezpiecznik i warystor – pierwszy zabezpiecza sprzęt przed zwarciem, a drugi chroni jednostkę przed przepięciami z sieci.

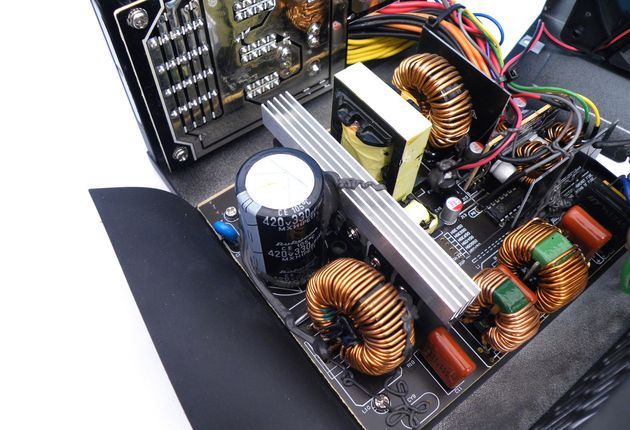

Główny kondensator wyprodukowała firma Rubycon – jest to model z serii MXH, który charakteryzuje się napięciem 420 V, pojemnością 330 µF i jest certyfikowany do pracy w temperaturze do 105 stopni Celsjusza. Obok kondensatora umieszczono też dwa termistory NTC.

Za układ aktywnej korekcji mocy (APFC) odpowiadają dwa tranzystory Toshiba TK20A60W i dioda Rohm SCS306AP. Za przełączanie też odpowiadają dwa tranzystory Toshiba TK20A60W (wszystkie elementy przymocowano do radiatora).

Hydro GE 650W bazuje przetwornicy DC-DC, co powinno przełożyć się na lepszą regulację napięć wyjściowych (co zweryfikujemy w trakcie testów).

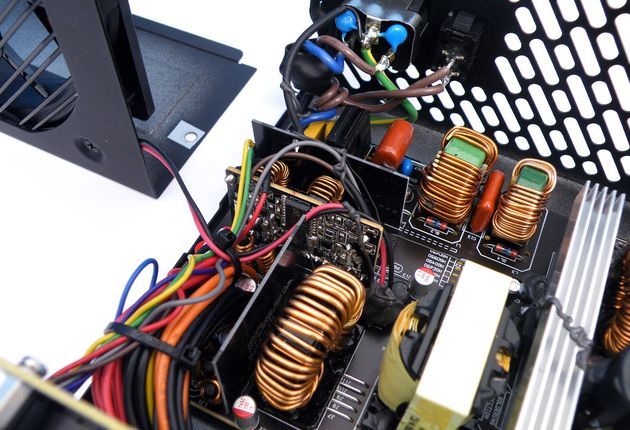

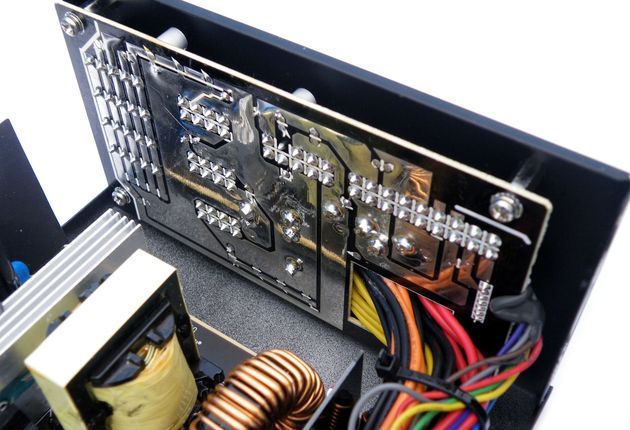

Tranzystory odpowiedzialne za linie 3,3 V, 5 V i 12 V przeniesiono na rewers laminatu (zostały przyklejone termopadem do obudowy, co powinno wspomagać ich chłodzenie). Na pionowej płytce drukowanej umieszczono kontroler Anpec APW7159C.

Warto również zauważyć, że producent nie zastosował zbyt wielu kondensatorów filtrujących napięcie wyjściowe (po stronie wtórnej właściwie umieszczono tylko polimery). Zarządzaniem zajmuje się scalak SITI PS229.

• AMD Radeon Software Adrenalin Edition 19.5.1

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy zasilaczy przeprowadziliśmy z użyciem nowej konfiguracji sprzętowej i procedury. Baza wyników nie jest zbyt duża, ale sukcesywnie będzie się poszerzać o kolejne modele.

Pobór energii elektrycznej sprawdziliśmy dla trzech scenariuszy: spoczynku, obciążenia karty graficznej oraz mocnego obciążenia procesora i karty graficznej. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki). Im niższe wartości tym wyższa efektywność energetyczna zasilacza.

FSP Hydro GE 650W oferuje sprawność potwierdzoną certyfikatem 80 PLUS Gold, co ma odzwierciedlenie w wynikach poboru energii elektrycznej. Przy obciążeniu procesora i karty graficznej testowany zasilacz uplasował się tuż za innymi modelami ze złotym certyfikatem, ale o ciut wyższej mocy.

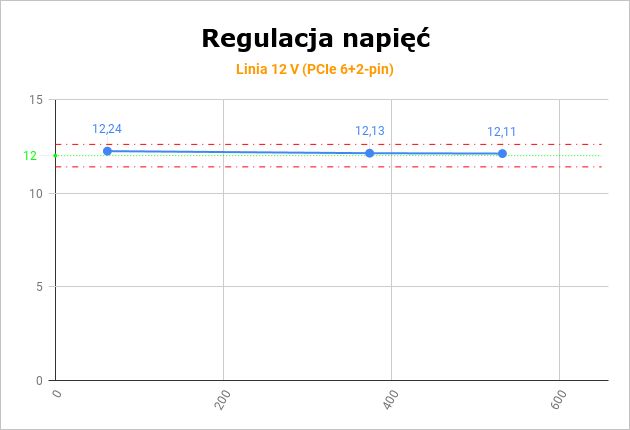

Pomiary napięć wyjściowych przeprowadziliśmy we wszystkich trzech trybach obciążenia (spoczynku, obciążenia karty graficznej oraz mocnego obciążenia procesora i karty graficznej). Odnotowane wartości pozwoliły nam skontrolować zgodność wartości z normą ATX oraz przyjrzeć się regulacji napięć.

Norma ATX zakłada 5% tolerancję najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

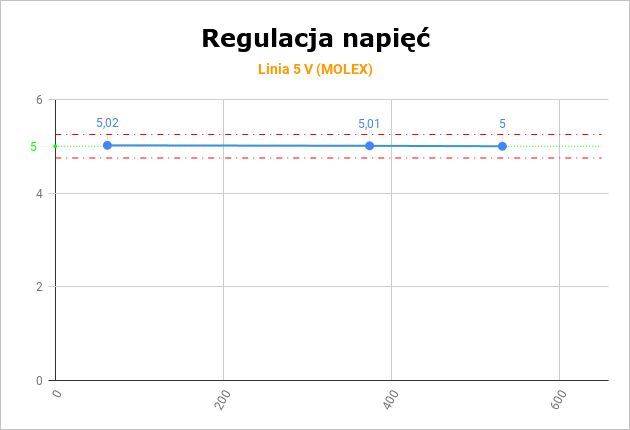

Odczyty napięć były nieco zawyżone względem idealnych wartości. Regulacja na szynach 3,3 V i 12 V minimalnie przekraczała 1%, natomiast na linii 5 V było to poniżej 1%. Mimo wszystko stabilność napięć oceniamy jako dobrą (aczkolwiek nie doskonałą).

Wnioski po testach? FSP Hydro GE to jeden z tych zasilaczy, który jakoś specjalnie nas nie zaskoczył – ot po prostu zwykła, poprawnie wykonana jednostka.

Testowany przez nas model o mocy 650 W to najmocniejsza wersja z serii Hydro GE - sprawdzi się ona w wydajnych konfiguracjach z mocnym, podkręconym procesorem i topową kartą graficzną. Na pochwałę zasługuje całkowicie modularny system okablowania oraz czarne, płaskie wiązki. Dodatkowo przewidziano możliwość zmiany naklejek na obudowie. Zwracający uwagę na wygląd sprzętu na pewno będą zadowoleni.

Seria Hydro GE bazuje na nowej, tańszej platformie, która cechuje się wysoką efektywnością energetyczną (potwierdzono ją oficjalnym certyfikatem 80 PLUS Gold) i całkiem stabilnymi napięciami wyjściowymi. Nie bez znaczenia jest też duży wentylator, który przy niskim i średnim obciążeniu pracuje z obniżoną prędkością i generuje mniej hałasu. Producent wydaje się jednak pewny swojej konstrukcji, bo udziela na nią 5 lat gwarancji.

FSP Hydro GE 650 W jest wyraźnie tańszy od modelu Hydro G 650 W – w momencie pisania artykułu można było go znaleźć w cenie 350 złotych, co wydaje się adekwatną stawką do oferowanych możliwości i jakości wykonania. Czy warto go wybrać? Decyzję pozostawiamy klientom.

• wysoka sprawność energetyczna (80 PLUS Gold)
• stabilne napięcia wyjściowe
• całkowicie modularne okablowanie
• długie i dobrze wykonane okablowanie
• ciekawe wzornictwo
• 5 lat gwarancji


• brak znaczących
