FSP Hyper M 500 W - tanio i (tylko) dobrze

Firma FSP to jeden z głównych producentów zasilaczy komputerowych, ale jej produkty jeszcze nie są zbyt dobrze znane na naszym rynku. Szkoda, bo w ofercie można znaleźć ciekawe konstrukcje – dobrym przykładem jest tutaj seria Hyper M, która powinna zainteresować całkiem spore grono klientów.

• dostępne modele o mocy 500 – 700 W
• częściowo modularne okablowanie
• sprawność energetyczna >85%
• 5-letnia gwarancja producenta
• niewygórowana cena

Modele Hyper M przede wszystkim mają wyróżniać się dobrym stosunkiem ceny do oferowanych możliwości. Dostępne jednostki oferują sprawność sięgającą 85%, częściowo modularne okablowanie, a dodatkowym atutem jest długa, 5-letnia gwarancja producenta. Wszystko to w niewygórowanej cenie. Brzmi interesująco, ale jak będzie w rzeczywistości? Sprawdzimy to na przykładzie modelu o mocy 500 W.

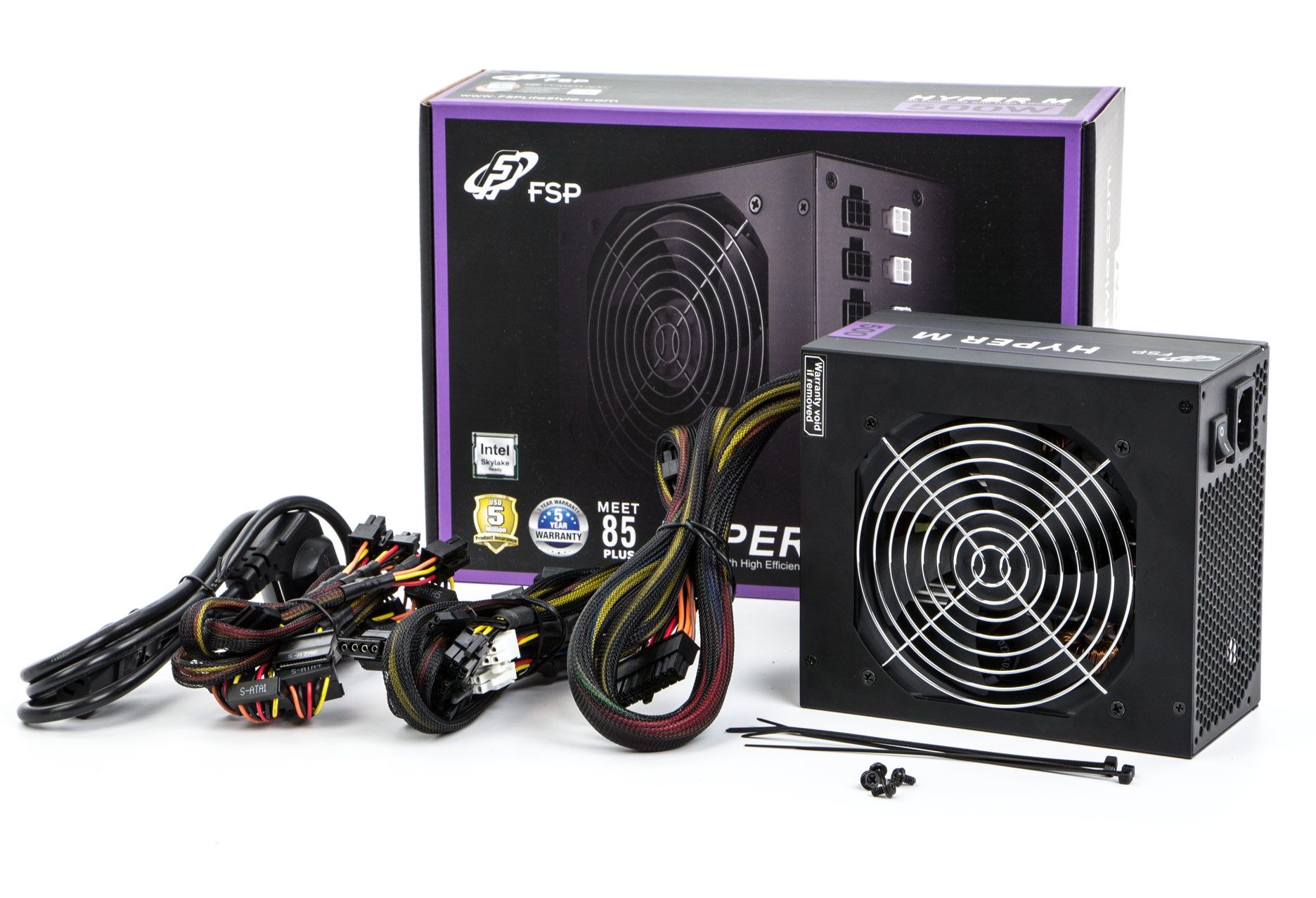

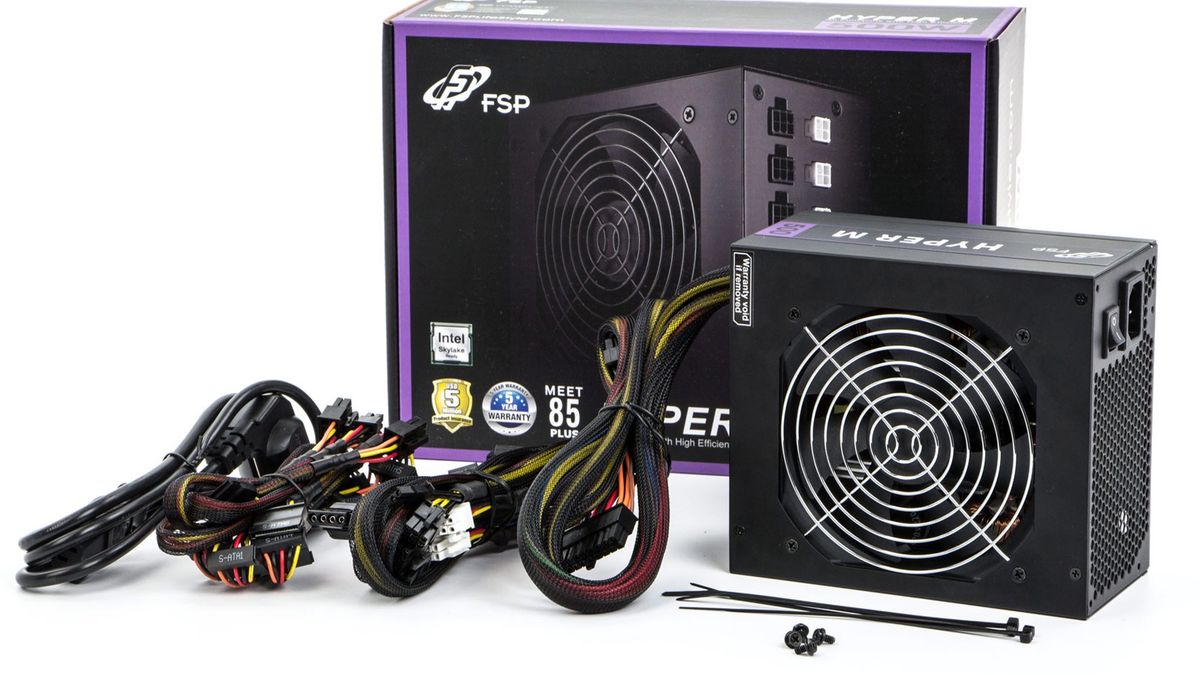

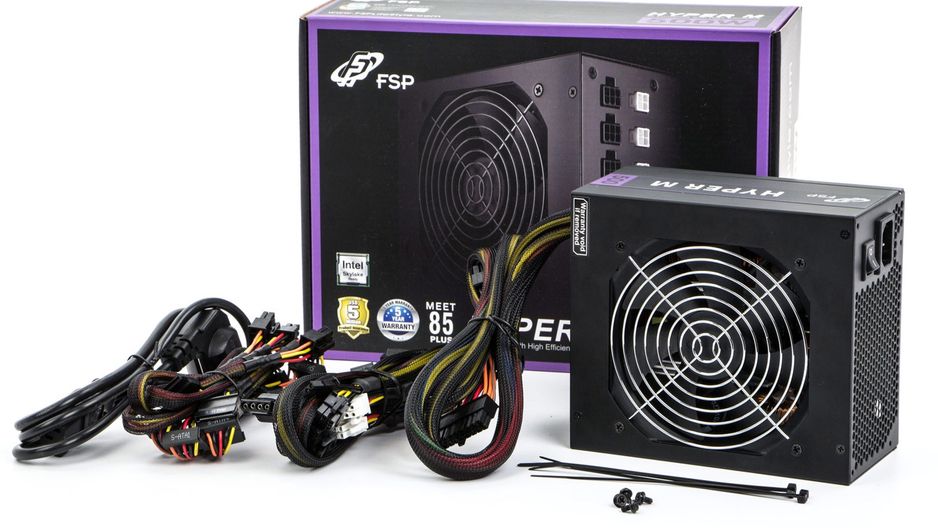

Hyper M 500W dotarł do nas w niewielkim opakowaniu. Dodatkowe wyposażenie jest standardowe – oprócz zasilacza znajdziemy tutaj: modularne wiązki, przewód zasilający, opaski zaciskowe i śrubki montażowe.

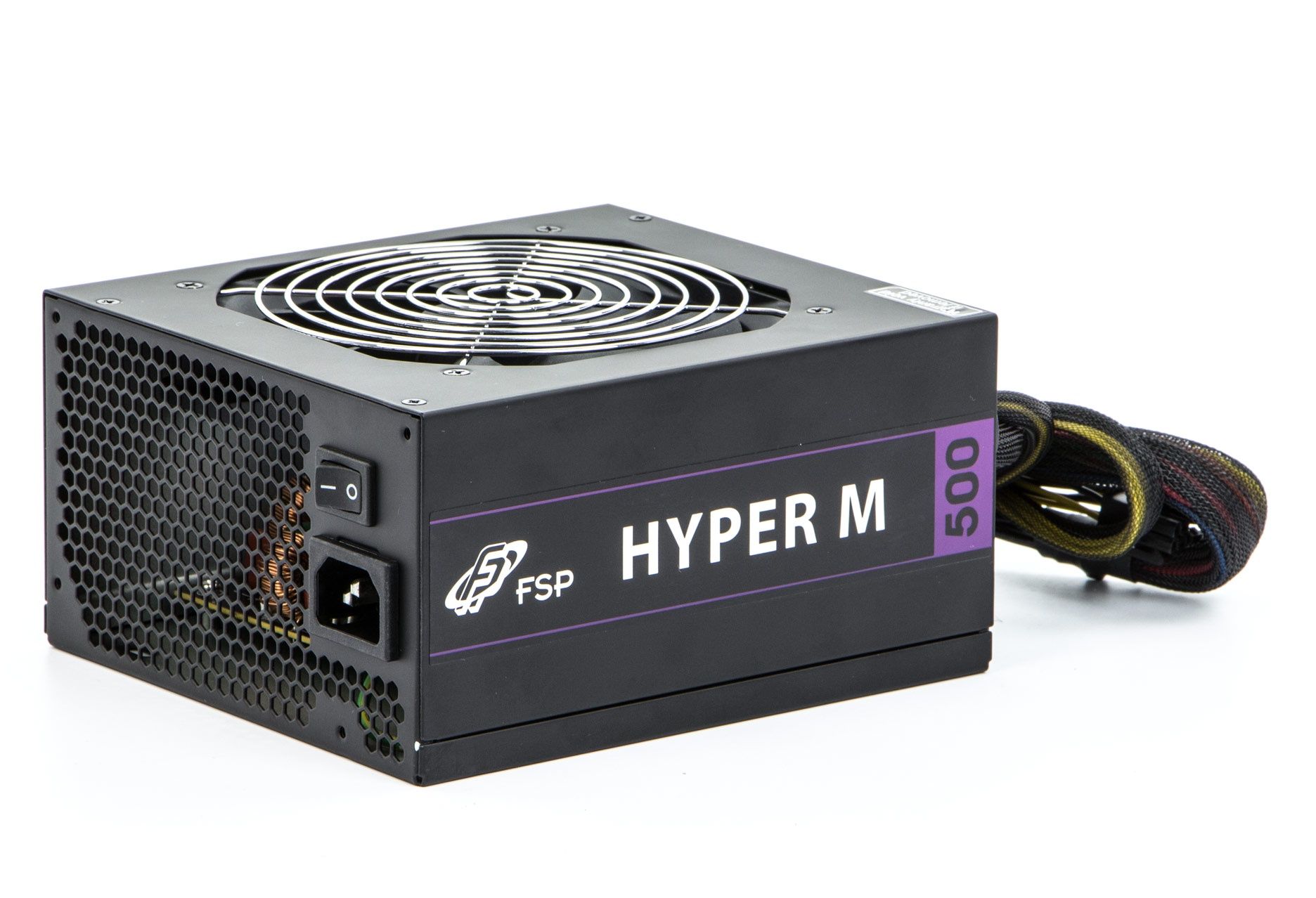

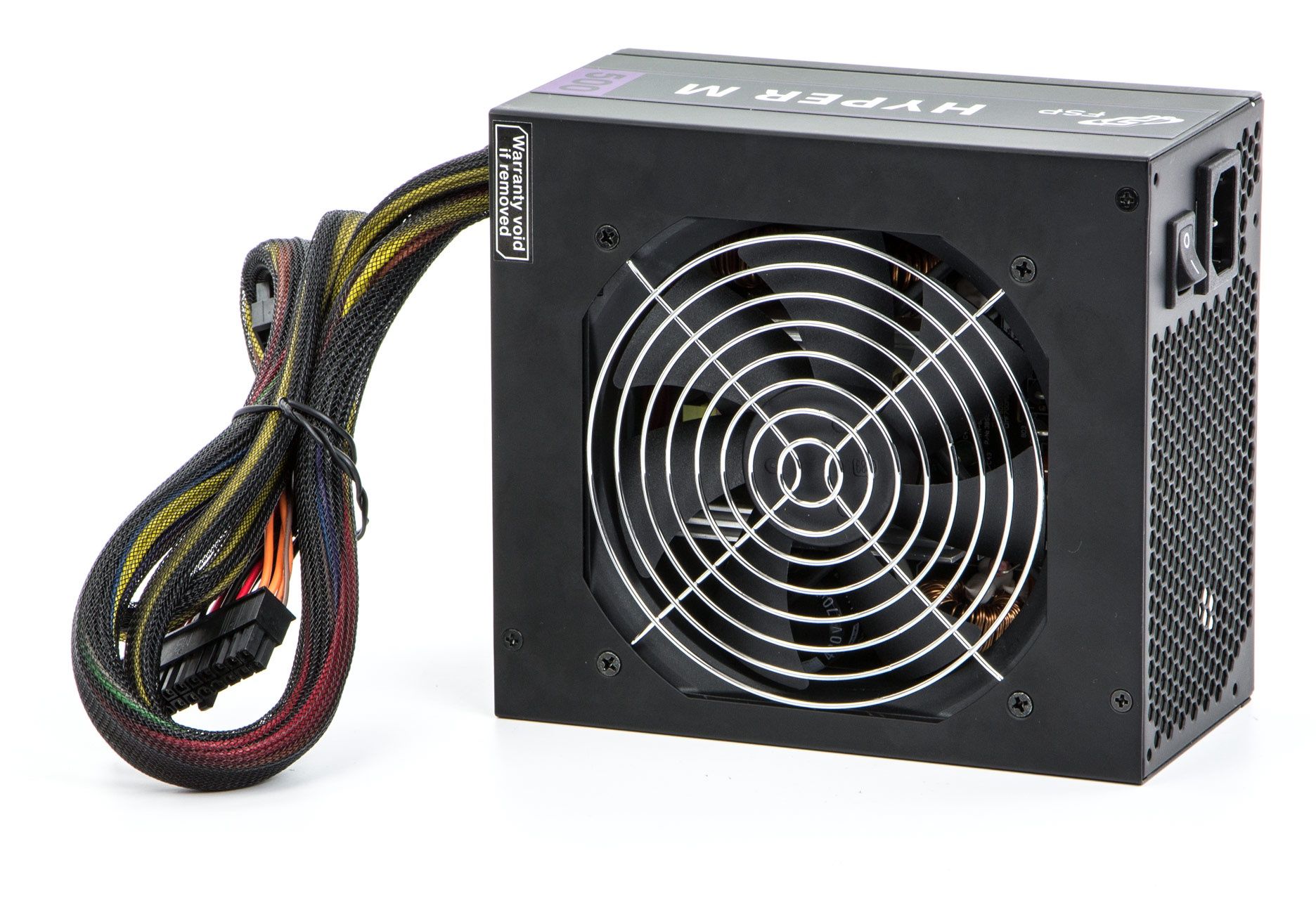

Sam zasilacz na pierwszy rzut oka nie wyróżnia się niczym szczególnym. Konstrukcję zamknięto w czarnej, matowej obudowie, a na górnej ściance znalazł się srebrny grill osłaniający 120-milimetrowy wentylator (więcej o nim w dalszej części artykułu).

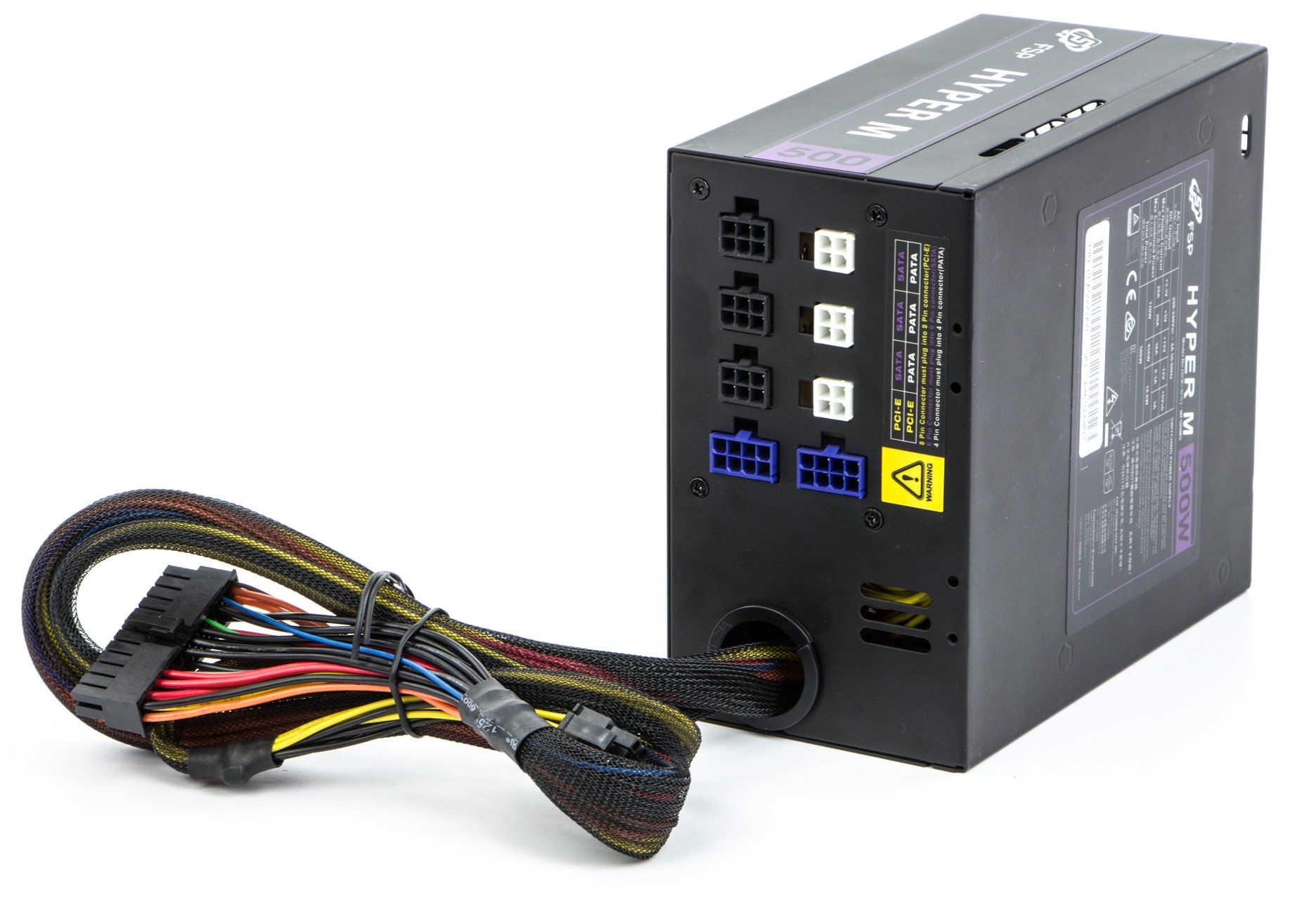

Jednostka wyróżnia się jednak częściowo modularnym okablowaniem – na stałe przymocowano dwie obowiązkowe wiązki ATX12V 24-pin (nierozłączana) i EPS12V 4+4-pin, natomiast pozostałe można podłączyć wg własnego uznania. Do dyspozycji oddano następujące wiązki:

• ATX12V 24 pin – długość: 56 cm
• EPS12V 4+4 pin – długość: 66 cm
• PCI-E 6+2 pin – długość: 50 cm
• PCI-E 6+2 pin – długość: 50 cm
• 3x SATA – długość: 45 + 12 + 12 cm
• 3x SATA – długość: 45 + 12 + 12 cm
• 3x SATA – długość: 45 + 12 + 12 cm
• 2x MOLEX + FDD – długość: 45 + 12 + 12 cm
• 2x MOLEX + FDD – długość: 45 + 12 + 12 cm

Dostępne wiązki są długie, więc nie powinny sprawiać problemów nawet w większych obudowach. Uwagę zwraca sporo wtyczek SATA i dwie osobne wiązki PCI-E. Szkoda tylko, że producent nie zdecydował się na bardziej estetyczne wykonanie kabelków (oplot nie obejmuje całej długości wiązki, a na jej końcach widać kolorowe przewody). Do poprawy w kolejnej, poprawionej rewizji!

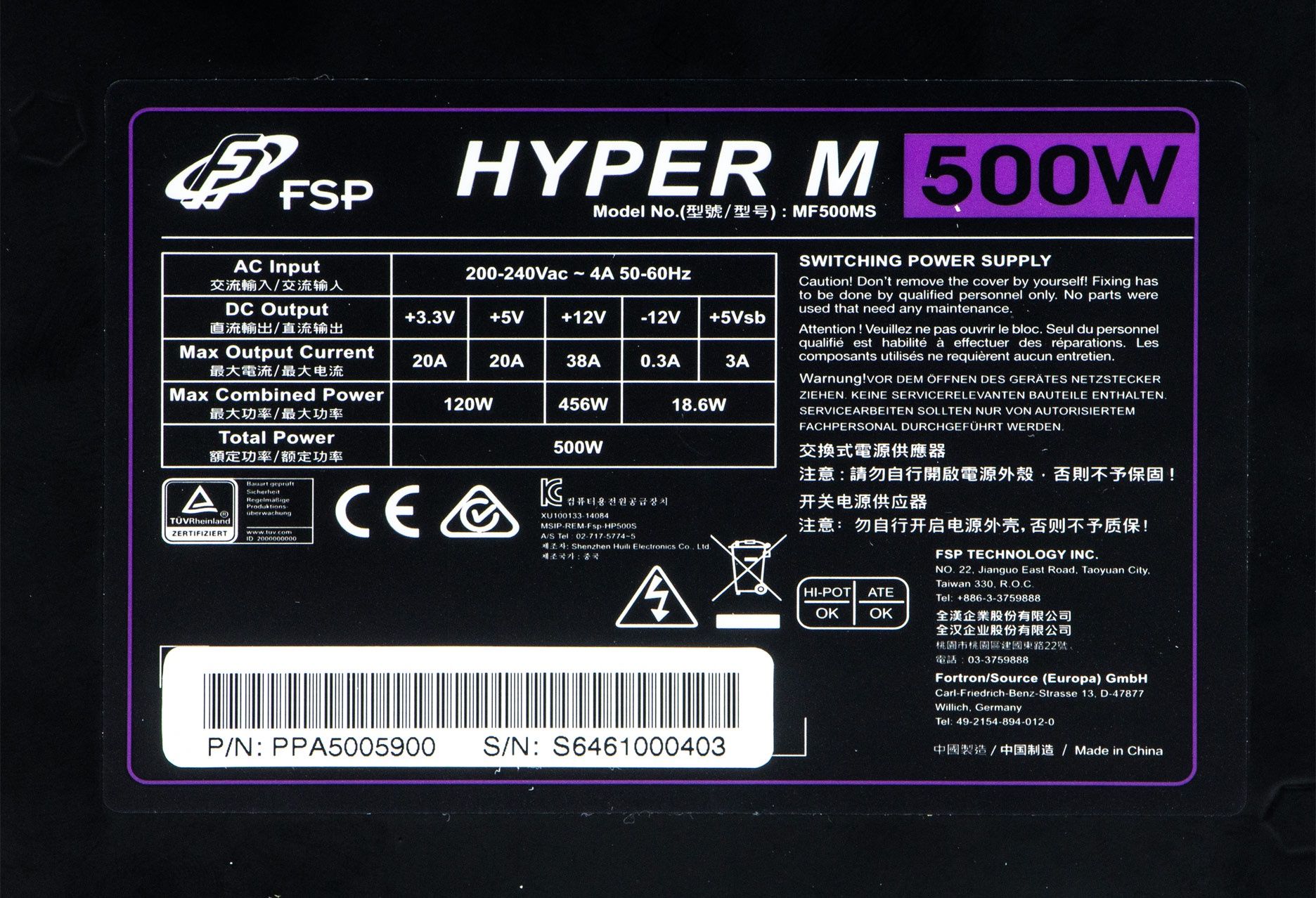

Testowany przez nas model oferuje moc znamionową 500 W. Na główną linię 12 V przypada tutaj 456 W, natomiast łączna obciążalność linii 3,3 V i 5 V nie może przekraczać 120 W. W przypadku mniej ważnych szyn 5Vsb i -12 V jest to łącznie 18,6 W.

Jak wygląda kwestia sprawności energetycznej? Co prawda nie potwierdzono jej oficjalnym certyfikatem 80 PLUS, ale producent chwali się efektywnością na poziomie 85%. Oznacza to zatem, że jednostka powinna oferować podobny pobór mocy do modeli ze znaczkiem 80 PLUS Bronze. Jak będzie w rzeczywistości? Oczywiście nie omieszkamy tego sprawdzić.

Nad bezpieczeństwem jednostki czuwa tylko podstawowy komplet zabezpieczeń:

• nadprądowe (OCP) - zasilacz wyłączy się automatycznie, gdy prąd na liniach przekroczy limit określony przez normy ATX
• nadnapięciowe (OVP) - zasilacz wyłączy się automatycznie, gdy napięcie na liniach przekroczy limit określony przez normy ATX
• przeciwzwarciowe (SCP) – zabezpieczenie to zapobiega uszkodzeniu zasilacza podczas awarii sieci energetycznej

Jak Hyper M 500W wypada w praktyce? Na kolejnych stronach przyjrzymy się budowie zasilacza, a także sprawdzimy pobór energii elektrycznej oraz stabilność napięć wyjściowych.

Obudowa zasilacza została zabezpieczony plombą - jej zerwanie jest równoznaczne z utratą gwarancji, więc nie polecamy jej otwierać (również z uwagi na bezpieczeństwo). Czytelnicy nieznający i nieinteresujący się elektroniką mogą ominąć ten rozdział.

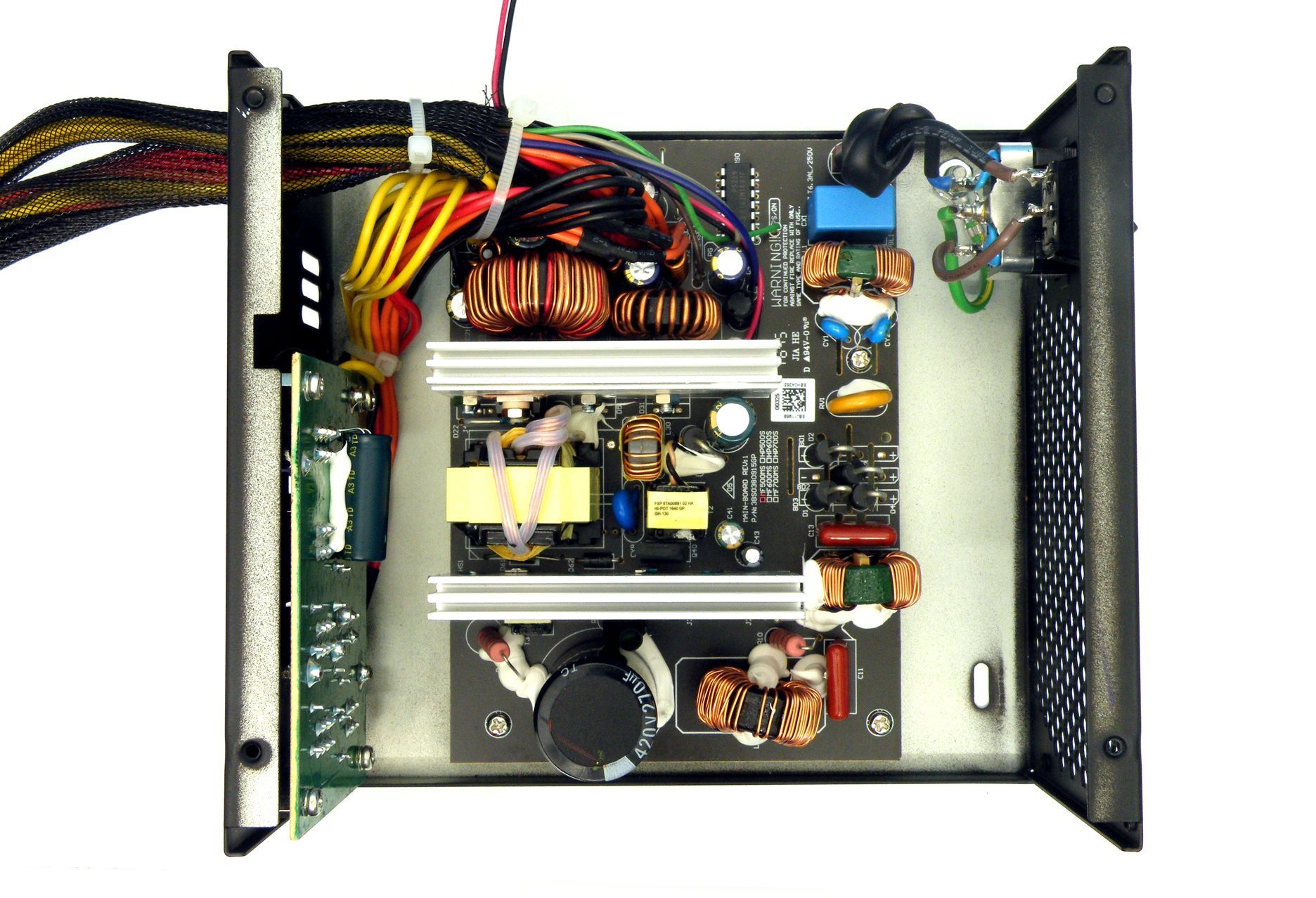

Hyper M 500W to autorska konstrukcja zaprojektowana przez firmę FSP. Na tym samym projekcie bazują mocniejsze modele Hyper M 600W i 700W, a także Hyper S 500W, 600W i 700W (ze stałym okablowaniem).

Jakość wykonania właściwie nie budzi większych zastrzeżeń, aczkolwiek nie mamy do czynienia z komponentami z najwyższej półki. Pozostaje jeszcze pytanie dlaczego producent zastosował większą obudowę, skoro płytka drukowana nie obejmuje całej objętości zasilacza.

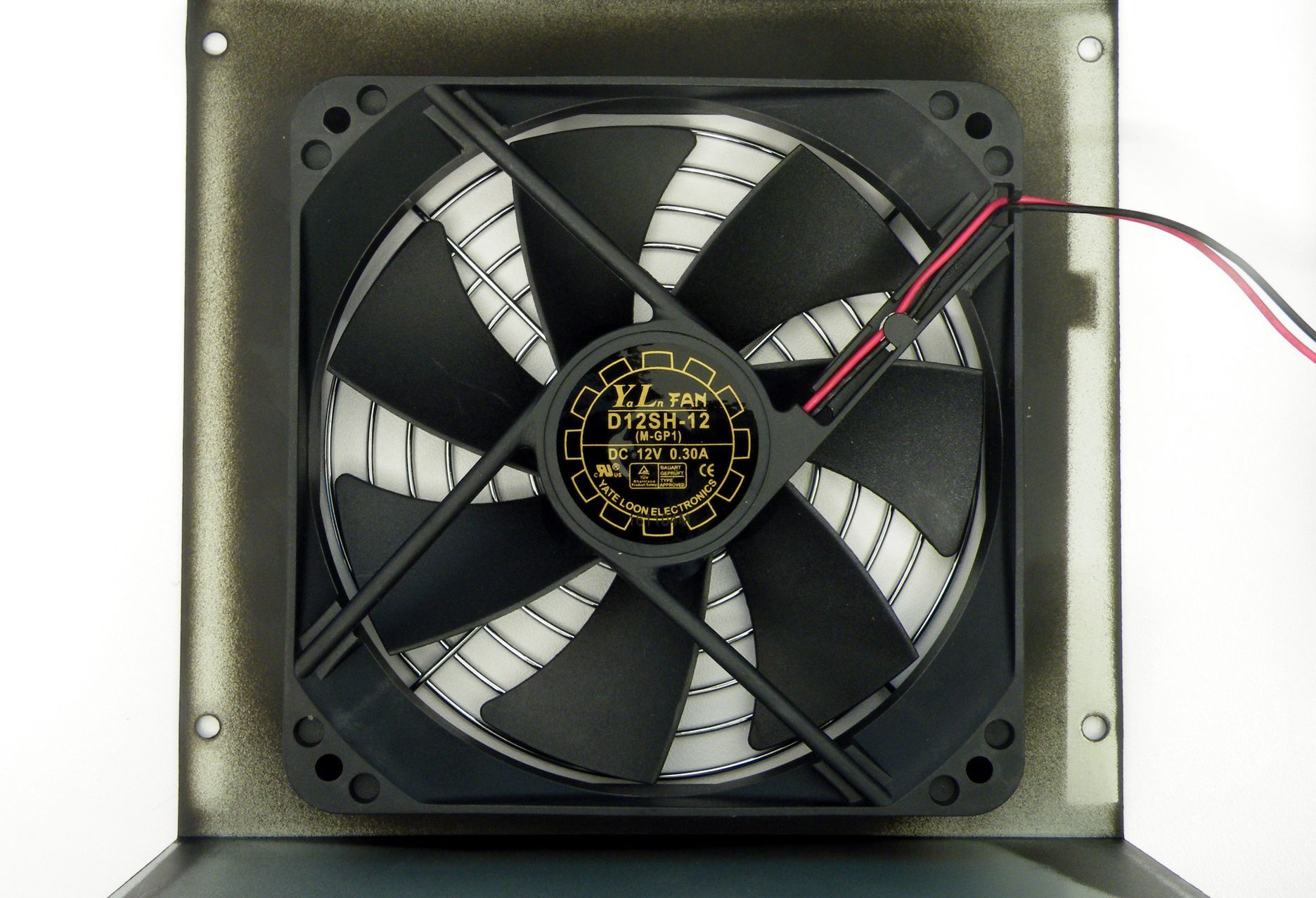

Do chłodzenia zasilacza wykorzystano 120-milimetrowy wentylator Yate Loon D12SH-12 – model ten wykorzystuje łożysko ślizgowe o podwyższonej żywotności, a jego maksymalna prędkość obrotowa to 2200 RPM. Kultura pracy stoi na akceptowalnym poziomie.

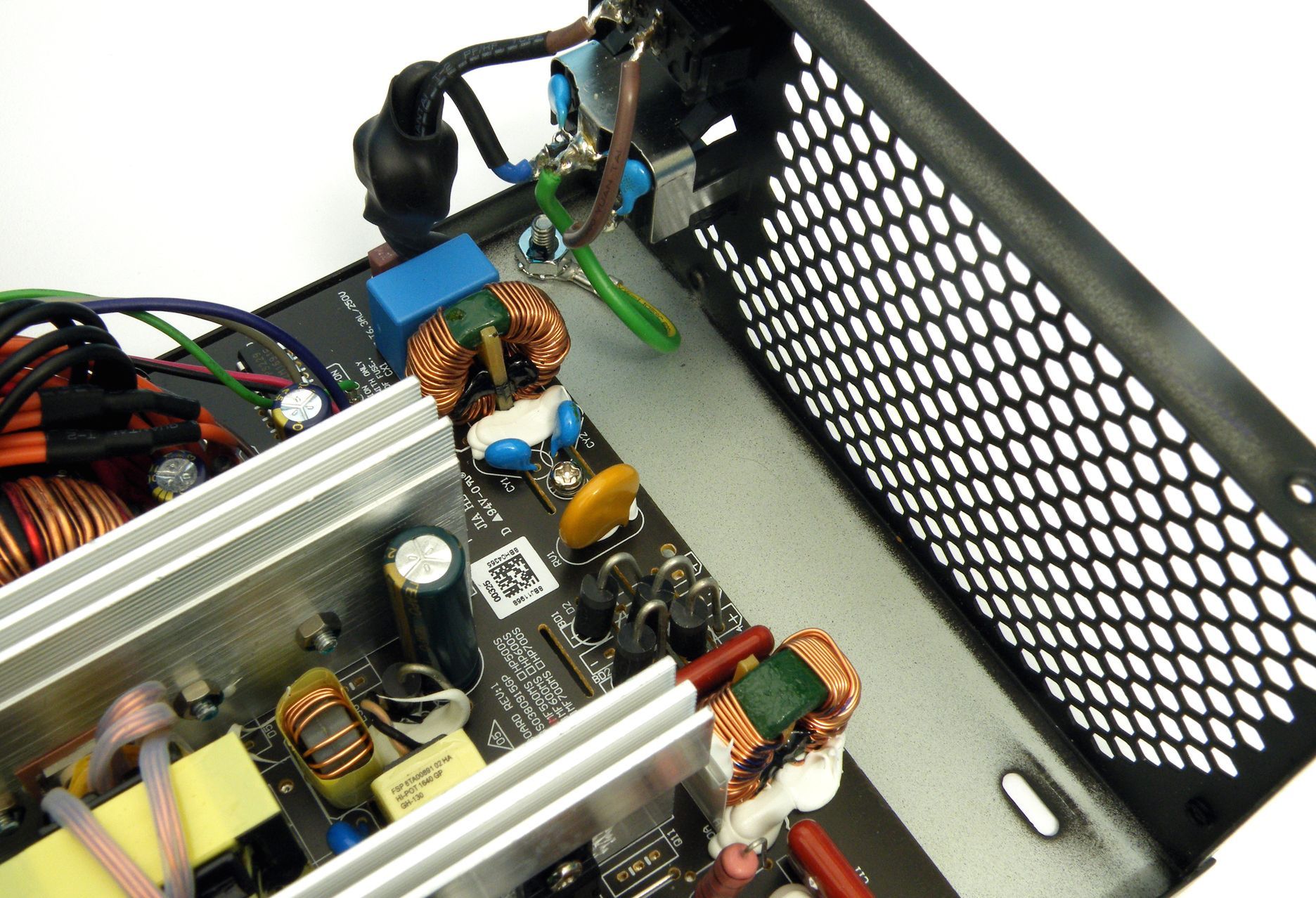

Etap filtrowania napięć obejmuje dwa kondensatory ceramiczne typu Y, które przymocowano do wtyku AC. Dalej znalazł się bezpiecznik, kondensator poliestrowo-metalizowany typu X, cewka, dwa kondensatory ceramiczne typu Y, warystor i kolejna cewka. Ciekawostką jest brak tradycyjnego mostka prostowniczego – zamiast niego zastosowano cztery diody prostownicze.

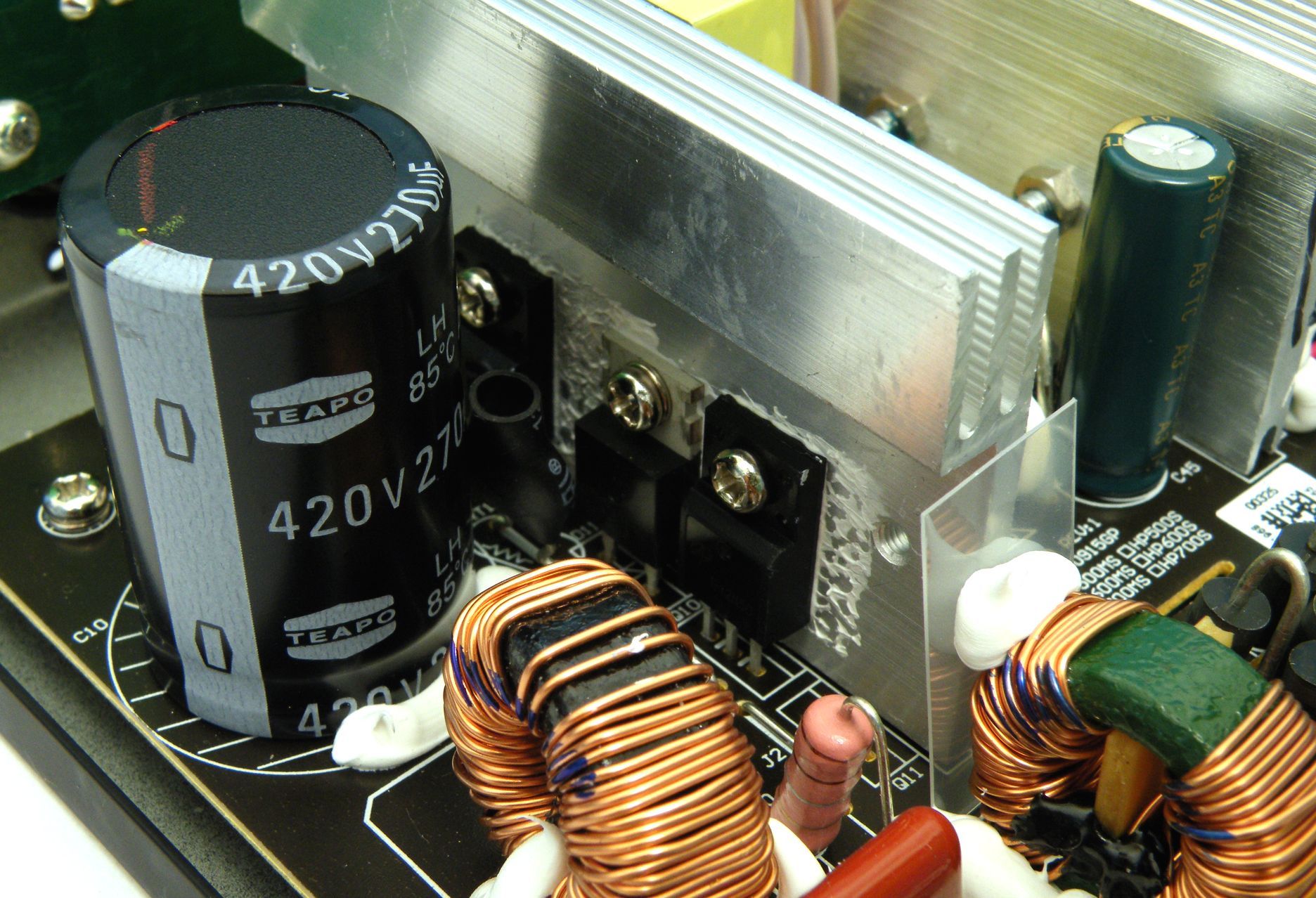

Główny kondensator został wyprodukowany przez firmę Teapo – jest to model z serii LH, który charakteryzuje się napięciem 420 V, pojemnością 270 µF i został przystosowany do pracy w temperaturze do 85 stopni Celsjusza. Tuż obok umieszczono też termistor (w koszulce termokurczliwej).

Na aktywny układ PFC składa się dioda NXP Semiconductors BYC5-600 oraz tranzystor Alpha & Omega Semiconductors AOTF12N50. Z kolei za przełączenia odpowiadają dwa kolejne tranzystory Alpha & Omega Semiconductors AOTF12N50.

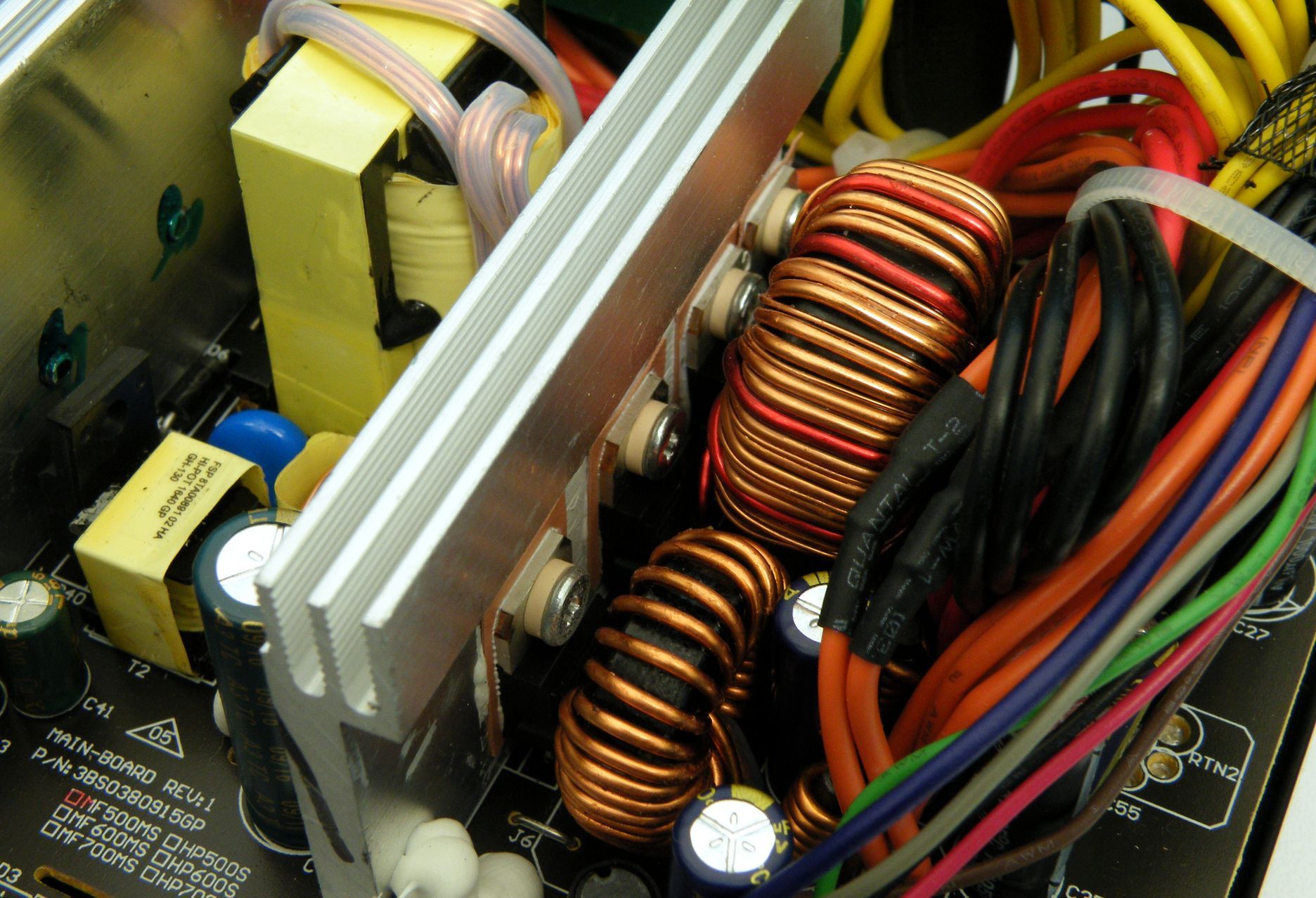

FSP Hyper M 500W wykorzystuje grupową regulację napięć – konstrukcja ta jest tańsza, ale może mieć wpływ na gorsze napięcia wyjściowe. Producent zastosował tutaj cztery diody Schottky'ego STMicroelectronics STPS3045CT, które przymocowano do drugiego radiatora.

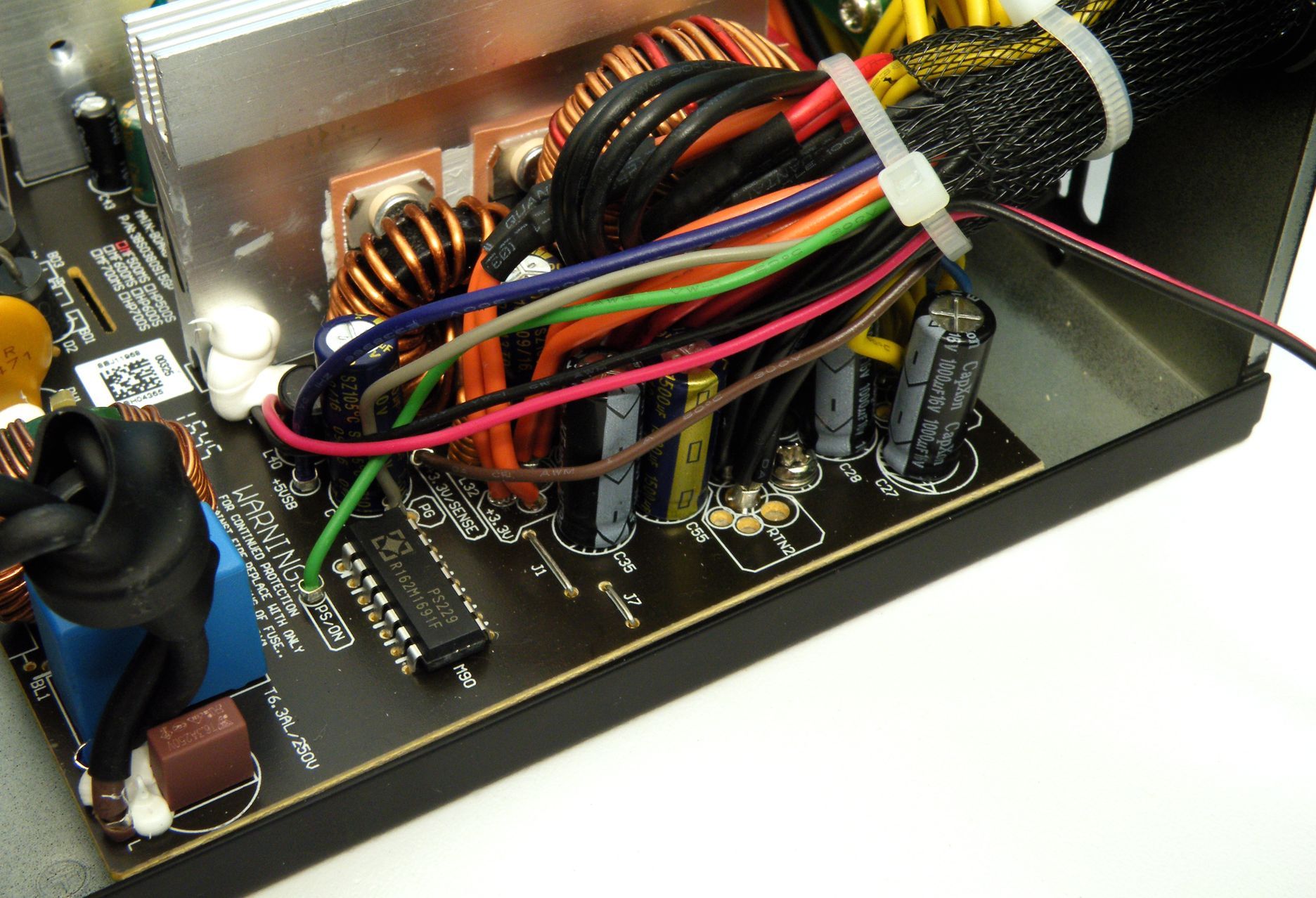

Filtrowaniem napięć zajmują się kondensatory marki CapXon i Teapo, tym razem przystosowane do pracy w temperaturze do 105 stopni Celsjusza. Tuż obok można zauważyć układ SiTI PS229, który odpowiada za zabezpieczenia: OVP, UVP, SCP i OCP (chociaż do tego drugiego producent oficjalnie się nie przyznaje).

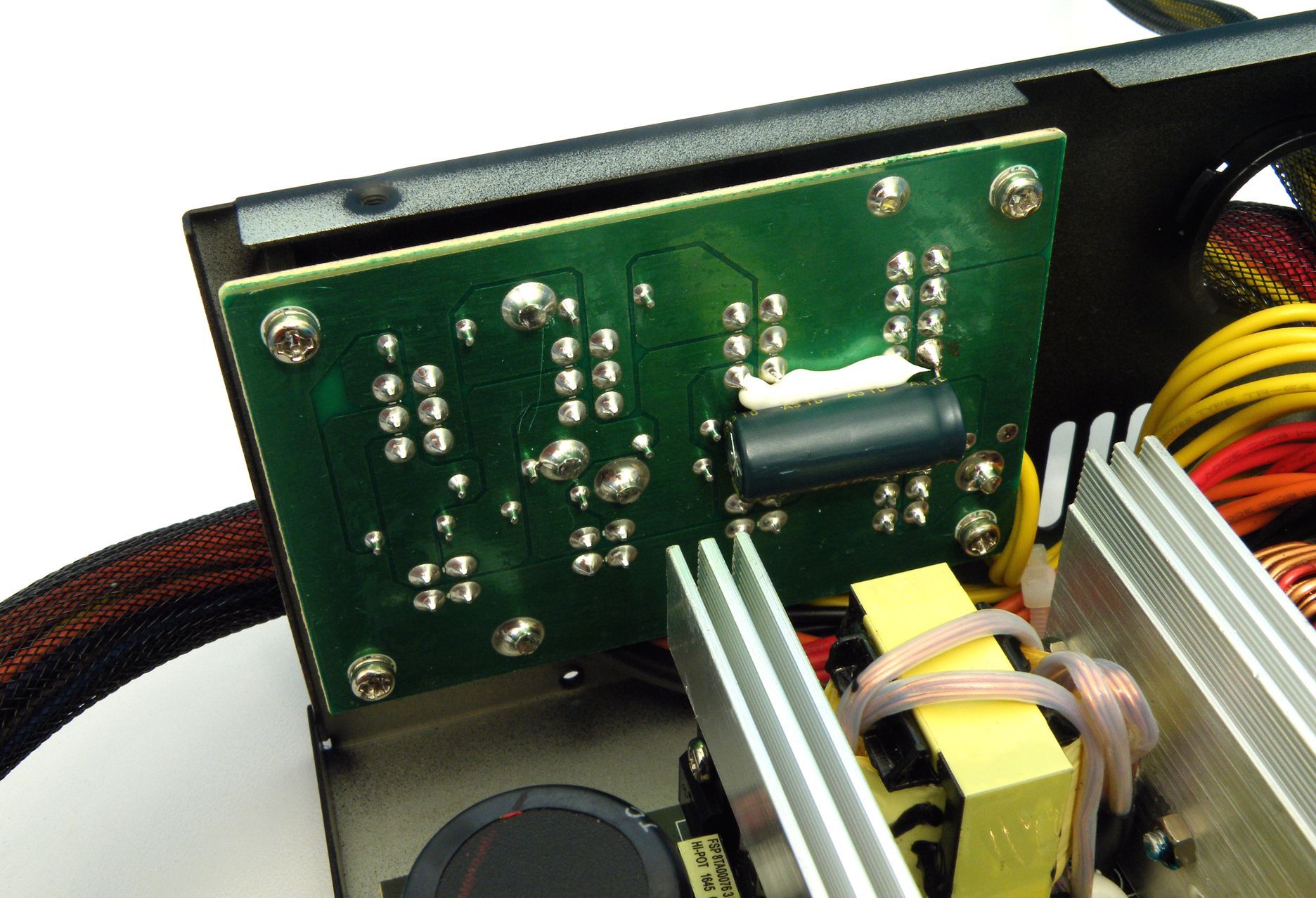

Gniazda do wpięcia modularnych wiązek wyprowadzono na dodatkowej płytce drukowanej, na której znalazł się jeszcze jeden kondensator filtrujący napięcia.

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5 6600" opis="Intel Core i5-6600 zalicza się do jednych z najwydajniejszych procesorów Intel Skylake. Do chłodzenia wykorzystaliśmy referencyjny cooler."]

[kontrolka produkt=msi-z170a-tomahawk typ=top10new tytul="MSI Z170A Tomahawk" opis="MSI Z170A Tomahawk to płyta główna pod LGA 1151, która została zaprojektowana głównie z myślą o graczach i entuzjastach. Podstawa naszej platformy testowej zasilaczy."]

[kontrolka produkt=asus-radeon-r9-290 typ=top10new tytul="ASUS Radeon R9 290 DirectCU II OC" opis="Karta graficzna ASUS Radeon R9 290 DirectCU II OC może nie zalicza się do najnowszych modeli, ale charakteryzuje się dużym poborem energii elektrycznej, więc świetnie nadaje się do obciążania zasilaczy."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="2-kanałowy zestaw nowych pamięci DDR4 (w naszej platformie pracują z częstotliwością nominalną kontrolera pamięci - 2133 MHz)."]

[kontrolka produkt=wd-blue-320-gb typ=top10new tytul="WD Caviar Blue 320 GB (WD3200AAKS)" opis="WD Caviar Blue 320 GB to dysk systemowy, który wykorzystujemy w naszej platformie testowej od dawna."]

[kontrolka produkt=fsp-hyper-m-500w typ=top10new tytul="FSP Hyper M 500W" opis="Testowany przez nas zasilacz - jest to ekonomiczna konstrukcja, która odznacza się częściowo modularnym okablowaniem."]

[kontrolka produkt=microsoft-windows-8-1-64-bit-o typ=top10new tytul="Microsoft Windows 8.1 64 bit " opis="Nasza konfiguracja sprzętowa działa pod obsługą systemu operacyjnego Windows 8.1 64-bit"]

• AMD Radeon Software Crimson Edition 16.3 Beta

• Multimetr: Kewtech KT115 (dokładność ±0,6%+4c)
• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Testy poboru mocy przeprowadziliśmy dla pięciu scenariuszy, które są typowe podczas użytkowania komputera:

• komputer w stanie spoczynku – uruchomiona przeglądarka internetowa i edytor tekstu
• odtwarzanie filmu Full HD w aplikacji VLC Media Player
• praca na aplikacji 1-wątkowej – kompresowanie pliku za pomocą aplikacji 7zip z ograniczeniem do jednego wątku
• praca na aplikacji wielowątkowej – symulacja renderowania za pomocą benchmarka Cinebench R11.5
• rozgrywka w grze – symulacja za pomocą benchmarka z gry Sniper Elite V2

Dodatkowo zmierzyliśmy pobór mocy podczas maksymalnego obciążenia procesora, karty graficznej oraz łącznie procesora i karty graficznej – w tym celu użyliśmy aplikacji OCCT i aplikacji MSI Kombustor. Warto jednak zaznaczyć, że pobór mocy odnotowany w tych trybach nie jest możliwy do uzyskania podczas typowego użytkowania komputera, a jego wartość podaliśmy jedynie w formie ciekawostki. Podczas testów nie wyłączaliśmy mechanizmów oszczędzania energii, a zanotowane wartości są maksymalnymi zmierzonymi przez watomierz (pomijając ich chwilowe skoki).

Zgodnie z naszymi przewidywaniami, FSP Hyper M 500W uzyskuje wyniki zbliżone do jednostek o sprawności z certyfikatem 80 PLUS Bronze. Na pochwałę zasługuje wysoka efektowność przy bardzo niskim obciążeniu.

Przy maksymalnym obciążeniu procesora i/lub karty graficznej zasilacz plasuje się raczej pod koniec stawki przetestowanych przez nas zasilaczy, charakteryzując się wyższym zapotrzebowaniem na energię elektryczną.

Testy napięć zasilacza przeprowadziliśmy w dwóch trybach – spoczynku oraz maksymalnego obciążenia procesora i karty graficznej. Napięcie 3,3 V zmierzyliśmy w głównej wtyczce zasilającej ATX 20+4-pin (najczęściej jest to pomarańczowy przewód), napięcie 5 V we wtyczce MOLEX (najczęściej czerwony przewód), natomiast najważniejsze, z punktu widzenia obecnych podzespołów, 12 V w dwóch miejscach – we wtyczce MOLEX oraz wtyczce PCI-E 6+2-pin (w obydwóch przypadkach najczęściej żółty przewód).

Norma ATX zakłada 5% tolerancje najważniejszych napięć zasilających, natomiast w przypadku mniej ważnych jest to już 10%. Każdy zasilacz mieszczący się w wyznaczonych granicach bez problemu może pracować w komputerze, niemniej jednak parametry bliższe ideałowi dobrze świadczą o danej jednostce i jakości zastosowanych w niej komponentów.

Uwagę zwracają dosyć zawyżone napięcia na linii 5 V, aczkolwiek wszystko mieści się w normie i nie powinno sprawiać jakichkolwiek problemów. Cóż, po tej klasie zasilacza raczej nie spodziewaliśmy się rewelacji.

Jak wypada zasilacz FSP Hyper M 500W? Jednostka ma swoje mocne strony, ale wypadałoby też kilka rzeczy poprawić. Warto jednak pamiętać, że mamy do czynienia z ekonomiczną konstrukcją, od której nie powinniśmy za dużo wymagać.

Hyper M o mocy 500 W to propozycja dla komputerów ze średniej półki, które wyposażono w wydajny procesor i jedną kartę graficzną. Na pochwałę zasługuje cichy wentylator. Modularne okablowanie ułatwi instalację podzespołów i pozwoli zachować porządek wewnątrz obudowy. Do pełni szczęścia brakuje nam jednak bardziej estetycznego wykonania wiązek.

Jak wygląda kwestia elektroniki? Producent postawił na podstawową topologię z grupową regulacją napięć, a zastosowane komponenty jednak nie należą do najwyższej półki. W rezultacie jednostka charakteryzuje się średnią sprawnością energetyczną i tylko w miarę stabilnymi napięciami wyjściowymi. Całość uzupełnia tylko podstawowy komplet zabezpieczeń.

Zasilacz kosztuje u nas około 220 złotych, a więc nie tak dużo jak na markowy model o tych parametrach. Dodatkowym atutem jest tutaj długa, 5-letnia gwarancja producenta (czego raczej nie spotyka się w ekonomicznych konstrukcjach). Propozycję FSP możemy więc polecić tym klientom, którzy szukają taniego zasilacza z długą gwarancją, a jednocześnie nie zwracają uwagi na pobór mocy czy stabilność napięć.

• częściowo modularne okablowanie
• cicha praca wentylatora
• 9 wtyczek SATA
• 5 lat gwarancji producenta
• atrakcyjna cena


• elektronika mogłaby być lepszej jakości
• przydałoby się dopracować estetykę wiązek
