Gigabyte GA-X99-Gaming G1 WIFI – wypas dla graczy pod Haswell-E

Platforma Intel Haswell-E (X99) sprawdzi się nie tylko przy budowie wydajniej stacji roboczej, ale też przy składania przyszłościowego komputera do grania. Konfiguracja składająca się z potężnego procesora Haswell-E i kilku kart graficznych połączonych w CrossFireX/SLI sprosta nawet najbardziej wymagającym grom. Nie należy też zapominać o planach na przyszłość, bowiem studia zaskakują nas coraz bardziej wymagającymi tytułami – przykładem tutaj mogą być nadchodzące gry: Dying Light, GTA V, czy rodzimy Wiedźmin 3.

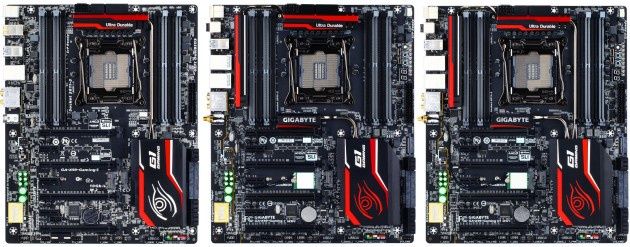

Firma Gigabyte pomyślała o takim zastosowaniu platformy Intel Haswell-E i do tej pory wydała aż cztery płyty główne z serii X99 dedykowane właśnie graczom – GA-X99M-Gaming 5 w formacie mATX oraz GA-X99-Gaming 5, GA-X99-Gaming 7 WIFI i GA-X99-Gaming G1 WIFI w formacie ATX. Warto jednak zauważyć, że trzy większe modele są do siebie bardzo podobne – zerknijcie zresztą na porównanie poniżej.

Do naszej redakcji trafił najbardziej „wypasiony” model X99 Gaming G1 WIFI, który powinien zainteresować najbardziej wymagających graczy. Jego cena jest jednak równie „wymagająca”, bo wynosi około 1550 złotych. Za 100 złotych mniej dostępny jest prawie identyczny Gaming 7 WIFI, a za kolejne 250 złotych mniej uboższa wersja Gaming 5. Czy X99 Gaming G1 WIFI sprosta oczekiwaniom najbardziej wymagających graczy i warto do niego dołożyć te kilkaset złotych? Na te pytania postaramy się odpowiedzieć w niniejszej recenzji.

Już po pudełku widać, że Gigabyte X99-Gaming G1 WIFI to propozycja dla wyjątkowych klientów. Z przodu umieszczono cybernetyczne oko, a więc główny motyw linii G1 Gaming, natomiast z tyłu znalazła się szczegółowa specyfikacja produktu. Jest też okienko, przez które można podejrzeć płytę główną, a także rączka, ułatwiająca jej transport. Dodatkowe wyposażenie jest bogate – składa się na nie:

• antena dla bezprzewodowej karty sieciowej Wi-Fi (2T2R)
• przewód 1 – 3x ATX12V
• 6 przewodów sygnałowych SATA (w nylonowym oplocie)
• mostek CrossFire
• mostek SLI
• mostek 3-way SLI
• mostek 3-way SLI (długi)
• mostek 4-way SLI
• zaślepka tylnego panelu z podświetleniem LED
• instrukcje obsługi
• 3 płyty ze sterownikami i oprogramowaniem

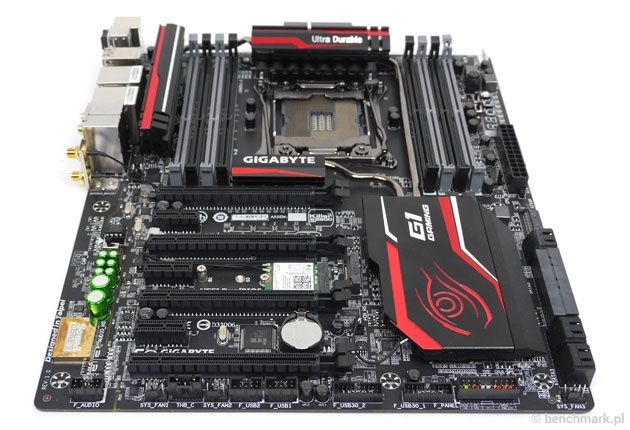

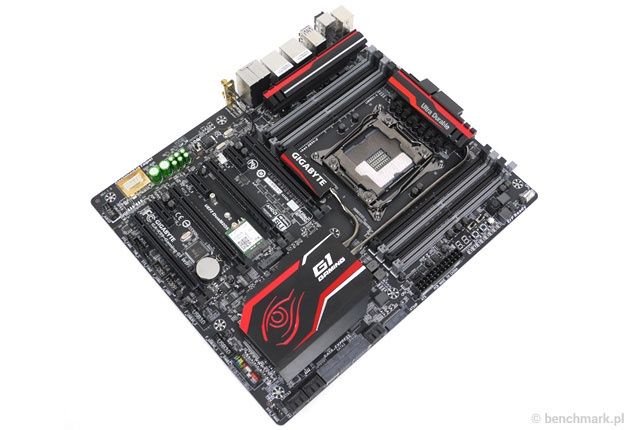

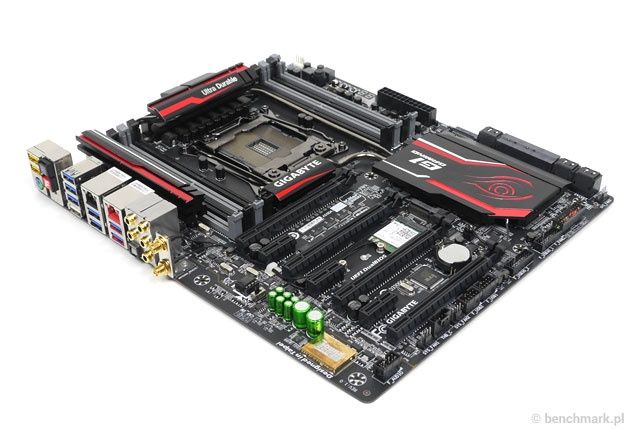

Płyta bazuje na laminacie formatu E-ATX (jest zatem trochę głębsza od standardowego ATX) i prezentuje się nadzwyczaj efektownie. Poszczególne elementy zostały utrzymane w czarno-szarej kolorystyce, lecz uroku dodają tutaj czerwonawe wstawki na radiatorach sekcji zasilania i chipsetu. Na uwagę zasługuje też podświetlenie LED (technologia Ambient LED), którym można sterować za pomocą dołączonego oprogramowania – podświetlony jest radiator na chipsecie, ścieżka oddzielająca układ dźwiękowy, a nawet… zaślepka tylnego panelu. Entuzjaści i zwolennicy moddingu powinni być zatem zadowoleni – zobaczcie prezentację tego „ficzeru” na filmiku powyżej ;)

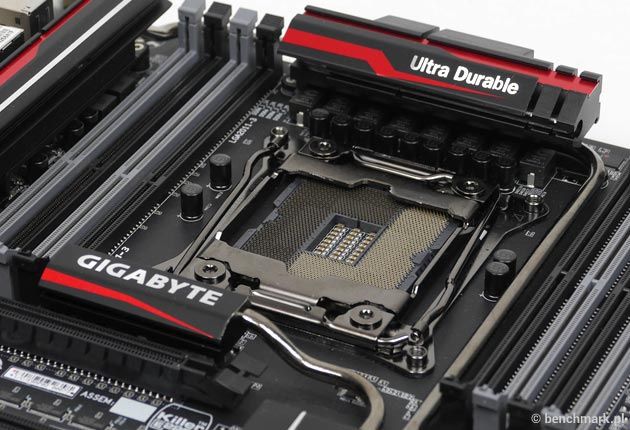

Dla procesora przeznaczono gniazdo LGA 2011-3, w którym można zainstalować procesor Intel Core i7 z generacji Haswell-E. Z kolei nad i pod podstawką znalazły się po cztery banki, obsługujące 4-kanałowe zestawy pamięci DDR4 o taktowaniu 2133 MHz (po podkręceniu do 2800 MHz) i pojemności 64 GB (8x 8 GB).

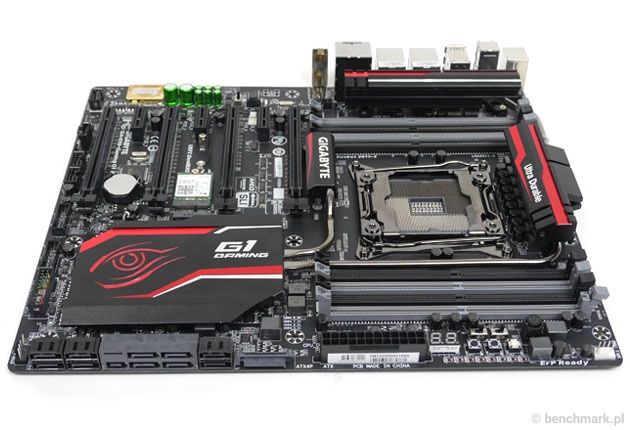

Za zasilanie procesora odpowiada 8-fazowa sekcja, która składa się z kondensatorów Durablack 10K, dławików Cooper Bussmann, tranzystorów IR PowIRstage (3. generacja) i cyfrowych kontrolerów IR Digitalk Controller PWM (4. generacja). Dla kontrolera pamięci przeznaczono 2 osobne fazy ze zdublowanymi dławikami.

Warto również poświecić kilka słów chłodzeniu sekcji zasilania – producent zastosował tutaj dwa radiatory (na sekcji CPU i RAM), połączone ciepłowodami z mniejszym radiatorem w centrum laminatu i potężnym radiatorem na chipsecie. Jak zapewne część z Was już wcześniej zauważyła, model GA-X99-Gaming 7 WIFI wyróżnia się jedynie… brakiem rurki cieplnej łączącej radiator na mostku X99 z tym na sekcji zasilania CPU. Cóż, naszym zdaniem nie usprawiedliwia on ceny wyższej o 100 złotych (!), tym bardziej, że sekcja nie nagrzewała się na tyle, aby był on po prostu niezbędny.

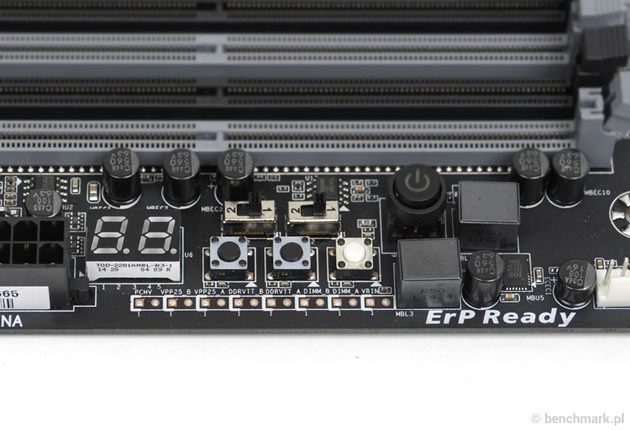

Choć płyta została zaprojektowana z myślą o graczach, nie zabrakło funkcji dedykowanych zaawansowanym overclockerom – w sumie jedno drugiego nie wyklucza. Przy dolnej krawędzi udostępniono przyciski do włączania i restartowania komputera, przycisk do włączania UEFI bez konieczności używania klawiatury (DTB – Direct to BIOS), przycisk do przywracania domyślnych ustawień UEFI, a także przełączniki – do wybierania i wyłączania dodatkowej kości BIOS. Jest też wyświetlacz diagnostyczny oraz punkty pomiarowe napięć zasilających (PCHV, VPP25_B, VPP25_A, DDRVTT_B, DDRVTT_A, DIMM_B, DIMM_A, VRIN).

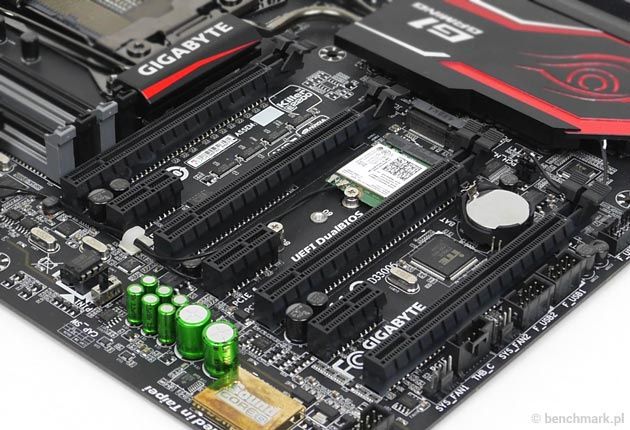

Dla kart rozszerzeń przeznaczono trzy złącza PCI-Express 2.0 x1 oraz cztery PCI-Express 3.0 x16. Po zamontowaniu procesora z 28-liniowym kontrolerem magistrali PCI-Express 3.0 (Core i7-5820K), złącza działają w trybie x8/x8/x4/x8 i możliwe jest połączenie dwóch lub trzech kart graficznych w trybie 2-way/3-way/Quad SLI, bądź też dwóch, trzech lub czterech w 2-way/3-way/4-way/Quad CrossFireX. Modele z 40-liniowym kontrolerem PCI-Express oferują przepustowość x8/x16/x8/x8, a zatem możliwe jest tutaj połączenie nawet czterech kart graficznych w trybie 4-way SLI. Warto jednak pamiętać, że w przypadku zainstalowania większej liczby kart rozszerzeń (zwłaszcza kart graficznych), zaleca się podłączenie dodatkowej wtyczki zasilającej SATA (przy dolnej krawędzi laminatu).

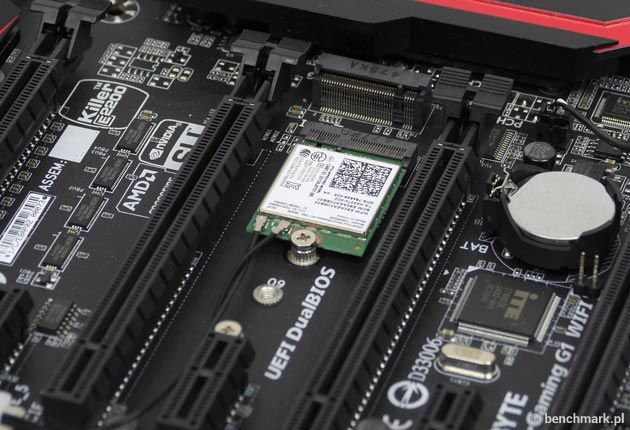

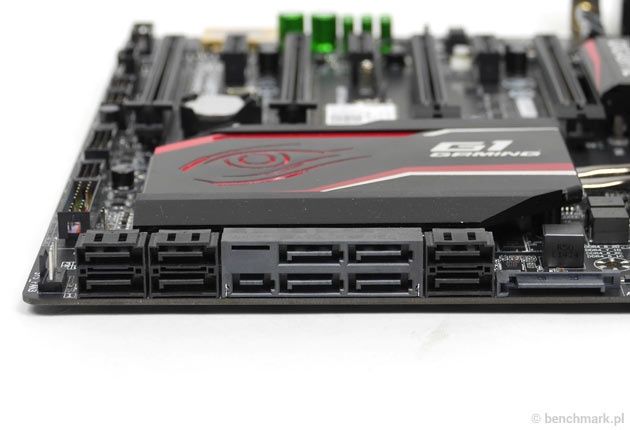

Chipset Intel X99 schowano pod sporym radiatorem z logo serii G1 Gaming – jak już wcześniej wspominaliśmy, jest on podświetlany białymi diodami LED. Układ ten odpowiada za osiem gniazd SATA 6 Gb/s i jedno SATA Express 10 Gb/s (można je wykorzystać jako dwa niezależne SATA 6 Gb/s). Oprócz tego udostępniono dwa złącza M.2 – w jednym z nich można zamontować dysk SSD w rozmiarze 2260 lub 2280, natomiast w drugim fabrycznie zainstalowano bezprzewodową kartę sieciową Intel Dual Band Wireless-AC 7260 w standardzie 802.11a/b/g/n/ac z Bluetooth 4.0/3.0+HS/2.1+EDR.

Przy lewej krawędzi PCB umieszczono też dwa pinowe złącza do wyprowadzenia dwóch portów USB 3.0 (łącznie cztery), dwa złącza do wyprowadzenia dwóch portów USB 2.0 (łącznie cztery) i złącze do podłączenia zewnętrznej karty Thunderbolt. Na pokładzie znalazły się też pięć gniazd do podłączenia wentylatorów.

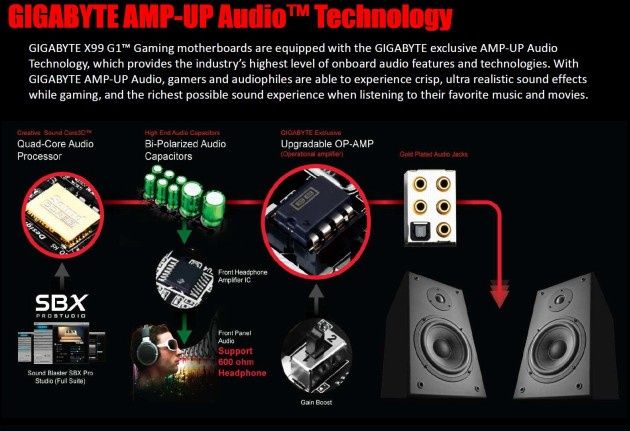

Jak przystało na płytę dedykowaną graczom, producent zastosował też wysokiej jakości układ dźwiękowy – w tym przypadku jest to 4-rdzeniowy procesor Creative Sound Core3D, który został wzbogacony o wzmacniacz operacyjny TI Burr Brown OPA2134 i kondensatory marki Nichicon MUSE. Z myślą o przednim panelu zastosowano dodatkowy wzmacniacz, obsługujący słuchawki o impedancji do 600 Ω.

Warto dodać, że możliwa jest tutaj regulacja siły wzmocnienia głównego wzmacniacza (2,5x lub 6x), a on sam został umieszczony na specjalnej podstawce, dzięki czemu można go łatwo wymienić (inne układy trzeba jednak dokupić we własnym zakresie). Nad jakością dźwięku czuwa także osłona procesora dźwiękowego przed zakłóceniami EMI, separacja części laminatu oraz pozłacane złącza jack.

Nie mogło też zabraknąć karty sieciowej, wprowadzonej z myślą o grach muiltiplayer – oprócz standardowej, opartej o kontroler Intel I218V, jest też dodatkowa Qualcomm Atheros Killer E2201, która została zoptymalizowana właśnie pod kątem mniejszych opóźnień dla gier sieciowych. Obydwie oferują przepustowość 10/100/1000 Mb/s.

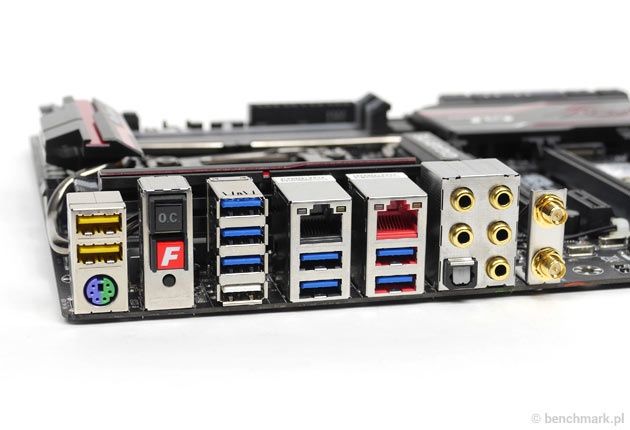

Na tylnym panelu wyprowadzono:

• port PS/2 dla myszki lub klawiatury
• dwa porty USB 2.0 ze stabilniejszym napięciem zasilającym (USB DAC-UP)
• osiem portów USB 3.0 – cztery rozdzielone za pomocą dwóch hubów Renesas uPD720210
• przycisk do automatycznego podkręcania procesora (CPU OC Button)
• przycisk do szybszego uruchamiania komputera (Fast Boot)
• przycisk do przywracania domyślnych ustawień UEFI
• złącze RJ45 gigabitowej karty sieciowej Intel I218V
• złącze RJ45 gigabitowej karty sieciowej Qualcomm Atheros Killer E2201
• dwa złącza do podłączenia anteny dla bezprzewodowej karty sieciowej Wi-Fi
• złącza audio (w tym optyczne S/PDIF) układu dźwiękowego Creative Sound Core3D

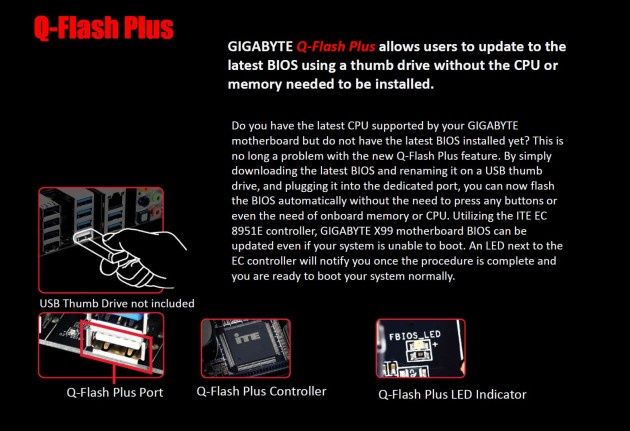

Warto również wspomnieć, że płyta oferuje również funkcję Q-Flash Plus, dzięki której można zaktualizować BIOS bez konieczności montowania procesora i pamięci RAM (np. gdy nie są one jeszcze kompatybilne). W tym celu należy skopiować plik z jego najnowszą wersją na pamięć USB i podłączyć ją do oznaczonego portu USB 3.0 (w tym przypadku biały), a po uruchomieniu komputera, płyta samoczynnie wykryje plik i zaktualizuje BIOS.

System operacyjny: Windows 7 Ultimate 64-bit SP1

Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

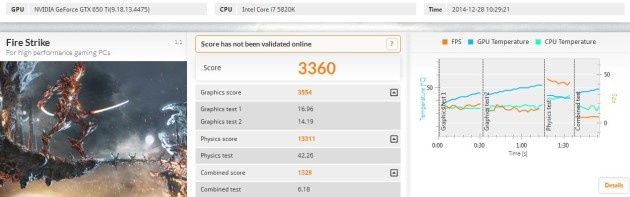

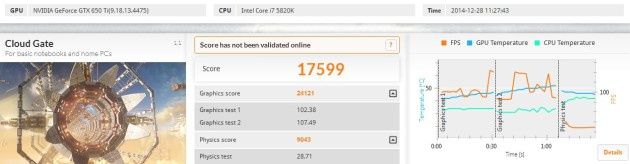

W testach wydajnościowych wykorzystujemy najnowszą wersję programu 3DMark. Ze względu na to, że pomiary przeprowadziliśmy przy użyciu procesora Intel Core i7-5820K i zewnętrznej karty graficznej Palit GeForce GTX 650 Ti OC, uzyskanych wyników nie można porównywać z rezultatami z testów innych platform.

Zapraszamy wszystkich do działu benchmarki. Znajdziecie tam linki do pobrania popularnych benchmarków, w tym PCMark 7 oraz 3DMark. Każdy zarejestrowany użytkownik może opublikować wyniki swojej maszyny.

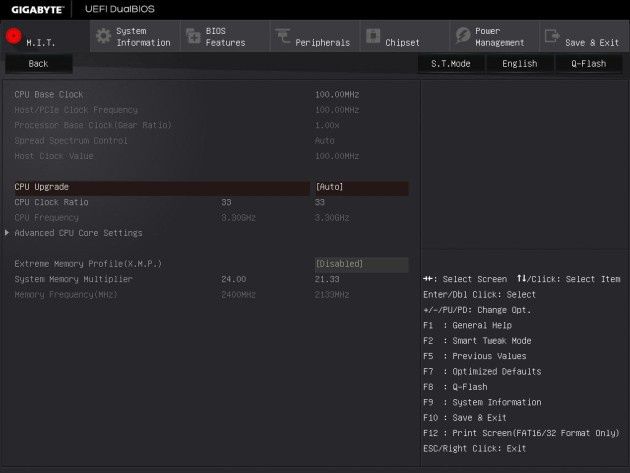

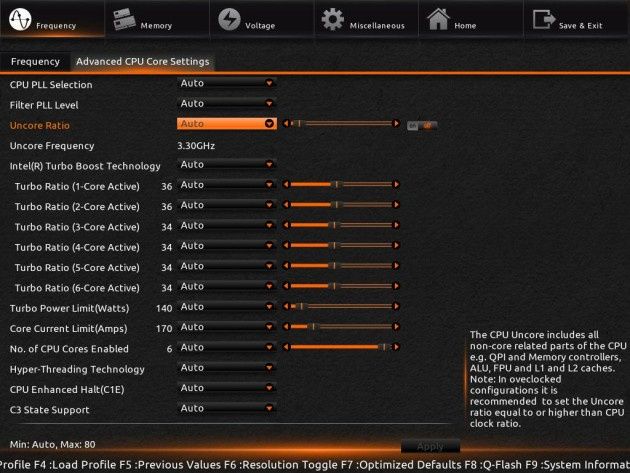

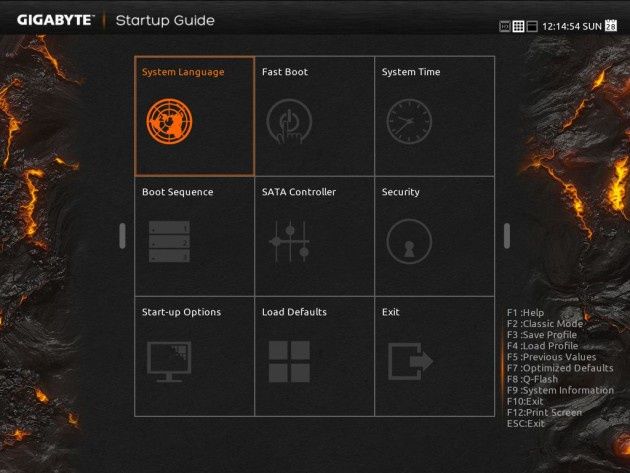

Płyta działa pod obsługą dobrze nam znanego UEFI DualBIOS, w którym udostępniono trzy interfejsy – standardowy Classic, nieco nowocześniejszy Smart Tweak (dostępny w rozdzielczości XGA i HD) oraz przypominającym windowsowe kafelki Startup Guide. Mamy tutaj wszystkie najpotrzebniejsze funkcje, a wszystko zostało uszeregowane we w miarę intuicyjny sposób. Podobnie jak w przypadku innych płyt głównych firmy Gigabyte z UEFI DualBIOS, zauważyliśmy pewne problemy z wyświetlaniem informacji w trybie Smart Tweak.

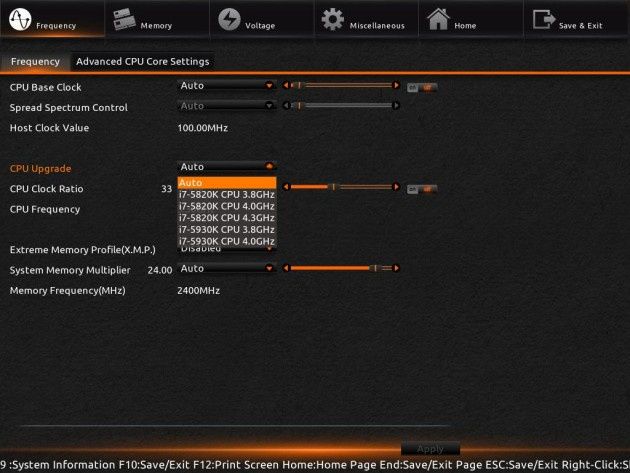

W UEFI nie mogło zabraknąć funkcji automatycznego przyspieszania komponentów komputera – do dyspozycji oddano funkcję CPU Upgrade, która przewiduje różne profile dla każdego z dostępnych procesorów Haswell-E.

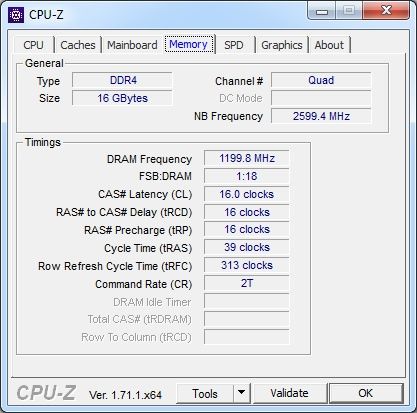

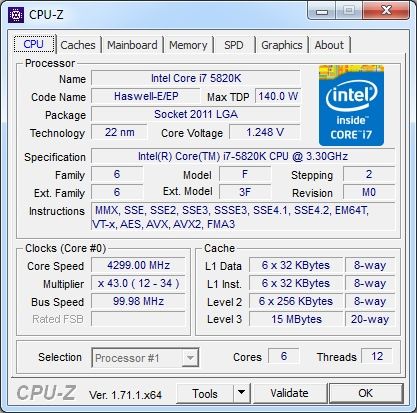

Nasz Core i7-5820K podkręcił się tutaj do 4300 MHz (43x 100 MHz), natomiast pamięci pracowały z zegarem 2400 MHz.

Oprócz tego udostępniono funkcję automatycznego przyspieszania procesora za pomocą przycisku na tylnym panelu (CPU OC Button) – także i w tym przypadku uzyskaliśmy częstotliwość 4300 MHz (43x 100 MHz) dla procesora i 2400 MHz dla pamięci.

Odczyt poboru mocy całej platformy testowej obył się bez większych niespodzianek – we wszystkich scenariuszach uzyskaliśmy zbliżone rezultaty względem pomiarów innych płyt głównych z chipsetem X99. Podczas spoczynku lub mniej wymagających zastosowań komputer pobierał maksymalnie 85 W, natomiast przy mocniejszym obciążeniu procesora lub karty graficznej zapotrzebowanie nie przekroczyło 150 W.

Przetestowana przez nas płyta główna to z pewnością konstrukcja dla najbardziej wymagających graczy – świadczy o tym nie tylko efektowne wzornictwo, ale też odpowiednia funkcjonalność, aby na jej podstawie zbudować potężny komputer do grania. X99-Gaming G1 WIFI obsługuje procesory Intel Haswell-E i pozwala na połączenie nawet czterech kart graficznych w trybie 4-way CrossFireX/SLI. Dodatkowo pozwala podłączyć całkiem sporo nośników – w tym takie pod SATA Express i M.2. Z myślą o graczach udostępniono wysokiej jakości układ dźwiękowy Creative Sound Core3D i kartę sieciową Killer E2201 (obok zwykłej na bazie kontrolera Intela).

Płyta działa pod obsługą UEFI DualBIOS, które może działać w trzech różnych trybach graficznych. Dostępnych opcji jest odpowiednio dużo i zostały one uszeregowane w intuicyjny sposób, lecz niestety nadal widać pewne niedociągnięcia w wyświetlaniu niektórych elementów. Choć płyta została zaprojektowana z myślą o graczach, powinna również sprostać oczekiwaniom overclockerów – wszystko dzięki wydajnej sekcji zasilania i dodatkowym funkcjom, ułatwiającym podkręcanie (zwłaszcza te trochę bardziej wyrafinowane). Ponadto producent udostępnił możliwość automatycznego przyspieszania podzespołów, która powinna zainteresować mniej doświadczonych użytkowników.

Gigabyte GA-X99-Gaming G1 WIFI to też jedna z najdroższych płyt głównych dedykowanych graczom – jej cena w polskich sklepach wynosi około 1450 złotych. Sens zakupu tego modelu stoi jednak pod bardzo dużym znakiem zapytania, bowiem za około 100 złotych mniej można kupić bliźniaczą płytę GA-X99-Gaming 7 WIFI, która różni się jedynie brakiem jednej rurki cieplnej. Bardziej polecilibyśmy kupić „siódemkę”, a zaoszczędzoną kwotę dołożyć do innych podzespołów. Ostateczny wybór pozostawiamy jednak Wam, bo przecież świadomość posiadania topowego sprzętu też kosztuje ;)
