MSI GeForce FX 5700 Ultra
I w końcu trafił do nas drugi tytułowy "As z rękawa" nVidii, czyli karta GeForce FX 5700 Ultra. O technicznych różnicach procesora NV36 w stosunku do poprzednika, NV31 zastosowanego w kartach FX 5600/5600 Ultra, rozpisywaliśmy się już w kilka dni temu podczas recenzji FX 5700. Jak już wspominałem, serię tą można określić teraz mianem "okrojonych FX'ów 5900".

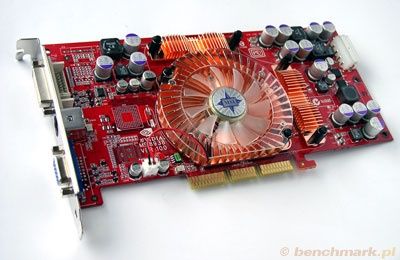

Testowana przez nas karta to produkt firmy MSI, wyposażona w procesor graficzny nVidii NV36, 128 MB pamięci DDR-II, oraz wyjścia DVI, TV-out i D-Sub.
Model 5700 Ultra, posiada bardzo wysokie częstotliwości taktowania, zbliżone do najnowszego FX'a 5950. Zasadnicza różnica pomiędzy tymi kartami, to ilość potoków renderujących i szerokość szyny do pamięci. NV35/38 z którego korzysta seria FX 5900/5950, posiada 8 potoków, gdy NV36 ma ich tylko 4. Również szyna do pamięci w 5700 jest o połowę węższa, czyli 128 bitowa. Nie trzeba zatem specjalnie nikogo przekonywać, że wydajność tego drugiego jest o połowę niższa (przynajmniej teoretycznie). Szczegóły techniczne, oraz wynikającą z nich wydajność, przedstawia poniższa tabelka. GeForce FX 5700 Ultra, to w ofercie nVidii obecnie najmocniejsza karta wśród produktów o architekturze cztero-potokowej.
| GeForce FX 5600 Ultra | GeForce FX 5700 | GeForce FX 5700 Ultra | |
| procesor graficzny | NV31 | NV36 | NV36 |
| technologia wykonania | 0.13µm | 0.13µm | 0.13µm |
| silnik graficzny | CineFX 2.0 | CineFX 2.0 | CineFX 2.0 |
| architektura pamięci | Lightspeed III Intellisample | Lightspeed III Intellisample HTC UltraShadow | |
| potoki renderujące [TMU w potoku] | 4 [1] | 4 [1] | 4 [1] |
| częstotliwości taktowania max przepust. pamięci GB/s | 350 MHz 700 MHz 11 GB/s | 425 MHz 550 MHz 8,8 GB/s | 475 MHz 900 MHz 14,4 GB/s |
| wydajność Fillrate | 1400 MP 1400 MT | 1700 MP 1700 MT | 1900 MP 1900 MT |
| ilość pamięci | DDR 128 MB 128-bit | DDR 128 MB 128-bit | DDR 128 MB 128-bit |
| złącze AGP | AGP 8X | AGP 8X | AGP 8X |
| RAMDAC | 2 x 400 MHz | 2 x 400 MHz | 2 x 400 MHz |
| Wspomaganie DVD | iDCT | iDCT | iDCT |
| GeForce FX 5600 Ultra II | GeForce FX 5900 | GeForce FX 5950 | |
| procesor graficzny | NV31 | NV35 | NV38 |
| technologia wykonania | 0.13µm | 0.13µm | 0.13µm |
| silnik graficzny | CineFX 2.0 | CineFX 2.0 | CineFX 2.0 |
| architektura pamięci | Lightspeed III Intellisample | Lightspeed III Intellisample HTC UltraShadow | Lightspeed III Intellisample HTC UltraShadow |
| potoki renderujące [TMU w potoku] | 4 [1] | 8 [1] | 8 [1] |
| częstotliwości taktowania max przepust. pamięci GB/s | 400 MHz 800 MHz 11,8 GB/s | 400 MHz 850 MHz 27 GB/s | 475 MHz 950 MHz 30,4 GB/s |
| wydajność Fillrate | 1600 MP 1600 MT | 3200 MP 3200 MT | 3800 MP 3800 MT |
| ilość pamięci | DDR 128 MB 128-bit | DDR 128 MB 256-bit | DDR 128 MB 256-bit |
| złącze AGP | AGP 8X | AGP 8X | AGP 8X |
| RAMDAC | 2 x 400 MHz | 2 x 400 MHz | 2 x 400 MHz |
| Wspomaganie DVD | iDCT | iDCT | iDCT |

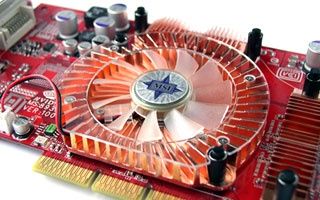

MSI wyposażył swoją kartę w duży wiatraczek, którego poziom szumu nie powinien przekraczać 28db. Zapewnienie takie znajdziemy na pudełku od karty i rzeczywiście, cicha praca układu chłodzącego to jedna z ogromnych zalet karty MSI.

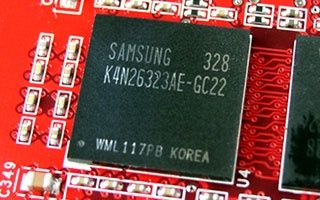

Kości pamięci to Samsungi GDDR 2 SDRAM, o czasie dostępu 2.2 ns. Maksymalna częstotliwość taktowania tych kości, to według specyfikacji producenta 900 MHz. Na podkręcanie nie zostaje wiele swobody.

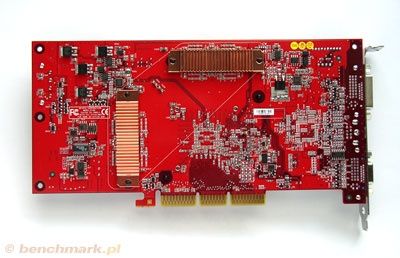

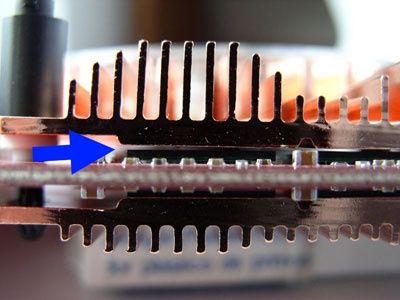

Solidne chłodzenie pamięci - po obu stronach karty - zasługuje na pochwałę, zwłaszcza, że radiatorki są ze stopu miedzi. Jednak w tym wypadku wyłapaliśmy pewnie niedoskonałości projektu MSI. "Biała tulejka" z kołeczka mocującego powoduje, że radiator w ogóle nie przylega do kości pamięci, a zatem nie pełni swojego podstawowego zadania.
Jedyne sensowne rozwiązanie to wyrzucenie tej białej tulejki, bo raczej nie podejrzewam, aby ktoś chciał się bawić w przycinanie o pół milimetra każdej z ośmiu tulejek.

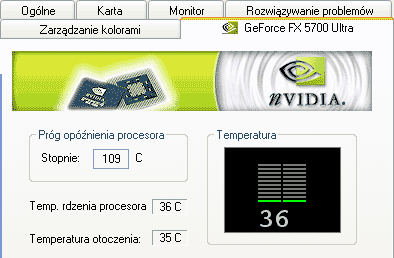

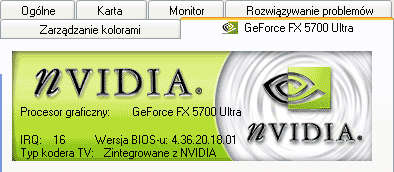

W systemie karta powinna być rozpoznawana jako GeForce FX 5700 Ultra. W zakładkach sterowników znajdziemy dodatkowy panel kontrolny - znany już z całej serii FX 5900 - monitorujący temperaturę GPU i jego otoczenia.
Podobnie jak w serii 5900, GPU na karcie FX 5700 Ultra pracuje w dwóch trybach: Standard (2D) z obniżonym zegarem 300 MHz, oraz Performance (3D) z zegarem 475 MHz. W tryb Performance(3D) GPU przechodzi automatycznie, po uruchomieniu gry/aplikacji 3D. Takie rozwiązanie pozwala zmniejszyć wydzielanie ciepła, a tym samym także pobór prądu, w sytuacji, gdy nie wymagamy od chipsetu maksymalnej mocy.
- Wyposażenie

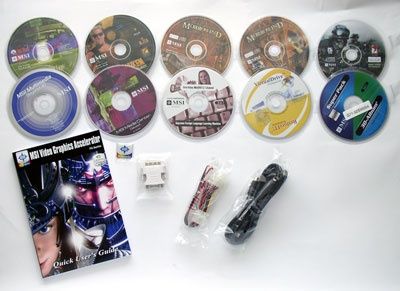

Wyposażenie karty MSI FX 5700 Ultra jest bezsprzecznie znakomite. 10 płytek CD, w tym dwie pełne gry: Morrowind i GhostRecon. Na pozostałych płytkach znajdziemy oprogramowanie użytkowe, sterowniki, oraz MSI Media Center Deluxe II, świetny soft dla tych, którzy używają wyjścia TV.

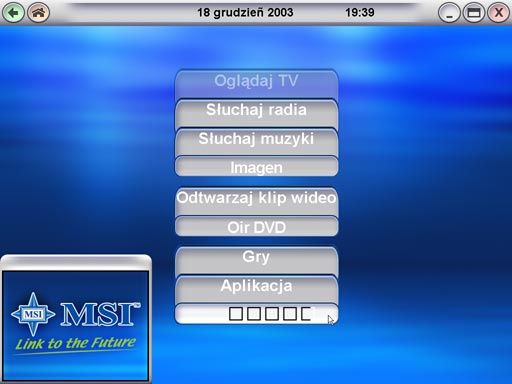

Niestety, wbrew zapewnieniom firma MSI nadal nie dopracowała polskojęzycznej wersji MediaCenter. W efekcie bardzo często natrafimy na "kwadraciki" zamiast opisów. Czasami braki te są na tyle uciążliwe, że uniemożliwiają korzystanie z tego oprogramowania (obrazek 3).
Benchmarki
Różnica w osiągach pomiędzy zwykłym FX 5700 a wersją 5700 Ultra wynosi od 15 do 20%. W testach 3D Mark 2001 (DX8.1), MSI FX 5700 Ultra plasuje się wysoko, bo pomiędzy Radeonami 9500 Pro i 9700. Niestety, z 3D marka 2003 wynika już, że w DirectX 9 FX 5700 Ultra przegrywa pojedynek z najnowszą kartą ze stajni ATi: Radeonem 9600 XT i uzyskuje wyniki zbliżone do Radeona 9600 Pro. Reszta to kwestia aktualnej relacji pomiędzy cenami 9600 Pro, 9600 XT i FX 5700 Ultra.
