Samsung SSD 960 EVO w konfiguracji RAID

Topowe nośniki SSD PCie - czy to podłączane bezpośrednio do slotu PCI Express, czy to do gniazdka M.2 potrafią naprawdę imponować wydajnością. Żeby daleko nie szukać, możecie zerknąć do naszych recenzji Samsung 960 PRO, Toshiba OCZ RD400 czy też Zotac Sonix.

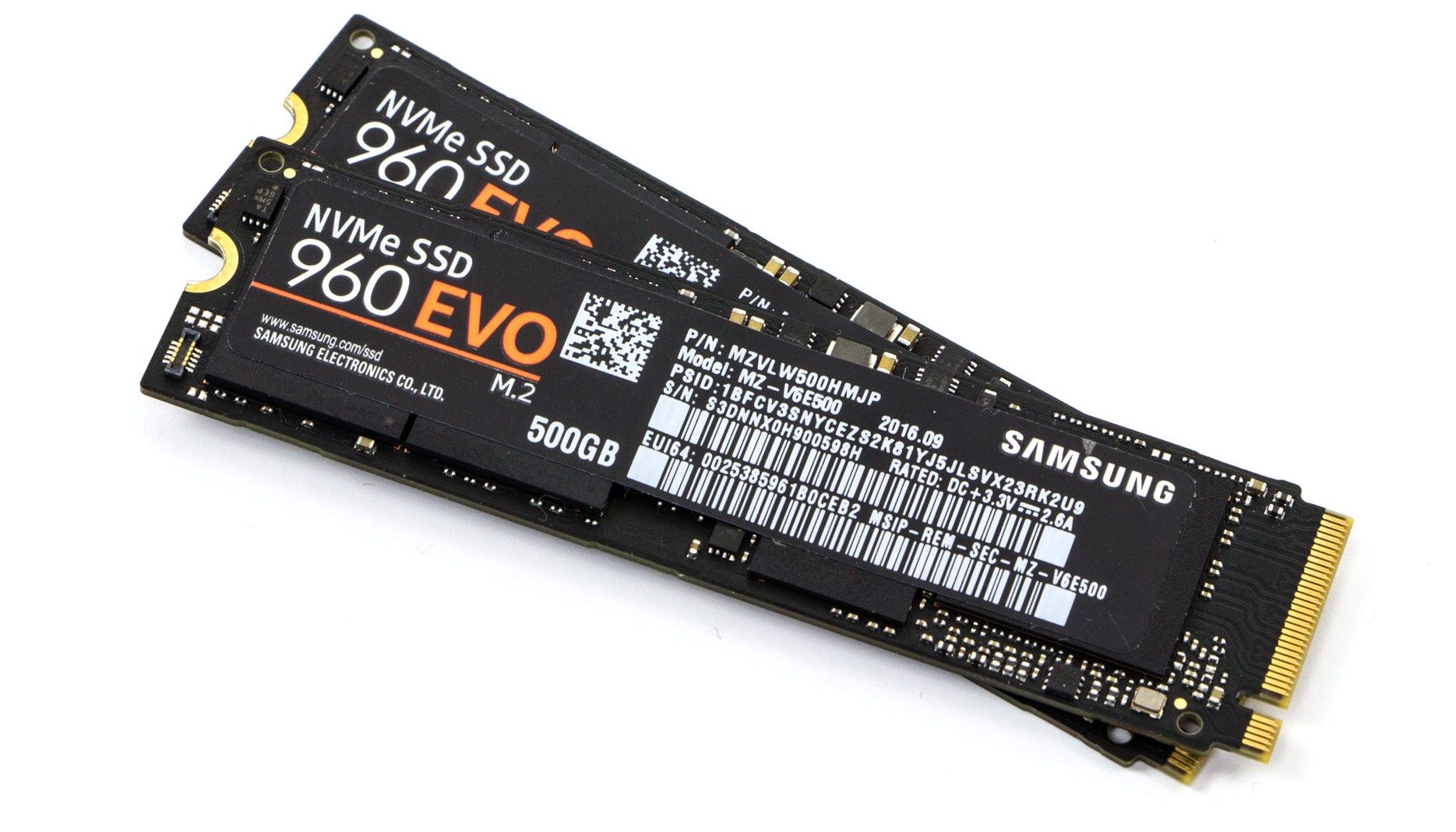

Entuzjastów z pewnością zainteresuje, jakiej wydajności można spodziewać się po połączeniu dwóch takich nośników w konfiguracji RAID0. Sprawdziliśmy to na przykładzie Samsung 960 EVO i oto efekty!

Sprawdziliśmy działanie takiej konfiguracji na dwóch platformach:

• płyta główna: ASUS Z270 TUF Mark I
• procesor: Core i7 7700K
• podłączenie nośników SSD: 2 x gniazdko M.2

Nowe płyty Z270 charakteryzują się między innymi większą ilością linii PCI Express. Producenci płyt głównych wykorzystują między innymi na dodatkowy (drugi) slot M.2.

• płyta główna: ASUS X99 PRO
• procesor: Core i7 5960X
• podłączenie nośników SSD: 1 x M.2 + 1 x PCIe

Tutaj mamy jeden zasadniczy problem - płyta wyposażona jest tylko w jedno gniazdko M.2. ASUS dołącza jednak do płyty przejściówkę M.2 w postaci karty PCI Express.

Na następnych stronach znajdziecie testy wydajności dwóch nośników Samsung 960 EVO w konfiguracji RAID0 (stripe).

[kontrolka produkt=intel-core-i7-7700K typ=top10new tytul="Intel Core i7 7700K" opis="Intel Core i7 7700K to najwydajniejszy procesor z rodziny Kaby Lake przeznaczony pod podstawkę LGA 1151. Układ dysponuje czterema rdzeniami/ośmioma wątkami o taktowaniu 4,2 GHz w trybie standardowym i 4,5 GHz w trybie Turbo Boost."]

[kontrolka produkt=intel-core-i7-5960x typ=top10new tytul="Intel Core i7 5960X" opis="Core i7 5960X to topowy procesor z rodziny Haswell-E. Pomimo tego, że na rynku jest już nowocześniejsza rodzina Broadwell-E, to wciąż może imponować wydajnoscią. Procesor ten wyposażony jest w 8 rdzeni i możliwość przetwarzania 16 wątków."]

[kontrolka produkt=asus-tuf-z270-mark-1 typ=top10new tytul="ASUS TUF Z270 Mark 1" opis="ASUS TUF Z270 Mark 1 to wytrzymała płyta główna z podstawką LGA 1151 pod procesory Intel Skylake i Kaby Lake. Producent zastosował tutaj komponenty o podwyższonej żywotności, a także osłony: na awersie TUF Thermal Armor, a na rewersie usztywniającą TUF Fortifier."]

[kontrolka produkt=asus-x99-pro typ=top10new tytul="ASUS X99-PRO" opis="Płyta główna ASUS X99-PRO to dobra propozycja dla wymagających klientów, którzy składają komputer na bazie procesora Intel Haswell-E. Dla pamięci udostępniono osiem banków DDR4-3333, a dla dysków osiem gniazd SATA 6 Gb/s, jedno SATA Express i dwa M.2 (drugie w formie adaptera pod PCI-E x4)."]

[kontrolka produkt=asus-radeon-rx-480-strix-oc typ=top10new tytul="ASUS Radeon RX 480 STRIX OC" opis="ASUS Radeon RX 480 STRIX OC to niereferencyjna wersja karty graficznej AMD Radeon RX 480, w której zastosowano autorskie chłodzenie DirectCU III – oferuje ono lepszą wydajność i niższy poziom generowanego hałasu (w spoczynku działa w trybie półpasywnym). Ponadto producent zdecydował się na lekkie podniesienie taktowania rdzenia, co przekłada się na lepsze osiągi względem modeli o standardowych zegarach."]

[kontrolka produkt=corsair-vengeance-lpx-2x-8-gb-3000-mhz typ=top10new tytul="Corsair Vengeance LPX 2x 8 GB 3000 MHz CL15" opis="Dwukanałowy zestaw pamięci Corsair Vengeance LPX, który zainteresuje entuzjastów spragnionych wydajności. Konfiguracja obejmuje dwa moduły o pojemności 8 GB – pracują one z taktowaniem 3000 MHz, opóźnieniami CL 15-17-17-35 i napięciem 1,2 V (odpowiednie ustawienia zapisano w profilu XMP 2.0). Do chłodzenia kości wykorzystano aluminiowy radiator, który nie powinien kolidować z rozbudowanymi coolerami CPU."]

[kontrolka produkt=corsair-vengeance-lpx-ddr4-4x-4-gb-3600 typ=top10new tytul="Corsair Vengeance LPX DDR4 4x 4 GB 3600 MHz" opis="Pamięci Corsair Vengeance LPX DDR4 zostały zaprojektowane z myślą o nowoczesnych platformach Intel Skylake i Haswell-E. Zestaw obejmuje cztery moduły o pojemności 4 GB (łącznie 16 GB), które pracują z częstotliwością 3600 MHz i opóźnieniami CL18-19-19-39, natomiast napięcie zasilające zostało tutaj lekko podniesione do 1,35 V. "]

[kontrolka produkt=samsung-ssd-960-evo-500-gb typ=top10new tytul="Samsung SSD 960 EVO (500 GB)" opis="Samsung SSD 960 EVO 500 GB to wydajny dysk SSD, który sprawdzi się w nowoczesnych komputerach stacjonarnych i laptopach. Producent zastosował tutaj w pełni autorską konstrukcję – kontroler Polaris wspierający protokół NVMe 1.2, pamięci TLC 3D V-NAND oraz 512 MB pamięci podręcznej LPDDR3. Wydajność nośnika sięga 3200 MB/s przy odczycie i 1800 MB/s przy zapisie, a także 330 000 IOPS (dla losowego odczytu i zapisu próbki 4KB)."]

[kontrolka produkt=acer-xb280hk typ=top10new tytul="Acer XB280HKbprz Predator" opis="Acer XB280HKbprz Predator to propozycja kierowana do najbardziej wymagających graczy. Monitor ma przekątną 28 cali i rozdzielczość UltraHD 4K, a dodatkowym atutem jest krótki czas reakcji. Do dyspozycji oddano wejście DisplayPort i hub z czterema portami USB 3.0."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit OEM DVD PL" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8. Tylko ten system pozwoli na pełne wykorzystanie procesorów Intel Kaby Lake."]

Próba stworzenia matrycy RAID w UEFI BIOS kończy się fiaskiem. Po prostu w kreatorze RAID nie widać nośników SSD PCIe/M.2. Stworzyliśmy więc matrycę RAID0 już w systemie Windows 10.

Sukces? Sprawdźmy co powiedzą o wydajności tej konfiguracji popularne programy testujące.

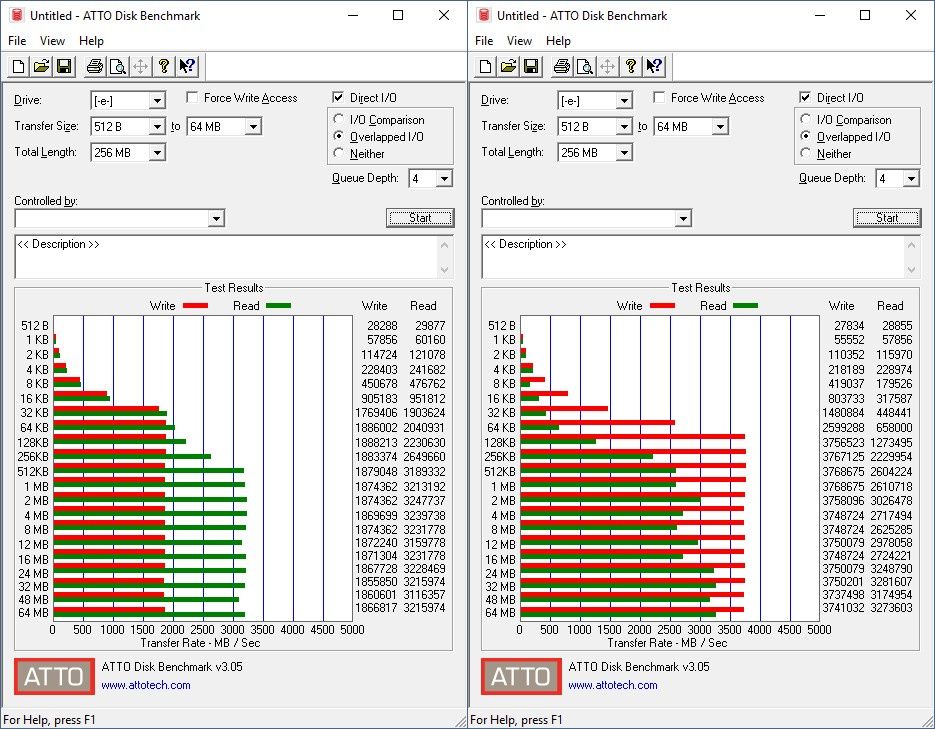

Odczyt nie zmienia się zbytnio, widać za to jego większe wahania. Natomiast zapis rośnie lawinowo.

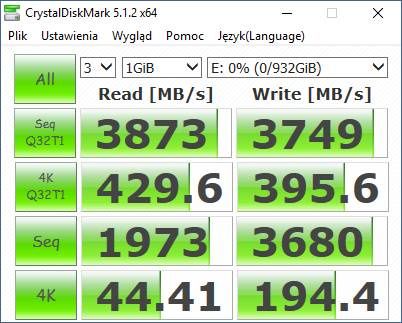

Wynik Crystal Disk Mark jest jeszcze bardziej entuzjastyczny - przynajmniej jeśli chodzi o odczyt i zapis sekwencyjny.

Zobaczmy na co stać najnowszą platformę mainstream Intela.

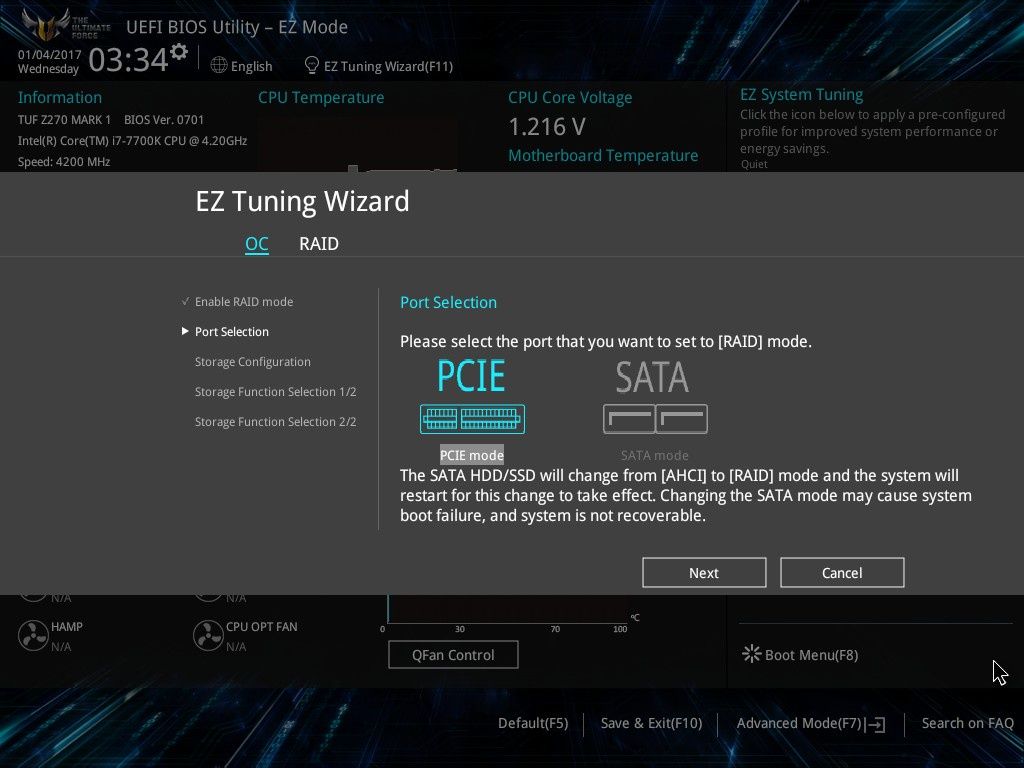

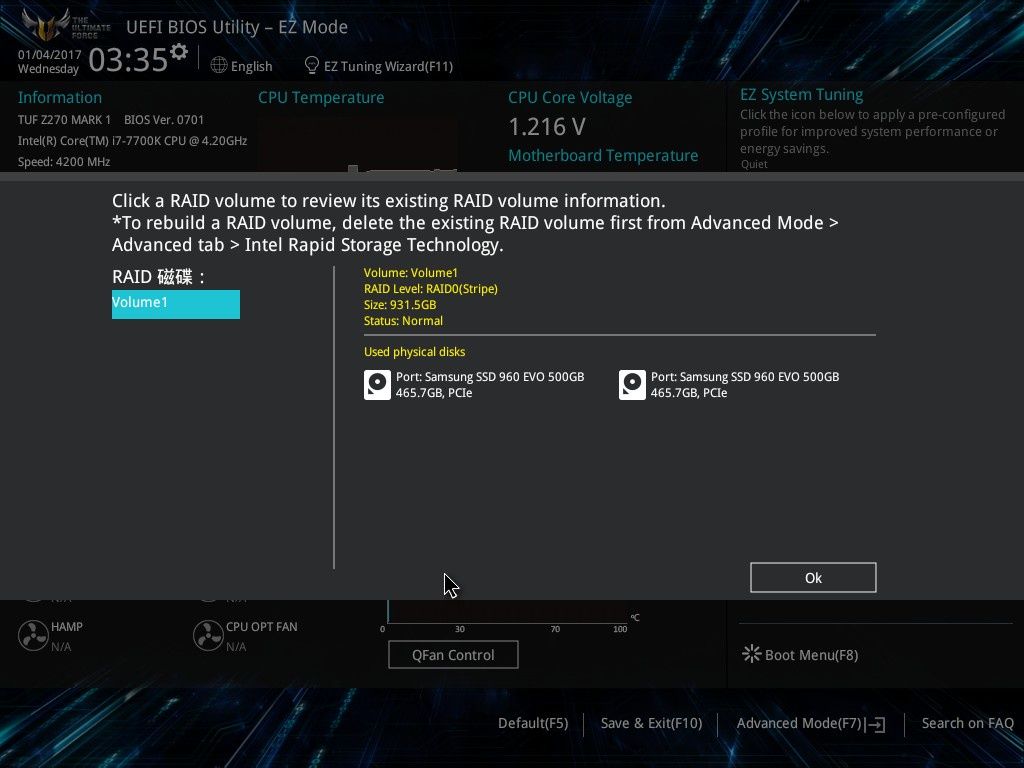

Tym razem nie ma problemu ze stworzeniem matrycy RAID w UEFI BIOS. Należy tylko pamiętać, by przestawić drugi ze slotów M.2 na prędkość x4 (domyślnie x2).

Nie ma więc również problemu ze stworzeniem partycji bootowalnej i zaintalowaniu na matrycy Windowsa. Super szybki start systemu? Cóż, należy pamiętać, że instalacja każdego dodatkowego podzespołu wydłuża POST płyty głównej. Najszybciej startujące komputery jakie zdarzyło nam się widzieć to były konfiguracje... ze zintegrowaną grafiką, jednym dyskiem SSD i bez dodatkowych urządzeń w rodzaju napędu płyt optycznych. Oczywiście spora w tym zasługa również technologii w rodzaju FastBoot.

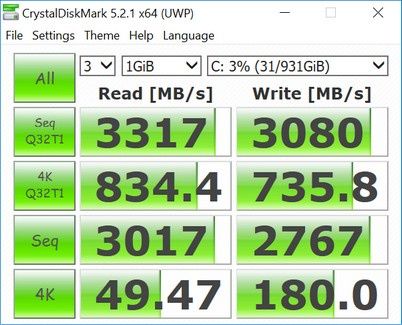

Wyniki nie są może tak imponujące jak na platformie X99, ale nie ma takiej różnicy pomiędzy dwoma testami odczytu sekwencyjnego - w obu przypadkach szybkość jest bardzo zbliżona.

Widać też poprawę jeśli chodzi o odczyt/zapis małych próbek.

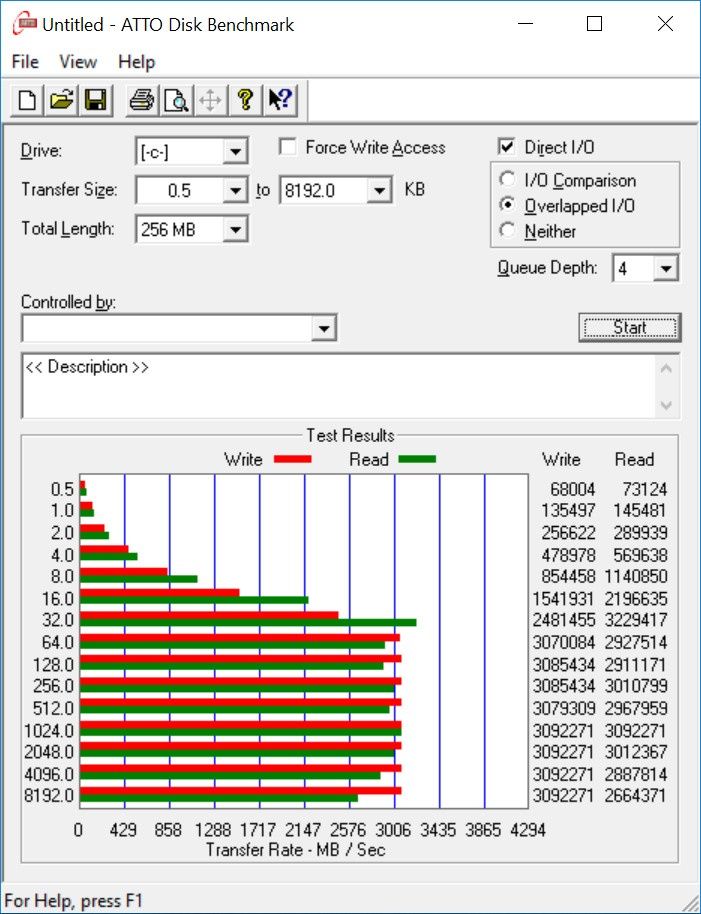

Również wahania w ATTO są znacznie mniejsze niż na X99.

Nie wydaje nam się, żeby w obecnej chwili RAID z dwóch nośników NVMe działał w pełni idealnie. O ile zapis sekwencyjny w stosunku do deklarowanych 1800 MB/s rośnie do 3080 MB/s (Kaby Lake), a nawet 3749 MB/s (Broadwell-E), to odczyt sekwencyjny zmienia się w niewielkim stopniu. Najprawdopodobniej jest to kwestia sterowników.

Przypomnijmy, że teoretyczna przepustowość interfejsu PCI Express 3.0 x4 to 32 Gb/s, czyli około 4 GB/s. Wyniki na platformie Haswell-E zbliżają się do takiej wartości. Będziemy przyglądać się sytacji i informować was o zmianie działania takich konfiguracji.
