Tanio, chłodno i dobrze - Zalman Z9 U3

Witam w mojej kolejnej recenzji. Tym razem przedstawię wam obudowę Zalman Z9 U3. Zapraszam do czytania oraz komentowania.

Menu:

Firma Zalman od 1999r ma w swoim dorobku chłodzenia, zasilacze, wentylatory, pendrive, myszki i inne urządzenia peryferyjne. Nie można zapomnieć o obudowach. Firma do niedawna miała tylko te drogie, przeznaczone dla entuzjastów, barierę tę przełamał model Zalman Z9, a więc starsza wersja testowanej obudowy.

Oto wielkie pudło, w którym przyjechała obudowa.

Zalman Z9 U3 został dobrze zabezpieczony przed uszkodzeniem w czasie transportu.

W zestawie otrzymujemy przedłużkę kabla 8 pin do procesora, 20 wkładek anty-wibracyjnych do dysku, 5 ścisków na kable oraz śrubki.

Zalman wpadł na ciekawy pomysł, dając nam przedłurzkę złącza EPS 8 PIN

Wymiary obudowy to 504 mm x 464 mm x 207 mm (długość x wysokość x szerokość).

     Budowa

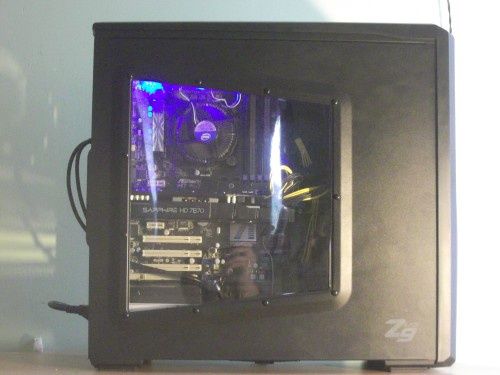

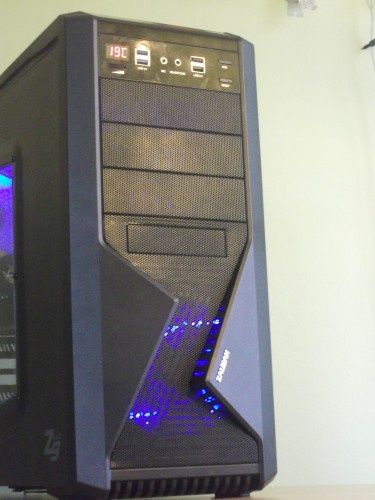

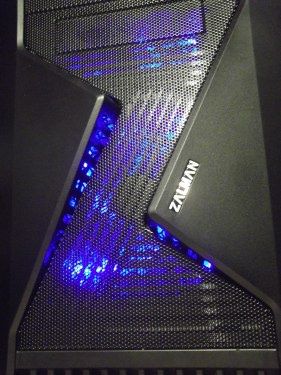

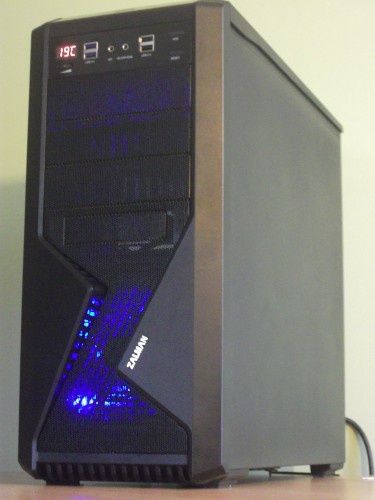

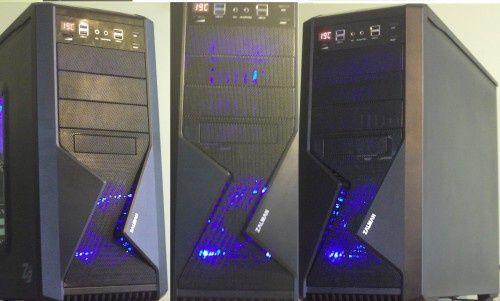

Kiedy pierwszy raz spojrzymy na obudowę widać wyraźne Z na froncie (ma się to odnosić do nazwy producenta), jak i srebrny napis Zalman. Obudowa ma mieć charakter gamingowy. Kiedy włączamy komputer świeci on na niebiesko.

Do dyspozycji mamy 5 zatok 5,25" (właściwie to 4, bo jedną zajmuje kontroler obrotów) oraz jedną 3,5". Zaślepki są wykonane z siatki mesh. Aby zabezpieczyć się przed kurzem dostajemy gratis "gąbki przeciwkurzowe".

Jak już wcześniej mówiłem wymiary obudowy to 504 mm x 464 mm x 207 mm (długość x wysokość x szerokość). Możemy zamontować w niej do 5 wentylatorów. W obudowie bez U3 można było włożyć ich tam 7. Jest to związane z dołożeniem okna z plexi (w poprzedniej wersji 2 miejsca na wentylatory były na ściance).

Bateria wentylatorów:

• tył 120mm
• góra 120mm (możliwość wymiany na 140mm) (niebieski LED)
• przód 120mm (niebieski LED)
• dół 120/140mm (opcja)
• góra 120/140mm (opcja)

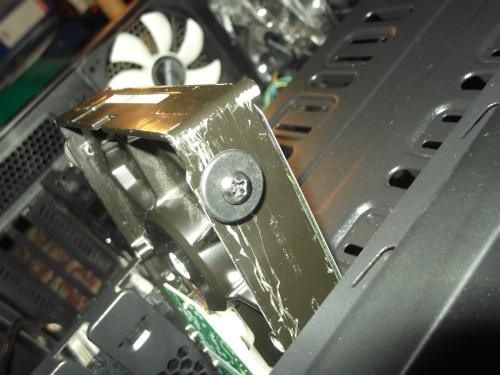

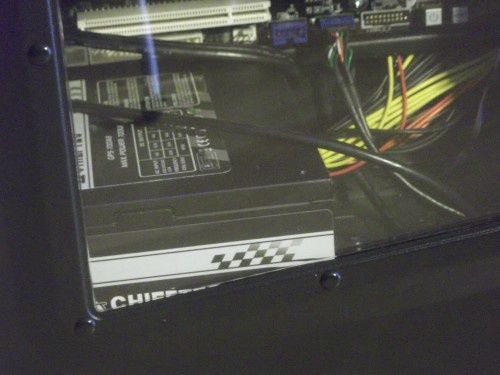

Zasilacz, jak w (prawie) każdej obudowie jest montowany na dole, dzięki czemu ma swój dopływ powietrza, nie musi go brać z pod procesora. Nie wiem czemu miało służyć ustawienie wlotu powietrza zasilacza pod kątem (jak w szybie wentylacyjnym). Moim zdaniem lepiej zostsało to zrobione w obudowie SilentiumPC Brtutus 310/410. Tam zasilacz ma normalny dopływ powietrza.

Wlot powietrza do zasilacza ustawiony jest pod kątem. Nie wiem czemu miało to służyć.

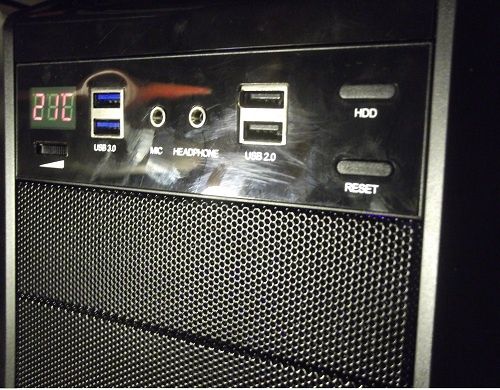

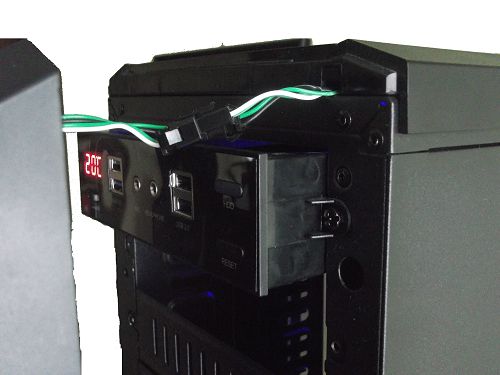

Producent daje nam gratis w postaci kontrolera obrotów. Jest on średniej, żeby nie powiedzieć niskiej jakości, pokrętło ustawia się "na oko". Kieruje on dwoma wentylatorami i ustawia takie samo napięcie dla każdego podłączonego "śmigiełka". Jak to mówią "darowanemu koniu w zęby się nie zagląda".

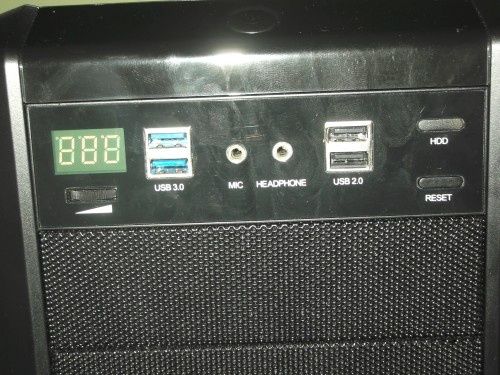

Na froncie znalazło się USB 3.0. Niestaty aby mieć dostęp do niego musimy podłączyć je z tyłu do płyty głównej. Mamy także złącze mikrofonu, słuchawek, regulator prędkości obrotowej wentylatorów, dwa USB 2.0 i USB 3.0. Jest też kontrolka pracy dysku. Obowiązkowo znalazł się też włącznik (który jest tandenty , działa topornie) i przycisk "reset". Producent zamieścił tu także czujnik temperatur we wnętrzu obudowy.

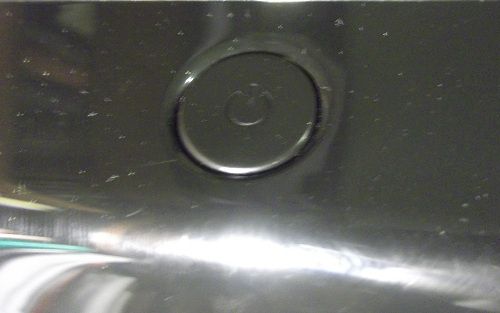

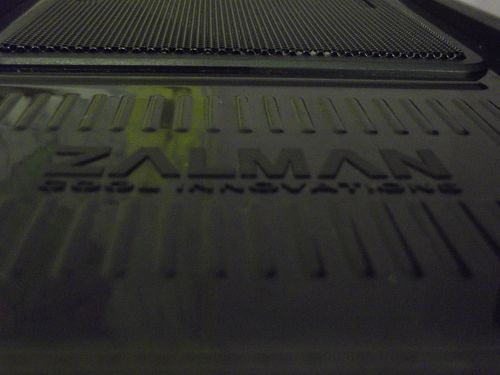

Jak widzimy góra obudowy została wykonana z plastiku, przez co widać na niej odcisiki palców

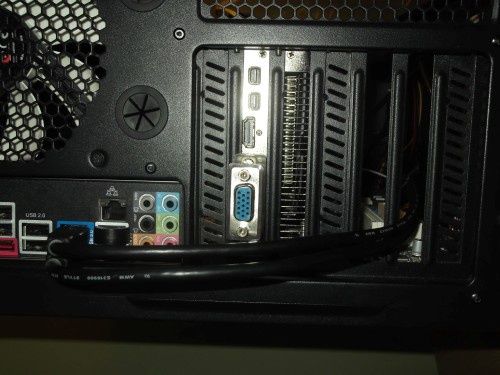

kable USB 3.0 poprowadziłem za tacką płyty głównej, i wypuściłem je przez wykręcany śledź

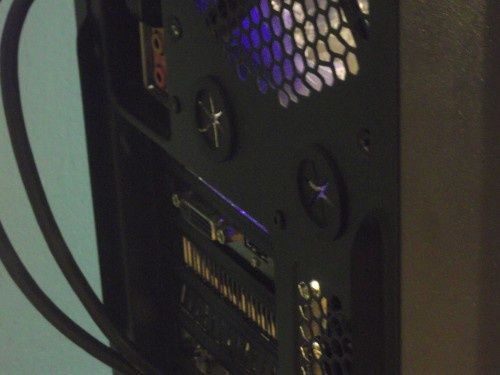

Producent umieścił miejsca na chłodzenie wodne, lecz upchanie wszystkich "bebechów" takiegochłodzenia graniczyć będzie z cudem.

Zalman zostawił nam miejsce np. na dysk twardy, telefon itp.

Dyski montuje się w specjalnej zatoce, odwrotnie normalnie (wzdłóż). Wkręcamy śrubki z gumowymi wyciszaczami drgań i poprostu wsuwamy dysk. Za tacką płyty głównej mamy jedno miejsce do wkręcenia dysku 2,5".

Producent daje nam gratisowo trzy (a właściwie 2, jeden z nich jest "filtropodobny") filtry przeciwkurzowe. Znajdują się one na froncie, jak na dole. Pod zasilaczem mamy coś w rodzaju filtra. Aby przeczyścić filtry z kurzu nie jest konieczne wykręcanie wentylatora/zasilacza.

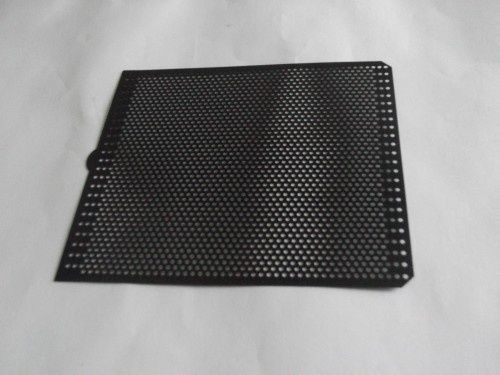

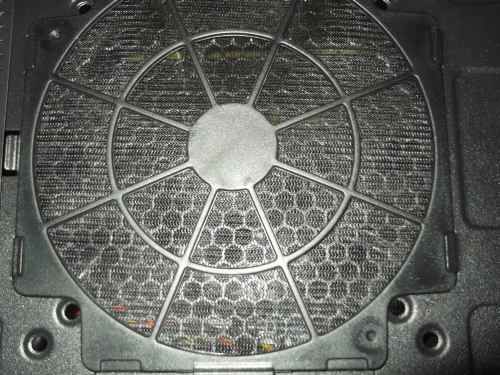

Filtr przeciwkurzowy - normalny

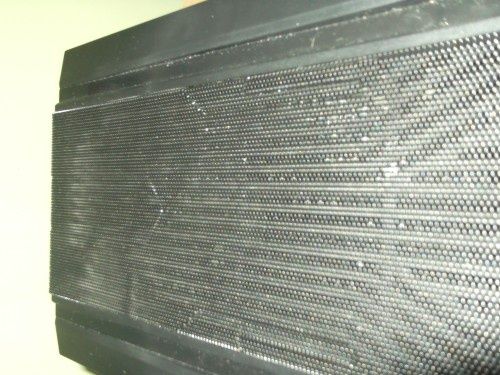

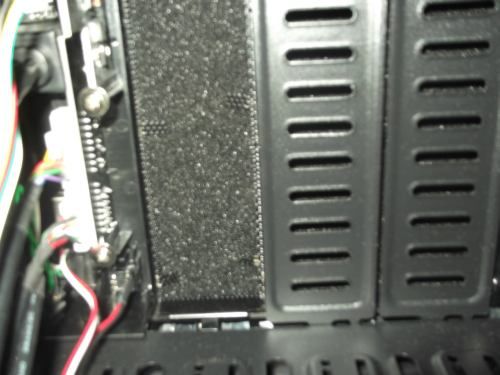

Filt przeciwkurzowy - "oszukany"

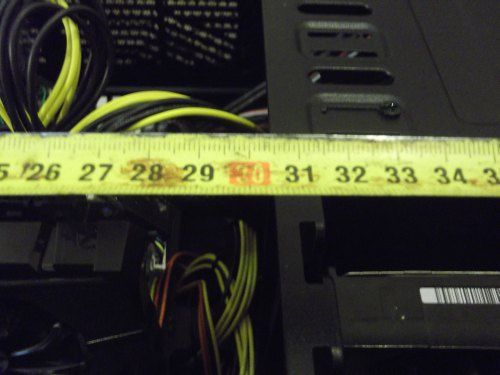

Producent deklaruje, że do obudowy może zmieścić się karta do 300mm.

Obudowa waży ok. 8 kg, została wykonana z plastiku oraz stali (grubość ok. 0,7-0,8mm). "Buda" wspiera też montaż beznarzędziowy.

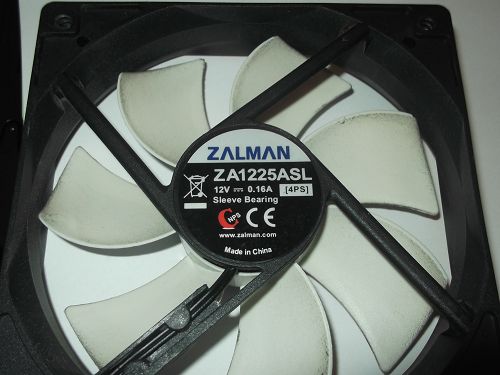

Specyfikacja wentylatorów:

wentylator ma łożysko ślizgowe

Musimy uważać przy zdejmowaniu przedniego panelu, gdyż niechcący możemy wyrwać kable od włącznika.

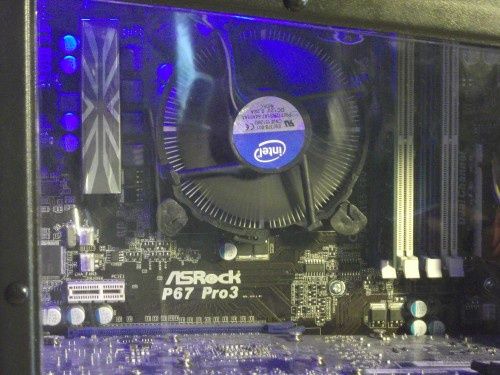

Zmierzyłem, że w moim przypadku na cooler CPU jest ok. 165mm, czymi spokojnie możemy wkładać takiego kolosa jak Nocuta NH-D14, Thermalright Silver Arrow czy może Prolimatech Super Mega itp.

Apropo chłodzeń prodcent zostawił nam back-plate na chłodzenie.

     Aranżacja okablowania

Aranżacja okablowania jest bardzo ważnym czynnikiem decydującym o wyborze obudowy. Jeżeli producent wszystko dobrze zaprojektował nie powinno być problemów z wentylacją. Wszystko dzieje się przez plączące się kable. Nawet jeżeli mamy modularny zasilacz i tak kable potrafią się zaplątać i pogorszyć przepływ powietrza.

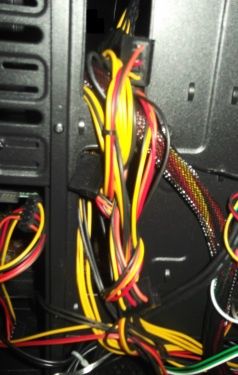

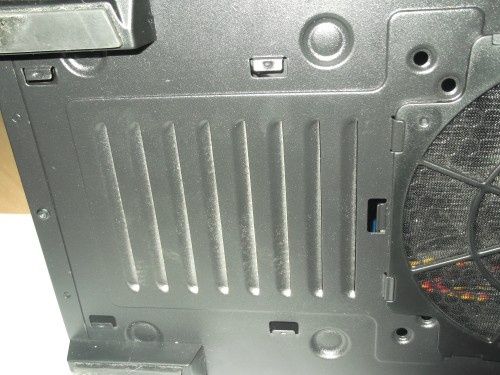

Zalman wszystko dobrze przemyślał. Kable od zasilacza prowadzimy za tackę płyty głównej (mamy tu ok 20mm, także spokojnie zmieszczą się kable nawet tych najbardziej "kablastych" zasilaczy. Dodatkowo możemy je "obkręcić" wokół specjalnie zrobionego miejsca.

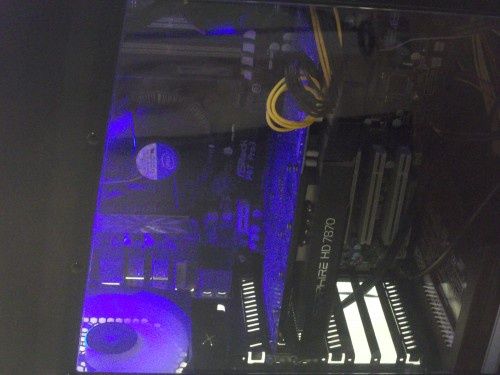

całość od tyłu wygląda niezbyt dobrze, ale kable są poukładane

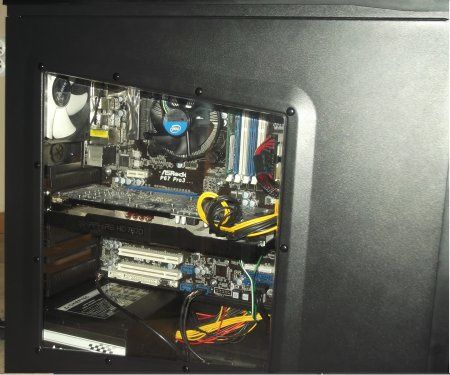

     Galeria zdjęć

     Platforma testowa i metodyka

Testy z maksymalnym obciążeniem procesora były wykonywane przy uruchomionym programie OCCT. Testy z maksymalnym obciążeniem karty graficznej były wykonywane przy włączonym programie Furmark. Testy z typowym obciążeniem były wykonywane z włączoną grą Battlefield 3. Podczas spoczynku było włączone Chrome.

 Wentylatory karty graficznej pracowały z prędkością obrotową 1450rpm. Wentylator CPU wirował 2050 razy na minutę.

 Temperatura otoczenia wynosiła ok. 23*C

     Testy

Testy w spoczynku:

Temperatury,  wentylacja na maksimum

Spoczynek, [*C] Mniej = lepiej

Temperatura rdzenia #0                                           19*C

Temperatura rdzenia #1                                           22*C

Temperatura  rdzenia #2                                           20*C

Temperatura  rdzenia #3                                           23*C

Temperatura rdzenia karty graficznej                                           22*C

Temperatura dysku twardego                                           23*C

Temperatura  mostka północnego                                           24*C

Temperatury,  wentylacja na 50%

Spoczynek, [*C] Mniej = lepiej

Temperatura rdzenia #0                                           21*C

Temperatura rdzenia #1                                           23*C

Temperatura  rdzenia #2                                           22*C

Temperatura  rdzenia #3                                           23*C

Temperatura rdzenia karty graficznej                                           22*C

Temperatura dysku twardego                                           24*C

Temperatura  mostka północnego                                           25*C

Temperatury,  wentylacja na minimum

Spoczynek, [*C] Mniej = lepiej

Temperatura rdzenia #0                                             22*C

Temperatura rdzenia #1                                            24*C

Temperatura  rdzenia #2                                           25*C

Temperatura  rdzenia #3                                          23*C

Temperatura rdzenia karty graficznej                                            24*C

Temperatura dysku twardego                                            24*C

Temperatura  mostka północnego                                           24*C

Podczas spoczynku nie opłaca się ustawiać wentylatorów na maksymalną moc. Lepiej obniżyć prędkość na najniższą pozwalającą pracować, temperatury nie powinny przekraczać 25*C

Testy CPU 100%

Temperatura CPU, ~2050rmp, wentylacja na maksimum

Obciążenie 100%, [*C] Mniej = lepiej

Rdzeń #0                                             58*C

Rdzeń #1                                                    63*C

Rdzeń #2                                              60*C

Rdzeń #3                                             60*C

Temperatura CPU, ~2050rmp, wentylacja na 50% mocy - Obciążenie 100%, [*C] Mniej = lepiej

Rdzeń #0                                             59*C

Rdzeń #1                                                    65*C

Rdzeń #2                                              64*C

Rdzeń #3                                                  63*C

Temperatura CPU, ~2050rmp, wentylacja na minimum

Obciążenie 100%, [*C] Mniej = lepiej

Rdzeń #0                                             60*C

Rdzeń #1                                                    66*C

Rdzeń #2                                              64*C

Rdzeń #3                                                  63*C

Ustawiając wentylację na maksimum możemy zyskać nawet 3*C!

Testy CPU typowe obciążenie:

Temperatura CPU, ~2050rmp, wentylacja na maksimum

Chrome flash, [*C] Mniej = lepiej

Rdzeń #0                                            22*C

Rdzeń #1                                              24*C

Rdzeń #2                                            22*C

Rdzeń #3                                            23*C

Temperatura CPU, ~2050rmp, wentylacja na 50% mocy

Chrome flash, [*C] Mniej = lepiej

Rdzeń #0                                             23*C

Rdzeń #1                                                    25*C

Rdzeń #2                                              22*C

Rdzeń #3                                                  23*C

Temperatura CPU, ~2050rmp, wentylacja na minimum

Chrome flash, [*C] Mniej = lepiej

Rdzeń #0                                             24*C

Rdzeń #1                                                    25*C

Rdzeń #2                                              24*C

Rdzeń #3                                                  24*C

Testy GPU 100%:

Temperatura GPU, ~1450rmp, wentylacja na maksimum

Obciążenie 100%, [*C] Mniej = lepiej

Rdzeń karty graficznej                                             66*C

Temperatura GPU, ~1450rmp, wentylacja na 50% mocy

Obciążenie 100%, [*C] Mniej = lepiej

Rdzeń karty graficznej                                             67*C

Temperatura GPU, ~1450rmp, wentylacja na minimum

Obciążenie 100%, [*C] Mniej = lepiej

Rdzeń karty graficznej                                             67*C

Zdziwiłem się. Różnica pomiędzy maksymalną a minimalną prędkością wentylatorów wynosi 1*C, czyli granica błędu pomiarowego

Testy GPU typowe obciążenie:

Temperatura GPU, ~1450rmp, wentylacja na maksimum

Chrome flash, [*C] Mniej = lepiej

Rdzeń karty graficznej                                             23*C

Temperatura GPU, ~1450rmp, wentylacja na 50% mocy

Chrome flash, [*C] Mniej = lepiej

Rdzeń karty graficznej                                             23*C

Temperatura GPU, ~1450rmp, wentylacja na minimum

Chrome flash, [*C] Mniej = lepiej

Rdzeń karty graficznej                                             23*C

Podczas przeglądania Internetu spokojnie możemy ustawić prędkość wentylatorów na najniższą. Temperatura nie spadnie choćby o 1 stopień Celsjusza.

Testy HDD 100%

Temperatura HDD, wentylacja na maksimum

HD Tune, [*C] Mniej = lepiej

Temperatura                                             23*C

Temperatura HDD, wentylacja na 50% mocy

HD Tune, [*C] Mniej = lepiej

Temperatura                                             24*C

Temperatura HDD,  wentylacja na minimum

HD Tune, [*C] Mniej = lepiej

Temperatura                                             24*C

Po zmniejszeniu obrotów różnica wyniosła tyle co błąd pomiarowy, choć nie wiem dlaczego. Na dysk przecierz wiał przedni wentylator.

Test odtwarzania filmu Blu-Ray

Temperatury,  wentylacja na maksimum

Blu-Ray, [*C] Mniej = lepiej

Temperatura rdzenia #0                                             24*C

Temperatura rdzenia #1                                              26*C

Temperatura  rdzenia #2                                           24*C

Temperatura  rdzenia #3                                          24*C

Temperatura rdzenia karty graficznej                                            24*C

Temperatura dysku twardego                                            23*C

Temperatura  mostka północnego                                           24*C

Temperatury,  wentylacja na 50%

Blu-Ray, [*C] Mniej = lepiej

Temperatura rdzenia #0                                             25*C

Temperatura rdzenia #1                                              27*C

Temperatura  rdzenia #2                                           24*C

Temperatura  rdzenia #3                                          24*C

Temperatura rdzenia karty graficznej                                            24*C

Temperatura dysku twardego                                            24*C

Temperatura  mostka północnego                                           25*C

Temperatury,  wentylacja na minimum

Blu-Ray, [*C] Mniej = lepiej

Temperatura rdzenia #0                                             27*C

Temperatura rdzenia #1                                            28*C

Temperatura  rdzenia #2                                           26*C

Temparatura rdzenia #2                                              26*C

Temperatura  rdzenia #3                                          27*C

Temperatura rdzenia karty graficznej                                            24*C

Temperatura dysku twardego                                            24*C

Temperatura  mostka północnego                                           25*C

Nasuwa mi się jeden wniosek. Podczas niewielkiego obciążenia spokojnie możemy ustawić prędkość wentylatorów na najniższą.

Temperatury podczas gry w Battlefield 3

Temperatury,  wentylacja na maksimum

Battlefield 3, [*C] Mniej = lepiej

Temperatura rdzenia #0                                             52*C

Temperatura rdzenia #1                                            57*C

Temperatura  rdzenia #2                                           56*C

Temparatura rdzenia #2                                              53*C

Temperatura  rdzenia #3                                          56*C

Temperatura rdzenia karty graficznej                                            53*C

Temperatura dysku twardego                                            23*C

Temperatura  mostka północnego                                           30*C

Temperatury,  wentylacja na 50%

Battlefield 3, [*C] Mniej = lepiej

Temperatura rdzenia #0                                             53*C

Temperatura rdzenia #1                                            59*C

Temperatura  rdzenia #2                                           56*C

Temparatura rdzenia #2                                              57*C

Temperatura  rdzenia #3                                          56*C

Temperatura rdzenia karty graficznej                                            55*C

Temperatura dysku twardego                                            23*C

Temperatura  mostka północnego                                           31*C

Temperatury,  wentylacja na minimum

Battlefield 3, [*C] Mniej = lepiej

Temperatura rdzenia #0                                             53*C

Temperatura rdzenia #1                                            59*C

Temperatura  rdzenia #2                                           57*C

Temparatura rdzenia #2                                              57*C

Temperatura  rdzenia #3                                          59*C

Temperatura rdzenia karty graficznej                                            56*C

Temperatura dysku twardego                                            23*C

Temperatura  mostka północnego                                           31*C

temperatury wzrosły od 1 do 2 *C na rdzeniu procesora. Karta graficzna o dziwo "ociepliła" się o 3*C.

Testy OC:

Procesor: 3800MHz Walidacja

Karta graficzna: 1050MHz/1250MHz

Temperatury OC,  wentylacja na maksimum

Battlefield 3, [*C] Mniej = lepiej

Temperatura rdzenia #0                                             58*C

Temperatura rdzenia #1                                            64*C

Temperatura  rdzenia #2                                           61*C

Temparatura rdzenia #2                                              63*C

Temperatura  rdzenia #3                                          62*C

Temperatura rdzenia karty graficznej                                            57*C

Temperatura dysku twardego                                            23*C

Temperatura  mostka północnego                                           42*C

Temperatury,  wentylacja na 50%

Battlefield 3, [*C] Mniej = lepiej

Temperatura rdzenia #0                                             60*C

Temperatura rdzenia #1                                            65*C

Temperatura  rdzenia #2                                           64*C

Temparatura rdzenia #2                                              64*C

Temperatura  rdzenia #3                                          64*C

Temperatura rdzenia karty graficznej                                            57*C

Temperatura dysku twardego                                            23*C

Temperatura  mostka północnego                                           44*C

Temperatury,  wentylacja na minimum

Battlefield 3, [*C] Mniej = lepiej

Temperatura rdzenia #0                                             62*C

Temperatura rdzenia #1                                            67*C

Temparatura rdzenia #2                                              66*C

Temperatura  rdzenia #3                                           65*C

Temperatura rdzenia karty graficznej                                            58*C

Temperatura dysku twardego                                            23*C

Temperatura  mostka północnego                                           44*C

Szczerze mówiąc nie sądziłem, że wyniki aż tak podskoczą. Procesor Core i5 podkręcony na boxowym chłodzeniu do 3,8GHz działa średnio na 100% obrotów fabrycznej wentylacji, nie mówiąc już nic o 50% i minimum. Przypomnę, że Intel zaleca nie przekraczać magicznej wartości 72,5*C. Ogólnie na upartego może zostać przy wentylacji na 50%, jak i na minimum, ale temperatury nie są dobre. Co innego mogę powiedzieć o karcie graficznej. Jej temperatury wzrosły o ok. 2-3*C

     Zmiany względem wcześniejszycj rewizji

Główną zmianą jest dołożenie dwóch złączy USB 3.0 na froncie. Producent dodał też okno kosztem montażu dwóch wentylatorów. Kolejną zmianą jest dołożenie kontrolera obrotów jak i kilku filtrów (w poprzednich wersjach producent pożałował nam tego rarytasu)

     Podsumowanie

Moim zdaniem obudowa Zalman Z9 to ideał wśród obudów. Jest tani, ładnie wygląda (nie jestem fanem obudów tego typu), dobrze "chłodzi" nasze podzesepoły oraz został wykonany z grubej blachy, którą trudno zgiąć. Temperatury po podkręceniu procesora na boxowym radiatorze w połączeniu z kiepską pastą termoprzewodzącą pozwala pracować na 3,8GHz. Temperatury nie są idealne, ale nie grorzą uszkodzeniu procesora. Karta graficzna pod obciążeniem miała maksymalnie 58*C po podkręceniu - świetny wynik (należy pamiętać, że jest to też zasługa chłodzenia Sapphire FleX oraz niskiego procesu technologicznego - 28nm). Wentylacja jest cicha, nawet na maksymalnych obrotach słychać lekki przewiew, który w niczym nie przeszkadza.

Dziękuję redakcji benchmark.pl za wypożyczenie sprzętu do testów
