Technologie w płytach głównych firmy ASUS

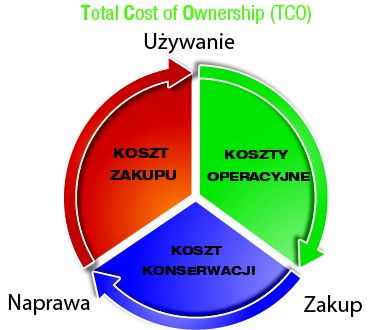

Przyjrzymy się bliżej obu konstrukcjom, oraz technologiom które wykorzystują i sprawdzimy, czy strategia ASUS TCO faktycznie jest przekonywująca.

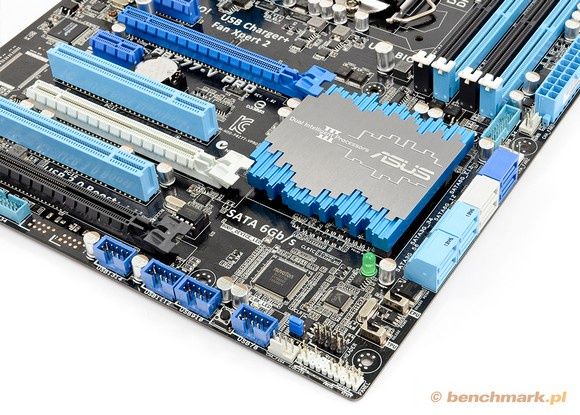

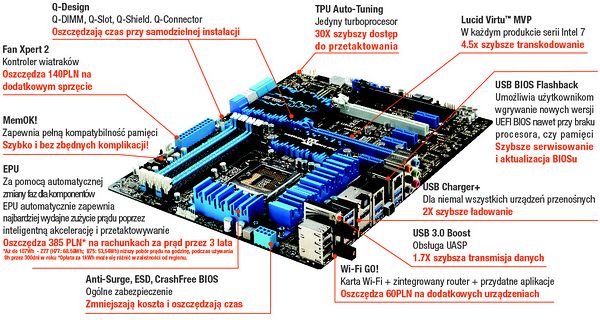

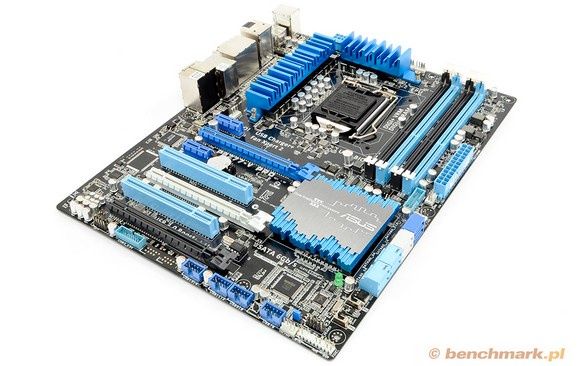

Każdy może wybrać sobie płytę dostosowaną do swoich możliwości finansowych. Poniżej porównujemy dwa modele serii P8Z77-V, a mianowicie PRO (lepiej wyposażona) oraz LE (mniej wyposażona).   P8Z77-V PRO P8Z77-V LE Podstawka CPU LGA 1155 LGA 1155 Chipset Intel Express Z77 Intel Express Z77 Technologie multi-GPU 2-way (Quad) NVIDIA SLI,  3-way AMD CrossFireX, Lucid Virtu MVP AMD Quad CrossFireX, Lucid Virtu MVP Możliwość wykorzystania zintegrowanej grafiki Tak Tak Sloty RAM 4x DDR3 (Dual Channel) 4x DDR3 (Dual Channel) Maks. taktowanie RAM 2600 MHz (OC) 2400 MHz (OC) Maks. ilość RAM 32GB 32GB Sloty PCIe x16 2x 3.0 (1 x16, 2 x8) i 1x 2.0 (x4) 1x 3.0 (x16) i 1x 2.0 (x4) Sloty PCIe x1 2 2 Sloty PCI 2 3 Gniazda wentylatorów 3+1 (CPU) 3+1 (CPU) Porty SATA II (3 Gb/s) 4 4 Porty SATA III (6 Gb/s) 4 (2 ASMedia) 3 (2 Marvell) eSATA brak 1 IEEE 1394a (tylny panel) brak brak Gigabit LAN 1 (Intel 82579V) 1 (Realtek 8111F) USB 2.0 (tylny panel) 10 (2) 10 (2) USB 3.0 (tylny panel) 8 (4) 8 (4) Gniazda zasilania 24-pin + 8-pin 24-pin + 8-pin Audio Realtek ALC892 Realtek ALC892 Dodatkowe technologie Wi-Fi GO!, Dual Intelligent Processors 3, USB 3.0 Boost, USB BIOS Flashback, USB Charger+, Dual Intelligent Processors 3, USB 3.0 Boost, USB BIOS Flashback, USB Charger+, Format ATX 30,5 x 24,4 ATX 30,5 x 24,4 Cena ok. 740 zł ok. 580 zł Obie płyty należą do tej samej serii, więc nic dziwnego, że na pierwszy rzut oka prezentują się bardzo podobnie. Drugi rzut oka jednak ujawnia, że wersja PRO posiada bardziej rozbudowaną sekcję zasilania (oraz większy radiator), a także wyposażenie w sloty jest różne. Specyfikacja obu płyt ujawnia kolejne różnice.Niektóre z nich są bardzo subtelne - wersja PRO używa kontrolera LAN firmy Intel, natomias LE firmy Realtek. Wersja PRO umożliwia wykorzystanie pamieci RAM o taktowaniu do 2,6GHz, a LE do 2,4GHz. Nikt z pewnością nie przeoczy tego, że model PRO oferuje bezprzewodową łączność Wi-GO!.  P8Z77-V PRO  P8Z77-V LEPłyta w wersji PRO posiada aż trzy sloty PCI Express x16, z czego dwa mogą działać w standardzie 3.0 (pod warunkiem instalacji procesorów Core trzeciej generacji) oraz z pełną prędkością x16 (przy zainstalowanej jednej karcie graficznej). Płyta LE posiada tylko jeden port PCIe x16 działający z pełną prędkością. Trzeci slot PCIe x16 na płycie PRO i drugi slot na płycie LE działa elektrycznie z prędkością x4. Obie płyty posiadają dwa sloty PCIe x1. Model LE posiada trzy slot PCI, natomiast PRO tylko dwa.Różna jest również obsługa technologii multi GPU. Obie płyty obsługują technologię Lucid Virtu MVP (współpraca zintegrowanego z procesorem układu graficznego oraz zewnętrznej karty graficznej) oraz technologię AMD CrossFireX (2-way lub Quad). Wersja PRO dodatkowo posiada obsługę technologii NVIDIA SLI, oraz możliwość konfiguracji 3-way AMD CrossFireX. P8Z77-V PRO  P8Z77-V LEPorty SATA są na obu konstrukcjach zupełnie inaczej umieszczone. Dzięki możliwościom układu logiki Z77 obie płyty posiadają cztery porty SATA II (3Gb/s - jasnoniebieskie), oraz dwa porty SATA III (6Gb/s)  P8Z77-V PRO P8Z77-V LEPomimo nieco innego ułożenia portów, wyposażenie tylnego panelu w obu płytach jest bardzo podobne. Znajdziemy tu łączony port PS2 (do obsługi klawiatury lub myszki starszego typu), dwa porty USB 2.0 (kolor czarny), cztery porty USB 3.0 (kolor niebieski), cztery wyjścia obrazu (HDMI, DisplayPort, DVI oraz D-Sub), jeden port LAN oraz porty odpowiedzialne za obsługę dźwięku: optyczne wyjście S/PDIF oraz sześć gniazdek mini-jack. Płyta w wersji LE posiada dodatkowo port eSATA (kolor czerwony).To na co zwrócilibyśmy szczególną uwagę to pełen zestaw portów wyjścia obrazu, oraz aż cztery porty USB 3.0 na tylnym panelu. Dwa z nich są obsługiwane dzięki dodatkowemu kontrolerowi ASMedia. Oczywiście w obu modelach dodatkowe porty USB 3.0 można wyprowadzić na przykład na przód obudowy, za pomocą wyjścia pinowego na płytce drukowanej.
