Nowoczesny zestaw złączy, możliwość podkręcania procesorów i ciekawe wzornictwo – tak w skrócie prezentuje się płyta Prime Z270-A. Jak jest w praktyce?

marketplace
Ocena benchmark.pl
  • 4/5
Plusy

- obsługa procesorów Intel Skylake i Kaby Lake,; - możliwość podkręcania odblokowanych procesorów,; - nowoczesny zestaw złączy (M.2 32 Gb/s, USB 3.1 10 Gb/s),; - obsługa pamięci Intel Optane,; - trzy wyjścia wideo (DVI, HDMI i DisplayPort),; - dobre rozplanowanie elementów na laminacie.

Minusy

- przydałoby się jeszcze kilka portów na tylnym panelu,; - bardzo wysokie napięcie przy automatycznym OC do 5 GHz,; - cena na tle modeli Z170.

Ostatnio przez naszą redakcję przewinęło się sporo płyt głównych z segmentu dla graczy, więc tym razem mamy dla odmiany cywilną konstrukcję – model ASUS Prime Z270-A pod procesory Intel SkylakeKaby Lake. Jak się sprawdza nowa płyta i czy ustępuje wersjom gamingowym? Postanowiliśmy to sprawdzić.

Co wyróżnia płytę główną ASUS Prime Z270-A?

  • obsługa procesorów Intel Skylake i Kaby Lake
  • możliwość podkręcania odblokowanych procesorów
  • możliwość połączenia kart w SLI lub CrossFireX
  • dwa złącza M.2 32 Gb/s
  • wsparcie dla pamięci Intel Optane
  • porty USB 3.1 10 Gb/s A+C na tylnym panelu
  • możliwość montażu elementów wydrukowanych na drukarce 3D
  • podświetlenie ASUS Aura Sync

Model ASUS Prime Z270-A reprezentuje średni segment płyt z serii Z270, więc powinien zainteresować głównie entuzjastów i overclockerów, którzy nie mogą sobie pozwolić na topowe konstrukcje (często w cenie przekraczającej 1000 złotych). Co prawda nie charakteryzuje się ona aż tak efektownym wzornictwem jak topowe modele z segmentu dla graczy, ale nadal mamy do czynienia osłoną tylnego panelu i podświetleniem LED RGB, a ponadto producent przewidział możliwość montażu dodatkowych elementów wydrukowanych na drukarce 3D.

ASUS Prime Z270-A porównanie
Porównanie modeli ASUS Prime Z270-A (po lewej), Prime Z270-AR (w środku) i ROG Strix Z270F Gaming

Nim przejdziemy do opisu płyty głównej, warto jeszcze wspomnieć, że w ofercie producenta znajdziemy dwa zbliżone modele: Prime Z270-AR i ROG Strix Z270F Gaming. Pomijając wzornictwo, główne zmiany sprowadzają się do:

  • braku wyjść DVI i DisplayPort (Z270-AR)
  • braku przełącznika EZ-XMP (Z270-AR i Z270F)
  • braku wzmocnienia drugiego złącza PCI-Express x16 (Z270-AR)
  • braku przycisków (Z270F)

Model Prime Z270-AR nie jest dostępny na naszym rynku, natomiast ROG Strix Z270F Gaming jest zauważalnie droższy od "cywilnej" wersji. Wychodzi więc na to, że Z270-A to najlepsza propozycja z całej trójki.

ASUS Prime Z270-A - specyfikacja

Podstawka CPU Intel LGA 1151
Chipset Intel Z270
Technologie multi-GPU AMD 2-way/3-way, Quad CrossFireX
Nvidia 2-way, Quad SLI
Możliwość wykorzystania zintegrowanej grafiki Tak (DVI-D, HDMI 1.4b, DisplayPort)
Sloty RAM 4 x DDR4 (Dual Channel)
Maks. Taktowanie RAM 3866 MHz
Maks. Ilość RAM 64 GB
Sloty PCIe x16 4 (3.0 x16, 3.0 x8, 3.0 x4)
Sloty PCIe x4 brak
Sloty PCIe x1 4 (3.0 x1)
mini PCIe Brak
Gniazda wentylatorów 6 (2x CPU, 2x pompka, 2x obudowa)
Porty SATA/SATA Express 6x SATA III 6 Gb/s
Sloty M.2 1x M.2 32 Gb/s (2242/2260/2280/22110)
1x M.2 32 Gb/s (2242/2260/2280)
Sloty U.2 Brak
Wi-Fi / Bluetooth Brak
LAN  1 (Intel I219V)
USB 2.0 (tylny panel) 6 (0)
USB 3.0 (tylny panel) 6 (4)
USB 3.1 (tylny panel) 2 (2)
Gniazda zasilania 1x 24-pin + 1x 8-pin
Audio Crystal Sound 3 (Realtek ALC1220)
Dodatkowe technologie 5-Way Optimization, 5X Protection III, DIGI+ VRM, OC Design, TPU, EPU, SafeSlot, Turbo LAN, Fan Xpert 4, ASUS Aura Sync, EZ DIY, Q-Design
Format ATX (30,5 x 24,4 cm)

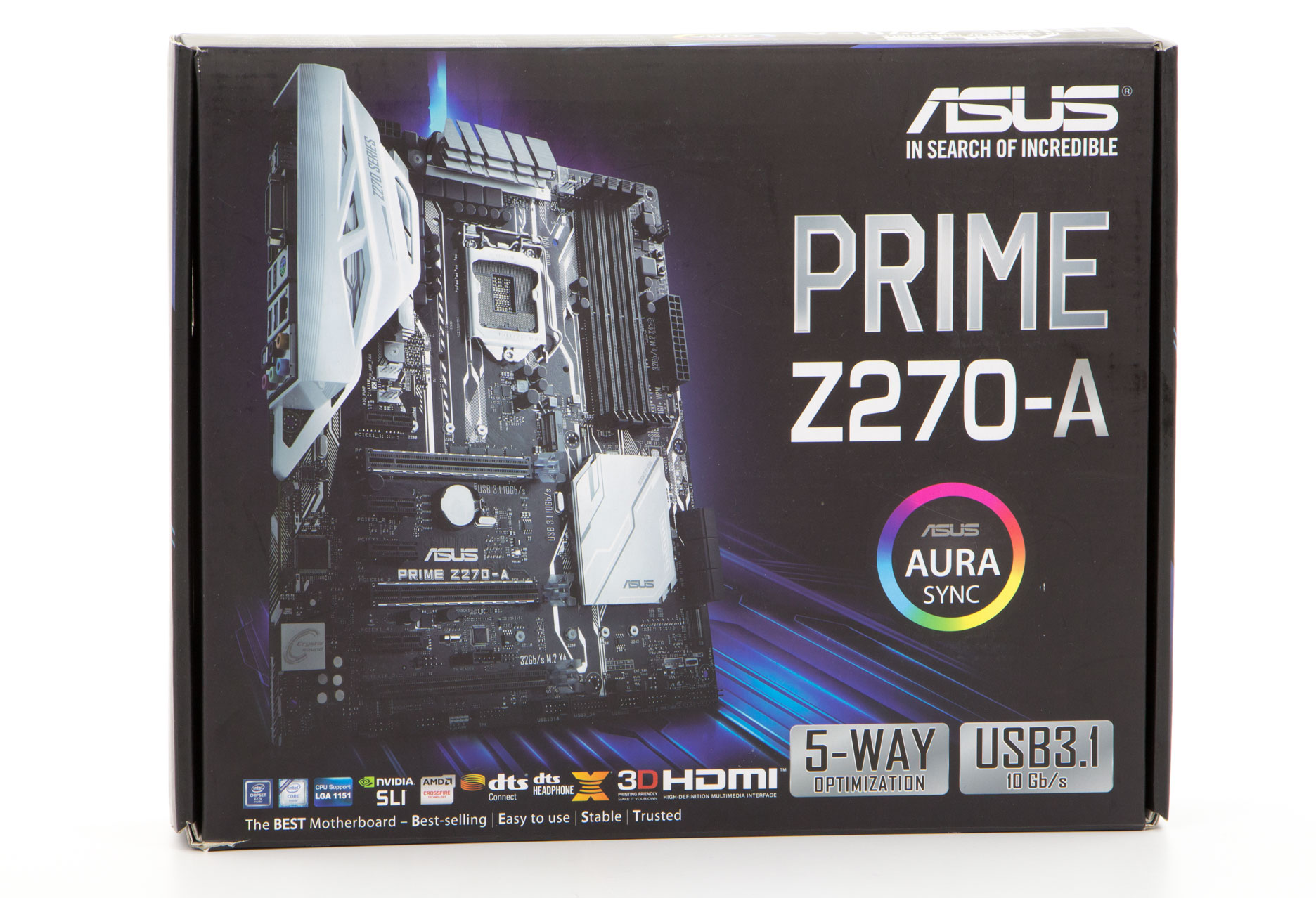

Pudełko i wyposażenie

Co znajdziemy w zestawie z płytą? W zasadzie tylko najpotrzebniejsze wyposażenie:

  • trzy przewody sygnałowe SATA
  • zaślepkę tylnego panelu
  • mostek HB SLI
  • adapter Q-Connector do podłączenia panelu obudowy
  • ramkę CPU Installation Tool
  • instrukcję obsługi
  • płytę z oprogramowaniem i sterownikami

ASUS Prime Z270-A

Dla procesora przeznaczono podstawkę LGA 1151 – jak już wcześniej wspominaliśmy, obsługuje ona układy Intel Core 6. i 7. generacji (Skylake i Kaby Lake). Z kolei za zasilanie odpowiada tutaj 10-fazowa sekcja DIGI+ VRM (8 faz dla CPU i 2 fazy dla iGPU), którą schowano pod dwoma przykręcanimi, ożebrowanymi radiatorami.

Poniżej znalazły się cztery banki pamięci DDR4 DIMM, które obsługują 2-kanałowe zestawy o pojemności do 64 GB i taktowaniu do 3866 MHz (po OC). Obok umieszczono też dwa przyciski: PWR-SW do włączania komputera oraz MemOK! do ustawiania bezpiecznych parametrów pamięci RAM.

ASUS Prime Z270-A

Prime Z270-A oferuje łącznie siedem złączy dla kart rozszerzeń: cztery PCI-Express 3.0 x1 oraz trzy PCI-Express 3.0 x16 (elektrycznie działają one w trybie x16/x8/x4, więc można tutaj utworzyć konfigurację 2-way SLI lub 2-/3-way CrossFireX). Co istotne pierwszy slot PCIe 3.0 x16 został oddalony od podstawki, więc nie powinno być problemów ze zmieszczeniem solidnego coolera i karty graficznej.

ASUS Prime Z270-A

Zestaw złączy dla dysków i napędów nie jest tak bogaty, jak w przypadku konstrukcji z górnej półki, ale powinien spełnić oczekiwania większości klientów. Producent udostępnił bowiem sześć gniazd SATA 6 Gb/s oraz dwa M.2 32 Gb/s (z obsługą pamięci Intel Optane).

Na laminacie wyprowadzono jeszcze jedno pinowe złącze do wyprowadzenia dwóch portów USB 3.0, trzy pinowe do wyprowadzenia dwóch portów USB 2.0 (łącznie sześciu), a także sześć 4-pinowych złączy do podłączenia wentylatorów (w tym dwa dla pompki o wyższej obciążalności prądowej). Ponadto producent przewidział możliwość zamontowania dodatkowych osłon i wsporników wydrukowanych na drukarce 3D (pliki projektów można pobrać tutaj).

Za dźwięk odpowiada technologia Crystal Sound 3. W praktyce mamy do czynienia z 8-kanałowym kodekiem Realtek ALC1220, który wzbogacono o elektrolityczne kondensatory marki Nichicon, a całość dodatkowo odseparowano od reszty laminatu (obydwa rozwiązania mają poprawić jakość dźwięku).

ASUS Prime Z270-A

Tylny panel nie jest zbyt bogaty, ale umieszczono tutaj całkiem ciekawy zestaw złączy. Mamy bowiem jeden port PS/2 dla myszki lub klawiatury, cztery porty USB 3.0, dwa porty USB 3.1 10 Gb/s (A+C). Nie zaszkodziłoby jednak dodać jeszcze ze dwóch lub czterech USB. Są też trzy wyjścia wideo: DVI, HDMI i DisplayPort, a także złącze RJ45 gigabitowej karty sieciowej oraz złącza audio wspominanego układu dźwiękowego Realtek ALC1220.

Na kolejnych stronach przyjrzymy się zastosowanemu UEFI, sprawdzimy możliwości automatycznego podkręcania procesora, a także skontrolujemy wydajność i pobór energii elektrycznej.
