Monitoring IP - twój system zabezpieczeń

Postanowiliśmy zająć się całkowicie nową tematyką, która nie gościła jeszcze na łamach serwisu. Chodzi o urządzenia służące do monitoringu. Mimo że obecnie wciąż popularniejsze są analogowe systemy CCTV, dzięki którym można doskonale zabezpieczyć własne mieszkanie, dom czy firmę, to w ciągu najbliższych lat technologia ta może być wypierana przez nową, opartą na cyfrowym przesyle sygnału.

System tego typu ma jedną podstawową zaletę: rejestrowany obraz jest już w postaci cyfrowej, co zdecydowanie ułatwia jego magazynowanie i późniejszą obróbkę, co w przypadku monitoringu analogowego może być nieco kłopotliwe i z pewnością bardziej kosztowne. Ponieważ są to także moje pierwsze kroki jeśli chodzi o monitoring, proszę o wyrozumiałość, a wszelkie kreatywne opinie i wskazówki będą mile widziane. ;-)

Monitoring IP stał się w ostatnich latach bardzo dochodowym biznesem. Wiele firm, które wcześniej zajmowały się montażem analogowych systemów dozoru (CCTV), systematycznie wprowadza do swoich ofert rozwiązania oparte na technologii IP. Z jednej strony pozwalało to rozszerzyć ich oferty, które stały się bardziej elastyczne i dopasowane do rynku, z drugiej zaś można zaoferować klientom nowe rozwiązania, które często były po prostu niemożliwe do zastosowania.

Monitoring z założenia ma spełniać dwa podstawowe zadania. Pierwsze: zapewnić bezpieczeństwo pomieszczeniom, urządzeniom i ludziom. Drugie: kontrola czasu pracy ludzi i maszyn, a zapisane nagrania mogą posłużyć jako materiał dowodowy.

Na rynku znajdziemy sporo różnego rodzaju kamer IP. Ich ceny zaczynają się najczęściej od kilkuset złotych, a sięgają - przy profesjonalnych rozwiązaniach - nawet kilku tysięcy. Dziś kamery IP można znaleźć nawet w prywatnych domach, a konfigurację może własnoręcznie przeprowadzić nawet średnio zaawansowany użytkownik.

Postaramy się pokazać, że to wcale nie jest trudne i w dość szybki sposób można skonfigurować kamerę IP w swoim domu, a przy okazji mieć do niej dostęp nie tylko z „wewnątrz” sieci, ale także z dowolnego miejsca (np. z pracy), czy nawet przez telefon komórkowy.

W teście weźmie udział także dedykowany rejestrator, który jest specjalnie zmodyfikowanym NAS-em, przeznaczonym stricte do współpracy z kamerami IP, potrafiącymi nie tylko magazynować nagrania, ale także sterować ich pracą. Ponieważ każda kamera jest bardzo czuła na różnego rodzaju oświetlenie i od tego bardzo zależy jakość przekazywanego obrazu, postaram się przy każdym z zrzutów ekranowych określić, jakie w tym momencie było oświetlenie. Niektóre kamery przeznaczone są wyłącznie do obserwacji dziennej, inne równie dobrze radzą sobie w nocy. Są też takie, które radzą sobie z obserwacją z bardzo dużej odległości. W miarę możliwości niektóre zrzuty były robione zarówno w trybie nocnym, jak i za dnia, aby można było porównać jakość obrazu w tych dwóch trybach.

Dzięki uprzejmości firmy D-Link dostaliśmy do przetestowania całą gamę urządzeń. Oto one:

• kamera D-Link DCS-3110
• kamera D-Link DCS-5230
• kamera D-Link DCS-2121
• kamera D-Link DCS-3415
• rejestrator DNS-726-4

Do pomocy wykorzystaliśmy:

• przełącznik PoE – DES-1008P

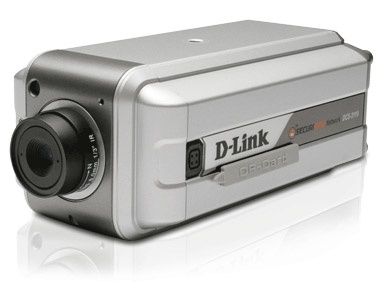

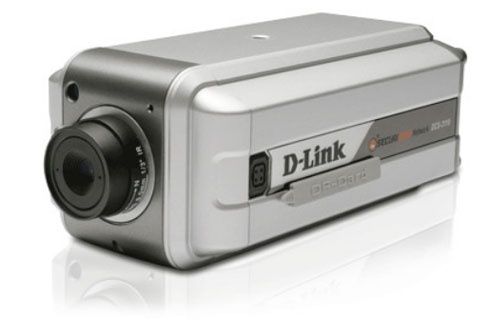

W pudełku oprócz samej kamery zabezpieczonej w folii bąbelkowej znajdziemy także specjalną ruchomą podstawkę, płytę CD ze sterownikami, patchcord UTP, zasilacz sieciowy oraz instrukcję. W kamerze od dołu i od góry umiejscowiony został metalowy gwint, służący do przymocowania stojaka w zależności od tego, czy kamera będzie montowana do podłoża, czy też podwieszana pod sufitem.

W komplecie znajdziemy także kilka śrubek, a stojak ma specjalne otwory umożliwiające trwały montaż do twardego podłoża. Na przykładzie tej kamery opiszemy nieco dokładniej niektóre funkcje, które występują także w pozostałych modelach (później nie będziemy ich opisywać ponownie).

• MJPEG do 1280x1024 (1.3 Megapixel), 8fps
• MPEG-4 do 640x480 (VGA), 30fps
• 1/4” 1.3 Megapixel progressive color CMOS
• Soczewki 6 mm, F1.6
• Wymienny filtr IR: Auto/Schedule/Manual
• Min oświetlenie: 1.5 Lux, F2.0
• Interfejs Ethernet 10/100 z 802.3af PoE
• Wbudowany mikrofon, wejście zewnętrznego mikrofonu, wyjście na zewnętrzny głośnik
• Wspiera dwukierunkowe audio (protokół SIP)
• Wsparcie dla kompresji 3GPP
• Gniazdo pamięci CF
• Po jednym interfejsie D/I oraz D/O dla zewnętrznych czujników i alarmów
• Interfejs RS485 dla zewnętrznych skanerów
• Wyjście napięcia 12VDC dla zewnętrznych akcesoriów

Kamera ma wiele dodatkowych złączy, które umieszczone zostały na tylnim panelu. Są to m.in złącze mikrofonowe i głośnikowe (kamera ma niezależny wbudowany mikrofon). Ponieważ obsługiwane jest dwukierunkowe audio, po podpięciu głośnika można przesyłać z dowolnego urządzenia dźwięk, który będzie na nim odtwarzany (komendy, komunikaty, muzyka itp.). Znalazło się tutaj także specjalne złącze DI/DO, dzięki któremu możemy podłączyć do kamery osobne czujniki, alarmy czy urządzenia sterujące ruchem samej kamery.

W wyposażeniu znalazł się również slot kart CF, dzięki któremu nagrania lub zdjęcia mogą być rejestrowane bezpośrednio na karcie pamięci. Warunkiem korzystania z takiego rozwiązania jest bezpieczne umiejscowienie kamery, aby nie było dostępu do niej samej.

Po podłączeniu urządzenia do sieci i zasilania, oraz zainstalowaniu dołączonego oprogramowania (Installation Wizard), aplikacja sama wyszukuje wszelkie aktywne kamery. Z poziomu tego narzędzia możemy przeglądać aktywne kamery, dodawać nowe, przechodzić do ich szczegółowej konfiguracji lub też zmienić ich oprogramowanie na nowsze.

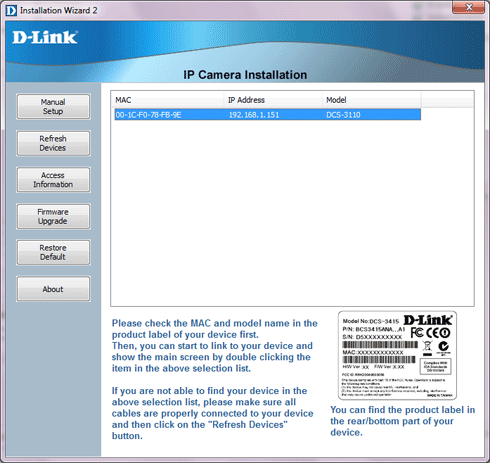

Podłączamy kamerę do naszej sieci. Po uruchomieniu aplikacji kamera powinna zostać dość szybko wykryta. Klikając dwukrotnie przechodzimy do jej szczegółowej konfiguracji. Domyślnie konfigurator otwiera się na zakładce Live_Video, gdzie mamy od razu podgląd na to, co rejestruje sprzęt D-Linka.

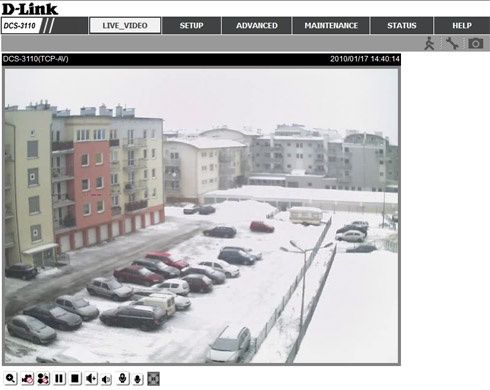

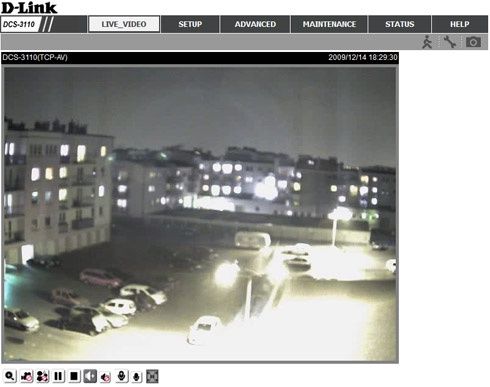

Odległość do obiektów ok. 90 metrów, kamera w mieszkaniu

Odległość do obiektów ok. 90 metrów, kamera w mieszkaniu

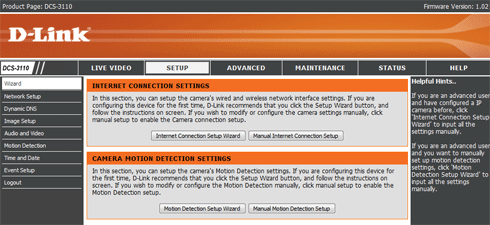

Wszystkie najważniejsze ustawienia zostały  umieszczone w zakładce SETUP.

Ustawienia dotyczące połączenia i pracy w sieci są na tyle łatwo opisane, że nie powinny nikomu sprawić trudności i pozwolę sobie je pominąć (ustawienia adresu IP, DDNS, data i czas itp.). Do konfiguracji ustawień dotyczących aktywowania kamery i sposobu filowania posłużymy się wygodnym kreatorem.

W pierwszym kroku aktywujemy wykrywanie ruchu oraz wybieramy, czy kamera ma rejestrować obraz w postaci serii statycznych zdjęć, czy też nagrania wideo.

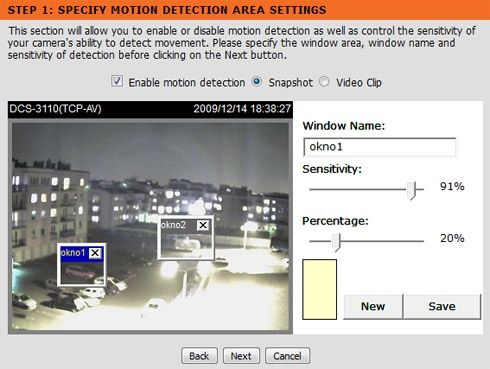

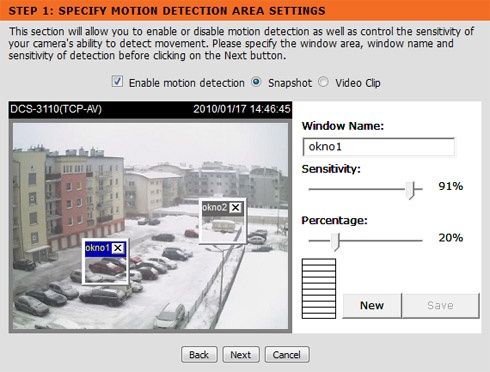

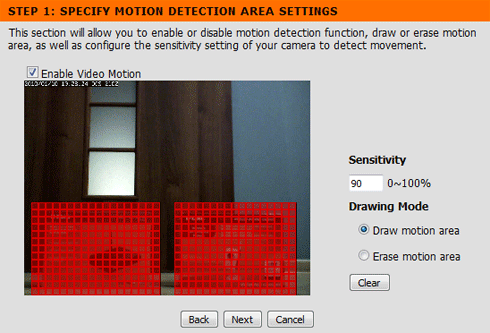

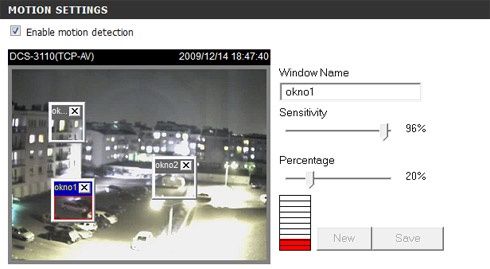

Następnie określamy jakie miejsca i z jaką czułością ma obserwować kamera. Możemy utworzyć maksymalnie 3 niezależne okna, dla których osobno konfigurujemy dwa parametry:

• Sensitivity – czułość na ruch po jakiej aktywuje się nagrywanie lub seria zdjęć
• Percentage – procentowe wypełnienie danego okna poprzez poruszający się obiekt

Dzięki kombinacji tych dwóch parametrów jesteśmy w stanie dość precyzyjnie określić tolerancję kamery. Wykluczamy w ten sposób jej aktywowanie dla przypadkowego ruchu. Dla przykładu: jeśli w danym „oknie” ustawiliśmy wartość procentową na 20% wypełnienia, to kamera aktywuje się jeśli ruchomy obiekt wypełni to okno minimum w 20%. Wszystkie mniejsze obiekty, np. pies czy kot, nie uaktywnią nagrywania.

Im ustawiona większa czułość (Sensitivity), tym kamera szybciej się aktywuje po wykryciu ruchu w danym oknie. Na tym etapie konfiguracji pasek wykrywania ruchu nie jest aktywny - jego działanie zaprezentowane zostanie nieco później.

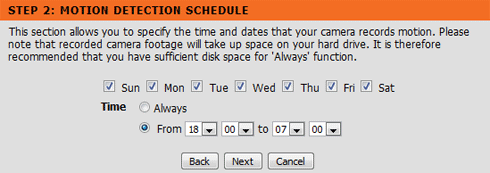

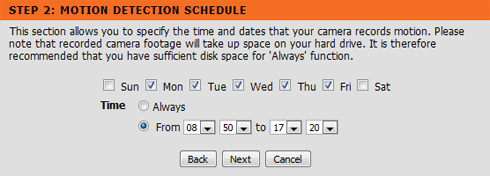

W następnym kroku określamy dni tygodnia oraz godziny, w których kamera ma być aktywna. Chodzi oczywiście o wykrywanie ruchu w zdefiniowanych wcześniej strefach, gdyż sam podgląd online jest oczywiście aktywny przez  cały czas.

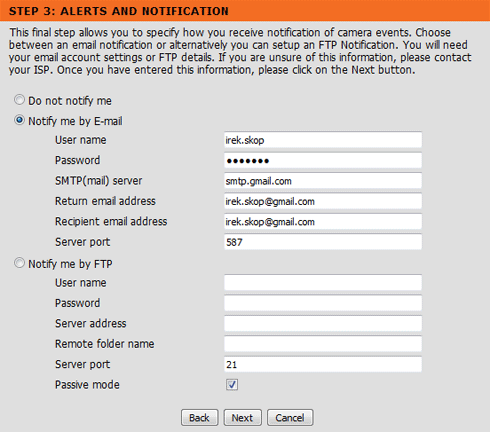

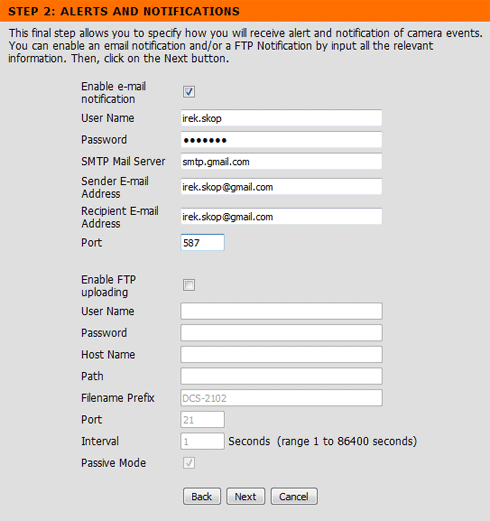

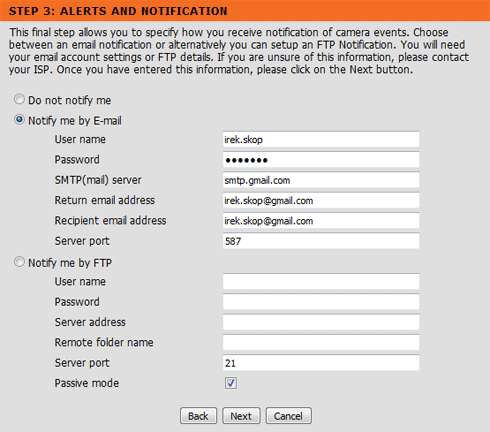

Idąc dalej musimy określić, w jaki sposób chcemy być poinformowani o zdarzeniu. Do wyboru mamy: poprzez e-mail, FTP lub brak informowania.

Na tym kończy swoją pracę konfigurator. Sami możemy jeszcze doprecyzować kilka ustawień zanim powierzymy kamerze nadzór nad naszym dobytkiem. Zakładka Audio-Video w menu Setup pozwala określić jakość nagrywanego obrazu oraz czułość mikrofonu (wbudowanego lub zewnętrznego). Jeśli chodzi o jakość nagrań, to mamy do wyboru dwa tryby:

• MPEG-4 (VGA) z rozdzielczością do 640x480 i przy 25 kl./s (w specyfikacji podane 30 fps)
• MJPEG z rozdzielczością do 1280x1024 przy 8 kl./s

Rozdzielczość i jakość należy dostosować do przepustowości naszej sieci oraz - jeśli obraz jest często nagrywany – przygotować odpowiednio pojemny dysk.

W zakładce Motion Detection sprawdzimy, jakie aktualnie mamy ustawione strefy obserwacji oraz czy parametry czułości są dobrze dobrane. W poniższym przykładzie w okolicach obserwowanego „okna1” przejeżdżał inny samochód. Kamera poprawnie zarejestrowała ruch i odwzorowała to na wskaźniku. W tej sytuacji, gdy wskaźnik wskazuje już czerwony poziom, mamy pewność, że kamera skutecznie wykrywa ruch na zadanym obszarze obserwacji.

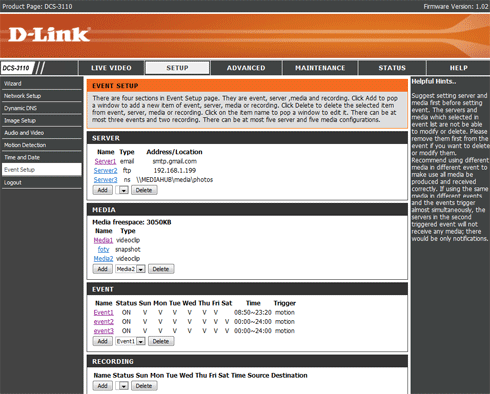

Wszystkie ustawienia związane z aktywacją kamery, archiwizacją obrazu i powiadamianiem zostały zebrane w zakładce Event Setup.

• Server – tutaj skonfigurujemy wszystkie serwery z których będziemy chcieli skorzystać. Będą to m.in. konto e-mail (do powiadomień o zdarzeniu), serwer FTP, http oraz lokalny NAS (Network Attachment Storage). Po ich zdefiniowaniu będziemy mogli wykorzystać je w kolejnych regułach.

• Media – tutaj określamy czy archiwizowane mają być zdjęcia, zgrane filmiki czy też sam dziennik zdarzeń (log).

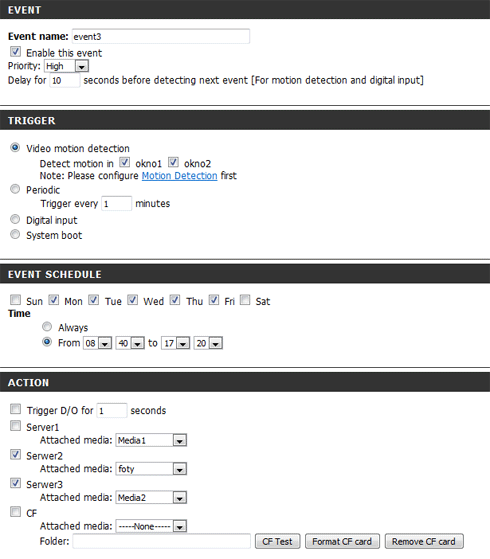

• Event – to tutaj określimy dokładnie krok po kroku co, gdzie i kiedy ma być przesłane po wykryciu ruchu przez kamerę.

Kolejno zaczynamy od nazwy samego zdarzenia i określamy, czy kamera ma reagować na ruch w jednym konkretnym oknie czy też we wszystkich. W kolejnym kroku określamy dni tygodnia oraz godziny, kiedy nasz nowy „dozorca” będzie aktywny. Na koniec wskazujemy jeszcze co i gdzie ma być wysłane, czyli np. zdjęcia na FTP, a filmy na dysk sieciowy. Możemy skonfigurować do trzech różnych zdarzeń.

• Recording – służy do ciągłego zapisywania obrazu kamery. Zapis obrazu może odbywać się na wbudowaną kartę CF lub lokalny dysk sieciowy.

A teraz kilka słów o obsłudze i wrażeniach. Kamerę konfiguruje się w bardzo łatwy sposób. Dokładnie określimy obszar, który ma obserwować, a dzięki specjalnej podstawce może być na stałe przymocowana zarówno do podłoża lub sufitu (metalowe gwinty). Nagrania są dobrej jakości i pozwalają wychwycić drobne szczegóły. Cechuje się dużą czułością przy słabo lub wcale nieoświetlonych pomieszczeniach. Przy sztucznym oświetleniu mogą się pojawić małe przekłamania kolorów, co jest widoczne na kilku zrzutach przy opisie serwera DCS-726-4, gdzie ten sam obiekt był obserwowany przez dwie różne kamery. Kamera obsługuje standard 802.3af PoE, czyli może być zasilana bezpośrednio kablem sygnałowym UTP. Jej cena w momencie pisania recenzji wynosiła ok. 2200 zł.

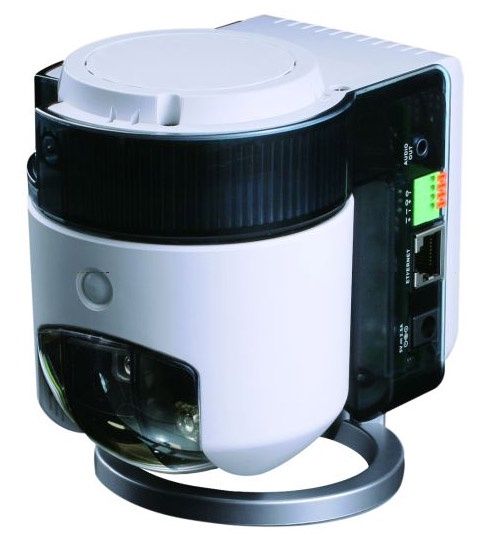

Kolejna kamera w testach to DCS-5230. W pudełku oprócz samej kamery znajdziemy także przewód UTP, zasilacz sieciowy, instrukcję oraz płytę CD ze sterownikami. Sprzęt został wyposażony w ruchome głowice umożliwiające  obrót zarówno w poziomie, jak i pionie.

• Kompresja MJPEG oraz MPEG-4;
• SXGA do 1280x1024 (1.3 Megapixel), 10fps;
• XGA do 1024x768, 10fps;
• VGA do 640x480, 30 fps;
• 1/3” 1.3 Megapixel progressive color CMOS
• Soczewki 4 mm, F2.0
• Wbudowany mikrofon, wejście zewnętrznego mikrofonu, wyjście na zewnętrzny głośnik
• Wspiera dwukierunkowe audio (protokół SIP)
• Wsparcie dla kompresji 3GPP
• Gniazdo pamięci microSD
• Po jednym interfejsie D/I oraz D/O dla zewnętrznych czujników i alarmów
• Wyjście napięcia 12VDC dla zewnętrznych akcesoriów;
• Cyfrowy zoom: 16x
• Obrót w pionie/poziomie: od -5 do +85 stopni oraz od 130 do -180 stopni;
• Obsługa sieci bezprzewodowych: 802.11b, 802.11g oraz 802.11n (draft);
• Szyfrowanie sieci bezprzewodowej: WEP, WPA, WPA2;
• Obserwacja dzień/noc (podczerwień);

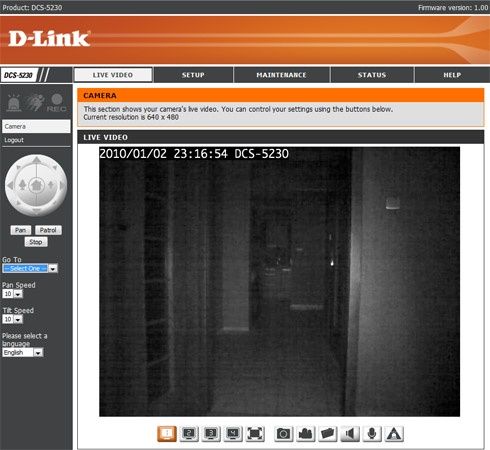

Na samym początku prezentacja jak wygląda podgląd z kamery w całkowitych ciemnościach.

Bardzo dobrze sprawdza się podczerwień i kamera potrafi wyodrębnić obraz nawet w całkowitych ciemnościach (podświetlanie LED).

Ten sam widok przy świetle dziennym

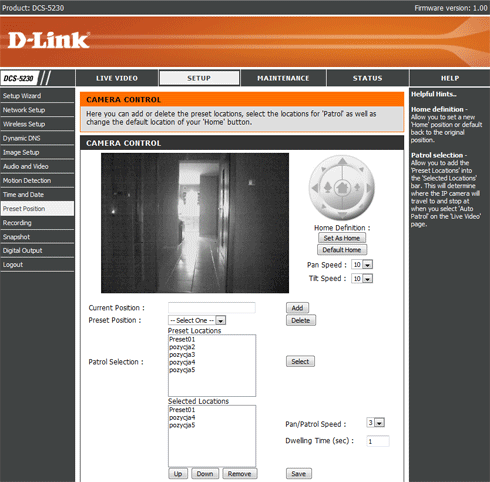

Po lewej stronie mamy specjalny panel do obsługi ruchomej głowicy w kamerze. Możemy także zdefiniować kilka ustalonych pozycji dla kamery i wskazywać jej od razu miejsce docelowe, w jakim ma się ustawić. Podobnie jak w przypadku wcześniej opisywanej kamery, przeprowadzimy konfigurację przy pomocy kreatora, a na koniec pokażemy dodatkowe funkcje, które skonfigurować musimy już samodzielnie.

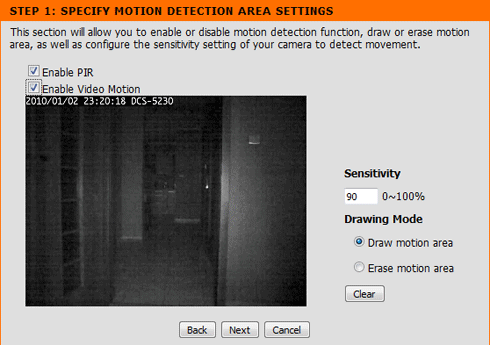

Pierwszym krokiem będzie określenie miejsc, na które kamera będzie wyczulona i w przypadku jakiegokolwiek ruchu zareaguje. Warto zaznaczyć opcję Enable PIR, jeśli chcemy aby kamera prowadziła skuteczną obserwację także w nocy oraz aktywować reagowanie na ruch.

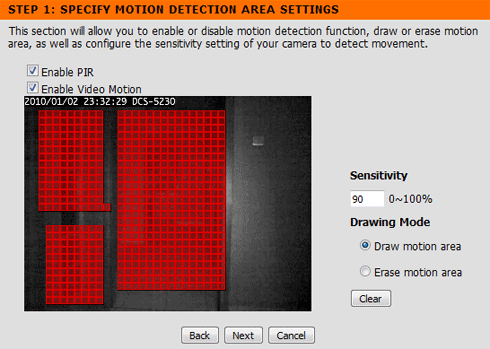

Następnie zaznaczamy obszary, na których ma być skupiona obserwacja. Mogą to być dowolne miejsca z zakresu widoczności, jaki ma w tej chwili kamera. Ustawiamy także czułość określającą tolerancję przy wykrytym ruchu. Czułość dla wszystkich zaznaczonych obszarów będzie miała tą samą wartość.

W kolejnym kroku określimy sposób reakcji po wykryciu aktywności. Może to być oczywiście automatycznie wysłany e-mail lub bezpośrednio wrzucone na FTP zdjęcia z momentu zdarzenia.

Jak wcześniej wspomniałem, możliwe jest skonfigurowanie kilku różnych ustawień kamery (głowicy). Po określeniu czasu, po jakim ma nastąpić zmiana, i włączeniu trybu Patrol, kamera będzie automatycznie kierowała się do zdefiniowanych wcześniej położeń. Bardzo przydatne, gdy prowadzimy obserwację ciągłą i chcemy kontrolować także miejsca, które występują poza widokiem głównym.

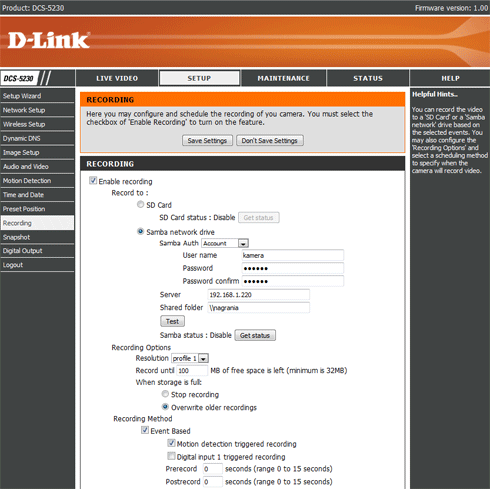

Dzięki wbudowanemu czytnikowi kart microSD zapisywany obraz możemy umieszczać bezpośrednio na nich lub, oczywiście, na zewnętrznym dysku sieciowym. Tylko w tym drugim wariancie uzyskamy możliwość ustalenia harmonogramu nagrań (ciągłe lub wywołane wykrytą aktywnością w obserwowanym obszarze).

Kamera jest naprawdę łatwa w użytkowaniu. Dość szybko jesteśmy w stanie ją skonfigurować i ustawić obszary, na których ma prowadzić obserwację. Bardzo czuły i precyzyjny mechanizm ruchomej głowicy pozwala na obserwację w wielu kierunkach. Przydatna może okazać się funkcja Patrol, która automatycznie będzie kierowała kamerę na wcześniej zdefiniowane pozycje.

Kamera ma dość dobrą matrycę, która pozwala osiągnąć rozdzielczość do 12800x1024 (SXGA), ale wówczas maksymalna prędkość odtwarzania wynosi maks. 10 kl./s. Niemniej w rozdzielczości tradycyjnej, czyli VGA (640x480), można nagrywać z prędkością już 30 kl./s, co daje w miarę płynny i czytelny obraz.

Mimo że odzwierciedlenie kolorów nie jest idealne, kamera bardzo dobrze radzi sobie z pomieszczeniami słabo oświetlonymi lub całkowitymi ciemnościami. Bez kłopotów wykrywa ruch i tym samym poinformuje administratora o zdarzeniu. Kamera obsługuje też najnowszy standard bezprzewodowy 802.11n, który spokojnie wystarcza na transfer nawet najwyższego dostępnego trybu video. W chwili pisania artykułu jej cena nie była jeszcze znana.

Tym razem postanowiliśmy przyglądnąć się kamerze z nieco niższej półki cenowej. Kamera D-Link DCS-2121 kosztuje ok. 900 zł.

• 1/4" 1.3M CMOS Sensor
• Megapixel CMOS sensor (1280x1024)
• 0.5 lux CMOS sensor
• Interfejsy: Wi-Fi 802.11g/b oraz 10/100Mb/s
• Slot dla kart pamięci SD
• Interfejs DI/DO
• Wsparcie dla WPS
• Kompresja do formatu mobilnego 3GPP
• Wspiera jednoczesne strumienie MJPEG i MPEG-4
• Motion detection
• Wsparcie dla DDNS oraz UPnP
• Nagrywanie na HDD z GUI użytkownika
• Dołączone oprogramowanie D-ViewCam obsługujące monitoring 32 kamer IP

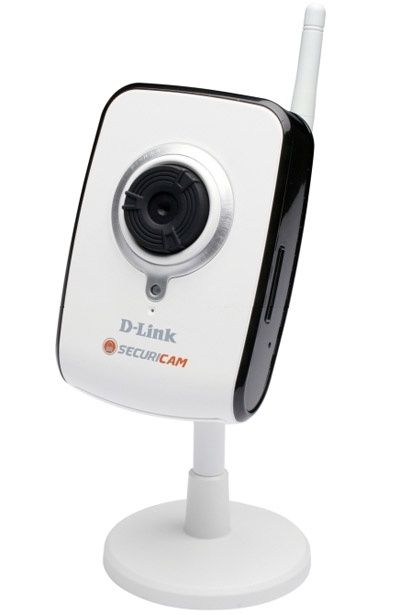

W pudełku oprócz samej kamerki znalazła się także podstawka, antenka, kabel UTP, zasilacz, instrukcja oraz płyta ze sterownikami. Konfigurator wygląda identycznie jak we wcześniej opisywanych modelach. Przechodząc do zakładki Live Video sprawdzamy jakość obrazu, jaki może rejestrować kamera. Ostrość regulujemy ręcznie, kręcąc obiektywem w odpowiednią stronę.

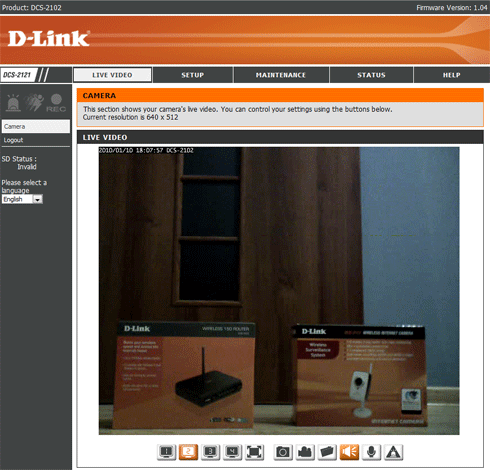

Mimo że kamera może obsługiwać rozdzielczość SXGA (1280x1024), to niestety w tym trybie nie ma możliwości uruchomienia detekcji ruchu. Pozostawiamy więc aktywną rozdzielczość na XGA (1024x768), aby można było dokładniej sprawdzić pozostałe funkcje kamery. Po uruchomieniu kreatora wykrywania ruchu mamy podgląd z kamery, na którym będziemy mogli zaznaczyć interesujący nas obszar. Pamiętajmy o zaznaczeniu Enable Video Morion.

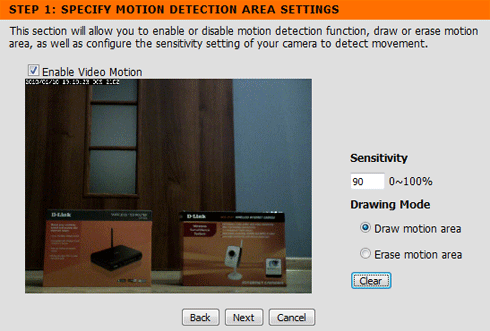

Następnie zaznaczamy odpowiedni obszar i określamy dla niego czułość, co spowoduje szybszą reakcję kamery po wykryciu ruchu. Dla wszystkich zaznaczonych obszarów obowiązuje jedna wartość czułości.

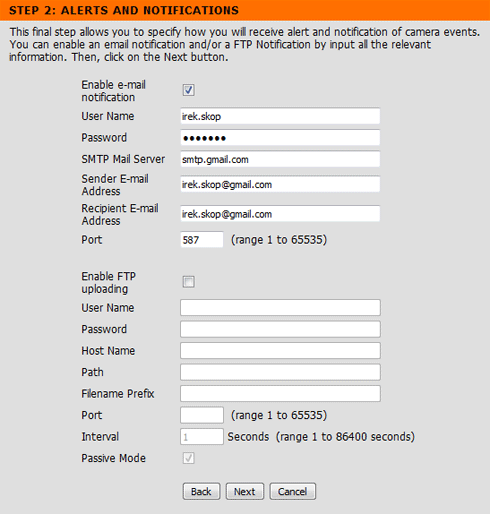

W następnym kroku określimy, w jaki sposób kamera ma nas powiadomić w wypadku wykrycia zdarzenia. Podobnie, jak w przypadku wcześniej opisywanych modeli, wybieramy wariant „ekonomiczny”, czyli wysłanie e-maila do zdefiniowanego odbiorcy. Jako drugi wariant do wyboru mamy wrzucenie zdjęć na zdalny serwer FTP.

Podobnie jak i w poprzednich kamerach mamy kilka opcji związanych z nagrywaniem wideo i zdjęciami. Materiał może być zapisywany bezpośrednio na zamontowaną kartę SD lub zewnętrzny serwer.

Kamera jest bardzo prosta w użyciu, a przy tym umożliwia podgląd o bardzo przyzwoitej jakości. Niestety nie nadaje się do pracy w słabo oświetlonych pomieszczeniach - obraz jest wówczas nieczytelny i niemożliwa jest detekcja ruchu.

Dzięki wparciu sieci bezprzewodowej 802.11g, kamerę możemy umieścić w dowolnym miejscu (ale blisko gniazdka elektrycznego) i obraz bez przeszkód będzie przesyłany nawet w najwyższej dostępnej rozdzielczości. Kamera może także prowadzić nagrywanie ciągłe, zrzucając cały materiał na wskazany serwer lub tylko w wybranych godzinach. Za rozsądne pieniądze (ok. 900 zł) dostajemy kamerkę o dobrych parametrach, potrafiącą bez problemów wyłapać nawet niewielki ruch w jej zasięgu.

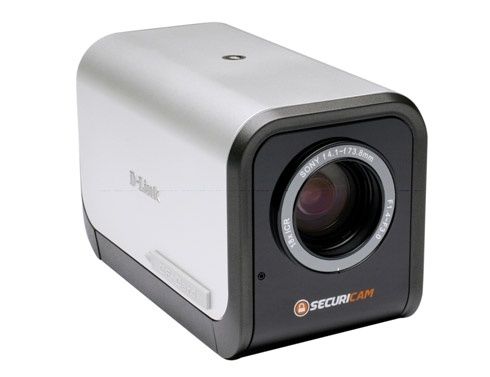

Na koniec zostawiliśmy sobie jedną z najbardziej zaawansowanych kamer, model DCS-3415. Została wyposażona w bardzo dobry przetwornik CCD, który oprócz skanowania progresywnego oferuje także 18-krotny zoom optyczny. Dzięki temu może prowadzić bardzo dobrą i szczegółową obserwację otoczenia.

• Sensor SONY 1/4", progressive scan, CCD
• Rozdzielczość do 640 x 480 (VGA)
• 18X Zoom optyczny
• Czułość: 1.61 Lux (F1.4, 1/30s), 0.38 Lux (F1.4, 1/30s, ICR ON)
• Interfejs 802.3 Fast Ethernet z zasilaniem 802.3af PoE
• Wbudowany mikrofon, złącze mikrofonu zewnętrznego, złącze głośnika zewnętrznego
• MPEG4, MJPEG multicast streaming
• Obsługa 3GPP
• Złącze karty CF
• Obsługa Microsoft Windows 2000, XP, Vista

Po otwarciu pudełka znajdziemy: kamerę, statyw, zasilacz, kabel UTP, instrukcję oraz płytę ze sterownikami. Statyw możemy przymocować zarówno od dołu, jak i od góry (umożliwia podwieszenie kamery pod sufitem). Aluminiowa obudowa sprawia wrażenie solidnej i dobrze chroniącej ten sprzęt.

Po zalogowaniu się do konfiguratora możemy przekonać się, że rzeczywiście zastosowany obiektyw Sony oferuje zdecydowanie najlepszy obraz z dotychczas opisywanych kamer i to zarówno przy oświetleniu dziennym, jak i w nocy.

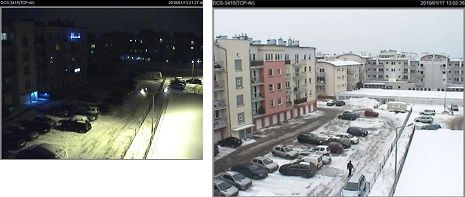

(odległość ok. 90 metrów, kamera w mieszkaniu)

Bardzo dobrze działa także zoom optyczny. Zbliżenie 18 krotne, którego ostrość możemy cały czas korygować, pozwala przybliżyć obraz z naprawdę dużej odległości (zoom oraz ostrość ustawiamy w zakładce Live Video).

(odległość ok. 90 metrów, kamera w mieszkaniu)

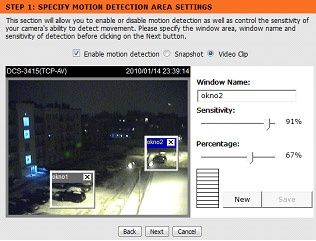

Sprawdźmy teraz pozostałe funkcje kamery. Na początek detekcja ruchu. W tym celu także uruchamiamy kreatora. W pierwszym kroku wybieramy czy kamera ma rejestrować zdarzenia w postaci zdjęć, czy też filmików.

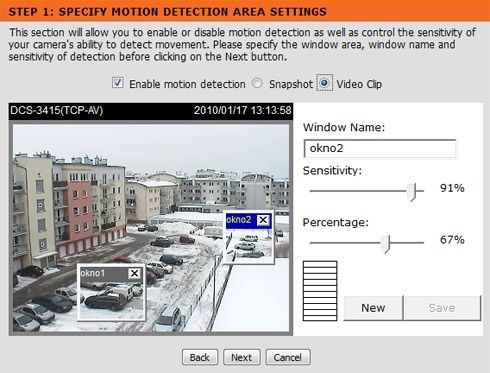

Następnie zaznaczamy miejsca, które najbardziej nas interesują i określamy dla nich czułość oraz limit wypełnienia danego okna. Odbywa się to podobnie jak w przypadku kamery DCS-3110, gdzie dokładnie opisaliśmy zależności tych dwóch parametrów. Maksymalnie możemy utworzyć trzy okna, dla których określimy niezależnie te dwa parametry.

Odległość ok. 90 metrów, kamera w mieszkaniu

Odległość ok. 90 metrów, kamera w mieszkaniu

Po zaznaczeniu punktów, dla których będziemy prowadzić obserwację, przechodzimy dalej. W drugim kroku określamy, w jakich dniach tygodnia oraz godzinach kamera ma prowadzić obserwację. Możemy to doprecyzować bardziej w zakładce Setup.

W końcu w trzecim kroku określamy sposób informowania o występującym zdarzeniu. Może to być zarówno e-mail (z załączonym zdjęciem), jak i bezpośrednie nagrywanie i wrzucenie filmiku (lub zdjęć) na zewnętrzny serwer FTP.

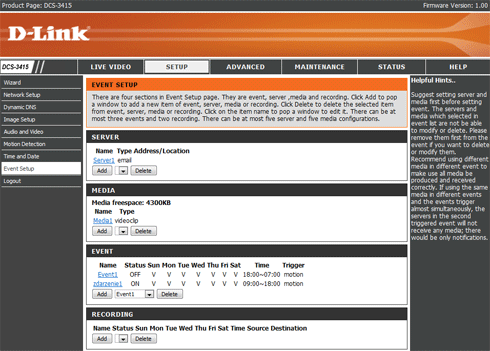

Podobnie jak i w modelu DCS-3110, także i tutaj dość rozbudowana została zakładka dotycząca konfiguracji zdarzeń, które mają następować po wykryciu ruchu. W kilku wariantach możemy skonfigurować sposób informowania, w zależności od tego, w którym obszarze wykryto zdarzenie, a także w jaki sposób i gdzie mają być kopiowanie nagrania.

Kamera ma naprawdę niesamowite możliwości. Świetna jakość obrazu oraz 18-krotny zoom klasyfikują ten sprzęt na bardzo wysokim poziomie, gdzie nie można pozwolić sobie na kompromis w postaci niskiej jakości przesyłanego obrazu. Kamera jest dość prosta w użyciu, a sama konfiguracja nie powinna nikomu przysporzyć większych kłopotów. Cena w chwili pisania artykułu wynosiła ok. 4000 zł.

Tym razem przyglądamy się bliżej urządzeniu DNS-726-4, czyli dedykowanemu serwerowi plików dla monitoringu IP. W dołączanym do kamer oprogramowaniu D-ViewCam możemy swobodnie zarządzać nawet do 36 kamerami (obecnie dostępna darmowa wersja 3.0), lecz jest to w zasadzie narzędzie do podglądu online bez zaawansowanych funkcji alarmujących.

To samo dotyczy także archiwizacji, przeglądania oraz zarządzania nagraniami. Prezentowane urządzenie oferuje pełne wsparcie dla kamer IP (archiwizuje obraz 4 kamer równocześnie). Urządzenie możemy bezpośrednio podłączyć do sieci Internet (poprzez interfejs PPPoE) lub w sposób tradycyjny podłączyć do routera w naszej sieci domowej lub firmowej.

Producent deklaruje współpracę z kamerami takich producentów jak D-Link, Sony, Panasonic oraz Axis. Urządzenie oferuje bardzo zaawansowane funkcje inteligentnego zarządzania archiwami. Podczas przeglądania możemy dowolnie regulować ostrość, kontrast czy jaskrawość na dowolnej z kamer. Dane mogą być archiwizowane w dwóch formatach: AVI, czyli dane surowe, oraz ASF z dodanymi znacznikami czasu. Bardzo ciekawie prezentują się funkcje przeszukiwania archiwów z nagrań. Na obszarze nagrań zaznaczamy interesujący nas obszar i określamy czułość zmian w nim zachodzących. Urządzenie wyszuka dla nas wszystkie nagrania, w których w zaznaczonym obszarze miało miejsce zdarzenie. Może to być wykrycie ruchu, brak obiektu, utrata ostrości lub zasłonięcie kamery.

• Równoczesne monitorowanie w czasie rzeczywistym i rejestrowanie obrazu z maks. 4 kamer, lokalnie lub za pośrednictwem Internetu;
• Kompatybilność z kamerami firm D-Link, Sony, Panasonic i Axis;
• Technologia inteligentnego wyszukiwania umożliwiająca szybkie i łatwe badanie zdarzeń;
• Samodzielne urządzenie niewymagające specjalnego komputera PC;
• Pojemność pamięci dyskowej do 3 TB (dyski nie wchodzą w zakres dostawy)
• Możliwość bezpośredniego podłączenia do Internetu przez interfejs PPPoE, bez potrzeby użycia odległego routera;
• Automatyczne tworzenie kopii zapasowych na zdublowanych dyskach przy użyciu technologii RAID 1;
• Zarządzanie maksymalnie 4 systemami NVR przy użyciu oprogramowania D-ViewCam NVR;
• Dwie zatoki na dyski twarde 3.5” SATA dowolnej pojemności;
• Połączenie Gigabit Ethernet;
• Konfiguracja poprzez przeglądarkę WWW

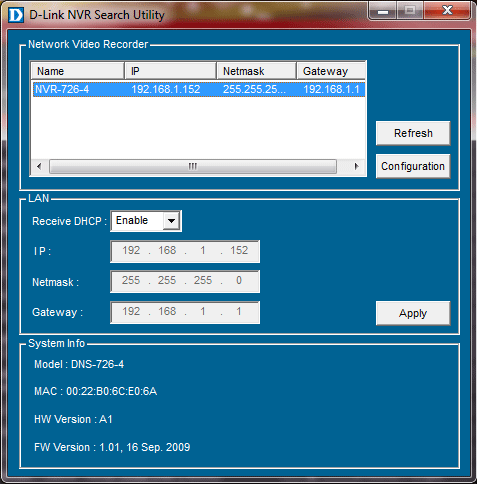

Po podłączeniu urządzenia automatycznie zostanie mu nadany adres IP (o ile mamy uruchomiony serwer DHCP na routerze). Do szybkiego wyszukania urządzenia w sieci możemy posłużyć się aplikacją NVR Search Utility, która znajduje się na dołączonej płytce CD.

Z poziomu tej aplikacji możemy przejść bezpośrednio do konfiguracji samego urządzenia. Zastosowany konfigurator jest nam dobrze znany z kilku wcześniej opisywanych urządzeń D-Linka. Konfigurację zaczynamy od zakładki Camera Search w menu Setup. Jeśli kamery są już podłączone i wstępnie skonfigurowane (nadane adresy IP itp.), możemy skorzystać z funkcji automatycznego wyszukania aktywnych urządzeń (UPnP).

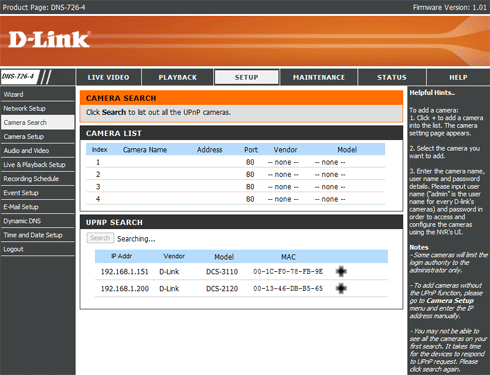

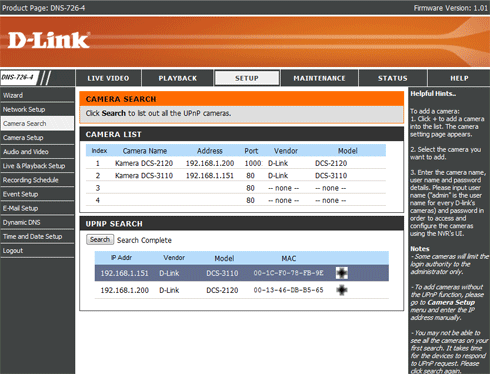

W naszym przypadku znalezione zostały dwie aktywne kamery: DCS-3110 oraz DCS-2120. Teraz wystarczy kliknąć na wybranej kamerze, aby dodać ją pod obsługę DNS-726-4.

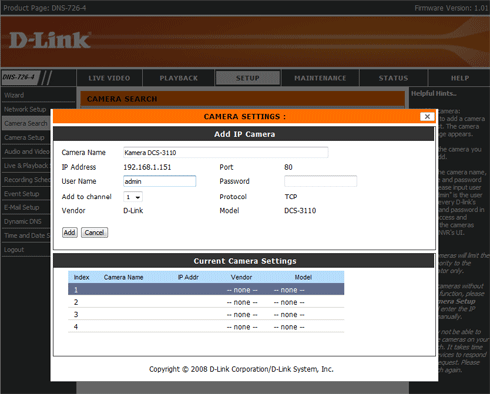

Po wprowadzeniu loginu oraz hasła kamera zostaje dodana do listy. Tak samo dodajemy każdą kolejną kamerę.To bardzo proste i sprawdzone rozwiązanie.

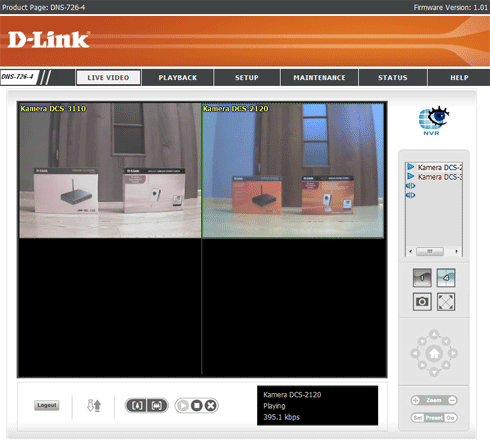

W tym momencie możemy przejść do menu Live Video, gdzie po aktywacji kamer (w prawym oknie) sprawdzimy ich działanie.

W zakładce tej mamy możliwość podglądu „na żywo” z podłączonych kamer. Okna można dowolnie przestawiać, aby wygonie prowadzić obserwację. Chcąc dokończyć konfigurację, z menu Setup wybieramy zakładkę Recording Schedule. Tutaj określimy dokładnie, kiedy i jak nasze kamery będą prowadzić tylko obserwację, a kiedy mają uruchomić nagrywanie ciągłe.

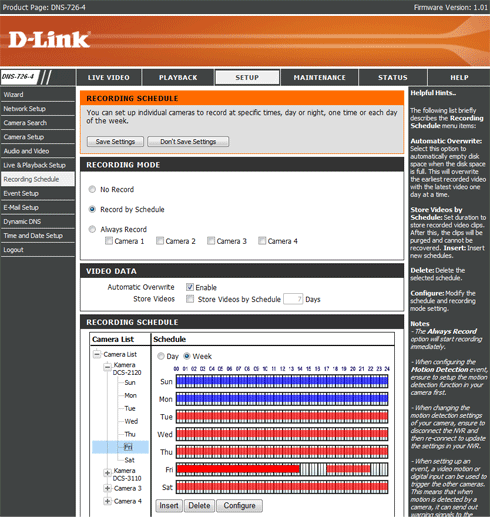

Po ustaleniu harmonogramu pracy dla każdej z kamer, godziny ich aktywności zostają specjalnie odznaczone kolorami. Następnie w zakładce Event Setup określimy, jakie działania będą podjęte w przypadku wykrycia zdarzeń, czyli przykładowo po wykryciu ruchu lub utracie połączenia z kamerą (wówczas administrator jest tylko poinformowany o zdarzeniu).

Co ważne, ustawienia są niezależne od tych, jakie dokonujemy w w konfiguracji samej kamery. Oznacza to że konfigurując kamerę określimy dokładnie, które fragmenty obrazu będzie można obserwować dokładniej i reagować nawet na najmniejszy ruch, a na które fragmenty będzie niewrażliwa. Przy pomocy urządzenia DNS-726-4 możemy skonfigurować kilka czynności, które będą po sobie następować w przypadku wystąpienia określonego zdarzenia. Dla przykładu: jeśli kamera 1 straci połączenie, natychmiast zostaje uruchomiana kamera 2, która ma w zasięgu obserwacji kamerę 1 i uruchomione zostaje nagrywanie ciągłe. Dodatkowo oczywiście zostaną wysłane alerty na e-mail i kilka zdjęć z momentu, w którym to zdarzenie miało miejsce.

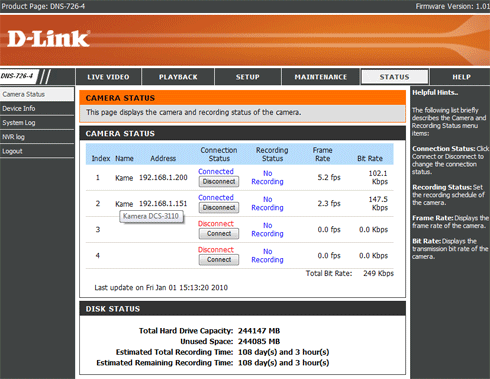

Na koniec rzut oka na menu Status, aby sprawdzić czy nasze kamery działają poprawnie i jak wygląda sprawa z dostępnym miejscem na zamontowanych dyskach twardych.

D-Link DNS-726-4 oferuje naprawdę spore możliwości. Dla osób, które chcą prowadzić profesjonalną obserwację z kilku kamer (maks. 4), jest urządzeniem, które oferuje wiele ułatwień i funkcji przydatnych zarówno w archiwizacji, jak i przeglądaniu nagrań.

Zaawansowane mechanizmy wyszukiwania pozwalają w dość szybki sposób przeglądnąć wszystkie archiwa w poszukiwaniu zdarzenia, które miało miejsce w jednym określonych przez nas obszarze. Niestety cena ogranicza na razie jego popularyzację i szersze wykorzystanie. W chwili pisania artykułu sprzęt kosztował ok. 5000 zł.

Prawie przez miesiąc przyglądaliśmy się, co dokładnie potrafią prezentowane kamery. Sprawdziliśmy ich jakość obrazu w różnych warunkach (dzień i noc) oraz łatwość instalacji i konfiguracji. Teraz przyszedł czas na podsumowanie.

Instalacja i konfiguracja tych urządzeń przebiegała błyskawicznie. Po kilku minutach każda z tych kamer była gotowa do użycia. Konfiguratory kamer oparte są na dobrze znanym interfejsie, gdzie wszystkie zakładki i opcje zostały racjonalnie rozmieszczone i dzięki temu są czytelne.

Monitoring IP, w porównani do tradycyjnego (analogowego), jest zdecydowanie bardziej elastyczny, a dzięki nieskomplikowanej instalacji także bardziej dostępny. Niestety za taką elastyczność i wygodę musimy jak na razie sporo zapłacić. Najtańsze kamery oferujące przyzwoitą jakość obrazu, które z powodzeniem możemy stosować we własnym mieszkaniu, kosztują kilkaset złotych. Jeśli niezbędne jest prowadzenie obserwacji zarówno w dzień, jak i w nocy, a przy tym kluczowa jest także jak najwyższa jakość nagrań, koszt kamery może wynieść nawet kilka tysięcy złotych.

O ile duże i średnie firmy mogą sobie pozwolić na kompleksową instalację zarówno kilku kamer, jak i dedykowanego serwera, to w przypadku mniejszych firm czy użytkowników domowych może być nieco trudniej. Wówczas decyzja będzie musiała być gruntownie przemyślana.

Osobiście od kilku miesięcy sam używam w swoim mieszkaniu kamery IP, która prowadzi obserwację podczas mojej nieobecności. Na szczęście nie miała jeszcze okazji do aktywacji i podnoszenia alarmu. Jeśli chcemy mieć całodobowy podgląd na swoje mieszkanie, osoby w nim przebywające lub alarmowanie w przypadku wykrycia ruchu podczas naszej nieobecności, to warto o takim rozwiązaniu pomyśleć.
