MSI B350 Gaming Pro Carbon – płyta dla gracza czy bogacza?

Kontynuujemy testy płyt głównych AM4 pod nowe procesory AMD Ryzen – jak się okazuje, zainteresowanie nową platformą wcale nie słabnie, bo na rynku pojawiają się coraz to nowe konstrukcje. Niedawno mieliśmy okazję przetestować high-endowy model MSI X370 XPower Gaming Titanium, który zaskoczył nas dobrą funkcjonalnością, nietuzinkowym wzornictwem i… nieprzyzwoicie wysoką ceną.

Zdajemy sobie sprawę, że nie każdy może sobie pozwolić na kupno płyty za 1300 złotych, więc tym razem postanowiliśmy przyjrzeć się tańszej konstrukcji z segmentu dla graczy. W nasze ręce trafił model MSI B350 Gaming Pro Carbon, który może nie jest tak „wypasiony” jak poprzednia propozycja, ale za to jest o połowę tańszy. Co otrzymujemy za niecałe 600 złotych?

• obsługa procesorów AMD Summit Ridge, Bristol Ridge (później także Raven Ridge)
• możliwość podkręcania procesorów z odblokowanym mnożnikiem
• możliwość połączenia dwóch kart graficznych w CrossFireX
• dodatkowe funkcje adresowane do graczy
• efektowne wzornictwo

MSI B350 Gaming Pro Carbon zainteresuje nie tylko graczy, ale też entuzjastów – producent przewidział możliwość podkręcania procesorów oraz połączenia dwóch kart graficznych Radeon w trybie CrossFire. Nie bez znaczenia jest też ciekawe wzornictwo. Warto jednak mieć na uwadze, że jest to jak na razie najdroższy model pod AM4 z chipsetem AMD B350.

Model B350 Gaming Pro Carbon został zapakowany w pudło z motywem sportowego samochodu. Z tyłu standardowo rozpisano specyfikację techniczną oraz opis najważniejszych technologii. Wyposażenie w zasadzie obejmuje tylko najpotrzebniejsze dodatki:

• 2 kabelki SATA
• zaślepkę panelu I/O
• przedłużacz do podłączenia dwóch taśm LED
• naklejki do podpisania przewodów SATA
• instrukcję obsługi
• płytę z oprogramowaniem i sterownikami

Szkoda, że producent poskąpił nawet na kabelkach SATA, bo w tym segmencie oczekiwalibyśmy pełnego kompletu (tj. 4 szt.).

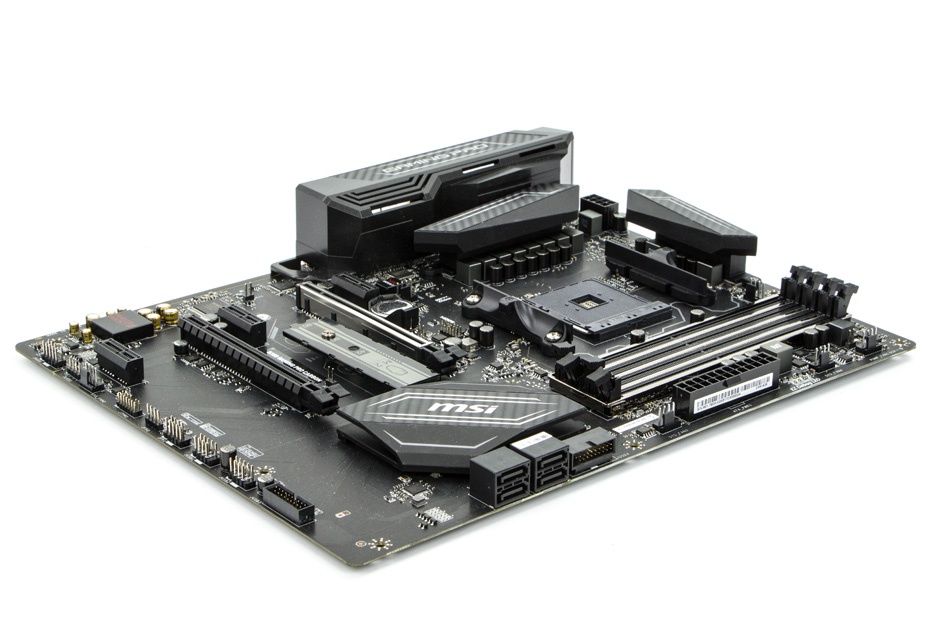

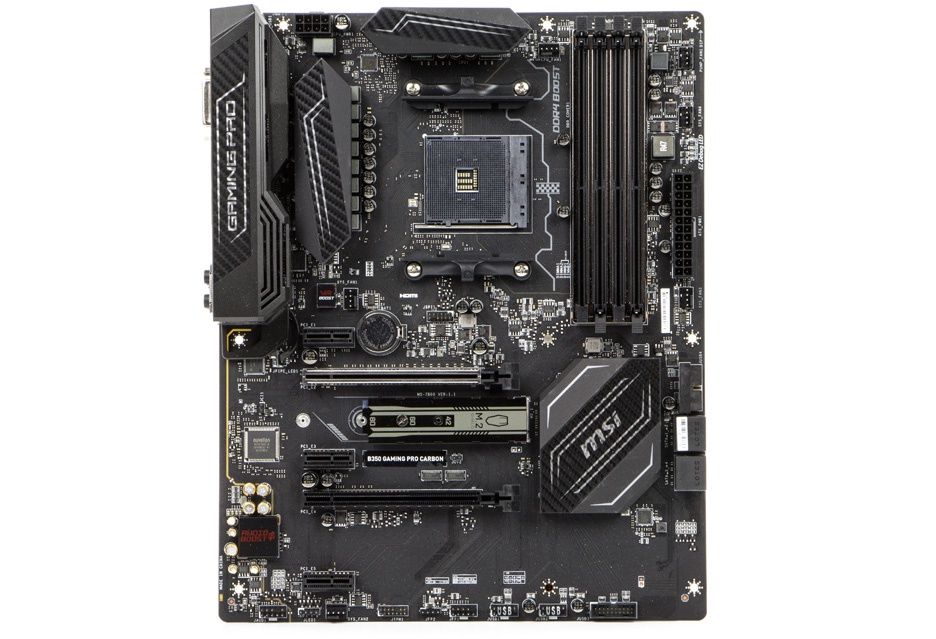

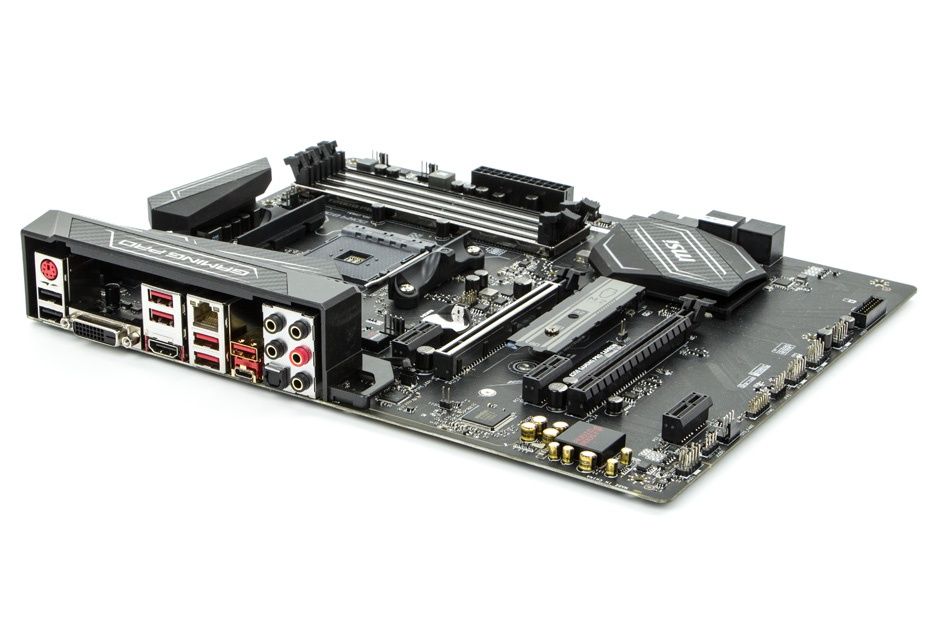

Płyta została utrzymana w ciemnej kolorystyce, a na radiatorach umieszczono blaszki z motywem imitującym włókno węglowe (stąd też nazwa płyty głównej).

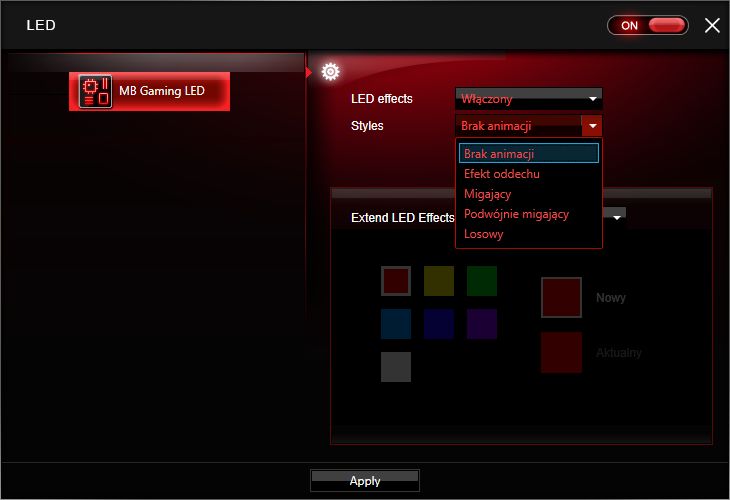

Rzecz jasna nie mogło zabraknąć podświetlenia RGB LED – producent przyozdobił przednią krawędź laminatu, chipset, sekcję audio, a także osłonę tylnego panelu. Podświetleniem można sterować z poziomu aplikacji MSI Gaming APP, a do wyboru oddano kilka kolorów i efektów upiększenia (można też całkowicie wyłączyć podświetlenie). Gdyby jednak komuś było za mało „świecidełek”, to na laminacie umieszczono również specjalne złącze do podłączenia taśmy RGB LED (w zestawie dodawany jest przedłużacz).

Dla procesora przeznaczono podstawkę AM4, która współpracuje z układami Ryzen „Summit Ridge” oraz APU „Bristol Ridge”, a w przyszłości powinny do nich dołączyć jeszcze APU „Raven Ridge”. Płyta bazuje na chipsecie B350, więc przewidziano tutaj możliwość podkręcania modeli z odblokowanym mnożnikiem – za zasilanie odpowiada sekcja w układzie 8+2 z dwoma radiatorami (a raczej klockami metalu, bo bryły nie są w żaden sposób ożebrowane – projektanci najwyraźniej przyjęli zasadę: wygląd ponad funkcjonalność).

Tuż obok znalazły się cztery sloty dla pamięci operacyjnej, które wyposażono w osłonę Steel Armor chroniącą przed zakłóceniami elektromagnetycznymi (EMI). Można tutaj zainstalować 2-kanałowe zestawy o taktowaniu do 3200 MHz, a ponadto producent przewidział możliwość załadowania profili XMP za pomocą autorskiej funkcji A-XMP (więcej o niej w dalszej części artykułu).

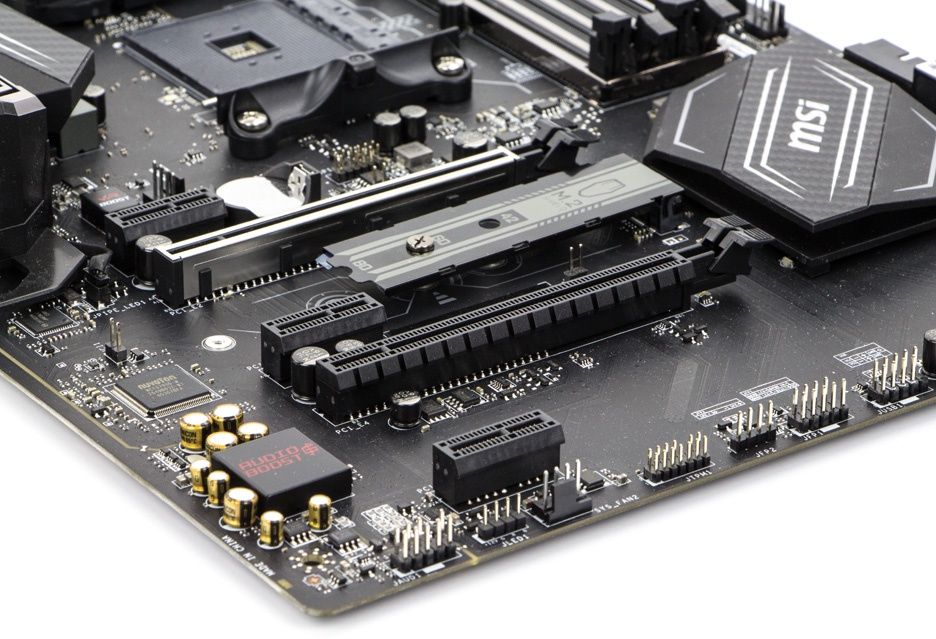

Na pokładzie udostępniono łącznie pięć złączy dla kart rozszerzeń: trzy PCI-Express 2.0 x1, PCI-Express 2.0 x16 (ograniczone do trybu x4), a także PCI-Express 3.0 x16 (dodatkowo wzmocnione). Co prawda w dłuższych slotach można zainstalować dwie karty graficzne Radeon połączone w trybie CrossFire, ale musimy się wtedy liczyć z brakiem złączy PCI-Express 2.0 x1.

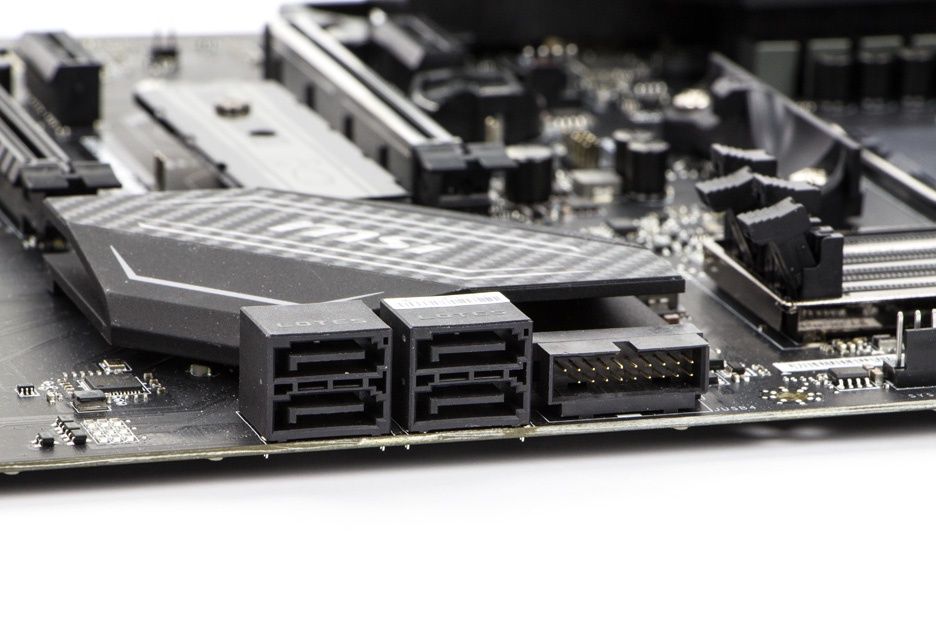

Komplet złączy dla dysków i napędów nie jest zbyt pokaźny… ba, producent ograniczył go do minimum egzystencjalnego. Mamy tutaj tylko cztery gniazda SATA 6 Gb/s i jedno złącze M.2 32 Gb/s z chłodzeniem M.2 Shield. Warto jednak zauważyć, że dwie SATY wyprowadzono z kontrolera ASMedia ASM1061, co jest dosyć dziwnym posunięciem, bo odpowiedni zapas złączy przecież oferuje sam procesor.

Przy okazji warto wspomnieć o dodatkowych złączach na laminacie. Producent przewidział po dwa gniazda do wyprowadzenia dwóch portów USB 2.0 i USB 3.0. Ponadto na laminacie znalazło się sześć 4-pinowych złączy do podłączenia wentylatorów (w tym jedno dla pompki z chłodzenia cieczą). Pod tym względem nie mamy się do czego przyczepić.

Za dźwięk odpowiada układ dźwiękowy Audio Boost 4, pod którym kryje się 8-kanałowy kodek Realtek ALC1220 wzbogacony o wysokiej klasy kondensatory elektrolityczne marki Chemi-Con. Brawo, właśnie tego spodziewaliśmy się po płycie głównej ze średniego segmentu dla graczy.

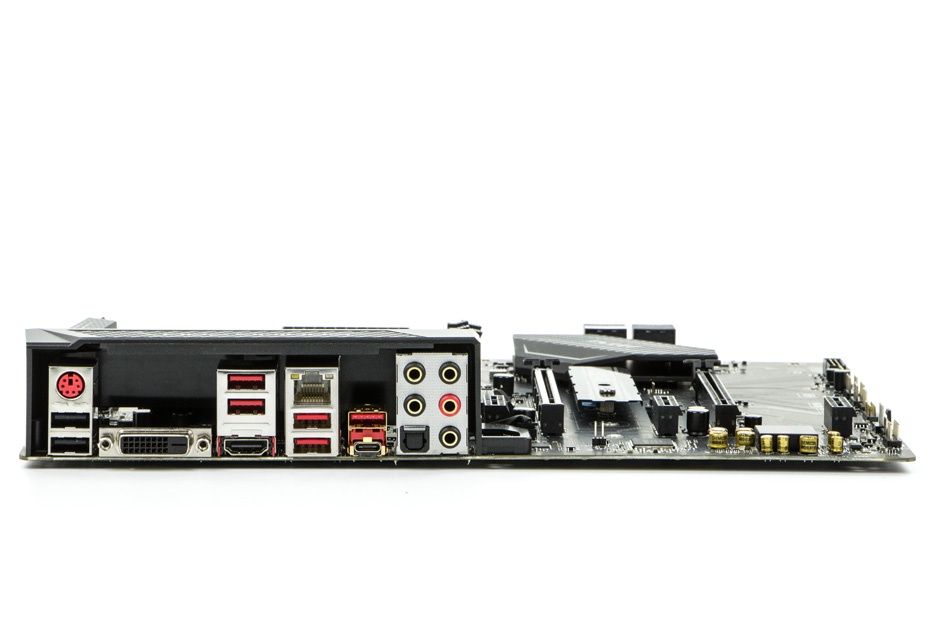

Z tyłu wyprowadzono odpowiedni komplet złączy dla nowoczesnej płyty głównej ze średniej półki. Mamy tutaj port PS/2 dla myszki lub klawiatury, dwa porty USB 2.0, cztery porty USB 3.0, a także dwa porty USB 3.1 - A+C (z kontrolera ASMedia ASM2142). Ponadto producent przewidział wyjścia DVI i HDMI dla grafiki z układów APU, złącze sieciowe RJ45 oraz złącza audio z optycznym S/PDIF.

Trzeba przyznać, że MSI B350 Gaming Pro Carbon nie powala funkcjonalnością. W dalszej części artykuły zajrzymy do UEFI, a także skontrolujemy wydajność i pobór energii elektrycznej platformy z nową płytą.

[kontrolka produkt=amd-ryzen-7-1700 typ=top10new tytul="AMD Ryzen 7 1700" opis="AMD Ryzen 7 1700 to najsłabszy z najwydajniejszych procesorów Ryzen – oferuje on 8 rdzeni/16 wątków o taktowaniu 3,0/3,7 GHz (dodatkowo może ono wzrosnąć dzięki funkcji XFR). Oprócz tego oddano do dyspozycji 16 MB pamięci podręcznej L3 oraz 2-kanałowy kontroler pamięci DDR4. Pobór mocy układu wynosi zaledwie 65 W."]

[kontrolka produkt=silentiumpc-fortis-3-he1425 typ=top10new tytul="SilentiumPC Fortis 3 HE1425" opis="Na procesorze zainstalowaliśmy chłodzenie SilentiumPC Fortis 3 HE1425. Konstrukcja ta wyróżnia się bardzo dobrą wydajnością i wysoką kulturą pracy, a także kompatybilnością z wysokimi modułami pamięci RAM."]

[kontrolka produkt=msi-b350-gaming-pro-carbon typ=top10new tytul="MSI B350 Gaming Pro Carbon" opis="MSI B350 Gaming Pro Carbon - testowana przez nas płyta główna. Model zalicza się do średniego segmentu dla graczy z podstawką AM4 pod procesory AMD Ryzen."]

[kontrolka produkt=msi-geforce-gtx-1080-aero-8g typ=top10new tytul="MSI GeForce GTX 1080 Aero 8G" opis="Testy przeprowadziliśmy na platformie z kartą graficzną MSI GeForce GTX 1080 Aero 8G, która pracowała ze standardowymi taktowaniami."]

[kontrolka produkt=corsair-vengeance-lpx-2x-8-gb-3000mhz typ=top10new tytul="Corsair Vengeance LPX 2x 8 GB 3000 MHz CL16 " opis="Dwukanałowy zestaw pamięci DDR4 o pojemności 16 GB, który pracował z nominalną częstotliwością kontrolera pamięci (2666 MHz)."]

[kontrolka produkt=radeon-r7-ssd-240-gb typ=top10new tytul="AMD Radeon R7 SSD 240 GB" opis="AMD Radeon R7 SSD 240 GB to dysk systemowy naszej platformy testowej. Jeden z wydajniejszych modeli pod SATA 6 Gb/s."]

[kontrolka produkt=chieftec-a-135-aps-750cb typ=top10new tytul="Chieftec A-135 APS-750CB 750 W" opis="Chieftec A-135 APS-750CB to średnia półka wśród zasilaczy. Jednostka oferuje moc 750 W, a jej sprawność energetyczną potwierdzono certyfikatem 80 PLUS Bronze."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8. Windows 10 pozwala na pełne wykorzystanie potencjału najnowszych procesorów AMD i Intel."]

Nvidia GeForce Game Ready Driver 378.92 WHQL

Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Dzięki benchmarkom można łatwo porównać możliwości różnych maszyn. Testy przeprowadziliśmy na standardowych ustawieniach procesora - platforma została wyposażona w pamięć RAM taktowaną zegarem 2666 MHz oraz kartę graficzną MSI GeForce GTX 1080 Aero 8G.

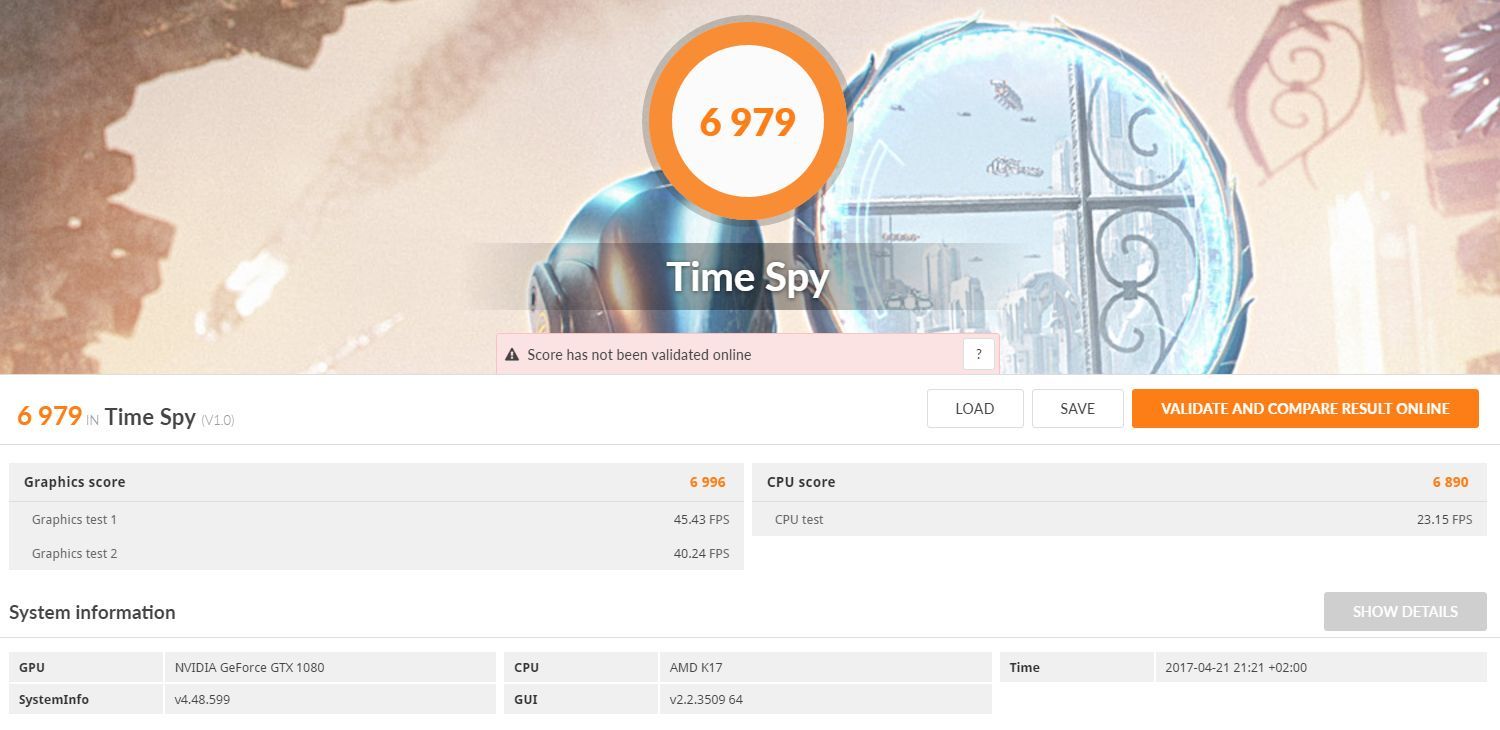

Wydajność platformy w normie - w teście 3DMark Time Spy uzyskaliśmy niecałe 7000 punktów ogólnych, niecałe 7000 punktów Graaphics Score oraz prawie 6900 punktów CPU Score.

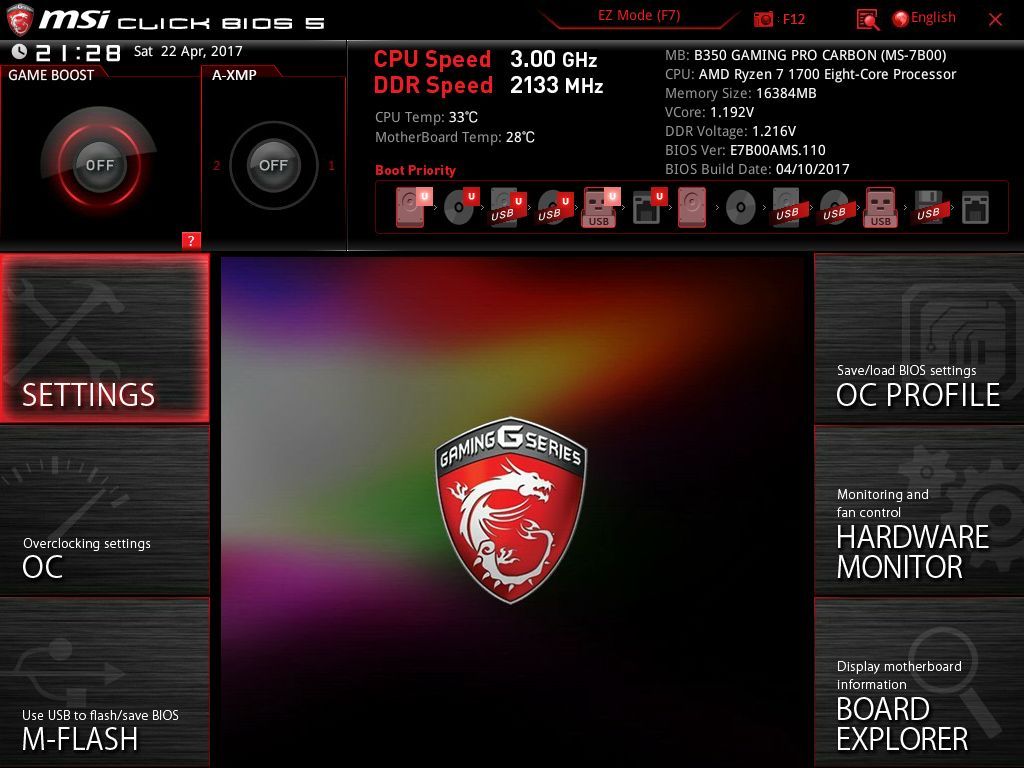

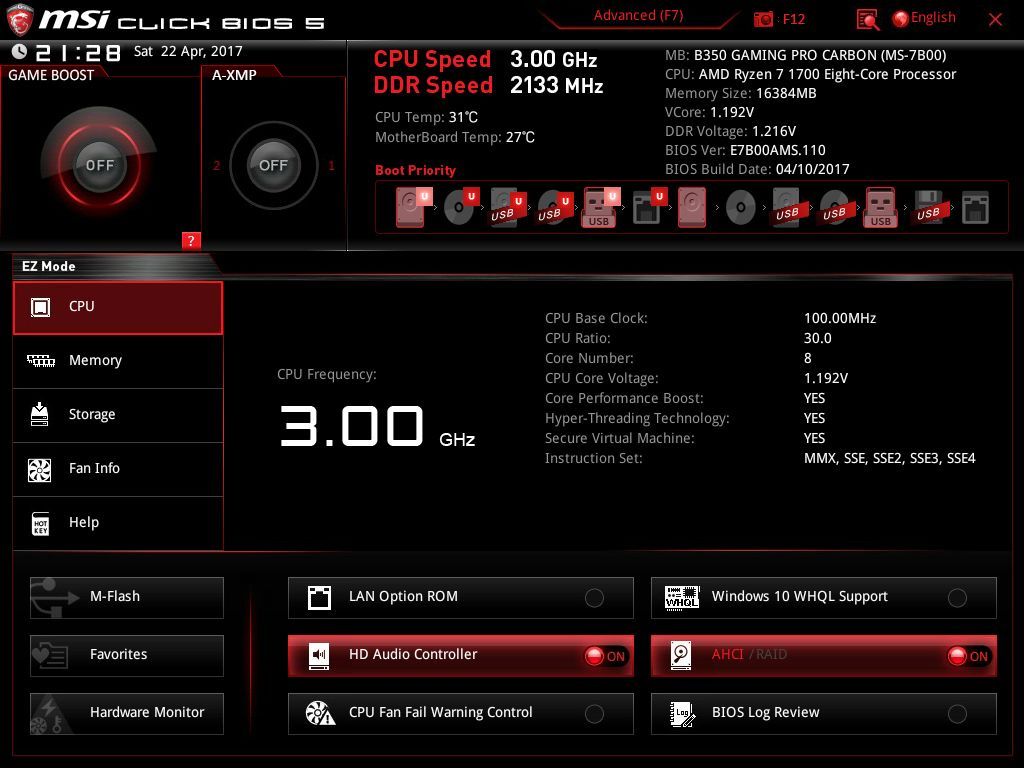

MSI B350 Gaming Pro Carbon działa pod obsługą interfejsu Click BIOS 5, który znamy z poprzednich płyt tajwańskiego producenta. Mniej zaawansowani użytkownicy mogą skorzystać z trybu podstawowego (EZ Mode), a sprzętowi wyjadacze przełączyć się na zaawansowany (Advanced).

Dostępnych opcji jest naprawdę sporo i zostały one uszeregowane w intuicyjny sposób. Ciekawostką jest funkcja A-XMP, która pozwala wczytać profil XMP dla pamięci RAM - podobnie jak w przypadku modelu X370 XPower Gaming Titanium, nie chciała ona współpracować z naszym zestawem Corsair Vengeance LPX 2x 8 GB 3000 MHz CL16 (nawet po aktualizacji UEFI).

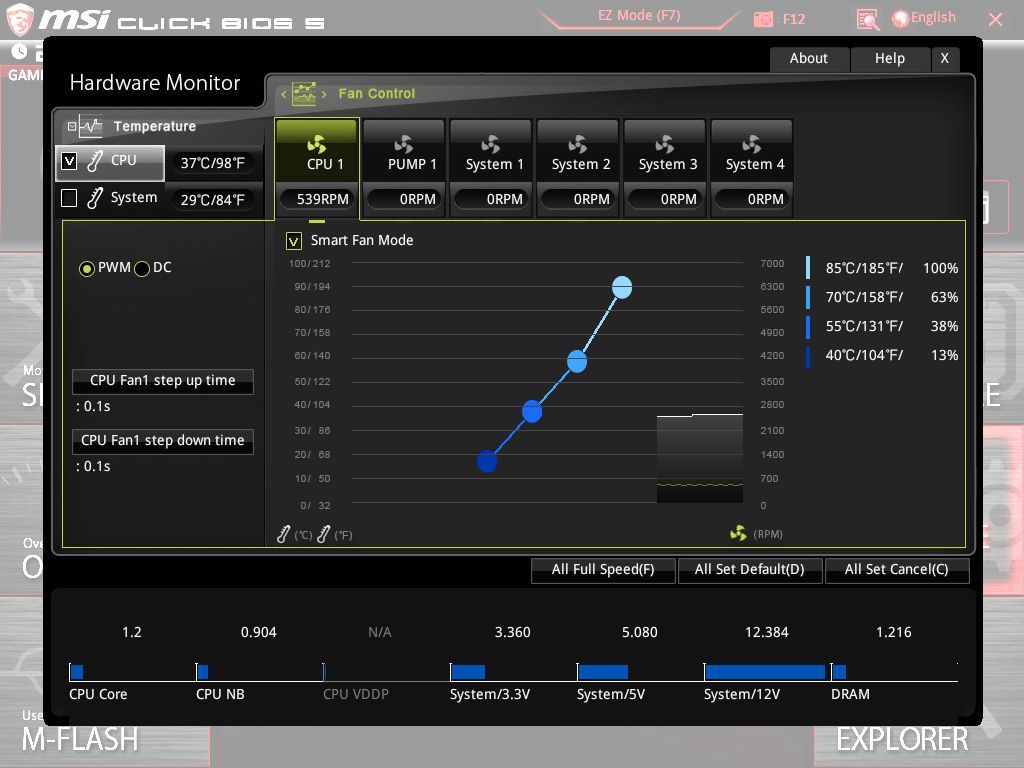

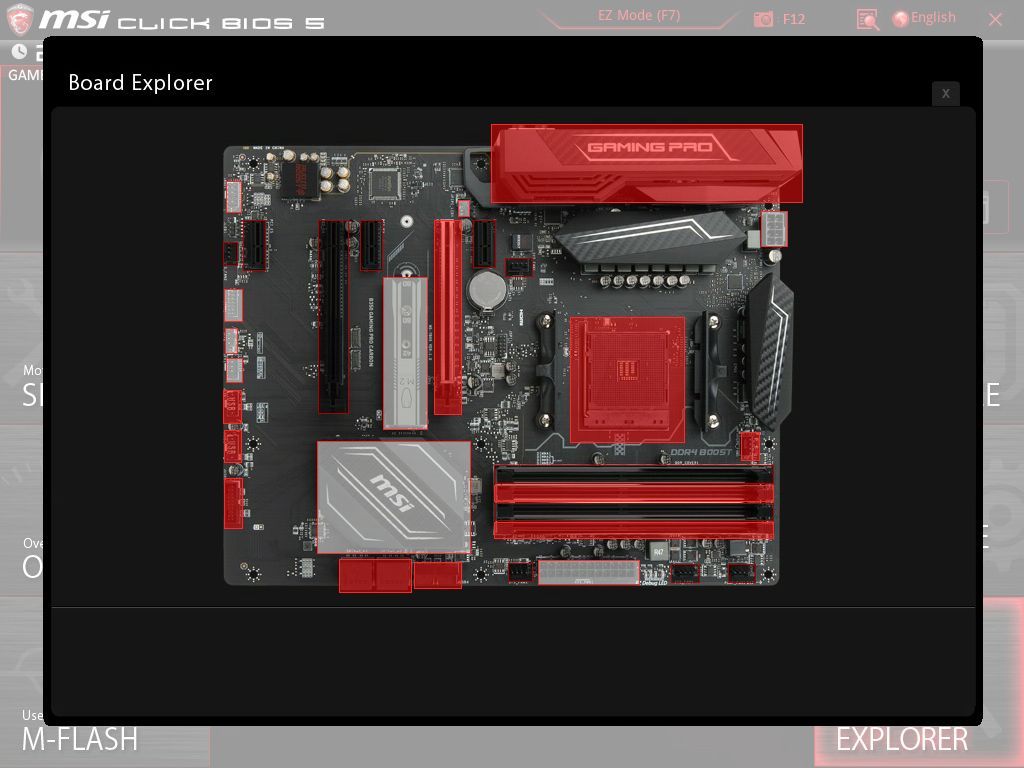

Nie zabrakło też zakładek Hardware Monitor i Board Explorer - w pierwszej z nich można monitorować parametry pracy komputera oraz sterować obrotami wentylatorów, a w drugiej podejrzeć urządzenia podłączone do płyty.

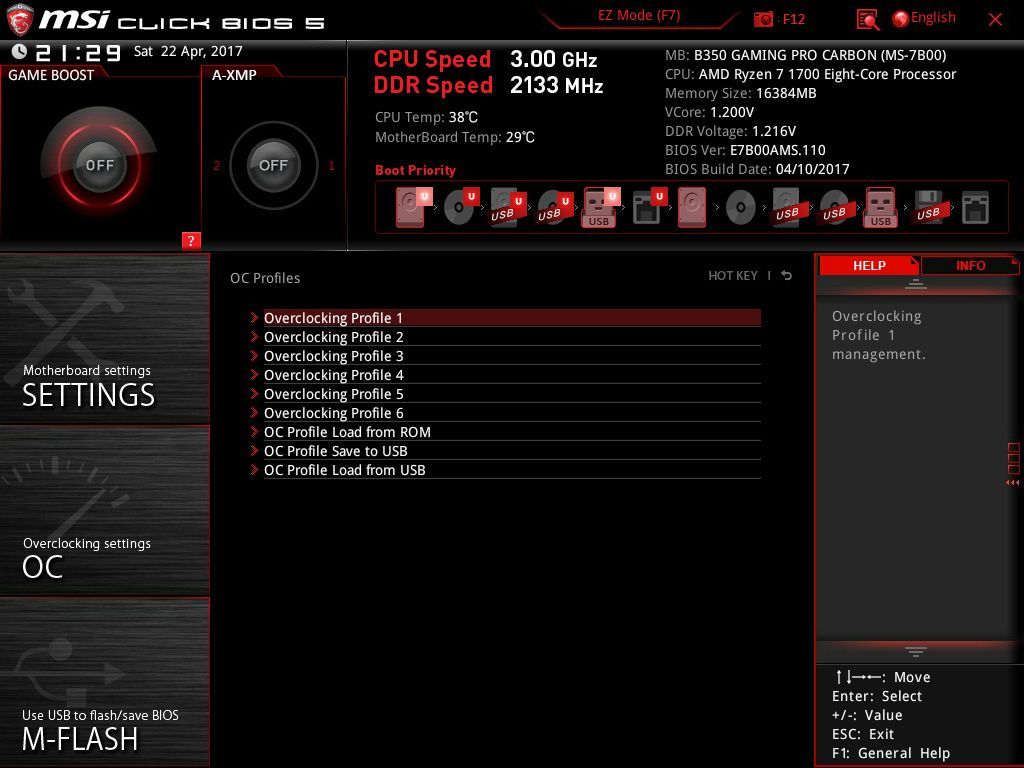

Zmienione ustawienia można zapisać w profilach użytkownika - do dyspozycji oddano sześć slotów, a w razie potrzeby można je wyeksportować lub zaimportować z pamięci USB.

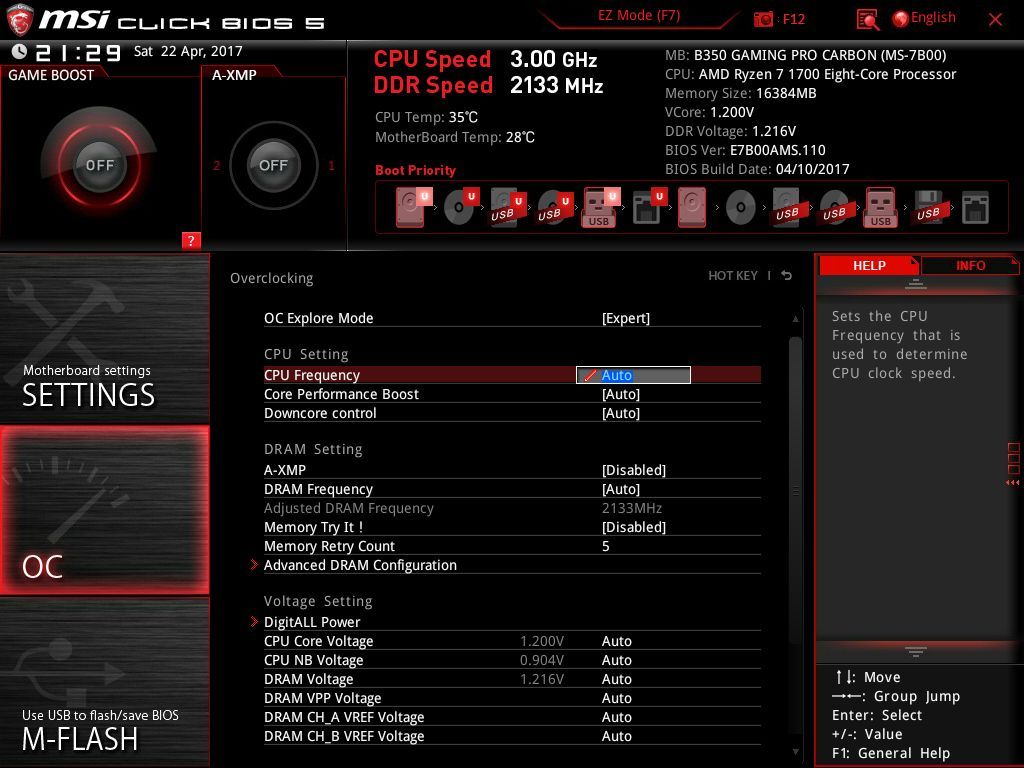

MSI B350 Gaming Pro Carbon oferuje całą gamę manualnych opcji podkręcania, ale nie zapomniano też o mniej doświadczonych użytkownikach - mogą oni skorzystać z funkcji automatycznego przyspieszenia procesora Game Boost.

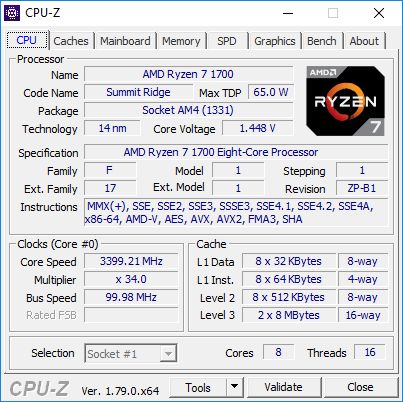

W naszym przypadku funkcja Game Boost pozwoliła przyspieszyć procesor Ryzen 7 1700 do 3400 MHz przy napięciu zasilającym 1,45 V - szału nie ma, ale możemy oczekiwać niewielkiego wzrostu osiągów przy zastosowaniach wielowątkowych. Warto również zauważyć, że wymusiła ona też zwiększenie obrotów wentylatora na chłodzeniu procesora, a to przełożyło się na zdecydowani wyższy poziom generowanego hałasu. Cóż, coś za coś.

Zastosowanie energooszczędnego procesora przełożyło się na niższy pobór energii elektrycznej, zwłaszcza w zastosowaniach obciążających procesor. Przy odpaleniu gry zapotrzebowanie na energię wzrosło do 277 W.

Po kilku droższych płytach X370, do naszej redakcji w końcu trafiła ekonomiczna konstrukcja z chipsetem B350… a przynajmniej tak to miało wyglądać na początku. Model MSI B350 Gaming Pro Carbon to wyróżniająca się propozycja dla graczy i entuzjastów, ale producent poskąpił na wyposażeniu, jednocześnie zachowując „gamingową” cenę.

Płyta sprawdzi się przy budowie nowoczesnego komputera z procesorem AMD Ryzen i pojedynczą kartą graficzną GeForce lub dwoma Radeon (konstrukcja oferuje wsparcie dla technologii CrossFire). Niestety nie najlepiej wygląda kwestia złączy dla dysków i napędów, bo producent udostępnił jedno M.2 32 Gb/s (z chłodzeniem M.2 Shield) i tylko cztery SATA 6 Gb/s – w tym segmencie to zdecydowanie za mało i oczekiwalibyśmy co najmniej sześciu lub nawet ośmiu takich gniazd.

Płyta teoretycznie została zaprojektowana z myślą o graczach, ale tak naprawdę nie znajdziemy tu zbyt wielu dodatkowych, wyróżniających ją funkcjonalności. Producent postawił na gigabitową „sieciówkę” Intela, a także dobry, 8-kanałowy kodek dźwiękowy Realtek ALC1220. Wychodzi więc na to, że tak naprawdę głównym wyróżnikiem płyty jest ciekawe wzornictwo (w tym podświetlenie RGB LED), które z pewnością przyciągnie spore grono zainteresowanych.

Pod względem oprogramowania właściwie nie mamy się do czego przyczepić. Płyta wykorzystuje znany i lubiany Click BIOS 5, który docenią zarówno początkujący użytkownicy, jak i sprzętowi wyjadacze. Jedyne zastrzeżenia mamy do obsługi funkcji A-XMP, aczkolwiek mamy nadzieję, że zostanie ona poprawiona w kolejnych wersjach oprogramowania.

Zastosowanie tańszego chipsetu niekoniecznie przełożyło się na niższą cenę samej płyty głównej. Model B350 Gaming Pro Carbon kosztuje u nas około 550-600 złotych, a zatem jest to jedna z najdroższych płyt z mostkiem B350. Opłacalność nie należy więc do mocnych stron przetestowanego modelu. Tym bardziej, że za niewiele więcej możemy dostać tanie płyty z chipsetem X370, które zaoferują dużo lepszą funkcjonalność (za przykład można tutaj wymienić chociażby modele MSI X370 SLI Plus lub MSI X370 Krait Gaming).

• obsługa procesorów Ryzen, APU Bristol Ridge (później też APU Raven Ridge)
• możliwość podkręcania odblokowanych procesorów
• możliwość połączenia dwóch kart graficznych w CrossFireX
• złącze M.2 32 Gb/s z chłodzeniem M.2 Shield
• dwa porty USB 3.1
• ciekawe wzornictwo (w tym podświetlenie LED RGB)

• tylko cztery gniazda SATA 6 Gb/s
• skromne wyposażenie
• wysoka cena w porównaniu na tle innych modeli B350
