MSI X370 XPower Gaming Titanium - płyta pod AM4 z górnej półki

Początek roku to bardzo gorący okres na rynku podzespołów, bo wraz z procesorami AMD Ryzen pojawiły się też nowe płyty główne z podstawką AM4. Zaprezentowane płyty obsługują najnowsze interfejsy, pozwalają na budowę najróżniejszych konfiguracji, a do tego nowa platforma ma być wspierana przez kilka najbliższych lat.

Czego możemy oczekiwać od topowych modeli z serii AM4? Sprawdziliśmy to na przykładzie modelu MSI X370 XPower Gaming Titanium, a więc jednej z najlepiej wyposażonych i najdroższych konstrukcji pod nowe procesory AMD.

• obsługa procesorów AMD Summit Ridge, Bristol RIdge (później także Raven Ridge)
• możliwość podkręcania procesorów z odblokowanym mnożnikiem
• możliwość połączenia dwóch kart graficznych w SLI/CrossFireX
• bogaty zestaw złączy
• dodatkowe funkcje adresowane do graczy
• bardzo wysoka cena

MSI X370 XPower Gaming Titanium to propozycja adresowana głównie do graczy i entuzjastów. Uwagę zwraca nie tylko efektowna, srebrna kolorystyka, ale też bogaty zestaw złączy. Cena płyty w polskich sklepach zaczyna się od 1300 złotych.

Płyta dotarła do nas w dużym, srebrnym opakowaniu z rączką, na którym znalazł się opis najważniejszych technologii oraz specyfikacja techniczna. W zestawie znajdziemy następujące akcesoria:

• 6 kabelków SATA
• giętki mostek SLI
• zaślepkę panelu I/O
• przedłużacz do podłączenia dwóch taśm LED
• naklejki do podpisania przewodów SATA
• instrukcję obsługi
• płytę z oprogramowaniem i sterownikami

Wyposażenie obejmuje wszystko co niezbędne, aczkolwiek po topowej płycie chyba spodziewaliśmy się czegoś więcej. Gdzie te czasy, gdy do topowych modeli dostawaliśmy jeszcze reklamówkę dodatków?

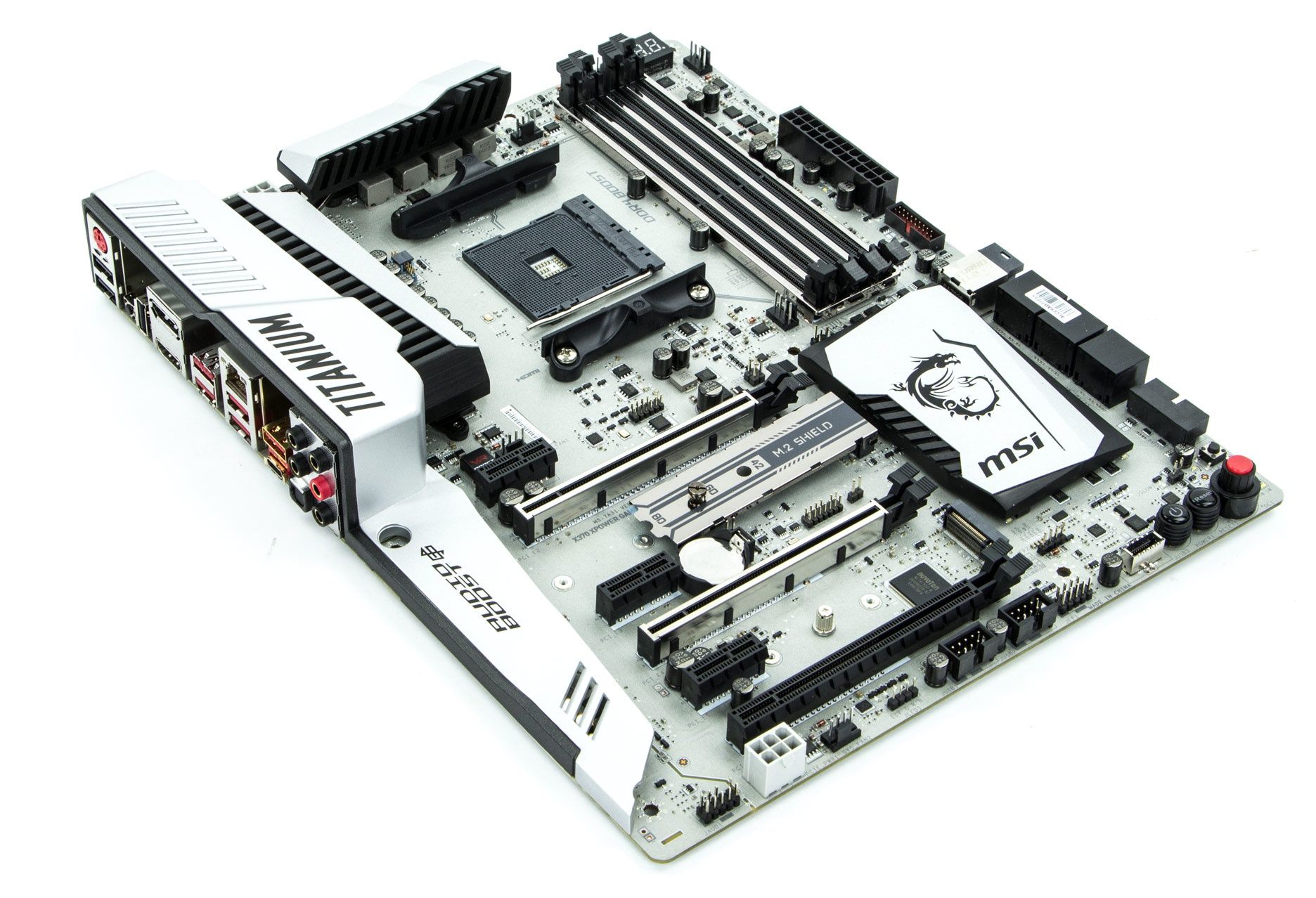

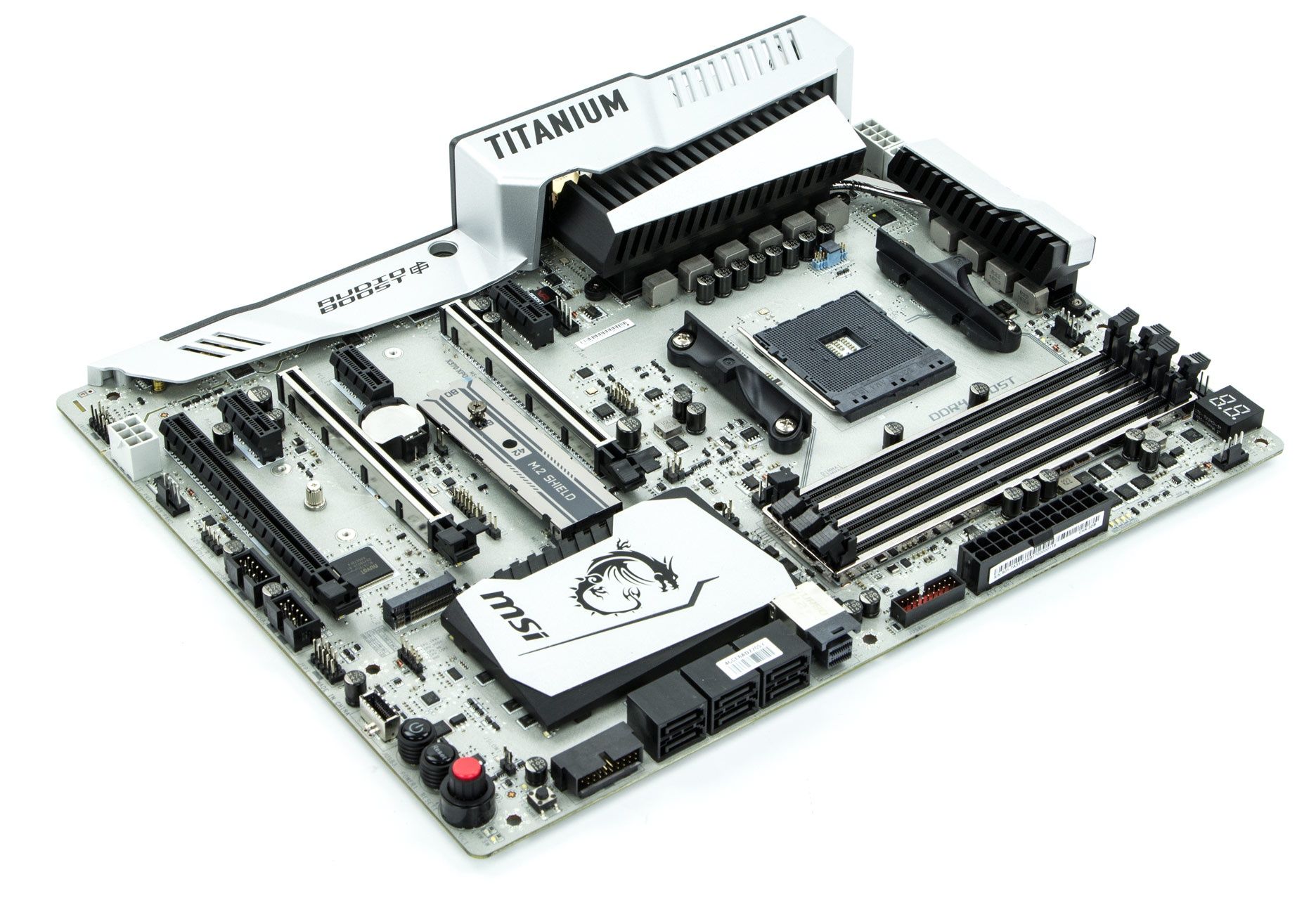

X370 XPower Titanium Gaming to jeden z tych modeli, które wyróżniają się nieprzeciętną stylistyką. Producent postawił na płytkę drukowaną w srebrnym kolorze, rozbudowane radiatory na sekcji zasilania i chipsecie, a także srebrne, plastikowe osłony tylnego panelu i sekcji audio. Całość uzupełnia podświetlenie LED obok chipsetu i sekcji audio, a w razie potrzeby do płyty można podpiąć jeszcze dwie taśmy LED (w zestawie znajduje się odpowiedni przedłużacz).

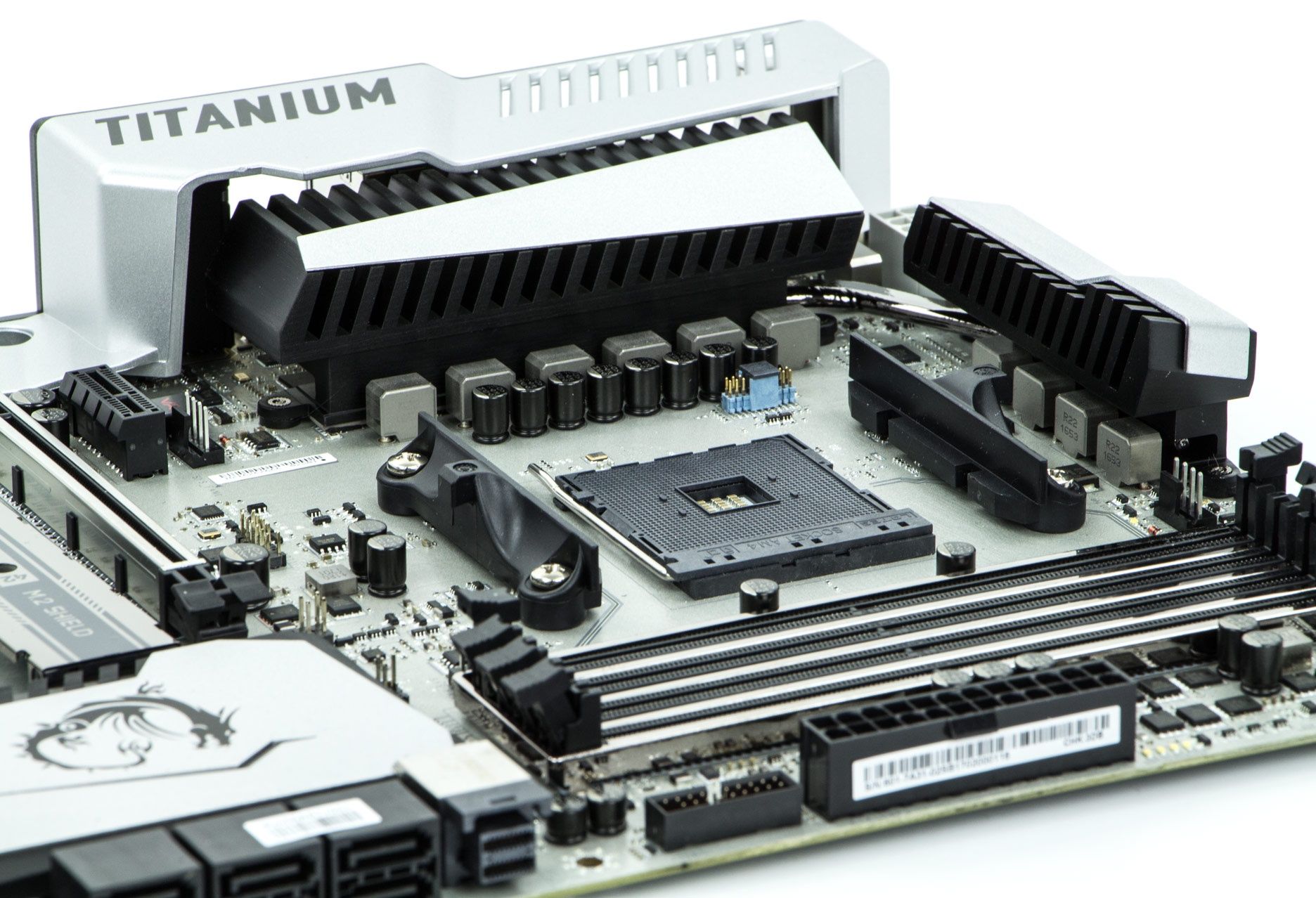

Dla procesora przeznaczono podstawkę AM4, która obsługuje układy Ryzen „Summit Ridge” oraz APU „Bristol Ridge”, a w przyszłości powinny do nich dołączyć też modele APU „Raven Ridge”. Producent zastosował tutaj mostek X370, więc możliwe jest też podkręcanie procesorów – na pewno pomoże w tym rozbudowana, 10-fazowa sekcja zasilania oraz dwa złącza zasilające EPS12V 8-pin i 4-pin. Mniej doświadczeni użytkownicy mogą skorzystać w pokrętła Game Boost (o którym w dalszej części opisu).

Tuż obok zlokalizowano cztery banki pamięci DDR4 RAM - obsługują 2-kanałowe zestawy o taktowaniu do 3200 MHz (po OC), a UEFI pozwala na wczytanie profili XMP (przynajmniej teoretycznie). Sloty wyposażono także w osłonę Steel Armor, która ma chronić przed zakłóceniami elektromagnetycznymi oraz dodatkowo wzmacniać złącza.

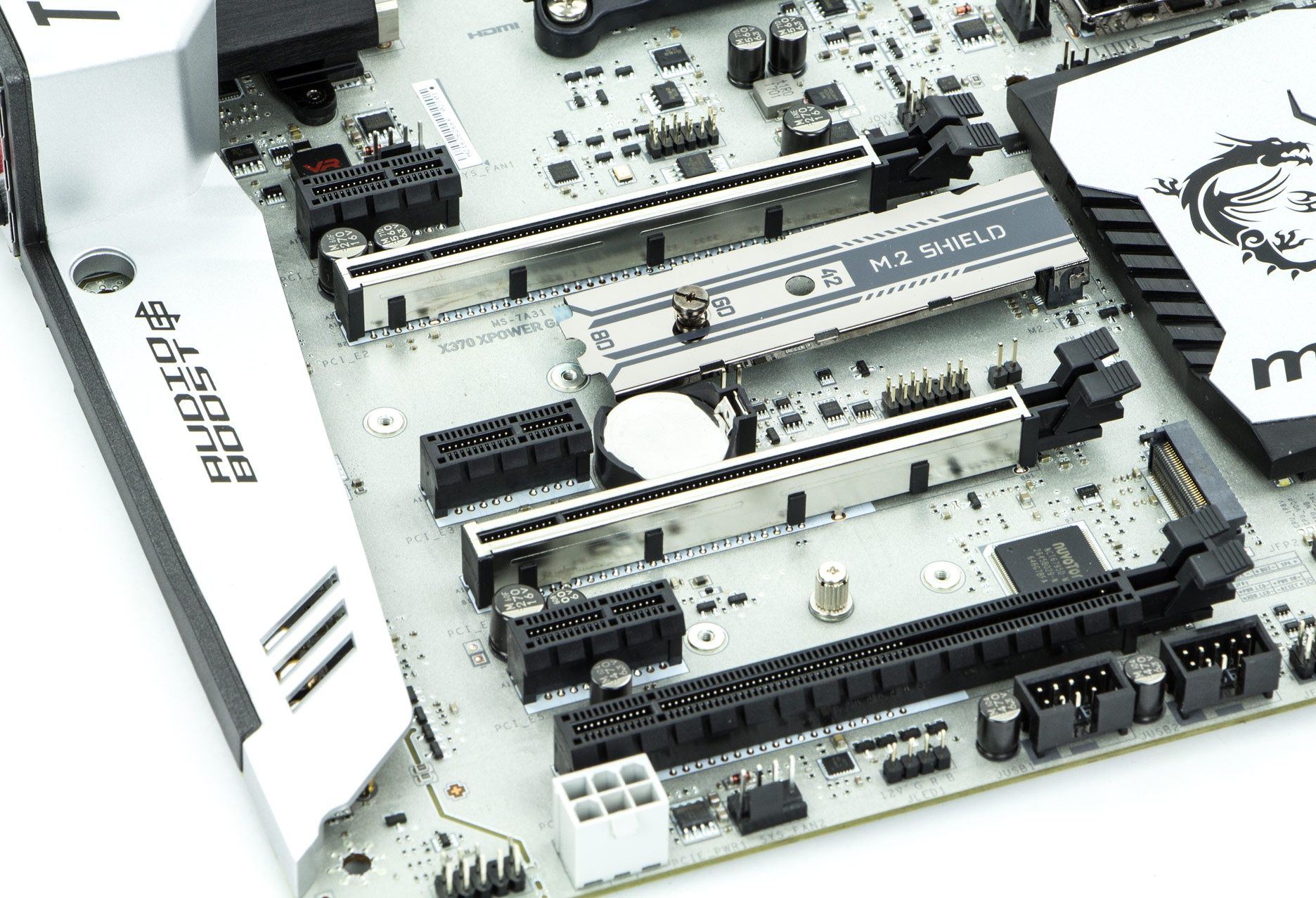

Na pokładzie znalazło się łącznie sześć złączy dla kart rozszerzeń. W dwóch wzmocnionych slotach PCI-Express 3.0 x16 można połączyć dwie karty graficzne w trybie SLI lub CrossFireX – x8/x8. Warto jednak pamiętać, że w przypadku układów Bristol Ridge pierwsze złącze działa w trybie x8, a drugie jest niedostępne.

Oprócz tego producent przewidział trzy złącza PCI-Express 2.0 x1 oraz jedno PCI-Express 2.0 x16 ograniczone do trybu x4 - można je wykorzystać do dołożenia trzeciej karty graficznej w trybie 3-way CrossFireX. Przy obsadzeniu większej liczby kart graficznych warto podpiąć 6-pinowe zasilanie PCI-E (zlokalizowane przy bocznej krawędzi laminatu).

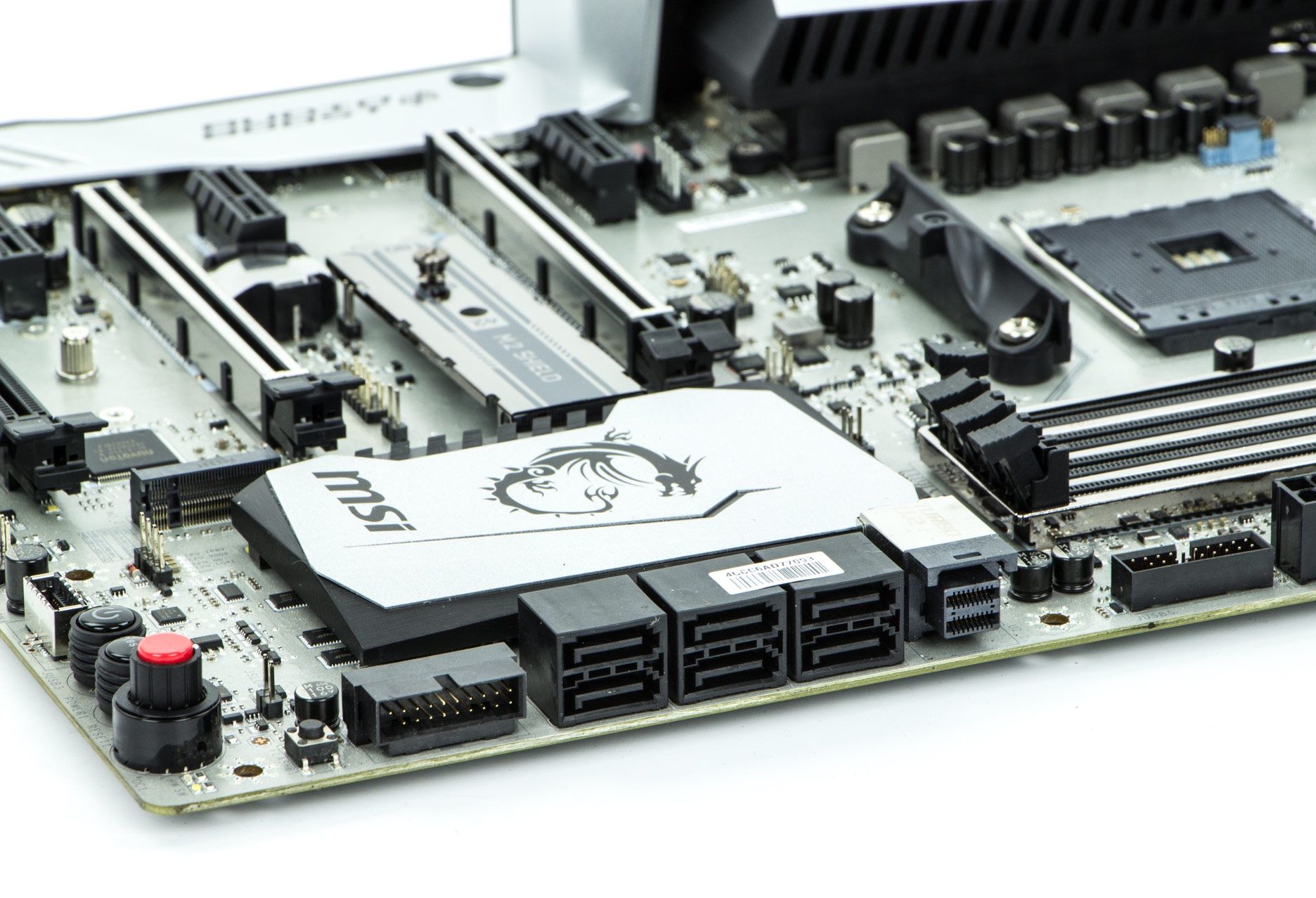

Całkiem nieźle wygląda też komplet złączy dla dysków i napędów. Do dyspozycji oddano sześć gniazd SATA 6 Gb/s, jedno U.2 32 Gb/s oraz dwa M.2 – jedno z nich oferuje przepustowość 32 Gb/s i zostało wyposażone w chłodzenie M.2 Shield, natomiast drugie oferuje przepustowość już tylko 16 Gb/s i nie ma chłodzenia. W konfiguracjach z procesorami Bristol Ridge przepustowość U.2 i M.2 zostaje ograniczona do 16 Gb/s.

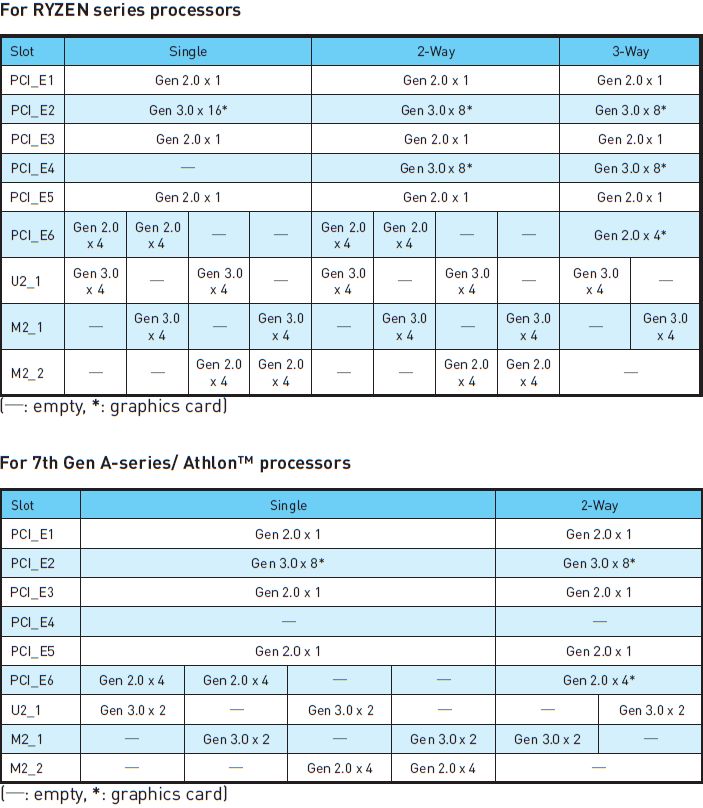

Warto również pamiętać, że wszystkie złącza nie mogą działać jednocześnie. Maksymalnie da się podłączyć sześć nośników SATA 6 Gb/s, a gniazdo M.2 16 Gb/s dzieli linie transmisyjne z ostatnim slotem PCI-Express 2.0 x16. Szczegółową rozpiskę znajdziecie w tabelach powyżej (dla procesorów Ryzen i Bristol Ridge).

To jednak nie wszystko, bo na laminacie umieszczono też kilka dodatków – m.in. po dwa złącza do wyprowadzenia dwóch portów USB 2.0 i USB 3.0, a także jedno do wyprowadzenia jednego portu USB 3.1 10 Gb/s - ciekawy dodatek, ale jak na razie na rynku nie ma zbyt wielu obudów współpracujących z zewnętrznych USB 3.1. Oprócz tego udostępniono sześć 4-pinowych złączy do podłączenia wentylatorów (w tym jedno specjalnie dla pompki z chłodzenia cieczą).

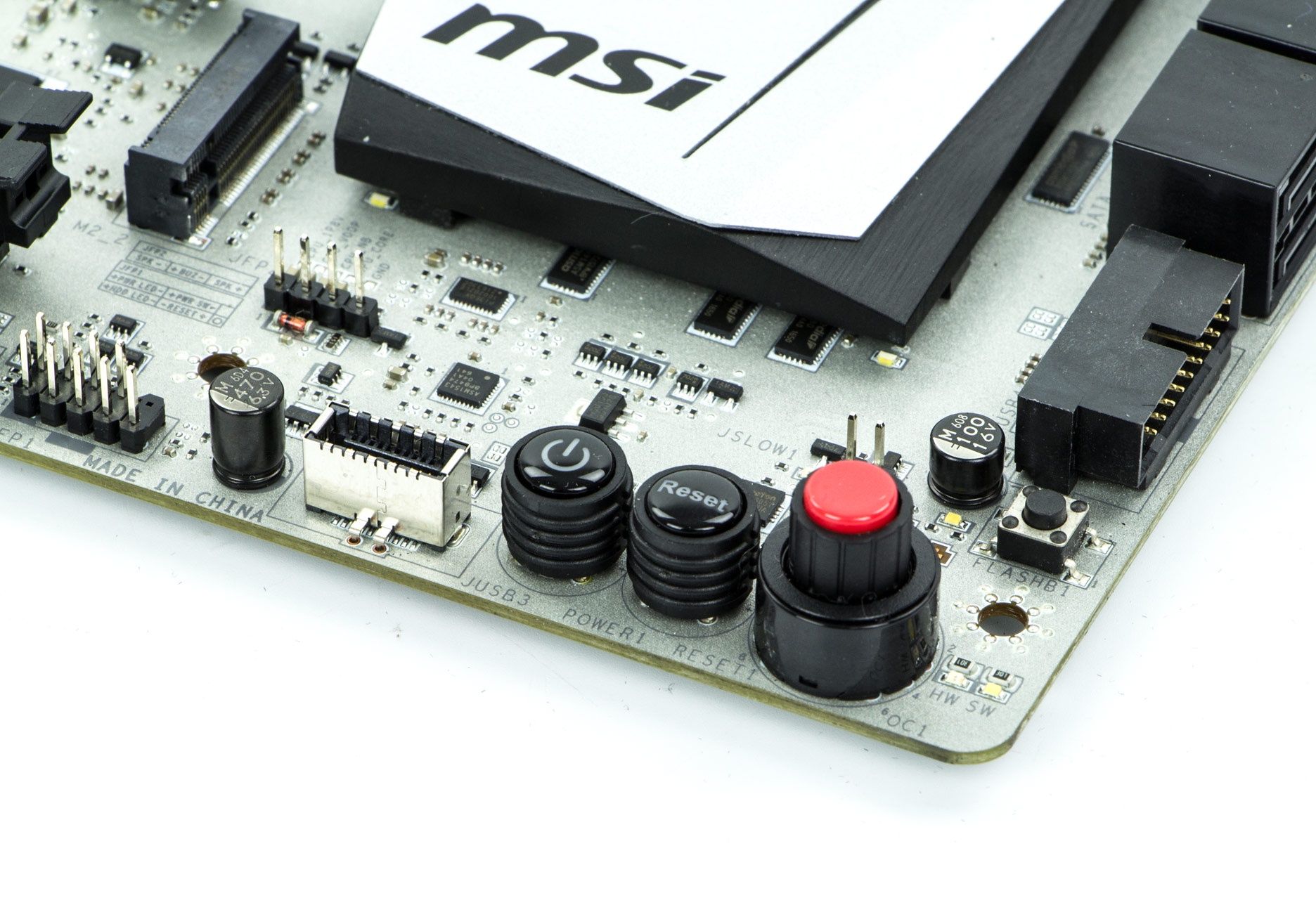

Entuzjastów zainteresują dodatkowe przyciski do włączania i restartowania komputera. Z kolei dla mniej doświadczonych użytkowników przygotowano pokrętło Game Boost, które służy do automatycznego podkręcenia procesora (do wyboru oddano osiem poziomów przyspieszenia). Oczywiście nie omieszkamy sprawdzić tej funkcji w praktyce.

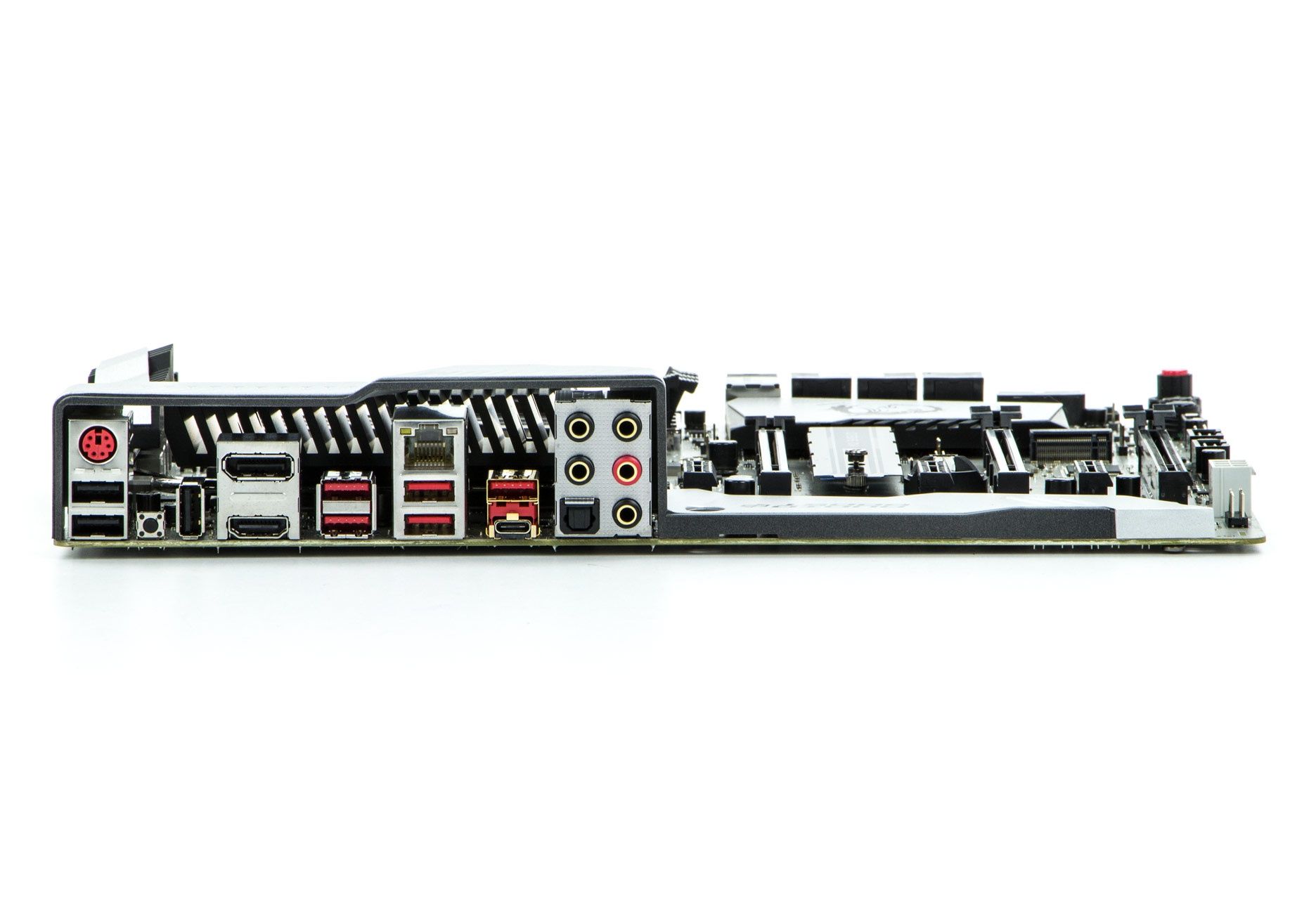

Na tylnym panelu wyprowadzono port PS/2 dla myszki lub klawiatury, trzy porty USB 2.0, cztery porty USB 3.0, dwa porty USB 3.1 (A+C), a także dwa wyjścia wideo dla grafiki z układów APU: HDMI i DisplayPort.

Jest też gigabitowa karta sieciowa oraz sześć złączy układu dźwiękowego Audio Boost 4 (na bazie 8-kanałowego kodeka Realtek ALC1220). Mały przycisk służy do przywracania domyślnych ustawień UEFI. Szkoda, że zabrakło i bezprzewodowej karty sieciowej Wi-Fi – w końcu mamy do czynienia z jedną z topowych płyt głównych pod AM4.

Pozostało jeszcze sprawdzić w praktyce możliwości modelu X370 XPower Titanium Gaming. Na kolejnych stronach przyjrzymy się UEFI, sprawdzimy funkcje automatycznego podkręcania, a także skontrolujemy wydajność i pobór energii elektrycznej platformy.

[kontrolka produkt=amd-ryzen-7-1700X typ=top10new tytul="AMD Ryzen 7 1700X" opis="AMD Ryzen 7 1700X to jeden z najwydajniejszych procesorów z generacji Summit Ridge. Oferuje on 8 rdzeni/16 wątków o taktowaniu 3,4/3,8 GHz (dodatkowo może ono wzrosnąć dzięki funkcji XFR). Oprócz tego oddano do dyspozycji 16 MB pamięci podręcznej L3 oraz 2-kanałowy kontroler pamięci DDR4. Pobór mocy oszacowano na 95 W."]

[kontrolka produkt=be-quiet-silent-loop-280-mm typ=top10new tytul="be quiet! Silent Loop 280 mm" opis="Na procesorze zainstalowaliśmy chłodzenie wodne be quiet! Silent Loop 280 mm. Konstrukcja ta wyróżnia się bardzo dobrą wydajnością i wysoką kulturą pracy."]

[kontrolka produkt=msi-x370-xpower-gaming-titanium typ=top10new tytul="MSI X370 XPower Gaming Titanium" opis="MSI X370 XPower Gaming Titanium to jedna z topowych płyt głównych z podstawką AM4. Model ten powinien zainteresować głównie graczy i entuzjastów."]

[kontrolka produkt=msi-geforce-gtx-1080-aero-8g typ=top10new tytul="MSI GeForce GTX 1080 Aero 8G" opis="Testy przeprowadziliśmy na platformie z kartą graficzną MSI GeForce GTX 1080 Aero 8G, która pracowała ze standardowymi taktowaniami."]

[kontrolka produkt=corsair-vengeance-lpx-2x-8-gb-3000mhz typ=top10new tytul="Corsair Vengeance LPX 2x 8 GB 3000 MHz CL16 " opis="Dwukanałowy zestaw pamięci DDR4 o pojemności 16 GB, który pracował z nominalną częstotliwością kontrolera pamięci (2666 MHz)."]

[kontrolka produkt=radeon-r7-ssd-240-gb typ=top10new tytul="AMD Radeon R7 SSD 240 GB" opis="AMD Radeon R7 SSD 240 GB to dysk systemowy naszej platformy testowej. Jeden z wydajniejszych modeli pod SATA 6 Gb/s."]

[kontrolka produkt=chieftec-a-135-aps-750cb typ=top10new tytul="Chieftec A-135 APS-750CB 750 W" opis="Chieftec A-135 APS-750CB to średnia półka wśród zasilaczy. Jednostka oferuje moc 750 W, a jej sprawność energetyczną potwierdzono certyfikatem 80 PLUS Bronze."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8. Windows 10 pozwala na pełne wykorzystanie potencjału najnowszych procesorów AMD i Intel."]

Nvidia GeForce Game Ready Driver 378.92 WHQL

Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

Dzięki benchmarkom można łatwo porównać możliwości różnych maszyn. Testy przeprowadziliśmy na standardowych ustawieniach procesora - platforma została wyposażona w pamięć RAM taktowaną zegarem 2666 MHz oraz kartę graficzną MSI GeForce GTX 1080 Aero 8G.

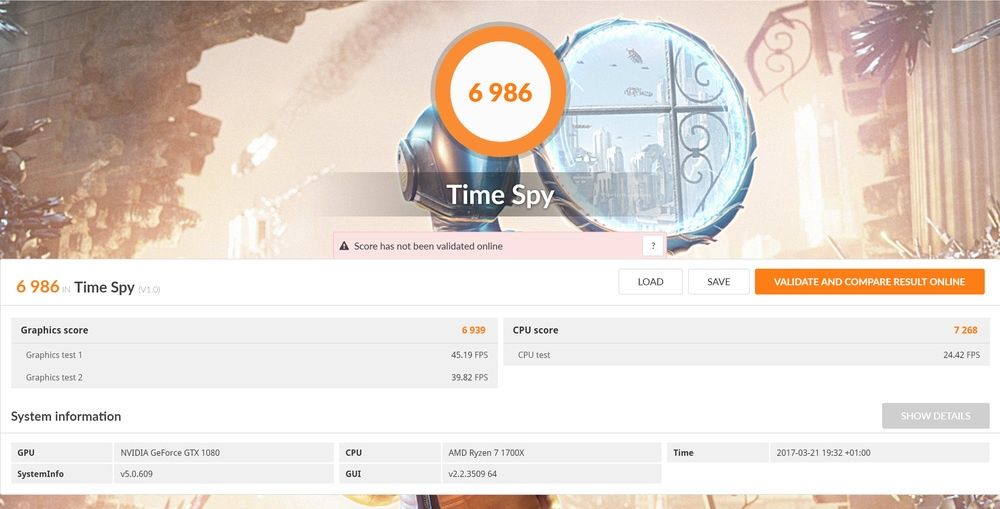

Wydajność platformy w normie - w teście 3DMark Time Spy uzyskaliśmy niecałe 7000 punktów.

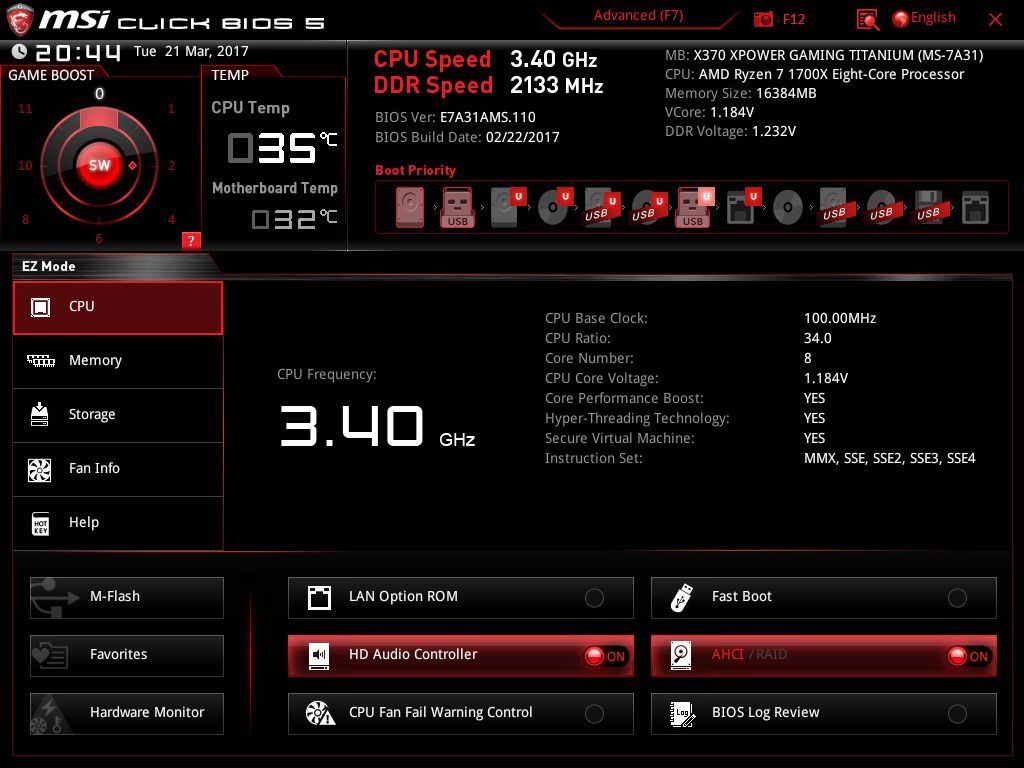

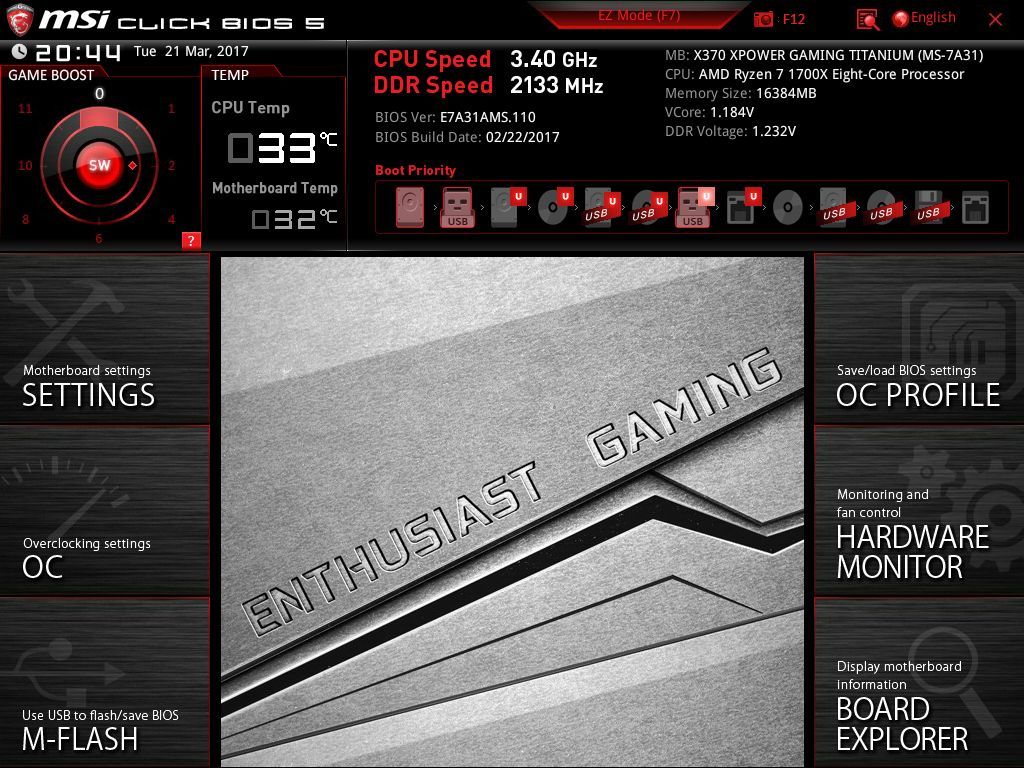

X370 XPower Gaming Titanium działa pod obsługą interfejsu Click BIOS 5, który znamy z poprzednich płyt tajwańskiego producenta. Do dyspozycji oddano tryb podstawowy i zaawansowany.

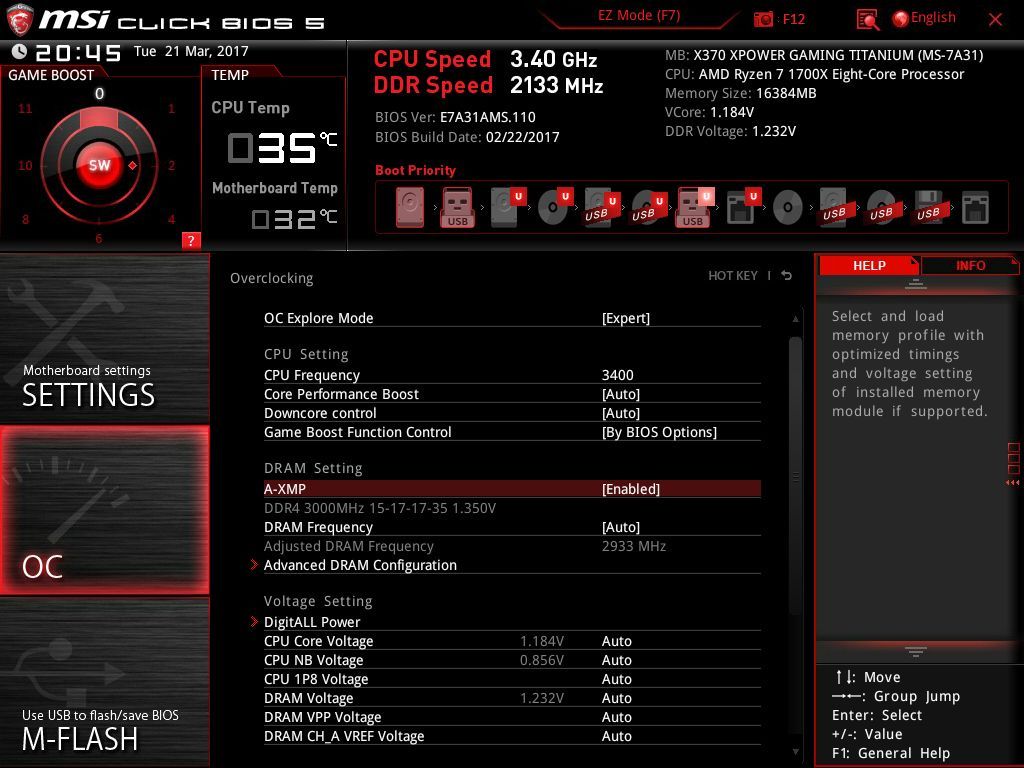

Dostępnych opcji jest naprawdę sporo i zostały one uszeregowane w intuicyjny sposób. Na uwagę zasługuje też funkcja A-XMP, która pozwala załadować profile XMP z pamięci RAM. W naszym przypadku niestety nie działała jak należy i nie potrafiła poprawnie wykryć ustawień pamięci Corsair Vengeance LPX 2x 8 GB 3000 MHz CL16.

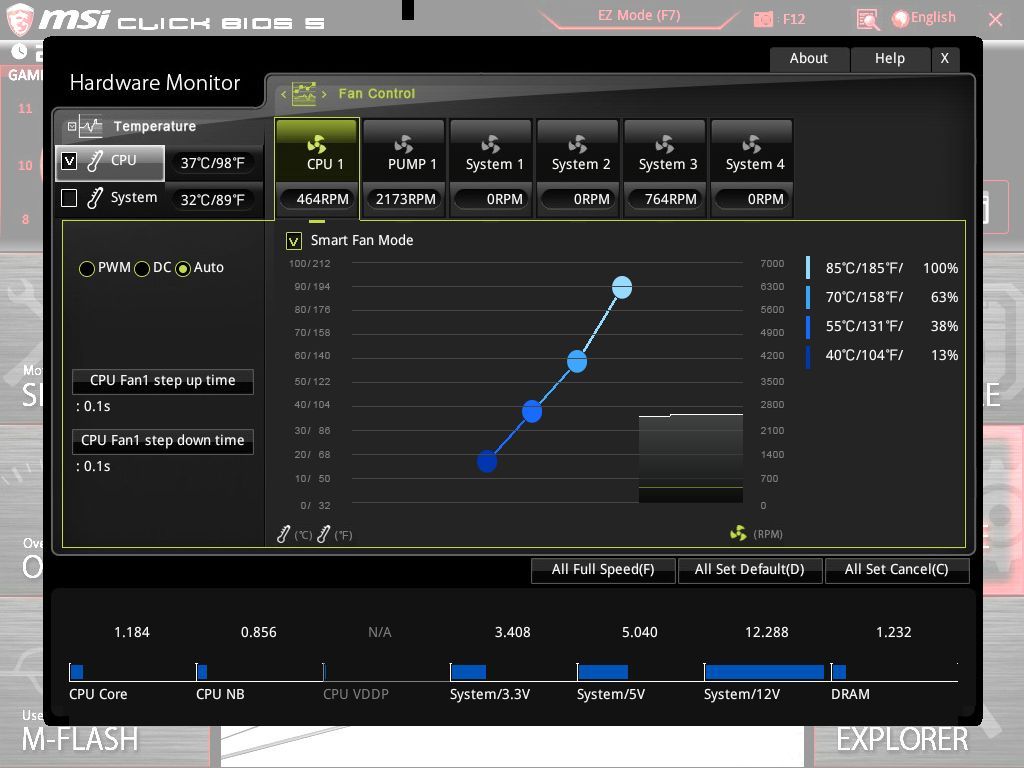

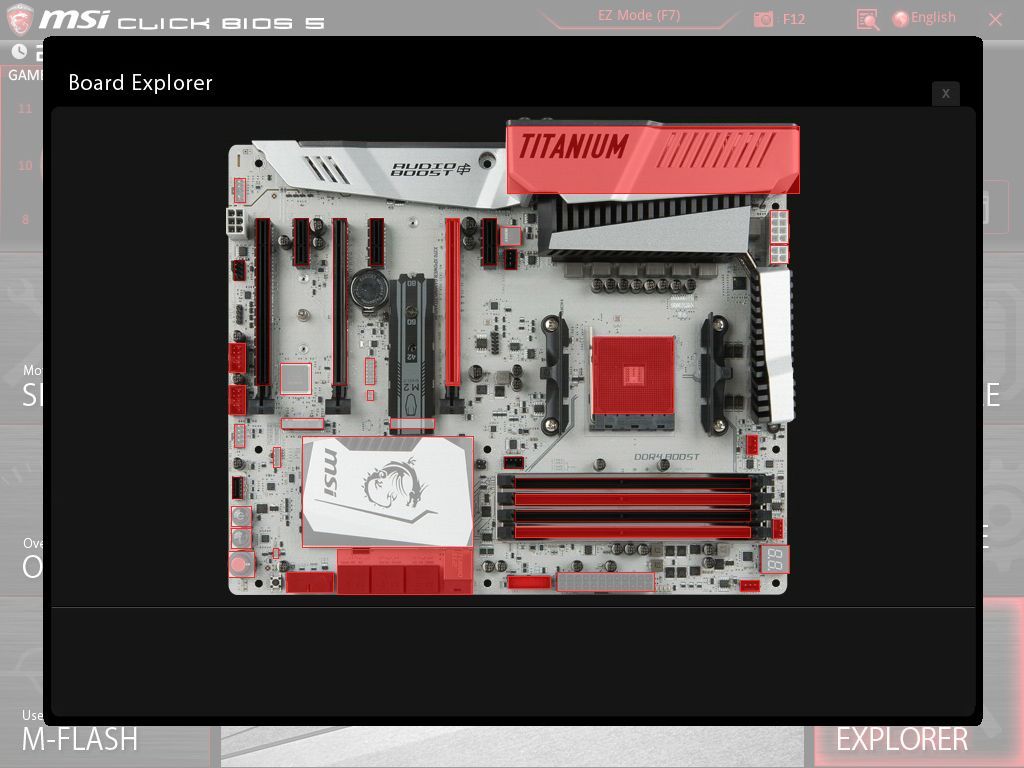

Nie zabrakło też zakładek Hardware Monitor i Board Explorer, gdzie można monitorować parametry pracy komputera, sterować obrotami wentylatorów oraz podejrzeć podłączone do płyty urządzenia. Zmienione ustawienia można zapisać w profilach.

Do dyspozycji oddano całą gamę manualnych opcji podkręcania, ale już bez możliwości regulacji taktowania magistrali bazowej - płyta nie została wyposażona w zewnętrzny generator, więc wartość zawsze wynosi 100 MHz (a właściwie 99,80 MHz). Można też skorzystać z funkcji automatycznego przyspieszania procesora Game Boost - za pomocą pokrętła na laminacie lub odpowiedniej opcji w UEFI.

Do wyboru oddano osiem stopni przyspieszenia procesora, które lekko mówiąc nie cackają się z napięciem procesora - już przy drugim poziomie płyta ustawia 1,45 V, które jest uznawane za maksymalną bezpieczną wartość. Prawdę mówiąc mamy poważne wątpliwości co do podwyższonej awaryjności komputera pracującego z takimi ustawieniami (już nie mówiąc o bardzo wysokich temperaturach).

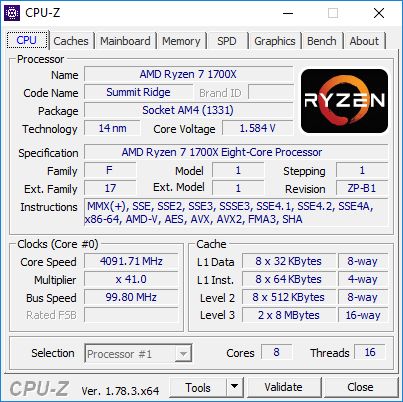

Na jakie wyniki możemy liczyć? Co prawda platforma uruchomiła się nawet na 8 poziomie, ale pełną stabilność uzyskaliśmy dopiero po obniżeniu przyspieszenia do 4 poziomu - procesor został tutaj podkręcony do 4000 MHz przy napięciu 1,55 V.

Pobór energii względem innych płyt głównych ciut wyższy, aczkolwiek nowa generacja procesorów AMD i tak znacznie poprawiła się pod względem poboru energii elektrycznej.

MSI X370 XPower Gaming Titanium to bez wątpienia jedna z najciekawszysch płyt głównych pod nowe procesory AMD. Powinna przypaść do gustu graczom, entuzjastom, a także moderom sprzętu komputerowego. Szkoda tylko, że producent trochę poskąpił na wyposażeniu, bo w tej cenie chyba spodziewaliśmy się czegoś więcej.

Trzeba przyznać, że nowa płyta wpada w oko. Producent postawił na srebrną kolorystykę, ale nie obsypał laminatu toną świecidełek – pod tym względem jest dosyć skromnie, aczkolwiek w razie potrzeby można opcjonalnie podpiąć dwie taśmy LED.

Pod względem funkcjonalności jest naprawdę nieźle. X370 XPower Titanium Gaming pozwoli na budowę wydajnej konfiguracji z podkręconym procesorem, dwoma kartami graficznymi i nowoczesnymi, wydajnymi nośnikami M.2 lub U.2. Trudno przyczepić się do rozkładu elementów na laminacie. Do pełni szczęścia brakuje nam karty Wi-Fi… no i przydałoby się też dołożyć ze dwa gniazda SATA – sześć portów w topowym segmencie to jednak trochę za mało.

Całość działa pod obsługą znanego i lubianego Click BIOS 5. Dostępnych opcji jest naprawdę sporo, a do tego zostały one intuicyjnie uszeregowane. Przydałoby się jednak wprowadzić drobne poprawki. Przede wszystkim zmniejszyć napięcia zasilające dla funkcji automatycznego podkręcania Game Boost. Oprócz tego także dopracować funkcję A-XMP, która przy naszych pamięciach nie chciała działać jak należy.

Ile za to cacko? MSI X370 XPower Titanium Gaming w polskich sklepach kosztuje około 1300 złotych, a zatem jest to jedna z najdroższych płyt głównych pod AM4. Czy warto? Na to pytanie musicie sobie odpowiedzieć sami. Na rynku dostępnych jest sporo tańszych modeli, które może nie wyglądają tak dobrze, ale oferują wszystkie najważniejsze funkcje nowej platformy AMD.

• obsługa procesorów Ryzen, APU Bristol Ridge (później też APU Raven Ridge)
• możliwość podkręcania odblokowanych procesorów
• funkcje ułatwiające podkręcanie
• złącza M.2 32 Gb/s, M.2 16 Gb/s i U.2 32 Gb/s
• porty USB 3.1 (w tym jeden do wyprowadzenia na front obudowy)
• możliwość połączenia dwóch kart graficznych w SLI/CrossFireX
• ciekawe wzornictwo

• funkcja Game Boost z mocno zawyżonymi napięciami
• przydałaby się jeszcze dwa dodatkowe gniazda SATA...
• ...i jeszcze karta Wi-Fi
• wysoka cena
