MSI Z270 Gaming M5 – płyta dla rasowych graczy

Gamingowe płyty główne cieszą się coraz większym zainteresowaniem ze strony klientów, więc producenci też skupiają się na tej części rynku. Dobrze to widać na przykładzie firmy MSI, której większość konsumenckiego asortymentu stanowią właśnie modele z segmentu dla graczy.

Do tej pory mieliśmy okazję przyjrzeć się już dwóm gamingowym konstrukcjom tajwańskiego producenta z najnowszej serii Intel 200: tańszemu modelowi B250 Gaming M3 oraz bogatszemu Z270 Gaming Pro Carbon. Tym razem w nasze ręce trafił jeszcze wyżej pozycjonowany model: Z270 Gaming M5 (następca testowanego kiedyś przez nas modelu Z170A Gaming M5). Czy można w tym przypadku z czystym sumieniem mówić o propozycji dla rasowych graczy? Sprawdźmy to!

• obsługa procesorów Intel Skylake i Kaby Lake
• możliwość podkręcania procesorów z odblokowanym mnożnikiem
• możliwość połączenia kart graficznych w SLI i CrossFire
• dodatkowe wzmocnienie slotów DDR4 DIMM, PCI-Express, M.2 i U.2
• podświetlenie Mystic Light RGB
• dodatkowe funkcje dla graczy

Model Z270 Gaming M5 powinien zainteresować graczy składających komputer na bazie procesorów Intel Skylake i Kaby Lake – mamy tutaj do czynienia z chipsetem Z270, co daje możliwość podkręcaniem odblokowanych układów. Jak przystało na nową platformę, płyta oferuje też wsparcie dla nośników Intel Optane.

Oprócz tego udostępniono bogaty zestaw złączy, wliczając w to możliwość połączenia kart graficznych w trybie SLI i CrossFire. Nie zapomniano też o efektownym podświetleniu (za to odpowiada autorska technologia Mystic Light RGB). Wszystko to za niecałe 900 złotych, a więc stówkę drożej niż w przypadku starszego modelu Z170A Gaming M5.

Płyta MSI Z270 Gaming M5 dotarła do nas w czerwonym pudle, na którym umieszczono specyfikację i opis najważniejszych technologii. W zestawie znajdują się następujące dodatki:

• cztery kable sygnałowe SATA (w tym dwa kątowe)
• zaślepka tylnego panelu I/O
• pojedynczy mostek SLI
• przewód do podłączenia taśmy LED RGB
• naklejki do podpisania przewodów SATA
• płyta z oprogramowaniem i sterownikami
• instrukcja obsługi

Wyposażenie nie jest bogate, ale obejmuje ono wszystko co niezbędne.

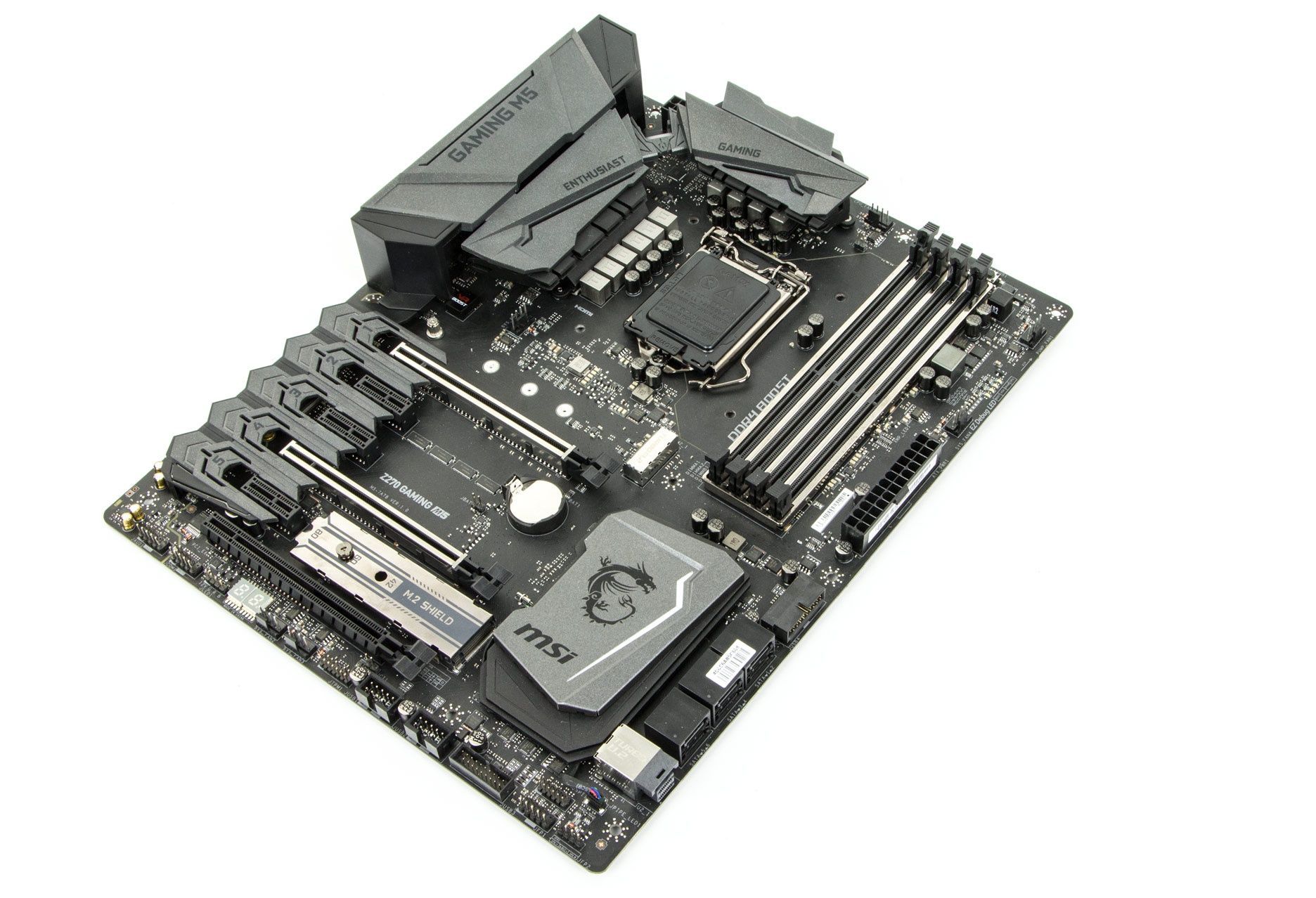

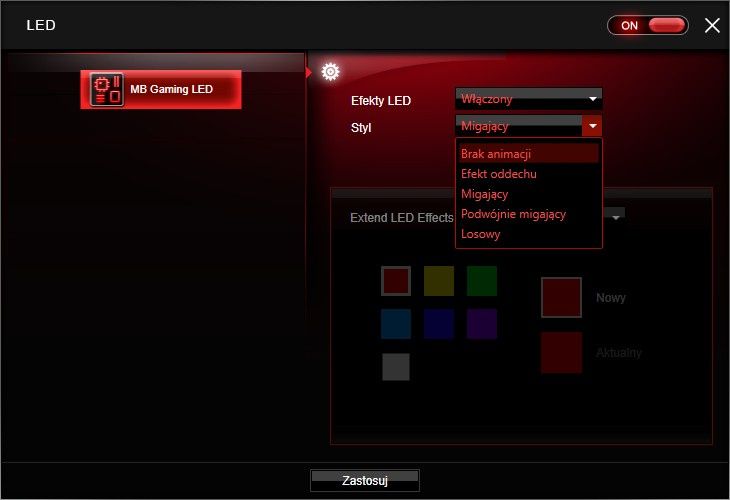

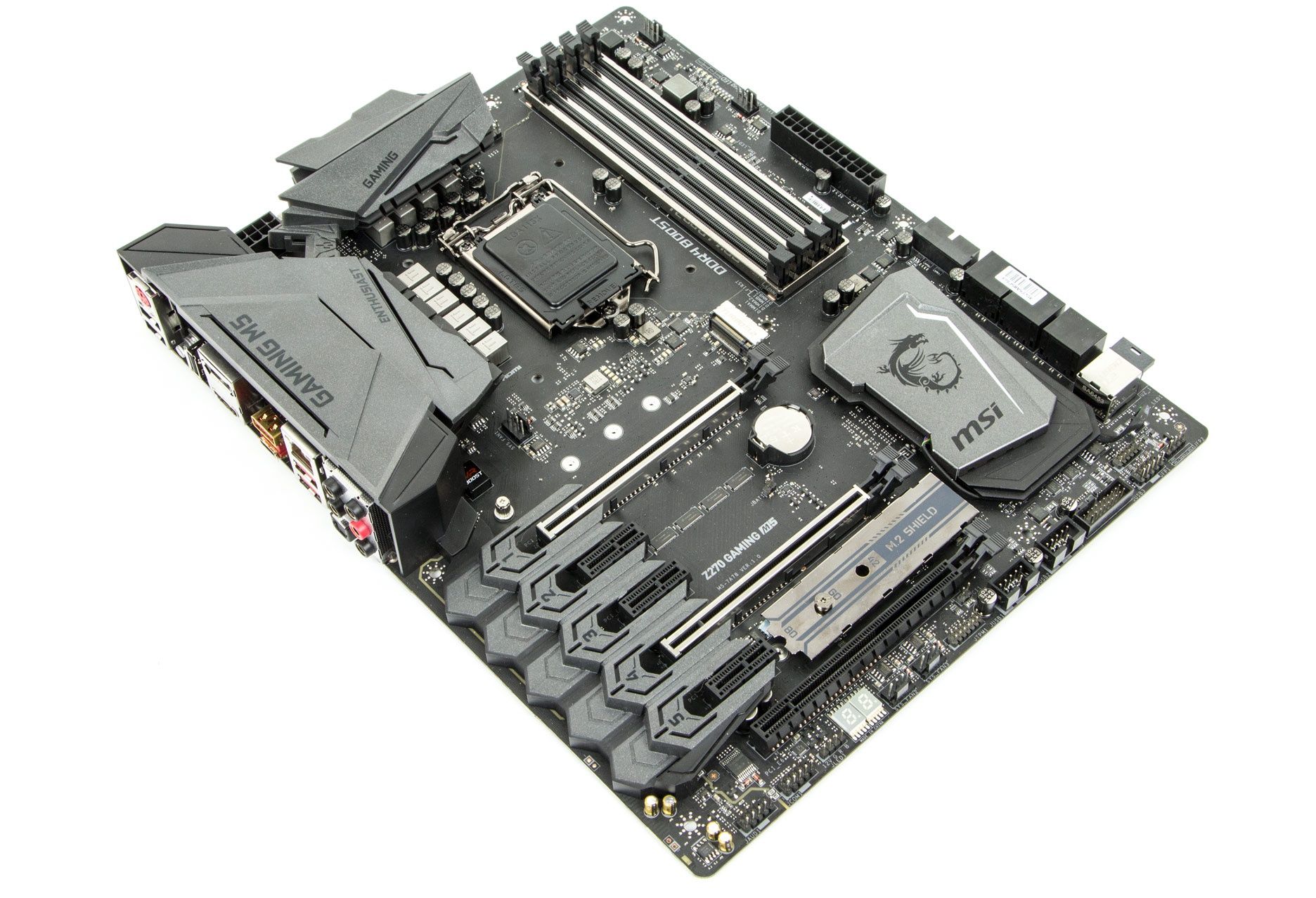

Płyta została utrzymana w ciemnej kolorystyce, a całość uzupełnia efektowne podświetlenie Mystic Light RGB - podświetlane są krawędzie płyty oraz radiator na chipsecie, a do sterowania kolorami/efektami można wykorzystać autorską aplikację MSI Gaming App.

Ponadto producent przewidział możliwość podłączenia dodatkowej taśmy LED RGB 5050 (w zestawie jest dodawany przedłużacz).

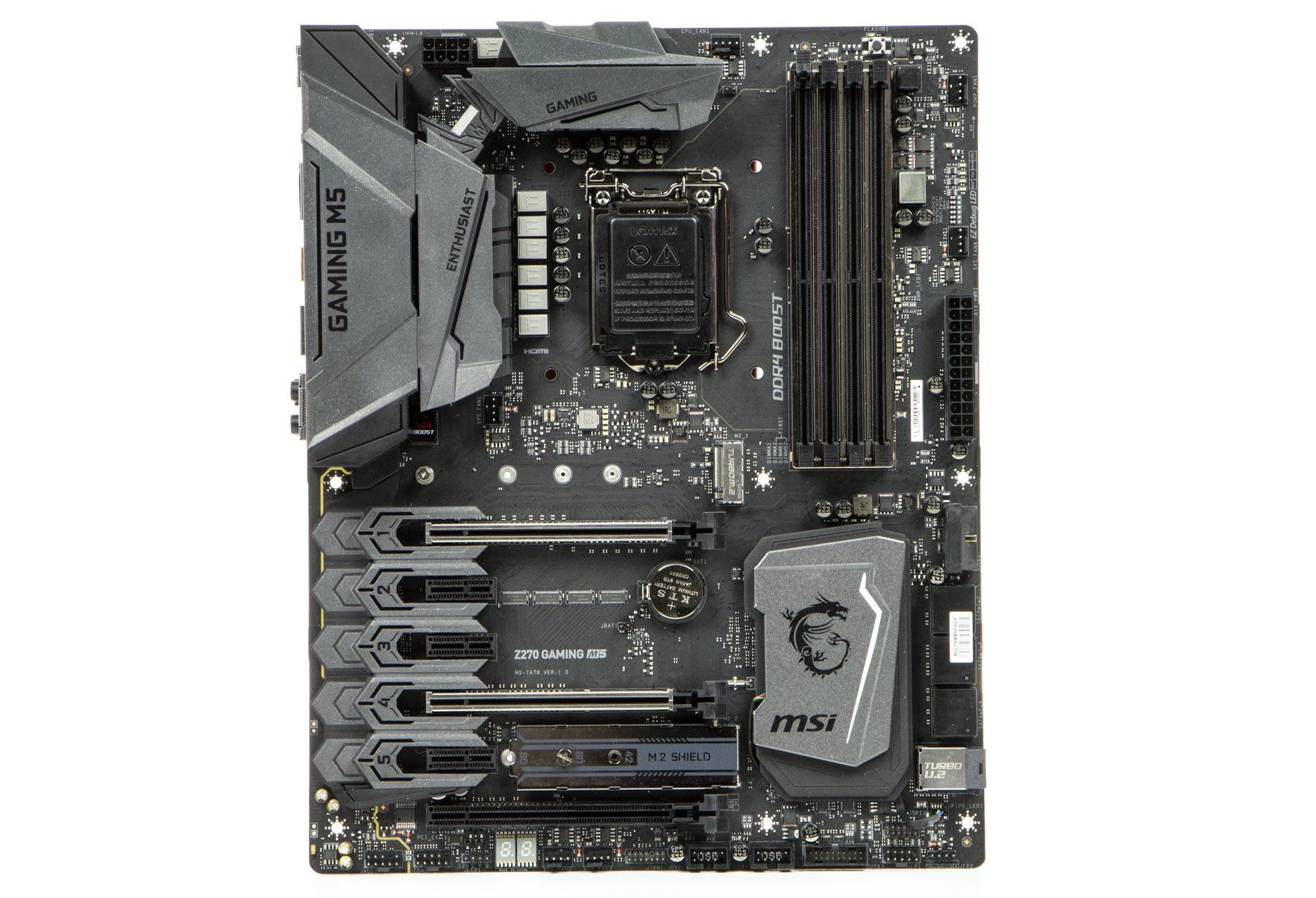

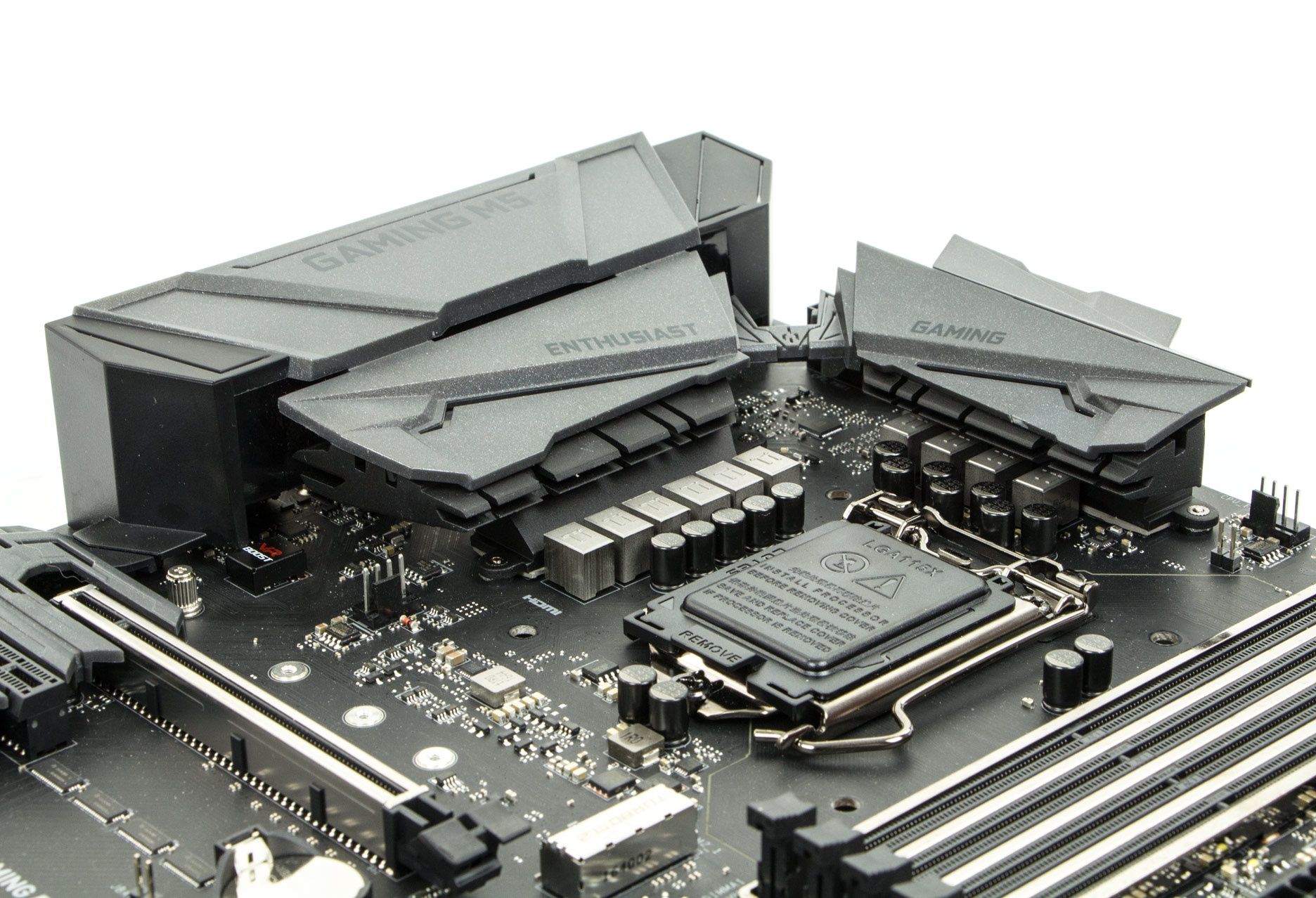

Dla procesora przeznaczono podstawkę LGA 1151, która obsługuje zarówno układy ze starszej generacji Skylake, jak i nowszej Kaby Lake. Co istotne, płyta bazuje na chipsecie Intel Z270, więc możliwe jest podkręcanie modeli z odblokowanym mnożnikiem – na pewno pomoże w tym wydajna, 10-fazowa sekcja zasilania wyposażona w dwa masywne radiatory (w rzeczywistości są mniejsze niż to się wydaje, bo przykryto je plastikową osłoną).

Poniżej znalazły się cztery banki pamięci DDR4 DIMM, które obsługują 2-kanałowe zestawy o taktowaniu do 3600 MHz (procesory Skylake) lub 3800 MHz (procesory Kaby Lake). Bardziej spostrzegawczy zapewne zauważyli tutaj jeszcze metalową ramkę - pełni ona dwie funkcje: zapobiega zakłóceniom elektromagnetycznym (EMI) oraz wzmacnia sloty (mimo wszystko raczej nie powinniśmy się obawiać wyrwania slotów przez moduły pamięci RAM).

Obok banków pamięci znalazły się kontrolki EZ Debug LED informujące o poszczególnych etapach uruchamiania komputera oraz przycisk do korzystania z funkcji BIOS Flashback+ (pozwala ona zaktualizować BIOS płyty bez konieczności montażu podzespołów – wymagane jest jedynie zasilanie i podłączenie pamięci USB z wgranym plikiem BIOSu do specjalnego portu na tylnym panelu).

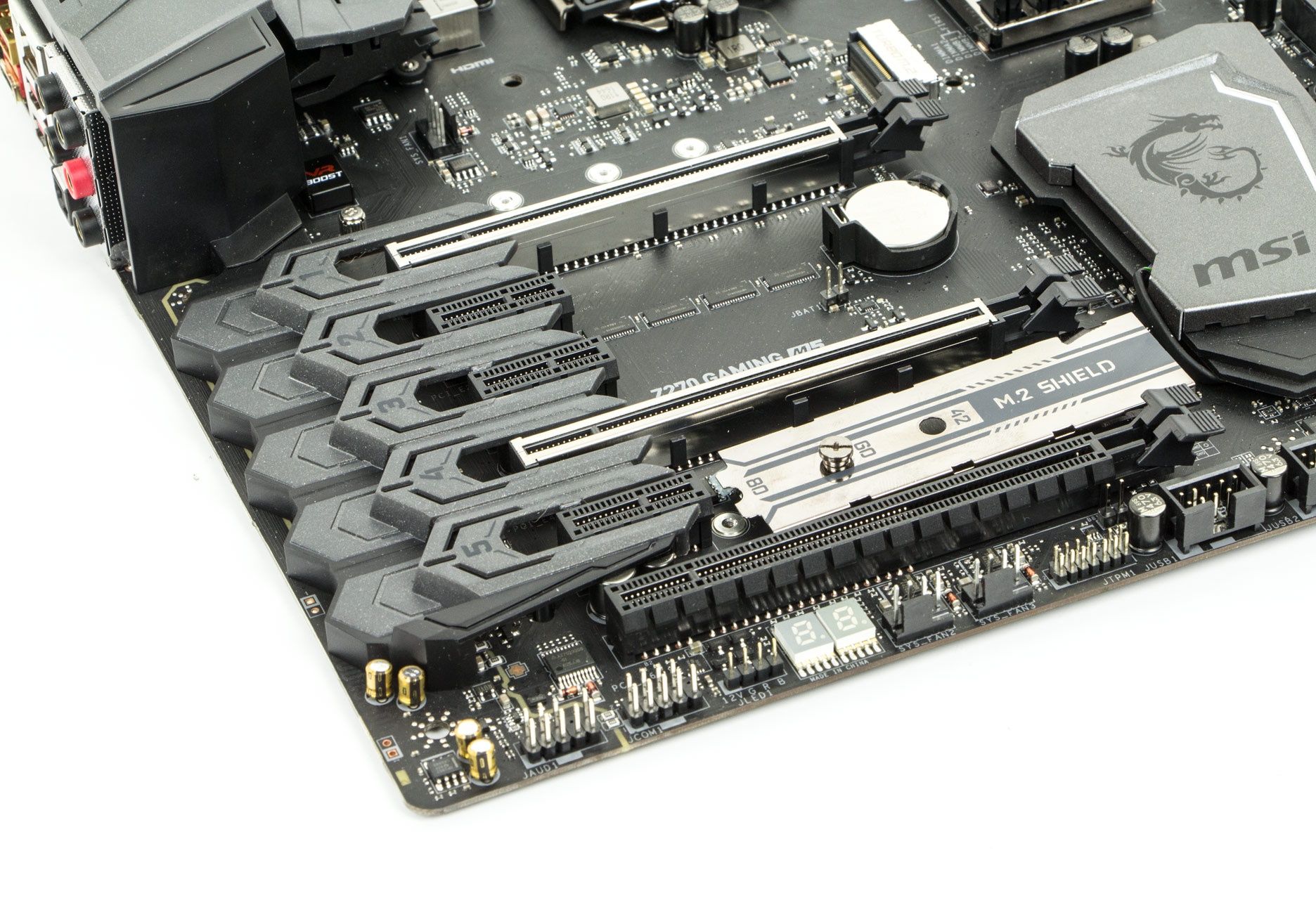

Dla kart rozszerzeń łącznie udostępniono sześć złączy: trzy PCI-Express 3.0 x1 oraz trzy PCI-Express 3.0 x16 (elektrycznie działają one w trybie x16/-/x4 lub x8/x8/x4, więc można w nich połączyć dwie karty graficzne w trybie SLI lub dwie/trzy w CrossFire).

Dwa dłuższe złącza, w których z założenia będą montowane karty graficzne, zostały dodatkowo wzmocnione. Obudowa obok slotów pełni funkcję dekoracyjną (nie jest podświetlana, jak w wyższym modelu Z270 Gaming M7).

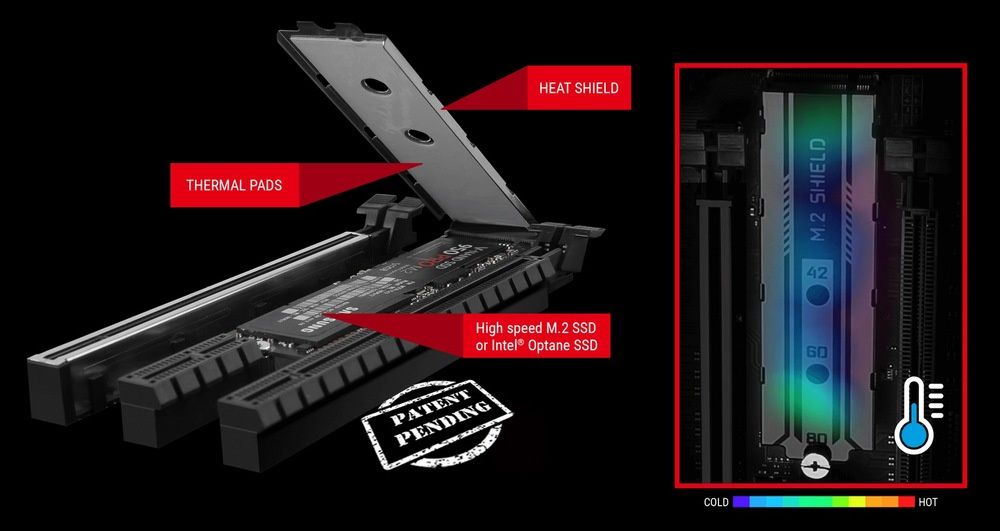

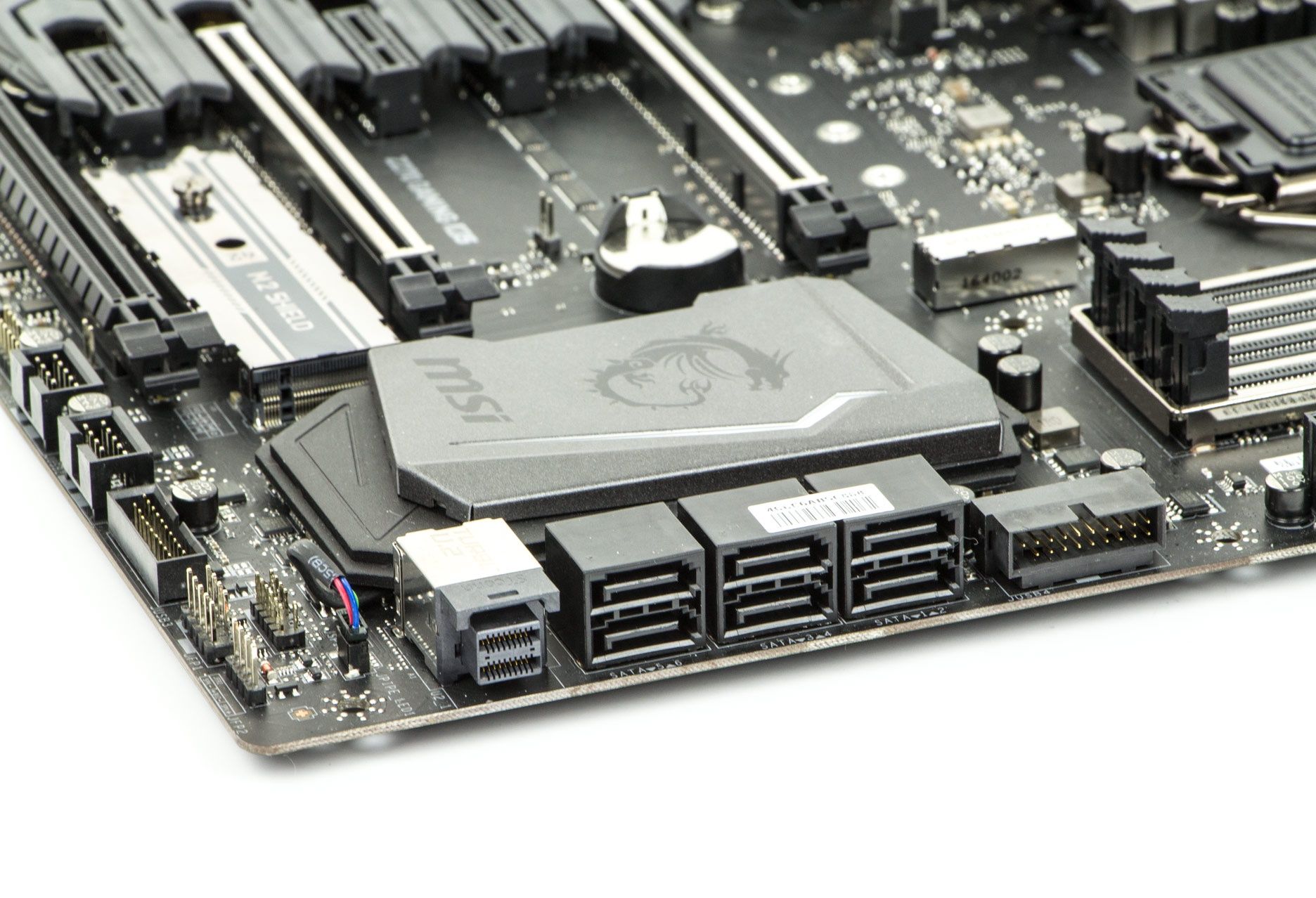

Bardzo dobrze wygląda też komplet złączy dla dysków i napędów - oprócz sześciu standardowych gniazd SATA 6 Gb/s, producent oddał do dyspozycji jeszcze jedno złącze U.2 32 Gb/s oraz dwa gniazda M.2 32 Gb/s ( w tym jedno dla dłuższych nośników 22110 i jedno z dodatkowym chłodzeniem M.2 Shield, które sprawdzi się w przypadku gorętszych nośników SSD bez dodatkowego radiatora). Obydwa sloty M.2 obsługują nośniki Intel Optane.

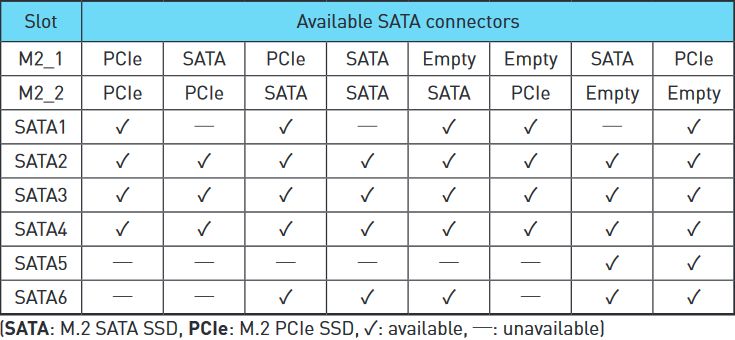

Warto jednak zauważyć, że nie możemy naraz korzystać ze wszystkich złączy, bo dzielą one ze sobą linie transmisyjne. W przypadku zainstalowania jednego lub dwóch nośników M.2 typu PCIe tracimy dwa gniazda SATA, natomiast każdy nośnik M.2 typu SATA blokuje jedno gniazdo SATA. Z kolei gniazdo U.2 dzieli linie transmisyjne z trzecim złączem PCI-Express 3.0 x16 (x4).

Przy bocznej krawędzi laminatu umieszczono też kilka pinowych złączy - m.in. po dwa do wyprowadzenia portów USB 2.0 i USB 3.0 (w tym jedno wyprowadzone równolegle). Producent przewidział też sześć złączy dla wentylatorów, wliczając w to jedno o wyższej obciążalności dla pompki z chłodzenia cieczą. Entuzjastów zainteresuje wyświetlacz diagnostyczny. Szkoda, że na pokładzie nie uświadczymy drugiej kości BIOS-u (w tym segmencie powinno to być już standardem).

Graczy powinna zainteresować gamingowa karta sieciowa Killer E2500 oraz układ dźwiękowy Audio Boost 4 – tak naprawdę mamy tutaj do czynienia z 8-kanałowym kodekiem Realtek ALC1220, który dodatkowo został wzbogacony o kondensatory marki Chemi-Con oraz wzmacniacz słuchawkowy (z obsługą słuchawek o impedancji 600 Ω). Nad jakością dźwięku czuwa też osłona przed zakłóceniami elektromagnetycznymi i pozłacane złącza jack na tylnym panelu.

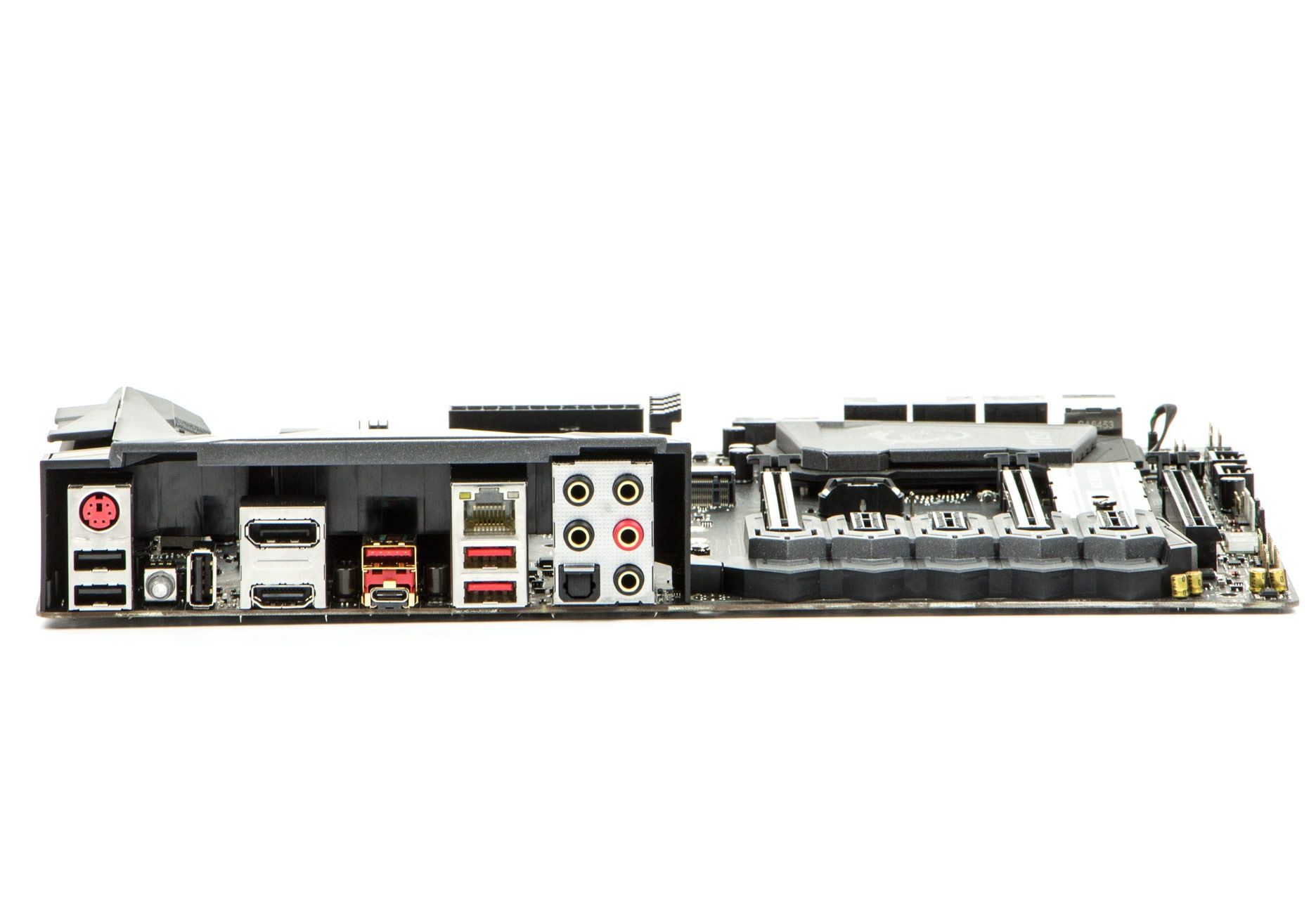

Tylny panel schowano pod plastikową osłoną. Producent wyprowadził tutaj trzy porty USB 2.0 (w tym jeden pionowy do obsługi funkcji BIOS Flashback+), dwa porty USB 3.0 z lepszą jakością sygnału (VR Boost) oraz dwa porty USB 3.1 - jeden typu A i jeden typu C (obydwa obsługiwane przez zewnętrzny kontroler ASMedia ASM2142). Trochę mało tych portów jak na płytę z górnej półki.

Oprócz tego mamy wyjścia HDMI i DisplayPort dla układu graficznego zintegrowanego w procesorze, a także złącze RJ45 wspomnianej karty sieciowej Killer E2500 oraz złącza audio karty dźwiękowej Audio Boost 4 (pięć minijack i jedno optyczne S/PDIF). Mały przeźroczysty przycisk służy do przywracania domyślnych ustawień UEFI.

Na dalszych stronach przyjrzymy się oprogramowaniu płyty głównej, a także skontrolujemy wydajność i pobór energii elektrycznej całej platformy testowej.

[kontrolka produkt=intel-core-i5-6600 typ=top10new tytul="Intel Core i5 6600" opis="Intel Core i5-6600 to jeden z wydajniejszych procesorów z generacji Intel Skylake. Model ten został wyposażony w 4 rdzenie o taktowaniu 3,3/3,9 GHz, 2-kanałowe kontrolery pamięci DDR3L-1600 i DDR4-2133 oraz zintegrowany układ graficzny Intel HD 530. Mnożnik procesora jest zablokowany."]

[kontrolka produkt=msi-z270-gaming-m5 typ=top10new tytul="MSI Z270 Gaming M5" opis="Testowana przez nas płyta główna. Model MSI Z270 Gamin M5 to jedna z topowych propozycji z tego producenta z segmentu dla graczy."]

[kontrolka produkt=intel-hd-530 typ=top10new tytul="Intel HD 530" opis="Testy płyty głównej przeprowadziliśmy bez zewnętrznej karty graficznej - za wyświetlanie obrazu odpowiedzialny był układ zintegrowany w procesorze."]

[kontrolka produkt=g-skill-ripjaws-4-ddr4-2x-4-gb-3000-mhz- typ=top10new tytul="G.Skill Ripjaws 4 2x 4 GB 3000 MHz CL15" opis="Dwukanałowy zestaw pamięci DDR4 o pojemności 8 GB (w naszej platformie pracuje z częstotliwością nominalną kontrolera pamięci - 2133 MHz)."]

[kontrolka produkt=radeon-r7-ssd-240-gb typ=top10new tytul="AMD Radeon R7 SSD 240 GB" opis="AMD Radeon R7 SSD 240 GB to dysk systemowy naszej platformy testowej. Jeden z wydajniejszych modeli pod SATA 6 Gb/s."]

[kontrolka produkt=high-power-element-bronze-500-w typ=top10new tytul="High Power Element Bronze 500 W" opis="Za zasilanie konfiguracji odpowiada jednostka High Power Element Bronze 500 W, a więc jedna z tańszych jednostek z certyfikatem 80 PLUS Bronze."]

[kontrolka produkt=microsoft-windows-home-10-64-bit-oem-dvd typ=top10new tytul="Windows 10 Home 64 bit" opis="Microsoft Windows 10 to najnowsza odsłona systemu operacyjnego, w której powraca Menu Start, w rozszerzonej, konfigurowalnej postaci. System został zaprojektowany w taki sposób, aby połączyć najlepsze cechy Windows 7 i Windows 8. Tylko ten system pozwoli na pełne wykorzystanie potencjału nowej platformy Intel."]

• Watomierz: Voltcraft Energy Logger 4000F (dokładność ±1%+1c)

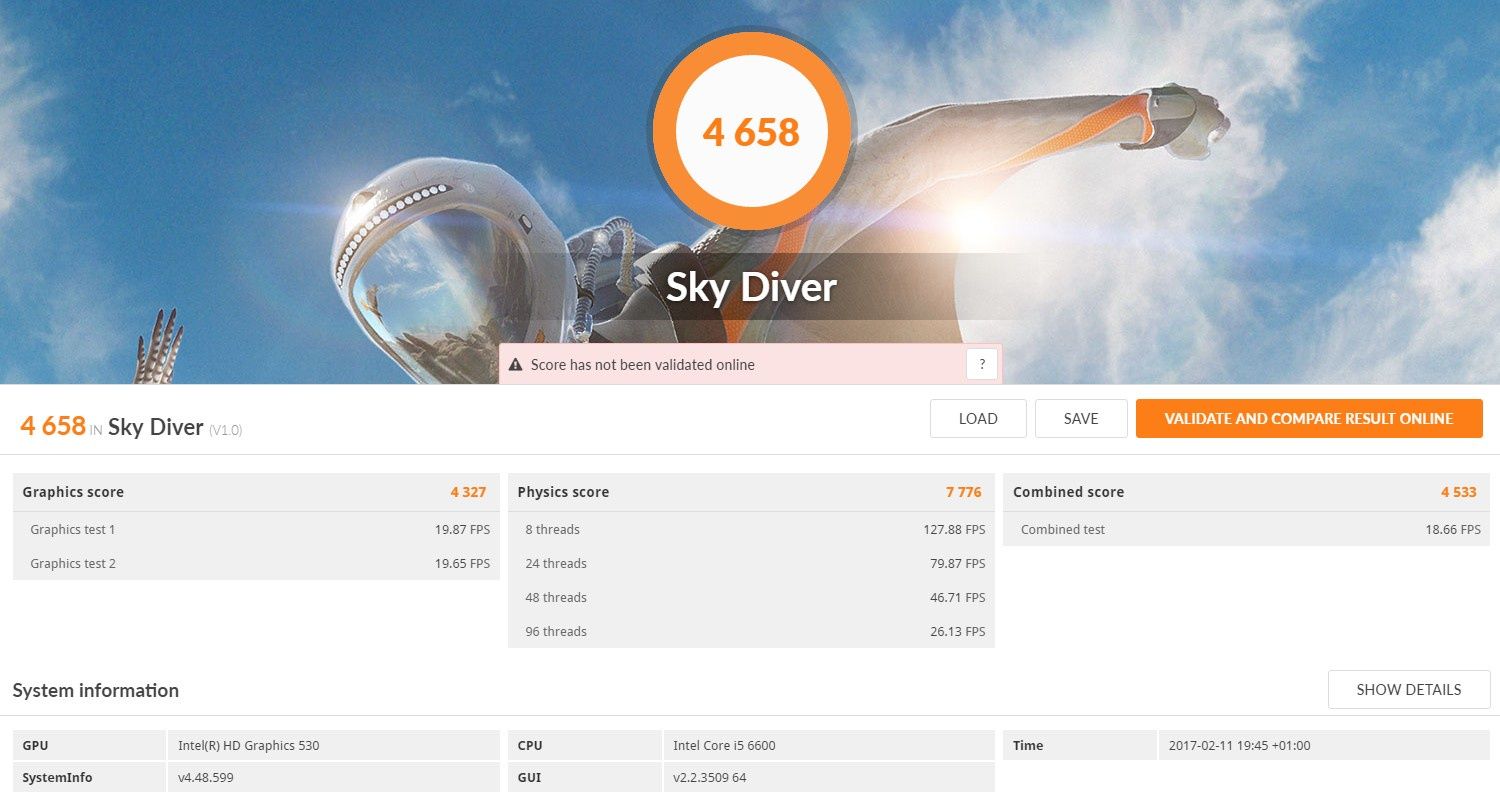

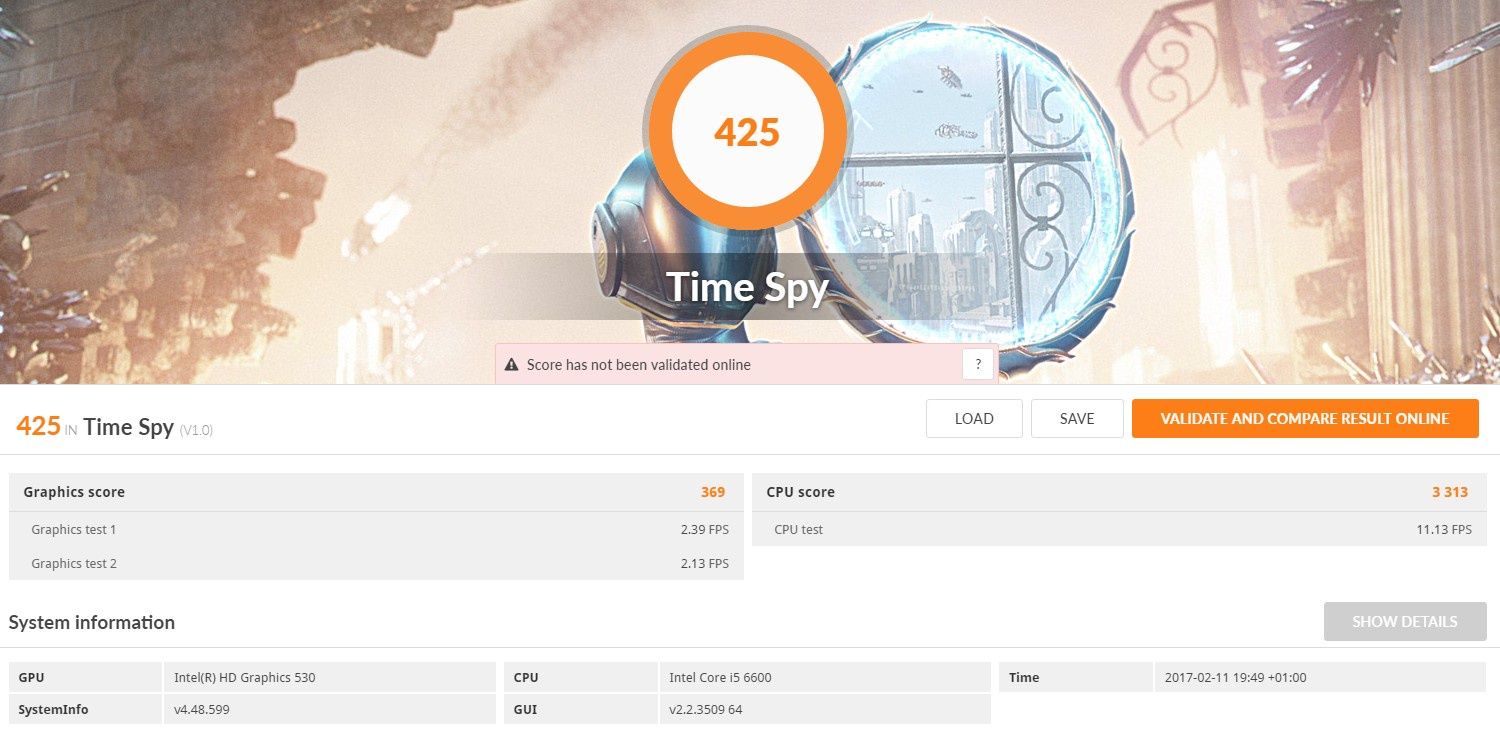

W testach wykorzystaliśmy najnowszą wersję benchmarka 3DMark. Pomiary przeprowadziliśmy dla platformy z procesorem Intel Core i5-6600 i zintegrowanym układem graficznym Intel HD 530.

Nie odnotowaliśmy żadnych anomalii w kwestii wydajności platformy z płytą główną MSI Z270 Gaming 5.

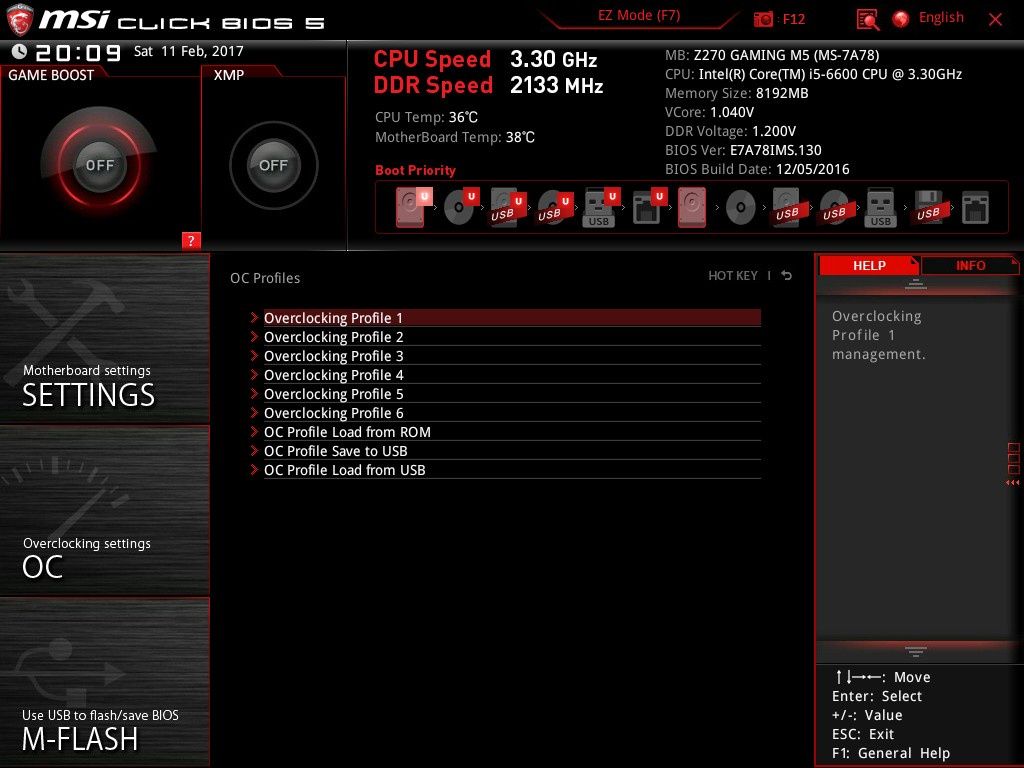

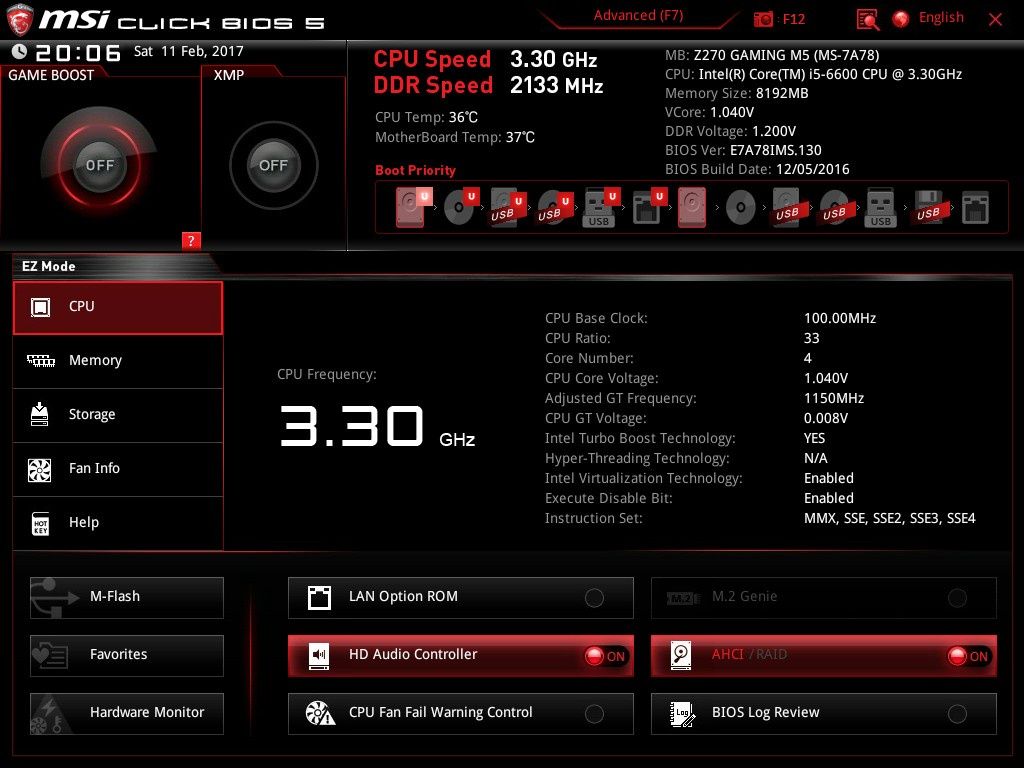

Płyta działa pod kontrolą interfejsu Click BIOS 5, który znamy już z wcześniejszych modeli z serii 100. Tradycyjnie mamy tutaj dwa tryby działania (prosty EZ Mode i zaawansowany Advanced Mode), a poszczególne opcje zostały intuicyjnie rozmieszczone.

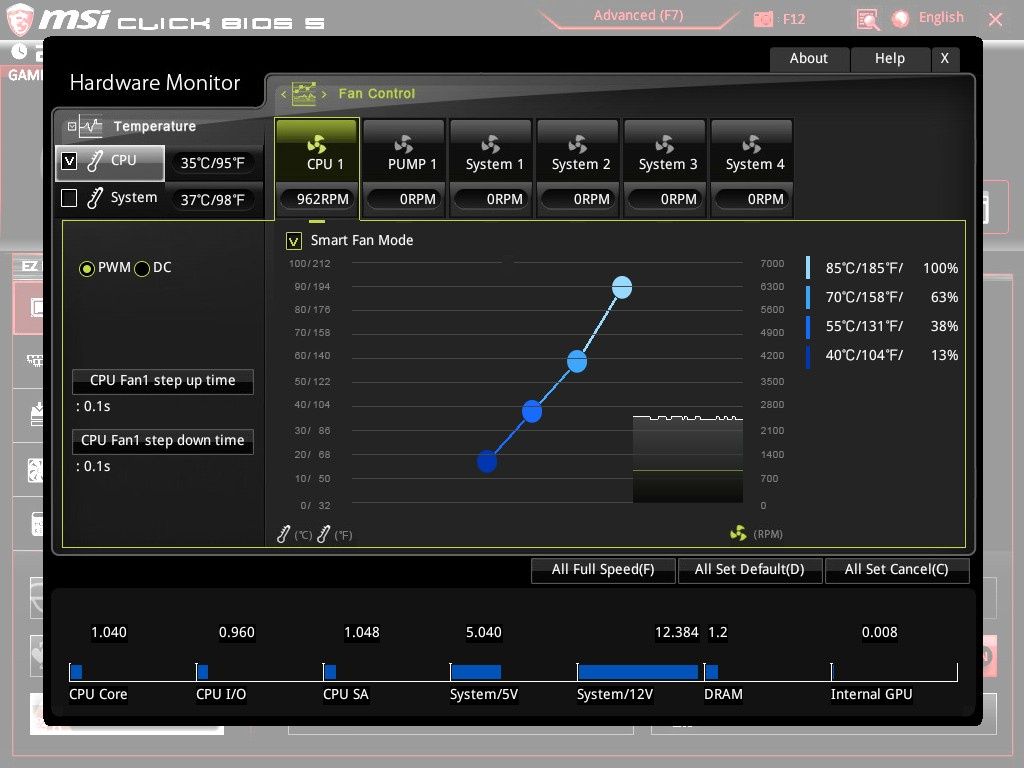

Na uwagę zasługują też funkcje Hardware Monitor i Board Eplorer - pierwsza z nich odpowiada za monitorowanie temperatur i prędkości obrotowej wentylatorów, a druga umożliwia podejrzenie podłączonych urządzeń do poszczególnych złączy na płycie głónej.

Dla entuzjastów przygotowano też możliwość zapisania 6 konfiguracji ustawień (wraz z możliwością wyeksportowania ich na pamięć USB).

Opcji odpowiedzialnych za manualne podkręcanie jest odpowiednio dużo. Oprócz tego przygotowano też funkcję automatycznego przyspieszania - Game Boost.

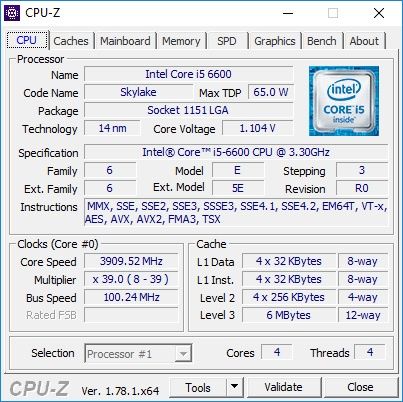

W przypadku procesora z zablokowanym mnożnikiem możliwości trybu Game Boost są mocno ograniczone, bo pozwolił on tylko zwiększyć taktowanie pamięci operacyjnej do 2400 MHz (zegar procesora pozostał bez zmian).

Platforma testowa bez zewnętrznej karty graficznej wyróżnia się niskim poborem energii elektrycznej, aczkolwiek MSI Z270 Gaming M5 odnotowuje tutaj wyniki wyższe o kilka - kilkanaście watów względem innych modeli z serii Z270.

MSI Z270 Gaming M5 to całkiem udana płyta główna pod najnowsze procesory Intela, która wypada ciut lepiej od poprzedniego modelu Z170A Gaming M5. Gracze znajdą tu wszystko, czego mogliby wymagać od dobrego mobo… no może prawie wszystko, bo do pełni szczęścia brakuje kilku bajerów i niższej ceny.

Pierwsze co rzuca się w oczy to wzornictwo płyty – ciemne, efektowne, ale nieprzesadzone. Ponadto można je urozmaicić dzięki podświetleniu Mystic Light RGB i opcjonalnej taśmie LED. Co jak co, ale trzeba przyznać, że projektanci MSI wiedzą jak przygotować ciekawą wizualnie płytę główną. Aż szkoda „zapuszkować” takie cacko w obudowie bez okna.

Ważniejsza jest funkcjonalność i tutaj płyta też wypada bardzo dobrze. Producent zadbał o bogaty zestaw złączy, który umożliwia m.in. połączenie kart graficznych w SLI/CrossFire oraz obsługę najnowszych nośników (w tym Intel Optane). Całość uzupełnia dobrej jakości układ dźwiękowy Audio Boost 4 i karta sieciowa Killer E2500. Przydałoby się jednak wzbogacić zestaw złączy na tylnym panelu – do pełni szczęścia brakuje nam jeszcze kilku portów USB 3.0/3.1 i bezprzewodowej karty sieciowej Wi-Fi 802.11ac.

Jeżeli chodzi o oprogramowanie, producent najwyraźniej wyszedł z założenia, że skoro coś działa, to po co to zmieniać. Nadal mamy do czynienia z interfejsem Click BIOS 5 – poszczególnych opcji jest dużo i zostały uszeregowane w intuicyjny sposób, a entuzjaści mogą zdecydować się na podkręcenie odblokowanego procesora (dla mniej doświadczonych użytkowników przygotowano funkcję automatycznego OC). Szkoda tylko, że na laminacie znalazła się tylko jedna kość BIOS i błąd przy aktualizacji wiąże się z uszkodzeniem całej płyty.

MSI Z270 Gaming M5 oferuje jeszcze lepsze możliwości względem poprzednika, ale cena też jest już odpowiednio wyższa

Całe wrażenie psuje dosyć wysoka cena (co właściwie jest już tradycją w przypadku płyt z chipsetami z serii Intel 200). Model MSI Z270 Gaming M5 można kupić za niecałe 900 złotych, podczas gdy poprzednik kosztował niecałe 800 złotych - taka cena jeszcze mogłaby być uzasadniona… i jak najbardziej jest realna. Warto bowiem wspomnieć, że do 1 marca trwa promocja Zimowy Cashback i przy zakupie opisywanej płyty można odzyskać 130 złotych (szczegóły znajdziecie w tym newsie).

• ciekawe wzornictwo + podświetlenie Mystic Light RGB
• dobre rozplanowanie laminatu
• obsługa procesorów Intel Skylake i Kaby Lake
• możliwość podkręcania odblokowanych procesorów
• wzmocnione sloty DDR4, PCIe, M.2 i U.2
• bogaty zestaw złączy dla dysków (w tym jedno złącze M.2 z chłodzeniem M.2 Shield)
• dwa porty USB 3.1 na tylnym panelu
• dobrej jakości układ dźwiękowy
• funkcjonalny UEFI BIOS

• brak karty sieciowej Wi-Fi
• ciut za mało portów USB na tylnym panelu
• brak zapasowej kości BIOS
• wysoka cena na tle poprzednika
